CONFERENCE - Wandsteckdose Bachmann - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts CONFERENCE Bachmann als PDF.
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
| Produkttyp | Einbaurahmen für Konferenztische |
| Marke | Bachmann |
| Modell | CONFERENCE |
| Anzahl der Modulplätze | 4 oder 8 (wählbar) |
| Außenmaße (4-fach) | 284,8 × 182,4 mm (C × D) |
| Außenmaße (8-fach) | 466,1 × 182,4 mm (C × D) |
| Tiefe | ca. 105 mm (E) |
| Ausschnittmaße (4-fach) | 271 × 170 mm (B × A) |
| Ausschnittmaße (8-fach) | 452 × 170 mm (B × A) |
| Einbauart | Tischbündig oder Untertisch (rahmenlos) |
| Tischplattenstärke (Standard) | 15 – 30 mm |
| Tischplattenstärke (mit Schräge) | 15 – 70 mm |
| Material | Kunststoff / Metall |
| Gewicht (4-fach) | ca. 0,5 kg |
| Gewicht (8-fach) | ca. 0,8 kg |
| Schutzart | IP20 |
| Montage | Einbau in Tischausschnitt, Befestigung mit Gewindeeinsätzen (4x) |
| Lieferumfang | Einbaurahmen, Gewindeeinsätze (4x), Montageanleitung |
| Besonderheiten | Rahmenlose Variante; optionale Schräge für dickere Tischplatten; geeignet für 4- und 8-fach Module |
| Reinigung | Mit weichem, trockenem Tuch; keine aggressiven Reinigungsmittel |
| Kompatibilität | Für Bachmann Conference-Module (Steckdosen, Datenanschlüsse) |
| Sicherheit | Keine scharfen Kanten, geeignet für Möbelmontage |
Häufig gestellte Fragen - CONFERENCE Bachmann
Wie wird der Einbaurahmen CONFERENCE installiert?
Der Einbaurahmen wird in einen vorbereiteten Tischausschnitt eingesetzt. Die genauen Ausschnittmaße entnehmen Sie bitte der Zeichnung. Anschließend wird der Rahmen mit den mitgelieferten Gewindeeinsätzen (4x) von unten fixiert. Die Montage kann sowohl tischbündig als auch untertisch (rahmenlos) erfolgen.
Welche Werkzeuge werden für die Montage benötigt?
Für die Montage benötigen Sie in der Regel einen Schraubendreher (Kreuzschlitz oder Torx je nach Schraube), einen Bohrer mit passendem Durchmesser für die Ausschnitte und ggf. eine Stichsäge für die Ausschnitte. Die genauen Bohrungen sind in der Anleitung beschrieben.
Ist der Rahmen für Tischplatten mit einer Dicke von 30 mm geeignet?
Ja, der Rahmen ist für Tischplattenstärken von 15 bis 30 mm im Standard ausgelegt. Bei Verwendung der optionalen Schräge kann die Plattendicke bis zu 70 mm betragen.
Kann der Rahmen sowohl für 4 als auch 8 Module verwendet werden?
Ja, der CONFERENCE Einbaurahmen ist in zwei Varianten erhältlich: für 4 Module (4-fach) und für 8 Module (8-fach). Beide haben unterschiedliche Abmessungen, verwenden aber das gleiche Einbausystem.
Ist die Montage bündig mit der Tischoberfläche möglich?
Ja, die Montage kann tischbündig erfolgen, sodass der Rahmen und die eingesetzten Module bündig mit der Tischplatte abschließen. Alternativ ist auch eine Untertischmontage möglich, bei der der Rahmen unter der Tischplatte verschwindet.
Aus welchem Material besteht der Einbaurahmen?
Der Rahmen besteht aus einer Kombination von Kunststoff und Metall. Die genaue Zusammensetzung ist abhängig von der Ausführung, typischerweise wird ein stabiler Kunststoff für die Grundstruktur und Metall für die Befestigungselemente verwendet.
Wie wird der Rahmen gereinigt und gepflegt?
Zur Reinigung des Rahmens verwenden Sie ein weiches, trockenes Tuch. Bei hartnäckigen Verschmutzungen kann ein leicht angefeuchtetes Tuch mit mildem Reinigungsmittel verwendet werden. Vermeiden Sie aggressive Chemikalien oder Scheuermittel.
Sind Ersatzteile erhältlich?
Ja, für den CONFERENCE Einbaurahmen sind Ersatzteile wie Gewindeeinsätze oder Abdeckungen über den Bachmann-Kundendienst oder autorisierte Fachhändler erhältlich. Bei Bedarf wenden Sie sich an den Hersteller.
Ist der Rahmen für den Einbau in Konferenztische mit Schräge geeignet?
Ja, der Rahmen ist optional mit einer Schräge erhältlich, wodurch er auch für Tischplatten mit einer abgeschrägten Kante geeignet ist. Die Schräge ermöglicht den Einbau bei Plattendicken von 15 bis 70 mm.
Wie schwer ist der Rahmen?
Das Gewicht des Rahmens variiert je nach Ausführung: die 4-fach Variante wiegt ca. 0,5 kg, die 8-fach Variante ca. 0,8 kg. Diese Angaben sind Richtwerte und können je nach Materialzusammensetzung leicht abweichen.
Benutzerfragen zu CONFERENCE Bachmann
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Noch keine Fragen. Stellen Sie die erste.
Laden Sie die Anleitung für Ihr Wandsteckdose kostenlos im PDF-Format! Finden Sie Ihr Handbuch CONFERENCE - Bachmann und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CONFERENCE von der Marke Bachmann.
BEDIENUNGSANLEITUNG CONFERENCE Bachmann
| www.bachmann.com | Produkt / Bezeichnung / Title:Conference Einbaurahmen / mounting Frame | |||
| Datum | Name | |||
| Gezeichnet Drawn by | 22.02.2012 Tina Laible | |||
| Kontrolliert checked by | 03.04.2012 | Christian Heller | ||
| Freigabe / Approval | 13.04.2012 | Jens Matheis | ||
 | Zeichnungs Nr. / Drawing No: B0570401BA67 | Rev.: 01 | ||
| Jede Form der unbefugten Nutzung, Veröffentlichung, des Kopierens oder der Offenlegung des Inhalts ist nicht gestattet.Any form of unauthorized use, publication, copying or disclosure of the content is prohibited | ||||
- © 2012 Printed by Bachmann GmbH & Co.KG, Ernsthaldenstraße 33 · D - 70565 Stuttgart · Germany
Tisch - Ausschnittmaße / Table cut - out dimensions
| A | B | C | D | E | |
| 4 - fach / ways | 170mm | 271mm | 284.8mm | 182.4mm | ca. 105mm |
| 8 - fach / ways | 170mm | 452mm | 466.1mm | 182.4mm | ca. 105mm |
Achtung: Toleranz für alle A-/B-Maße = +0,50mm
Ausschnitt der Tischbündige
Version nach Produkt anpassen Eckenradius 5mm
Adapt cut-off from
| www.bachmann.com | Produkt / Bezeichnung / Title:Conference Einbaurahmen / mounting Frame | |||
| Datum | Name | |||
| Gezeichnet Drawn by | 22.02.2012 Tina Laible | |||
| Kontrolliert checked by | 03.04.2012 | Christian Heller | ||
| Freigabe / Approval | 13.04.2012 | Jens Matheis | ||
 | Zeichnungs Nr. / Drawing No: B0570401BA67 | Rev.: 01 | ||
| Jede Form der unbefugten Nutzung, Veröffentlichung, des Kopierens oder der Offenlegung des Inhalts ist nicht gestattet.Any form of unauthorized use, publication, copying or disclosure of the content is prohibited | ||||
-
© 2012 Printed by Bachmann GmbH & Co.KG, Ernsthaldenstraße 33 · D - 70565 Stuttgart · Germany
-
| www.bachmann.com | Produkt / Bezeichnung / Title: | |||
| Datum | Name | Conference Einbaurahmen Rahmenlos / frame lessUntertischeinbau / under table mounting | ||
| Gezeichnet Drawn by | 22.02.2012 | Tina Laible | ||
| Kontrolliert / checked by | 03.04.2012 | Christian Heller | ||
| Freigabe / Approval | 13.04.2012 | Jens Matheis | ||
| BACHMANN | Zeichnungs Nr. / Drawing No: B0570302BA67 | Rev.: 02 | ||
| Jede Form der unbefugten Nutzung, Veröffentlichung, des Kopierens oder der Offenlegung des Inhalts ist nicht gestattet.Any form of unauthorized use, publication, copying or disclosure of the content is prohibited | ||||
- © 2012 Printed by Bachmann GmbH & Co.KG, Ernsthaldenstraße 33 · D - 70565 Stuttgart · Germany
Ausschnittmaße Unterseite Tischplatte Cut out underside of the tabletop
| www.bachmann.com | Produkt / Bezeichnung / Title: | |||
| Datum | Name | Conference Einbaurahmen Rahmenlos / frame lessUntertischeinbau / under table mounting | ||
| Gezeichnet Drawn by | 22.02.2012 | Tina Laible | ||
| Kontrolliert / checked by | 03.04.2012 | Christian Heller | ||
| Freigabe / Approval | 13.04.2012 | Jens Matheis | ||
| BACHMANN | Zeichnungs Nr. / Drawing No: B0570302BA67 | Rev.: 02 | ||
| Jede Form der unbefugten Nutzung, Veröffentlichung, des Kopierens oder der Offenlegung des Inhalts ist nicht gestattet.Any form of unauthorized use, publication, copying or disclosure of the content is prohibited | ||||
- © 2012 Printed by Bachmann GmbH & Co.KG, Ernsthaldenstraße 33 · D - 70565 Stuttgart · Germany

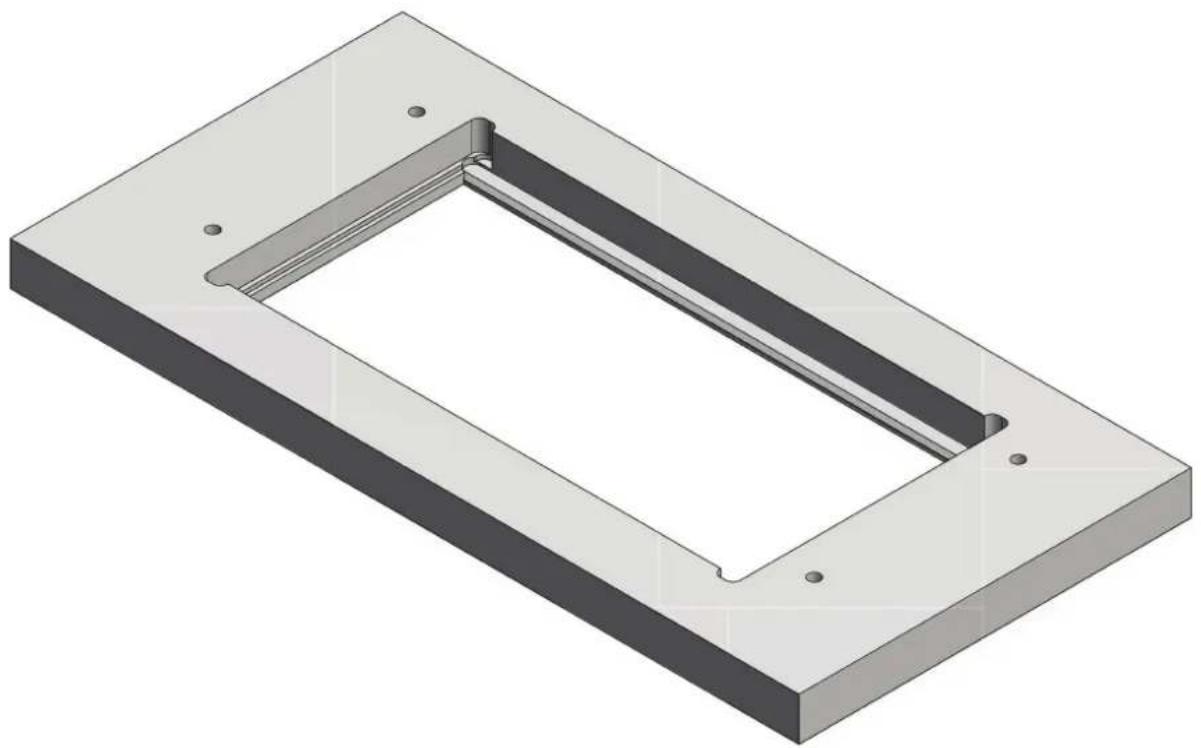

Tischplatte ohne Schrapge für Conference 4 - fach
Tischplatte mit Schräge für Conference 4 - fach
| www.bachmann.com | Produkt / Bezeichnung / Title:Conference Einbaurahmen Rahmenlos / frame lessUntertischeinbau / under table mounting | |||
| Datum | Name | |||
| Gezeichnet Drawn by | 22.02.2012 | Tina Laible | ||
| Kontrolliert / checked by | 03.04.2012 | Christian Heller | ||
| Freigabe / Approval | 13.04.2012 | Jens Matheis | ||
| BACHMANN | Zeichnungs Nr. / Drawing No: B0570302BA67 | Rev.: 02 | ||
| Jede Form der unbefugten Nutzung, Veröffentlichung, des Kopierens oder der Offenlegung des Inhalts ist nicht gestattet.Any form of unauthorized use, publication, copying or disclosure of the content is prohibited | ||||
- © 2012 Printed by Bachmann GmbH & Co.KG, Ernsthaldenstraße 33 · D - 70565 Stuttgart · Germany
Tischplatte ohne Schräge für Conference 8 - fach Tableplate without bevel for Conference 8 - ways
Tischplatte mit Schräge für Conference 8 - fach Tableplate with bevel for Conference 8 - ways
| www.bachmann.com | Produkt / Bezeichnung / Title:Conference Einbaurahmen Rahmenlos / frame lessUntertischeinbau / under table mounting | |||
| Datum | Name | |||
| Gezeichnet Drawn by | 22.02.2012 | Tina Laible | ||
| Kontrolliert / checked by | 03.04.2012 | Christian Heller | ||
| Fregabe / Approval | 13.04.2012 | Jens Matheis | ||
 | Zeichnungs Nr. / Drawing No: B0570302BA67 | Rev.: 02 | ||
| Jede Form der unbefugten Nutzung, Veröffentlichung, des Kopierens oder der Offenlegung des Inhalts ist nicht gestattet.Any form of unauthorized use, publication, copying or disclosure of the content is prohibited | ||||
- © 2012 Printed by Bachmann GmbH & Co.KG, Ernsthaldenstraße 33 · D - 70565 Stuttgart · Germany
