SCDW1347D - Lave-vaisselle SCHNEIDER - Notice d'utilisation et mode d'emploi gratuit

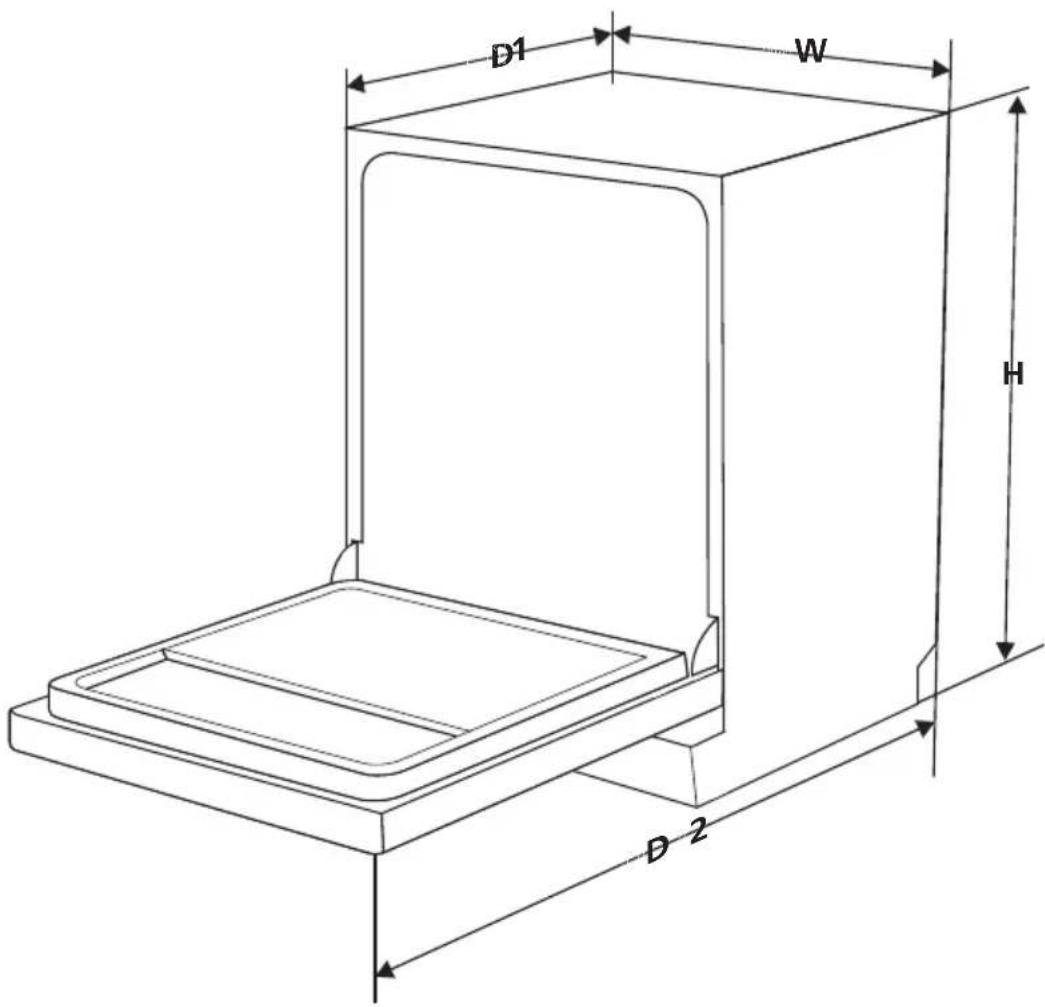

Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 13 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 82 cm, Profondeur : 55 cm
Consommation d'eau	9,5 litres par cycle
Programmes de lavage	6 programmes, dont éco, intensif, rapide
Niveau sonore	46 dB
Utilisation	Panneau de commande intuitif, affichage LED, départ différé jusqu'à 24 heures
Entretien	Filtres lavables, programme de nettoyage automatique
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Poids : 45 kg, garantie de 2 ans, compatible avec les détergents en tablette

FOIRE AUX QUESTIONS - SCDW1347D SCHNEIDER

Le lave-vaisselle ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme sélectionné est valide.

Pourquoi le lave-vaisselle ne lave pas correctement ?

Vérifiez que les bras gicleurs ne sont pas obstrués par des débris alimentaires. Assurez-vous également d'utiliser le bon type et la bonne quantité de détergent.

Des traces de calcaire apparaissent sur la vaisselle, que faire ?

Cela peut être dû à une dureté de l'eau trop élevée. Assurez-vous que le régénérateur de sel est rempli et que vous utilisez un produit adapté au traitement de l'eau.

Le lave-vaisselle émet des bruits étranges pendant le fonctionnement, est-ce normal ?

Des bruits peuvent être normaux, mais si vous entendez des cliquetis ou des grincements anormaux, cela peut indiquer un problème avec les bras gicleurs ou d'autres composants internes. Vérifiez et nettoyez ces pièces.

Pourquoi le lave-vaisselle ne vidange pas ?

Vérifiez que le filtre n'est pas obstrué et que le tuyau de vidange n'est pas plié ou bouché. Il se peut également que la pompe de vidange soit défectueuse.

Comment nettoyer le filtre du lave-vaisselle ?

Ouvrez la porte du lave-vaisselle et retirez le filtre situé au fond. Rincez-le sous l'eau chaude pour enlever les débris, puis remettez-le en place.

Quel type de détergent dois-je utiliser avec le lave-vaisselle ?

Utilisez un détergent spécialement conçu pour les lave-vaisselle. Évitez d'utiliser du savon à vaisselle ordinaire, car cela peut provoquer de la mousse excessive.

Le lave-vaisselle sent mauvais, que faire ?

Vérifiez qu'il n'y a pas de débris alimentaires coincés dans le filtre ou les bras gicleurs. Un nettoyage régulier et l'utilisation d'un produit désodorisant peuvent également aider.

Puis-je laver tous mes ustensiles de cuisine dans le lave-vaisselle ?

Vérifiez les étiquettes des ustensiles. Les matériaux comme le bois, certains plastiques et l'aluminium peuvent ne pas être adaptés au lave-vaisselle.

Le cycle de lavage prend trop de temps, est-ce normal ?

Les lave-vaisselle modernes sont conçus pour être efficaces. Si le cycle dépasse largement le temps habituel, vérifiez le manuel d'utilisation ou contactez le service clientèle.

MODE D'EMPLOI SCDW1347D SCHNEIDER

AVERTISSEMENT Lors de l’utilisation de votre lave-vaisselle, prenez toutes les précautions indiquées ci-dessous :

Cet appareil est destiné à être utilisé dans les ménages.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes dont les capacités physiques, sensorielles et mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, si celles-ci ont bénéficié d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil en toute sécurité et comprennent les dangers encourus.Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien usuel par l’utilisateur ne doivent pas être effectués par des enfants sans surveillance. (Pour EN60335-1)

Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si celles-ci bénéficient d’une surveillance ou ont reçu les instructions préalables concernant l’utilisation de l’appareil, par l’intermédiaire d’une personne responsable de leur sécurité. (Pour IEC60335-1) FR-2 Les enfants peuvent se blesser avec les matériaux d’emballage !

Cet appareil est conçu pour un usage domestique, à l’intérieur exclusivement.

N’immergez jamais l’appareil, le cordon ou la fiche dans de l’eau ni dans tout autre liquide afin d’éviter tout risque d’électrocution.

Veuillez débrancher l’appareil avant le nettoyage et toute opération d’entretien.

Utilisez un chiffon doux humecté avec une solution de savon doux et puis utilisez un chiffon sec pour l’essuyer. FR-3Consignes de mise à la terre

L’appareil doit être mis à la terre. En cas de dysfonctionnement ou de défaillance, la mise à la terre réduira le risque de chocs électriques en fournissant une voie de moindre résistance au courant électrique. Cet appareil comporte un cordon électrique doté d’un conducteur et d’une fiche de mise à la terre.

La fiche doit être branchée sur une prise de courant appropriée qui est installée et reliée à la terre conformément à tous les codes et règlements locaux.

Tout branchement abusif du conducteur de mise à la terre peut comporter un risque d’électrocution.

En cas de doute, faites vérifier la FR-4mise à la terre par un électricien agréé ou un représentant du service après-vente.

Ne modifiez pas la fiche fournie avec l’appareil si celle-ci ne correspond pas à la prise installée.

La mise à la terre doit être réalisée par un électricien agréé.

N’utilisez pas la porte ni le panier du lave-vaisselle comme appui, ne vous asseyez pas et ne montez pas dessus.

Ne faites pas fonctionner le lave- vaisselle si tous les panneaux de l’enceinte ne sont pas en place.

Ouvrez la porte très délicatement si le lave-vaisselle est en cours de lavage, car de l’eau pourrait s’en échapper.

Ne déposez pas d’objets lourds et ne montez pas sur la porte lorsqu’elle FR-5est ouverte. L’appareil pourrait basculer.

Lorsque vous chargez le lave- vaisselle :

1) Placez les objets coupants de

façon à ce qu’ils ne puissent pas endommager le joint de la porte ;

2) Avertissement : Les couteaux et

autres ustensiles pointus doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placés en position horizontale.

Certains détergents pour lave- vaisselle sont fortement alcalins. Ils peuvent être extrêmement dangereux en cas d’ingestion. Évitez tout contact avec la peau et les yeux. Éloignez les enfants du lave- vaisselle lorsque la porte est ouverte.

Vérifiez que le distributeur de FR-6détergent est vide à la fin du programme de lavage.

Ne lavez pas d’ustensiles en plastique à moins qu’ils ne soient estampillés étant lavables au lave-vaisselle.

Pour les articles en plastique ne portant pas d’indications, consultez les recommandations du fabricant.

N’utilisez que des détergents et produits de rinçage spécifiques pour lave-vaisselle automatique.

N’utilisez jamais de savon, de détergent à lessive ou de liquide vaisselle dans le lave-vaisselle.

Ne laissez pas la porte ouverte, car cela peut augmenter le risque de trébuchement. Afin d’éviter tout danger, si le cordon d’alimentation est endommagé, faites-le remplacer par le fabricant, FR-7un agent agréé ou une personne qualifiée.

Pendant l’installation, évitez de plier ou d’écraser le câble d’alimentation.

Ne touchez pas au mécanisme des commandes.

L’appareil doit être raccordé au robinet principal d’entrée d’eau en utilisant des tuyaux neufs. N’utilisez pas un tuyau usagé. Si l’appareil n’est pas éteint, il s’éteindra automatiquement au bout de 30 minutes et passera en mode veille pour économiser de l’énergie. FR-8FR-9 Mise au rebut

Pour la mise au rebut de l’emballage et l’appareil, adressez-vous à un centre de collecte. Coupez donc le câble d’alimentation électrique et rendez le dispositif de verrouillage de porte inopérant.

Les cartons d’emballage sont fabriqués à partir de papier recyclé et doivent être jetés dans un container pour papier pour pouvoir être recyclés.

En vous assurant que ce produit est mis au rebut de manière appropriée, vous contribuerez à éviter toute conséquence potentiellement néfaste sur l’environnement et la santé, qu’une élimination inappropriée de celui-ci pourrait autrement provoquer.

Pour en savoir plus sur le recyclage de ce produit, veuillez contacter votre municipalité locale et le service local de récupération des déchets ménagers.

MISE AU REBUT : Ce produit ne peut en aucun cas être jeté dans les déchets non triés. Il doit faire l’objet d’une collecte séparée pour subir un traitement spécial. Protection de l’environnement et économies Préservez l’environnement en exploi-tant les ressources avec parcimonie et en éliminant correctement les ma-tériaux recyclables.APERÇU DU PRODUIT IMPORTANT : Pour obtenir des performances optimales de votre lave-vaisselle, lisez toutes les consignes d’utilisation avant de l’utiliser pour la première fois. REMARQUE : Les illustrations sont utilisées uniquement pour référence, les modèles peuvent différer. À titre indicatif seulement. Bac à détergent Réservoir de sel Bras d'aspersion inférieurFilter assemblyTuyau interne Panier inférieur Panier supérieur Étagère porte-tasses Bras d'aspersion supérieurÉtagère coutellerie Panier coutellerie

FR-10UTILISATION DE VOTRE LAVE-VAISSELLE

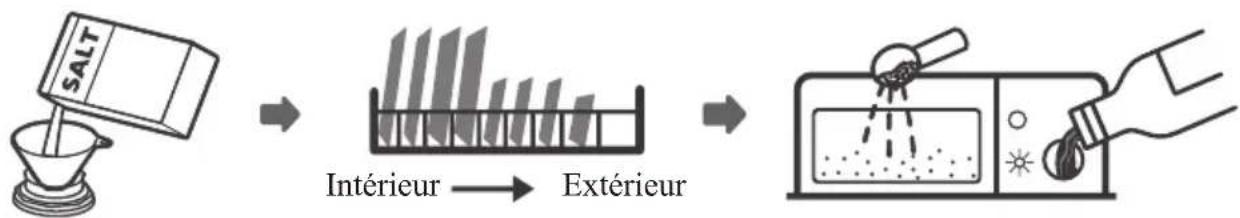

Avant l’utilisation de votre lave-vaisselle :

1. Ajustez l’adoucisseur d’eau

2. Ajoutez du sel dans l’adoucisseur

3. Remplissez les paniers

4. Ajoutez le détergent

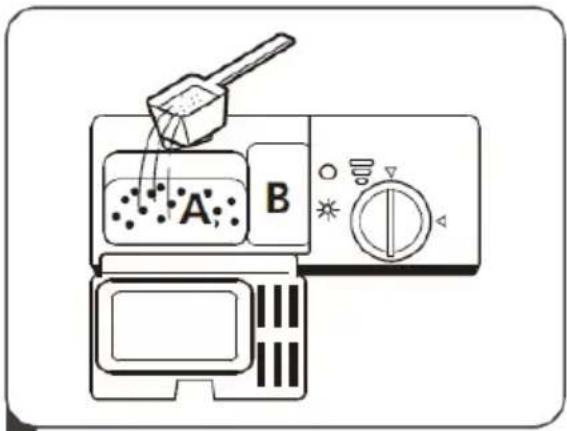

Remplissage du sel dans l’adoucisseur REMARQUE : Si votre modèle n’est pas équipé d’un adoucisseur d’eau, vous pouvez ignorer ce chapitre. Utilisez toujours du sel conçu spécialement pour lave-vaisselle. Le réservoir de sel se trouve sous le panier inférieur et doit être rempli comme suit : AVERTISSEMENT

Utilisez uniquement du sel conçu spécialement pour lave-vaisselle ! Tous les autres types de sels non spécifiquement conçus pour une utilisation dans un lave-vaisselle, en particulier le sel de table, pourraient endommager l’adoucisseur d’eau. En cas de dommages causés par l’utilisation d’un sel de type incorrect, le fabricant n’assumera aucune garantie ni responsabilité pour les dommages causés.

Ajoutez du sel uniquement avant de démarrer l’un des programmes de lavage. Cela empêchera toute corrosion due à la présence de grains de sel ou d’eau salée ayant légèrement débordée au fond de l’appareil. Intérieur Extérieur FR-11Veuillez suivre les étapes suivantes pour ajouter le sel de lave-vaisselle :

1. Retirez le panier inférieur puis dévissez et enlevez le bouchon du réservoir.

2. Placez le bout de l’entonnoir (fourni) dans l’orifice et versez 1,5 kg de sel environ.

3. Remplissez complètement le réservoir de sel avec de l’eau. Il est normal qu’une petite

quantité d’eau déborde du réservoir de sel.

4. Une fois le réservoir rempli, revissez fermement le bouchon.

5. Le voyant d’avertissement du niveau de sel s’éteindra une fois le réservoir rempli de sel.

6. Immédiatement après avoir rempli le réservoir de sel, un programme de lavage doit être

démarré (nous conseillons d’utiliser un programme court). Autrement, le système de filtrage, la pompe ou d’autres pièces importantes de la machine pourraient être endommagés par l’eau salée. Ceci ne serait pas couvert par la garantie. REMARQUE :

Le réservoir de sel ne doit être rempli que lorsque voyant ( ) signalant qu’il n’y a plus de sel s’allume sur le panneau de commande. Il se peut que le voyant reste allumé un certain temps alors que le réservoir est plein, cela dépend de la vitesse à laquelle le sel se dissout. Si votre lave-vaisselle ne comporte pas de voyant d’avertissement du niveau de sel sur le panneau de commande (sur certains modèles), vous pouvez savoir à peu près à quel moment vous devez remettre du sel dans l’adoucisseur à partir du nombre de cycles de lavage effectués.

Si le sel a un peu débordé lors du remplissage, lancez un programme court ou de rinçage pour éliminer l’excès de sel. FR-12Astuces pour bien utiliser le panier Réglage du panier supérieur La hauteur du panier supérieur peut être facilement ajustée pour accueillir des plats plus grands dans le panier supérieur ou inférieur. Pour régler la hauteur du panier supérieur, suivez les étapes suivantes : position inférieure 1 Retirez le panier supérieur. 2 Enlevez le panier supérieur. 3 Fixez le panier supérieur sur les rouleaux supérieurs ou inférieurs. 4 Remettez le panier supérieur. position supérieure FR-13Replier les étagères pour tasses Pour faire de la place pour les articles plus grands dans le panier du lave-vaisselle, soulevez le panier vers le haut. Vous pouvez alors y poser les grands verres. Vous pouvez également l’enlever lorsque vous ne l’utilisez pas. Replier les supports des étagères Les pointes sont utilisées pour tenir les assiettes et un plateau. Elles peuvent être rabaissées pour faire de la place pour les grands ustensiles de grande dimension. soulever vers le haut plier vers l’arrière

FR-14ENTRETIEN ET NETTOYAGE

Entretien de l'extérieur de l'appareil La porte et le joint de la porte Nettoyez régulièrement les joints de la porte avec un doux chiffon humide afin d'éliminer les dépôts alimentaires. Lors du chargement du lave-vaisselle, des résidus alimentaires et de boissons peuvent dégouliner sur les côtés de la porte du lave-vaisselle. Ces surfaces sont situées en dehors de la cuve de lavage et ne peuvent donc pas être atteintes par l’eau des bras d’aspersion. Tout dépôt doit être essuyé avant de fermer la porte. Le panneau de commande Si le nettoyage est nécessaire, le panneau de commande doit être essuyé avec un chiffon légèrement humide UNIQUEMENT. AVERTISSEMENT

N’utilisez jamais de produits nettoyants en aérosol pour nettoyer la porte, car cela pourrait endommager le dispositif de verrouillage de la porte et les composants électriques.

N’utilisez jamais de produits de nettoyage abrasifs ou des tampons à récurer sur les surfaces extérieures qui risqueraient de laisser des marques ou des rayures sur la surface en inox. Certains essuie-tout en papier peuvent également égratigner les surfaces ou laisser des rayures. Entretien de l'intérieur de l'appareil Système de filtrage Le système de filtrage à la base de la cuve de lavage retient les gros débris du cycle de lavage. Les gros débris recueillis peuvent bloquer les filtres. Vérifiez l'état des filtres régulièrement et nettoyez-les sous l’eau du robinet si nécessaire. Suivez les étapes ci-dessous pour nettoyer les filtres de la cuve de lavage. REMARQUE : Les illustrations sont utilisées uniquement pour référence, les modèles de système de filtrage et de bras d’aspersion peuvent différer. À titre indicatif seulement. FR-15AVERTISSEMENT

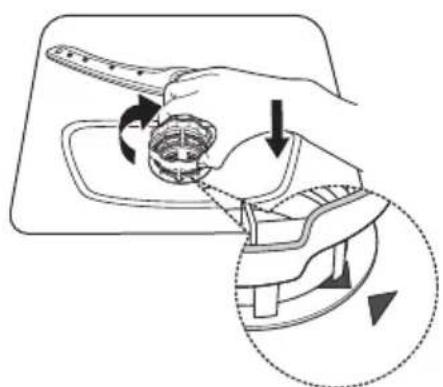

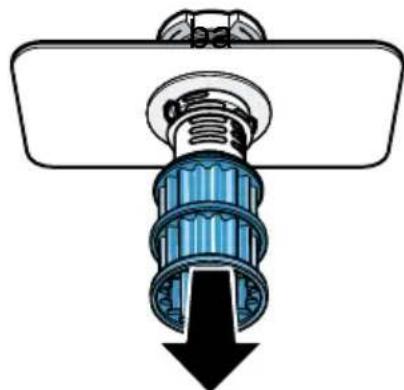

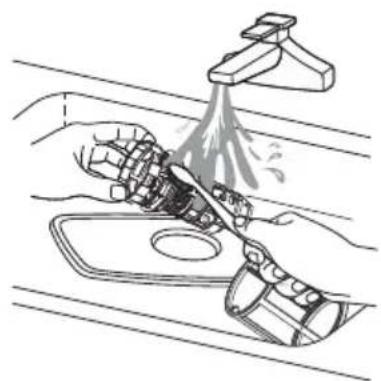

Ne serrez pas trop les filtres. Remettez les filtres en place correctement, sinon des débris grossiers pourraient pénétrer dans le système et le bloquer.

N’utilisez JAMAIS le lave-vaisselle sans les filtres. Veillez à ce qu’ils soient correctement remis en place pour garantir de bons résultats de lavage et ne pas abîmer la vaisselle et les ustensiles. 1 Tenez le filtre dégrossissant et tournez-le dans le sens inverse des aiguilles d’une montre pour le déverrouiller. Soulevez le filtre vers le haut et hors du lave-vaisselle. 2 Le microfiltre peut être retiré du bas du système de filtres. Le filtre dégrossissant peut être détaché du filtre principal en pressant légèrement les languettes sur la partie supérieure et en tirant dessus. 3 Les gros résidus alimentaires peuvent être nettoyés en nettoyant le filtre sous l’eau du robinet. Pour un nettoyage plus en profondeur, utilisez une brosse souple de nettoyage. 4 Assemblez les filtres dans l’ordre inverse du démontage, replacez l’insert du filtre et tournez-le dans le sens des aiguilles d'une montre en direction de la flèche. FR-16

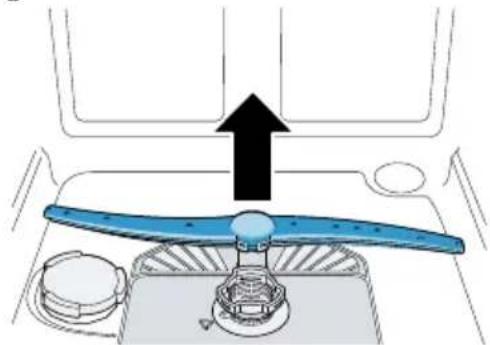

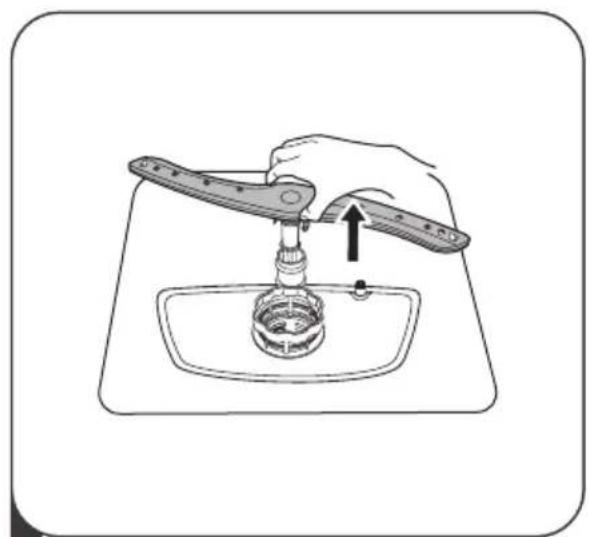

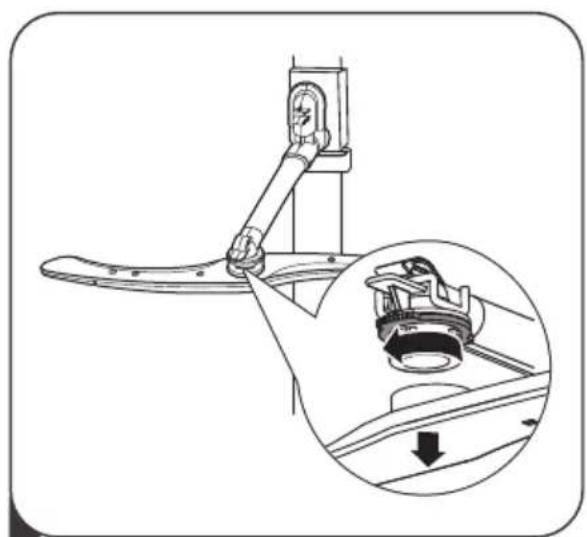

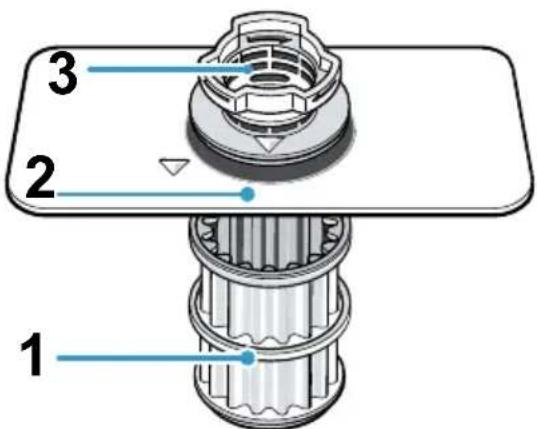

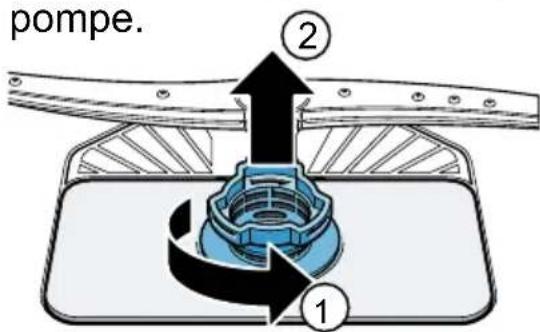

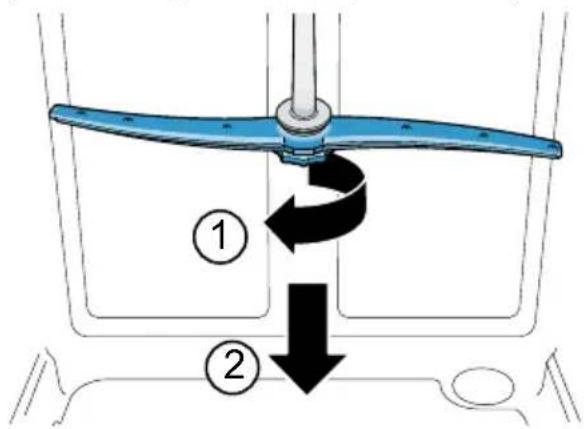

)LOWUHSULQFLSDO )LOWUHGpJURVVLVVDQW 0LFURILOWUHBras d’aspersion Il est nécessaire de nettoyer les bras d’aspersion régulièrement pour retirer les produits chimiques présents dans l’eau dure qui peuvent empêcher le bon fonctionnement des jets d’eau et des roulements à billes. Pour nettoyer les bras d’aspersion, veuillez suivre les consignes suivantes : 1 Pour enlever le bras d’aspersion supérieur, maintenez l’écrou du centre et faites tourner le bras d’aspersion dans le sens des aiguilles d’une montre pour l’ôter. 2 Pour enlever le bras d’aspersion inférieur, tirez vers le haut pour le dévisser. 3 Nettoyez les bras au savon et à l’eau chaude et utilisez une brosse douce pour nettoyer les orifices des jets. Remettez-les en place après les avoir bien rincés. FR-17

1Entretien du lave-vaisselle Précautions contre le gel Veuillez prendre des mesures contre le gel pour protéger votre lave-vaisselle en hiver. Après chaque utilisation de votre lave-vaisselle, veuillez suivre la procédure suivante : Débranchez le courant électrique alimentant le lave-vaisselle. Fermez l’arrivée d’eau et débranchez le tuyau correspondant du robinet d’arrivée d’eau. Évacuez l’eau du tuyau d’arrivée d’eau et du robinet d’adduction d’eau. (Utilisez une bassine pour récupérer l’eau). Rebranchez le tuyau d’arrivée d’eau sur le robinet. Retirez le filtre dans le fond de la cuve et retirez l’eau du puisard avec une éponge. Après chaque lavage Après chaque lavage, fermez le robinet d’arrivée d’eau et laissez la porte entrouverte pour éviter la formation de moisissures et d’odeurs désagréables à l’intérieur de l’appareil. Retrait de la fiche de la prise secteur Débranchez toujours l’appareil avant de procéder à son nettoyage ou à son entretien. Éviter les solvants et les produits abrasifs N’utilisez en aucun cas de produits abrasifs ou de solvants pour nettoyer l’habillage et les éléments en caoutchouc. Utilisez uniquement un chiffon humidifié à l’aide d’une solution d’eau chaude savonneuse. Pour éliminer les traces ou les taches de la surface intérieure, utilisez un chiffon humidifié à l’aide d’une solution d’eau légèrement vinaigrée, ou à l’aide d’un produit de nettoyage spécial pour lave-vaisselle. En cas de non-utilisation pendant une longue période Il est conseillé d’effectuer un cycle complet à vide, de débrancher l’appareil, de fermer le robinet d’arrivée d’eau et de laisser la porte légèrement entrouverte. Cela permettra de conserver les joints en bon état plus longtemps et empêchera toute formation d’odeurs désagréables à l’intérieur de l’appareil. Déplacement de l’appareil Si l’appareil doit être déplacé, essayez de le maintenir en position verticale. Si cela s’avère absolument nécessaire, couchez-le sur l’arrière.

FR-18CONSIGNES D’INSTALLATION

AVERTISSEMENT Danger d’électrocution Débranchez l’alimentation du secteur avant de procéder à l’installation du lave-vaisselle. Le non-respect de cette consigne peut provoquer une électrocution, voir la mort. Attention L’installation des tuyaux et les branchements électriques doivent être réalisés par des professionnels qualifiés. Au sujet du raccordement électrique AVERTISSEMENT Pour votre sécurité personnelle :

N’utilisez pas de rallonge ou d’adaptateur électrique avec cet appareil.

En aucune circonstance, vous ne devez couper ou détacher la branche de mise à la terre du cordon d’alimentation. Exigences électriques Veuillez lire les indications figurant sur la plaque signalétique pour connaître la tension nominale. Branchez le lave-vaisselle sur une alimentation appropriée. Utilisez un fusible de 10A/13A/16A. La présence d’un fusible temporisé ou d’un disjoncteur est préconisée, de même que la présence d’un circuit d’alimentation indépendant pour cet appareil. Raccordements électriques Assurez-vous que la tension et la fréquence d’alimentation correspondent à celles indiquées sur la plaque signalétique. Branchez la fiche uniquement sur une prise secteur correctement reliée à la terre. Si la prise électrique à laquelle l'appareil doit être raccordé n'est pas appropriée pour la prise, remplacez la prise, plutôt que d'utiliser un adaptateur ou un autre appareil similaire, car cela pourrait provoquer une surchauffe et des brûlures. Avant d’installer l’appareil, vérifiez que la mise à la terre est effectuée correctement. FR-19Approvisionnement en eau et vidange Raccordement d’eau froide Branchez le tuyau d’arrivée d’eau froide sur un embout fileté de 19 mm et assurez-vous que le branchement est fermement serré. Si les tuyaux sont neufs ou s'ils n’ont pas été utilisés pendant un certain temps, laissez l’eau couler pour vérifier que l’eau est propre. Cette précaution est nécessaire pour éviter le blocage de l'entrée d'eau et endommager l'appareil. tuyau d'arrivée d'eau ordinaire tuyau d'arrivée d'eau de sécurité Au sujet du tuyau d’arrivée d'eau de sécurité Le tuyau d’arrivée d’eau de sécurité est à double paroi. Le système du tuyau garantit son intervention en bloquant le débit d’eau en cas de rupture du tuyau d’arrivée d'eau et lorsque l’espace d’air entre le tuyau d’arrivée d’eau et le tuyau ondulé extérieur est rempli d’eau. AVERTISSEMENT Un tuyau fixé à une douchette peut exploser s’il est installé sur le même conduit d’alimentation en eau que le lave-vaisselle. Si votre évier en est doté, il est recommandé de déconnecter le tuyau et d'obturer le trou. Comment raccorder le tuyau d’arrivée d’eau de sécurité

Sortez complètement le tuyau d’arrivée d’eau hors du compartiment de stockage situé à l’arrière du lave-vaisselle.

Serrez les vis du tuyau d’arrivée d’eau au robinet fileté de 19 mm.

Ouvrez complètement l’arrivée d’eau avant d’utiliser le lave-vaisselle. Comment débrancher le tuyau d’arrivée d’eau de sécurité

1. Coupez l’arrivée d’eau.

2. Retirez le tuyau d’arrivée d’eau du robinet.

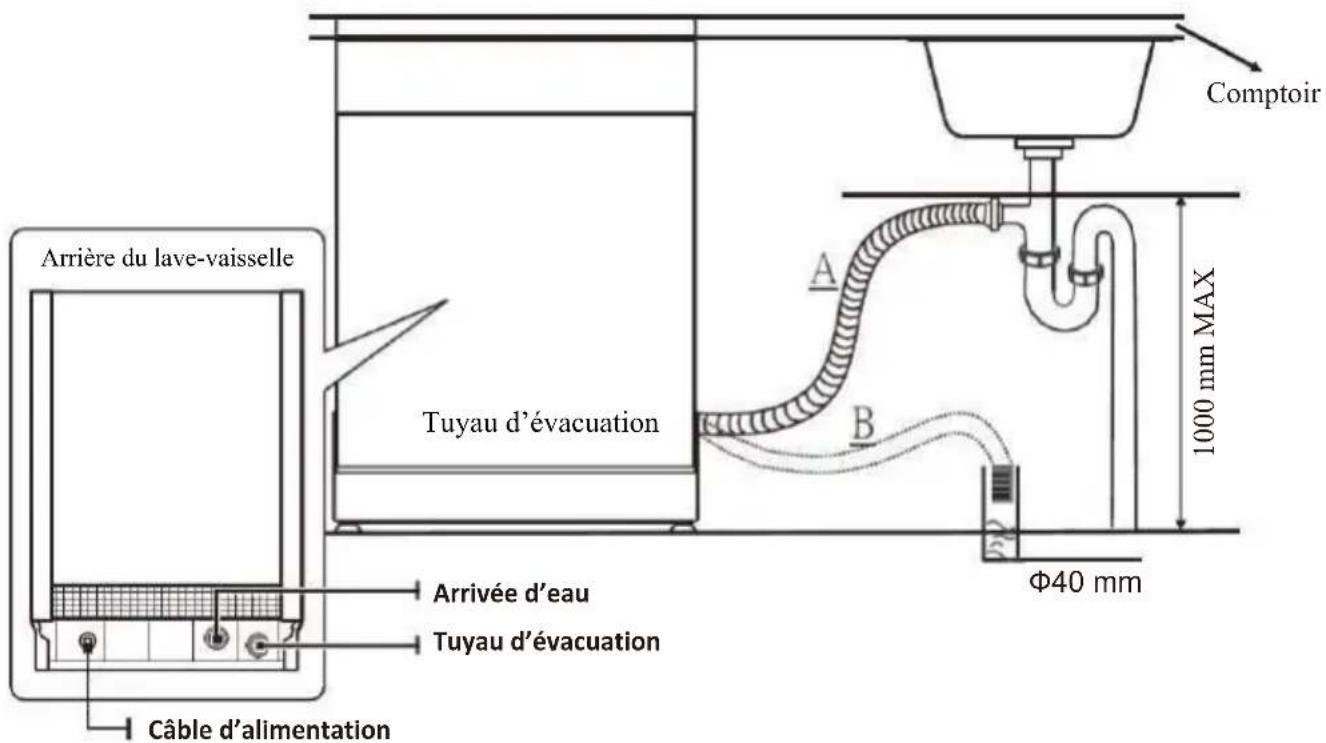

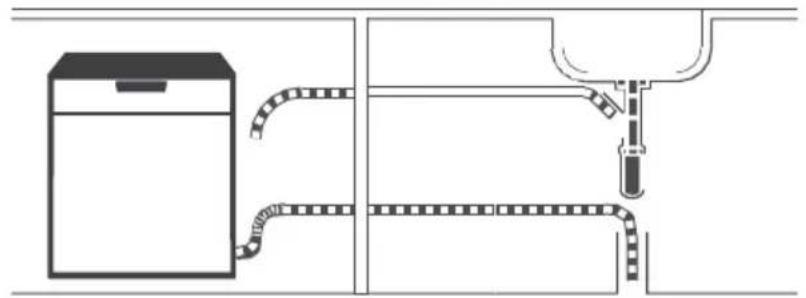

FR-20Branchement des tuyaux d’évacuation Insérez le tuyau d’évacuation d’eau dans une conduite d’évacuation, d’un diamètre d’au moins 4 cm, ou laissez couler dans l’évier. Assurez-vous que le tuyau n'est pas tordu ou plié. La hauteur du tuyau d’évacuation doit être inférieure à 1000 mm. L’extrémité ouverte du tuyau ne doit pas être submergée dans l’eau pour éviter les reflux. Veuillez bien fixer le tuyau d’évacuation en position A ou en position B. Comment drainer l'excès d'eau des tuyaux Si l’évier est placé à une hauteur de 1 m du sol, il n’est pas possible de vider l'excès d'eau des tuyaux directement dans l’évier. Il sera dans ce cas nécessaire de recueillir l’eau dans un bol ou tout autre récipient approprié situé à l’extérieur et à une hauteur inférieure à celle de l’évier. Évacuation de l’eau Raccordez le tuyau d’évacuation. Vérifiez qu’il est installé correctement pour éviter toute fuite éventuelle. Veillez à ce que le tuyau d’évacuation d’eau ne soit pas plié ou écrasé. Rallonge de tuyau Si vous avez besoin d’une rallonge de tuyau, veillez à utiliser un tuyau d’évacuation du même type. Celui-ci ne devra pas dépasser 4 mètres, sous peine de réduire les performances de nettoyage du lave-vaisselle. Comptoir Arrière du lave-vaisselle Tuyau d’évacuation Arrivée d’eau Tuyau d’évacuation 1000 mm MAX Câble d’alimentation Ф40 mm FR-21Raccordement au siphon Le branchement d’évacuation doit être à une hauteur inférieure à 100 cm (maximum) au-dessus du fond du lave-vaisselle. Le tuyau d’évacuation doit être bien fixé en place. Mise en place de l’appareil Placez le lave-vaisselle dans la position désirée. Sa face arrière doit toucher le mur derrière lui et les côtés se placent le long du mur ou des meubles contigus. Le lave-vaisselle est équipé de tuyaux d'alimentation et d'évacuation d'eau qui peuvent être positionnés soit sur le côté droit soit sur le côté gauche pour faciliter une installation correcte. Mise à niveau de l’appareil Une fois que vous avez mis le lave-vaisselle en place, la hauteur du lave-vaisselle peut être modifiée en ajustant le niveau de vissage des pieds. REMARQUE : S’appliquent uniquement aux lave-vaisselle en pose libre. Pose libre Juxtaposition entre des meubles existants Le lave-vaisselle a été étudié avec une hauteur standard de 845 mm et peut être ainsi placé entre des meubles de cuisine moderne de même hauteur. Pour obtenir un alignement parfait, agissez sur les pieds réglables. Le plan supérieur laminé de la machine ne requiert pas d’entretien particulier, car il est résistant à la chaleur, aux rayures et aux taches. FR-22Sous un plan de travail existant

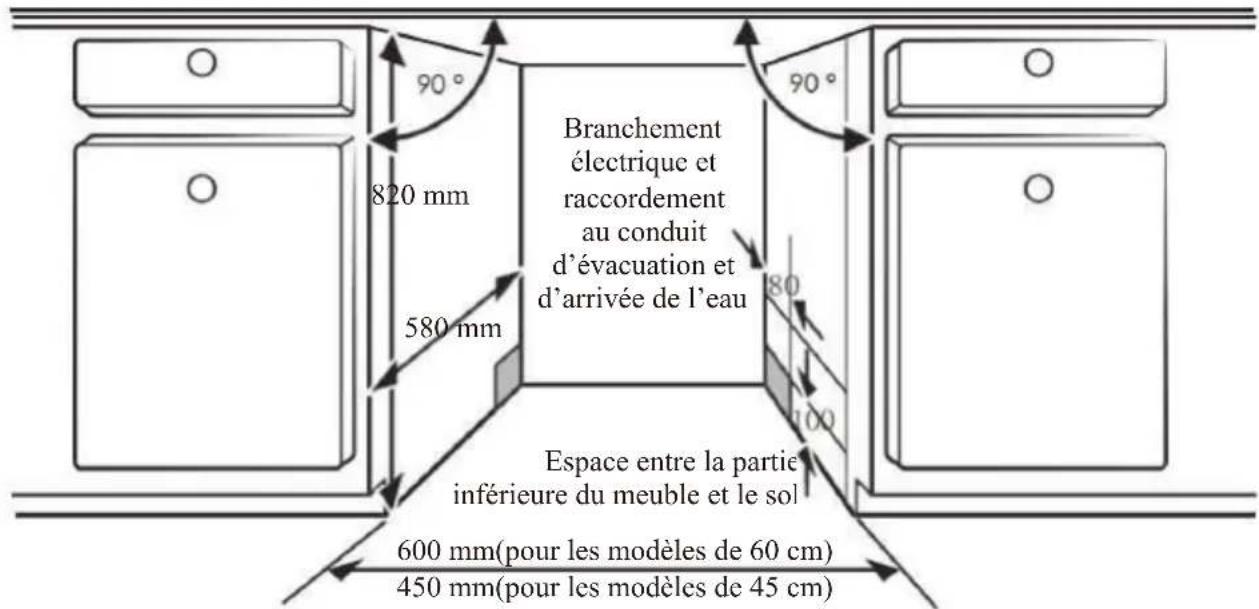

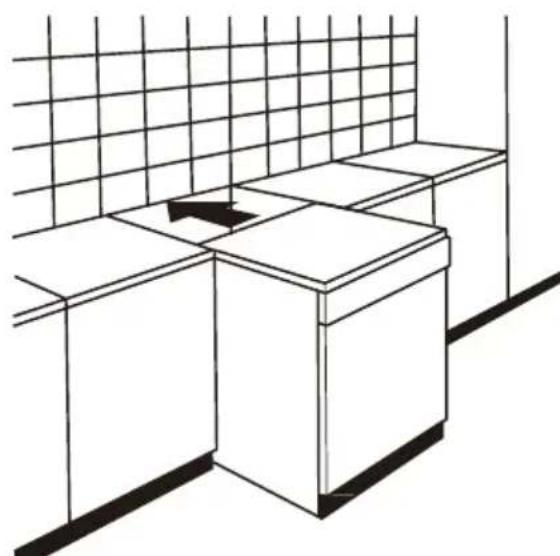

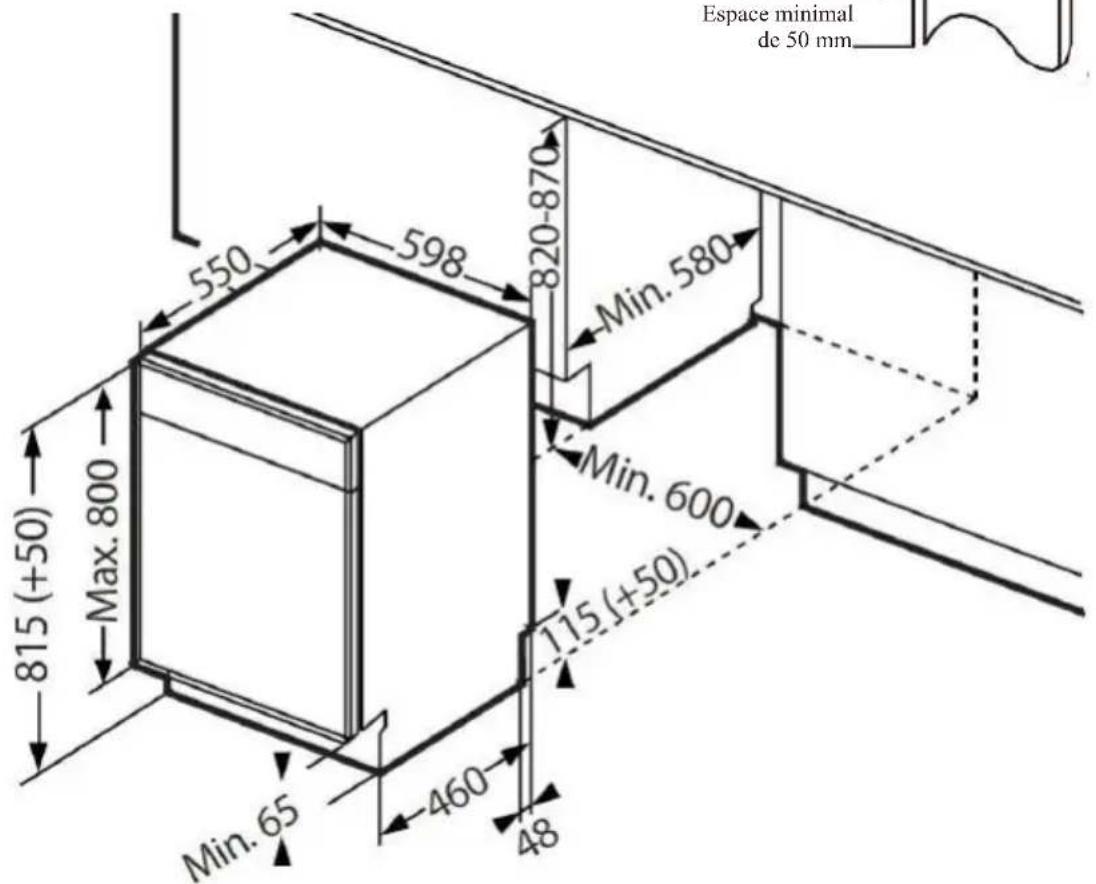

installation sous un plan de travail) Les cuisines modernes disposent d'un plan de travail unique sous lequel viennent s’insérer les meubles de base et les appareils ménagers. Dans ce cas, il suffit de retirer le plan de travail en dévissant les vis qui se trouvent à l’arrière

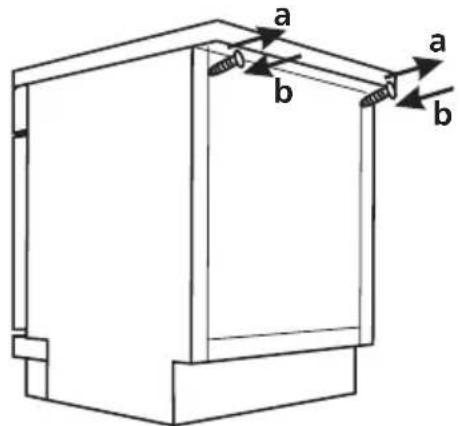

Attention Après avoir retiré le plan de travail, les vis DOIVENT être vissées de nouveau (

hauteur est ainsi réduite à 815 mm comme prévu dans la norme internationale (ISO), et le lave-vaisselle vient s'intégrer parfaitement sous le plan de travail. Installation encastrable (*pour les modèles intégrés) Étape 1 : Choisir le meilleur endroit pour le lave-vaisselle Le lave-vaisselle doit être installé à proximité d’un robinet d’arrivée d’eau, d’un tuyau d’évacuation et d’une prise d’alimentation déjà existants. Illustrations des dimensions du meuble et de position d’installation du lave- vaisselle.

1. L’espace compris entre le plan supérieur du lave-vaisselle et la partie supérieure du

meuble doit être inférieur à 5 mm ; la porte doit être alignée par rapport aux parois latérales du meuble. Branchement électrique et raccordement au conduit d’évacuation et d’arrivée de l’eau 820 mm 580 mm Espace entre la partie inférieure du meuble et le sol 600 mm(pour les modèles de 60 cm) 450 mm(pour les modèles de 45 cm)

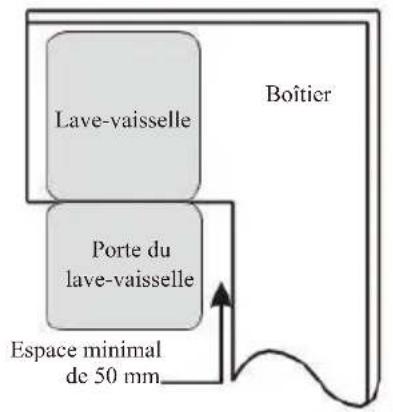

FR-232. Si le lave-vaisselle est installé dans un meuble angulaire, vérifiez qu’il y a suffisamment d’espace disponible pour ouvrir la porte. REMARQUE : Vous aurez peut-être besoin de percer un autre trou dans le meuble situé en face en fonction de l'emplacement de votre prise électrique. Étape 2 : Dimensions et installation du panneau décoratif Pour la fixation du panneau d’habillage sur la porte du lave-vaisselle, veuillez-vous référer aux explications et au schéma d’installation ci-dessous. Modèle semi-intégrable Séparez les deux bandes velcro A et B, apposez la bande velcro A sur le panneau décoratif en bois et la bandes velcro feutrée B sur la porte extérieure du lave- vaisselle (voir figure A). Une fois le panneau positionné, fixez-le sur la face extérieure de la porte à l’aide de vis et de boulons (voir figure B). FR-24 Lave-vaisselle Boîtier Porte du lave-vaisselle Espace minimal de 50 mmModèle tout-intégrable Installez le crochet sur le panneau décoratif en bois, puis insérez-le dans la fente de la face extérieure de la porte du lave-vaisselle (voir figure A). Une fois le panneau positionné, fixez-le sur la face extérieure de la porte à l’aide de vis et de boulons (voir figure B). Étape 3 : Réglage de la tension des ressorts de la porte

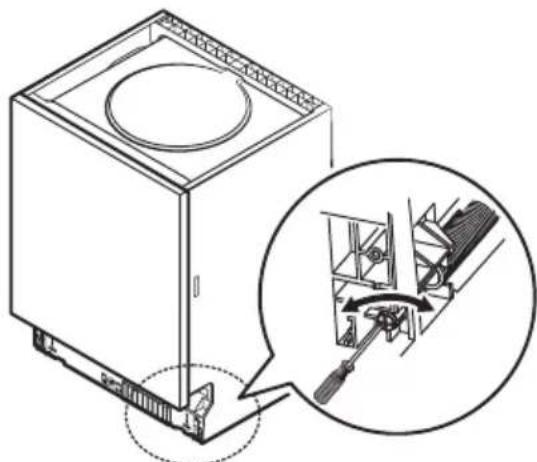

1. La tension correcte des ressorts de la porte

est réglée en usine. Si vous installez un panneau décoratif, il sera nécessaire de régler à nouveau la tension des ressorts. Tournez la vis de réglage de façon à resserrer ou à relâcher la tension du câble d’acier. La tension du ressort de la porte est correcte lorsque la porte reste horizontale en position complètement ouverte, et qu'elle se ferme en la poussant légèrement.

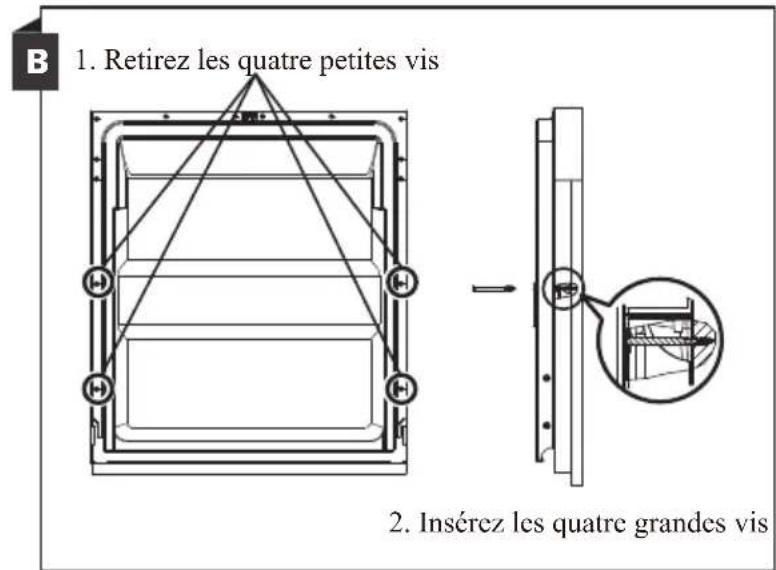

BÉtape 4 : Étapes d'installation du lave-vaisselle Veuillez consulter les étapes d’installation spécifiées sur les dessins d’installation.

1. Apposez la bande de condensation sous la surface de travail du meuble. Veuillez

vous assurer que la bande de condensation affleure le bord de la surface de travail. (Étape 2)

2. Connectez le tuyau d'arrivée à l'alimentation en eau froide.

3. Branchez le tuyau d’évacuation.

4. Branchez le câble d'alimentation.

5. Mettez le lave-vaisselle en place. (Étape 4)

6. Nivelez le lave-vaisselle. Le côté arrière peut être réglé à partir de l'avant du lave-

vaisselle en tournant la vis qui se trouve au milieu de la base du lave-vaisselle. Pour régler les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu'à ce que le lave-vaisselle soit nivelé. (Étape 5 à Étape 6)

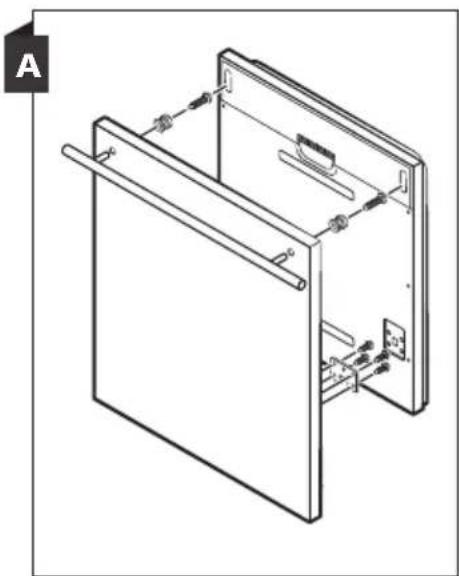

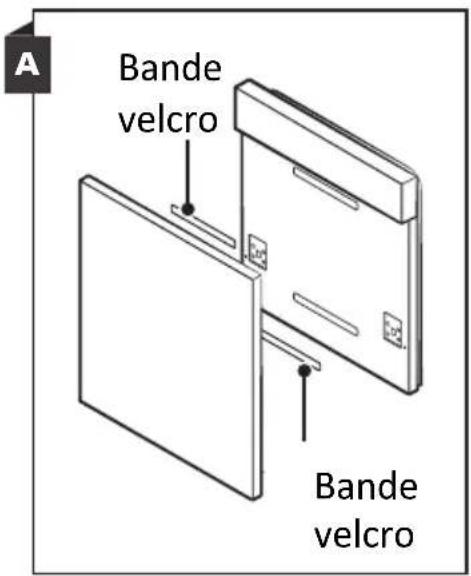

7. Installez la porte du meuble sur la porte extérieure du lave-vaisselle. (Étape 7 à

8. Réglez la tension des ressorts de la porte en tournant une clé Allen dans le sens

des aiguilles d'une montre pour serrer les ressorts à gauche et à droite de la porte. Ne pas le faire pourrait endommager votre lave-vaisselle. (Étape 11)

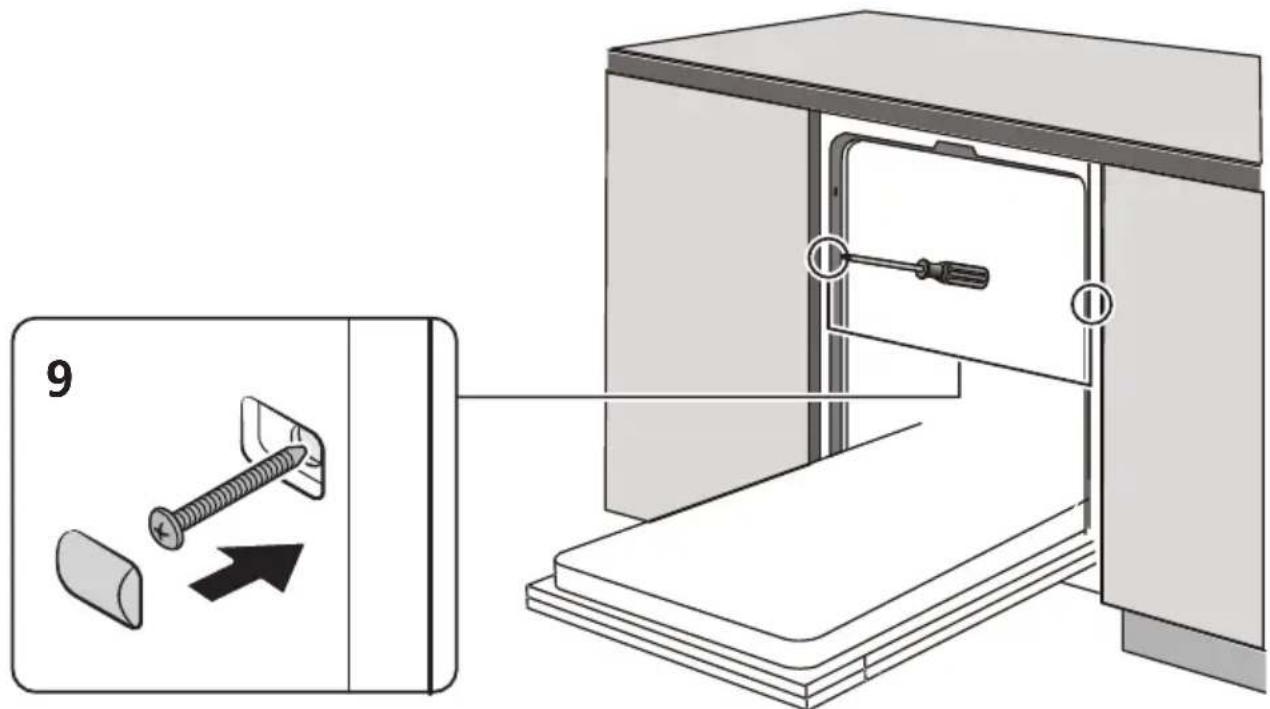

9. Le lave-vaisselle doit être bien fixé. Fixez le côté avec une vis.

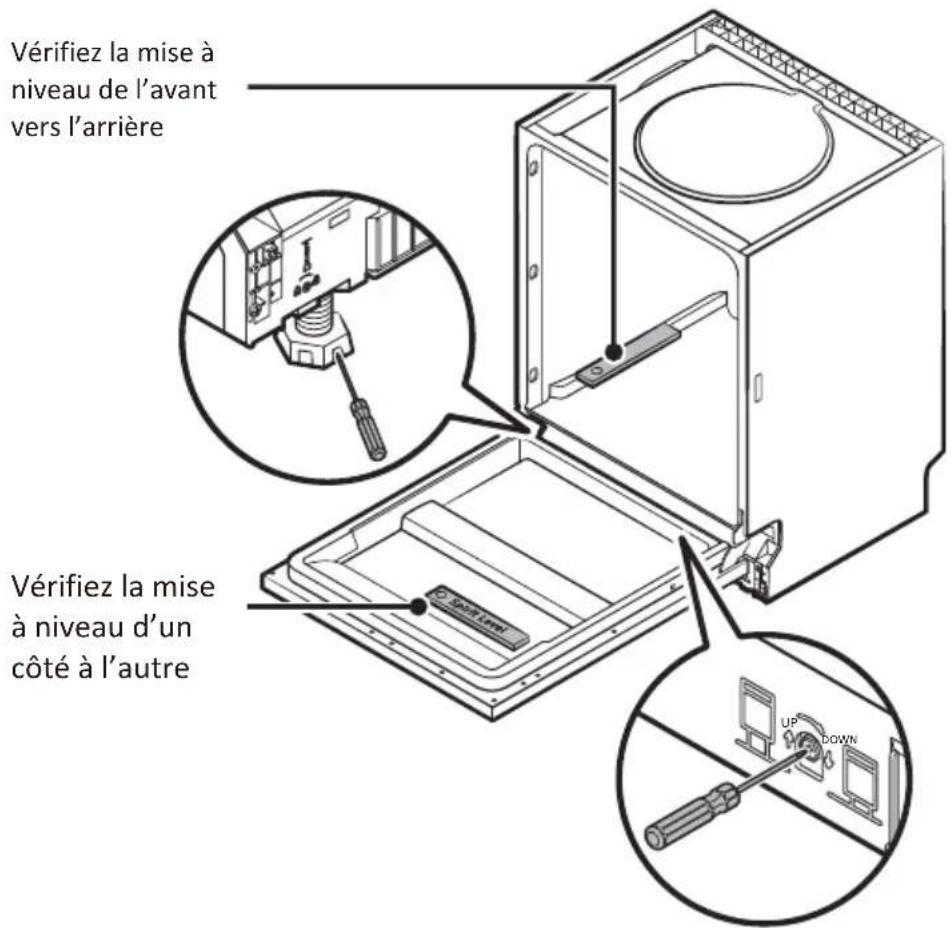

FR-26Étape 5 : Niveler le lave-vaisselle Le lave-vaisselle doit être nivelé pour assurer un fonctionnement correct du panier et une performance optimale de lavage.

Placez un niveau à bulle sur la porte et sur l'étagère dans le lave-vaisselle comme illustré pour vérifier que le lave-vaisselle est nivelé.

Nivelez le lave-vaisselle en ajustant les trois pieds de nivellement individuellement.

Lorsque vous nivelez le lave-vaisselle, veuillez faire attention à ne pas faire basculer le lave-vaisselle. REMARQUE : La hauteur maximale de réglage des pieds est de 50 mm. Vérifiez la mise à niveau de l’avant vers l’arrière Vérifiez la mise à niveau d’un côté à l’autre

Avant de faire appel à un technicien Consultez les tableaux présentés sur les pages suivantes, cela pourra vous éviter de faire appel à un technicien. Problème Causes possibles Solution Le lave-vaisselle ne marche pas Le lave-vaisselle ne démarre pas Fermez complètement la porte et assurez-vous qu’elle est bien verrouillée. L’alimentation électrique ou la ligne électrique n’est pas connectée, l’option Départ différé a été sélectionnée Vérifiez et branchez l’alimentation électrique Consultez la section Départ différé de ce mode d’emploi pour réinitialiser Verrouillage de sécurité enfants activé (modèles sélectionnés) Désactivez le verrouillage de sécurité enfants, consultez la section de verrouillage enfants de ce mode d’emploi Le lave-vaisselle émet un bip à la fin du cycle Cela indique que le cycle de lavage est terminé, le lave-vaisselle émettra un bip Le voyant de Produit de Rinçage s’allume L’écran LED affiche « Lsb » Ajoutez du produit de rinçage Le lave-vaisselle est en fonctionnement trop longtemps Le lave-vaisselle est connecté à l’eau froide Vérifiez le lave-vaisselle, assurez-vous qu’il est correctement connecté à l’alimentation d’eau chaude Le temps de cycle variera en fonction du degré de salissure de la vaisselle Si la vaisselle est très sale, les cycles automatique, normal, casseroles et poêles seront plus longs L’option de désinfection est sélectionnée Lorsque l’option de désinfection est sélectionnée, le temps de cycle augmentera pour atteindre la température requise de désinfection Les plats ne sont pas assez propres La pression d’eau est temporairement faible Utilisez votre lave-vaisselle lorsque la pression d’eau est normale La température de l'eau entrant dans le lave- vaisselle est basse Assurez-vous que le lave-vaisselle est branché sur l'alimentation en eau chaude. N’essayez pas d’utiliser votre lave- vaisselle lorsque l'eau chaude est utilisée ailleurs dans la maison. FR-28Problème Causes possibles Solution Les plats sont chargés trop près l'un de l'autre. Chargez de nouveau la vaisselle selon le manuel d’instructions. Ajoutez le détergent en fonction de la dureté de l'eau et du cycle que vous avez choisi. Utilisez un détergent frais Le cycle sélectionné n'est pas adapté aux salissures causées par les aliments. Choisissez un autre cycle avec un temps de lavage plus long. Les bras d’aspersion sont bloqués par certains éléments. Assurez-vous que le bras d’aspersion tourne librement Le lave-vaisselle ne marche pas Le lave-vaisselle ne démarre pas Fermez complètement la porte et assurez-vous qu’elle est bien verrouillée. L’alimentation électrique ou la ligne électrique n’est pas connectée, l’option Départ différé a été sélectionnée Vérifiez et branchez l’alimentation électrique Consultez la section Départ différé de ce mode d’emploi pour réinitialiser Verrouillage de sécurité enfants activé (modèles sélectionnés) Désactivez le verrouillage de sécurité enfants, consultez la section de verrouillage enfants de ce mode d’emploi La vaisselle ne sèche pas suffisamment Le distributeur de liquide de rinçage est vide Remplissez le distributeur de produit de rinçage ou ajoutez le produit de rinçage. Chargement incorrect de la vaisselle Chargez de nouveau la vaisselle selon le manuel d’instructions. Le cycle que vous avez choisi n’inclut pas le séchage Choisissez le cycle approprié incluant le séchage La vaisselle présente des tâches et des dépôts de calcaire La dureté de l’eau est trop élevée Installez un adoucisseur d’eau si la dureté de l’eau est extrêmement élevée Chargement incorrect de la vaisselle Chargez de nouveau la vaisselle selon le manuel d’instructions. Vous utilisez un vieux produit de rinçage Utilisez un produit de rinçage frais Le distributeur de produit de rinçage est vide Ajoutez le produit de rinçage dans le distributeur FR-29Problème Causes possibles Solution Vous utilisez une trop grande quantité de détergent Réduisez la quantité de détergent si vous utilisez de l’eau douce. La température d'eau d'entrée excède 158 °F Baissez la température d'eau d'entrée Vous avez laissé du détergent dans le réservoir de détergent Le détergent peut être trop vieux Utilisez un détergent frais Le bras d’aspersion est bloqué Chargez la vaisselle en vous assurant que les bras d’aspersion ne sont pas bloqués. Le distributeur de détergent ne se ferme pas Dysfonctionnement du couvercle du distributeur de détergent Ajoutez le détergent et le produit de rinçage conformément aux indications du manuel. L’eau reste dans le lave-vaisselle. Le cycle précédent n’est pas terminé ou a été interrompu. Sélectionnez le cycle approprié selon les explications du manuel. Le lave-vaisselle ne se vidange pas correctement Le circuit de vidange est obstrué Vérifiez l’entrefer si vous en avez un Assurez-vous que le broyeur de déchets alimentaires est vide si le lave-vaisselle y est connecté Le tuyau de vidange est plié Assurez-vous que le tuyau de vidange est correctement raccordé à l’évier Présence de mousse dans la cuve Vous utilisez un détergent non approprié Assurez-vous de n'utiliser que le détergent pour lave-vaisselle automatique Fuites de lave-vaisselle Excès de mousse causé par l’utilisation d’un détergent inadéquat Assurez-vous de n'utiliser que le détergent pour lave-vaisselle approprié Le lave-vaisselle n’est pas équilibré Équilibrez le lave-vaisselle Taches noires ou grises sur les plats Les ustensiles en aluminium se frottent contre les plats. Réarrangez la vaisselle, assurez-vous que l’eau d’entrée n’est pas inférieure à 120 H Présence de taches à l’intérieur de la cuve Salissures de café et de thé Utilisez un nettoyant spécifique pour les taches pour retirer toutes les salissures Taches rougeâtres Elles sont causées par certains aliments à base de tomates ; seul un cycle de rinçage après le chargement permettra de diminuer la coloration. FR-30Problème Causes possibles Solution Bruits Ouverture du réservoir pour détergent\ Son de la pompe de vidange Cela est normal Un objet dur s’est introduit dans le module de lavage. Une fois l’objet broyé, le son doit s'arrêter. Si le bruit persiste après un cycle complet, appelez le service après-vente. Le lave-vaisselle ne se remplit pas Le robinet d'eau est fermé. Vérifiez si le robinet d’eau est ouvert Le loquet de porte peut ne pas être correctement fixé. Assurez-vous que la porte est fermée. FR-31FR-32 3DQLHUVXSpULHXU 3DQLHULQIpULHXU $IBSHFNFOUEFTQBOJFST

1515FR-33 Informations pour les tests de comparabilité conformément à la norme EN60436 Capacité: 13 couverts Position du panier supérieur: position basse Programme: ECO Réglage du produit de rinçage: max Réglage de l'adoucissant: H3

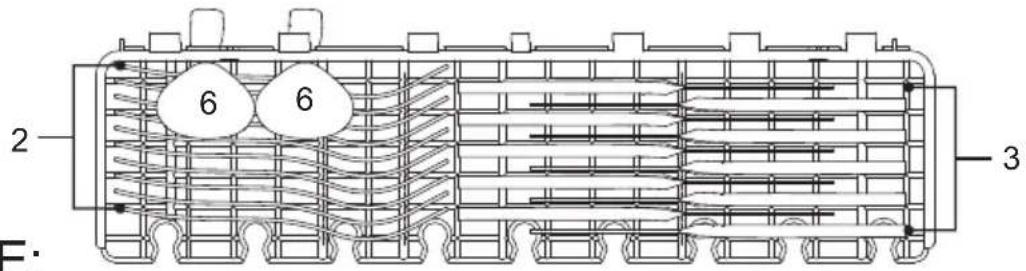

Cuillères à soupe Fourchettes Couteaux Cuillères à café Cuillères à dessert Cuillères de service Fourchettes de service Louches Item Number 3.Support à couverts : NOTE: Veuillez placer la vaisselle légère sur le support du panier supérieur. Le poids total doit être inférieur à 1,5 kg.

Pour connaître le mode d'emploi en détail, veuillez lire le contenu correspondant dans le manuel d’utilisation. 1 Installation du lave-vaisselle (Veuillez consulter la section 5 « INSTRUCTIONS D’INSTALLATION » de la PARTIE I : version générique.) 3 Chargement des paniers 2 Élimination de gros résidus sur les couverts Sélection d'un programme et fonctionnement du lave-vaisselle 4 Chargement du distributeur

Fonctionnement du bandeau de commande

FR-35 Alimentation Sécurité enfant Demi-charge Appuyez ce bouton pour allumer votre lave-vaisselle, l'écran s'allume. Cette option permet de verrouiller les boutons du bandeau de commande - à l’exception du bouton Alimentation - pour empêcher que les enfants n’allument le lave-vaisselle par accident en appuyant sur les boutons du bandeau de commande. Pour verrouiller ou déverrouiller les boutons du bandeau de commande, maintenez le bouton Séchage extra appuyé pendant 3 secondes. Pour les petites charges, vous pouvez sélectionner l’option demi-charge. Le cycle de lavage se fait uniquement dans le panier supérieur ou dans le panier inférieur et permet ainsi de faire des économies d’énergie. Pour activer cette option, veuillez appuyer sur le bouton demi-charge sur le bandeau de commande.

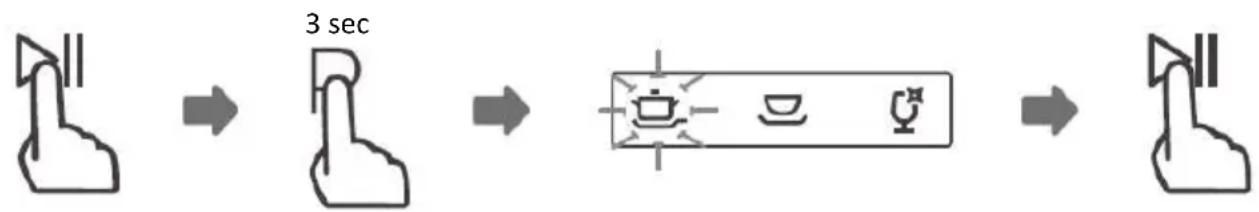

Programme Appuyez sur ce bouton pour sélectionner le programme de lavage approprié, le voyant correspondant s’allume.

Départ différé Appuyez sur le bouton Temporisation pour augmenter le temps de départ différé. Retarder un cycle jusqu'à 24 heures par incréments d'une heure. Après avoir réglé le temps de départ différé, appuyez sur la touche Démarrer/pause pour démarrer.

Séchage extra Si vous voulez sécher votre vaisselle de façon plus intensive, veuillez sélectionner cette option. Vous pouvez l’activer sur le bandeau de commande. L'indicateur correspondant s'allume.

Pour démarrer le programme de lavage sélectionné ou mettre en pause lorsque le lave-vaisselle est en fonctionnement. Marche/Arrêt

Indicateur de programme

Indicateur d'avertissement Produit de rinçage Si l’indicateur « » est allumé, alors le niveau de produit de rinçage est bas et doit être ajouté. Sel Si l’indicateur « » est allumé, alors le niveau de sel est bas et doit être ajouté. Echec de l’arrivage d’eau Si l’indicateur « » est allumé, cela signifie que le robinet d'eau est fermé.

Pour afficher le départ différé, les code d'erreur, etc. FR-36 Intensif Pour la vaisselle très sale, les marmites, les casseroles, les plats, etc. normalement salis avec des aliments séchés. ÉCO Il s’agit d’un programme standard, approprié pour le nettoyage de la vaisselle, et c’est le programme le plus efficace en termes de consommation d’eau et d’énergie combinée pour ce type de vaisselle. Verre Pour la vaisselle légèrement sale et les verres. 90 min Pour les couverts normalement sales qui nécessitent un lavage rapide. Rapide Un lavage plus court pour les couverts légèrement sales qui n'ont pas besoin d'être séchés. Nettoyage automatique Ce programme permet de nettoyer efficacement le lave-vaisselle de manière automatique.Adoucisseur d’eau L'adoucisseur d'eau doit être réglé manuellement à l'aide du cadran de dureté de l'eau. L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau, ce qui aurait un effet néfaste ou négatif sur le fonctionnement de l'appareil. Plus il y a de minéraux, plus votre eau est dure. L'adoucisseur d'eau doit être réglé en fonction de la dureté de l'eau de votre région. L’autorité locale en charge de la distribution de l'eau peut vous donner des conseils sur la dureté de l'eau dans votre région. Réglage de la consommation de sel Le lave-vaisselle est conçu de façon à permettre le réglage de la quantité de sel consommée en fonction de la dureté de l'eau utilisée. L'objectif est d'optimiser et de personnaliser le niveau de consommation de sel. Veuillez suivre les étapes ci-dessous pour ajuster la consommation de sel.

1. Allumez le lave-vaisselle;

2. Appuyez sur la touche Programme et maintenez-la enfoncée pendant plus de

5 secondes pour démarrer le mode de réglage de l'adoucisseur d'eau dans les 60 secondes qui suivent la mise en marche de l'appareil

3. Appuyez sur le bouton Programme pour sélectionner le réglage approprié

en fonction de votre environnement local. Les paramètres changent selon le modèle de séquence suivant : H1->H2->H3->H4->H5->H6;

4. Appuyez sur le bouton d’alimentation pour terminer le modèle de réglage.

Degré de l’adoucisseur d'eau Consommation de sel (gramme/cycle) Allemand :

Britannique : Clarke Mmol/l

1°dH=1,25 °Clarke=1,78 °fH=0,178 mmol/l Le réglage d'usine : H3 Contactez votre service local de distribution d’eau pour obtenir les informations relatives au degré de dureté d’eau. REMARQUE : Si votre modèle n’est pas équipé d’un adoucisseur d’eau, vous pouvez ignorer cette section. Adoucisseur d’eau La dureté de l'eau varie d'une zone à une autre. Si vous utilisez de l'eau dure dans le lave-vaisselle, des dépôts se forment sur la vaisselle et les ustensiles. L'appareil est équipé d'un adoucisseur spécial qui utilise un réservoir de sel spécialement conçu pour éliminer le calcaire et les minéraux de l'eau. FR-37Préparation et chargement de la vaisselle

Privilégiez l’achat d’ustensiles portant la mention « lavable au lave-vaisselle ».

Pour les ustensiles fragiles, sélectionnez un programme fonctionnant à la température la plus basse possible.

Ne retirez pas vos verres et vos couverts du lave-vaisselle immédiatement après la fin du programme pour éviter tout risque d'endommagement. Types de matériaux Ne sont pas compatibles

Couverts à anse en bois, en porcelaine ou en nacre

Objets en plastique qui ne résistent pas à la chaleur

Couverts anciens dotés d’éléments collés qui ne résistent pas aux hautes températures

Couverts ou plats avec colle

Éléments en étain ou en cuivre

Objets en acier pouvant rouiller

Objets en fibres synthétiques Sont compatibles mais avec éventuels impacts à long terme

Certains types de verres peuvent se ternir au bout d'un certain nombre de lavages

Les éléments en argent et en aluminium ont tendance à se décolorer au lavage

Les motifs vitrés peuvent s’estomper s’ils sont fréquemment lavés au lave-vaisselle Recommandations pour le chargement du lave-vaisselle Grattez les grandes quantités de résidus d’aliments. Faites ramollir les résidus d’aliments brûlés dans vos poêles et casseroles. Il n’est pas nécessaire de rincer la vaisselle à l'eau courante. Pour garantir une performance optimale du lave-vaisselle, respectez les directives de chargement suivantes. (Les fonctionnalités et l'apparence des paniers peuvent varier selon les modèles.) Placez les objets dans le lave-vaisselle de la manière suivante :

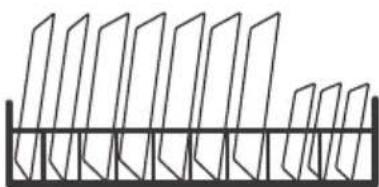

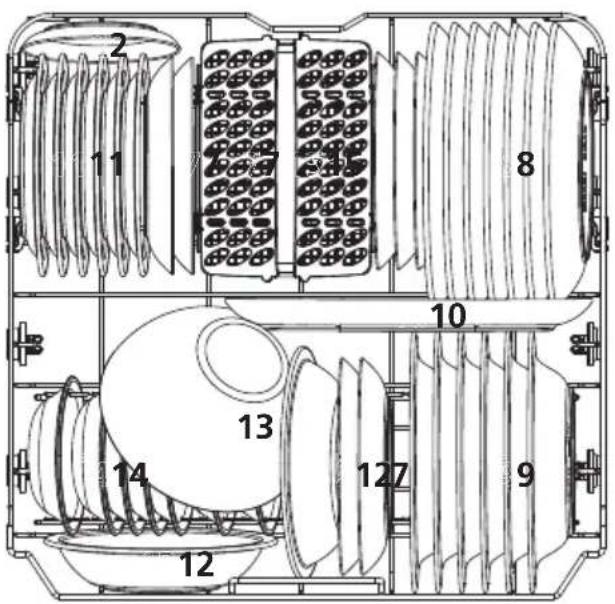

• Les articles tels que les tasses, les verres, casseroles/marmites, etc. doivent être orientés vers le bas.

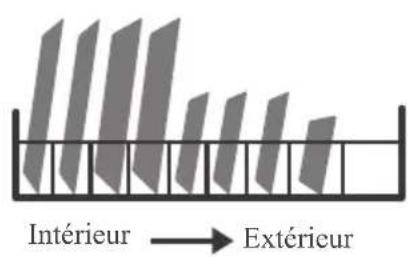

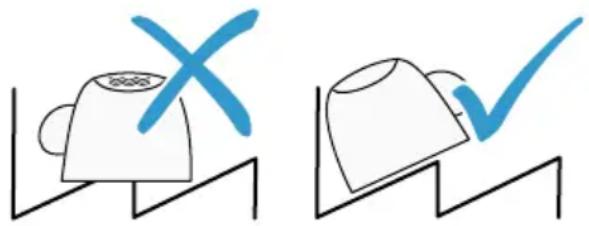

• Les articles incurvés ou encastrés doivent être disposés en biais pour que l’eau puisse s’écouler.

• Tous les ustensiles sont empilés en toute sécurité et ne peuvent pas basculer.

• Tous les ustensiles sont positionnés de façon à permettre la libre rotation des bras d'aspersion durant le lavage.

• Disposez les articles creux tels que les tasses, les verres, les casseroles, etc. avec l’ouverture vers le bas, pour éviter une accumulation d’eau dans le récipient ou la base profonde. FR-38• Les plats et les éléments de couvert ne doivent pas être posés l’un dans l’autre ou couchés les uns sur les autres.

• Pour éviter tout dommage, les verres ne doivent pas se toucher.

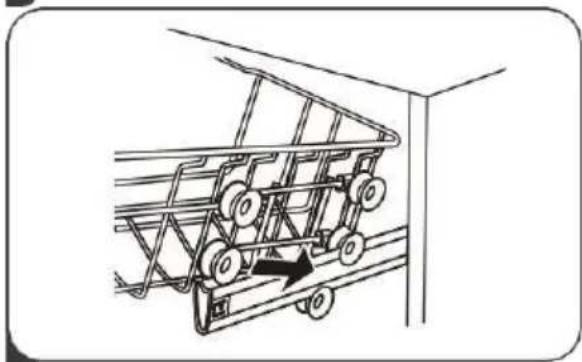

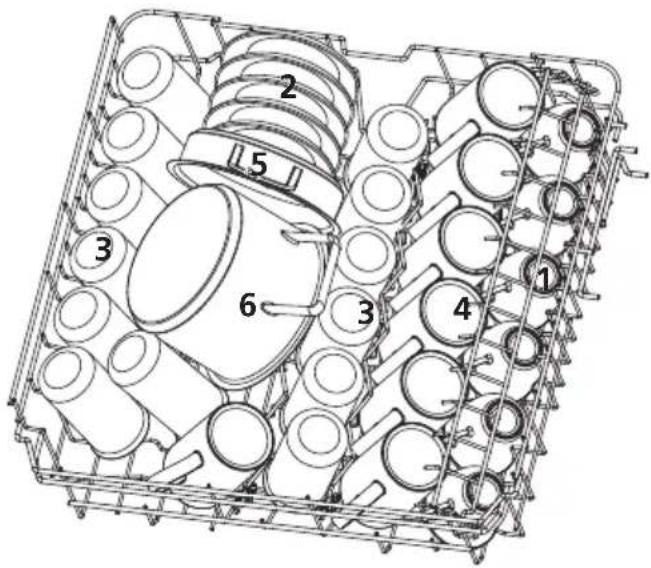

• Le panier supérieur est conçu pour contenir des articles plus délicats et plus légers tels que des verres, des tasses à café et à thé.

• Les couteaux à longue lame rangés en position verticale constituent un danger potentiel !

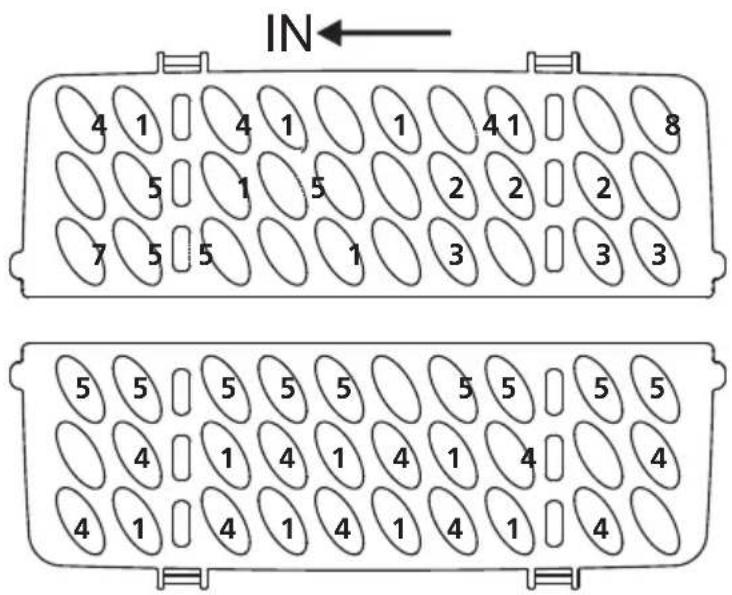

• Les éléments de couvert longs et/ou tranchants tels que les couteaux à découper doivent être positionnés horizontalement dans le panier supérieur.

• Veuillez éviter de surcharger votre lave-vaisselle. Cette consigne est importante pour obtenir de bons résultats et assurer une consommation énergétique raisonnable. REMARQUE : Vous ne devez pas laver les articles de très petite taille dans le lave- vaisselle, car ils pourraient facilement tomber du panier. RETRAIT DE LA VAISSELLE ! Pour éviter l’écoulement d’eau du panier supérieur vers le panier inférieur, nous vous recommandons de vider le panier inférieur avant le panier supérieur. AVERTISSEMENT La vaisselle peut être chaude ! Ne sortez pas vos verres et vos couverts du lave-vaisselle dans les 15 minutes suivant la fin du programme pour éviter tout risque d'endommagement. FR-39Chargement du panier supérieur Le panier supérieur est conçu pour contenir des articles plus délicats et plus légers tels que des verres, des tasses à café et à thé, des soucoupes, ainsi que des plats, des petits bols et des casseroles peu profondes (à condition qu'elles ne soient pas trop sales). Positionnez les plats et ustensiles de cuisine de façon à empêcher leur déplacement par la pulvérisation d’eau. Chargement du panier inférieur Nous vous suggérons de placer de gros articles et les articles les plus difficiles à nettoyer dans le panier inférieur. Il s’agit des marmites, des casseroles, des couvercles, des plats et bols de service, comme l’illustre la figure ci-dessous. Il est préférable de placer les plats de service et les couvercles sur le côté des étagères afin d'éviter de bloquer la rotation du bras d'aspersion supérieur. Le diamètre maximal conseillé pour les plats placés devant le distributeur de détergent est de 19 cm, ceci pour ne pas bloquer son ouverture. Chargement du panier à couverts Les couverts doivent être placés correctement dans le porte-couverts séparément les uns des autres. Assurez-vous que les ustensiles ne s'emboîtent pas les uns dans les autres, cela peut conduire à de mauvais résultats de lavage. AVERTISSEMENT Ne laissez aucun article déborder à travers la partie inférieure. Chargez toujours les ustensiles tranchants avec la pointe effilée orientée vers le bas ! FR-40Rôle du produit de rinçage et du détergent Le produit de rinçage est libéré lors du rinçage final pour éviter que l’eau ne forme des gouttelettes sur vos plats, ce qui peut laisser des taches et des stries. Il améliore également le séchage en permettant à l’eau de mieux s’écouler des plats. Votre lave-vaisselle est conçu pour fonctionner avec un produit de rinçage liquide. AVERTISSEMENT Utilisez uniquement les produits de rinçage pour lave-vaisselle. Ne remplissez jamais le distributeur de produit de rinçage d’autres substances (par ex.liquide vaisselle). Ils peuvent endommager l’appareil. Intervalle de remplissage du distributeur de liquide de rinçage À moins que le voyant d'avertissement de rinçage ( ) sur le panneau de commande ne soit allumé, vous pouvez toujours estimer la quantité requise à partir de la couleur de l'indicateur optique de niveau situé à côté du bouchon. Lorsque le réservoir de produit de rinçage est plein, l'indicateur passe complètement au noir. La taille du point noir diminue au fur et à mesure que le niveau du produit de rinçage baisse. Ne laissez jamais le produit de rinçage descendre en dessous des 1/4 du réservoir. Lorsque le niveau du liquide de rinçage baisse, la taille du point noir sur l'indicateur de niveau du liquide de rinçage change, tel qu’illustré ci-dessous. Plein Plein au 3/4 Plein au 1/2 Plein au 1/4 Vide Rôle du détergent Les ingrédients chimiques qui composent le détergent sont nécessaires au retrait, au broyage et à la distribution de toute la saleté du lave-vaisselle. La majorité des détergents de qualité commerciale conviennent à cette fin. AVERTISSEMENT

Utilisation appropriée du détergent Utilisez uniquement les détergents spécialement conçus pour les lave-vaisselle. Gardez votre détergent au frais et au sec. Ajoutez le détergent en poudre dans le distributeur dédié juste avant le démarrage du cycle de lavage. Les détergents pour lave-vaisselle sont corrosifs ! Tenez le détergent pour lave-vaisselle hors de la portée des enfants. Indicateur de niveau du produit de rinçageFR-41Remplissage du réservoir du liquide de rinçage REMARQUE : Nettoyez le liquide de rinçage déversé à l’aide d’un chiffon absorbant pour éviter la formation excessive de mousse au cours du prochain lavage. Réglage du réservoir du liquide de rinçage Tournez le cadran de l'indicateur de liquide de rinçage sur un chiffre compris entre 1 et 6. Plus le nombre est élevé, plus le liquide de rinçage utilisé par le lave-vaisselle est élevé. Si la vaisselle est mal séchée ou présente des taches, réglez le cadran sur le chiffre supérieur jusqu’à ce que vos plats ne présentent plus de taches. Réduisez le niveau si vos plats présentent des taches blanches collantes ou si vos verres ou vos couteaux présentent une pellicule bleutée. Retirez le bouchon du réservoir du liquide de rinçage en le faisant tourner dans le sens antihoraire. Versez le liquide de rinçage dans le distributeur en évitant qu’il ne déborde. Fermez le bouchon du réservoir du liquide de rinçage en le faisant tourner dans le sens horaire.

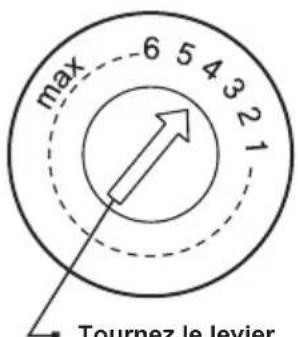

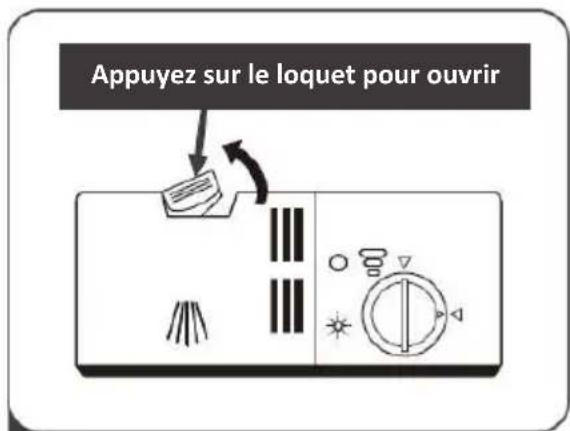

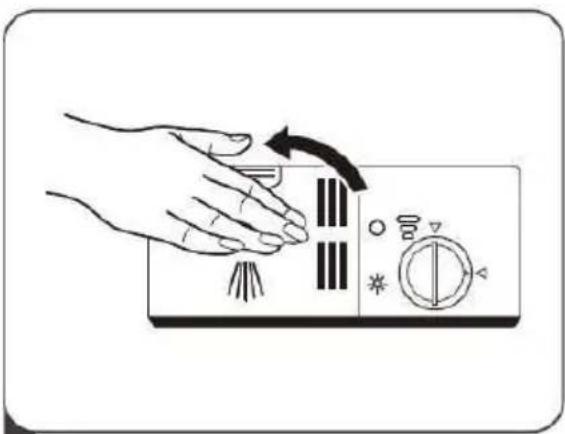

Tournez le levier (Rinçage) FR-42Remplissage du distributeur de détergent REMARQUE : Notez que le réglage peut varier selon l'encrassement de l'eau. Veuillez observer les recommandations du fabricant indiquées sur l’emballage de votre détergent. Appuyez sur le loquet pour ouvrir Appuyez sur le loquet de libération sur le distributeur de détergent pour ouvrir le couvercle. Ajoutez le détergent dans la plus grande cavité (A) pour le cycle de lavage principal. Pour la vaisselle plus sale, ajoutez également du détergent dans la plus petite cavité (B) pour le cycle de prélavage. Fermez le couvercle et appuyez dessus jusqu’à ce qu’il s’enclenche.

FR-43PROGRAMMATION DU LAVE-VAISSELLE

Tableau de cycle de lavage Le tableau ci-dessous indique les programmes qui conviennent le mieux aux niveaux de résidus alimentaires et la quantité de détergent nécessaire. On y trouve également diverses informations sur les programmes. ( ) indique la nécessité d’ajouter le produit de rinçage dans le distributeur de produits de rinçage. Programme Description du cycle Détergent de prélavage/lavage Durée de fonctionnement (min) Énergie (kWh) Eau (L) Produit de rinçage IntensifPrélavage(50 °C) Lavage (65 °C) Rinçage Rinçage Rinçage (65 °C) Séchage 4/16 g 205 1,621 17,8 (1 ou 2 unités) (* EN 60436) Prélavage Lavage (45°C) Rinçage (60°C) Séchage 4/16 g 230 0,923 11,0 (1 ou 2 unités)VerrePrélavage Lavage (50 °C) Rinçage Rinçage (65°C) Séchage 4/16 g 120 1,100 14,2 (1 pièce)90 min Lavage (60 °C) Rinçage Rinçage (65 °C) Séchage 20 g 90 1,350 11,5 (1 pièce)Rapide Lavage (50°C) Rinçage Rinçage (45 °C) 20 g 30 0,751 11,2 Nettoyage automatique Lavage (70 °C) Rinçage Rinçage (70 °C) 4/16 g 145 1,332 14,6 (1 ou 2 unités) FR-44 REMARQUE : EN 60436 : Ce programme est le cycle de test. Informations pour le test de comparabilité conformément à la norme EN 60436. (1 ou 2 unités)PrélavageRanger la vaisselle Rangez la vaisselle correctement afin d’optimiser le résultat de rinçage et d’éviter d’endommager votre vais-selle et votre appareil. Conseils

• L’utilisation du lave-vaisselle vous permet d’économiser de l’énergie et de l’eau par rapport à un lavage à la main.

• Pour optimiser la consommation d’énergie et d’eau, chargez la machine jusqu’au nombre de cou-verts standard indiqué.

• Pour obtenir des résultats de lavage et de séchage optimaux, pla-cez les pièces convexes et concaves de biais afin que l’eau puisse s’écouler. 1.. Retirez les résidus alimentaires grossiers de votre vaissell Pour économiser des ressources, ne prélavez pas la vaisselle sous l’eau courante. 2.. Rangez la vaisselle en tenant compte des consign suivantes : – Rangez la vaisselle très sale dans le panier à vaisselle infé rieur, p. ex. les casseroles. L’in-tensité accrue du jet améliore le résultat de nettoyage. – Afin d’éviter d’endommager votre vaisselle, assurez-vou qu’elle est stable dans votre lave-vaisselle. – Prévenez les blessures en pla-çant les couverts avec le côt tranchant et pointu vers le bas. – Placez les récipients avec les ouvertures vers le bas afin d’évi-te que de l’eau ne s’y accu-mule. – Évitez de bloquer les bras d’as-persion dans leur rotation – Ne placez pas de petites pièces dans la cavité de réception de l pastille et évitez d’encombrer cette dernière avec de la vaisselle afin de ne pas bloquer le couvercle du compartiment à détergent. FR-45Démarrage du cycle de lavage

Sortez les paniers inférieur et supérieur, chargez la vaisselle et remettez-les. Il est recommandé de charger d'abord le panier inférieur, puis le panier supérieur.

Versez le détergent.

Branchez la fiche à la prise. Pour des informations relatives à l'alimentation électrique, référez-vous à la dernière page « Fiche produit ». Assurez-vous que l’alimentation en eau est réglée sur la pression maximale.

Fermez la porte, et appuyez sur le bouton Alimentation pour allumer l'appareil.

Choisissez un programme, le témoin de réponse s'allume. Puis, appuyez sur le bouton Marche/Pause, le lave-vaisselle démarre son cycle. Changement du programme au cours d’un cycle Un cycle de lavage ne peut être changé que s'il fonctionne depuis peu de temps, sinon le détergent peut avoir déjà été libéré et le lave-vaisselle peut avoir déjà drainé l'eau de lavage. Dans ce cas, vous devez redémarrer le lave-vaisselle et remplir à nouveau le distributeur de détergent. Pour redémarrer le lave-vaisselle, suivez les instructions ci- dessous :

Appuyez de nouveau sur le bouton Marche/Pause pour mettre le cycle de lavage en pause.

Maintenez le bouton Programme appuyé pendant plus de 3 secondes - le programme sera annulé.

Appuyez sur le bouton Programme pour sélectionner le programme désiré.

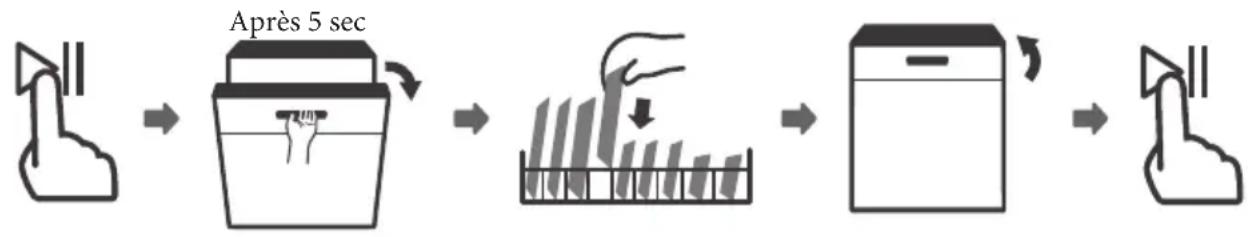

Après 10 secondes, appuyez sur le bouton Marche/Pause, le lave-vaisselle démarre. 3 sec FR-46Vous avez oublié d’ajouter un plat ? Vous pouvez ajouter un plat oublié à tout moment avant l’ouverture du distributeur de détergent. Dans ce cas, suivez les instructions ci-dessous :

Ouvrez légèrement la porte du lave-vaisselle pour interrompre le lavage.

Après l’arrêt des bras d’aspersion, vous pouvez ouvrir complètement la porte.

Ajoutez les plats oubliés.

Le lave-vaisselle se remet en marche. Après 5 sec Il est dangereux d’ouvrir la porte du lave-vaisselle durant l’exécution d’un cycle, car la vapeur chaude pourrait vous ébouillanter. AVERTISSEMENT CODES D'ERREUR En cas de dysfonctionnement, le lave-vaisselle affichera des codes d'erreur permettant de les identifier : Codes Significations Causes possibles E1 L’appareil charge pendant une longue période. Les robinets ne sont pas ouverts ou l’entrée d’eau est bloquée ou la pression d’eau est trop basse. E3 N’atteint pas la température requise. Dysfonctionnement d’un élément chauffant. E4 Débordement. Certains éléments du lave-vaisselle fuient. Ed Échec de communication entre le circuit électronique principal et le circuit électronique de l’écran. Un circuit est ouvert ou un câble de communication est débranché. AVERTISSEMENT En cas de débordement, coupez le système d’approvisionnement en eau principal avant de contacter le service après-vente. Si la base de la cuve contient de l’eau en raison d’un débordement ou de fuites mineures, retirez l’eau avant de remettre le lave-vaisselle en marche. FR-47Système de filtration Le système de filtration empêche les plus grosses impuretés de pénétrer le circuit de nettoyage.

Nettoyer les filtres Les impuretés présentes dans l’eau de lavage peuvent boucher les filtres.

1. Vérifiez si des résidus sont coin-cés dans les filtres après

chaque cycle lavage.

2. Faites tourner le filtre grossier dans le sens inverse des aiguilles

d’u montre , puis retirez le sys-tème de filtration . ‒ Veillez à ce qu’aucun corps étranger ne tombe dans le bloc de pompe.

3.. Tirez le microfiltre vers le

et retirez le filtre grossierpar le haut . es éléments filtrants sous l’eau courante pour les nettoyer. ttentivement la bordure de saleté entr le filtre grossier et le

Passez Nettoyer filtre fin.

le système de filtration. S’assurer que le filtre grossier et les ergots sont encliquettés.

7. Posez le système de filtration dans l’appareil, puis faites tourner le filtre

grossier dans le sens des ai-guilles d’une montre. Veillez à ce que les flèches soient face à face.

2 . Retirez le bras d’aspersion infé-rieur en le tirant vers le haut. Nettoyer les bras d’aspersion Le calcaire et les impuretés pré-sentes dans l’eau de lavage peuvent boucher les buses et les surfaces de rotation des bras d’aspersion. Nettoyez régulièrement les bras d’as-persion.

1. Dévissez le bras d’aspersion supérieur puis extrayez-le par le bas .

FR-493. Sous l’eau courante, assurez-vous que les buses de sortie des bras d’aspersion sont dégagées et éli-minez les corps étrangers au be-soin.

4. Mettez en place le bras d’asper-sion inférieur.

(Le bras d'aspersion s'enclenche de manière audible.)

5. Insérez puis vissez le bras d’aspersion supérieur.

DD22 Hauteur (H) 845 mm Largeur (W) 598 mm Profondeur (D1) 600 mm (avec porte fermée) Profondeur (D2) 1175 mm (avec porte ouverte à 90°) FR-50Fiche d'information produit (EN 60436) Marque: Référence: Paramètres généraux du produit: Paramètre Valeur Paramètre Valeur

84,5 59,8 60,0 Dimensions en cm Consommation d'énergie en kWh [par cycle], basée sur le programme éco avec remplissage d'eau froide La consommation d'énergie réelle dépendra de la façon dont l'appareil est utilisé. Émissions sonores acoustiques aériennes ( ) (dB(A) re 1 pW) Mode arrêt (W) Départ différé (W) (le cas échéant) Capacité nominale

Consommation d'eau en litres [par cycle], basée sur le programme éco. La consommation réelle d'eau dépendra de la manière dont l'appareil est utilisé et de la dureté de l'eau. Type Mode veille (W) Veille en réseau (W) (le cas échéant) Classe d'efficacité énergétique

Durée minimale de la garantie offerte par le fournisseur

Pour le programme éco.

( ) Les modifications apportées à ces éléments ne sont pas considérées comme pertinentes aux fins du paragraphe 4 de l'article 4 du règlement (UE) 2017/1369.

( ) Si la base de données produit génère automatiquement le contenu définitif de cette cellule, le fournisseur ne doit pas saisir ces données.

( ) Règlement (UE) 2019/2022 de la Commission du 1er octobre 2019 établissant des exigences d'éco-conception pour les lave-vaisselle ménagers conformément à la directive 2009/125 / CE du Parlement européen et du Conseil modifiant le règlement (CE) no 1275/2008 de la Commission et abrogeant le règlement de la Commission (UE) No 1016/2010 (voir page 267 du présent Journal officiel). SCDW1347D SCHNEIDER N/A N/A 1,12

La fiche d'information sur le produit selon le règlement UE n ° 2019/2017 L'étiquetage énergétique des appareils Lave-vaisselle se trouve sous l'URL ou le code QR indiqué sur l'étiquette énergétique SCDW1347D - URL: https://eprel.ec.europa.eu/qr/553440 Relation entre l’étiquette énergétique 1059/2010/UE et la nouvelle étiquette énergétique 2019/2017/UE L’étiquette actuelle 1059/2010/UE utilise le système d’étiquetage A+++/D, devenu moins efficace. L’échelle mixte de l’étiquette comportant de nombreux « + » n’est plus transparente et la majorité des produits sont déjà dans les 2 à 3 premières classes aujourd’hui. Par conséquent, l’Union européenne a révisé et optimisé l’étiquette en fonction des besoins des utilisateurs. La nouvelle étiquette énergétique 2019/2017/UE contiendra uniquement les classes énergétiques A à G. Les niveaux des classes seront régulièrement mis à jour. FR-52GARANTIE La garantie ne couvre pas les pièces d’usure du produit, ni les problèmes ou les dommages résultant de: (1) détériorations superficielles dues à l'usure normale du produi (2) défauts ou détériorations dus au contact du produit avec des liquides et dus à corrosion provoquée par la rouille ou de présence d'insectes ; (3) tout incident, abus, utilisation impropre, modification, démontage ou réparat non autorisés; (4) toute opération impropre d'entretien, utilisation non conforme aux instructi concernant le produit ou le branchement àune tension incorrecte ; (5) toute utilisation d'accessoires non fournis ou non approuvés par le fabrica La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit. Garantie du produit et pièces de rechange disponibles Selon les termes de la garantie du fabricant applicable au lieu, l'utilisation du Service à la clientèle est gratuite. La durée minimale de la garantie (garantie du fabricant pour les consommateurs privés) dans l'Espace Economique Européen est de 2 ans selon les termes de garantie applicable au lieu. Les conditions de garantie n'affectent pas les autres droits ou réclamations détenus par vous-même en vertu de la législation locale. Des informations détaillées sur la période de garantie et les conditions de garantie dans votre pays sont disponibles auprès du service à la clientèle, de votre revendeur ou de notre site Web. Les pièces de rechange d'origine fonctionnelles selon la directive écoconception correspondante peuvent être obtenues auprès du service à la clientèle pendant une période d'au moins 4 ans à compter de la date de mise sur le marché de votre appareil dans l'Espace économique européen. Pour plus de spécifications techniques sur l'agent de réparation et pour commander des pièces de rechange, veuillez vous rendre sur: https://www.schneiderconsumer.com FR-
