BEDIENUNGSANLEITUNG SCDW1347D SCHNEIDER

Bitte lesen Sie die folgenden Anweisungen sorgfältig durch, bevor Sie dieses Gerät verwenden. Bitte bewahren Sie diese

Anweisungen zum späteren Nachschlagen auf.

Wenn Sie Ihren Geschirrspüler benutzen, nehmen Sie alles mit Vorsichtsmaßnahmen unten angegeben:

• Dieses Gerät ist für den Einsatz in Haushalten vorgesehen.
• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit eingeschränkter körperlicher, sensorischer und geistiger Leistungsfähigkeit oder von Personen ohne Erfahrung oder Wissen verwendet werden, wenn sie von einer Aufsicht oder vorherigen Anweisungen zur sicheren Verwendung des Geräts profitiert haben Gerät und verstehen die damit verbundenen Gefahren.

Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und routinemäßige Wartung durch den Benutzer sollte nicht von Kindern ohne Aufsicht durchgeführt werden. (Für EN60335-1)

- Dieses Gerät ist nicht zur Verwendung durch Personen bestimmt (einschließlich Kinder) mit eingeschränkter körperlicher, sensorischer oder geistiger Leistungsfähigkeit oder Personen ohne Erfahrung oder Wissen, es sei denn, sie werden beaufsichtigt oder haben zuvor Anweisungen zur Verwendung des Geräts erhalten. Gerät, durch eine Person, die für ihre Sicherheit verantwortlich ist. (Für IEC60335-1)

• Kinder können sich mit dem Verpackungsmaterial verletzen!
• Dieses Gerät ist nur für den Hausgebrauch in Innenräumen vorgesehen.
  • Tauchen Sie das Gerät, das Kabel oder den Stecker niemals in Wasser oder eine andere Flüssigkeit, um die Gefahr eines Stromschlags zu vermeiden.
• Bitte ziehen Sie den Stecker aus der Steckdose, bevor Sie das Gerät reinigen und warten.
• Verwenden Sie ein weiches Tuch, das mit einer milden Seifenlösung angefeuchtet ist, und wischen Sie es dann mit einem trockenen Tuch ab.

- Das Gerät muss geerdet sein. Im Falle einer Fehlfunktion oder eines Ausfalls verringert die Erdung das Risiko eines Stromschlags, indem ein Pfad mit dem geringsten Widerstand für elektrischen Strom bereitgestellt wird. Dieses Gerät ist mit einem Stromkabel mit einem Leiter und einem Erdungsstecker ausgestattet.

- Der Stecker muss an eine geeignete Steckdose angeschlossen werden, die gemäß allen örtlichen Vorschriften und Verordnungen installiert und geerdet ist.

- Eine unsachgemäße Verbindung des Erdungsleiters des Geräts kann zu einem Stromschlag führen.

- Wenn Sie Zweifel haben, haben Sie die

geerdet von einem zugelassenen Elektriker oder Servicemitarbeiter.

• Ändern Sie den mit dem Gerät gelieferten Stecker nicht, wenn er nicht mit der installierten Steckdose übereinstimmt.
  • Die Erdung muss von einem zugelassenen Elektriker durchgeführt werden.
• Verwenden Sie die Tür oder den Korb des Geschirrspülers nicht als Stütze, setzen Sie sich nicht darauf und treten Sie nicht darauf.
• Lassen Sie den Geschirrspüler nicht laufen, ohne dass alle Schrankverkleidungen angebracht sind.
• Öffnen Sie die Tür sehr vorsichtig, wenn der Geschirrspüler spült, da Wasser austreten kann.
• Stellen Sie keine schweren Gegenstände auf die Tür und stellen Sie sich nicht auf sie, wenn sie ist

ist offen. Das Gerät könnte umkippen.

- Wenn Sie den Geschirrspüler laden:

1) Platzieren Sie scharfe Gegenstände so, dass sie die Türdichtung nicht beschädigen können.

2) Warnung: Messer und andere scharfe Utensilien sollten mit der Spitze nach unten oder in horizontaler Position in den Besteckkorb gelegt werden.

- Einige Geschirrspülmittel sind stark alkalisch. Sie können beim Verschlucken extrem gefährlich sein. Kontakt mit Haut und Augen vermeiden. Halten Sie Kinder bei geöffneter Tür von der Spülmaschine fern.

- Ü berprüfen Sie den Spender

Das Waschmittel ist am Ende des Waschprogramms leer.

- Nicht waschen Keine Plastikutensilien, es sei denn, sie sind als spülmaschinenfest abgestempelt.

- Informationen zu nicht gekennzeichneten Kunststoffartikeln finden Sie in den Empfehlungen des Herstellers.

- Verwenden Sie nur Reinigungs- und Spülmittel, die speziell für automatische Geschirrspüler entwickelt wurden.

- Verwenden Sie niemals Seife, Waschmittel oder Spülmittel in der Spülmaschine.

- Lassen Sie die Tür nicht offen, da dies die Stolpergefahr erhöhen kann. Um eine Gefahr zu vermeiden, lassen Sie das Netzkabel, wenn es beschädigt ist, vom Hersteller ersetzen.

ein Bevollmächtigter oder eine qualifizierte Person.

• Biegen oder quetschen Sie das Netzkabel während der Installation nicht.
• Berühren Sie nicht den Steuermechanismus.
• Das Gerät muss mit neuen Rohren an den Hauptwasserhahn angeschlossen werden. Verwenden Sie keinen alten Schlauch.
  Wenn das Gerät nicht ausgeschaltet wird, schaltet es sich nach 30 Minuten automatisch aus und wechselt in den Standby-Modus, um Strom zu sparen.

Umweltschutz und Einsparungen

Schützen Sie die Umwelt, indem Sie sparsam mit Ressourcen umgehen und wiederverwertbare Materialien ordnungsgemäß entsorgen.

- Wenden Sie sich zur Entsorgung der Verpackung und des Geräts an eine Sammelstelle. Schneiden Sie daher das Stromversorgungskabel ab und bringen Sie die Verriegelung wieder inTür nicht funktionsfähig.

- Verpackungsboxen bestehen aus Recyclingpapier und müssen zum Recycling in einem Papierbehälter entsorgt werden.

- Indem Sie sicherstellen, dass dieses Produkt ordnungsgemäß entsorgt wird, tragen Sie dazu bei, potenziell schädliche Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden, die durch unsachgemäße Entsorgung dieses Produkts andernfalls verursacht werden könnten.

- Weitere Informationen zum Recycling dieses Produkts erhalten Sie von Ihrer örtlichen Gemeinde und dem örtlichen Hausmüllsammelservice.

- ENTSORGUNG: Dieses Produkt darf unter keinen Umständen in unsortierten Abfällen entsorgt werden. Es muss für eine Sonderbehandlung separat gesammelt werden.

PRODUKTÜ BERSICHT

WICHTIG:

Lesen Sie alle Bedienungsanleitungen, bevor Sie sie zum ersten Mal verwenden, um die bestmögliche Leistung Ihres Geschirrspülers zu erzielen.

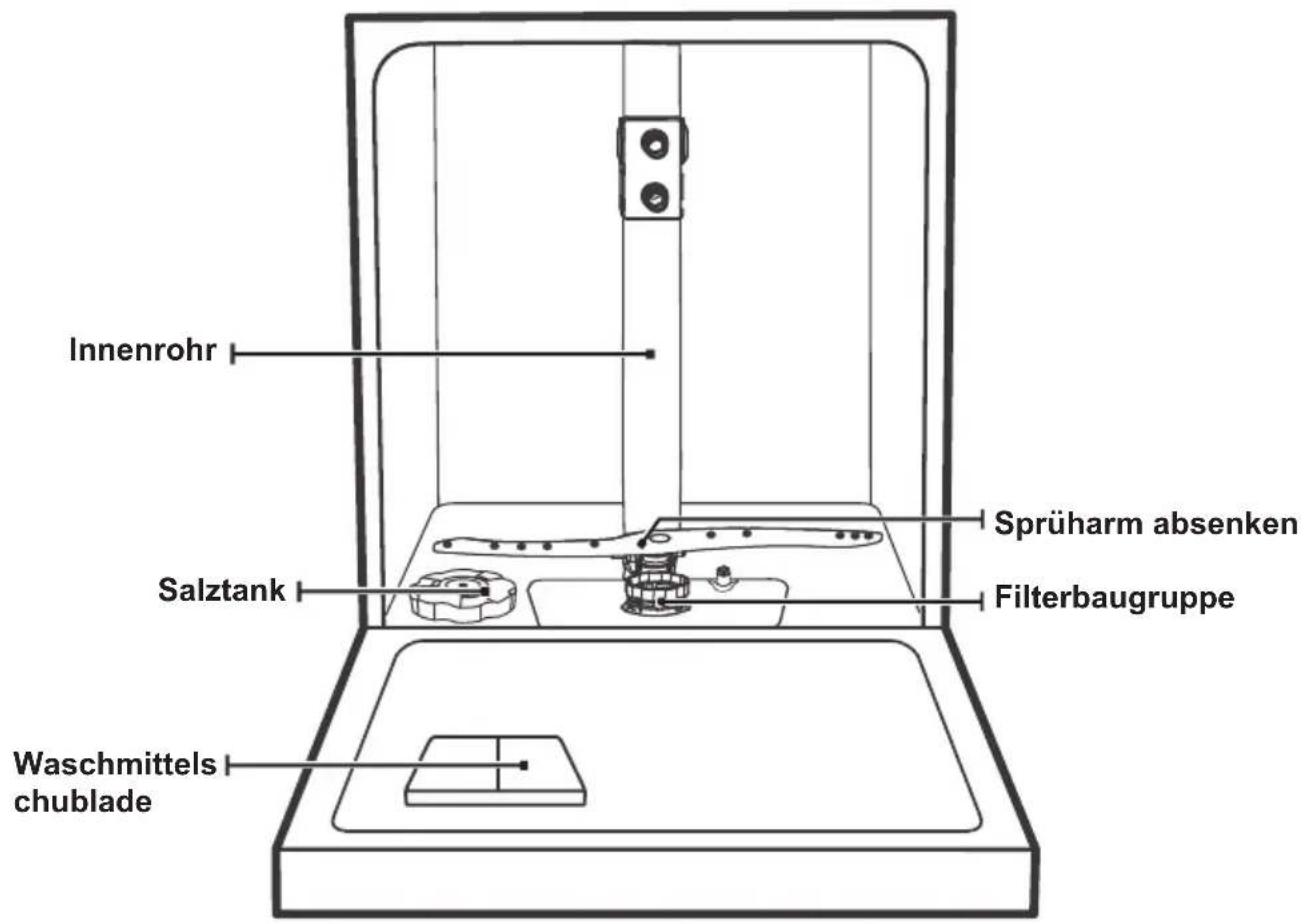

Innenrohr Salztank Waschmittels chublade Sprüharm absenken Filterbaugruppe

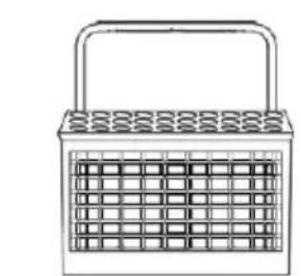

Tassenständer Besteckregal

Oberer Sprüharm

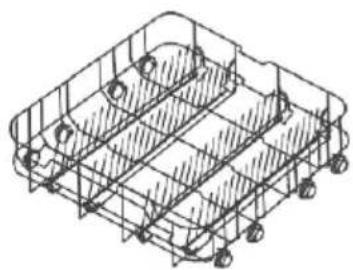

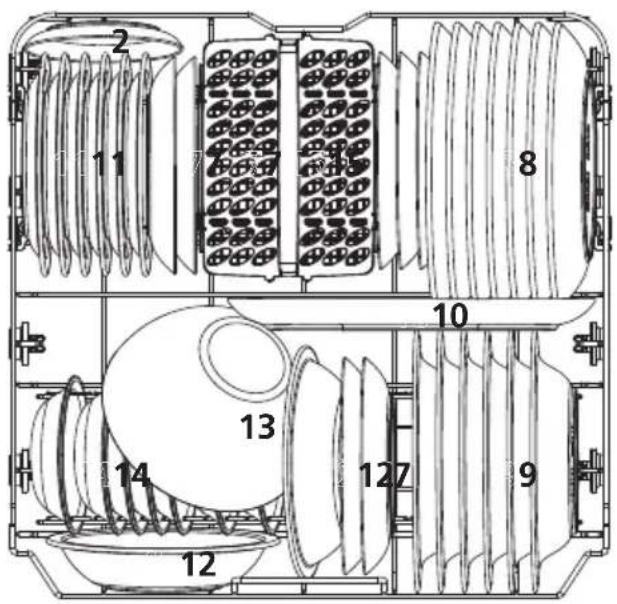

Unterer Korb

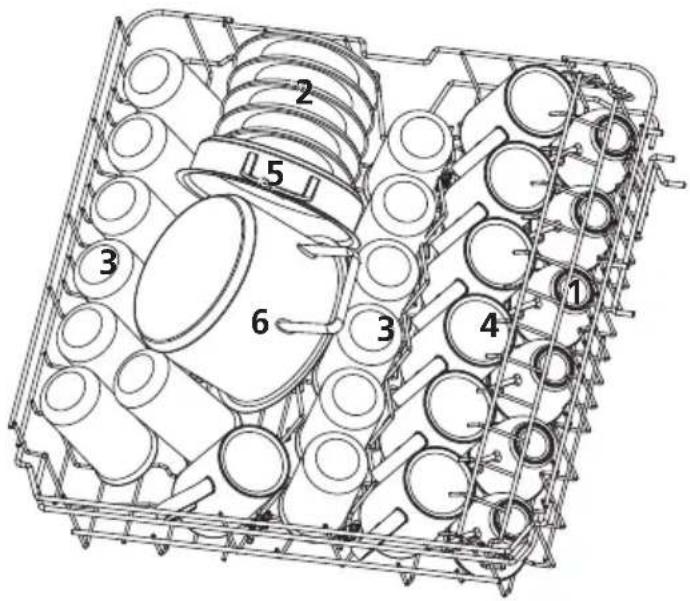

Oberer Korb

HINWEIS :

Abbildungen dienen nur als Referenz, Modelle können abweichen. Nur zur Veranschaulichung.

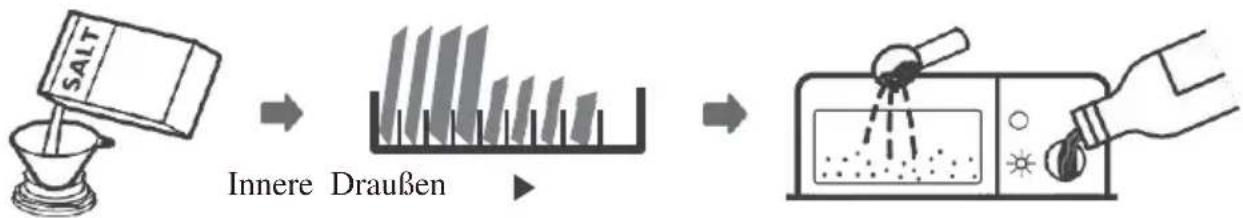

BENUTZEN SIE IHREN SPÜ LMASCHINE

Bevor Sie Ihren Geschirrspüler benutzen:

1. Stellen Sie den Wasserenthärter ein
2. Fügen Sie dem Weichmacher Salz hinzu
3. Füllen Sie die Körbe
4. Waschmittel hinzufügen

Füllen Sie Salz in den Weichspüler

HINWEIS:

Wenn Ihr Modell nicht mit einem Wasserenthärter ausgestattet ist, können Sie dieses Kapitel überspringen.

Verwenden Sie immer Salz, das speziell für Geschirrspüler entwickelt wurde. Der Salzbehälter befindet sich unter dem unteren Korb und sollte wie folgt gefüllt werden:

WARNUNG

- Verwenden Sie nur Salz, das speziell für Geschirrspüler entwickelt wurde!

Alle anderen Arten von Salzen, die nicht speziell für die Verwendung in der Spülmaschine entwickelt wurden, insbesondere Speisesalz, können den Wasserenthärter beschädigen. Im Falle von Schäden, die durch die Verwendung einer falschen Salzsorte verursacht wurden, übernimmt der Hersteller keine Garantie oder Haftung für die verursachten Schäden.

- Fügen Sie nur Salz hinzu, bevor Sie eines der Waschprogramme starten.

Dies verhindert jegliche Korrosion aufgrund des Vorhandenseins von Salz- oder Salzwasserkörnern, die am Boden des Geräts leicht übergelaufen sind.

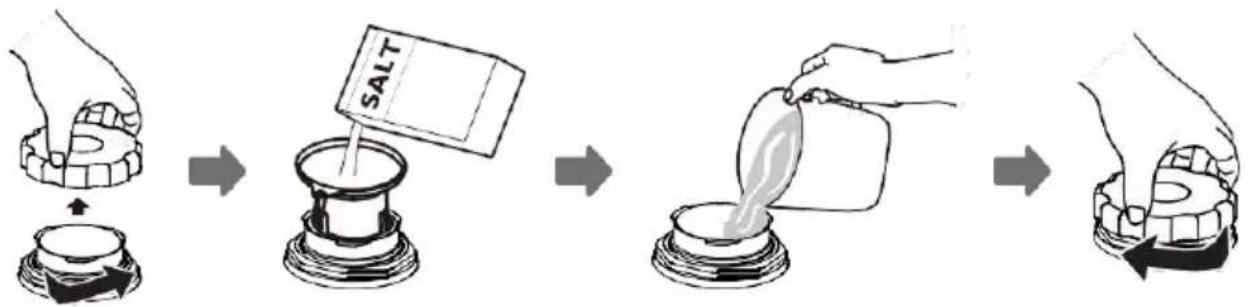

Befolgen Sie die nachstehenden Schritte, um Spülmittelsalz hinzuzufügen:

1. Entfernen Sie den unteren Korb, schrauben Sie den Tankdeckel ab und entfernen Sie ihn.
2. Setzen Sie das Ende des Trichters (mitgeliefert) in die Öffnung und gießen Sie ca. 1,5 kg Salz ein.
3. Füllen Sie den Salzbehälter vollständig mit Wasser. Es ist normal, dass eine kleine Menge Wasser aus dem Salzreservoir überläuft.
4. Sobald der Tank voll ist, schrauben Sie den Deckel wieder fest auf.
5. Die Warnleuchte für den Salzstand erlischt, wenn der Salzbehälter mit Salz gefüllt ist.
6. Unmittelbar nach dem Befüllen des Salzbehälters muss ein Waschprogramm gestartet werden (wir empfehlen die Verwendung eines kurzen Programms). Andernfalls können das Filtersystem, die Pumpe oder andere wichtige Teile der Maschine durch Salzwasser beschädigt werden. Dies würde nicht durch die Garantie abgedeckt sein.

HINWEIS :

- Der Salzbehälter sollte nur gefüllt werden, wenn die Kontrollleuchte zeigt an, dass auf dem Bedienfeld kein Salz mehr leuchtet. Das Licht kann eine Weile eingeschaltet bleiben, solange der Tank voll ist, je nachdem, wie schnell sich das Salz auflöst.

Wenn Ihre Spülmaschine (bei einigen Modellen) keine Warnleuchte für den Salzstand auf dem Bedienfeld hat, können Sie anhand der Anzahl der durchgeführten Waschzyklen ungefähr erkennen, wann Sie dem Enthärter Salz hinzufügen müssen.

- Wenn das Salz beim Füllen etwas überkocht ist, führen Sie ein kurzes oder Spülprogramm durch, um das überschüssige Salz zu entfernen.

Tipps zur ordnungsgemäßen Verwendung des Einkaufswagens

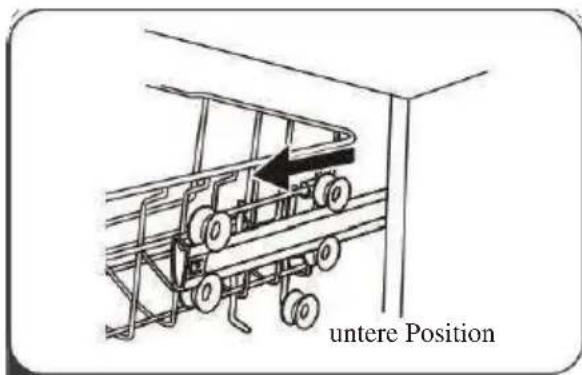

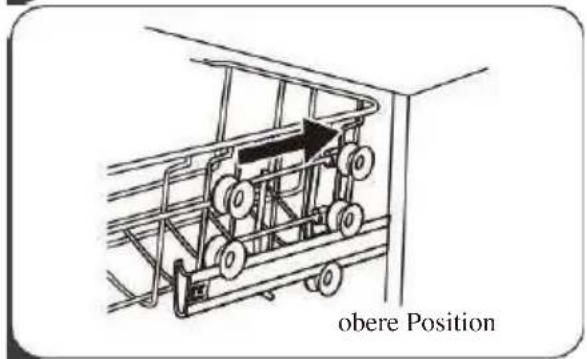

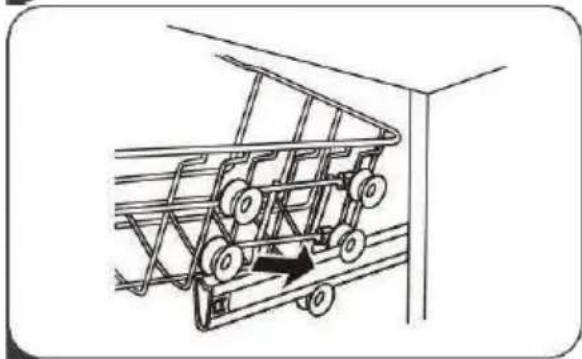

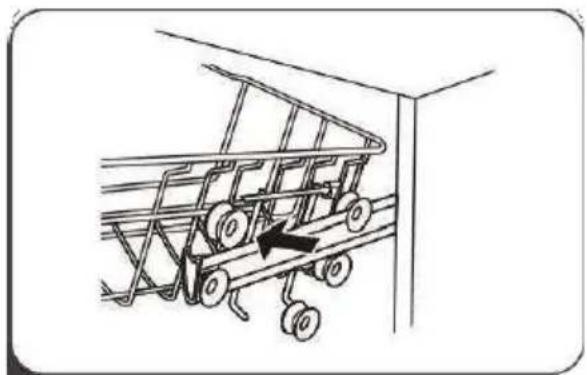

Einstellen des oberen Korbs

Die Höhe des oberen Korbs kann leicht eingestellt werden, um größere Geschirrteile im oberen oder unteren Korb aufzunehmen.

Gehen Sie folgendermaßen vor, um die Höhe des oberen Korbs anzupassen:

untere Position

1 Entfernen Sie den oberen Korb.

2 Entfernen Sie den oberen

3 Befestigen Sie den oberen Korb an den oberen oder unteren Rollen.

obere Position

4 Ersetzen Sie den oberen Korb.

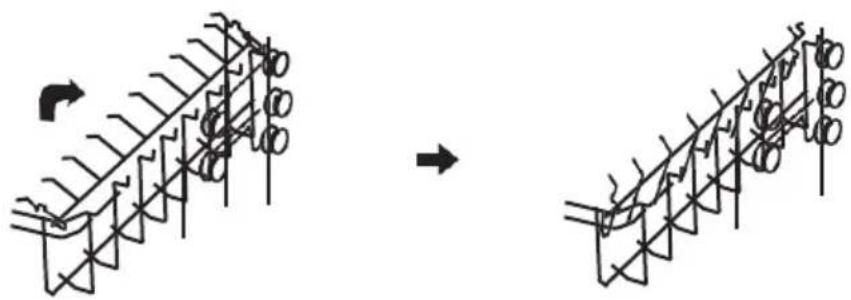

Falten Sie die Tassenregale zusammen

Heben Sie den Korb an, um Platz für größere Gegenstände im Geschirrspülkorb zu schaffen. Sie können dann die hohe Brille darauf setzen. Sie können es auch entfernen, wenn es nicht verwendet wird.

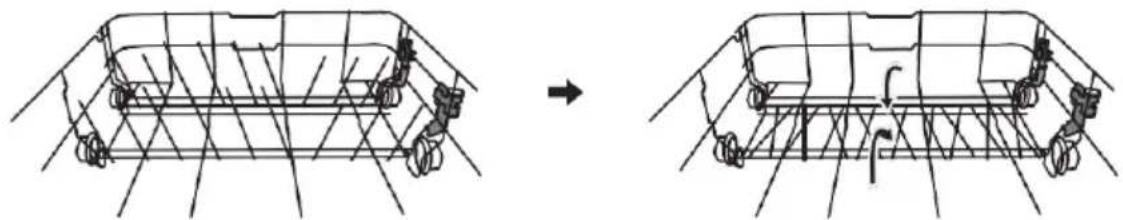

Falten Sie die Regalstützen

Die Spikes dienen zum Halten der Teller und eines Tabletts. Sie können abgesenkt werden, um Platz für große, übergroße Utensilien zu schaffen.

hochheben beugen Sie sich in Richtung der Rücken

WARTUNG UND REINIGUNG

Wartung des Äußeren des Geräts

Die Tür und die Türdichtung

Reinigen Sie die Türdichtungen regelmäßig mit einem weichen, feuchten Tuch, um Speisereste zu entfernen.

Beim Beladen des Geschirrspülers können Speisereste und Getränkerückstände an den Seiten der Spülmaschinentür herabtropfen. Diese Oberflächen befinden sich außerhalb des Waschschranks und können daher nicht mit Wasser aus den Sprüharmen erreicht werden. Ablagerungen sollten vor dem Schließen der Tür abgewischt werden.

Das Bedienfeld

Wenn eine Reinigung erforderlich ist, sollte das Bedienfeld NUR mit einem leicht feuchten Tuch abgewischt werden.

WARNUNG

• Verwenden Sie zum Reinigen der Tür niemals Aerosolreiniger, da dies die Türverriegelung und die elektrischen Komponenten beschädigen kann.
• Verwenden Sie niemals Scheuermittel oder Scheuerschwämme auf Außenflächen, die Flecken oder Kratzer auf der Edelstahloberfläche hinterlassen können. Einige Papiertücher können auch Oberflächen zerkratzen oder Kratzer hinterlassen.

Pflege des Innenraums des Geräts

Filtersystem

Das Filtersystem am Boden der Waschwanne fängt große Rückstände aus dem Waschzyklus auf. Große Schmutzpartikel können Filter blockieren. Überprüfen Sie regelmäßig den Zustand der Filter und reinigen Sie sie gegebenenfalls unter fließendem Wasser. Befolgen Sie die nachstehenden Schritte, um die Filter im Waschschrank zu reinigen.

HINWEIS :

Die Abbildungen dienen nur als Referenz. Die Modelle des Filtersystems und des Sprüharms können abweichen. Nur zur Veranschaulichung.

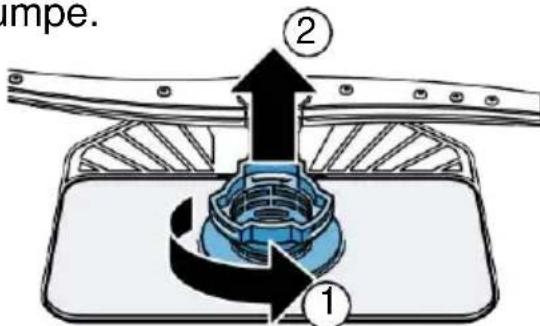

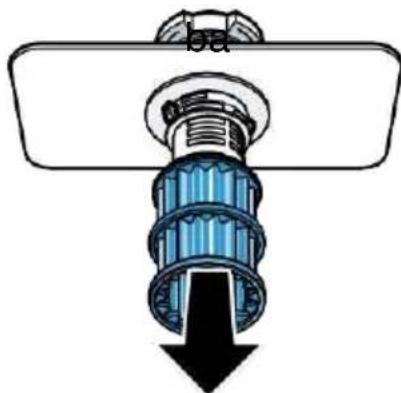

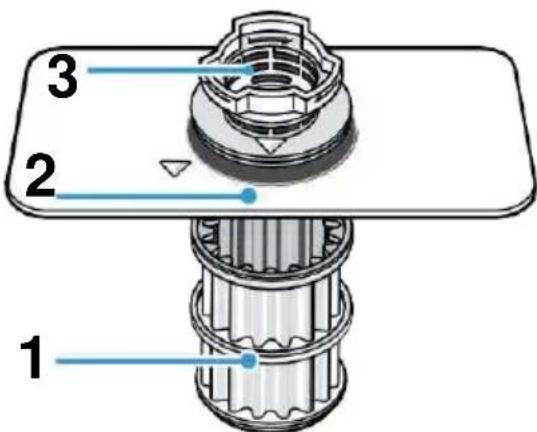

1 Halten Sie den Grobfilter gedrückt und drehen Sie ihn gegen den Uhrzeigersinn, um ihn zu entriegeln. Heben Sie den Filter an und aus der Spülmaschine.

Hauptfilter

Grobfilter

Mikrofilter

2 Der Mikrofilter kann vom Boden des Filtersystems entfernt werden. Der Grobfilter kann vom Hauptfilter gelöst werden, indem die Laschen oben leicht zusammengedrückt und daran gezogen werden.

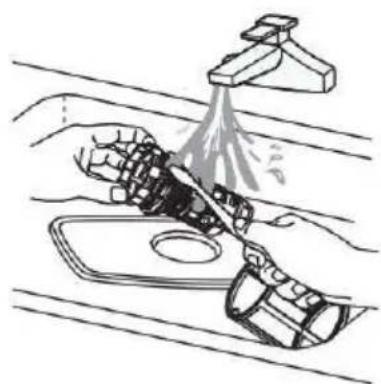

3 Große Speisereste können Reinigen Sie den Filter unter fließendem Wasser. Verwenden Sie für eine gründlichere Reinigung eine weiche Reinigungsbürste.

4 Montieren Sie die Filter der Reihe nach Setzen Sie den Filtereinsatz gegen das Entfernen wieder ein und drehen Sie ihn im Uhrzeigersinn in Pfeilrichtung.

WARNUNG

• Ziehen Sie die Filter nicht zu fest an. Ersetzen Sie die Filter korrekt, da sonst grobe Rückstände in das System gelangen und es blockieren können.
• NIEMALS den Geschirrspüler ohne Filter benutzen. Stellen Sie sicher, dass sie richtig ausgetauscht werden, um ein gutes Waschergebnis zu gewährleisten und Geschirr und Besteck nicht zu beschädigen.

Sprüharm

Die Sprüharme müssen regelmäßig gereinigt werden, um im harten Wasser vorhandene Chemikalien zu entfernen, die die ordnungsgemäße Funktion der Wasserstrahlen und Kugellager beeinträchtigen können.

Befolgen Sie zum Reinigen der Sprüharme die folgenden Richtlinien:

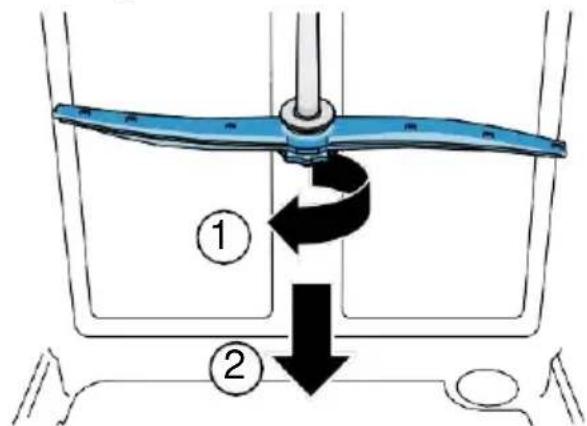

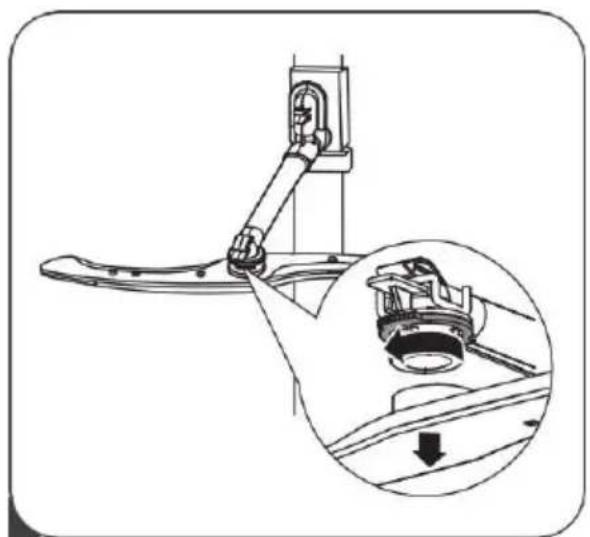

1 Um den oberen Sprüharm zu entfernen, halten Sie die mittlere Mutter und drehen Sie den Sprüharm im Uhrzeigersinn. Beobachten Sie, um es zu entfernen.

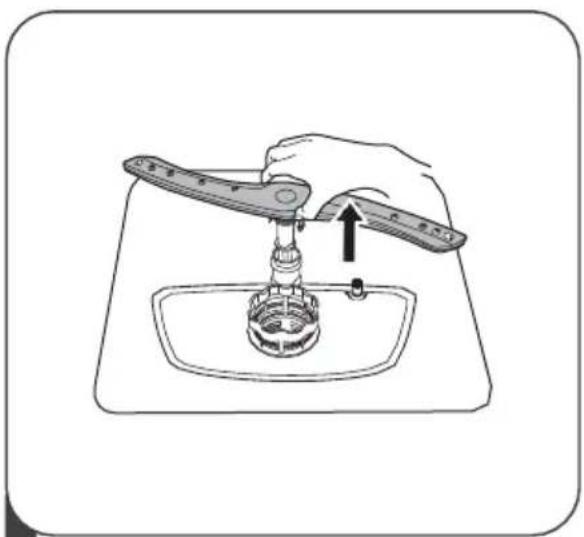

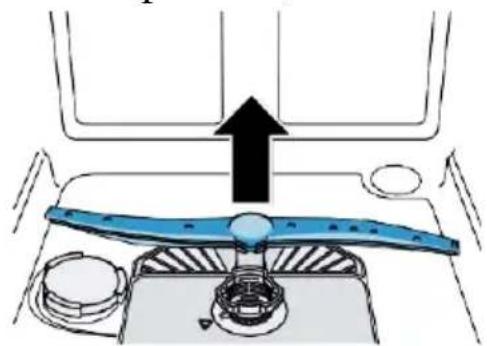

2 Um den unteren Sprüharm zu entfernen, ziehen Sie ihn nach oben, um ihn abzuschrauben.

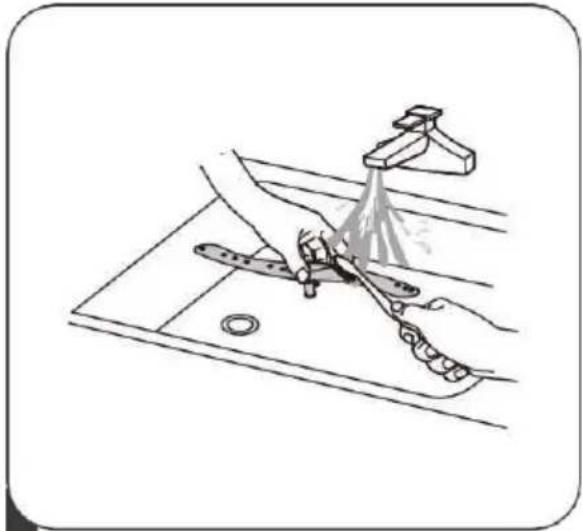

3 Reinigen Sie die Arme mit Seife und heißem Wasser und reinigen Sie die Düsenöffnungen mit einer weichen Bürste. Setzen Sie sie wieder ein, nachdem Sie sie gut gespült haben.

Wartung der Spülmaschine

Vorsichtsmaßnahmen gegen Einfrieren

Bitte treffen Sie Frostschutzmaßnahmen, um Ihre Spülmaschine im Winter zu schützen. Führen Sie nach jedem Gebrauch Ihres Geschirrspülers die folgenden Schritte aus:

1. Ziehen Sie den Netzstecker aus der Spülmaschine.
2. Unterbrechen Sie die Wasserversorgung und trennen Sie den entsprechenden Schlauch vom Wasserversorgungshahn.
3. Lassen Sie das Wasser aus dem Wassereinlassschlauch und dem Wasserversorgungshahn ab. (Verwenden Sie ein Becken, um das Wasser zu sammeln).
4. Schließen Sie den Wassereinlassschlauch wieder an den Wasserhahn an.
5. Entfernen Sie den Filter am Boden des Tanks und entfernen Sie das Wasser mit einem Schwamm aus dem Sumpf.

Nach jedem Waschen

Schalten Sie nach jedem Waschen den Wasserhahn aus und lassen Sie die Tür angelehnt, um zu verhindern, dass sich Schimmel und unangenehme Gerüche im Gerät bilden.

Ziehen Sie den Stecker aus der Steckdose

Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie das Gerät reinigen oder warten.

Vermeiden Sie Lösungsmittel und Schleifmittel

Verwenden Sie niemals Scheuermittel oder Lösungsmittel, um das Gehäuse und die Gummiteile zu reinigen. Verwenden Sie nur ein mit einer Lösung aus heißem Seifenwasser angefeuchtetes Tuch. Verwenden Sie zum Entfernen von Streifen oder Flecken von der Innenfläche ein mit einer Lösung aus leicht Essigwasser angefeuchtetes Tuch oder einen speziellen Geschirrspüler.

Bei längerem Nichtgebrauch

Es ist ratsam, im leeren Zustand einen vollständigen Zyklus durchzuführen, den Stecker aus der Steckdose zu ziehen, den Wasserhahn zu schließen und die Tür leicht angelehnt zu lassen. Dadurch bleiben die Dichtungen länger in gutem Zustand und es können sich keine unangenehmen Gerüche im Gerät bilden.

Gerät bewegen

Wenn das Gerät bewegt werden muss, versuchen Sie es aufrecht zu halten. Wenn unbedingt erforderlich, legen Sie es auf den Rücken.

INSTALLATIONSANLEITUNG

WARNUNG

Trennen Sie die Stromversorgung vom Stromnetz, bevor Sie das Gerät installieren

Geschirrspülmaschine.

Andernfalls kann es zu einem elektrischen Schlag oder sogar zum Tod kommen.

Warnung

Die Installation von Rohren und elektrischen Anschlüssen muss von qualifiziertem Fachpersonal durchgeführt werden.

Ü ber den elektrischen Anschluss

WARNUNG

Zu Ihrer persönlichen Sicherheit:

• Verwenden Sie für dieses Gerät kein Verlängerungskabel oder Netzteil.
• Unter keinen Umständen dürfen Sie den Erdungsstift vom Netzkabel abschneiden oder abnehmen.

Elektrische Anforderungen

Bitte lesen Sie die Informationen auf dem Typenschild für die Nennspannung. Schließen Sie den Geschirrspüler an eine geeignete Stromquelle an. Verwenden Sie eine 10A / 13A / 16A-Sicherung. Das Vorhandensein einer Zeitverzögerungssicherung oder eines Leistungsschalters sowie das Vorhandensein eines unabhängigen Stromversorgungskreises für dieses Gerät wird empfohlen.

Elektrische Anschlüsse

Stellen Sie sicher, dass die Versorgungsspannung und -frequenz mit den Angaben auf dem Typenschild übereinstimmen. Schließen Sie den Stecker nur an eine ordnungsgemäß geerdete Steckdose an. Wenn die Steckdose, an die das Gerät angeschlossen werden soll, nicht für die Steckdose geeignet ist, ersetzen Sie die Steckdose, anstatt einen Adapter oder ein ähnliches Gerät zu verwenden, da dies zu Ü berhitzung und Verbrennungen führen kann.

Ü berprüfen Sie vor der Installation des Geräts, ob die Erdung korrekt durchgeführt wurde.

Kaltwasseranschluss

Schließen Sie den

Kaltwassereinlassschlauch an einen 19-mm-Gewinde-Nippel an und stellen Sie sicher, dass die Verbindung fest angezogen ist. Wenn die Schläuche neu sind oder längere Zeit nicht benutzt wurden, lassen Sie das Wasser laufen, um zu überprüfen, ob das Wasser sauber ist. Diese

Vorsichtsmaßnahme ist erforderlich, um zu vermeiden, dass der Wassereinlass blockiert und das Gerät beschädigt wird.

gewöhnlicher Wassereinlass schlauch

Sicherheitswas sereinlassschlau ch

Ü ber den Sicherheitswassereinlassschlauch

Der Sicherheitswassereinlassschlauch ist doppelwandig. Das Schlauchsystem garantiert seinen Eingriff, indem es den Wasserfluss im Falle einer Unterbrechung des Wassereinlassschlauchs blockiert und wenn der Luftraum zwischen dem Wassereinlassschlauch und dem externen Wellschlauch gefüllt ist. aus Wasser.

WARNUNG

Ein an einer Handbrause befestigter Schlauch kann explodieren, wenn er in derselben Wasserversorgungsleitung wie der Geschirrspüler installiert wird. Wenn Ihre Spüle eine hat, wird empfohlen, den Schlauch zu trennen und das Loch zu verschließen.

So schließen Sie den Sicherheitswassereinlassschlauch an

1. Ziehen Sie den Wassereinlassschlauch vollständig aus dem Ablagefach auf der Rückseite des Geschirrspülers.
2. Ziehen Sie die Schrauben des Wassereinlassschlauchs am 19-mm-Gewindehahn an.
3. Öffnen Sie die Wasserversorgung vollständig, bevor Sie den Geschirrspüler benutzen.

So trennen Sie den Sicherheitswassereinlassschlauch

1. Wasserversorgung abstellen.
2. Entfernen Sie den Wassereinlassschlauch vom Wasserhahn.

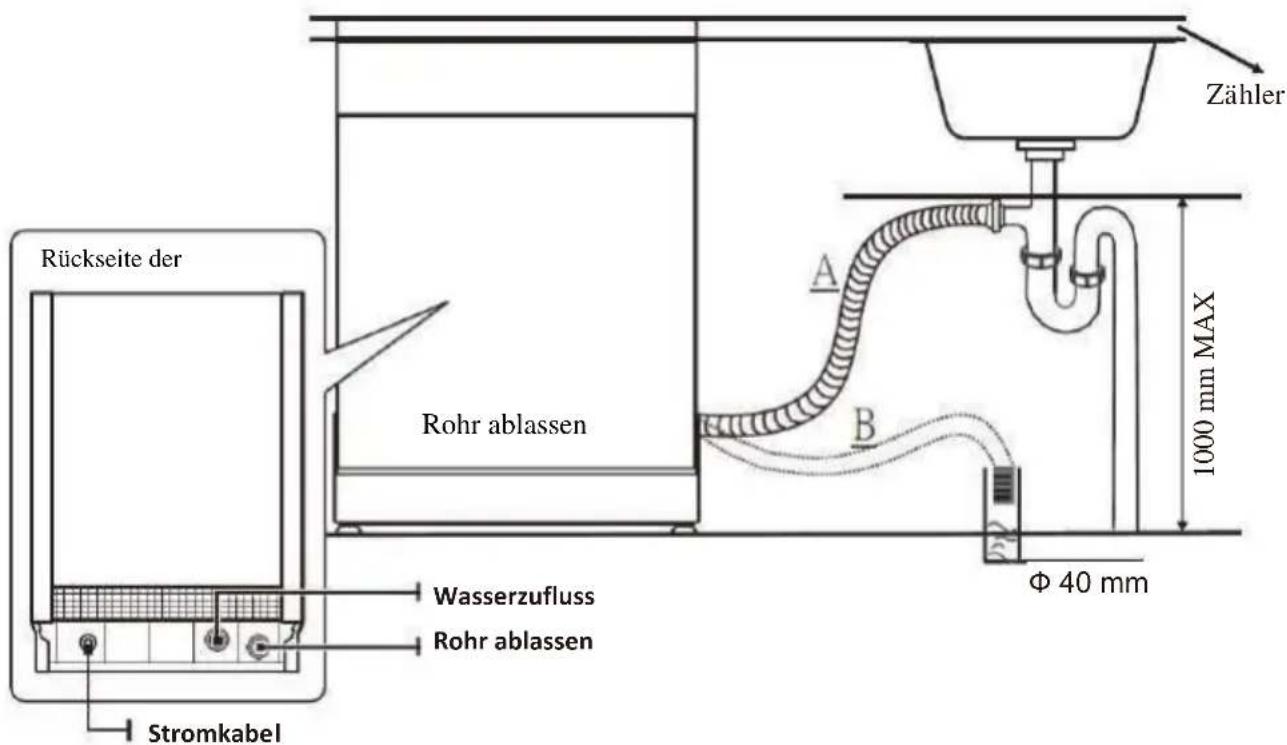

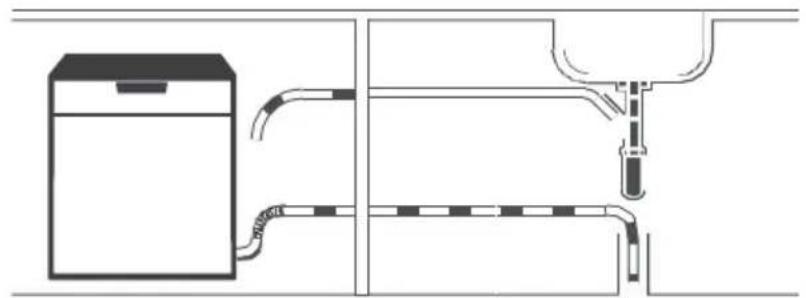

Führen Sie den Wasserablaufschlauch in ein Abflussrohr mit einem Durchmesser von mindestens 4 cm ein oder lassen Sie ihn in die Spüle laufen. Stellen Sie sicher, dass der Schlauch nicht verdreht oder geknickt ist. Die Höhe des Abflussrohrs muss weniger als 1000 mm betragen. Das offene Ende des Schlauchs sollte nicht in Wasser getaucht werden, um einen Rückfluss zu vermeiden.

⚠️ Bitte befestigen Sie den Ablaufschlauch sicher in Position A oder Position B.

Zähler Rückseite der Rohr ablassen A B 1000 mm MAX Wasserzufluss Rohr ablassen Stromkabel Φ 40 mm

So lassen Sie überschüssiges Wasser aus Rohren ab

Wenn sich die Spüle in einer Höhe von 1 m über dem Boden befindet, kann überschüssiges Wasser aus den Rohren nicht direkt in die Spüle abgelassen werden. In diesem Fall muss das Wasser in einer Schüssel oder einem anderen geeigneten Behälter gesammelt werden, der sich außerhalb und in einer Höhe befindet, die niedriger als die der Spüle ist.

Wasserentleerung

Schließen Sie den Ablaufschlauch an. Ü berprüfen Sie, ob es richtig installiert ist, um mögliche Undichtigkeiten zu vermeiden. Stellen Sie sicher, dass der Wasserablaufschlauch nicht geknickt oder gequetscht ist.

Schlauchverlängerung

Wenn Sie einen Verlängerungsschlauch benötigen, verwenden Sie unbedingt einen Abflussschlauch des gleichen Typs.

Dies sollte 4 Meter nicht überschreiten, da sonst die Reinigungsleistung des Geschirrspülers verringert wird.

Anschluss an den Siphon

Der Ablaufanschluss muss sich in einer Höhe von weniger als 100 cm (maximal) über dem Boden des Geschirrspülers befinden. Der Ablaufschlauch muss sicher befestigt sein.

Gerät einrichten

Stellen Sie den Geschirrspüler in die gewünschte Position. Die Rückseite sollte die dahinterliegende Wand berühren und die Seiten verlaufen entlang der Wand oder angrenzender Möbel. Der Geschirrspüler ist mit Wasserzufuhr- und - ablaufschläuchen ausgestattet, die entweder auf der rechten oder auf der linken Seite positioniert werden können, um eine korrekte Installation zu erleichtern.

Geräte-Upgrade

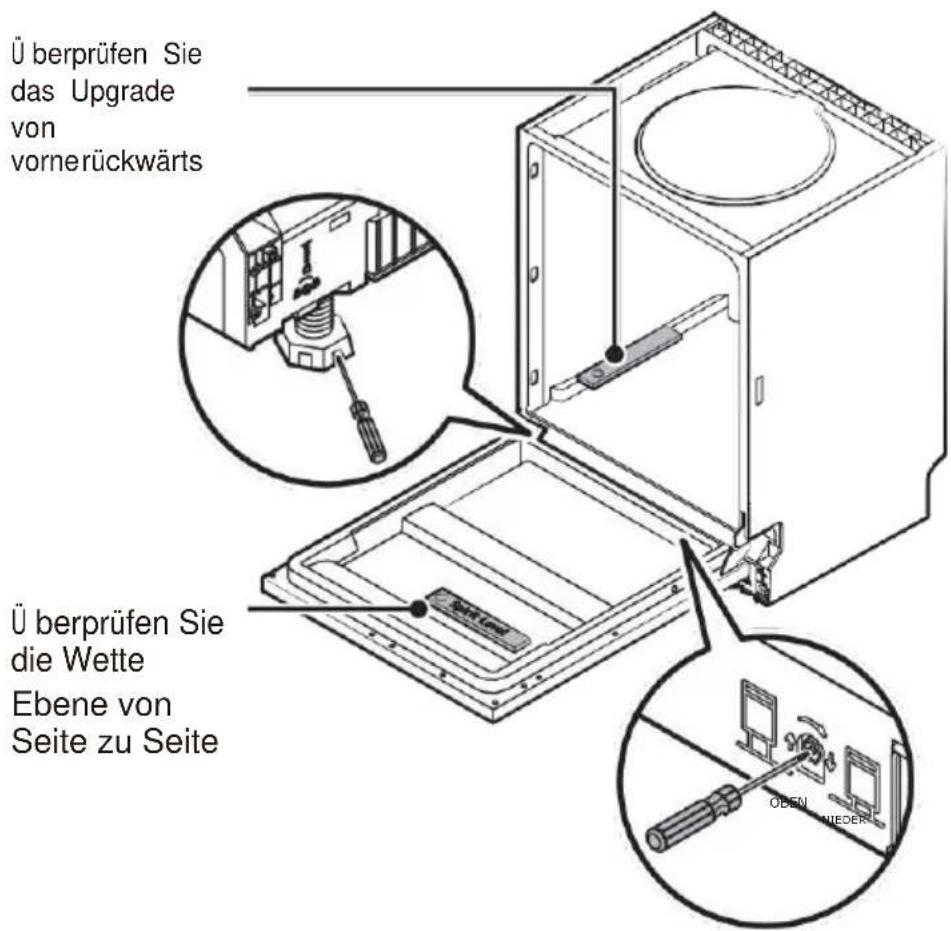

Sobald Sie den Geschirrspüler aufgestellt haben, kann die Höhe des Geschirrspülers durch Einstellen des Verschraubungsgrades der Beine geändert werden.

Nur für freistehende Geschirrspüler gelten.

Freie Pose

Nebeneinander von vorhandenen Möbeln

Der Geschirrspüler wurde mit einer Standardhöhe von 845 mm konstruiert und kann daher zwischen moderne Küchenschränke gleicher Höhe gestellt werden. Um eine perfekte Ausrichtung zu erzielen, wirken Sie auf die verstellbaren Füße.

Die laminierte Oberseite der Maschine erfordert keine besondere Wartung, da sie gegen Hitze, Kratzer und Flecken beständig ist.

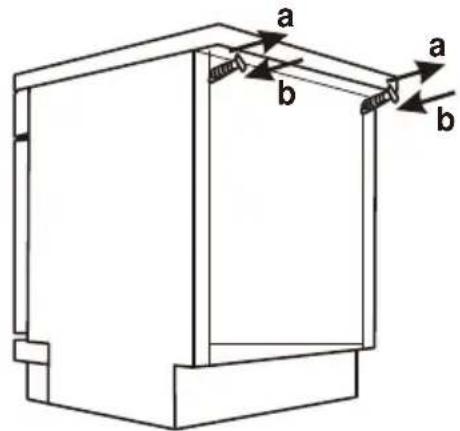

Unter einer vorhandenen Arbeitsplatte

(Installation unter einer Arbeitsplatte) Moderne Küchen haben eine einzigartige Arbeit, unter der grundlegende Möbel und Haushaltsgeräte eingesetzt werden. In diesem Fall müssen Sie lediglich die Arbeitsplatte entfernen, indem Sie die Schrauben an der Rückseite (a) lösen.

a b a b

Warning

Nach dem Entfernen der Arbeitsplatte MÜ SSEN die Schrauben wieder festgezogen werden (b). Die Höhe wird somit gemäß der internationalen Norm (ISO) auf 815 mm reduziert, und der Geschirrspüler passt perfekt unter die Arbeitsplatte.

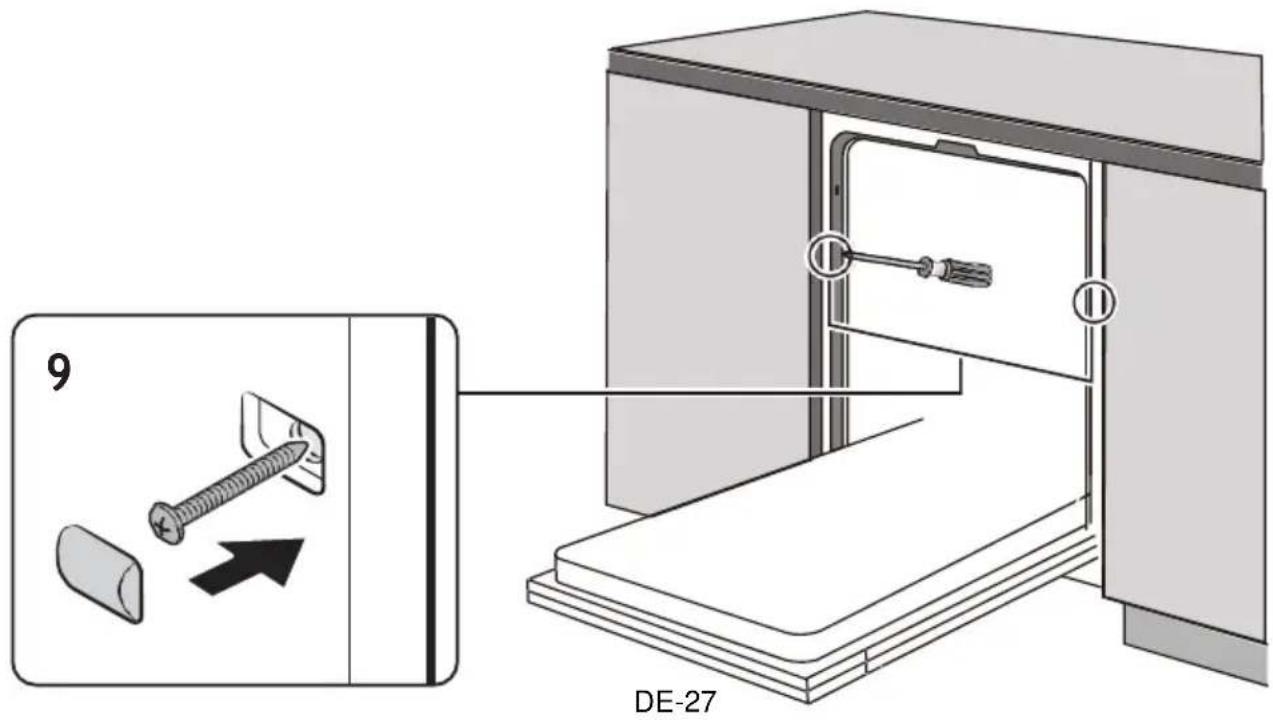

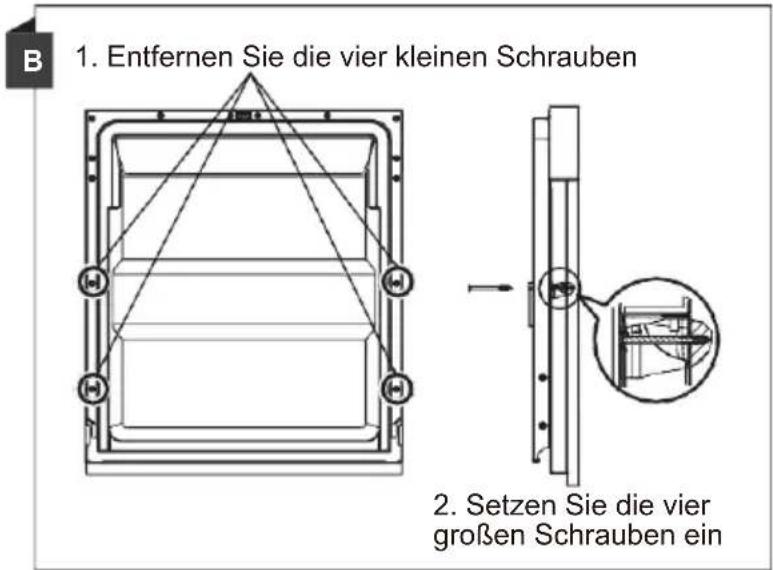

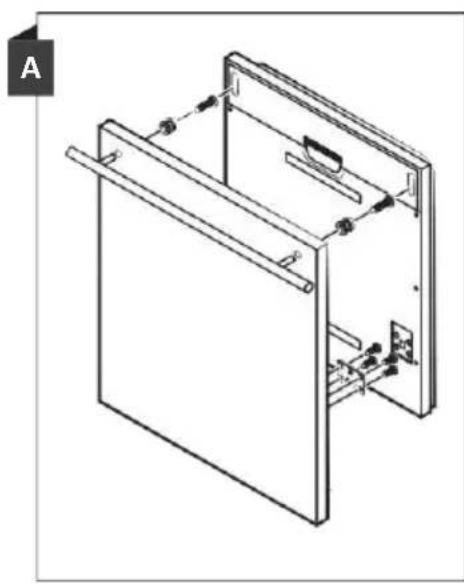

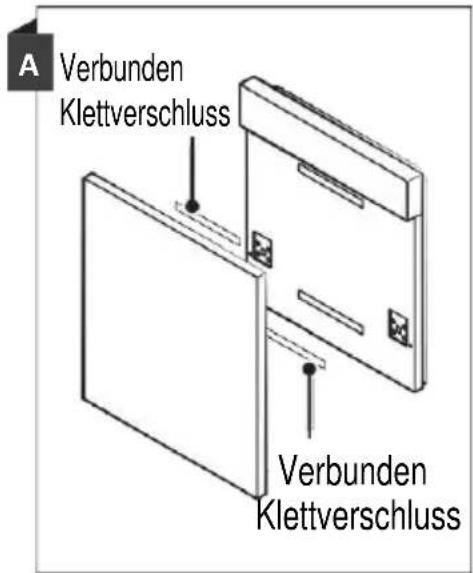

Unterputzmontage (\* für Einbaumodelle)

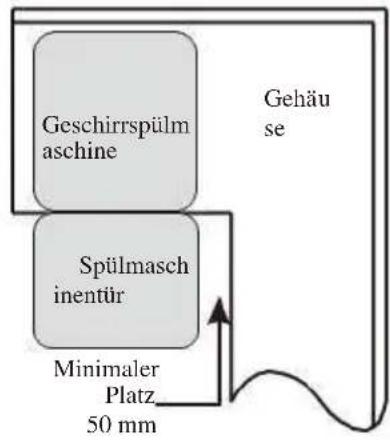

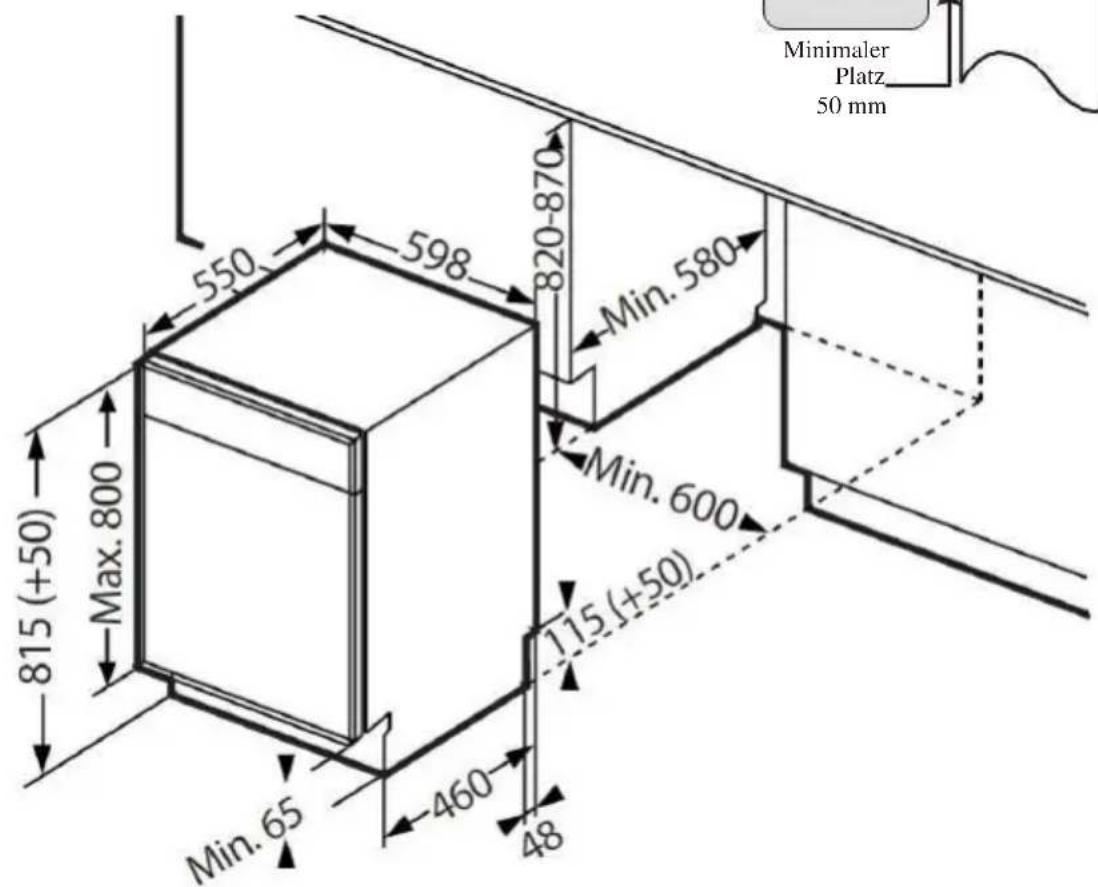

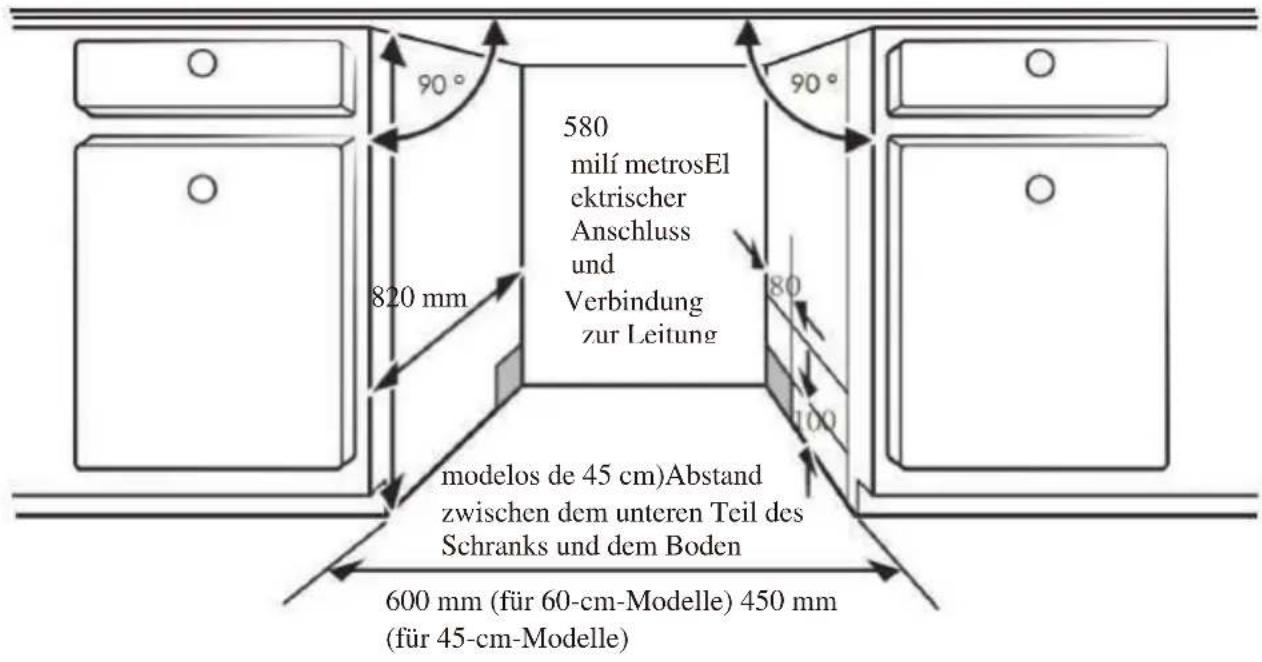

Schritt 1: Wählen Sie den besten Platz für die Spülmaschine

Der Geschirrspüler muss in der Nähe eines vorhandenen Wassereinlasshahns, eines Abflussschlauchs und einer Steckdose installiert werden. Abbildungen der Schrankabmessungen und der Einbaulage des Geschirrspülers.

1. Der Abstand zwischen der oberen Ebene des Geschirrspülers und dem oberen Teil des Schranks muss weniger als 5 mm betragen. Die Tür muss an den Seitenwänden des Schranks ausgerichtet sein.

580 milí metrosEl ektrischer Anschluss und Verbindung zur Leitung 820 mm 90° 90° 80 100 modelos de 45 cm)Abstand zwischen dem unteren Teil des Schranks und dem Boden 600 mm (für 60-cm-Modelle) 450 mm (für 45-cm-Modelle)

1. Wenn der Geschirrspüler in einem eckigen Schrank installiert ist, prüfen Sie, ob genügend Platz zum Ö ffnen der Tür vorhanden ist.

Minimaler Platz 50 mm 820-870 Min. 580 550 598 815 (+50) Max. 800 Min. 600 115 (+50) 460 Min. 65 48

HINWEIS :

Abhängig von der Position Ihrer Steckdose müssen Sie möglicherweise ein weiteres Loch in den gegenüberliegenden Schrank bohren.

Schritt 2: Abmessungen und Installation der Dekorplatte

Informationen zur Befestigung der Verkleidung an der Spülmaschinentür finden Sie in den Erläuterungen und im Installationsdiagramm unten.

Modell semi-integrierbar

Trennen Sie die beiden Klettbänder A und B, befestigen Sie den Klettstreifen A an der dekorativen Holzplatte und die gefilzten Klettbänder B an der Außentür des Geschirrspülers (siehe Abbildung A). Sobald das Panel positioniert ist, Befestigen Sie es mit Schrauben und Bolzen an der Außenseite der Tür (siehe Abbildung B).

A Verbunden Klettverschluss Verbunden Klettverschluss

B 1. Entfernen Sie die vier kleinen Schrauben 2. Setzen Sie die vier großen Schrauben ein

Voll integriertes Modell

Bringen Sie den Haken an der dekorativen Holzplatte an und stecken Sie ihn in den Schlitz an der Außenseite der Spülmaschinentür (siehe Abbildung A). Sobald die Verkleidung in Position ist, befestigen Sie sie mit Schrauben und Bolzen an der Außenseite der Tür (siehe Abbildung B).

schroeven1. Entfernen Sie die schroeven2. Setzen Sie die vier

Schritt 3: Einstellen der Spannung der Türfedern

1. Die richtige Spannung der Türfedern wird werkseitig eingestellt. Wenn Sie eine dekorative Platte installieren, muss die Spannung der Federn neu eingestellt werden. Drehen Sie die Einstellschraube, um die Spannung des Drahtseils festzuziehen oder zu lösen. Die Türfederspannung ist korrekt, wenn die Tür bleibt horizontal in der vollständig geöffneten Position, und dass es durch leichtes Drücken schließt.

Schritt 4: Installationsschritte für den Geschirrspüler

Bitte beachten Sie die in den Installationszeichnungen angegebenen Installationsschritte.

1. Befestigen Sie den Kondensationsstreifen unter der Arbeitsfläche des Schranks. Bitte stellen Sie sicher, dass der Kondensationsstreifen bündig mit der Kante der Arbeitsfläche abschließt. (2. Schritt)
2. Schließen Sie den Einlassschlauch an die Kaltwasserversorgung an.
3. Schließen Sie den Ablaufschlauch an.
4. Schließen Sie das Netzkabel an.
5. Stellen Sie den Geschirrspüler auf. (Schritt 4)
6. Nivellieren Sie den Geschirrspüler. Die Rückseite kann von der Vorderseite des Geschirrspülers aus eingestellt werden, indem die Schraube in der Mitte des Bodens des Geschirrspülers gedreht wird. Verwenden Sie zum Einstellen der Vorderfüße einen flachen Schraubendreher und drehen Sie die Vorderfüße bisdass der Geschirrspüler eben ist. (Schritt 5 bis Schritt 6)
7. Installieren Sie die Schranktür an der Außentür des Geschirrspülers. (Schritt 7 bis Schritt 10)
8. Stellen Sie die Spannung der Türfedern ein, indem Sie einen Inbusschlüssel im Uhrzeigersinn drehen, um die Federn links und rechts von der Tür festzuziehen. Andernfalls kann Ihr Geschirrspüler beschädigt werden. (Schritt 11)
9. Der Geschirrspüler muss ordnungsgemäß gesichert sein. Befestigen Sie die Seite mit einer Schraube.

9 DE-27

Schritt 5: Nivellieren Sie den Geschirrspüler

Der Geschirrspüler muss waagerecht stehen, um einen ordnungsgemäßen Korbbetrieb und eine optimale Waschleistung zu gewährleisten.

1. Stellen Sie eine Wasserwaage wie gezeigt an die Tür und auf das Regal in der Spülmaschine, um sicherzustellen, dass die Spülmaschine gerade ist.
2. Richten Sie den Geschirrspüler aus, indem Sie die drei Nivellierfüße einzeln einstellen.
3. Achten Sie beim Nivellieren des Geschirrspülers darauf, den Geschirrspüler nicht zu kippen.

Ü berprüfen Sie das Upgrade von vornerückwärts Ü berprüfen Sie die Wette Ebene von Seite zu Seite ÖBEN WIECER

HINWEIS:

Die maximal einstellbare Höhe der Füße beträgt 50 mm.

FEHLERSUCHE

Bevor Sie einen Techniker anrufen

Konsultieren Sie die Tabellen auf den folgenden Seiten. Dies kann dazu führen, dass Sie keinen Techniker anrufen können.

Problem	Mögliche Ursachen	Lösung
Der Geschirrspüler funktioniert nicht	Der Geschirrspüler startet nicht	Schließen Sie die Tür vollständig und stellen Sie sicher, dass sie sicher verriegelt ist.
	Das Netzteil oder die Stromleitung ist nicht angeschlossen, die Option Verzögerter Start wurde ausgewählt	Ü berprüfen Sie das Netzteil und schließen Sie es anInformationen zum Zurücksetzen finden Sie im Abschnitt Verzögerter Start dieses Handbuchs
	Kindersicherung aktiviert (ausgewählte Modelle)	Deaktivieren Sie die Kindersicherung, siehe Abschnitt Kindersicherung in diesem Handbuch
Der Geschirrspüler piept am Ende des Zyklus	Dies zeigt an, dass der Waschzyklus abgeschlossen ist und der Geschirrspüler piept
Die Spülhilfeanzeige leuchtet auf	Die LED-Anzeige zeigt "Lsb"	Klarspüler hinzufügen
Die Spülmaschine läuft zu lange	Der Geschirrspüler ist an kaltes Wasser angeschlossen	Ü berprüfen Sie den Geschirrspüler und stellen Sie sicher, dass er ordnungsgemäß an die Warmwasserversorgung angeschlossen ist
	Die Zykluszeit hängt davon ab, wie verschmutzt das Geschirr ist	Wenn das Geschirr sehr schmutzig ist, sind die automatischen, normalen Töpfe und Pfannen länger
	Desinfektionsoption ist ausgewählt	Wenn die Desinfektionsoption ausgewählt ist, erhöht sich die Zykluszeit, um die erforderliche Desinfektionstemperatur zu erreichen
Das Geschirr ist nicht sauber genug	Der Wasserdruck ist vorübergehend niedrig	Verwenden Sie Ihren Geschirrspüler, wenn der Wasserdruck normal ist
	Die Temperatur des in den Geschirrspüler eintretenden Wassers ist niedrig	Stellen Sie sicher, dass der Geschirrspüler an die Warmwasserversorgung angeschlossen ist.Versuchen Sie nicht, Ihren Geschirrspüler zu benutzen, wenn an anderer Stelle im Haus heißes Wasser verwendet wird.
	Das Geschirr ist zu nahe beieinander geladen.	Laden Sie das Geschirr erneut gemäß Bedienungsanleitung. Fügen Sie je nach Wasserhärte und gewähltem Zyklus Reinigungsmittel hinzu. Verwenden Sie frisches Reinigungsmittel
	Der ausgewählte Zyklus ist nicht für Verschmutzungen durch Lebensmittel geeignet.	Wählen Sie einen anderen Zyklus mit einer längeren Waschzeit.
	Die Sprüharme sind durch einige Elemente blockiert.	Stellen Sie sicher, dass sich der Sprüharm frei drecht
Der Geschirrspüler funktioniert nicht	Der Geschirrspüler startet nicht	Schließen Sie die Tür vollständig und stellen Sie sicher, dass sie sicher verriegelt ist.
	Das Netzteil oder die Stromleitung ist nicht angeschlossen, die Option Verzögerter Start wurde ausgewählt	Ü berprüfen Sie das Netzteil und schließen Sie es anInformationen zum Zurücksetzen finden Sie im Abschnitt Verzögerter Start dieses Handbuchs
	Kindersicherung aktiviert (ausgewählte Modelle)	Deaktivieren Sie die Kindersicherung, siehe Abschnitt Kindersicherung in diesem Handbuch
Das Geschirr trocknet nicht ausreichend	Der Klarspülerspender ist leer	Füllen Sie den Klarspülerspender oder fügen Sie einen Klarspüler hinzu.
	Falsches Laden von Geschirr	Laden Sie das Geschirr erneut gemäß Bedienungsanleitung.
	Der von Ihnen gewählte Zyklus beinhaltet kein Trocknen	Wählen Sie den geeigneten Zyklus einschließlich Trocknen
Das Geschirr hat Flecken und Kalkablagerungen	Die Wasserhärte ist zu hoch	Installieren Sie einen Wasserenthärter, wenn die Wasserhärte extrem hoch ist
	Falsches Laden von Geschirr	Laden Sie das Geschirr erneut gemäß Bedienungsanleitung.
	Sie verwenden eine alte Klarspüler	Verwenden Sie ein frisches Klarspüler
	Der Klarspülerspender ist leer	Geben Sie die Klarspüler in den Spender
	Sie verwenden zu viel Waschmittel	Reduzieren Sie die Waschmittelmenge, wenn Sie weiches Wasser verwenden.
	Die Einlasswassertemperatur überschreitet 158 ° F.	Senken Sie die Einlasswassertemperatur
Sie haben Waschmittel im Waschmitteltank gelassen	Waschmittel ist möglicherweise zu alt	Verwenden Sie frisches Reinigungsmittel
	Der Sprüharm ist blockiert	Laden Sie das Geschirr und achten Sie darauf, dass die Sprüharme nicht blockiert sind.
Waschmittelspender schließt nicht	Fehlfunktion der Abdeckung des Waschmittelspenders	Fügen Sie Waschmittel und Klarspüler gemäß den Anweisungen im Handbuch hinzu.
Das Wasser bleibt in der Spülmaschine.	Der vorherige Zyklus ist nicht abgeschlossen oder wurde unterbrochen.	Wählen Sie den entsprechenden Zyklus aus, wie im Handbuch erläutert.
Der Geschirrspüler läuft nicht richtig ab	Der Drain-Kreislauf ist blockiert	Ü berprüfen Sie den Luftspalt, falls vorhanden. Stellen Sie sicher, dass die Entsorgungseinheit für Lebensmittelabfälle leer ist, wenn der Geschirrspüler daran angeschlossen ist
	Der Ablaufschlauch ist geknickt	Stellen Sie sicher, dass der Ablaufschlauch ordnungsgemäß an die Spüle angeschlossen ist
Vorhandensein von Schaum im Tank	Sie verwenden das falsche Reinigungsmittel	Stellen Sie sicher, dass Sie nur Spülmittel verwenden
Spülmaschine leckt	Ü berschüssiger Schaum, der durch die Verwendung eines falschen Reinigungsmittels verursacht wird	Stellen Sie sicher, dass Sie nur das richtige Spülmittel verwenden
	Der Geschirrspüler ist nicht ausbalanciert	Den Geschirrspüler ausbalancieren
Schwarze oder graue Flecken auf dem Geschirr	Aluminiumutensilien reiben am Geschirr.	Ordnen Sie das Geschirr neu an und stellen Sie sicher, dass das Einlasswasser nicht weniger als 120 Stunden beträgt
	Kaffee und Tee verschmutzen	Verwenden Sie einen speziellen Fleckenreiniger, um alle Verschmutzungen zu entfernen
Vorhandensein von Flecken im Tank	Rötliche Flecken	Sie werden durch bestimmte Lebensmittel aus Tomaten verursacht; Nur ein Spülgang nach dem Laden reduziert die Farbe.
Geräusche	Ö ffnen des Waschmitteltanks \ Geräusch der Ablasspumpe	Das ist normal
	Ein harter Gegenstand ist in das Waschmodul eingedrungen. Sobald das Objekt gequetscht ist, sollte der Ton aufhören.	Wenn das Geräusch nach einem vollständigen Zyklus weiterhin besteht, wenden Sie sich an den Kundendienst.
Der Geschirrspüler füllt sich nicht	Der Wasserhahn ist geschlossen.	Ü berprüfen Sie, ob der Wasserhahn geöffnet ist
	Die Türverriegelung ist möglicherweise nicht richtig gesichert.	Stellen Sie sicher, dass die Tür geschlossen ist.

Ladekörbe nach EN60436:

1. Oberer Korb:

Nummer	Artikel
1	Tassen
2	Untertassen
3	Brille
4	Tassen
5	Kochtopf
6	Kleiner Topf

2. Unterer Korb:

2 11 8 10 13 14 127 9

Nummer	Artikel
7	Dessertteller
8	Teller
9	Suppenteller
10	Ovale Servierplatte
11	Melamin-Dessertgerichte
12	Melaminschalen
13	Glasschalen
14	Dessertschalen
15	Besteckkorb

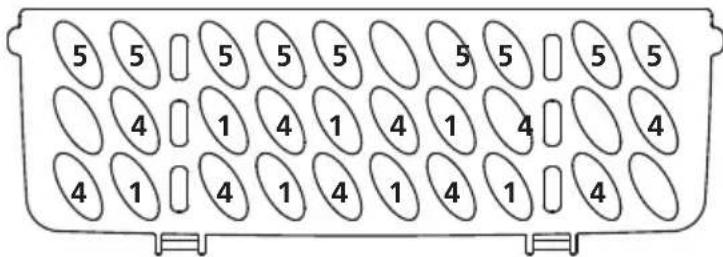

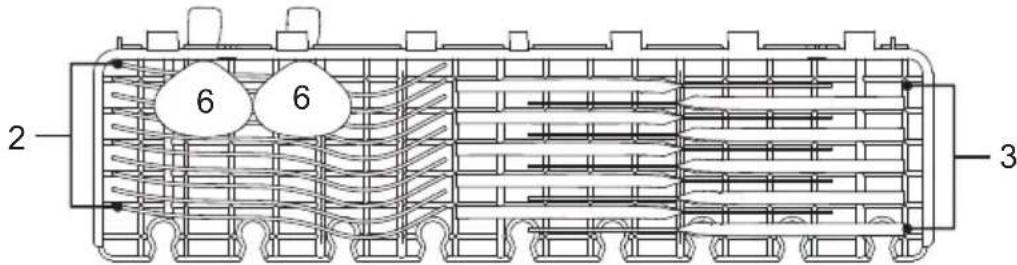

3. Besteckunterstützung:

2 6 6 3

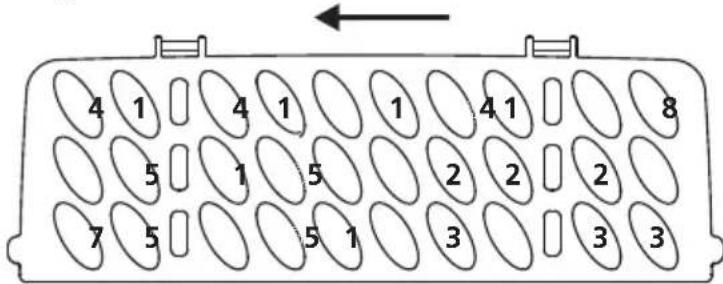

HINWEIS:

Bitte stellen Sie leichtes Geschirr auf den oberen Korbständer. Gesamtgewicht muss weniger als 1,5 kg betragen.

4 1 4 1 1 4 1 8 5 1 5 2 2 2 7 5 5 1 3 3 3

5 5 5 5 5 5 5 5 5 5 4 1 4 1 4 1 4 1 4 4 1 4 1 4 1 4 1 4

1 2 3 4 5 6 7 8

Informationen für Vergleichbarkeitstests gemäß EN60436

Kapazität: 13 Gedecke

Obere Korbposition: niedrige

Position

Programm: ECO

Einstellung der Klarspüler: max

Weichspülereinstellung: H3

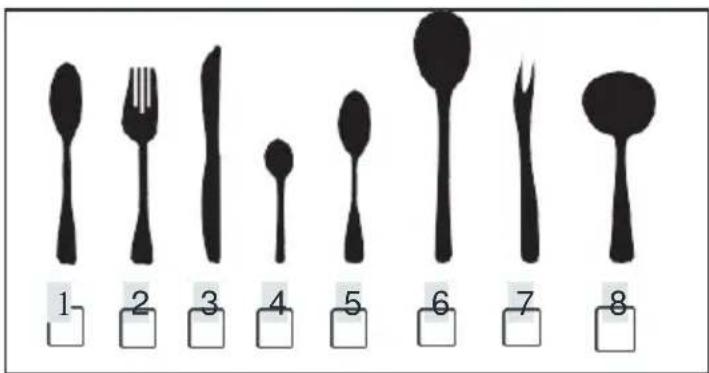

Numme r	Artikel
1	Suppenlöffel
2	Gabeln
3	Messer
4	Kaffeelöffel
5	Dessertlöffel
6	Löffel servieren
7	Gabeln servieren
8	Schöpflöffel

SCHNELLER BENUTZERHANDBUCH

Für die ausführliche Bedienungsanleitung lesen Sie bitte den entsprechenden Inhalt in der Bedienungsanleitung.

Geschirrspüler einbauen

(Siehe Abschnitt 5 „INSTALLATIONSANLEITUNG“ in TEIL I: generische Version.)

2 Beseitigung großer Rückstände auf Bedeckt

de Innere → Draußen

laden

5 Programm auswählen und Geschirrspüler bedienen

BENUTZEN SIE IHREN SPÜ LMASCHINE

Bedienung des Bedienfelds

1	Essen	Drücken Sie diese Taste, um Ihren Geschirrspüler einzuschalten. Der Bildschirm leuchtet auf.
2	Programm	Drücken Sie diese Taste, um das entsprechende Waschprogramm auszuwählen. Die entsprechende Anzeigelampe leuchtet auf.
3	Halbaufgeladen	Für kleine Lasten können Sie die Option Halblast auswählen. Der Waschzyklus wird nur im oberen Korb oder im unteren Korb durchgeführt und spart somit Energie. Um diese Option zu aktivieren, drücken Sie bitte die Halblasttaste auf dem Bedienfeld.
4	Extra trocknen	Wenn Sie Ihr Geschirr intensiver trocknen möchten, wählen Sie bitte diese Option. Sie können es auf dem Bedienfeld aktivieren. Die entsprechende Anzeige leuchtet auf.
5	Kindersicherheit	Mit dieser Option können Sie die Tasten des Bedienfelds - mit Ausnahme des Netzschalters - sperren, um zu verhindern, dass Kinder beim Drücken der Bedienfeldtasten versehentlich den Geschirrspüler einschalten. Halten Sie die Taste zum Trocknen 3 Sekunden lang gedrückt, um die Tasten auf dem Bedienfeld zu sperren oder zu entsperren.
6	Verspätete Abreise	Drücken Sie die Verzögerungstaste, um die Startzeit der Verzögerung zu erhöhen. Verzögern Sie einen Zyklus in Schritten von einer Stunde um bis zu 24 Stunden. Drücken Sie nach dem Einstellen der Startzeit für die Verzögerung die Start / Pause-Taste, um zu starten.
7	An aus	Zum Starten des ausgewählten Waschprogramms oder zum Anhalten, wenn der Geschirrspüler in Betrieb ist.

Display banner

8	Programmanzeige	IntensivFür stark verschmutzte Gerichte, Töpfe,Töpfe, Pfannen usw., die normalerweise mitgetrockneten Lebensmitteln verschmutzt sind. | 0 KODies ist ein Standardprogramm, das zumReinigen von Geschirr geeignet ist, und es ist daseffizienteste Programm in Bezug auf denkombinierten Wasser- und Energieverbrauch fürdiese Art von Geschirr. GlasFür leicht verschmutztes Geschirr und Gläser. 90 minFür normal verschmutztes Besteck daserfordern schnelles Waschen. SchnellEine kürzere Wäsche für leicht verschmutztesBesteck, das nicht getrocknet werden muss. Automatische ReinigungDieses Programm hilft bei der effektiven Reinigungdie Spülmaschine automatisch.
9	IndikatorWarnung	KlarspülerWenn der Indikator " * " leuchtet, ist die Spülhilfeniedrig und muss hinzugefügt werden. SalzWenn der Indikator " ∈ingeschaltet ist, ist derSalzgehalt niedrig und muss hinzugefügt werden. Ausfall der WasserversorgungWenn der Indikator " " " leuchtet, bedeutet dies, dassdieWasserhahn ist geschlossen.
10	8:88	Anzeige des verzögerten Starts, der Fehlercodes usw.

Der Wasserenthärter muss manuell mit dem Wasserhärte-Einstellrad eingestellt werden.

Der Wasserenthärter wurde entwickelt, um Mineralien und Salze aus dem Wasser zu entfernen Dies würde sich nachteilig oder negativ auf den Betrieb des Geräts auswirken.

Je mehr Mineralien vorhanden sind, desto härter ist Ihr Wasser.

Der Wasserenthärter sollte entsprechend der Wasserhärte in Ihrer Nähe eingestellt werden. Die örtliche Wasserbehörde kann Ihnen Ratschläge zur Wasserhärte in Ihrer Region geben.

Salzverbrauch anpassen

Der Geschirrspüler ist so ausgelegt, dass die verbrauchte Salzmenge an die Härte des verwendeten Wassers angepasst werden kann. Ziel ist es, den Salzkonsum zu optimieren und zu personalisieren.

Bitte befolgen Sie die folgenden Schritte, um die Salzaufnahme anzupassen.

1. Schalten Sie den Geschirrspüler ein.
2. Halten Sie die Programmtaste länger als 5 Sekunden gedrückt, um den Wasserenthärter-Einstellmodus innerhalb von 60 Sekunden nach dem Einschalten des Geräts zu starten
3. Drücken Sie die Programmtaste, um die entsprechende Einstellung für Ihre lokale Umgebung auszuwählen. Die Parameter ändern sich gemäß folgendem Sequenzmuster: H1->H2->H3->H4->H5->H6;
4. Drücken Sie den Netzschalter, um das Abstimmungsmuster zu vervollständigen.

WASSERHÄRTE				Grad des Wasserenthärter	Salzverbrauch (Gramm / Zyklus)
Deutsch: dH	Französisch: fH	Britisch: Clarke	Mmol / 1
0 - 5	0 - 9	0 - 6	0 - 0,94	H1	0
6 - 11	10 - 20	7 - 14	1,0 - 2,0	H2	9
12 - 17	21 - 30	15 - 21	2.1 - 3.0	H3	12
18 - 22	31 - 40	22 - 28	3.1 - 4.0	H4	20
23 - 34	41 - 60	29 - 42	4.1 - 6.0	H5	30
35 - 55	61 - 98	43 - 69	6.1 - 9.8	H6	60

1^ = 1,25^ Clarke = 1,78^ = 0,178mmol / l

Werkseinstellung: H3

Informationen zum Grad der Wasserhärte erhalten Sie von Ihrem örtlichen Wasserversorger.

HINWEIS :

Wenn Ihr Modell keinen Wasserenthärter hat, können Sie diesen Abschnitt überspringen. Wasserenthärter

Die Härte des Wassers variiert von Gebiet zu Gebiet. Wenn Sie hartes Wasser in der Spülmaschine verwenden, bilden sich Ablagerungen auf Geschirr und Besteck. Das Gerät ist mit einem speziellen Weichmacher ausgestattet, der mithilfe eines speziell entwickelten Salzreservoirs Kalk und Mineralien aus dem Wasser entfernt.

Geschirr vorbereiten und laden

• Bevorzugen Sie den Kauf von Utensilien mit der Aufschrift "spülmaschinenfest".
• Wählen Sie für empfindliche Utensilien ein Programm aus, das bei der niedrigstmöglichen Temperatur arbeitet.
• Nehmen Sie Ihre Gläser und Ihr Besteck nicht unmittelbar nach Programmende aus der Spülmaschine, um Schäden zu vermeiden.

Arten von Materialien

Sind nicht kompatibel

• Besteck mit Holz-, Porzellan- oder Perlmuttgriffen
• Kunststoffgegenstände, die nicht hitzebeständig sind
• Altes Besteck mit geklebten Elementen, die nicht gegen hohe Temperaturen beständig sind
• Besteck oder Geschirr mit Kleber
  • Zinn- oder Kupferelemente
• Kristallgläser
• Stahlgegenstände, die rosten können
• Holztabletts
• Kunstfaserobjekte

Sind kompatibel, aber mit möglichen langfristigen Auswirkungen

• Einige Arten von Gläsern können nach einer Reihe von Wäschen anlaufen
• Silber- und Aluminiumteile neigen dazu, sich beim Waschen zu verfärben
• Glasmuster können verblassen, wenn sie häufig in der Spülmaschine gewaschen werden

Empfehlungen zum Beladen des Geschirrspülers

Große Mengen an Speiseresten abkratzen. Erweichen Sie verbrannte Speisereste in Ihren Töpfen und Pfannen. Das Geschirr muss nicht unter fließendem Wasser gespült werden.

Beachten Sie die folgenden Laderichtlinien, um eine optimale Leistung des Geschirrspülers sicherzustellen.

(Die Funktionalität und das Erscheinungsbild der Körbe können je nach Modell variieren.)

Stellen Sie die Gegenstände wie folgt in die Spülmaschine:

• Gegenstände wie Tassen, Gläser, Töpfe / Pfannen usw. müssen sein nach unten zeigen.

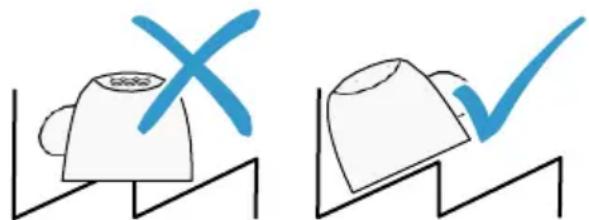

• Gebogene oder vertiefte Gegenstände sollten in einem Winkel angeordnet werden, damit das Wasser abfließen kann.
• Alle Utensilien sind sicher gestapelt und können nicht umkippen.
• Alle Utensilien sind so positioniert, dass sich die Sprüharme während des Waschens frei drehen können.

• Ordnen Sie hohle Gegenstände wie Tassen, Gläser, Töpfe usw. mit der Öffnung nach unten an, um zu verhindern, dass sich Wasser im Behälter oder im tiefen Boden ansammelt.

• Geschirr und Besteck dürfen nicht ineinander oder übereinander liegen.

• Um Beschädigungen zu vermeiden, dürfen sich die Brillen nicht berühren.
• Der obere Korb bietet Platz für empfindlichere und leichtere Gegenstände wie Gläser, Kaffee- und Teetassen.
• Messer mit langen Klingen in aufrechter Position sind eine potenzielle Gefahr!
• Lange und / oder scharfe Besteckgegenstände wie Schnitzmesser sollten horizontal im oberen Korb positioniert werden.
• Bitte vermeiden Sie eine Ü berlastung Ihres Geschirrspülers. Dies ist wichtig, um gute Ergebnisse zu erzielen und einen angemessenen Energieverbrauch sicherzustellen.

HINWEIS :

Sehr kleine Gegenstände sollten nicht in der Spülmaschine gewaschen werden, da sie leicht aus dem Korb fallen können.

ENTFERNUNG DER GERICHTE!

Um zu verhindern, dass Wasser vom oberen zum unteren Korb fließt, empfehlen wir, den unteren Korb vor dem oberen Korb zu leeren.

WARNUNG

Das Geschirr kann heiß sein! Nehmen Sie Ihre Gläser und Ihr Besteck nach Programmende 15 Minuten lang nicht aus der Spülmaschine, um Schäden zu vermeiden.

Laden des oberen Korbs

Der obere Korb ist für empfindlichere und leichtere Gegenstände wie Gläser, Kaffee- und Teetassen, Untertassen sowie Geschirr, Schälchen und flache Töpfe ausgelegt (vorausgesetzt, sie sind nicht zu schmutzig). Stellen Sie Geschirr und Küchenutensilien so auf, dass sie nicht durch Sprühen von Wasser bewegt werden können.

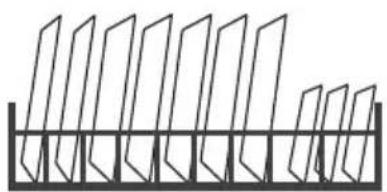

Laden des unteren Korbs

Wir empfehlen, große Gegenstände und die schwieriger zu reinigenden Gegenstände in den unteren Korb zu legen. Dies sind Töpfe, Pfannen, Deckel, Serviergeschirr und Schalen, wie in der folgenden Abbildung gezeigt. Serviergeschirr und Deckel werden am besten an der Seite der Regale platziert, um ein Blockieren der Drehung des oberen Sprüharms zu vermeiden.

Der empfohlene maximale Durchmesser für Geschirr vor dem Waschmittelspender beträgt 19 cm, um dessen Ö ffnung nicht zu blockieren.

Laden des Besteckkorbs

Das Besteck muss getrennt voneinander korrekt in den Besteckhalter gelegt werden. Stellen Sie sicher, dass die Utensilien nicht zusammenpassen. Dies kann zu schlechten Waschergebnissen führen.

WARNUNG

Lassen Sie keinen Gegenstand durch den Boden laufen.

Laden Sie scharfe Utensilien immer mit der sich verjüngenden Spitze nach oben Nieder!

Rolle von Klarspüler und Waschmittel

Die Spülhilfe wird während der letzten Spülung freigegeben, um zu verhindern, dass Wasser auf Ihrem Geschirr Tröpfchen bildet, die Flecken und Streifen hinterlassen können. Es verbessert auch die Trocknung, indem das Wasser besser aus dem Geschirr abfließen kann.

Ihre Spülmaschine ist für die Verwendung mit flüssigem Klarspüler ausgelegt.

WARNUNG

Verwenden Sie nur Spülmittel. Füllen Sie den Klarspülerspender niemals mit anderen Substanzen (zB Spülmittel). Sie können das Gerät beschädigen.

Füllintervall des Klarspülers

Es sei denn, die Spülwarnleuchte ( ) auf dem Bedienfeld nicht e damit es aussteigen, Sies könnten ez immer s es Timer lbeim wann erforderlich von de das Farber de indicator opTick de nivea u s Daneben Stecker . Wenn der Klarspülerbehälter voll ist, erlischt die Anzeige vollständig beim u schwarz . Das Schnitt du point Nein ir diminue beim u fur und beim gemessen Wase Der Klarspüler fällt ab. Lassen Sie die Klarspüler niemals unter 1/4 des Tanks fallen. Wenn der Füllstand des Klarspülers abnimmt, ändert sich die Größe des schwarzen Punkts auf der Anzeige des Füllstands des Klarspülers, wie unten gezeigt.

Voll

3/4 voll

1/2 voll 1/4 voll

○Leer

Füllstandsanzeige

Rolle des Waschmittels

Die chemischen Inhaltsstoffe, aus denen das Waschmittel besteht, sind für die Entfernung erforderlich. Zerkleinern und Verteilen des gesamten Schmutzes in der Spülmaschine. Die meisten handelsüblichen Reinigungsmittel sind für diesen Zweck geeignet.

WARNUNG

- Geeignete Verwendung von Reinigungsmittel Verwenden Sie nur Reinigungsmittel, die speziell für Geschirrspüler entwickelt wurden. Halten Sie Ihr Waschmittel kühl und trocken. Geben Sie das Waschpulver kurz vor Beginn des Waschzyklus in den dafür vorgesehenen Spender.

Spülmittel sind ätzend! Bewahren Sie Spülmittel außerhalb der Reichweite von Kindern auf.

Füllen Sie den Klarspülerbehälter

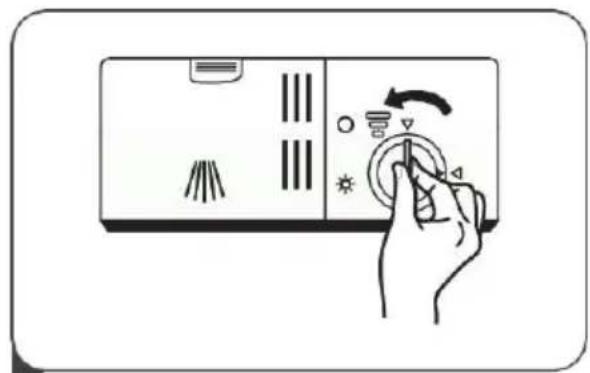

1 Entfernen Sie den Deckel vom Klarspülerbehälter, indem Sie ihn gegen den Uhrzeigersinn drehen.

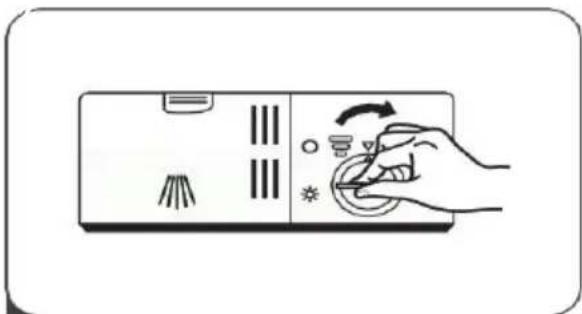

3 Schließen Sie den Deckel des Klarspülerbehälters, indem Sie ihn im Uhrzeigersinn drehen.

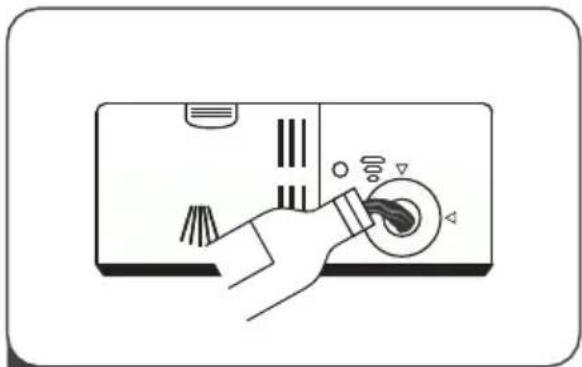

2 Gießen Sie die Klarspüler in die Verteiler, indem verhindert wird, dass er überläuft.

HINWEIS :

Wischen Sie verschüttete Klarspüler mit einem saugfähigen Tuch ab, um übermäßiges Schäumen beim nächsten Waschen zu vermeiden.

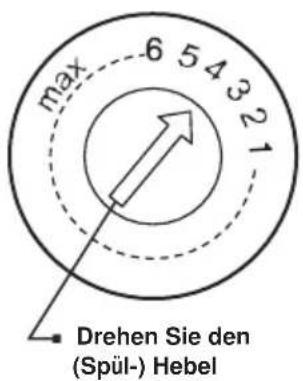

Einstellung der Flüssigkeit Spülen

max 6 5 4 3 2 1 Drehen Sie den (Spül-) Hebel

Drehen Sie das Spülhilfewählrad auf eine Zahl zwischen 1 und 6. Je höher die Zahl, desto mehr Spülmittel verwendet der Geschirrspüler. Wenn das Geschirr schlecht getrocknet ist oder Flecken aufweist, stellen Sie den Drehknopf auf die obere Zahl, bis das Geschirr frei von Flecken ist. Reduzieren Sie den Füllstand, wenn Ihr Geschirr klebrige weiße Flecken aufweist oder wenn Ihre Gläser oder Messer einen bläulichen Film haben.

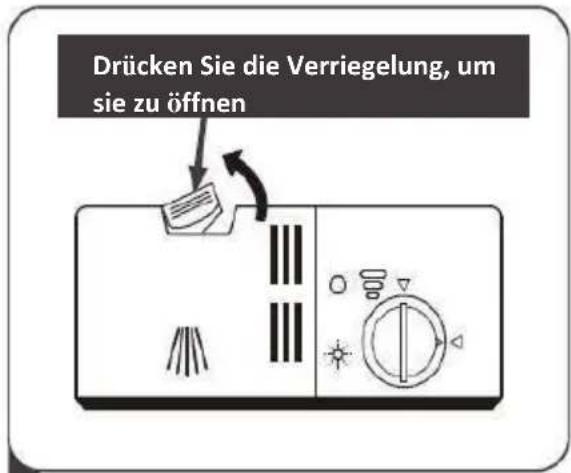

Füllen Sie den Waschmittelbehälter

Drücken Sie die Verriegelung, um sie zu öffnen

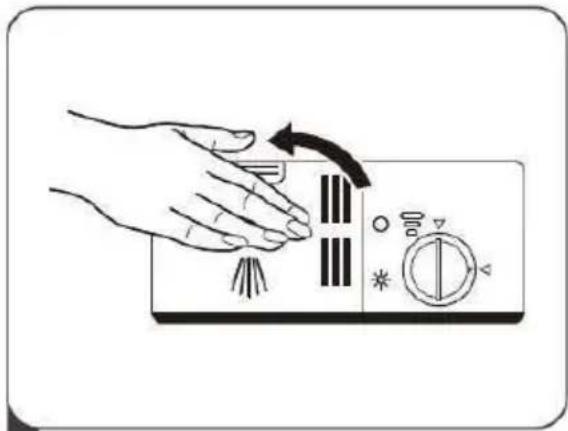

1 Drücken Sie auf die Entriegelung am Waschmittelspender, um die Abdeckung zu öffnen.

3 Schließen Sie die Abdeckung und drücken Sie sie nach unten, bis sie einrastet.

A B

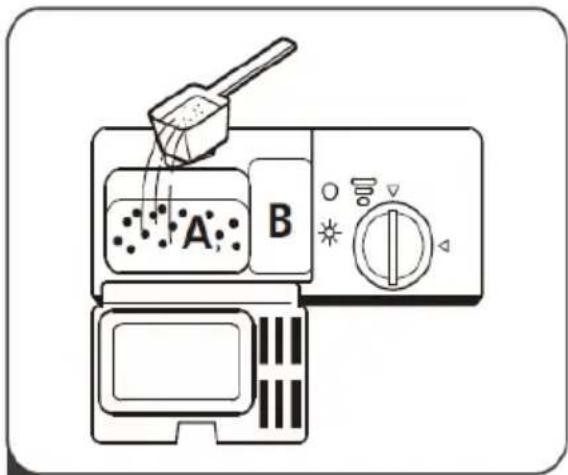

2 Geben Sie Waschmittel in den größeren Hohlraum (A) für den Hauptwaschzyklus. Für schmutzigeres Geschirr auch Waschmittel in den kleineren Hohlraum (B) für den Vorwaschgang geben.

HINWEIS :

• Beachten Sie, dass die Einstellung je nach Verschmutzung des Wassers variieren kann.
• Bitte beachten Sie die Empfehlungen des Herstellers auf der Verpackung Ihres Waschmittels.

PROGRAMMIEREN DES SPÜ LMASCHINENS

Waschzyklus Tisch

Die folgende Tabelle zeigt die Programme, die am besten zu den Lebensmittelrückständen und der benötigten Waschmittelmenge passen. Es gibt auch verschiedene Informationen zu den Programmen.

( ● zeigt an, dass dem Klarspülerspender eine Spülhilfe hinzugefügt werden muss.

Programm	Beschreibung der Zyklus	Waschmittelvorwaschen /waschen	Dauer
			Betrieb(min)	Energie(kWh)	Wasser(L)	Klarspüler
[WC2]Intensiv	Vorwäsche (50 °C)Waschen (65 °C)SpülenSpülenSpülen (65 °C)Trocken	4/16 g(1 oder 2 Einheiten)	205 1.621	17.8		●
ECO(* IM60436)	VorwäscheWaschen (45 °C)Spülen (60 °C)Trocken	4/16 g(1 oder 2 Einheiten)	230 0,923	11.0		●
—Glas	VorwäscheWaschen (50 °C)Spülen (1 Stück)Spülen (65 °C)Trocken	4/16 g	120 1.100	14.2		●
90 min	Waschen (60 °C)SpülenSpülen (65 °C)Trocken	20 g(1 Stück)	90 1.350		11.5	●
Schnell	Waschen (50 °C)SpülenSpülen (45 °C)	20 g(1 oder 2 Einheiten)	30 0,751		11.2	○
Reinigungautomatisch	VorwäscheWaschen (70 °C)SpülenSpülen (70 °C)	4/16 g(1 oder 2 Einheiten)	145 1.332		14.6	●

HINWEIS :

DE60436::Dieses Programm ist der Testzyklus. Angaben zur

Vergleichbarkeitsprüfung nach EN 60436.

Räum das Geschirr auf

Lagern Sie das Geschirr ordnungsgemäß, um das Spülergebnis zu optimieren und eine Beschädigung Ihrer Sattelschale und Ihres Geräts zu vermeiden.

Rat

• Die Verwendung des Geschirrspülers spart Ihnen Energie und Wasser im Vergleich zum Waschen von Hand.
• Um den Energie- und Wasserverbrauch zu optimieren, laden Sie die Maschine bis zur angegebenen Anzahl von Standardabdeckungen.
• Für beste Wasch- und Trocknungsergebnisse konvexe und konkave Teile in einem Winkel platzieren, damit das Wasser abfließen kann.

1. Entfernen Sie grobe Speisereste von Ihrem Geschirr
   Spülen Sie das Geschirr nicht unter fließendem Wasser vor, um Ressourcen zu sparen.
2. Stellen Sie das Geschirr unter Berücksichtigung der folgenden Anweisungen weg:

- Bewahren Sie stark verschmutztes Geschirr im unteren Geschirrkorb auf. p. Ex. Die Aufläufe. Die erhöhte Intensität des Strahls verbessert das Reinigungsergebnis.

- Stellen Sie sicher, dass Ihr Geschirr in Ihrer Spülmaschine stabil ist, um eine Beschädigung Ihres Geschirrs zu vermeiden.

- Verhindern Sie Verletzungen, indem Sie das Besteck mit der scharfen, spitzen Seite nach unten legen.

– Stellen Sie die Behälter mit den Öffnungen nach unten auf, damit sich kein Wasser darin ansammelt.

- Vermeiden Sie es, die As-Persion-Arme in ihrer Rotation zu blockieren

—Legen Sie keine kleinen Teile in den Tablettenaufnahmehohlraum und vermeiden Sie es, die Tablette mit Geschirr zu überladen, um die Abdeckung des Waschmittelfachs nicht zu blockieren.

Waschzyklus starten

1. Nehmen Sie den oberen und unteren Korb heraus, laden Sie das Geschirr und stellen Sie es zurück. Es wird empfohlen, zuerst den unteren Korb und dann den oberen Korb zu laden.
2. Gießen Sie das Waschmittel ein.
3. Schließen Sie den Stecker an die Steckdose an. Informationen zur Stromversorgung finden Sie auf der letzten Seite „Produktblatt“. Stellen Sie sicher, dass die Wasserversorgung auf maximalen Druck eingestellt ist.
4. Schließen Sie die Tür und drücken Sie die Ein- / Aus-Taste, um das Gerät einzuschalten.
5. Wählen Sie ein Programm, die Antwortanzeige leuchtet auf. Drücken Sie dann die Start / Pause-Taste. Der Geschirrspüler startet seinen Zyklus.

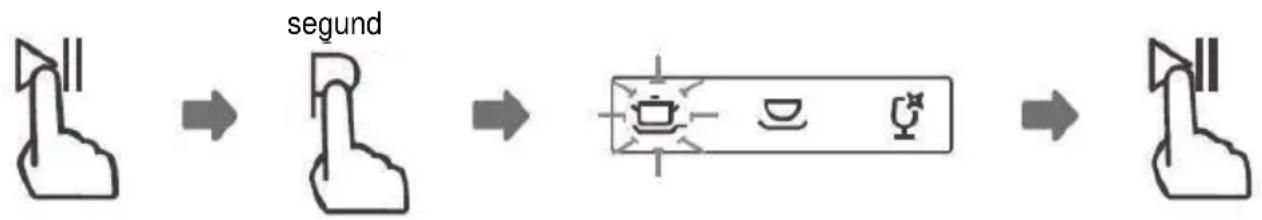

Programm während eines Zyklus ändern

Ein Waschzyklus kann nur geändert werden, wenn er kurz gelaufen ist. Andernfalls wurde das Waschmittel möglicherweise bereits freigesetzt und der Geschirrspüler hat das Waschwasser möglicherweise bereits abgelassen. In diesem Fall müssen Sie den Geschirrspüler neu starten und den Waschmittelbehälter nachfüllen. Befolgen Sie die folgenden Anweisungen, um den Geschirrspüler neu zu starten:

1. Drücken Sie die Start / Pause-Taste erneut, um den Waschzyklus anzuhalten.
2. Halten Sie die Programmtaste länger als 3 Sekunden gedrückt - das Programm wird abgebrochen.
3. Drücken Sie die Programmtaste, um das gewünschte Programm auszuwählen.
4. Drücken Sie nach 10 Sekunden die Start / Pause-Taste, der Geschirrspüler startet.

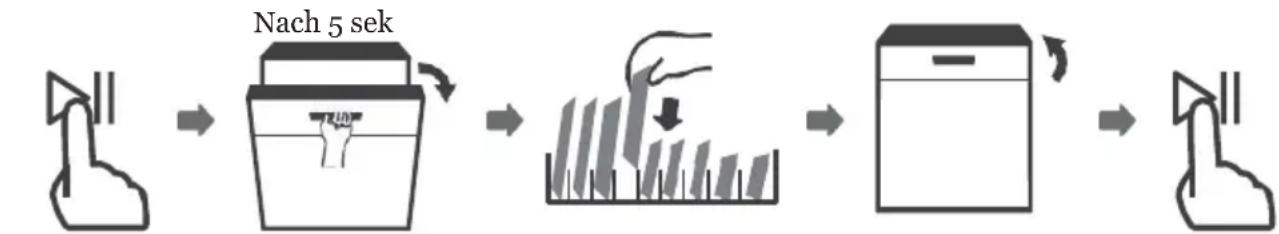

Vergessen, ein Gericht hinzuzufügen?

Sie können jederzeit ein vergessenes Gericht hinzufügen, bevor Sie den Waschmittelspender öffnen. Befolgen Sie in diesem Fall die folgenden Anweisungen:

1. Öffnen Sie die Spülmaschinentür leicht, um das Waschen zu beenden.
2. Nachdem die Sprüharme angehalten haben, können Sie die Tür vollständig öffnen.
3. Fügen Sie die vergessenen Gerichte hinzu.
4. Schließe die Tür.
5. Die Spülmaschine startet wieder.

Es ist gefährlich, die Tür des zu öffnen Geschirrspüler während der Ausführung eines Zyklus, weil heißer Dampf könnte dich verbrühen.

FEHLERCODES

Im Falle einer Fehlfunktion zeigt der Geschirrspüler Fehlercodes an, um sie zu identifizieren:

Codes Bedeutungen Ursachen möglich
E1 Das Gerät für eine lange Zeit aufladen.	Die Wasserhähne sind nicht geöffnet oder der Wassereinlass ist verstopft oder der Wasserdruck ist zu niedrig.
E3 Erreicht nicht nicht die erforderliche Temperatur. Funktionsstörung ein Heizelement.
E4 Ü berlauf. Etwas Spülmaschinenteile sind undicht.
Kommunikationsfehler zwischen der Schaltung Ed elektronisch Haupt- und Elektronikschaltung des Bildschirms.	Es gibt einen offenen Stromkreis oder a Kommunikation ist getrennt.

WARNUNG

• Im Falle eines Ü berlaufs das Hauptwasserversorgungssystem abschalten, bevor Sie sich an den Kundendienst wenden.
• Wenn der Boden der Wanne aufgrund von Ü berlauf oder geringfügigen Undichtigkeiten Wasser enthält, entfernen Sie das Wasser, bevor Sie den Geschirrspüler neu starten.

Filtrationssystem

Das Filtersystem verhindert, dass größere Verunreinigungen in den Reinigungskreislauf gelangen.

1 2 3

1. Mikrofilter
2. Feinfilter
3. Grobfilter

Filter reinigen

Verunreinigungen im Waschwasser können die Filter verstopfen.

1. Ü berprüfen Sie nach jedem Waschgang, ob Rückstände in den Filtern haften.
2. Drehen Sie den Grobfilter gegen den Uhrzeigersinn ① Entfernen Sie dann das Filtersystem ②

- Stellen Sie sicher, dass keine Fremdkörper in die Pumpe.

impe. ② ①

1. Ziehen Sie den Mikrofilter in Richtung

1. Komprimieren Sie die Taukrallen ^① und entfernen Sie den Filter unhöflich von oben ②

1

1. Spend Die Filterelemente unter fließendem Wasser reinigen. Begrenzen Sie Feinfiltr den Schmutz vorsichtig zwischen dem Grobfilter und dem reinigen.

2. Montieren Sie das Filtersystem. Stellen Sie sicher, dass der Grobfilter und die Laschen eingerastet sind.

3. Setzen Sie das Filtersystem in das Gerät ein und drehen Sie den Grobfilter im Uhrzeigersinn.

Stellen Sie sicher, dass die Pfeile einander zugewandt sind.

Reinigen Sie die Sprüharme

Kalk und Verunreinigungen im Waschwasser können die Düsen und die rotierenden Oberflächen der Sprüharme verstopfen. Reinigen Sie regelmäßig die As-Persion-Arme.

1. Schrauben Sie den oberen Sprüharm ab①dann extrahieren Sie es von unten .②

1. Entfernen Sie den unteren Sprüharm, indem Sie ihn nach oben ziehen.

1. Stellen Sie unter fließendem Wasser sicher, dass die Auslassdüsen der Sprüharme frei sind, und entfernen Sie gegebenenfalls Fremdkörper.
2. Den unteren Sprüharm montieren.

(Der Sprüharm rastet hörbar ein.)

1. Setzen Sie den oberen Sprüharm ein und schrauben Sie ihn an.

TECHNISCHE DATEN

D1 W H D2

Höhe (H)	845 mm
Breite (W)	598 mm
Tiefe (D1)	600 mm (bei geschlossener Tür)
Tiefe (D2)	1175 mm (bei geöffneter Tür 90 °)

Produktinformationsblatt (EN 60436)

Kennzeichen: SCHNEIDER

Referenz: SCDW1347D

Allgemeine Produktparameter:

Rahmen	Wert	Rahmen	Wert
Nominale Kapazität(a) (ps)	13	Abmessungen in cm	H.	84, 5
			L.	59.8
			P.	60.0
EEI (a)	55.9	Energieeffizienzklasse (a)	E (c)
Reinigungsleistungsindex (a)	1.14	Trocknungsleistungsindex (a)	1,12
Energieverbrauch in kWh [pro Zyklus], basierend auf einem 0 ko-Programm mit Kaltwasserfüllung Der tatsächliche Energieverbrauch hängt davon ab, wie das Gerät verwendet wird.	0,923	Wasserverbrauch in Litern [pro Zyklus], basierend auf dem 0 ko-Programm. Der tatsächliche Wasserverbrauch hängt von der Verwendung des Geräts und der Wasserhärte ab.	11
Dauer des Programms (a) (h: min)	3:50	Art	Einbau
Schallschallemissionen in der Luft (a) (dB (A) re 1 pW)	47	Akustische Gerauschemissionsklasse in der Luft (a)	C (c)
Stoppmodus (W)	0,49	Schlafmodus (W)	N / A
Verzögerter Start (W) (falls zutreffend)	0,48	Vernetzter Standby (W) (falls zutreffend)	N / A

Vom Lieferanten angebotene Mindestgarantiezeit (b):

Weitere Informationen :

( ^a ) Für das Ö ko-Programm.
(b) Änderungen dieser Elemente werden für die Zwecke von Artikel 4 Absatz 4 der Verordnung (EU) 2017/1369 als nicht relevant angesehen.
(c) Wenn die Produktdatenbank automatisch den endgültigen Inhalt dieser Zelle generiert, muss der Lieferant diese Daten nicht eingeben.

DATENBLATT ZUR ENERGIEKENNZEICHNUNG: 2019/2017 / EU

Das Produktinformationsblatt gemäß EU-Verordnung 2019/2017 Die Energiekennzeichnung von Geschirrspülergeräten finden Sie unter der auf dem Energieetikett angegebenen URL oder dem QR-Code SCDW1347D - URL: https://eprel.ec.europa.eu/qr/553440

Beziehung zwischen dem Energielabel 1059/2010 / EU und dem neuen Energielabel 2019/2017 / EU

Das aktuelle Etikett 1059/2010 / EU verwendet das weniger effiziente Kennzeichnungssystem A +++ / D. Die gemischte Skala des Etiketts mit vielen

"+" Ist nicht mehr transparent und die meisten Produkte gehören bereits heute zu den ersten 2 bis 3 Klassen.

Daher hat die Europäische Union das Etikett entsprechend den Bedürfnissen der Nutzer überarbeitet und optimiert. Das neue Energieetikett 2019/2017 / EU enthält nur die Energieklassen A bis G. Die Klassenstufen werden regelmäßig aktualisiert.

GARANTIE

Die Garantie deckt weder Verschleißteile des Produkts noch Probleme oder Schäden ab, die sich aus Folgendem ergeben:

(1) Oberflächenverschlechterung durch normalen Verschleiß des Produkts
(2) Mängel oder Verschlechterungen durch Kontakt des Produkts mit Flüssigkeiten und durch Korrosion durch Rost oder Insekten;
(3) unbefugte Vorfälle, Missbrauch, Missbrauch, Änderung, Demontage oder Reparatur;
(4) Bei unsachgemäßer Wartung nicht gemäß den Anweisungen zum Produkt oder zum Anschluss an eine falsche Spannung verwenden.
(5) jegliche Verwendung von Zubehör, das nicht vom Hersteller geliefert oder genehmigt wurde

Die Garantie erlischt, wenn das Typenschild und / oder die

Seriennummer des Produkts entfernt werden.

Produktgarantie und Ersatzteile verfügbar

Gemäß den Bestimmungen der geltenden Herstellergarantie ist die Nutzung des Kundendienstes kostenlos. Die Mindestgarantiezeit (Herstellergarantie für Privatkunden) im Europäischen Wirtschaftsraum beträgt 2 Jahre gemäß den für den Ort geltenden Garantiebedingungen. Die Garantiebedingungen berühren keine anderen Rechte oder Ansprüche, die Sie nach örtlichem Recht besitzen.

Detaillierte Informationen zur Garantiezeit und zu den Garantiebedingungen in Ihrem Land erhalten Sie beim Kundendienst, Ihrem Händler oder auf unserer Website.

Originalersatzteile, die gemäß der einschlägigen Ö kodesign-Richtlinie funktionieren, sind ab dem Datum, an dem Ihr Gerät im Europäischen Wirtschaftsraum in Verkehr gebracht wird, für einen Zeitraum von mindestens 4 Jahren beim Kundendienst erhältlich.

Weitere technische Daten zum Reparaturagenten und zur Bestellung von Ersatzteilen finden Sie unter: https://www.schneiderconsumer.com

WAARSCHUWING

Milieubescherming en besparingen

Elektrische vereisten

Elektrische verbindingen
