MODE D'EMPLOI XNODE 4 Cameo

Cet appareil a été développé et produit selon des normes de qualité très strictes afin de garantir des années de fonctionnement sans problème. Veuillez lire attentivement ces instructions d'utilisation de manière à pouvoir utiliser votre produit Cameo Light rapidement et de manière optimale. Vous trouverez des informations complémentaires au sujet de Cameo Light sur notre site Web WWW.CAMEOLIGHT.COM.

INFORMATIONS SUR LA SÉCURITÉ

Il est essentiel que vous lisiez et compreniez ce manuel avant de faire fonctionner l'appareil et que vous suiviez rigoureusement les instructions données ci-dessous lorsque vous configurez, raccordez et utilisez le XNODE 4. N'utilisez pas l'appareil d'une autre manière ou dans un autre but que ceux décrits dans le présent manuel d'utilisation.

Ce produit est approuvé pour un usage professionnel uniquement ; il n'est pas destiné à un usage domestique. Tenez compte de tous les avertissements figurant dans ce manuel et utilisez cet appareil uniquement dans le respect des lois et règlements applicables.

PRÉCAUTIONS DE SÉCURITÉ

• Débranchez l'appareil de l'alimentation CA avant de retirer tout cache ou toute pièce, y compris des fusibles, même lorsque l'appareil n'est pas utilisé.
• Assurez-vous que l'appareil est raccordé électriquement à la masse (terre).
• Utilisez uniquement une source d'alimentation CA conforme aux règlements électriques et de construction locaux et dotée d'une protection contre les surcharges et d'une protection contre les défauts de masse (défaut de terre).
• Avant d'utiliser l'appareil, vérifiez que l'équipement et les câbles de distribution électrique sont en parfait état et sont adaptés aux courants requis par tous les appareils raccordés.
• Isolez immédiatement l'appareil de l'alimentation électrique si le câble ou les fiches d'alimentation sont endommagés de quelque manière que ce soit, défectueux ou mouillés, ou s'ils présentent des signes de surchauffe.
• N'exposez pas l'appareil à la pluie ou à l'humidité.
• Ne faites pas fonctionner l'appareil si un cache ou un composant est manquant, endommagé ou déformé.
• Confiez toute opération d'entretien non décrite dans ce manuel à Cameo.
• Assurez une circulation de l'air sans entrave autour de l'appareil.
• Ne faites pas fonctionner l'appareil si la température ambiante dépasse 55 °C (131 °F).
• Ne modifiez pas l'appareil d'une quelconque manière non décrite dans ce manuel et n'installez pas de pièces autres que des pièces Cameo d'origine.
• N'essayez pas de contourner un fusible. Remplacez tout fusible défectueux par un fusible du type et du calibre spécifiés uniquement.
• Lors de la suspension de l'appareil, assurez-vous que la structure portante et l'ensemble du matériel utilisé puissent supporter au moins 10 fois le poids de tous les appareils suspendus ensemble.
• Lors de la suspension de l'appareil, installez une fixation secondaire comme un câble de sécurité agréé par un organisme officiel, comme p. ex. TÜV (organisme allemand responsable du contrôle technique), une fixation de sécurité pour le poids total à sécuriser. Le câble de sécurité doit être conforme à la norme EN 60598-2-17 section 17.6.6 et être capable de supporter une charge suspendue statique correspondant à 10 fois le poids de l'appareil.
• Assurez-vous que les caches externes et le matériel d'attache sont correctement fixés.
• Prévoyez un dégagement suffisant sous la zone de travail et une plateforme stable lors de l'installation, de l'entretien ou du déplacement d'un appareil au plafond.
• N'utilisez pas l'appareil dans des zones où il serait exposé à la lumière directe du soleil.
• N'utilisez pas l'appareil dans des zones « hautement inflammables ».

ATTENTION ! INFORMATIONS IMPORTANTES AU SUJET DES PRODUITS D'ÉCLAIRAGE !

1. Le produit a été développé pour une utilisation professionnelle dans le domaine de la technique de l'événementiel et ne convient pas comme éclairage domestique.
2. Ne fixez pas directement le faisceau lumineux, même temporairement.
3. Ne regardez pas directement le faisceau avec des instruments optiques comme des loupes.
4. Les effets stroboscopiques peuvent provoquer des crises d'épilepsie chez les personnes sensibles ! Les personnes souffrant d'épilepsie doivent absolument éviter les endroits où des stroboscopes sont utilisés.

INTRODUCTION

XNODE 4 est un convertisseur convivial d'Art-Net et sACN en DMX prenant en charge la distribution de quatre univers DMX via quatre ports DMX isolés optiquement de manière individuelle, chacun configurable de manière indépendante en tant qu'entrée ou sortie. Étant donné que la plupart des consoles d'éclairage majeures sont capables de transmettre des données Art-Net, le XNODE 4 représente tout ce dont vous avez besoin pour profiter de la capacité de mise en réseau de votre console, vous permettant de transmettre un grand nombre d'univers par le biais d'un câble réseau unique. Dans certains cas, les utilisateurs peuvent profiter de l'infrastructure de mise en réseau existante.

En outre, le XNODE 4 convient aussi parfaitement pour envoyer des données DMX à vos éclairages à partir d'un ordinateur ou même d'un appareil mobile. De nombreux programmes de contrôleur d'éclairage pour PC ou Mac prennent en charge nativement la sortie Art-Net et, à l'aide de la capacité DHCP du XNODE 4, vous pouvez même laisser l'infrastructure réseau de votre lieu de travail effectuer automatiquement pour vous la configuration réseau de votre XNODE 4.

Toutefois, avec son écran OLED 128x64 pixels, configurer manuellement le réseau et vos préférences Art-Net ou sACN ne pose aucune difficulté et des informations d'état utiles sont toujours à portée de main.

APPLICATIONS

▶ Éclairage de concert
▶ Événements en direct
▶ Spectacles multimédias
▶ Salles de spectacle
▶ Studios de télévision
Parcs à thème
▶ Éclairage architectural

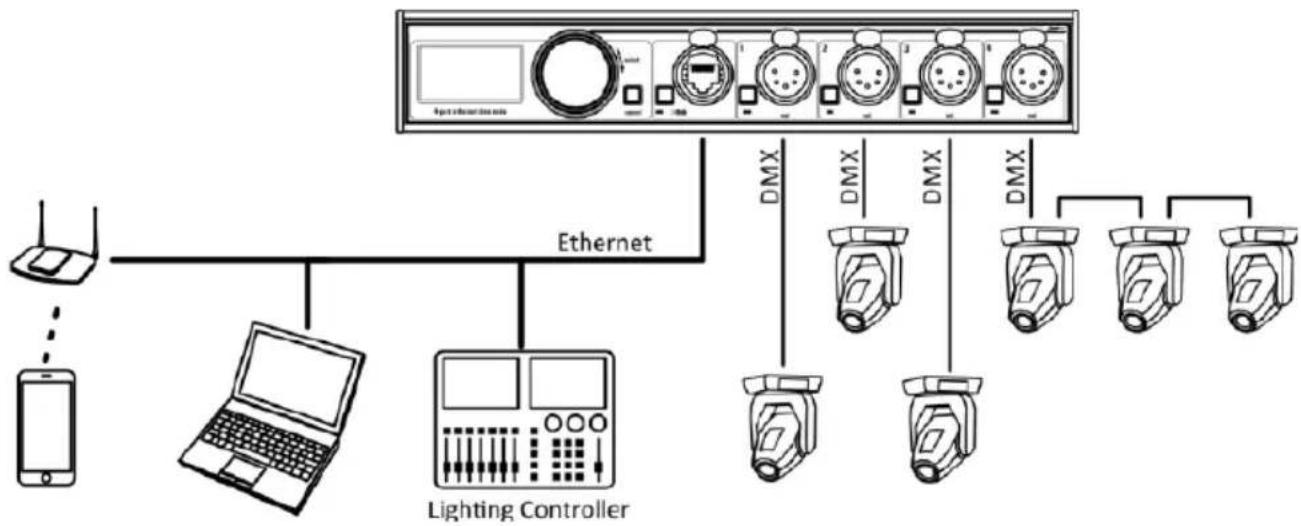

APPLICATION TYPIQUE

DÉBALLAGE

Le XNODE 4 est emballé dans une boîte en carton. Les éléments suivants sont inclus :

▶ L'appareil.
▶ Ce manuel d'utilisation.

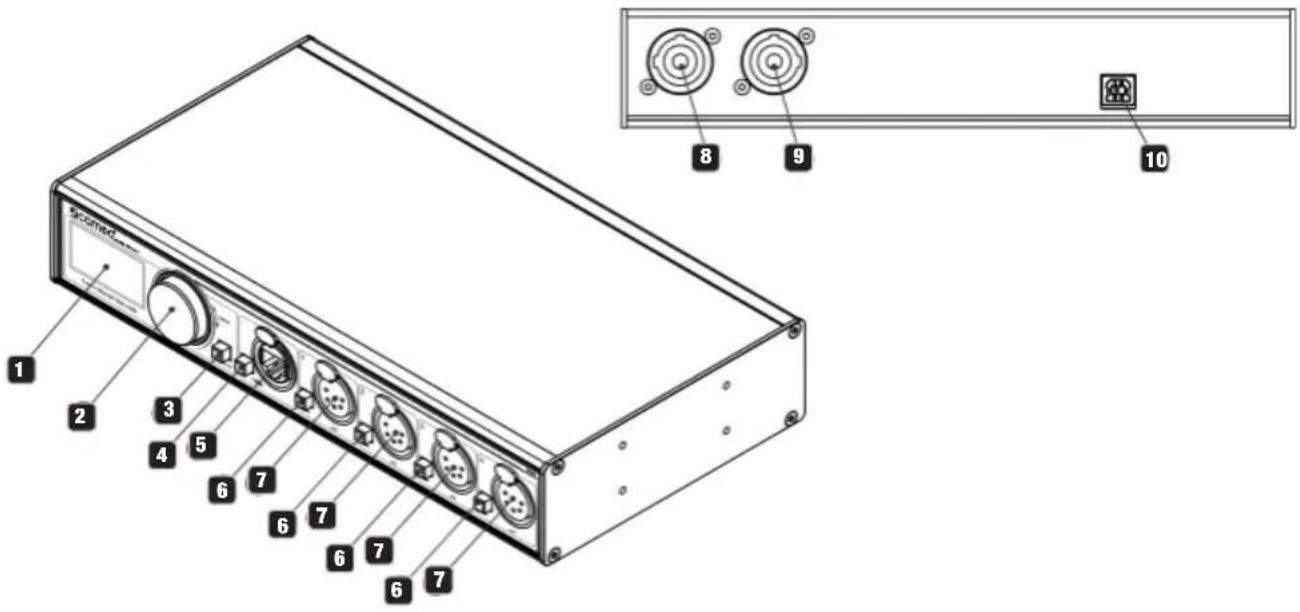

VUE D'ENSEMBLE DE L'APPAREIL

1 2 3 4 5 6 7 6 7 6 7 6 7 8 9 10

1 ÉCRAN OLED

2 MOLETTE DE SÉLECTION / BOUTON [OK]

La molette est utilisée principalement pour sélectionner les éléments de menu en tournant le bouton. Elle fonctionne également comme bouton-poussoir. Ce bouton est appelé simplement « bouton [OK] » ou « [OK] » dans ce manuel.

3 BOUTON [CANCEL] (ANNULER)

4 BOUTON DU PORT ETHERNET [E]

5 PORT ETHERNET

(prise RJ45 Neutrik etherCON)

6 BOUTONS DE PORT [1] - [4]

Ces boutons-poussoirs sont utilisés pour ouvrir le menu Port du port correspondant. Une LED d'état du port, affichant des informations d'état, est située directement sous chacun de ces boutons.

7 PORTS DE SORTIE

et d'entrée ^1 de signaux 1 - 4.

8 PRISE D'ENTRÉE NEUTRIK POWERCON

9 PRISE DE SORTIE NEUTRIK POWERCON

10 PRISE USB DE TYPE B

pour les mises à jour du firmware.

RACCORDEMENT SECTEUR

L'utilisateur doit prévoir un câble d'alimentation adapté. Ensuite, il peut soit connecter le câble d'alimentation à l'installation électrique du bâtiment en prévoyant un commutateur marche/arrêt facilement accessible à côté de l'appareil, soit installer sur le câble d'alimentation une fiche secteur avec mise à la terre adaptée aux prises électriques locales, conformément aux instructions du fabricant de la fiche d'alimentation. Consultez un électricien qualifié si vous avez des doutes au sujet de l'installation correcte.

Un connecteur de montage de câble Neutrik powerCON NAC3FCA bleu doit être utilisé pour l'alimentation au niveau de la prise d'entrée d'alimentation du XNODE 4.

Avertissement ! En guise de protection contre les chocs électriques dangereux, l'appareil doit être raccordé à la masse (terre). La source d'alimentation CA locale doit être pourvue d'une protection contre les surcharges et d'une protection contre les défauts de masse (défaut de terre). Important ! Ne fixez ou ne retirez un connecteur Neutrik powerCON lorsqu'il est raccordé au secteur que pour appliquer ou co-uper l'alimentation en cas d'urgence, car cela pourrait causer un arc électrique aux bornes, qui endommagerait les connecteurs.

SORTIE D'ALIMENTATION

Avertissement ! La charge de courant totale de tous les appareils raccordés à la sortie d'alimentation secteur du XNODE 4 ne doit pas dépasser 19,8 ampères.

▶ Un câble d'alimentation répondant aux exigences spécifiées dans la section des consignes de sécurité de ce manuel doit être utilisé pour raccorder le XNODE 4 à l'alimentation secteur et pour raccorder d'autres appareils à la sortie d'alimentation.
▶ Un connecteur de montage de câble Neutrik powerCON NAC3FCB gris clair doit être utilisé pour la consommation de courant secteur à partir de la sortie d'alimentation du XNODE 4.
Quelle que soit la tension de l'alimentation secteur, le courant consommé par tous les appareils qui consomment du courant secteur à partir de la sortie d'alimentation d'un XNODE 4 ne doit pas dépasser un total de 19,8 ampères.

RACCORDEMENTS DMX

Selon la version, le XNODE 4 est équipé de connecteurs XLR à 5 broches ou à 3 broches, ou de connecteurs Neutrik etherCON RJ45.

CONNECTEURS XLR

Broche Connexion
1 Com
2 Données -
3 Données +
4 Non connecté
5 Non connecté

Broche Connexion
1 Données	+
2 Données	-
3 Non connecté
4 Non connecté
5 Non connecté
6 Non connecté
7 Com
8 Com
Blindage Terre

Chaque port de sortie est isolé optiquement de manière individuelle.

RÉGLAGES ET MENU

NAVIGATION GÉNÉRALE

La molette de sélection est le moyen principal pour naviguer à travers les menus. Dans la plupart des menus, les éléments sont disposés verticalement. Dans ces menus, tournez la molette dans le sens des aiguilles d'une montre pour sélectionner l'élément se trouvant sous l'élément actuellement sélectionné ou tournez la molette dans le sens inverse des aiguilles d'une montre pour sélectionner l'élément se trouvant au-dessus de l'élément actuellement sélectionné. Dans les menus où les éléments sont disposés horizontalement (p. ex. les champs de texte), le sens des aiguilles d'une montre signifie « vers la droite » et le sens inverse des aiguilles d'une montre signifie « vers la gauche ».

En dehors de cela, la molette de sélection fonctionne également comme bouton-poussoir. Ce bouton est généralement utilisé pour confirmer une sélection ou naviguer vers un sous-menu sélectionné. Dans ce manuel, « appuyer sur [OK] » ou « appuyer sur le bouton [OK] » revient à appuyer sur la molette de sélection.

Du côté droit de la molette de sélection se trouve le bouton [Cancel] qui est généralement utilisé pour annuler une sélection ou quitter un menu.

Le fait de maintenir le bouton [Cancel] enfoncé pendant au moins deux secondes permet de revenir à l'écran Home. À partir de l'écran Home, le menu se lance simplement en appuyant sur le bouton [OK].

La notation suivante est utilisée pour décrire les emplacements dans le menu : Home > Menu > Sous-menu > ...

Par exemple, le manuel pourrait indiquer « Naviguer jusqu'à Home > Menu > Art-Net ». Cela peut être interprété comme suit :

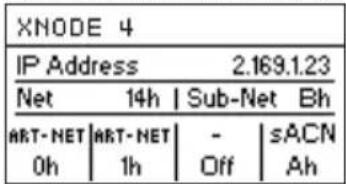

Maintenez [Cancel] enfoncé pendant 2 secondes pour accéder à l'écran Home.

XNODE 4 IP Address 2.169.1.23 Net 14h | Sub-Net Bh ART-NET ART-NET - sACN 0h 1h Off Ah

Ensuite, appuyez sur [OK] pour accéder au menu.

MENU Network Art-Net Outputs Factory Presets Device Settings

Sélectionnez Art-Net à l'aide de la molette de sélection.

MENU Network Art-Net Outputs Factory Presets Device Settings

Après avoir appuyé à nouveau sur [OK] pour confirmer la sélection, le menu de réglages Art-Net s'affiche.

ART-NET SETTINGS Art-Net Version Name Short Name

ÉCRAN HOME (ACCUEIL)

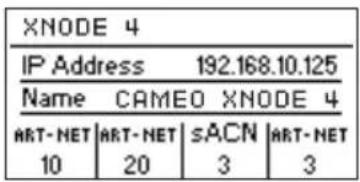

XNODE 4 IP Address 192.168.10.125 Name CAMEO XNODE 4 ART-NET ART-NET SACN ART-NET 10 20 3 3

Écran Home d'un XNODE 4 fonctionnant en mode Art-Net 4, configuré sur une adresse IP personnalisée (192.168.10.125), avec informations d'adressage d'univers Art-Net et sACN affichées en décimales.

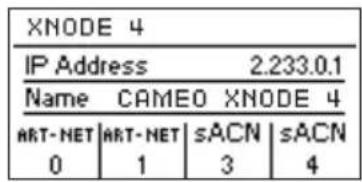

XNODE 4 IP Address 2.233.0.1 Name CAMEO XNODE 4 ART-NET ART-NET sACN sACN 0 1 3 4

Écran Home d'un XNODE 4 avec les ports 1 - 2 configurés sur une sortie Art-Net et les ports 3 - 4 sur une sortie sACN. Adresses d'univers décimales.

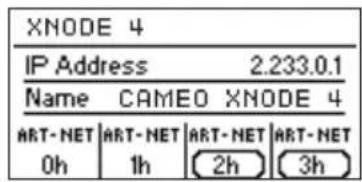

XNODE 4 IP Address 2.233.0.1 Name CAMEO XNODE 4 ART-NET ART-NET ART-NET ART-NET 0h 1h 2h 3h

Écran Home d'un XNODE 4 avec les ports 1 - 2 configurés sur une sortie Art-Net et les ports 3 - 4 en tant qu'entrées Art-Net. Adresses d'univers hexadécimales.

L'écran Home affiche l'adresse IP du nœud et, selon la version de firmware et la configuration du nœud, également le réseau Art-Net et le sous-réseau Art-Net du nœud ou le nom Art-Net.

Le nom Art-Net est affiché si l'appareil possède la version de firmware 1.01 ou ultérieure et la version Art-Net de l'appareil est réglée sur Art-Net 4 (voir Art-Net Version (Version Art-Net)).

Les numéros en bas de l'écran indiquent l'univers Art-Net 4 bits de chaque port de sortie fonctionnant en mode Art-Net si les univers Art-Net indépendants sont désactivés (voir Independent Universes (Univers indépendants)) ou si la version Art-Net du nœud est réglée sur Art-Net 3 si le nœud fonctionne avec la version de firmware 1.01 ou ultérieure.

Si la version Art-Net du nœud est réglée sur Art-Net 4 (disponible avec les versions de firmware 1.01 et ultérieures) ou si les univers Art-Net indépendants sont activés (s'applique aux appareils avec versions de firmware 1.00 et antérieures), le réseau Art-Net et le sous-réseau Art-Net ne sont pas affichés et les numéros en bas de l'écran correspondant à un port fonctionnant en mode Art-Net sont des valeurs comprises entre 0 et 32767. Ce numéro identifie totalement l'univers d'un port et est également appelé « adresse de port ». Pour plus d'informations sur l'adressage des ports Art-Net, voir la section Représentations des adresses de port Art-Net en annexe.

Pour chaque port fonctionnant en mode sACN, l'univers sACN 16 bits, un numéro compris entre 1 et 63999, est affiché en bas de l'écran. Le numéro le plus à gauche correspond à l'univers du port 1.

Le numéro d'univers d'un port d'entrée est entouré d'un rectangle aux coins arrondis. Un rectangle plein autour du numéro d'univers d'un port d'entrée indique la présence d'un signal DMX valide.

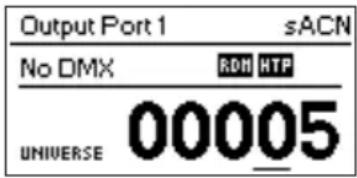

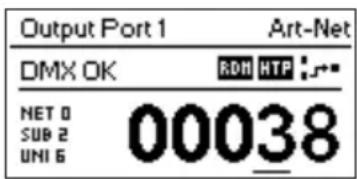

ÉCRAN PORT

L'écran Port affiche des informations au sujet du port sélectionné. Il est accessible en appuyant sur le bouton de port (bouton [1] – bouton [4]) ou en naviguant jusqu'à Home > Menu > Ports > Port X > Universe. Il existe trois versions de l'écran Port selon le protocole sélectionné et la version Art-Net.

Output Port 2 Art-Net DMX OK ROM HTP NET 0 SUB 0 UNI 1 1

Art-Net 4 sACN Art-Net 3

Output Port 2 sACN DMX OK RDM HTP :# UNIVERSE 1

Output Port 2 Art-Net DMX OK UNIVERSE Net 0 Sub-Net 0 Sub-Uni 1 1

Cet écran peut être fermé en appuyant sur [Cancel] ou [OK]. Il disparaît de lui-même au bout de 20 secondes. Lorsque vous tournez la molette de sélection, le mode de modification de l'univers est activé. Pour plus d'informations sur la numérotation et la modification de l'univers, voir la section Universe (Univers).

Selon le mode du port, l'étiquette en haut à gauche indique si le port sélectionné est configuré en tant qu'entrée ou en tant que sortie. Un port désactivé affiche seulement le numéro de port et une vignette « Port Off ».

Une double pression sur le bouton de port ouvre un menu réduit de réglages du port. Cela permet de modifier rapidement les réglages spécifiques à un port. Voir la section Port Settings (Réglages de port) pour plus d'informations.

INDICATION D'ÉTAT

L'écran Port contient plusieurs indicateurs et vignettes pour indiquer le mode de fonctionnement actuel et l'état du port sélectionné. Les vignettes d'état suivantes, affichées en haut à gauche de l'écran Port, indiquent l'état du signal DMX :

Vignette Mode du port Description
No DMX	entrée, sortie Aucun	signal DMX présent.
DMX OK	entrée, sortie Un signal DMX valide est détecté.
DMX Hold	sortie Le port émet une apparence ayant été reçue auparavant, mais aucune mise à jour n'a été reçue depuis au moins 10 secondes ^1 .
DMX Error	entrée Une erreur est apparue sur le signal DMX.

Pour afficher des informations supplémentaires sur le port sélectionné, il existe des indicateurs d'état pour la présence de RDM sur les ports de sortie ainsi que le mode et l'état de fusion en haut à droite de l'écran. Ces indicateurs d'état ne sont disponibles qu'avec Art-Net 4 et sACN.

Indicateur Mode du port Description
:→*	sortie Réception du signal d'une source.
:→*	sortie Réception du signal de deux sources. Fusion active.
:?*	sortie Réception du signal de plus de deux sources. Voir la section Merge Mode (Mode de fusion).
:→*	entrée Envoi du signal vers une adresse de diffusion ou multidiffusion.

Indicateur Mode du port Description
ROM	sortie Art-Net RDM est activé.
HTP	sortie Le mode de fusion est HTP. Voir la section Merge Mode (Mode de fusion).
LTP	sortie Le mode de fusion est LTP. Voir la section Merge Mode (Mode de fusion).

NETWORK SETTINGS (RÉGLAGES RÉSEAU)

Les réglages réseau se trouvent sous Home > Menu > Network ou sont accessibles par une double pression sur le bouton du port Ethernet.

NETWORK SETTINGS DHCP Static Settings

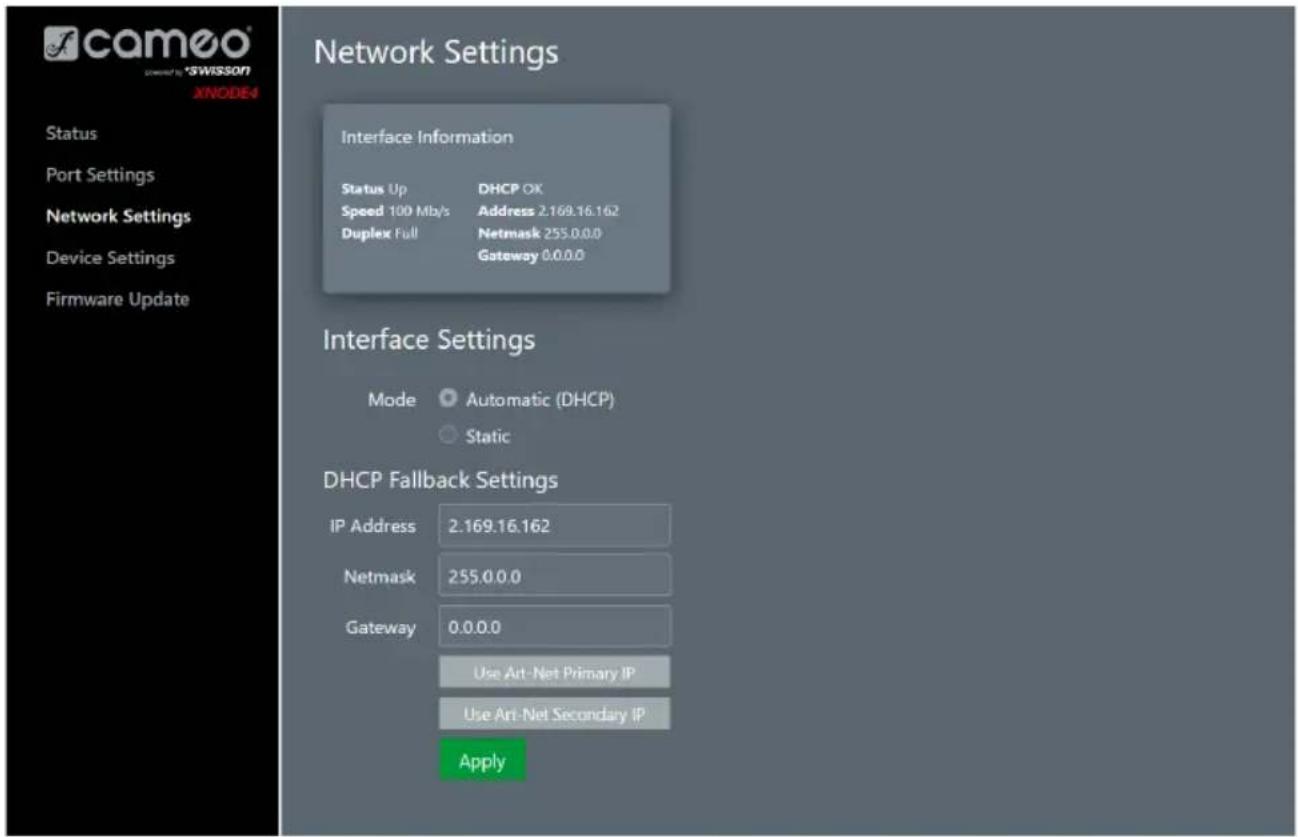

Tous les réglages suivants peuvent également être modifiés via l'interface Web à la page Network Settings.

DHCP

Naviguez jusqu'à Home > Menu > Network > DHCP pour activer ou désactiver DHCP (Dynamic Host Configuration Protocol). Choisissez Enable (Activer) si vous souhaitez que votre réseau soit configuré par un serveur DHCP. Cela serait généralement le cas si vous raccordez le XNODE 4 à un réseau domestique ou de bureau.

Un point apparaît à côté du réglage actuellement actif. Utilisez la molette de sélection pour choisir le réglage souhaité et confirmez en appuyant sur [OK] afin de modifier le réglage.

DHCP Enable ● Disable

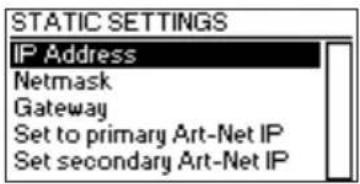

RÉGLAGES STATIQUES (STATIC SETTINGS)

Tous les réglages sous Home > Menu > Network > Static Settings s'appliquent uniquement si DHCP est désactivé et sont ignorés dans le cas contraire. À partir de ce menu, vous pouvez choisir l'adresse IP, le masque de réseau et l'adresse de passerelle à utiliser lorsque DHCP est désactivé.

Utilisez cet élément de menu pour configurer l'adresse IP de l'appareil. Lorsque la boîte de dialogue de configuration de l'adresse IP est ouverte, elle est similaire à la boîte de dialogue illustrée à droite. Un rectangle autour du premier numéro indique que le premier numéro est sélectionné. Lorsque le premier numéro (octet) de l'adresse IP est sélectionné, utilisez la molette de sélection pour choisir la valeur souhaitée pour le premier octet de l'adresse, puis appuyez sur [OK] pour confirmer votre sélection.

IP Address 2.169.0.18 PUSH OK NEXT PUSH CANCEL CANCEL AND EXIT

Le numéro suivant est alors sélectionné, vous permettant de configurer le deuxième numéro. Répétez simplement les mêmes étapes pour les numéros restants. Après avoir confirmé la valeur du dernier octet, la boîte de dialogue se ferme et les nouveaux réglages sont appliqués.

Pour configurer le masque de réseau, utilisez la même procédure que pour configurer l'adresse IP.

Le masque de réseau est utilisé en interne pour calculer l'adresse réseau à partir de l'adresse IP. Pour ce faire, le XNODE 4 calcule le ET par bit de chaque octet avec l'octet correspondant de l'adresse IP. Le ET par bit du premier octet de l'adresse IP et du premier octet du masque de réseau correspond au premier octet de l'adresse réseau, et ainsi de suite.

Netmask 255. 0 . 0 . 0 PUSH OK NEXT PUSH CANCEL CANCEL AND EXIT

GATEWAY (PASSERELLE)

Pour configurer l'adresse de passerelle par défaut, utilisez la même procédure que pour configurer l'adresse IP ou le masque de réseau. Si les données réseau envoyées par le nœud doivent être acheminées, il peut être utile de régler cette adresse sur l'adresse de votre routeur. Cependant, dans la plupart des cas, ce réglage n'a pas d'importance.

Gateway 2. 0 . 0 . 1 PUSH OK PUSH CANCEL NEXT CANCEL AND EXIT

SET TO PRIMARY ART-NET IP (RÉGLER SUR L'ADRESSE IP ART-NET PRINCIPALE)

Après avoir navigué jusqu'à l'élément de menu Home > Menu > Network > Static Settings > Set to primary Art-Net IP, une boîte de dialogue comme celle illustrée à droite apparaît. Appuyez sur [Cancel] pour annuler ou appuyez sur [OK] pour appliquer les réglages suivants :

... Static Settings > IP Address est réglé sur l'adresse IP Art-Net principale (2.X.Y.Z). Les valeurs X, Y et Z sont calculées à partir de l'adresse MAC de l'appareil.

... Static Settings > Netmask est réglé sur 255.0.0.0.

SET TO SECONDARY ART-NET IP (RÉGLER SUR L'ADRESSE IP ART-NET SECONDAIRE)

Comme Set to Primary Art-Net IP, mais définit les réglages réseau sur les valeurs suivantes :

... Static Settings > IP Address est réglé sur l'adresse IP Art-Net secondaire (10.X.Y.Z).

... Static Settings > Netmask est réglé sur 255.0.0.0.

ART-NET SETTINGS (RÉGLAGES ART-NET)

Les réglages Art-Net à l'échelle du nœud peuvent être configurés sous Home > Menu > Art-Net.

ART-NET VERSION (VERSION ART-NET)

Cette section s'applique aux versions de firmware 1.01 et ultérieures.

L'option de menu Home > Menu > Art-Net > Art-Net Version propose les choix suivants :

Art-Net 4 : Sélectionnez Art-Net 4 pour profiter des avantages d'Art-Net 4. Il s'agit du réglage recommandé.

▶ Art-Net 3 : Sélectionnez Art-Net 3 pour la rétrocompatibilité.

Un point apparaît à côté du réglage actuellement actif. Utilisez la molette de sélection pour sélectionner le réglage souhaité et appuyez sur [OK] pour appliquer le réglage.

Lorsque Art-Net 4 est sélectionné, chaque port de sortie possède une adresse de port indépendante comprise entre 0 et 32767, composée des numéros de réseau, de sous-réseau et d'univers Art-Net. Cela permet de configurer le nœud sur n'importe quelle combinaison d'univers Art-Net. Lorsque Art-Net 3 est actif, tous les ports du nœud partagent les mêmes numéros de réseau et de sous-réseau. Pour plus d'informations sur l'adressage des ports Art-Net, voir la section Représentations des adresses de port Art-Net en annexe.

NET (RÉSEAU)

Ce réglage est disponible uniquement lorsque la version Art-Net est réglée sur Art-Net 3 ou avec les versions de firmware antérieures à la version 1.01.

Pour ajuster le réseau Art-Net du nœud, naviguez jusqu'à Home > Menu > Art-Net > Net et ajustez le numéro à l'aide de la molette de sélection. Une fois que le numéro souhaité a été sélectionné, appuyez sur [OK] pour appliquer le nouveau réglage ou appuyez sur [Cancel] pour annuler.

Cette partie de l'adresse Art-Net a été instaurée avec Art-Net 3. Pour travailler avec des contrôleurs Art-Net I et Art-Net II, le réseau Art-Net doit être réglé sur 0.

Notez que la modification de ce réglage quand les univers Art-Net indépendants sont activés affecte encore toutes les adresses de port Art-Net. Pour plus d'informations, voir Independent Universes (Univers indépendants) ci-dessous.

Ce réglage est disponible uniquement lorsque la version Art-Net est réglée sur Art-Net 3 ou avec les versions de firmware antérieures à la version 1.01.

Le sous-réseau Art-Net est configuré sous Home > Menu > Art-Net > Sub-Net de la même manière que le réseau.

Notez que la modification de ce réglage quand les univers Art-Net indépendants sont activés affecte encore toutes les adresses de port Art-Net. Pour plus d'informations, voir Independent Universes (Univers indépendants) ci-dessous.

INDEPENDENT UNIVERSES (UNIVERS INDÉPENDANTS)

Ce réglage est disponible uniquement avec les versions de firmware apparues avant la version 1.01. Les versions de firmware plus récentes offrent la même fonctionnalité lorsque la version Art-Net est réglée sur Art-Net 4. Le principal avantage de la prise en charge d'Art-Net 4 par rapport à la fonctionnalité obsolète des univers indépendants est que la prise en charge d'Art-Net 4 permet à un contrôleur compatible Art-Net 4 de comprendre et, si cela est pris en charge par le contrôleur, de configurer correctement l'adresse de chaque port, que les ports partagent une adresse de réseau et de sous-réseau commune ou non.

Les univers Art-Net indépendants peuvent être activés et désactivés sous Home > Menu > Art-Net > Independent Universes. Si les univers Art-Net indépendants sont activés, les ports du nœud Art-Net n'ont pas besoin de partager les mêmes adresses de réseau et de sous-réseau Art-Net.

Lorsque cette fonction est activée, chaque port de sortie possède une adresse de port indépendante comprise entre 0 et 32767, calculée à partir des numéros de réseau, de sous-réseau et d'univers Art-Net. Cela permet de configurer le nœud sur n'importe quelle combinaison d'univers Art-Net. Cependant, si les réglages de réseau Art-Net ou de sous-réseau Art-Net sont modifiés (à distance ou dans le menu), chaque adresse de port de sortie est recalculée. Pour plus d'informations sur l'adressage des ports Art-Net, voir la section Représentations des adresses de port Art-Net en annexe.

Malheureusement, en raison des restrictions d'Art-Net, le nœud ne peut plus rapporter correctement les adresses de port de ses sorties à un contrôleur lorsque cette fonction est activée, ce qui pourrait induire un contrôleur en erreur et provoquer des problèmes. Par conséquent, il est recommandé d'éviter d'activer les univers indépendants dans la mesure du possible.

NAME (NOM)

Le nom d'appareil peut être affiché et modifié sous Home > Menu > Art-Net > Name.

SUPPRESSION DE TEXTE

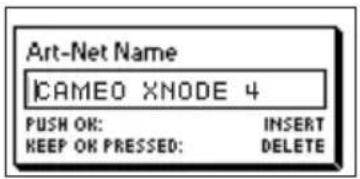

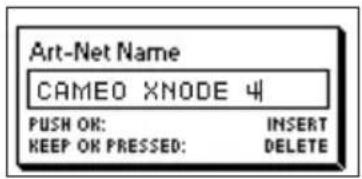

Art-Net Name ICAMEO XNODE 4 PUSH OK: INSERT KEEP OK PRESSED: DELETE

Art-Net Name CAMEO XNODE 4 PUSH OR: INSERT KEEP OK PRESSED: DELETE

Pour supprimer une ligne de texte ou une partie de celle-ci, placez le curseur immédiatement à gauche du premier caractère que vous souhaitez supprimer.

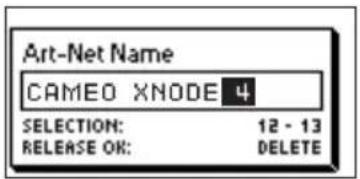

Art-Net Name CAMEO XNODE 4 SELECTION: 12 - 13 RELEASE OK: DELETE

Ensuite, maintenez [OK] enfoncé et tournez la molette de sélection dans le sens des aiguilles d'une montre jusqu'à ce que l'ensemble du texte que vous souhaitez supprimer soit mis en surbrillance.

Art-Net Name CAMEO XNODE PUSH OR: INSERT KEEP OK PRESSED: DELETE

Quand vous relâchez le bouton [OK], le texte mis en surbrillance est supprimé.

INSERTION OU AJOUT DE TEXTE

Art-Net Name CAMEO XNODE PUSH OK: INSERT KEEP OK PRESSED: DELETE

Pour ajouter ou insérer du texte, déplacez le curseur jusqu'à la position à laquelle vous souhaitez ajouter votre texte.

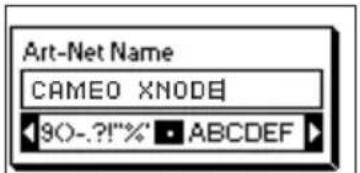

Art-Net Name CAMEO XNODE 90-.?!"%" ABCDEF

Art-Net Name CAMEO XNODE 4567890 - .?!"%·A

Appuyez ensuite sur le bouton [OK] et sélectionnez un caractère à ajouter.

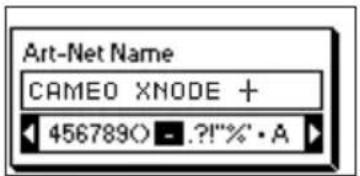

Art-Net Name CAMEO XNODE + 4567890 - ?!"%·A

Confirmez votre sélection en appuyant sur [OK].

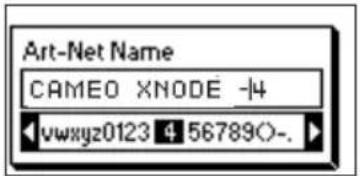

Art-Net Name CAMEO XNODE -14 vwxyz0123 4 567890-.

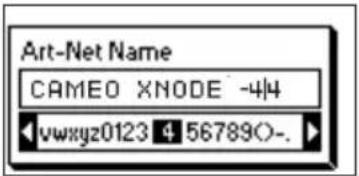

Art-Net Name CAMEO XNODE -414 vwxyz0123 4 56789O-.

Répétez les étapes ci-dessus pour les caractères restants. Ensuite, appuyez sur [Cancel] pour terminer l'insertion de caractères.

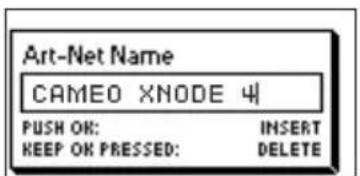

Art-Net Name CAMEO XNODE 41 PUSH OK: INSERT KEEP OK PRESSED: DELETE

Appuyez à nouveau sur [Cancel] pour quitter l'éditeur.

Art-Net Name CAMEO XNODE 4 OK EXIT AND SAVE CANCEL EXIT AND DISCARD

Appuyez sur [OK] pour enregistrer les modifications ou appuyez sur [Cancel] pour annuler toutes les modifications.

SHORT NAME (NOM ABRÉGÉ)

Le nom abrégé peut être affiché et modifié sous Home > Menu > Art-Net > Short Name. La modification du nom abrégé s'effectue de la même manière que pour le nom.

PORT SETTINGS (RÉGLAGES DE PORT)

Pour chaque port, il existe un menu de réglages sous Home > Menu > Ports > Port [1-4]. Par exemple, le menu pour le port 1 se trouve sous Home > Menu > Ports > Port 1. Le menu des réglages de port contient les éléments décrits ci-dessous. Lors de l'ouverture de cet écran par une double pression sur le bouton de port (bouton [1] – bouton [4]), ce menu s'affiche dans une version réduite avec seulement les options requises pour configurer le mode actuel.

PORT SETTINGS Universe Mode Protocol Output Settings

UNIVERSE (UNIVERS)

Pour ajuster l'univers du port X, naviguez jusqu'à Home > Menu > Ports > Port X > Universe. Cet écran est également accessible en appuyant une fois sur le bouton de port correspondant.

Cet écran fournit des informations essentielles sur le port DMX et permet la modification de son univers Art-Net ou sACN. Pour plus d'informations sur les indicateurs présents sur cet écran, voir la section Écran Port.

Utilisez la molette de sélection pour modifier l'univers du port concerné. Une fois que l'univers souhaité apparaît à l'écran, appuyez sur OK pour utiliser cet univers ou appuyez sur Cancel pour revenir à l'univers précédemment configuré.

Output Port 2 Art-Net DMX OK RDN HTP :S** NET 0 SUB 0 UNI 1 1

ART-NET (VERSION 4)

Cette section décrit l'écran de configuration de l'univers des ports qui sont en mode Art-Net lorsque la version Art-Net est réglée sur Art-Net 4.

L'adresse de port est le long numéro en bas de l'écran. Lorsqu'il est en cours de modification, un curseur clignotant lentement s'affiche sous le chiffre actuellement modifiable. Utilisez la molette de sélection pour augmenter ou diminuer ce chiffre. Appuyez sur le bouton de port correspondant au port en cours de modification pour modifier le chiffre actuellement modifiable. Les versions de firmware 1.01 et ultérieures affichent également la partie réseau Art-Net, sous-réseau Art-Net et univers Art-Net de l'adresse de port dans la moitié inférieure de l'écran près du bord gauche.

Si un port d'entrée est configuré pour Art-Net 4, les données sont transmises vers l'adresse IP de diffusion demandée (p. ex. 2.255.255.255).

Pour plus d'informations sur l'adressage des ports Art-Net, voir la section Représentations des adresses de port Art-Net en annexe.

Output Port 1 Art-Net DMX OK RDN HTP NET 0 00038 SUB 2 UNI 6

ART-NET (VERSION 3)

Cette section décrit l'écran de modification de l'univers d'un port fonctionnant en mode Art-Net lorsque la version Art-Net est réglée sur Art-Net 3.

L'écran est similaire sur les appareils avec un firmware antérieur à la version 1.01 si le port correspondant est en mode Art-Net et si les univers indépendants sont désactivés.

Veuillez noter que lorsque l'univers (long numéro du côté droit de l'écran) est en cours de modification, mais pas encore enregistré, son arrière-plan s'allume et le numéro s'affiche dans sa couleur inversée une fois par seconde environ. Si tel est le cas et si vous souhaitez simplement voir le numéro d'univers configuré, appuyez sur [Cancel].

Output Port 1 No DMX Net 0 Sub-Net 0 Sub-Uni 5 Art-Net UNIVERSE 5

Du côté gauche de l'écran, les informations suivantes s'affichent sur trois lignes sous l'étiquette d'état : réseau Art-Net, sous-réseau Art-Net et sous-univers Art-Net.

Le sous-univers Art-Net est calculé à partir du sous-réseau et de l'univers d'un port, selon la formule 16 x sous-réseau + univers. Certains contrôleurs adressent l'univers Art-Net en tant que numéro unique compris entre 0 et 255. Le sous-univers correspond à ce numéro.

Si un port d'entrée est configuré pour Art-Net v3, les données sont transmises vers l'adresse IP de diffusion demandée (p. ex. 2.255.255.255).

SACN

Les ports fonctionnant en mode sACN affichent le numéro d'univers sACN et des indicateurs d'état.

Le numéro d'univers sACN peut être compris entre 1 et 63999. Lorsque l'univers (long numéro en bas) est en cours de modification, mais pas encore enregistré, un curseur clignotant lentement s'affiche sous le chiffre actuellement modifiable. Utilisez la molette de sélection pour augmenter ou diminuer ce chiffre. Appuyez sur le bouton de port correspondant au port en cours de modification pour modifier le chiffre actuellement modifiable.

Output Port 1 sACN No DMX RDN HTP UNIVERSE 00005

Si un port d'entrée est configuré pour sACN, les données sont transmises vers l'adresse IP de multidiffusion sACN de l'univers concerné (p. ex. 239.255.0.1 pour l'univers 1).

MODE

Sous Mode, une liste de sélection est disponible avec les options suivantes :

▶ Output : Le port émet les données reçues du réseau.
▶ Input ^1 : Le port est configuré en tant qu'entrée DMX et envoie des données au réseau.
▶ Off : Le port est désactivé.

Un point apparaît à côté du réglage actuellement actif. Utilisez la molette de sélection pour sélectionner le réglage souhaité et appuyez sur [OK] pour appliquer le réglage.

Lorsque vous réglez plusieurs entrées sur le même univers, le nœud émet les données selon le protocole utilisé :

Art-Net : Un seul port envoie des données au réseau car les flux Art-Net sont identifiés par l'adresse IP.
▶ sACN : Toutes les entrées peuvent envoyer des données au réseau car sACN identifie chaque flux avec un ID propre.

PROTOCOL (PROTOCOLE)

Sous Protocol, vous avez le choix entre les deux options suivantes :

▶ Art-Net : Le port utilise le protocole Art-Net pour le mode entrée ou le mode sortie.
▶ sACN : Le port utilise le protocole sACN pour le mode entrée ou le mode sortie.

Un point apparaît à côté du réglage actuellement actif. Utilisez la molette de sélection pour sélectionner le réglage souhaité et appuyez sur [OK] pour appliquer le réglage.

OUTPUT SETTINGS (RÉGLAGES DE SORTIE)

DMX OUTPUT MODE (MODE DE SORTIE DMX)

Le menu DMX Output Mode permet de choisir le timing DMX. Cet élément de menu a été instauré avec la version de firmware 0.99.

Les choix suivants sont actuellement disponibles :

▶ Max. Frame Rate (44 Hz)
▶ Relaxed (30 Hz)

Lorsque Max. Frame Rate est sélectionné, le signal de sortie DMX a les caractéristiques suivantes :

▶ Taux de rafraîchissement : 44 Hz environ lorsque 512 canaux sont envoyés, selon la quantité de demandes RDM envoyées depuis le contrôleur et encore moins pendant la recherche RDM.
▶ Longueur de Break : 180 μS environ.
▶ MAB (Mark After Break) : 40 μS environ.

Le mode de sortie DMX Relaxed a le comportement suivant :

▶ Taux de rafraîchissement : 30 Hz environ lorsque 512 canaux sont envoyés, selon la quantité de demandes RDM envoyées depuis le contrôleur et encore moins pendant la recherche RDM.
▶ Longueur de Break : 300 μS environ.
▶ MAB (Mark After Break) : 80 μS environ.
▶ Un petit retard d'environ 20 μS est inséré entre les périodes pour réduire le taux de rafraîchissement. Cela peut réduire les problèmes comme le scintillement lorsque des anciens éclairages sont utilisés.

MERGE MODE (MODE DE FUSION)

Sous Merge Mode, une liste de sélection est disponible avec les options suivantes :

▶ HTP : La plus élevée prévaut. Si des données ont été reçues de deux sources pour un canal DMX donné, la valeur la plus élevée est utilisée.

▶ LTP : La dernière prévaut. Si des données ont été reçues de deux sources pour un canal DMX donné, la fusion LTP utilise la valeur de la source qui a été la dernière à modifier la valeur qu'elle a envoyée pour le canal en question.

▶ Off : La fusion est désactivée.

La fusion est appliquée lorsque deux contrôleurs Art-Net ou sACN envoient des données pour le même port. Si plus de deux contrôleurs envoient des données pour le même port, les règles suivantes s'appliquent :

Art-Net : Les deux premiers flux de données apparus sont fusionnés. Tous les flux suivants sont rejetés.

▶ sACN : Les deux premiers flux ayant la même priorité sont fusionnés. Les autres flux ayant la même priorité ou une priorité inférieure sont rejetés. Si un flux ayant une priorité supérieure apparaît, les flux de priorité inférieure sont rejetés.

Un point apparaît à côté du réglage actuellement actif. Utilisez la molette de sélection pour sélectionner le réglage souhaité et appuyez sur [OK] pour appliquer le réglage.

FAILURE BEHAVIOUR (COMPORTEMENT EN CAS DE DÉFAUT)

Sous Failure Behaviour, une liste de sélection est disponible avec les options suivantes :

▶ Off : La sortie arrête l'envoi DMX lorsque aucune mise à jour pour l'univers de la sortie n'a été reçue pendant 10 secondes ^1 .

▶ Hold Last Look : La sortie continue à envoyer la dernière apparence même si aucune mise à jour n'est reçue.

Un point apparaît à côté du réglage actuellement actif. Utilisez la molette de sélection pour sélectionner le réglage souhaité et appuyez sur [OK] pour appliquer le réglage.

ART-NET RDM

Sous Art-Net RDM, RDM peut être activé ou désactivé pour la sortie. Art-Net RDM peut également être activé pour les ports sACN. XNODE 4 recherche un maximum de 250 appareils par port de sortie.

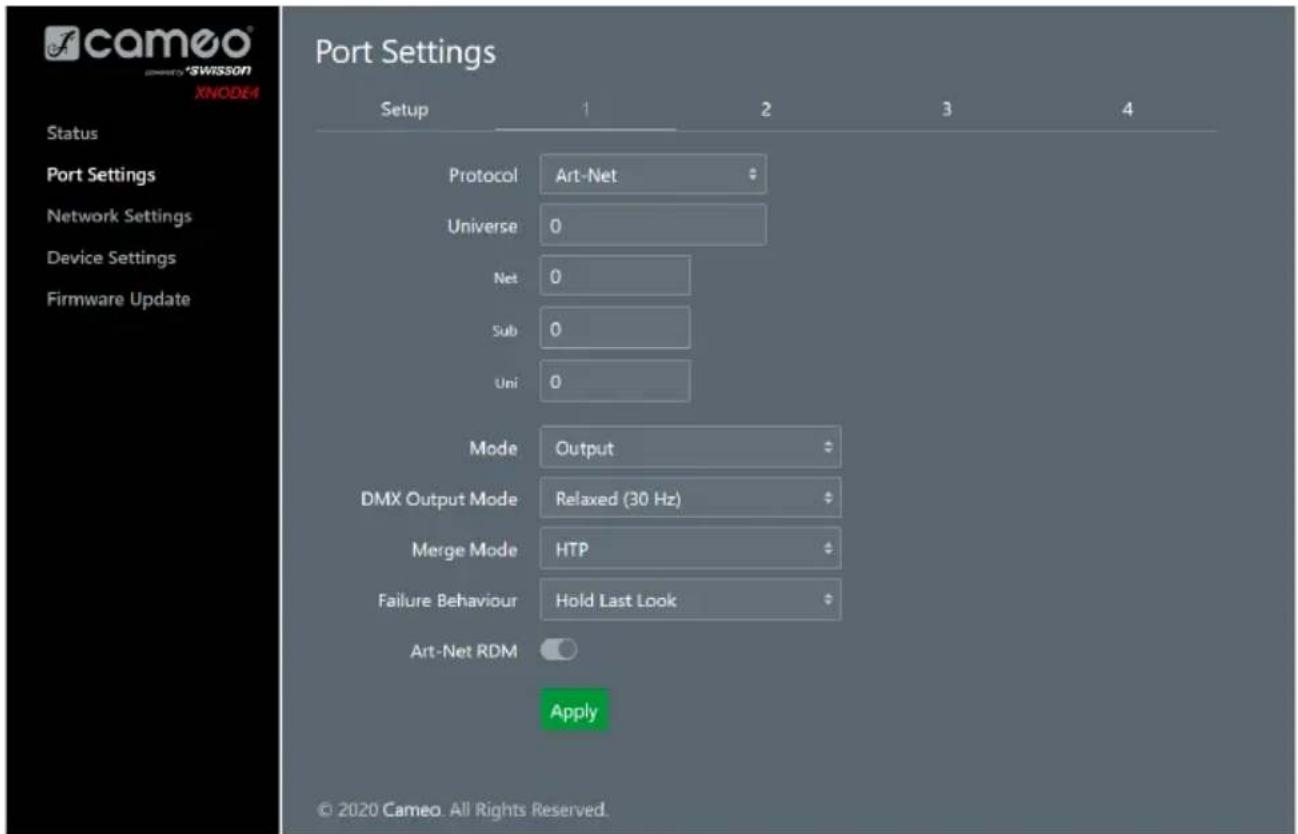

Tous les réglages décrits précédemment peuvent être modifiés via l'interface Web à la page Port Settings.

FACTORY PRESETS (PRÉRÉGLAGES D'USINE)

VERSION DE FIRMWARE 1.03

L'option de menu Factory Presets du menu principal vous permet de charger l'un des préréglages définis en usine suivants sur des appareils de la version de firmware 1.03 ou ultérieure :

▶ Art-Net :

• Art-Net RDM est activé sur tous les ports.
• Tous les ports sont configurés en tant que sorties.

- Les ports 1 – 4 sont configurés sur des univers Art-Net consécutifs (adresses de port). L'utilisateur est invité à choisir un univers de départ.

- L'utilisateur est invité par une boîte de dialogue séparée à choisir d'ajuster ou non les réglages réseau. S'il choisit de le faire, l'adresse IP est réglée sur l'adresse IP Art-Net principale et le masque de réseau est réglé sur 255.0.0.0.

▶ Art-Net, no RDM :

- Comme pour Art-Net, RDM désactivé sur tous les ports.

▶ sACN :

• Tous les ports sont configurés en tant que sorties.
• Les réglages réseau restent inchangés.
• Art-Net RDM est activé.

- Les ports 1 – 4 sont configurés sur des univers sACN consécutifs. L'utilisateur est invité à choisir un univers de départ.

▶ sACN, no RDM :
- Comme pour sACN, Art-Net RDM désactivé sur tous les ports.
▶ 1,2: Art-Net - 3,4: sACN :

• Art-Net RDM est activé sur tous les ports.
• Tous les ports sont configurés en tant que sorties.
• Les ports 1 et 2 sont configurés sur Art-Net.

• Les ports 3 et 4 sont configurés sur sACN.

• Les ports sont configurés sur des univers consécutifs (adresses de port). L'utilisateur est invité à choisir un univers de départ.

• L'utilisateur est invité par une boîte de dialogue séparée à choisir d'ajuster ou non les réglages réseau. S'il choisit de le faire, l'adresse IP est réglée sur l'adresse IP Art-Net principale et le masque de réseau est réglé sur 255.0.0.0.

- Comme pour Art-Net, mais le réseau est configuré via DHCP.

VERSIONS DE FIRMWARE 1.00 ET ANTÉRIEURES

L'option de menu Factory Presets du menu principal vous permet de charger l'un des préréglages définis en usine suivants sur des appareils avec des versions de firmware antérieures à la version 1.01 (version 1.00 ou antérieure) :

Art-Net :

• Charge les réglages réseau par défaut (adresse IP réglée sur l'adresse IP Art-Net principale).
• Art-Net RDM est activé sur tous les ports.
• Les ports 1 – 4 sont configurés sur les univers Art-Net 0 – 3 (sous-réseau Art-Net : 0, réseau Art-Net : 0).
  ▶ Art-Net, no RDM :
• Comme pour Art-Net, RDM désactivé sur tous les ports.
  ▶ sACN :
• Le réseau est configuré via DHCP.
• Art-Net RDM est activé.
• Les ports 1 – 4 sont configurés sur les univers sACN 1 – 4.
  ▶ 1,2: Art-Net - 3,4: sACN :
• Charge les réglages réseau par défaut (adresse IP réglée sur l'adresse IP Art-Net principale).
• Art-Net RDM est activé sur tous les ports. Remarque : affecte les ports 1 et 2 uniquement tandis que les ports 3 et 4 sont configurés pour une émission de données par sACN.
• Les ports 1 et 2 sont configurés sur les univers Art-Net 0 et 1 (sous-réseau Art-Net : 0, réseau Art-Net : 0).
• Les ports 3 et 4 sont configurés sur les univers sACN 3 et 4.
  ▶ Art-Net, Office Network :
• Comme pour Art-Net, mais le réseau est configuré via DHCP.

Le chargement de l'un des préréglages désactive les univers Art-Net indépendants (Independent Universes).

DEVICE SETTINGS (RÉGLAGES DE L'APPAREIL) ET DEVICE INFORMATION (INFORMATIONS SUR L'APPAREIL)

ADDRESS DISPLAY MODE (MODE D'AFFICHAGE DE L'ADRESSE)

Sous Address Display Mode, une liste de sélection est disponible avec les options suivantes :

▶ Decimal : Le réseau Art-Net, le sous-réseau Art-Net, l'univers Art-Net ou sACN et le sous-univers Art-Net sont affichés sous forme de nombres décimaux.
Hexadecimal : Le réseau Art-Net, le sous-réseau Art-Net, l'univers Art-Net ou sACN et le sous-univers Art-Net sont présentés sous forme de nombres hexadécimaux avec un h à la fin (p. ex. F3h).

Un point apparaît à côté du réglage actuellement actif. Utilisez la molette de sélection pour sélectionner le réglage souhaité et appuyez sur [OK] pour appliquer le réglage.

WEB INTERFACE ^1 (INTERFACE WEB)

Sous Web Interface, une liste de sélection est disponible avec les options suivantes :

▶ Enable : L'interface Web est activée.
▶ Disable : L'interface Web est désactivée.

Un point apparaît à côté du réglage actuellement actif. Utilisez la molette de sélection pour sélectionner le réglage souhaité et appuyez sur [OK] pour appliquer le réglage. La modification de ce réglage nécessite un redémarrage du nœud. Une fenêtre contextuelle demande une

confirmation. Appuyez sur [OK] pour redémarrer maintenant ou sur [Cancel] pour annuler.

Cette option des réglages de l'appareil n'est disponible qu'à partir de la version de firmware 1.03.

SCREEN SAVER (ÉCONOMISEUR D'ÉCRAN)

Sous Screen Saver, une liste de sélection est disponible avec les options suivantes :

▶ Enable : L'économiseur d'écran est activé.
▶ Disable : L'économiseur d'écran est désactivé.

Un point apparaît à côté du réglage actuellement actif. Utilisez la molette de sélection pour sélectionner le réglage souhaité et appuyez sur [OK] pour appliquer le réglage.

Reportez-vous à la section Économiseur d'écran à la page 24 pour plus de détails sur le comportement de l'économiseur d'écran.

MUTE LEDS (COUPER LES LED)

Sous Mute LEDs, une liste de sélection est disponible avec les options suivantes :

• Mute : Toutes les LED d'indication d'état de l'appareil restent éteintes quel que soit l'état de l'appareil.
• Unmute : Les LED d'indication d'état se comportent comme décrit sous LED d'état à la page 23.

Un point apparaît à côté du réglage actuellement actif. Utilisez la molette de sélection pour sélectionner le réglage souhaité et appuyez sur [OK] pour appliquer le réglage.

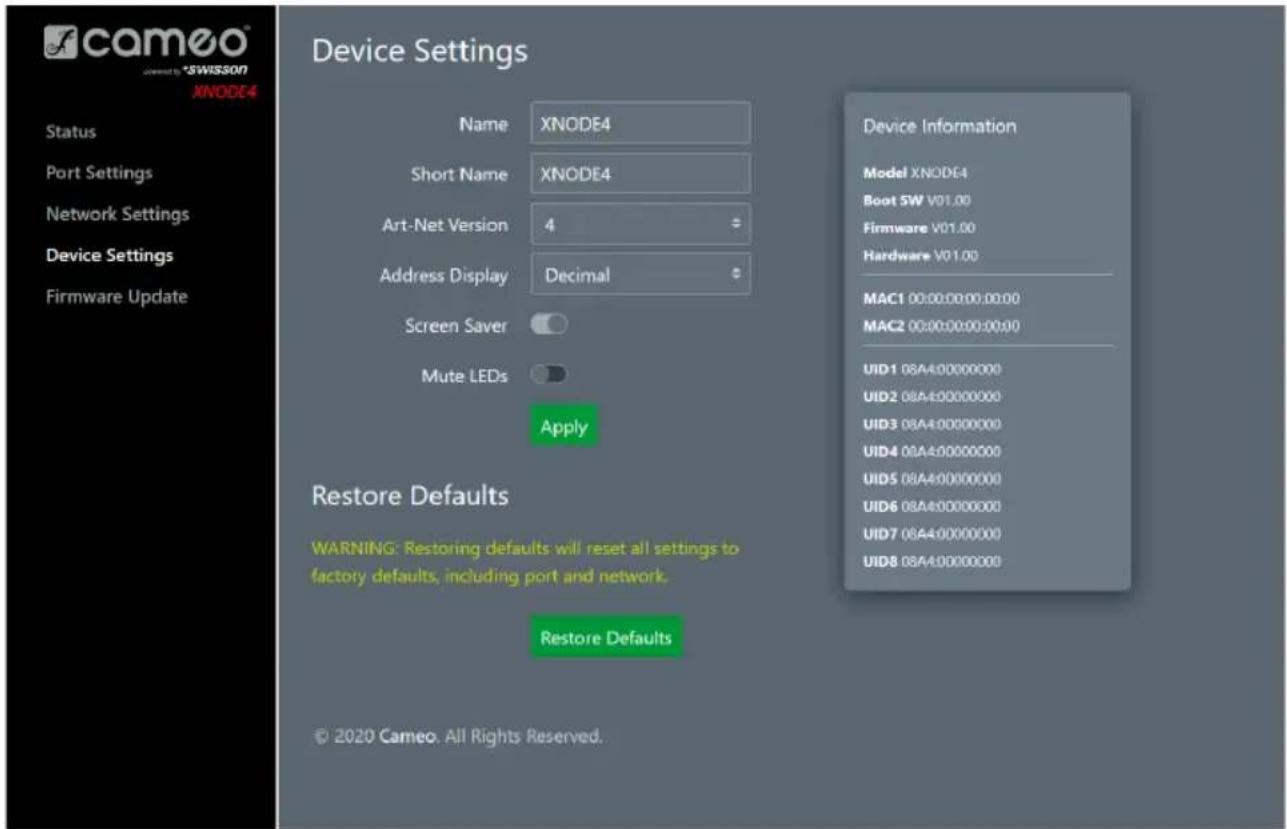

Tous les réglages de l'appareil indiqués précédemment peuvent être modifiés via l'interface Web à la page Device Settings comme décrit à la page 26.

USER INPUT LOCKING (VERROUILLAGE DE LA SAISIE UTILISATEUR)

L'élément de menu User Input Locking vous permet de verrouiller votre appareil avec un mot de passe pour protéger celui-ci de toute manipulation non autorisée ou accidentelle. L'appareil peut également être verrouillé sans mot de passe pour prévenir simplement les manipulations accidentelles. Pour plus de détails, voir Simple Locking (Verrouillage simple).

Lorsque l'appareil est verrouillé, l'utilisateur peut voir uniquement l'écran Home (voir page 8) et l'écran Ethernet Port Status Information. Étant donné que le menu est indisponible lorsque l'appareil est verrouillé, l'écran Ethernet Port Status Information n'est accessible que via le bouton du port Ethernet [E].

Lorsque vous appuyez sur le bouton [OK] à partir de l'écran Home d'un appareil verrouillé, le système demande le mot de passe si l'appareil a été verrouillé par mot de passe. Si le mot de passe est ensuite saisi correctement, l'appareil est déverrouillé et le menu principal s'affiche.

XNODE 4
IP Address 2.169.2.0
Net - | Sub-Net -
ART-NET	ART-NET	ART-NET	ART-NET
37	1	2	3

Sinon, si le verrouillage simple était utilisé, une boîte de dialogue s'affiche demandant à l'utilisateur d'appuyer trois fois sur [Cancel] en 3 secondes après avoir appuyé sur [OK] pendant que l'écran Home est affiché, et si l'appareil était verrouillé. Si l'utilisateur effectue cela, l'appareil est déverrouillé.

Un symbole de cadenas dans le coin supérieur droit de l'écran Home indique que la saisie utilisateur est actuellement verrouillée.

Avant qu'un appareil ne puisse être verrouillé par mot de passe, un mot de passe doit être défini et le verrouillage doit être activé.

SET PASSWORD (DÉFINIR UN MOT DE PASSE)

Choisissez l'option de menu Settings > User Input Locking > Set Password pour définir un mot de passe. Une boîte de dialogue apparaît, demandant un mot de passe. La modification du mot de passe fonctionne de la même manière que la modification du nom de l'appareil expliquée.

Une fois que le mot de passe a été saisi, le XNODE 4 vous demande de saisir le mot de passe une deuxième fois.

Si les deux textes saisis correspondent, le mot de passe est défini.

Enfin, une fois le mot de passe enregistré avec succès, le système demande à l'utilisateur s'il souhaite activer le verrouillage par mot de passe, s'il n'est pas déjà activé.

En appuyant sur [OK], le verrouillage par mot de passe est activé. La pression de [Cancel] ferme la boîte de dialogue et laisse le verrouillage par mot de passe désactivé, mais le mot de passe est tout de même défini.

Pour modifier le mot de passe, ouvrez simplement à nouveau la boîte de dialogue Set Password. Il n'est pas nécessaire de saisir le mot de passe actuel avant de le modifier.

ENABLE/DISABLE LOCKING (ACTIVER/DÉSACTIVER LE VERROUILLAGE)

L'option de menu Settings > User Input Locking > Enable/Disable Locking permet à l'utilisateur de choisir d'activer ou de désactiver le verrouillage par mot de passe.

PASSWORD LOCKING (VERROUILLAGE PAR MOT DE PASSE)

Si l'utilisateur demande à activer le verrouillage par mot de passe et si un mot de passe a déjà été défini, l'utilisateur est invité à saisir le mot de passe avant que le verrouillage par mot de passe ne soit activé. Si l'utilisateur demande à activer le verrouillage par mot de passe alors qu'aucun mot de passe n'a été défini, l'utilisateur est invité à saisir et confirmer un mot de passe avant que le verrouillage par mot de passe ne soit activé.

SIMPLE LOCKING (VERROUILLAGE SIMPLE)

Le verrouillage simple peut être activé qu'un mot de passe ait été défini ou non. Lorsque le verrouillage simple est utilisé, l'utilisateur est invité à appuyer trois fois sur [Cancel] en 3 secondes lorsqu'il essaie de déverrouiller l'appareil en appuyant sur le bouton [OK] à partir de l'écran Home.

User Input Locked PRESS CANCEL 3 TIMES IN 35 TO UNLOCK.

LOCK USER INPUT (VERROUILLER LA SAISIE UTILISATEUR)

Lorsque le verrouillage par mot de passe a été activé, l'élément de menu supplémentaire Lock User Input apparaît dans le niveau supérieur du menu et sous Home > Menu > Settings > User Input Locking. Si l'utilisateur active cet élément de menu, le système lui demande si l'appareil doit être verrouillé. [OK] verrouille l'appareil, [Cancel] le laisse déverrouillé.

L'appareil est également verrouillé lorsque l'économiseur d'écran s'active ou après un cycle de mise hors/sous tension si le verrouillage par mot de passe a été activé.

DEVICE INFORMATION (INFORMATIONS SUR L'APPAREIL)

Les informations suivantes au sujet de l'appareil sont disponibles sous Home > Menu > Device Settings > Device Information.

MODEL (MODÈLE)

Le modèle de l'appareil est indiqué en tant que « XNODE 4 » pour toutes les variantes du XNODE 4.

BOOT SOFTWARE (LOGICIEL DE DÉMARRAGE)

Le numéro de version complet du logiciel de démarrage.

FIRMWARE

Le numéro de version complet du firmware.

HARDWARE (MATÉRIEL)

La révision matérielle.

L'adresse MAC de l'interface Ethernet du nœud.

UIDS (IDENTIFIANTS UNIQUES)

Les identifiants uniques RDM des quatre ports de sortie. Il s'agit de numéros servant à identifier un appareil RDM sans ambiguïté. Étant donné que chaque port de sortie peut agir en tant que contrôleur RDM, un identifiant unique RDM propre est affecté à chaque port de sortie.

RESTORE DEFAULT SETTINGS (RÉTABLIR LES RÉGLAGES PAR DÉFAUT)

Les réglages par défaut peuvent être rétablis sous Home > Menu > Restore Default Settings. Dans ce menu, le système vous demande si vous souhaitez poursuivre le rétablissement de tous les réglages. Appuyez sur [OK] pour confirmer ou sur [Cancel] pour annuler.

Les réglages par défaut peuvent également être rétablis à partir de la page Device Settings de l'interface Web.

Cette fonction rétablit les valeurs par défaut de tous les réglages :

▶ Name : CAMEO XNODE 4
▶ Short Name : XNODE 4
▶ Art-Net Net : 0
Art-Net Sub-net : 0
Art-Net RDM : Désactivé sur tous les ports de sortie ^1
▶ Independent Universes : Désactivé (disponible sur les versions de firmware 1.00 et antérieures)
Art-Net Version : Art-Net 4 (disponible avec les versions de firmware 1.01 et ultérieures uniquement)
▶ Toutes les sorties activées
▶ DMX Output Mode (tous les ports) : Relaxed (versions de firmware 0.99 et 1.00 : Max. Frame Rate)
▶ Art-Net Universe Output 1-4:0-3
▶ Failure Behaviour (toutes les sorties) : Hold Last Look
▶ Merge Mode (toutes les sorties) : HTP
▶ IP Address : 2.X.Y.Z (adresse IP Art-Net principale)
▶ Netmask : 255.0.0.0
▶ Address Display Mode : Decimal
▶ Mute LEDs : Unmute

• ^1 Pour les versions de firmware 0.99 et antérieures, RDM activé par défaut.

▶ Screen Saver : Activé
▶ User Input Locking : Désactivé, mot de passe non défini
▶ Web Interface : Activé (disponible avec la version de firmware 1.03)

ETHERNET PORT STATUS INFORMATION (INFORMATIONS D'ÉTAT DU PORT ETHERNET)

Cet écran est accessible en appuyant sur le bouton du port Ethernet [E], situé à droite du port Ethernet.

Ethernet
Link Up	100 Mb/s
Duplex	Full
IP Address	2.169.0.18
Netmask	255.0.0.0

Cet écran affiche les informations suivantes au sujet de l'état du port Ethernet sur quatre lignes :

▶ La première ligne sous le titre indique si la liaison est établie ou interrompue, ainsi que la vitesse de connexion actuelle (10 Mb/s ou 100 Mb/s).
▶ La ligne suivante indique si la liaison est en duplex intégral ou en semi-duplex, si une liaison est établie.
Les deux dernières lignes affichent l'adresse IP actuellement configurée et le masque de réseau actuellement configuré.

LED D'ÉTAT

Toutes les LED peuvent être coupées, auquel cas elles restent éteintes indépendamment de l'état de l'appareil. Les informations ci-dessous s'appliquent lorsque les LED ne sont pas coupées. Veuillez consulter Mute LEDs (Couper les LED) à la plus d'informations sur la coupure et le rétablissement des LED.

PORT SÉLECTIONNÉ

Lorsqu'un port est sélectionné, la LED d'état du port clignote en blanc pendant 0,1 secondes une fois toutes les 0,2 secondes. Les ports DMX et le port Ethernet peuvent être sélectionnés à l'aide du bouton-poussoir à côté du port. En outre, les ports DMX peuvent également être sélectionnés via le menu (Home > Menu > Outputs > Output [1-4] > Universe).

PORT DMX NON SÉLECTIONNÉ

Si un port DMX n'est pas sélectionné, la LED d'état du port fournit les informations suivantes. Elle indique l'état du port pendant au moins 0,7 secondes toutes les secondes à l'aide du codage couleur suivant :

▶ Port de sortie :
- Rouge : Aucun envoi de données DMX, mais le port est activé.
- Jaune : Envoi de la dernière apparence, mais aucune réception de mise à jour depuis au moins 10 secondes ^1 .
- Vert : Envoi de données DMX, réception de mises à jour.
- Noir : Le port est désactivé / éteint.
▶ Port d'entrée
- Bleu clignotant : Aucun signal DMX détecté.
- Bleu fixe : Un signal DMX est présent et valide.
- Rouge : Erreur du signal DMX.
▶ Port désactivé :
- Noir : Le port est désactivé / éteint.

La LED s'allume en blanc pendant 0,3 secondes toutes les secondes, si le nœud est défini comme identifié.

PORT ETHERNET (NON SÉLECTIONNÉ)

La LED d'état s'allume pendant 0,3 secondes toutes les secondes, si le nœud est défini comme identifié.

Du côté droit de la LED d'état, il y a également une LED de liaison qui s'allume en vert si une liaison Ethernet a été établie. Le trafic est indiqué par de brèves interruptions.

IDENTIFIER

Le XNODE 4 peut aider l'utilisateur à localiser l'appareil dans certaines conditions par le processus d'identification. Le nœud peut être placé à l'état identifié au moyen de la communication, comme Art-Net, RDM ou l'interface Web. Dans le cas du XNODE 4, l'appareil identifié allume toutes les LED d'état du port en blanc pendant 0,3 secondes toutes les secondes, tant que l'appareil est défini comme identifié.

ÉCONOMISEUR D'ÉCRAN

L'écran OLED s'éteint automatiquement lorsque aucune saisie utilisateur n'est reçue pendant 40 secondes afin d'améliorer la durabilité du produit, si l'économiseur d'écran est activé. Lorsque l'écran est éteint, il peut être rallumé en appuyant sur n'importe quel bouton ou en tournant la molette de sélection d'une unité dans n'importe quel sens.

L'économiseur d'écran peut être activé ou désactivé sous Home > Menu > Device Settings > Screen Saver, comme décrit à la section Screen Saver (Économiseur d'écran).

MISES À JOUR DU FIRMWARE

Les mises à jour du firmware sont mises à disposition sur la page du produit du site Web de Cameo. Pour mettre à jour le firmware, un PC avec Windows (Vista ou ultérieur) et un câble USB A vers B (câble d'imprimante USB) est requis. Veuillez consulter la documentation séparée également mise à disposition sur la page Web du produit pour plus de détails sur le processus de mise à jour du firmware du produit.

Les mises à jour du firmware peuvent également être effectuées via l'interface Web sur la page Firmware Update.

INTERFACE WEB

À partir de la version de firmware 1.03, le XNODE 4 permet d'utiliser une interface Web ^1 hébergée par l'appareil. À travers cette interface, il est possible d'observer l'état, d'ajuster les réglages et d'effectuer les mises à jour du firmware. L'interface Web est accessible en saisissant l'adresse IP configurée de l'appareil dans le navigateur Web d'un ordinateur connecté au même réseau que le XNODE 4.

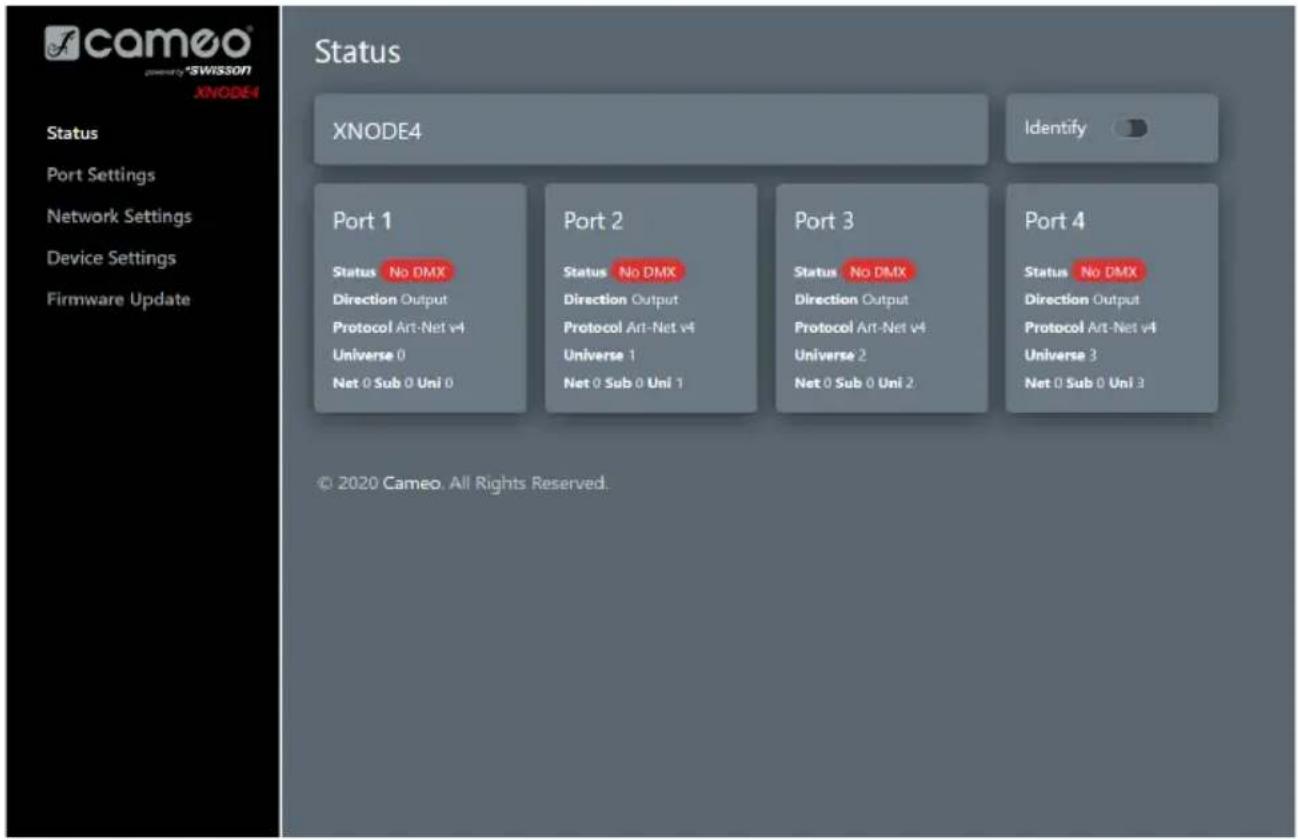

PAGE STATUS (ÉTAT)

La page d'état est la première qui apparaît lorsque l'utilisateur accède à l'interface Web. Elle permet à l'utilisateur d'obtenir une vue d'ensemble de l'état de chaque port individuel et de la configuration en un clin d'œil. Outre la vue d'ensemble, un interrupteur à bascule est disponible pour définir l'appareil comme identifié.

Les ports peuvent afficher cinq messages d'état différents :

▶ OK : Le port reçoit/émet avec succès.
▶ No Update : Aucune réception de mise à jour sur cet univers au cours des 10 dernières secondes.
▶ Off : Le port est actuellement désactivé par des réglages effectués par l'utilisateur.
▶ No DMX : Aucune réception/émission DMX sur ce port.
▶ Error : Le port produit des erreurs et nécessite une intervention de l'utilisateur.

cameo SWISSON XNODE4 Status Port Settings Network Settings Device Settings Firmware Update Status XNODE4 Identify Port 1 Status No DMX Direction Output Protocol Art-Net v4 Universe 0 Net 0 Sub 0 Uni 0 Port 2 Status No DMX Direction Output Protocol Art-Net v4 Universe 1 Net 0 Sub 0 Uni 1 Port 3 Status No DMX Direction Output Protocol Art-Net v4 Universe 2 Net 0 Sub 0 Uni 2 Port 4 Status No DMX Direction Output Protocol Art-Net v4 Universe 3 Net 0 Sub 0 Uni 3 © 2020 Cameo. All Rights Reserved.

PAGE PORT SETTINGS (RÉGLAGES DE PORT)

Sur la page des réglages de port, chaque port peut être configuré individuellement ou des modifications peuvent être appliquées à plusieurs ports simultanément. Pour configurer les ports séparément, sélectionnez d'abord le numéro dans le menu supérieur, puis des modifications pourront être apportées aux réglages. Une fois les modifications effectuées, elles peuvent être envoyées à l'appareil en appuyant sur le bouton Apply (Appliquer).

Lorsque vous configurez plusieurs ports en même temps sous l'onglet Setup, l'utilisateur a la possibilité de sélectionner les ports auxquels les modifications doivent être appliquées et de choisir d'augmenter automatiquement le numéro d'univers au fur et à mesure de la configuration des ports.

Port Settings Setup 1 2 3 4 Protocol Art-Net Universe 0 Net 0 Sub 0 Uni 0 Mode Output DMX Output Mode Relaxed (30 Hz) Merge Mode HTP Failure Behaviour Hold Last Look Art-Net RDM Apply © 2020 Cameo. All Rights Reserved.

PAGE NETWORK SETTINGS (RÉGLAGES RÉSEAU)

La page des réglages réseau permet à l'utilisateur de modifier les réglages réseau et d'afficher des informations importantes au sujet de l'état du port Ethernet.

Attention : les modifications apportées aux réglages réseau pourraient avoir pour effet l'inaccessibilité de l'appareil via le réseau ! À utiliser avec prudence !

camoo Created by *SWISSON JXNODE4 Network Settings Status Port Settings Network Settings Device Settings Firmware Update Network Settings Interface Information Status Up DHCP OK Speed 100 Mb/s Address 2.169.16.162 Duplex Full Netmask 255.0.0.0 Gateway 0.0.0.0 Interface Settings Mode Automatic (DHCP) Static DHCP Fallback Settings IP Address 2.169.16.162 Netmask 255.0.0.0 Gateway 0.0.0.0 Use Art-Net Primary IP Use Art-Net Secondary IP Apply

PAGE DEVICE SETTINGS (RÉGLAGES DE L'APPAREIL)

Cette page permet à l'utilisateur d'afficher et d'apporter des modifications à n'importe quelle information importante au sujet de l'appareil. En outre, les valeurs d'usine par défaut peuvent être rétablies à partir de cette page.

camoo Connected by *SWISSON XNODE4 Status Port Settings Network Settings Device Settings Firmware Update Device Settings Name XNODE4 Short Name XNODE4 Art-Net Version 4 Address Display Decimal Screen Saver Mute LEDs Apply Restore Defaults WARNING: Restoring defaults will reset all settings to factory defaults, including port and network. Restore Defaults © 2020 Cameo. All Rights Reserved. Device Information Model XNODE4 Boot SW V01.00 Firmware V01.00 Hardware V01.00 MAC1 00:00:00:00:00:00 MAC2 00:00:00:00:00:00 UID1 08A4:00000000 UID2 08A4:00000000 UID3 08A4:00000000 UID4 08A4:00000000 UID5 08A4:00000000 UID6 08A4:00000000 UID7 08A4:00000000 UID8 08A4:00000000

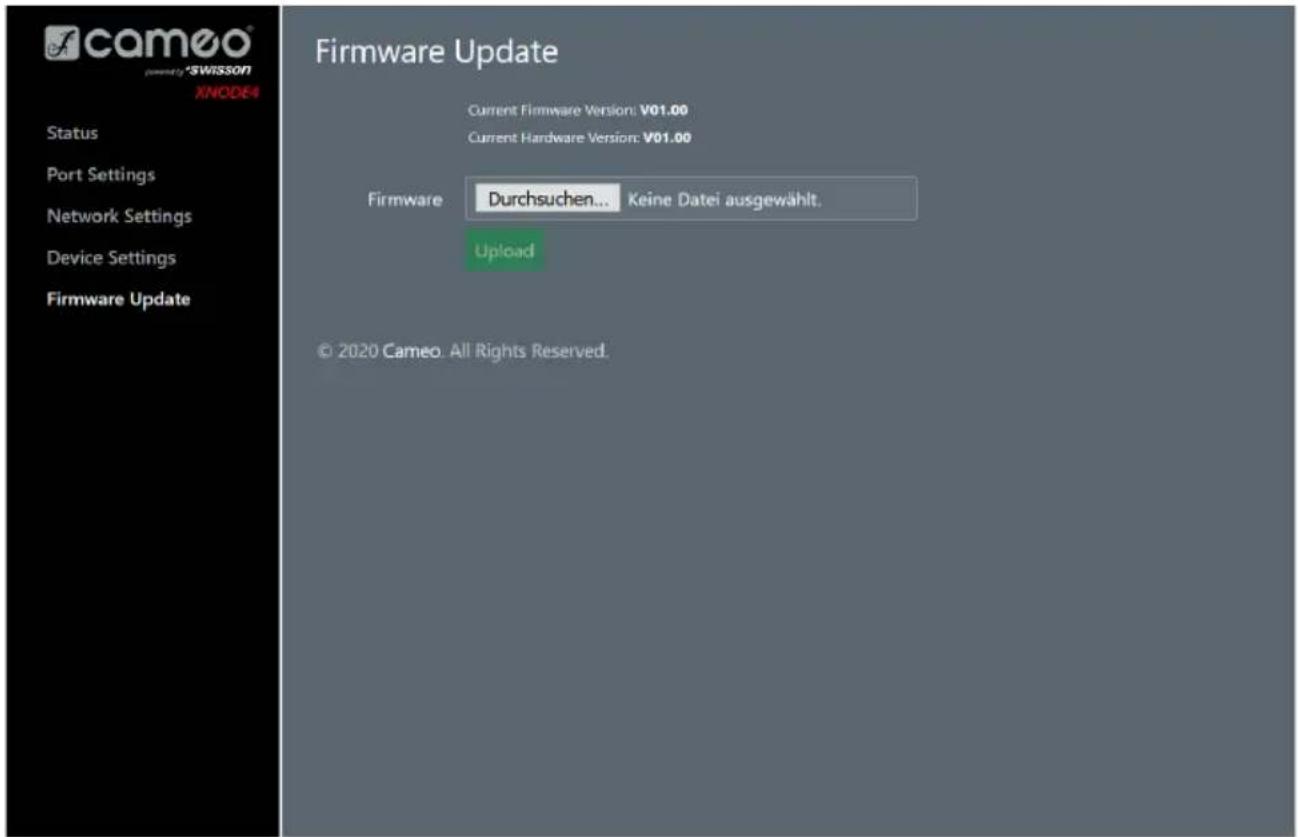

PAGE FIRMWARE UPDATE (MISE À JOUR DU FIRMWARE)

Les mises à jour du firmware peuvent être effectuées à partir de cette page. Pour ce faire, sélectionnez simplement le fichier de firmware souhaité, puis chargez-le. De plus, cette page vous informe du firmware actuellement chargé et de la version du matériel.

cameo® powerly SWISSON XNODE4 Status Port Settings Network Settings Device Settings Firmware Update Firmware Update Current Firmware Version: V01.00 Current Hardware Version: V01.00 Firmware Durchsuchen... Keine Datei ausgewählt. Upload © 2020 Cameo. All Rights Reserved.

DONNÉES TECHNIQUES

Numéro de produit : CLXNODE4

Température ambiante 30 °C...55 °C (-22 °F...131 °F)

Alimentation CA 100 - 240 V nominale, 50/60 Hz

Consommation électrique typique 7 W

Ethernet 10BASE-T / 100BASE-TX, auto-négociation, auto-MDI-X

Protocoles réseau Art-Net 1 - 4, sACN (ANSI E1.31), version provisoire sACN (v0.2)

DMX ANSI E1.11

RDM ANSI E1.20

Norme électrique des ports de signaux EIA-485

Dimensions des modèles montables en rack

Profondeur 136 mm (5,35 po)

Largeur 482,6 mm (19 po)

Hauteur 44,5 mm (1,75 po)

Poids 1,6 kg (3,53 lb)

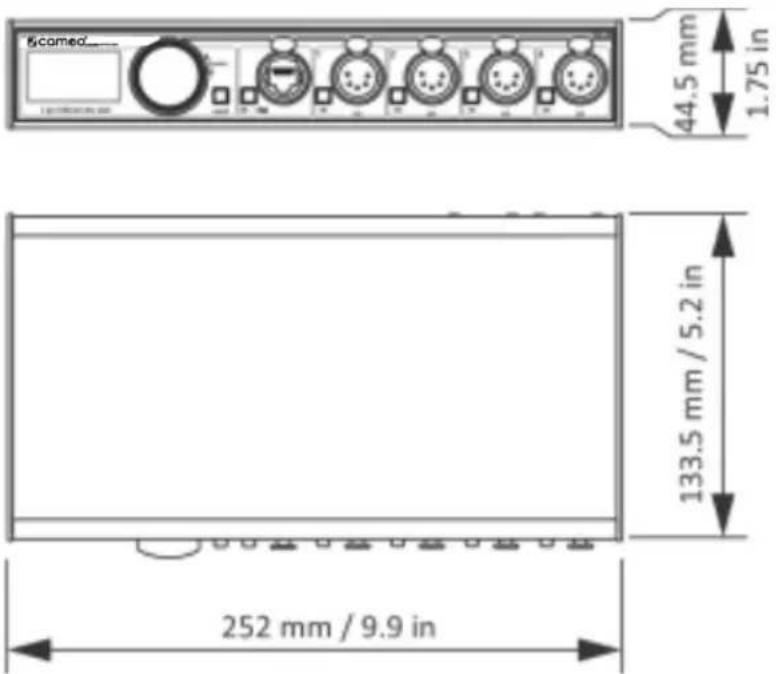

Dimensions des modèles avec boîtier

Profondeur 133,5 mm (5,2 po)

Largeur 252 mm (9,9 po)

Hauteur 44,5 mm (1,75 po)

Poids 1,1 kg (2,43 lb)

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante : https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_CAMEO.pdf. Pour demander un service de garantie pour un produit, veuillez contacter Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / e-mail : [e-mail] / +49 (0)6081 / 9419-0.

(valide dans l'Union européenne et les autres pays européens disposant d'un système de collecte sélective des déchets)

Ce symbole sur le produit ou sur ses documents indique que l'appareil ne doit pas être traité en tant que déchet ménager. Cela a pour but d'éviter les dommages environnementaux ou les dommages corporels dus à une élimination non contrôlée des déchets. Veuillez éliminer ce produit séparément des autres déchets et le faire recycler pour promouvoir une activité économique durable. Les utilisateurs non professionnels doivent contacter le revendeur auprès duquel ils ont acheté ce produit ou les autorités locales pour avoir des informations détaillées sur le lieu de collecte et la façon de recycler ce produit de manière écologique. Les utilisateurs professionnels doivent contacter leur fournisseur et vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de son élimination.

Cet appareil est conforme à la section 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil ne doit pas provoquer d'interférence nuisible, et
(2) Cet appareil doit supporter les interférences reçues, y compris celles susceptibles de provoquer un fonctionnement inattendu.

CONFORMITÉ CE

Adam Hall GmbH déclare par la présente que ce produit répond aux exigences des directives suivantes (le cas échéant) :

R&TTE (1999/5/CE) et RED (2014/53/UE) à partir de juin 2017

Directive basse tension (2014/35/UE)

La déclaration de conformité complète est disponible sur www.adamhall.com.

En outre, vous pouvez aussi adresser votre demande à [e-mail].

DROITS DE TIERS

LWIP

Ce produit inclut des parties de IwIP, pour lequel une licence BSD est octroyée :

Tous droits réservés.

La redistribution et l'utilisation en formes source et binaire, avec ou sans modification, sont permises pourvu que les conditions suivantes soient respectées :

1. Toute redistribution de code source doit être accompagnée de la mention de copyright susmentionnée, de la présente liste de conditions et de la clause de non-responsabilité ci-dessous.
2. Toute redistribution en forme binaire doit contenir, dans la documentation l'accompagnant et/ou le matériel fourni, la mention de copyright susmentionnée, la présente liste de conditions et la clause de non-responsabilité ci-dessous.
3. Le nom de l'auteur ne saurait être utilisé pour promouvoir des produits dérivés de ce logiciel sans autorisation écrite préalable.

CE LOGICIEL EST FOURNI PAR L'AUTEUR « EN L'ÉTAT » ET EST DÉPOURVU DE TOUTE FORME DE GARANTIE EXPRESSE OU TACITE, INCLUANT, SANS TOUTEFOIS S'Y LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D'ADÉQUATION À UN USAGE PARTICULIER. EN AUCUN CAS L'AUTEUR NE POURRA ÊTRE TENU POUR RESPONSABLE DE TOUT DOMMAGE DIRECT, INDIRECT, ACCESSOIRE, PARTICULIER OU CONSÉCUTIF NI D'AUCUN DOMMAGE-INTÉRÊT PUNITIF (INCLUANT, SANS TOUTEFOIS S'Y LIMITER, L'ACQUISITION DE PRODUITS OU SERVICES DE SUBSTITUTION, LA PERTE DE JOUISSANCE, DE DONNÉES OU DE BÉNÉFICES, OU L'INTERRUPTION DES ACTIVITÉS), QUELLES QU'EN SOIENT LES CAUSES ET QUEL QUE SOIT LE TYPE DE RESPONSABILITÉ, CONTRACTUELLE, SANS FAUTE OU FONDÉE SUR UN DÉLIT CIVIL (INCLUANT, SANS TOUTEFOIS S'Y LIMITER, LA NÉGLIGENCE) LIÉS, D'UNE MANIÈRE OU D'UNE AUTRE, À L'UTILISATION DE CE LOGICIEL, MÊME SI MENTION A ÉTÉ FAITE DE LA POSSIBILITÉ DE TELS DOMMAGES.

ART-NET

Art-Net™ Conception et copyright Artistic Licence Holdings Ltd

ANNEXE

REPRÉSENTATIONS DES ADRESSES DE PORT ART-NET

Selon la spécification Art-Net 3, l'adresse d'un port Art-Net est composée de trois parties : les numéros de réseau, de sous-réseau et d'univers Art-Net. Les numéros d'univers et de sous-réseau Art-Net sont tous les deux compris entre 0 et 15 (4 bits). De nombreux contrôleurs combinent ces valeurs en un numéro de sous-univers, engendrant une valeur comprise entre 0 et 255 (8 bits), avec la partie sous-réseau occupant les chiffres les plus importants. Par conséquent, le sous-univers peut être calculé à l'aide de la formule : 16 x sous-réseau + univers = sous-univers.

Le numéro de réseau Art-Net a été ajouté dans Art-Net 3 et a une valeur comprise entre 0 et 127 (7 bits). Ainsi, lorsque vous travaillez avec des contrôleurs utilisant Art-Net I ou Art-Net II, le réseau Art-Net doit être réglé sur 0.

Le réseau, le sous-réseau et l'univers Art-Net peuvent être combinés en une adresse de port 15 bits avec des valeurs comprises entre 0 et 32767, comme indiqué ci-dessous.

Chiffre de bit 14	13	12	11	10	9	8	7	6	5	4	3	2	1	0
Représentation subdivisée Réseau				(0 - 127) Sous-réseau (0 - 15)					Univers (0 - 15)
Représentation alternative Réseau				(0 - 127) Sous-univers (0 – 255)
Rep. d'adresse de port 15 bits (0 – 32767)

Dans les cas où le numéro de réseau Art-Net est 0, l'adresse de port 15 bits est équivalente au sous-univers. Le tableau ci-dessous donne une vue d'ensemble de tout l'espace d'adresse Art-Net 3 et de la façon dont il est converti en adresse de port 15 bits.

Adresse Art-Net			Adresse de port 15 bits
Réseau (0 - 127) Sous-réseau (0 - 15) Univers (0 - 15)
0 0 0 0
0 0 1 1
0 0 15 15
0 1 0 16
0 1 1 17
0 1 15 31
0 2 0 32
0 2 1 33
0 15 15 255
1 0 0 256
1 0 1 257
127 15 14 32766
127 15 15 32767
z y x z * 256 + y * 16 + x

Aucune partie de cette documentation ne peut être reproduite ou transmise sous quelque forme ni par quelque moyen que ce soit, électronique ou mécanique, y compris la photocopie et l'enregistrement, sans l'autorisation écrite préalable d'Adam Hall Group.

Les informations figurant dans cette documentation sont fournies sans garantie de quelque nature que ce soit, directement ou indirectement, et peuvent être modifiées sans préavis.

Adam Hall Group, ses employés ou représentants désignés ne peuvent être tenus responsables pour tout dommage aux logiciels, au matériel ou aux données découlant directement ou indirectement du ou des produits mentionnés dans le présent document.

21/08/2020

ESPAÑOL
