Type de produit	Ensemble de profilés GearTrack® pour charges lourdes
Marque	Gladiator
Modèle	GAGP24WRHY
Catégorie	Accessoires d'étagère
Dimensions du profilé (sans crochets)	Longueur : 61,6 cm (24,25 po) ; Hauteur : 15,9 cm (6,25 po) ; Profondeur : 1,91 cm (0,75 po)
Capacité de charge maximale du profilé	75 lb (34 kg) par pied carré (30,48 cm)
Capacité de charge maximale par crochet	50 lb (22,7 kg)
Pièces fournies	1 profilé GearTrack®, 1 support gauche, 1 support droit, 2 embouts, 2 vis, 1 crochet double, 1 crochet incurvé, 1 crochet en L
Outils nécessaires pour l'installation	Tournevis cruciforme, perceuse avec foret de 3/32 po
Compatibilité des étagères	Étagères Gladiator de profondeur 24 po (60,9 cm) ou 18 po (45,7 cm) (modèles GARS774XEG, GARS604TEG, GARS484TEG)
Installation	Fixation des supports sur l'étagère, installation du profilé par glissement, perçage de trous pour vis, mise en place des embouts et suspension des crochets
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas utiliser de placard suspendu ou d'armoire à outils sur les profilés. Respecter les limites de charge. Utiliser uniquement avec les crochets compatibles.
Matériau	Acier revêtu (probable, déduit)
Poids approximatif	Environ 2-3 kg (non spécifié, estimation)
Garantie	Contacter le service client : États-Unis 1 866 342-4089, Canada 1 800 807-6777

FOIRE AUX QUESTIONS - GAGP24WRHY Gladiator

Quels outils sont nécessaires pour installer le profilé GearTrack GAGP24WRHY ?

Vous aurez besoin d'un tournevis cruciforme, d'une perceuse avec un foret de 3/32 po (2,4 mm) pour percer les trous de fixation.

Quelle est la charge maximale que peut supporter le profilé GearTrack ?

Le profilé GearTrack® supporte une charge maximale de 75 lb (34 kg) par pied carré. Chaque crochet a une limite variant de 5 lb à 50 lb selon le modèle.

Puis-je installer le profilé sur une étagère de 18 pouces de profondeur ?

Oui, le profilé de 24 pouces peut être coupé pour s'adapter aux étagères de 18 pouces. Assurez-vous de couper droit et de respecter les instructions.

Quels types de crochets sont fournis avec le kit ?

Le kit inclut un crochet double, un crochet incurvé et un crochet en L. D'autres crochets sont disponibles séparément.

Comment installer les embouts sur le profilé ?

Les embouts fournis doivent être installés de chaque côté du profilé GearTrack® après la mise en place du profilé dans les supports.

Puis-je utiliser des placards suspendus ou des armoires à outils sur le profilé ?

Non, le profilé GearTrack® est uniquement destiné à être utilisé avec des crochets, ne supporte pas les placards ou armoires à outils.

Quels sont les modèles d'étagères compatibles ?

Les étagères Gladiator de profondeur 24 po (60,9 cm) ou 18 po (45,7 cm) des modèles GARS774XEG, GARS604TEG ou GARS484TEG.

Comment entretenir le profilé GearTrack ?

Nettoyez avec un chiffon humide et un détergent doux. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

Où puis-je trouver la garantie pour ce produit ?

Pour les États-Unis, appelez le 1 866 342-4089 ou visitez www.GladiatorGW.com. Au Canada, composez le 1 800 807-6777 ou allez sur www.gladiatorgarageworks.ca.

Le kit inclut-il des vis pour la fixation ?

Oui, le kit contient 2 vis pour fixer les supports au profilé. Cependant, pour une installation sécurisée, vous devrez percer des trous de 3/32 po et utiliser les vis fournies.

MODE D'EMPLOI GAGP24WRHY Gladiator

Models/Modèles/Modelos:

GAGP24WRHY - Heavy Duty Rack GearTrack® Pack/Ensemble de profilés GearTrack® pour charges lourdes/Paquete para canasta de alta resistencia GearTrack® GASL242PHB - 36" Wide Rack Shelf Liner (2-Pack)/Matériel de recouvrement pour étagère de 36 po de large (2 ensembles)/Revestimiento de estante de 36" de ancho (paquete doble)

GASL182PHB - 23" Wide Rack Shelf Liner (2-Pack)/ Matériel de recouvrement pour étagère de 23 po de large (2 ensembles)/ Revestimiento de estante de 23" de ancho (paquete doble)

Instructions d'installation

Outils et pièces....12 Spécifications d'utilisation de l'ensemble de profilés GearTrack® pour charges lourdes....12 Déballage....12

INSTALLATION DE L'ENSEMBLE DE PROFILÉS GEARTRACK® POUR CHARGES LOURDES .... 12 INSTALLATION DES CROCHETS SUR LES PROFILÉS GEARTRACK® .... 13 CROCHETS DISPONIBLES -VENDUS SÉPARÉMENT .... 14

DIMENSIONS DU MATÉRIEL DE RECOUVREMENT DES ÉTAGÈRES ..... 15 INSTRUCTIONS D'INSTALLATION DU MATÉRIEL DE RECOUVREMENT

DES ÉTAGÈRES .... 15 Spécifications d'utilisation des recouvrements .... 15 Installation du recouvrement .... 15 GARANTIE .... 15

W11238428E Aux États-Unis, composer le : 1 866 342-4089

Au Canada, composer le : 1 800 807-6777 www.gladiatorgarageworks.com

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

! DANGER

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

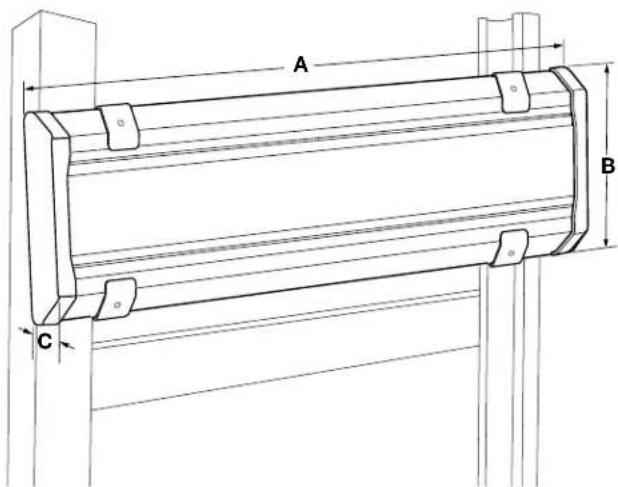

DIMENSIONS DE L'ENSEMBLE DE PROFILÉS GEARTRACK® POUR CHARGES LOURDES

Glissière sans crochets

GAGP24WRHY

A 24,25 po (61,6 cm)

B 6,25 po (15,9 cm)

C 0,75 po (1,91 cm)

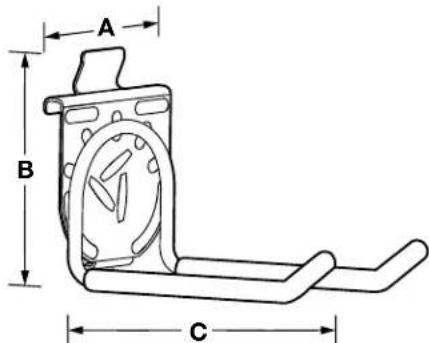

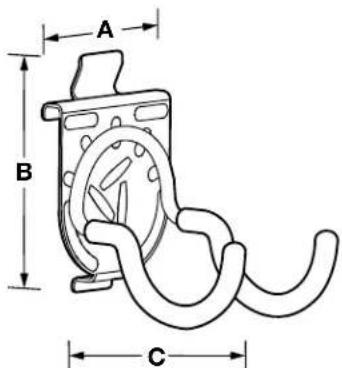

Crochet double Crochet incurvé Crochet en L
Crochets

	Double Incurvé G
A	2,75 po(7,0 cm)	2,75 po(7,0 cm)	1,0 po(2,54 cm)
B	4,25 po(10,8 cm)	4,25 po(10,8 cm)	3,9 po(9,91 cm)
C	6,5 po(16,5 cm)	4,25 po(10,8 cm)	4,1 po(10,4 cm)

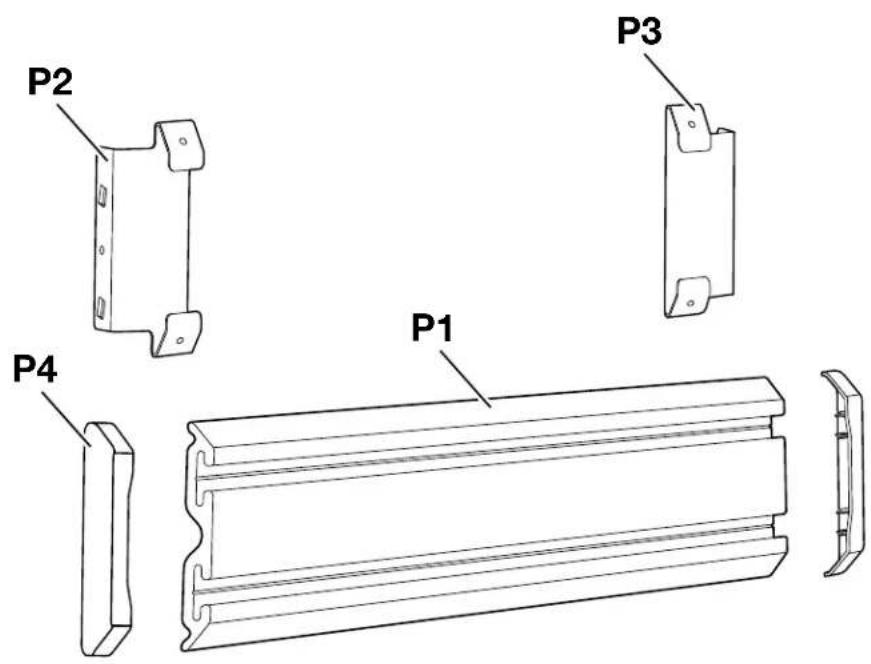

PIÈCES

P1. (1) profilé GearTrack ®
P2. (1) support côté gauche
P3. (1) support côté droit
P4. (2) embouts
P5. (2) vis
P6. (1) crochet double
P7. (1) crochet incurvé
P8. (1) crochet en L

INSTRUCTIONS D'INSTALLATION DE L'ENSEMBLE DE PROFILÉS GEARTRACK® POUR CHARGES LOURDES

Outils et pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Tournevis cruciforme
■ Perceuse et foret de 3/32 po

Pièces fournies

■ 2 vis

Spécifications d'utilisation de l'ensemble de profilés GearTrack® pour charges lourdes

■ Charge maximale de 75 lb (34 kg) par pied carré (30,48 cm) pour les profilés GearTrack®.
■ Ne pas utiliser de placard suspendu ou d'armoire à outils sur les profilés GearTrack®. Ce profilé GearTrack® est uniquement destiné à être utilisé avec un crochet pour charge maximale de 50 lb.

Déballage

■ Retirer toutes les pièces de leur emballage et éliminer/recycler tous les matériaux d'emballage.

INSTALLATION DE L'ENSEMBLE DE PROFILÉS GEARTRACK® POUR CHARGES LOURDES

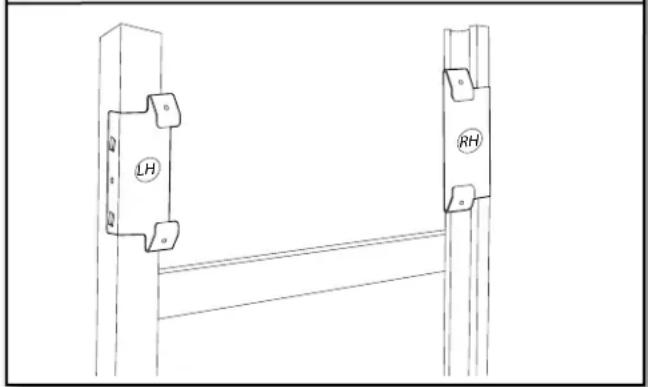

1. Supports aux positions désirées


• Placer les supports de gauche et de droite aux positions souhaitées, aux bouts de l'étagère d'une profondeur de 24 po (60,9 cm) ou 18 po (45,7 cm). (Utiliser les numéros de modèles d'étagères suivants : GARS774XEG, GARS604TEG ou GARS484TEG.)

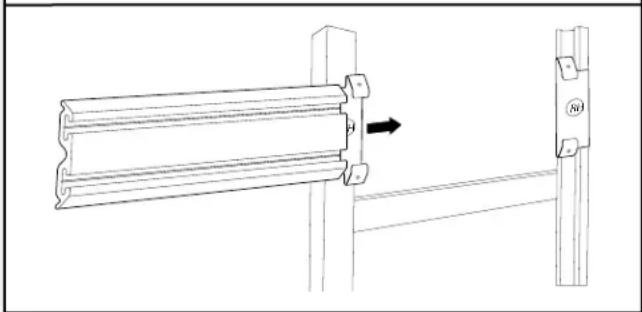

2a. Installation des profilés GearTrack® (pour modèle de 24 po)

- Installer les profilés GearTrack dans le côté d'un support, puis les glisser dans l'autre support.

■ S'assurer que les bouts des profilés GearTrack sont de niveau avec les bouts des étagères.

2b. Installation des profilés GearTrack® (pour modèle de 18 po)

Les profilés GearTrack® font 24 po (60,9 cm) de long, mais peuvent être coupés pour les étagères de 18 po (45,7 cm) de profondeur. Si nécessaire, couper le profilé de la bonne longueur en s'assurant de couper bien droit.

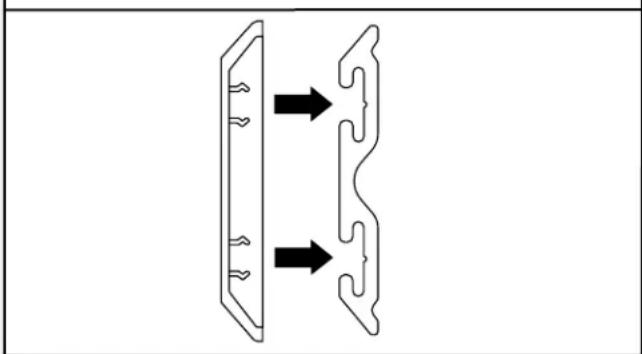

1. Installation des embouts


• Installer les embouts fournis de chaque côté des profilés GearTrack®.

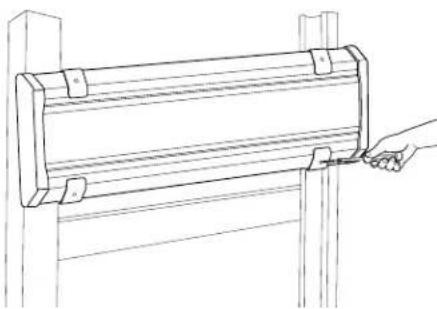

• Trous de support


■ Percer deux trous de 3/32 po dans les trous du haut ou du bas des supports et des profilés GearTrack®.
REMARQUE : Les vis peuvent être fixées au choix dans le bas ou le haut des supports.

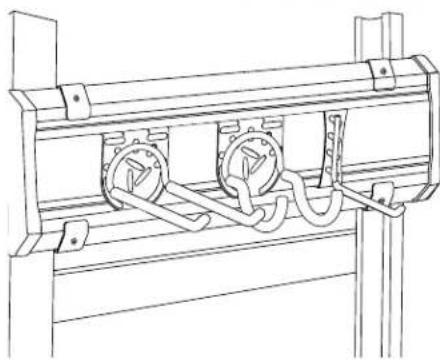

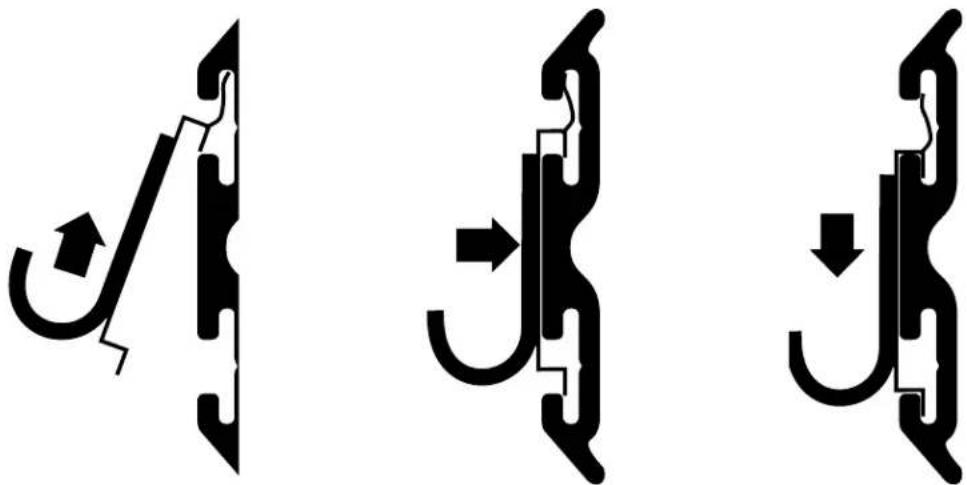

1. Suspendre les crochets souhaités


■ Suspendre les crochets souhaités inclus.

INSTALLATION DES CROCHETS SUR LES PROFILÉS GEARTRACK®

Pièces Limite de poids maximum
Crochet, crochet double, gros crochet, crochet pour charges lourdes	50 lb (22,7 kg)
Crochet porte-vélos horizontal 25 lb (11,3 kg) pour chaque crochet et 50 lb (22,7 kg) pour une paire de crochets
Crochet profond, crochet large, crochet porte-vélos vertical 30 lb (13,6 kg)
Crochet à outils, crochet-support, crochet double, crochet en S, crochet cuillère	25 lb (11,3 kg)
Crochet pour canne à pêche 20 lb (9,1 kg)
Crochet en L, crochet en J, crochet boucle 5 lb (2,2 kg)
Support de bac d'entreposage 50 lb (22,7 kg)
Panier-filet de 24 po (60,96 cm) 35 lb (15,87 kg)
Panier grillagé de 18 po (45,7 cm) 35 lb (15,87 kg)

IMPORTANT : Conçu pour être installé sur les profilés GearTrack®.

Gros crochet Crochet porte-vélos vertical Crochet en S Crochet en L
Crochet pour charges lourdes Crochet à outils Crochet incurvé		Panier-filet
Crochet profond	Crochet double	Crochet en J	Panier métallique

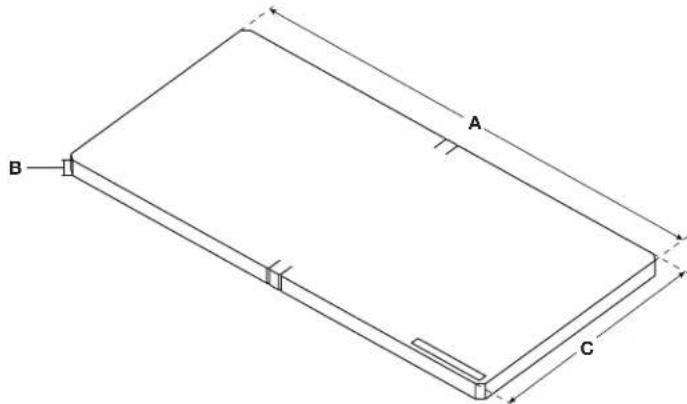

DIMENSIONS DU MATÉRIEL DE RECOUVREMENT DES ÉTAGÈRES

	GASL242PHB GASL182PHB
A 36 po (91,4 cm) 23 po (58,4 cm)
B 0,040 po (0,100 cm) 0,040 po (0,100 cm)
C 22 po (56,0 cm) 16 po (40,6 cm)

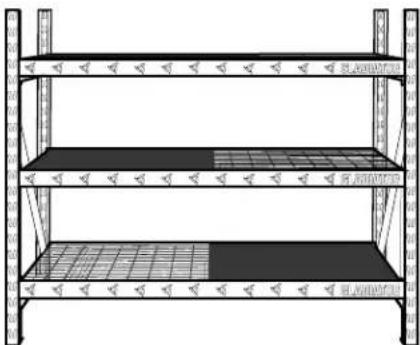

Spécifications d'utilisation des recouvrements

■ Conçu pour être utilisé avec les étagères Gladiator pour charges lourdes. L'enregistrement du produit présente de nombreux avantages. Pour obtenir plus de renseignements et enregistrer votre produit en ligne, consultez le www.gladiatorgarageworks.com. Les clients canadiens peuvent appeler au : 1 800 807-6777.

Installation du recouvrement

1. Déballer les recouvrements et jeter/recycler tous les matériaux d'emballage.
2. Placer les recouvrements à l'emplacement souhaité.
3. Pour réduire le glissement du recouvrement sur la grille métallique, pousser les onglets fournis à l'avant et à l'arrière du recouvrement sous le rebord des poutres de support horizontal principales.

GARANTIE

Pour des informations concernant la garantie : Aux États-Unis, composer le 1 866 342-4089 ou visiter notre site Web à l'adresse www.GladiatorGW.com Au Canada, composer le 1 800 807-6777 ou visiter notre site Web à l'adresse www.gladiatorgarageworks.ca

Tous droits réservés. Utilisé sous licence au Canada.
