Type de produit	Recouvrement d'étagère pour charges lourdes
Marque	Gladiator
Modèle	GASL182PHB
Couleur	Noir
Matériau	Plastique antidérapant
Largeur	58,4 cm (23 po)
Profondeur	40,6 cm (16 po)
Épaisseur	0,100 cm (0,040 po)
Utilisation	Pour étagères Gladiator pour charges lourdes (modèles GARS774XEG, GARS604TEG, GARS484TEG)
Accessoires inclus	Onglets antidérapants
Entretien	Nettoyer avec un chiffon humide et un détergent doux
Garantie	Contacter le service client Gladiator

FOIRE AUX QUESTIONS - GASL182PHB Gladiator

Quelle est la capacité de poids du recouvrement d'étagère GASL182PHB ?

Le recouvrement lui-même n'a pas de limite de poids spécifique, mais il est conçu pour être utilisé avec les étagères Gladiator pour charges lourdes qui supportent jusqu'à 75 lb par pied carré.

Comment installer le recouvrement d'étagère ?

Placer le recouvrement sur l'étagère, puis pousser les onglets fournis sous le rebord des poutres de support horizontales principales pour réduire le glissement.

Le recouvrement est-il antidérapant ?

Oui, il est conçu avec des onglets antidérapants pour éviter le glissement sur la grille métallique de l'étagère.

Quelles sont les dimensions du recouvrement GASL182PHB ?

Largeur : 23 po (58,4 cm), profondeur : 16 po (40,6 cm), épaisseur : 0,040 po (0,100 cm).

Avec quelles étagères ce recouvrement est-il compatible ?

Il est conçu pour les étagères Gladiator pour charges lourdes, notamment les modèles GARS774XEG, GARS604TEG et GARS484TEG.

Puis-je couper le recouvrement à une taille différente ?

Le recouvrement est prévu pour des dimensions fixes et n'est pas conçu pour être coupé. Utilisez-le avec les étagères compatibles.

Comment nettoyer le recouvrement d'étagère ?

Nettoyez avec un chiffon humide et un détergent doux. Évitez les produits abrasifs.

Où puis-je obtenir des pièces de rechange ou du service ?

Contactez Gladiator au 1 866 342-4089 (États-Unis) ou 1 800 807-6777 (Canada) ou visitez le site Web www.gladiatorgarageworks.com.

Le recouvrement est-il garanti ?

Oui, une garantie est offerte. Pour plus de détails, contactez le service client Gladiator.

Puis-je utiliser le recouvrement avec des crochets GearTrack ?

Le recouvrement est indépendant des crochets. Il sert de surface de protection pour l'étagère et n'interfère pas avec l'installation des crochets GearTrack vendus séparément.

MODE D'EMPLOI GASL182PHB Gladiator

Models/Modèles/Modelos

GAGP24WRHY - Light Gray/Gris Pâle/Gris Claro

GASL242PHB - Black/Noir/Negro

Instructions d'installation

ACCESORIOS PARA

CANASTAS DE ALTA

RESISTENCIA

Spécifications d'utilisation de

l'ensemble de profilés GearTrack®

pour charges lourdes....12

Déballage....12

INSTALLATION DE L'ENSEMBLE

DE PROFILÉS GEARTRACK® POUR

CHARGES LOURDES 12

INSTALLATION DES CROCHETS

SUR LES PROFILÉS GEARTRACK® ..... 13

CROCHETS DISPONIBLES -VENDUS

SÉPARÉMENT....14

DIMENSIONS DU MATÉRIEL DE

RECOUVREMENT DES ÉTAGÈRES .....15

INSTRUCTIONS D'INSTALLATION

DU MATÉRIEL DE RECOUVREMENT

DES ÉTAGÈRES....15

Spécifications d'utilisation

des recouvrements 15

Installation du recouvrement 15

GARANTIE 15

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

! DANGER

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

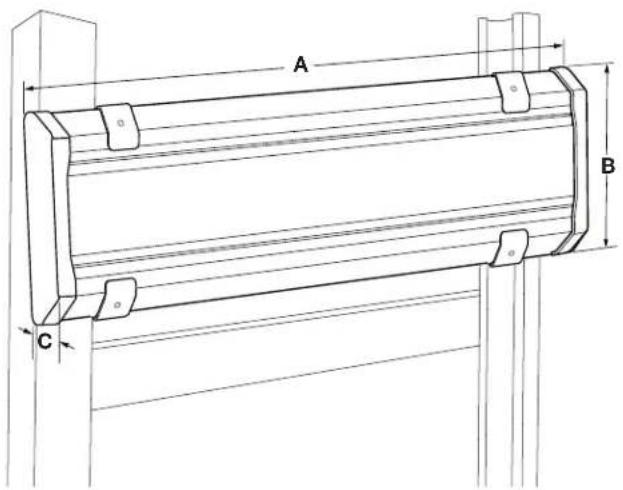

DIMENSIONS DE L'ENSEMBLE DE PROFILÉS GEARTRACK® POUR CHARGES LOURDES

Glissière sans crochets

GAGP24WRHY

A 24,25 po (61,6 cm)

B 6,25 po (15,9 cm)

C 0,75 po (1,91 cm)

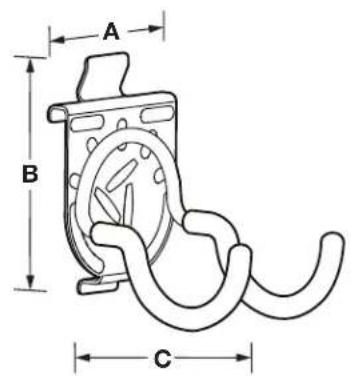

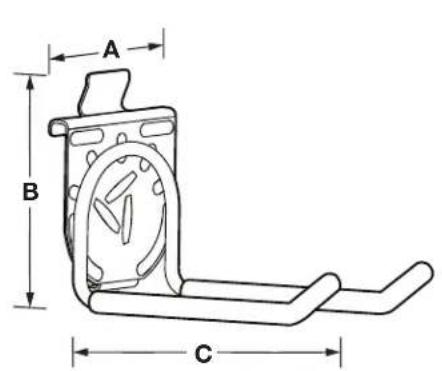

Crochet double Crochet incurvé Crochet en L
Crochets

	Double Incurvé G
A	2,75 po(7,0 cm)	2,75 po(7,0 cm)	1,0 po(2,54 cm)
B	4,25 po(10,8 cm)	4,25 po(10,8 cm)	3,9 po(9,91 cm)
C	6,5 po(16,5 cm)	4,25 po(10,8 cm)	4,1 po(10,4 cm)

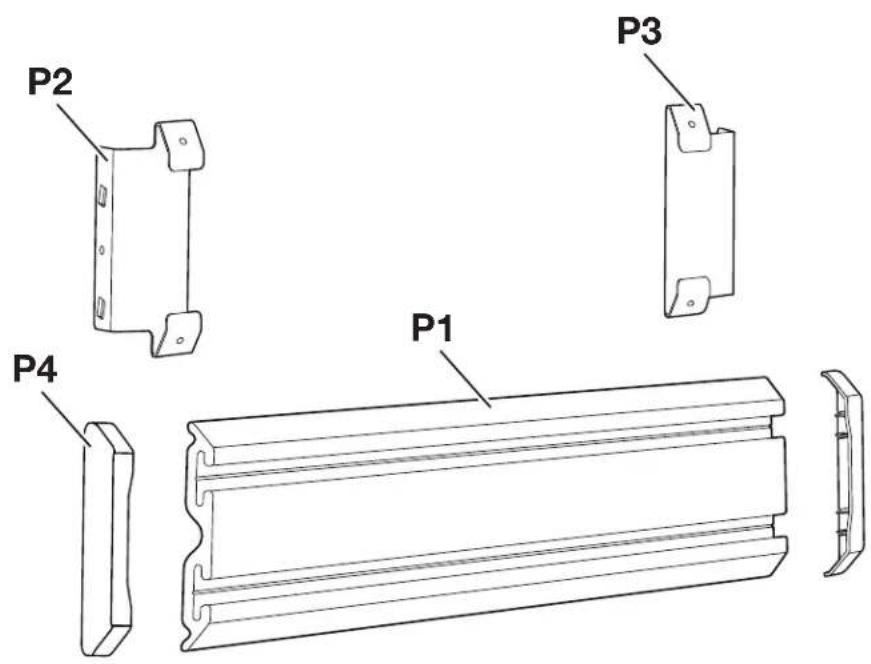

PIÈCES

P1. (1) profilé GearTrack ®

P2. (1) support côté gauche

P3. (1) support côté droit

P4. (2) embouts

P5. (2) vis

P6. (1) crochet double

P7. (1) crochet incurvé

P8. (1) crochet en L

INSTRUCTIONS D'INSTALLATION DE L'ENSEMBLE DE PROFILÉS GEARTRACK® POUR CHARGES LOURDES

Outils et pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Tournevis cruciforme
■ Perceuse et foret de 3/32 po

Pièces fournies

■ 2 vis

Spécifications d'utilisation de l'ensemble de profilés GearTrack® pour charges lourdes

■ Charge maximale de 75 lb (34 kg) par pied carré (30,48 cm) pour les profilés GearTrack®.
■ Ne pas utiliser de placard suspendu ou d'armoire à outils sur les profilés GearTrack®. Ce profilé GearTrack® est uniquement destiné à être utilisé avec un crochet pour charge maximale de 50 lb.

Déballage

■ Retirer toutes les pièces de leur emballage et éliminer/recycler tous les matériaux d'emballage.

INSTALLATION DE L'ENSEMBLE DE PROFILÉS GEARTRACK® POUR CHARGES LOURDES

1. Supports aux positions désirées


• Placer les supports de gauche et de droite aux positions souhaitées, aux bouts de l'étagère d'une profondeur de 24 po (60,9 cm) ou 18 po (45,7 cm). (Utiliser les numéros de modèles d'étagères suivants : GARS774XEG, GARS604TEG ou GARS484TEG.)

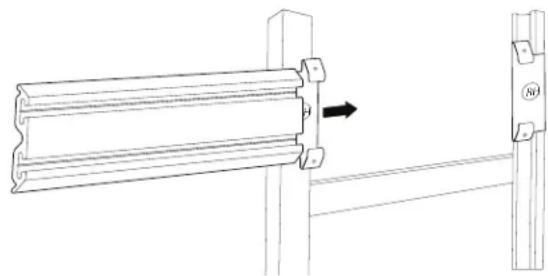

2a. Installation des profilés GearTrack® (pour modèle de 24 po)

• Installer les profilés GearTrack dans le côté d'un support, puis les glisser dans l'autre support.
  ■ S'assurer que les bouts des profilés GearTrack sont de niveau avec les bouts des étagères.

2b. Installation des profilés GearTrack® (pour modèle de 18 po)

Les profilés GearTrack® font 24 po (60,9 cm) de long, mais peuvent être coupés pour les étagères de 18 po (45,7 cm) de profondeur. Si nécessaire, couper le profilé de la bonne longueur en s'assurant de couper bien droit.

1. Installation des embouts


- Installer les embouts fournis de chaque côté des profilés GearTrack®.

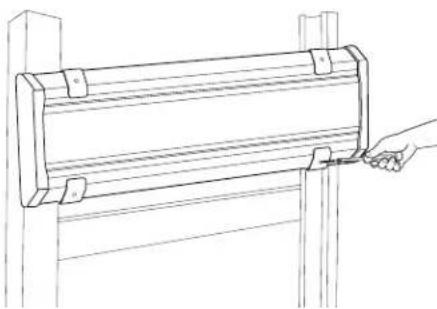

1. Trous de support


■ Percer deux trous de 3/32 po dans les trous du haut ou du bas des supports et des profilés GearTrack.
REMARQUE : Les vis peuvent être fixées au choix dans le bas ou le haut des supports.

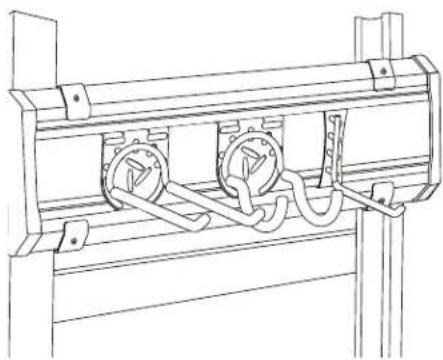

1. Suspendre les crochets souhaités


■ Suspendre les crochets souhaités inclus.

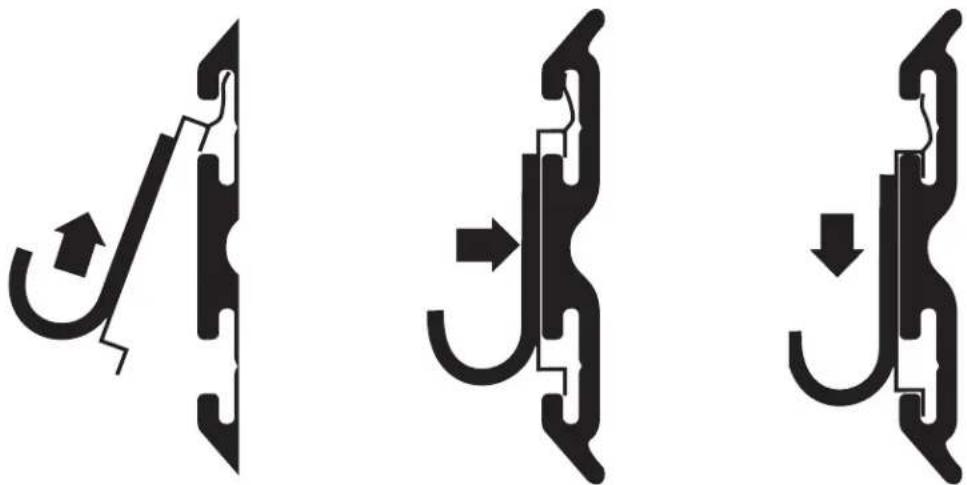

INSTALLATION DES CROCHETS SUR LES PROFILÉS GEARTRACK®

Pièces Limite de poids maximum
Crochet, crochet double, gros crochet, crochet pour charges lourdes	50 lb (22,7 kg)
Crochet porte-vélos horizontal 25 lb (11,3 kg) pour chaque crochet et 50 lb (22,7 kg) pour une paire de crochets
Crochet profond, crochet large, crochet porte-vélos vertical 30 lb (13,6 kg)
Crochet à outils, crochet-support, crochet double, crochet en S, crochet cuillère	25 lb (11,3 kg)
Crochet pour canne à pêche 20 lb (9,1 kg)
Crochet en L, crochet en J, crochet boucle 5 lb (2,2 kg)
Support de bac d'entreposage 50 lb (22,7 kg)
Panier-filet de 24 po (60,96 cm) 35 lb (15,87 kg)
Panier grillagé de 18 po (45,7 cm) 35 lb (15,87 kg)

Gros crochet Crochet porte-vélos vertical Crochet en S Crochet en L
Crochet pour charges lourdes Crochet à outils Crochet incurvé		Panier-filet
Crochet profond	Crochet double	Crochet en J	Panier métallique

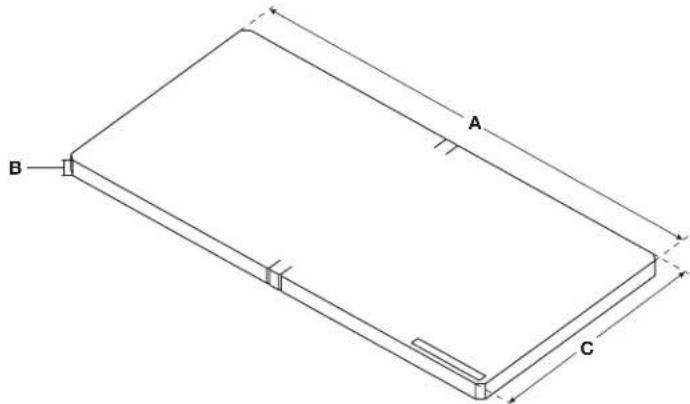

DIMENSIONS DU MATÉRIEL DE RECOUVREMENT DES ÉTAGÈRES

	GASL242PHB GASL182PHB
A 36 po (91,4 cm) 23 po (58,4 cm)
B 0,040 po (0,100 cm) 0,040 po (0,100 cm)
C 22 po (56,0 cm) 16 po (40,6 cm)

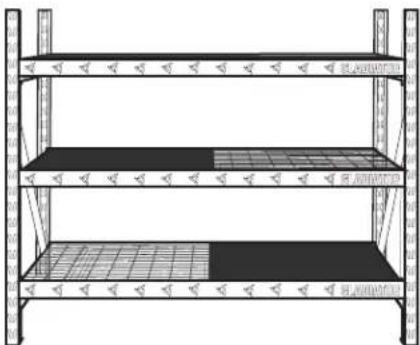

Spécifications d'utilisation des recouvrements

■ Conçu pour être utilisé avec les étagères Gladiator pour charges lourdes.
L'enregistrement du produit présente de nombreux avantages.
Pour obtenir plus de renseignements et enregistrer votre produit en ligne, consultez le www.gladiatorgarageworks.com.
Les clients canadiens peuvent appeler au : 1 800 807-6777.

Installation du recouvrement

1. Déballer les recouvrements et jeter/recycler tous les matériaux d'emballage.
2. Placer les recouvrements à l'emplacement souhaité.
3. Pour réduire le glissement du recouvrement sur la grille métallique, pousser les onglets fournis à l'avant et à l'arrière du recouvrement sous le rebord des poutres de support horizontal principales.

GARANTIE

Pour des informations concernant la garantie :

Aux États-Unis, composer le 1 866 342-4089 ou visiter notre site Web à l'adresse

Au Canada, composer le 1 800 807-6777 ou visiter notre site Web à l'adresse

Tous droits réservés. Utilisé sous licence au Canada.
