Type de produit	Étagère de rangement surélevée
Marque	Gladiator
Modèle	GALS44M2KG
Dimensions (L x l x H)	48 po x 48 po x (23 po min - 37,8 po max) du plafond
Capacité de charge maximale	500 lb (227 kg)
Type d'installation	Fixation au plafond sur solives en bois
Matériau	Acier
Couleur	Gris (selon photo produit)
Nombre d'étagères	1 section de 4 pi x 4 pi (assemblée à partir de 2 sections de 2 pi x 4 pi)
Hauteur recommandée au-dessus du sol	80 po minimum (pour passage de porte standard)
Espacement des supports de plafond	24 po entre supports (configuration parallèle ou perpendiculaire)
Système d'ajustement en hauteur	Tiges de positionnement EZ Connect (réglage sans outil, par pas de trous)
Nombre de montants verticaux	4 coins + 2 supports de raccordement d'étagère
Quincaillerie incluse	Vis à chapeau M8, tire-fond, écrous rectangulaires, tiges EZ Connect
Outils nécessaires (non inclus)	Perceuse électrique, clé à douille 1/2 po, clé hexagonale 6 mm, détecteur de montant, ruban à mesurer, escabeau, crayon, ruban adhésif
Nombre de personnes requises pour l'installation	Au moins 2 personnes pour soulever et positionner l'étagère
Usage recommandé	Garage, pour objets légers en hauteur
Entretien	Laver avec détergent doux et eau chaude, chiffon doux ; vérifier le serrage annuellement
Garantie	Garantie limitée (contacter Gladiator : États-Unis 1-866-342-4089, Canada 1-800-807-6777)
Enregistrement du produit	Recommandé sur www.gladiatorgarageworks.com

FOIRE AUX QUESTIONS - GALS44M2KG Gladiator

Quelle est la capacité de poids maximale de l'étagère GALS44M2KG ?

La capacité de poids maximale pour le modèle 4 pi x 4 pi est de 500 lb (227 kg). Ne dépassez jamais cette limite.

Quelles sont les dimensions exactes de l'étagère ?

L'étagère mesure 48 po x 48 po (122 cm x 122 cm) de surface. La hauteur sous plafond est réglable de 23 po à 37,8 po (58,4 cm à 96 cm).

Comment installer l'étagère de rangement surélevée ?

L'installation nécessite au moins deux personnes. Fixez d'abord les supports de plafond sur les solives en bois (espacement max de 24 po). Assemblez l'étagère au sol, puis fixez les supports verticaux. Soulevez l'étagère et raccordez-la aux supports de plafond à l'aide des tiges EZ Connect. Resserrez toutes les vis.

Quel type de plafond est requis ?

Ce produit est conçu pour une installation sur des solives en bois traditionnelles (charpente standard). Il ne convient pas aux plafonds en béton, métalliques ou suspendus.

L'étagère peut-elle être ajustée en hauteur après installation ?

Oui, grâce au système EZ Connect. Retirez les tiges de positionnement, ajustez l'étagère à la hauteur souhaitée (entre 23 po et 37,8 po sous le plafond), puis remettez les tiges. Deux personnes sont nécessaires.

Comment nettoyer l'étagère ?

Lavez avec un détergent doux et de l'eau chaude à l'aide d'un chiffon doux. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez le serrage des vis une fois par an.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin d'une perceuse électrique, d'un embout de 3/16 po (inclus), d'une clé à douille ou plate de 1/2 po, d'une clé hexagonale de 6 mm (incluse), d'un détecteur de montant, d'un ruban à mesurer, d'un escabeau, d'un crayon et de ruban de masquage.

La garantie est-elle incluse ?

Oui, une garantie limitée est fournie. Pour plus d'informations, contactez Gladiator au 1-866-342-4089 (États-Unis) ou 1-800-807-6777 (Canada), ou visitez www.gladiatorgarageworks.com.

Puis-je utiliser cette étagère pour ranger des objets lourds ?

Elle est conçue pour des objets légers en hauteur (ex : boîtes, décoration saisonnière). Respectez la capacité de 500 lb et ne dépassez pas la charge indiquée pour éviter tout risque de chute.

Que faire si j'ai perdu la notice d'assemblage ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com en saisissant la référence GALS44M2KG. La notice est également disponible en plusieurs langues.

MODE D'EMPLOI GALS44M2KG Gladiator

Instructions d'assemblage

ESTANTERÍA DE ALMACENAMIENTO GEARLOFT™ EN ALTURA

Déballer l'étagère de rangement surélevée GearLoft™ 17

Outils et pièces....17

Exigences d'utilisation de l'étagère de rangement surélevée GearLoft™..17

Assemblage de l'étagère .....18

Installer l'étagère de rangement surélevée GearLoft™ 21

Entretien de l'étagère....21

Enregistrement de votre produit .....21

GARANTIE 21

SEGURIDAD DE LA ESTANTERÍA DE ALMACENAMIENTO

GEARLOFT™ EN ALTURA .....22

DIMENSIONES......23

PIEZAS 2 PIES X 4 PIES ....24

PIEZAS 2 PIES X 8 PIES ...... 25

PIEZAS 4 PIES X 4 PIES ......26

INSTRUCCIONES DE ENSAMBLAJE..27

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

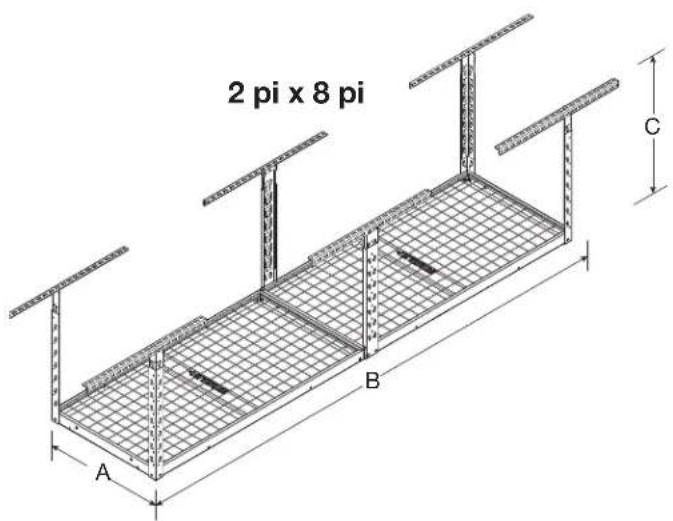

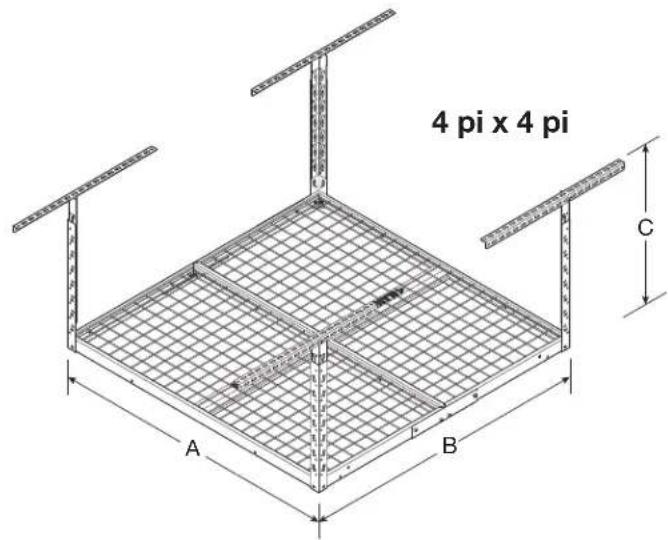

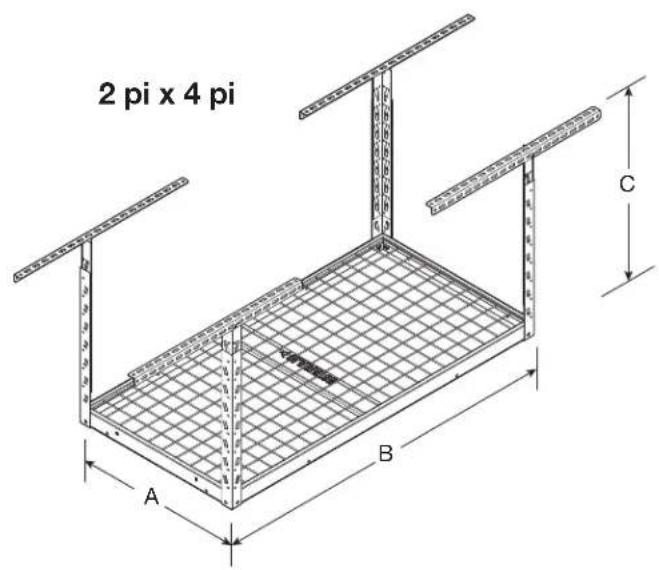

DIMENSIONS

MODELE	GALS24M1KG GALS24M1KW	GALS28M2KG GALS28M2KW	GALS44M2KG GALS44M2KW
A 24 po	(61 cm) 24 po (61 cm) 48 po	(122 cm)
B 48 po	(122 cm) 96 po (244 cm) 48 po	(122 cm)
C 23 po	(58,4 cm) min et 37,8 po (96 cm) max	23 po (58,4 cm) min et 37,8 po (96 cm) max	23 po (58,4 cm) min et 37,8 po (96 cm) max

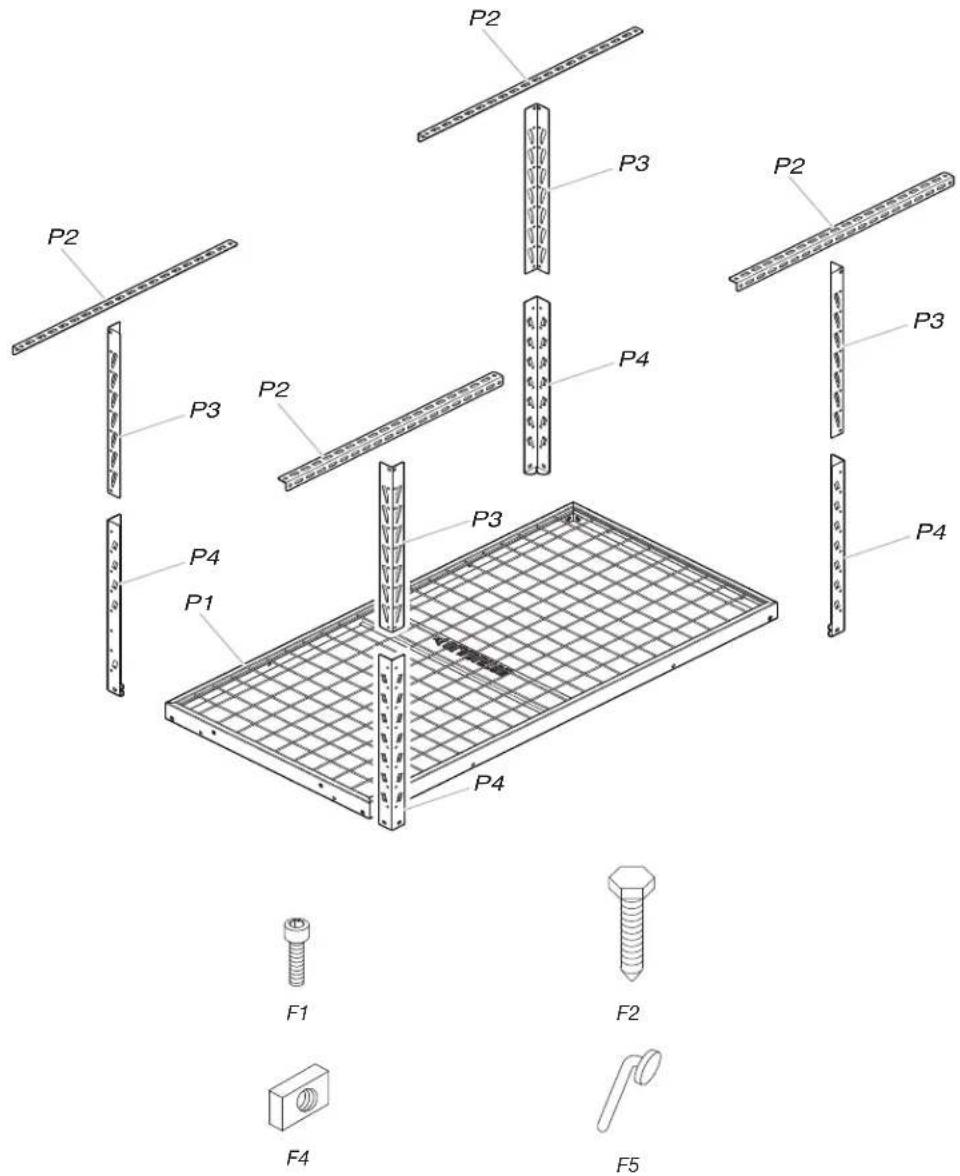

PIÈCES - 2 PI X 4 PI

GALS24M1KG GALS24M1KW

Étiquette Description Quantité
P1 Section d’étagère de 2 pi x 4 pi 1
P2 Support de plafond 4
P3 Support de coin vertical – supérieur 4
P4 Support de coin vertical – inférieur 4
F1 Vis à chapeau à tête creuse M8 – 1,25 x 12 12
F2 Tire-fond de 5/16 po x 3 po 8
F4 Écrou rectangulaire M8 – 1,25	4
F5	Tige de positionnement EZ Connect	4

PIÈCES - 2 PI X 8 PI

Étiquette Description Quantité
P1 Section d’étagère de 2 pi x 4 pi 2
P2 Support de plafond 6
P3 Support de coin vertical – supérieur 4
P4 Support de coin vertical – inférieur 4
P5 Support central vertical – supérieur 2
P6 Support central vertical – inférieur 2
F1 Vis à chapeau à tête creuse M8 – 1,25 x 12	22
F2	Tire-fond de 5/16 po x 3 po	12
F3 Vis à chapeau à tête creuse M8 – 1,25 x 75	2
F4	Écrou rectangulaire M8 – 1,25 10
F5	Tige de positionnement EZ Connect	6
F6	Cale	4

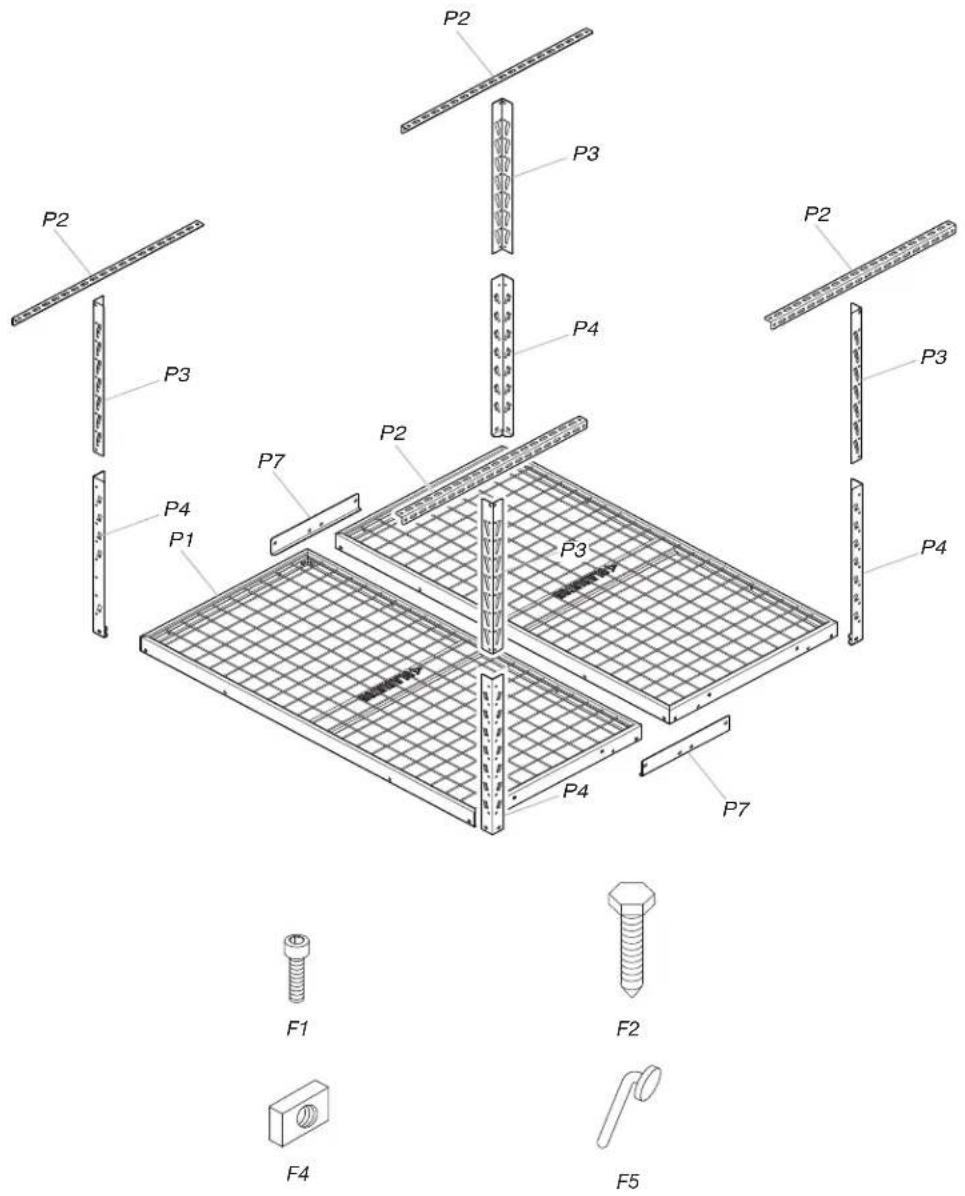

PIÈCES - 4 PI X 4 PI
GALS44M2KG GALS44M2KW

Étiquette	Description Quantité
P1 Section d'étagère de 2 pi x 4 pi 2
P2 Support de plafond 4
P3 Support de coin vertical – supérieur 4
P4 Support de coin vertical – inférieur 4
P7 Support de raccordement de l'étagère 2
F1 Vis à chapeau à tête creuse M8 – 1,25 x 12 22
F2 Tire-fond de 5/16 po x 3 po 8
F4	Écrou rectangulaire M8 – 1,25	6
F5	Tige de positionnement EZ Connect	4

INSTRUCTIONS D'ASSEMBLAGE

Déballer l'étagère de rangement surélevée GearLoft™

1. Déballez les sections de l'étagère, les sections de support, les attaches pour plafond et toute la quincaillerie. Vérifiez le contenu. Voir la section « Pièces. »
2. Jetez correctement tout le matériel d'emballage.

Outils et pièces

■Installer la tablette de rangement GearLoft™ conformément aux instructions du fabricant et aux codes locaux.
■ Utiliser seulement la visserie fournie. Ne pas utiliser toute autre forme de montage. Ne pas modifier aucun des composants inclus avec ce produit.
■Rassemblez les pièces et outils requis avant de commencer l'assemblage.
■Lisez tout le manuel avant de commencer l'assemblage.

AVERTISSEMENT

Risque de poids excessif

Au moins deux personnes sont nécessaires pour déplacer l'étagère de rangement.

Le non-respect de cette instruction peut entraîner une blessure au dos ou d'autres blessures.

Outils nécessaires

■Perceuse électrique
■Embout de perceuse (3/16 po) – inclus
■Clé à douille de 1/2 po ou clé plate de 1/2 po
■Clé hexagonale de 6 mm – incluse
■Détecteur de montant (si les poteaux/solives du plafond sont couverts de panneaux de gypse)
■Ruban à mesurer
Escabeau
■Crayon/marqueur
■Ruban adhésif de masquage

Exigences d'utilisation de l'étagère de rangement surélevée GearLoft™

1. Conçue pour une utilisation dans un garage, installée à une maison avec cadre ou structure traditionnelle en bois.

2. Utilisée pour ranger des articles légers en hauteur et dégager le plancher.

3. Position recommandée : 80 po minimum au-dessus du sol (hauteur d'ouverture de porte standard).

4. Vérifier le dégagement de toutes les portes, des véhicules ou de tout élément à placer sous la tablette de rangement.

5. Le poids maximum de tous les articles sur l'étagère ne doit pas dépasser :

2 pi x 4 pi - 350 lb
2 pi x 8 pi - 500 lb
4 pi x 4 pi - 500 lb

Assemblage de l'étagère

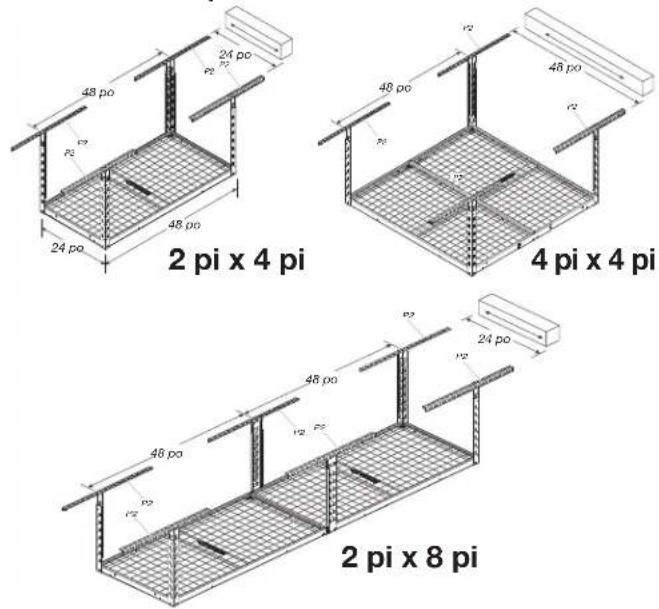

1. Choisir les emplacements des supports au plafond

Positionnement parallèle

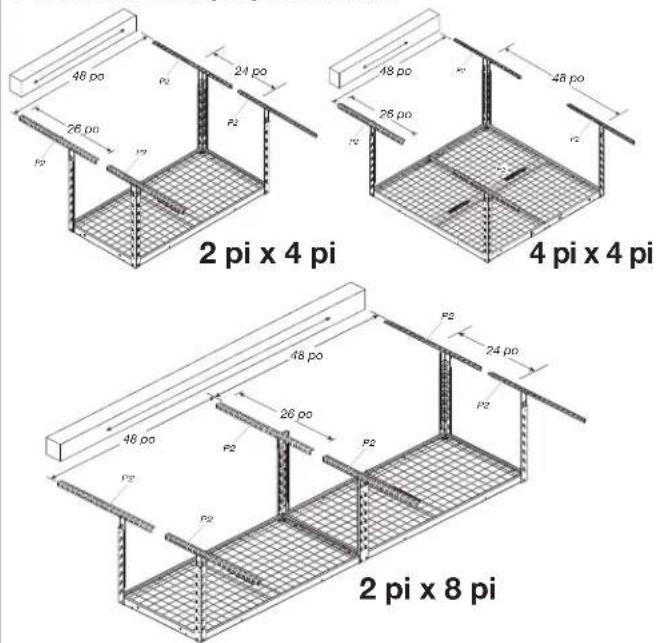

Positionnement perpendiculaire

Les supports au plafond pour l'étagère de rangement peuvent être positionnés de façon parallèle ou perpendiculaire avec les poteaux/solives en bois du plafond. Choisissez l'installation désirée en fonction de l'utilisation. Si les solives sont couvertes de gypse, utilisez un détecteur de montant pour trouver l'emplacement des poteaux/solives et identifiez-les avec du ruban adhésif de marquage. Si votre application nécessite l'installation de supports perpendiculaire aux poteaux/solives, la distance maximum entre les supports doit être de 24 po. Les supports inclus permettent un espacement maximum de 24 po. Consultez l'illustration pour une installation habituelle au plafond. Marquez l'emplacement des supports de plafond sur les poteaux/solives ou sur le gypse en vous assurant que les supports verticaux peuvent être positionnés entre les tire-fond utilisés pour fixer les supports. Placez le centre des supports sur une grille de 24 po/48 po, selon ce qui est demandé.

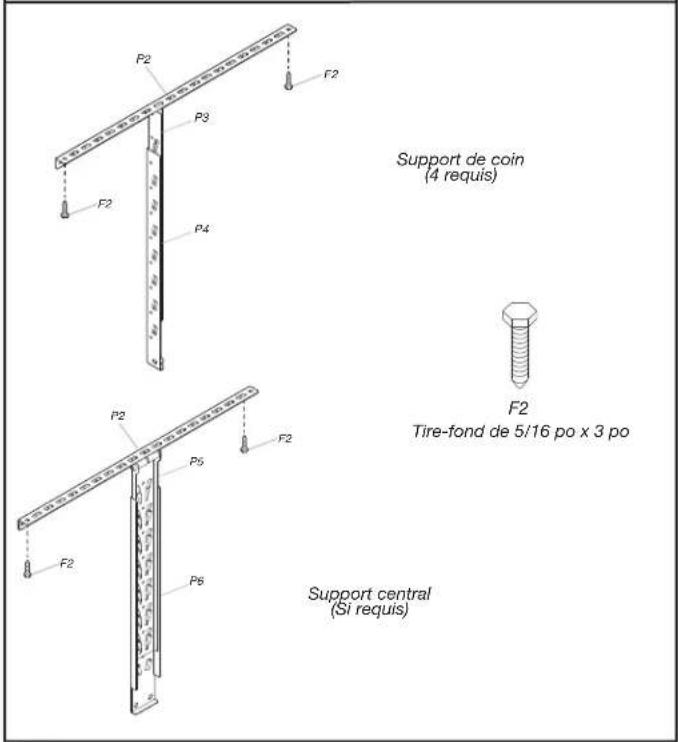

2. Fixer les supports de plafond

Utilisez l'embout de perceuse inclus (3/16 po) et percez tous les avant-trous au centre des poteaux/solives. Deux tire-fond doivent être utilisés sur chaque support, un de chaque côté du support vertical. Fixez les supports de plafond (P2) en utilisant des tire-fond de 5/16 po x 3 po (F2) (8 ou 12).

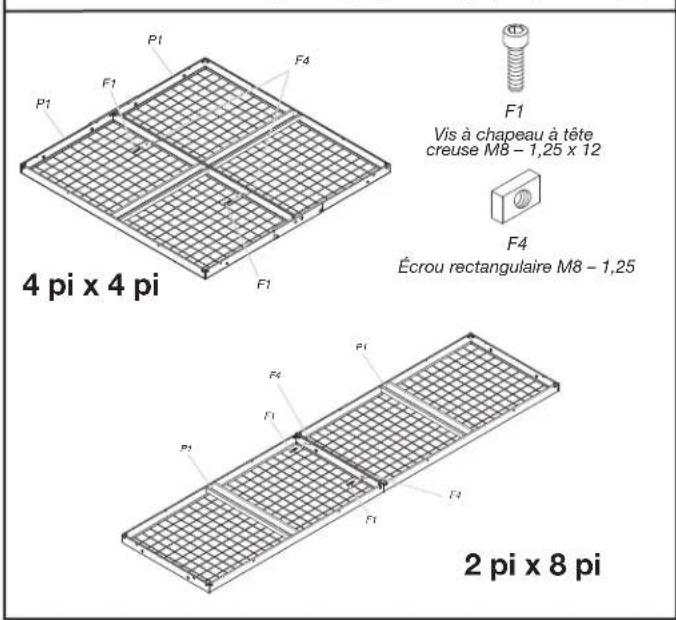

1. Raccorder l'étagère (4 pi x 4 pi, 2 pi x 8 pi)


Placer deux sections d'étagère sur le sol, de façon inversée. Assemblez les sections d'étagère (P1) ensemble en utilisant des vis à chapeau à tête creuse M8 - 1,25 x 12 (F1) (2) et Écrou rectangulaire M8 - 1,25 (F4) (2).

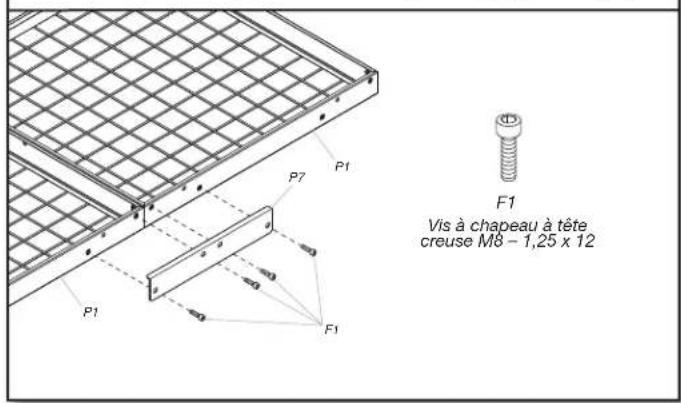

1. Fixer les supports d'étagère (4 pi x 4 pi)


Assemblez les supports de raccordement de l'étagère (P7) sur les deux côtés des deux sections de l'étagère fixées ensemble en utilisant des vis à chapeau à tête creuse M8 – 1,25 x 12 (F1) (8).

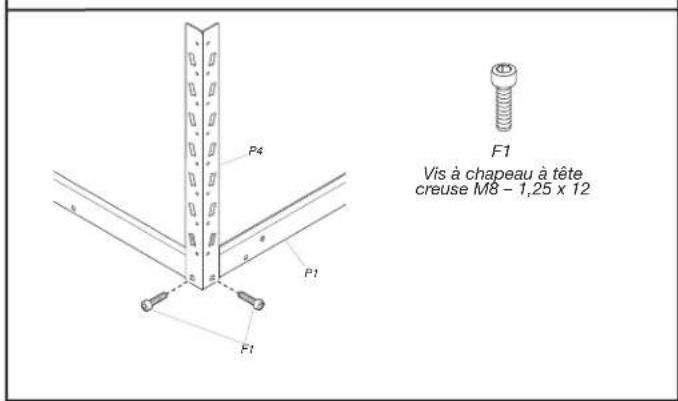

1. Fixer les supports de coin inférieurs


Assemblez les quatre supports de coin inférieurs (P4) à chacun des coins de l'étagère en utilisant des vis à chapeau à tête creuse M8 - 1,25 x 12 (F1) (8).

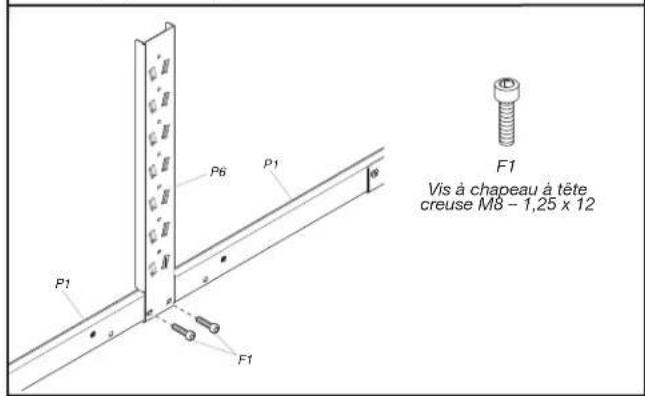

1. Fixer les supports centraux inférieurs (2 pi x 8 pi)


Assemblez les deux supports centraux inférieurs (P6) à l'étagère en utilisant des vis à chapeau à tête creuse M8 - 1,25 x 12 (F1) (4).

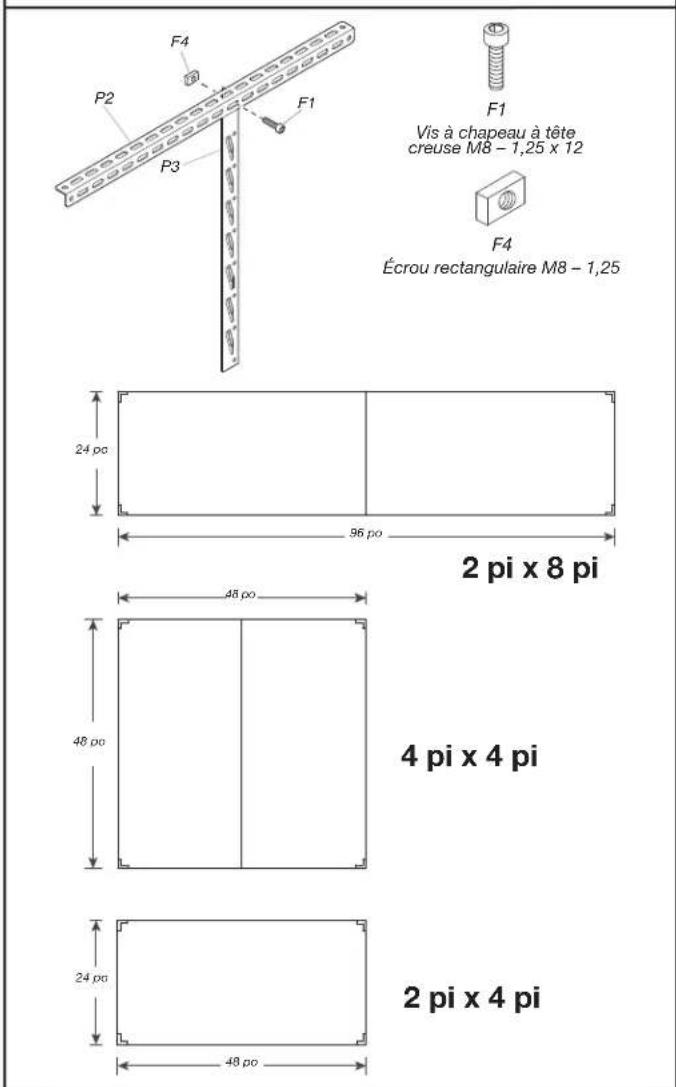

1. Fixer les supports de coin supérieurs

   Assemblez les supports de coin supérieurs (P3) aux supports de plafond en utilisant des vis à chapeau à tête creuse M8 - 1,25 x 12 (F1) (4) et les écrous rectangulaires M8 - 1,25 (F4) (4). Assurez-vous qu'ils sont positionnés sur la configuration 24 po/48 po, comme demandé.

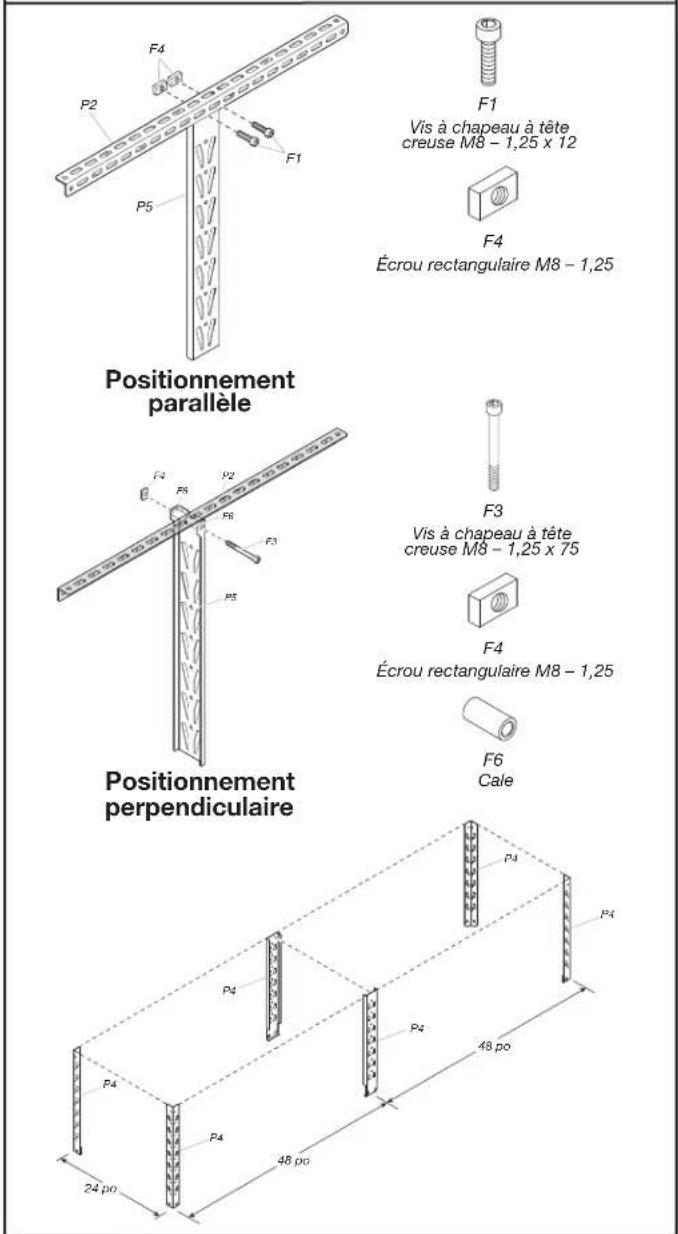

2. Fixer les supports centraux supérieurs (2 pi x 8 pi)

   Fixez les supports centraux supérieurs (P5) aux supports de plafond en utilisant l'une des méthodes indiquées précédemment, selon la façon dont les supports de plafond sont installés.

Positionnement parallèle

Fixez les supports en utilisant des vis à chapeau à tête creuse M8 - 1,25 x 12 (F1) (2) et des écrous rectangulaires M8 - 1,25 (F4) (2) sur chaque support central supérieur.

Positionnement perpendiculaire

Fixez les supports en utilisant des vis à chapeau à tête creuse M8 – 1,25 x 75 (F3), des écrous rectangulaires M8 – 1,25 (F4) et des cale (F6) (2) sur chaque support central supérieur. Vérifiez que tous les supports supérieurs sont bien espacés. Ils devraient être espacés de 24 po/48 po, comme illustré.

Installer l'étagère de rangement surélevée GearLoft™

AVERTISSEMENT

Risque de poids excessif

Au moins deux personnes sont nécessaires pour déplacer l'étagère de rangement.

Le non-respect de cette instruction peut entraîner une blessure au dos ou d'autres blessures.

1. Fixer les tiges EZ Connect


Au moins deux personnes sont nécessaires pour facilement soulever et positionner l'étagère surélevée. La caractéristique EZ Connect permet de positionner l'étagère à une distance de 23 po à 37,8 po du plafond. Soulez l'étagère à sa position et raccordez les supports inférieurs aux supports supérieurs. Assurez-vous que les supports de l'étagère font tous face dans la même direction et que l'étagère est de niveau.

1. Terminer l'assemblage


F5 Tige de positionnement EZ Connect

Assurez-vous que tous les écrous et toutes les vis sont bien serrés. Une fois l'étagère à la position souhaitée au plafond, placez les tiges de positionnement EZ Connect (F5) dans les trous des supports de chaque coin et du centre pour bien maintenir l'ensemble. Les tiges traversent les supports inférieurs et supérieurs.

REMARQUE : Le système d'étagère peut être repositionné vers le haut ou le bas en enlevant toutes les tiges de positionnement EZ Connect et en les repositionnant sur les supports. Au moins deux personnes sont nécessaires pour repositionner l'étagère et replacer les tiges de positionnement EZ Connect (F5).

Entretien de l'étagère

■ Lavez l'étagère à l'aide d'un détergent doux et d'eau chaude en utilisant un chiffon doux et propre.

■Vérifier annuellement le serrage de la visserie.

Enregistrement de votre produit

Il y a plusieurs avantages à enregistrer votre produit. Pour obtenir plus de renseignements et enregistrer votre produit en ligne, consulter le www.gladiatorgarageworks.com. Aux É.-U., composez le 1 866 342-4089. Les consommateurs au Canada peuvent composer le 1 800 807-6777.

GARANTIE

Pour des informations concernant la garantie :

Aux États-Unis, composer le 1 866 342-4089 ou visiter notre site Web à l'adresse

Au Canada, composer le 1 800 807-6777 ou visiter notre site Web à l'adresse
