Tipo de producto	Estante de almacenamiento elevado
Marca	Gladiator
Modelo	GALS44M2KG
Dimensiones (L x A x H)	48 pulg x 48 pulg x (23 pulg min - 37,8 pulg max) desde el techo
Capacidad de carga máxima	500 lb (227 kg)
Tipo de instalación	Fijación al techo sobre vigas de madera
Material	Acero
Color	Gris (según foto del producto)
Número de estantes	1 sección de 4 pies x 4 pies (ensamblada a partir de 2 secciones de 2 pies x 4 pies)
Altura recomendada sobre el suelo	80 pulg mínimo (para paso de puerta estándar)
Espaciado de los soportes de techo	24 pulg entre soportes (configuración paralela o perpendicular)
Sistema de ajuste en altura	Varillas de posicionamiento EZ Connect (ajuste sin herramientas, por pasos de agujeros)
Número de montantes verticales	4 esquinas + 2 soportes de conexión de estante
Herraje incluido	Pernos de sombrero M8, tirafondos, tuercas rectangulares, varillas EZ Connect
Herramientas necesarias (no incluidas)	Taladro eléctrico, llave de vaso de 1/2 pulg, llave hexagonal de 6 mm, detector de vigas, cinta métrica, escalera de tijera, lápiz, cinta adhesiva
Número de personas requeridas para la instalación	Al menos 2 personas para levantar y posicionar el estante
Uso recomendado	Garaje, para objetos ligeros en altura
Mantenimiento	Lavar con detergente suave y agua caliente, paño suave; verificar el apriete anualmente
Garantía	Garantía limitada (contactar a Gladiator: EE. UU. 1-866-342-4089, Canadá 1-800-807-6777)
Registro del producto	Recomendado en www.gladiatorgarageworks.com

Preguntas frecuentes - GALS44M2KG Gladiator

¿Cuál es la capacidad máxima de peso del estante GALS44M2KG?

La capacidad máxima de peso para el modelo de 4 pies x 4 pies es de 500 lb (227 kg). No exceda nunca este límite.

¿Cuáles son las dimensiones exactas del estante?

El estante mide 48 pulg x 48 pulg (122 cm x 122 cm) de superficie. La altura bajo el techo es ajustable de 23 pulg a 37,8 pulg (58,4 cm a 96 cm).

¿Cómo instalar el estante de almacenamiento elevado?

La instalación requiere al menos dos personas. Primero fije los soportes de techo en las vigas de madera (espaciado máximo de 24 pulg). Ensamble el estante en el suelo, luego fije los soportes verticales. Levante el estante y conéctelo a los soportes de techo utilizando las varillas EZ Connect. Apriete todos los tornillos.

¿Qué tipo de techo se requiere?

Este producto está diseñado para instalarse en vigas de madera tradicionales (estructura estándar). No es adecuado para techos de hormigón, metálicos o suspendidos.

¿Se puede ajustar la altura del estante después de la instalación?

Sí, gracias al sistema EZ Connect. Retire las varillas de posicionamiento, ajuste el estante a la altura deseada (entre 23 pulg y 37,8 pulg bajo el techo), luego vuelva a colocar las varillas. Se necesitan dos personas.

¿Cómo limpiar el estante?

Lave con un detergente suave y agua caliente usando un paño suave. No use productos abrasivos ni solventes. Verifique el apriete de los tornillos una vez al año.

¿Qué herramientas se necesitan para el montaje?

Necesitará un taladro eléctrico, una punta de 3/16 pulg (incluida), una llave de vaso o plana de 1/2 pulg, una llave hexagonal de 6 mm (incluida), un detector de vigas, una cinta métrica, una escalera de tijera, un lápiz y cinta de enmascarar.

¿La garantía está incluida?

Sí, se proporciona una garantía limitada. Para más información, contacte a Gladiator al 1-866-342-4089 (EE. UU.) o 1-800-807-6777 (Canadá), o visite www.gladiatorgarageworks.com.

¿Puedo usar este estante para almacenar objetos pesados?

Está diseñado para objetos ligeros en altura (ej.: cajas, decoración estacional). Respete la capacidad de 500 lb y no exceda la carga indicada para evitar cualquier riesgo de caída.

¿Qué hacer si he perdido el manual de montaje?

Puede descargar gratuitamente el manual en formato PDF en el sitio notice-facile.com ingresando la referencia GALS44M2KG. El manual también está disponible en varios idiomas.

MANUAL DE USUARIO GALS44M2KG Gladiator

Instrucciones de ensamblaje

TABLE OF CONTENTS/TABLE DES MATIÈRES/ÍNDICE

OVERHEAD GEARLOFT™

STORAGE RACK SAFETY......2

DIMENSIONS ....3

Desempaque de la estantería de almacenamiento GearLoft™ en altura....27

Herramientas y piezas .....27

Requisitos de uso de la estantería de almacenamiento GearLoft™ en altura....27

Ensamblaje de la estantería.....28

Instalación de la estantería de almacenamiento GearLoft™ en altura....31

Cuidado de la estantería de almacenamiento ....31

Cómo registrar el producto......31

GARANTÍA....31

OVERHEAD GEARLOFT™ STORAGE RACK SAFETY

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

PELIGRO

ADVERTENCIA

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

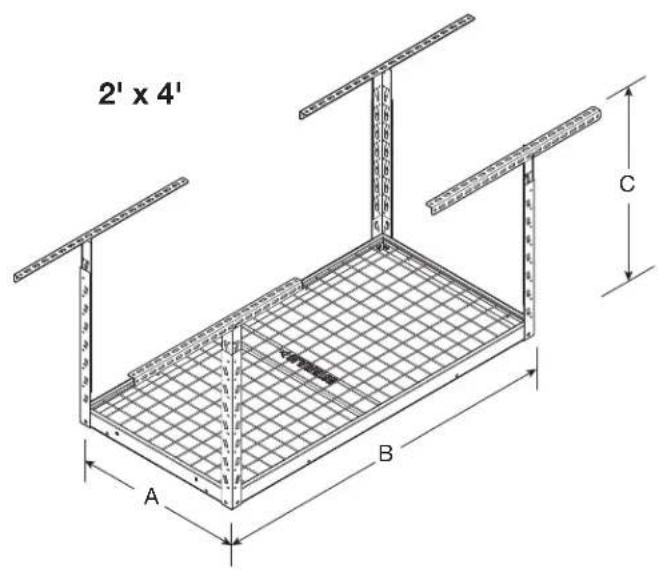

DIMENSIONES

Rótulo Descripción Cantidad
P1 Sección de estante de 2' x 4' 1
P2 Soporte para el techo 4
P3 Soporte de esquina vertical - superior 4
P4 Soporte de esquina vertical - inferior 4
F1 Tornillos de cabeza hueca M8 de 1,25 x 12 12
F2 Tirafondo de 5/16" x 3" 8
F4 Tuerca rectangular M8 de 1,25	4
F5	Pasador de bloqueo EZ Connect 4

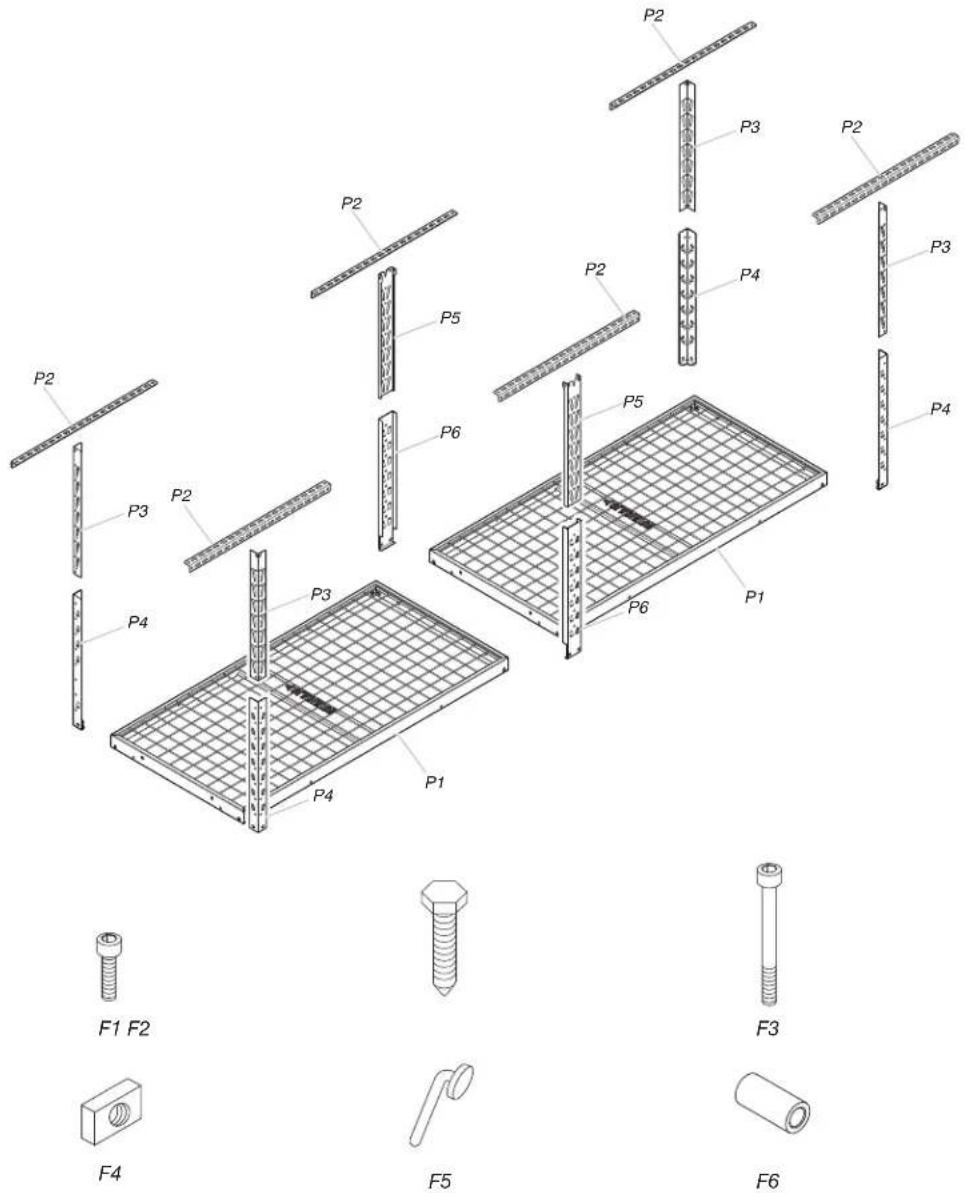

PIEZAS - 2 PIES X 8 PIES
GALS28M2KG GALS28M2KW

Rótulo Descripción Cantidad
P1 Sección de estante de 2' x 4' 2
P2 Soporte para el techo 6
P3 Soporte de esquina vertical - superior 4
P4 Soporte de esquina vertical - inferior 4
P5 Soporte central vertical - superior 2
P6 Soporte central vertical - inferior 2
F1 Tornillos de cabeza hueca M8 de 1,25 x 12	22
F2	Tirafondo de 5/16" x 3"	12
F3 Tornillos de cabeza hueca M8 de 1,25 x 75	2
F4	Tuerca rectangular M8 de 1,25	10
F5	Pasador de bloqueo EZ Connect	6
F6	Espaciador	4

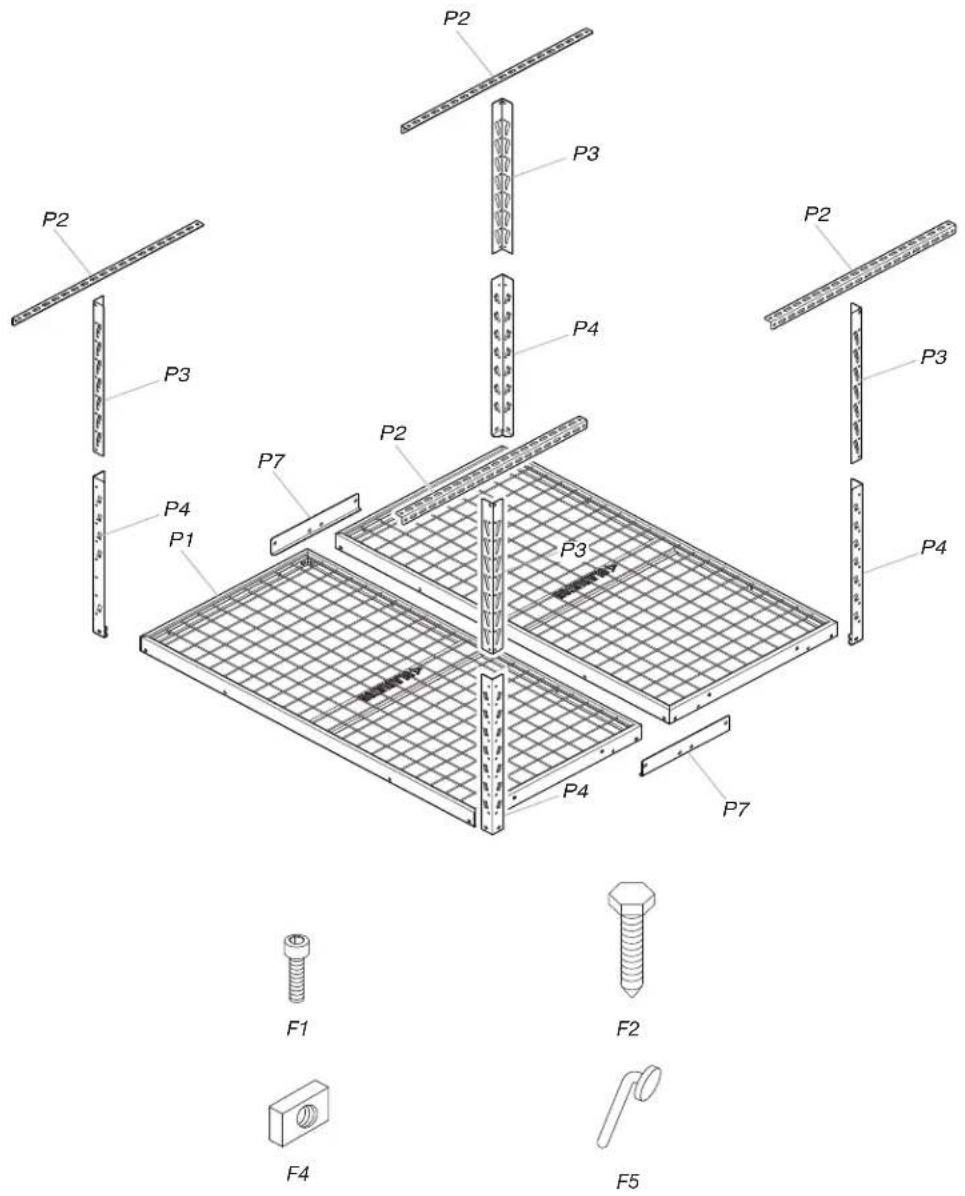

PIEZAS - 4 PIES X 4 PIES
GALS44M2KG GALS44M2KW

Rótulo Descripción Cantidad
P1 Sección de estante de 2' x 4' 2
P2 Soporte para el techo 4
P3 Soporte de esquina vertical - superior 4
P4 Soporte de esquina vertical - inferior 4
P7 Soporte de conexión de estante 2
F1 Tornillos de cabeza hueca M8 de 1,25 x 12 22
F2 Tirafondo de 5/16" x 3" 8
F4	Tuerca rectangular M8 de 1,25	6
F5	Pasador de bloqueo EZ Connect	4

INSTRUCCIONES DE ENSAMBLAJE

Desempaque de la estantería de almacenamiento GearLoft™ en altura

1. Desempaque las secciones de los estantes, las secciones de soporte, los soportes para el techo y todas las herramientas. Verifique el contenido. Consulte la sección "Piezas".
2. Deseche todo el material de embalaje de manera adecuada.

Herramientas y piezas

■Instale la estantería de almacenamiento GearLoft™ en altura según las instrucciones del fabricante y los códigos locales.
■Use solo los sujetadores proporcionados. No use ningún tipo de montaje alternativo. No altere ni modifique ninguno de los componentes incluidos con este producto.
■Reúna todas las herramientas y piezas necesarias antes de comenzar el ensamblaje.
■Lea el manual completo antes de comenzar el ensamblaje.

ADVERTENCIA

Peligro de peso excesivo

Use dos o más personas para mover la estantería de almacenamiento.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

Herramientas necesarias

■Taladro eléctrico
■Broca para taladro (3/16") - incluida
■Llave de cubo de 1/2" o llave regulable de 1/2"
■Llave hexagonal de 6 mm - incluida
■ Detector de vigas (si el techo tiene paneles de yeso que cubren las viguetas/vigas)
■Cinta métrica
■Taburete o escalera
■Lápiz / marcador
■Cinta adhesiva protectora

Requisitos de uso de la estantería de almacenamiento GearLoft™ en altura

1. Diseñado para usar en un garaje, instalado en una vivienda con una estructura/armazón de madera tradicional.
2. Se debe usar para almacenar artículos livianos en altura y fuera del camino.
3. Se recomienda ubicarla a 80" mínimo por encima del suelo (altura estándar de la apertura de una puerta).
4. Revise los espacios entre las puertas, vehículos o cualquier elemento que se vaya a posicionar debajo de la estantería de almacenamiento.
5. El peso máximo de todos los artículos combinados en la estantería no debe exceder lo siguiente:

2 pies x 4 pies: 350 libras
2 pies x 8 pies: 500 libras
4 pies x 4 pies: 500 libras

Ensamblaje de la estantería

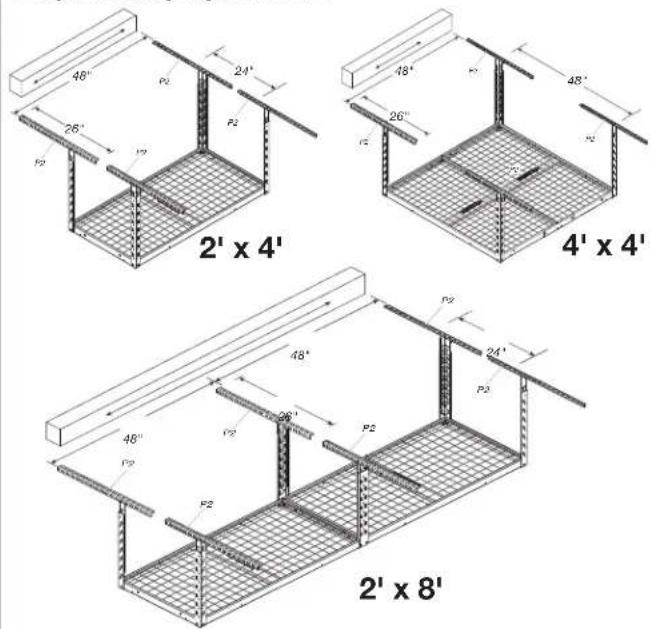

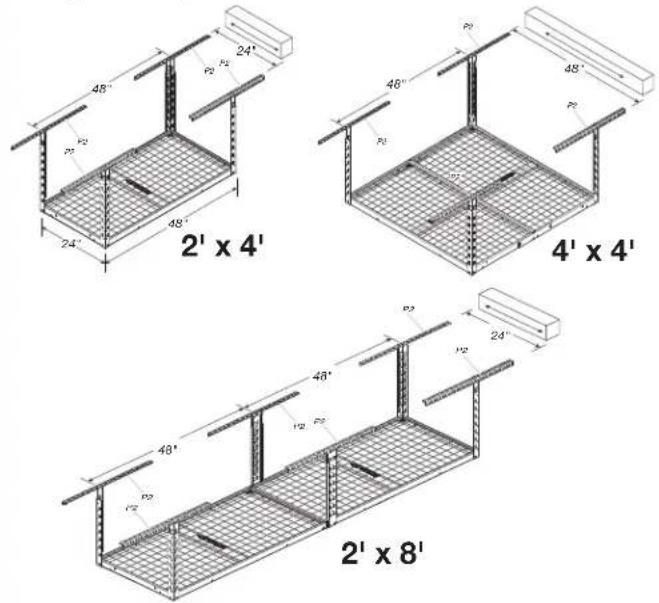

1. Determine las ubicaciones para el soporte para el techo

Disposición paralela

Disposición perpendicular

Los soportes para el techo de la estantería de almacenamiento en altura se pueden colocar de forma paralela o perpendicular a las viguetas/vigas de madera del techo. Determine la aplicación requerida para la instalación que desea. Si las viguetas están cubiertas por paneles de yeso, use un detector de vigas para determinar dónde están ubicadas y márquelas con la cinta adhesiva protectora. Para las aplicaciones que requieren la instalación de los soportes para el techo de forma perpendicular a las viguetas/vigas, la distancia máxima entre ellos es de 24". Los soportes para el techo incluidos permiten una extensión máxima de 24". Consulte la ilustración para ver las disposiciones típicas en techos. Marque la ubicación de los soportes para el techo en las viguetas/vigas o en el yeso, asegúrese de que los soportes verticales se puedan colocar entre los tirafondos que se usan para sujetar los soportes para el techo. Ubique el centro de los soportes para el techo en una rejilla de 24"/48" según se requiera.

2. Coloque los soportes para el techo

Con la broca para taladro (3/16") proporcionada, perfore todos los orificios piloto en el centro de las viguetas/vigas. Se deben usar dos tirafondos en cada soporte para el techo, uno a cada lado del soporte vertical. Monte los soportes para el techo (P2) con los tirafondos de 5/16" x 3" (F2) (8 o 12).

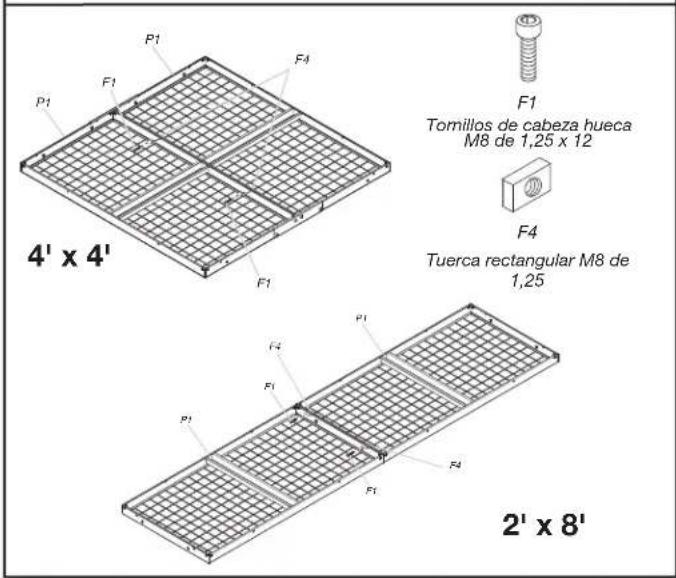

1. Conecte los estantes (4' x 4', 2' x 8')


Coloque dos secciones de estantes boca abajo en el piso. Una las secciones de estantes (P1) con los tornillos de cabeza hueca M8 de 1,25 x 12 (F1) (2) y Tuerca rectangular M8 de 1,25 (F4) (2).

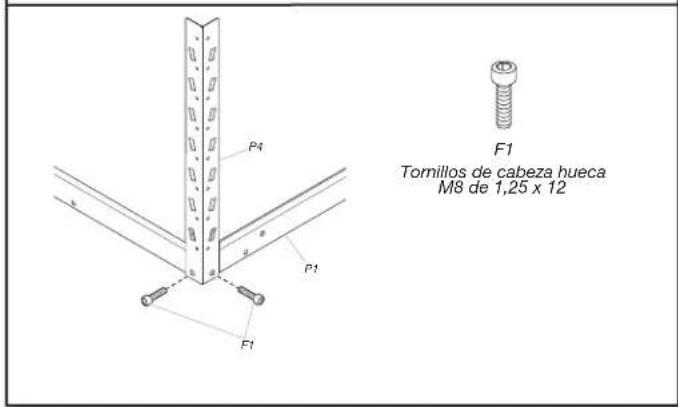

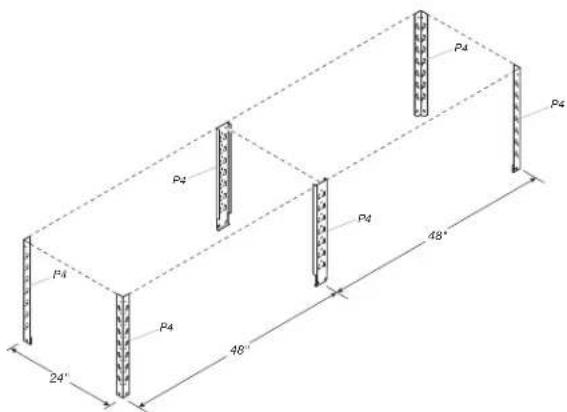

1. Coloque los soportes de esquina inferiores


Coloque los cuatro soportes de esquina inferiores (P4) en las esquinas de los estantes con los tornillos de cabeza hueca M8 de 1,25 x 12 (F1) (8).

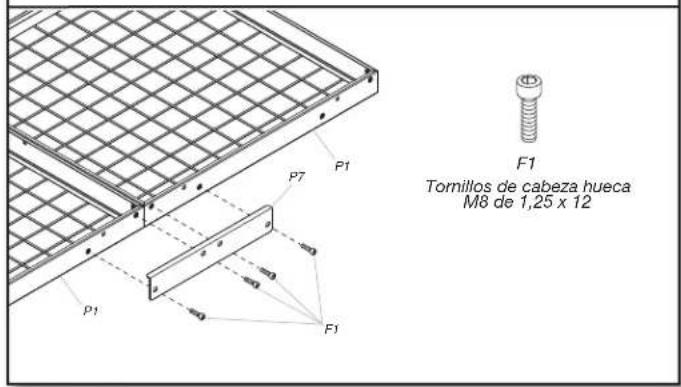

1. Coloque los soportes para los estantes (4' x 4')


Coloque los soportes de conexión de estantes (P7) en ambos lados de las dos secciones de estantes unidas, use los tornillos de cabeza hueca M8 de 1,25 x 12 (F1) (8).

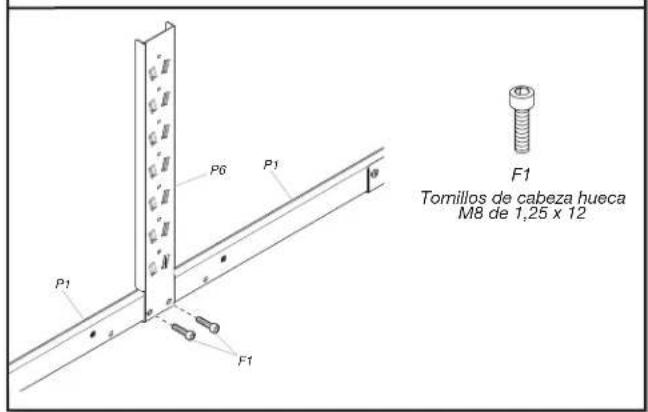

1. Coloque los soportes centrales inferiores (2' x 8')


Una los dos soportes centrales inferiores (P6) al ensamblaje de los estantes con los tornillos de cabeza hueca M8 de 1,25 x 12 (F1) (4).

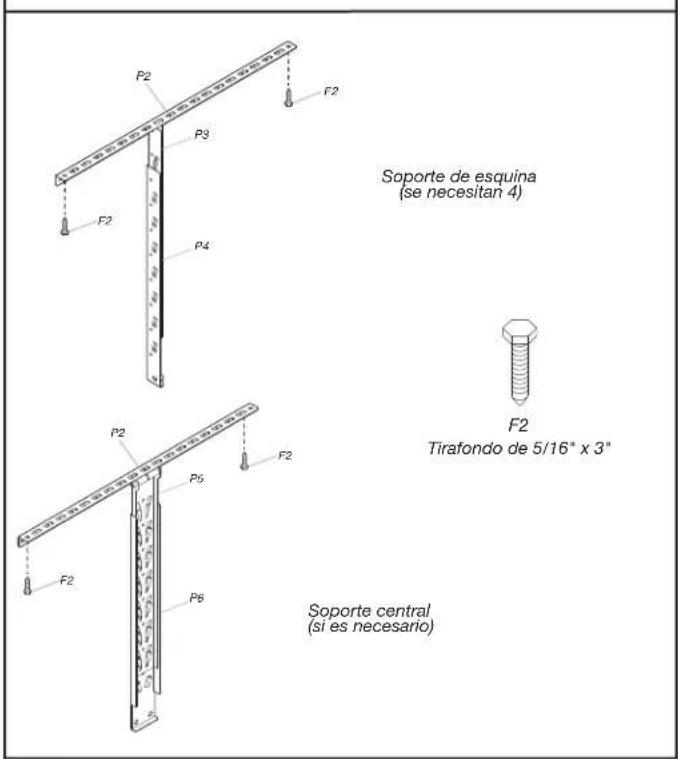

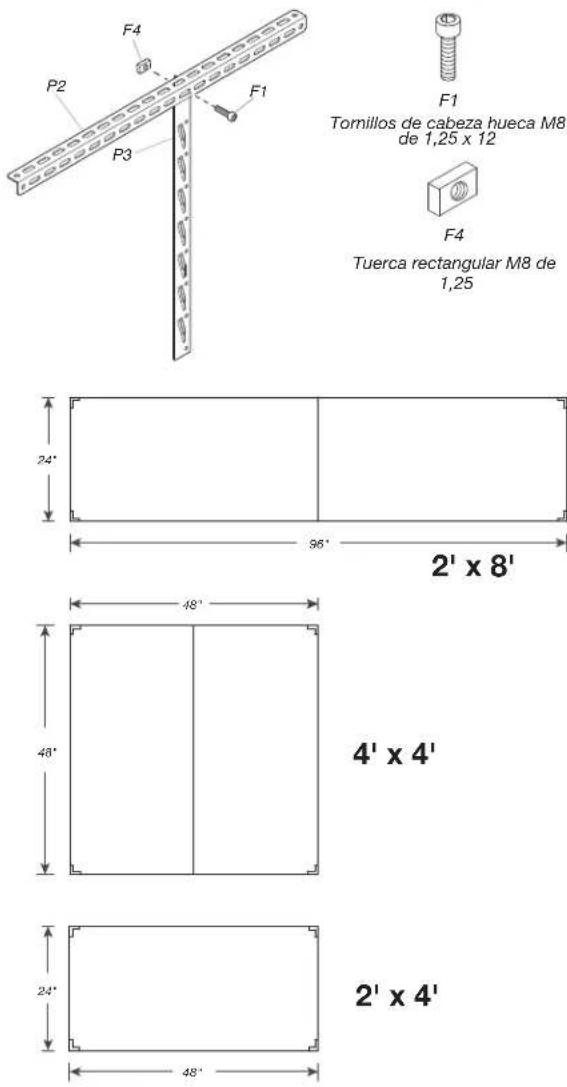

1. Coloque los soportes de esquina superiores

   Tornillos de cabeza hueca M8 de 1,25 x 12
   Tuerca rectangular M8 de 1,25
   Coloque el soporte de esquina superior (P3) en los soportes para el techo con los M8 de 1,25 x 12 (F1) (4) y las tuercas rectangulares M8 de 1,25 (F4) (4). Asegúrese de que estén ubicados en una disposición de 24"/48" según se requiera.

2. Coloque los soportes centrales superiores (2' x 8')


F1
Tornillos de cabeza hueca M8 de 1,25 x 12

F4
Tuerca rectangular M8 de 1,25

Montaje paralelo

F3
Tornillos de cabeza hueca M8 de 1,25 x 75

F4
Tuerca rectangular M8 de 1,25

F6
Espaciador

Montaje perpendicular

Coloque los soportes centrales superiores (P5) en los soportes para el techo siguiendo uno de los métodos detallados anteriormente según el tipo de montaje del soporte para el techo.

Montaje paralelo

Coloque los soportes con los tornillos de cabeza hueca M8 de 1,25 x 12 (F1) (2) y las tuercas rectangulares M8 de 1,25 (F4) (2) en cada uno de los soportes centrales superiores.

Montaje perpendicular

Coloque los soportes con los tornillos de cabeza hueca M8 de 1,25 x 75 (F3) y las tuercas rectangulares M8 de 1,25 (F4), y el espaciador (F6) (2) en cada uno de los soportes centrales superiores. Verifique que todos los soportes superiores estén espaciados de manera adecuada. Deben estar en un patrón de 24"/48" como se muestra en la ilustración.

Instalación de la estantería de almacenamiento GearLoft™ en altura

ADVERTENCIA

Peligro de peso excesivo

Use dos o más personas para mover la estantería de almacenamiento.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

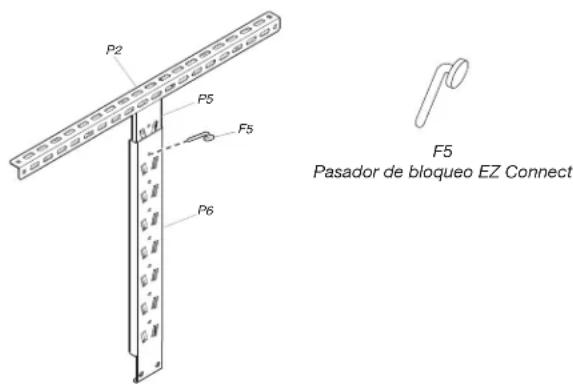

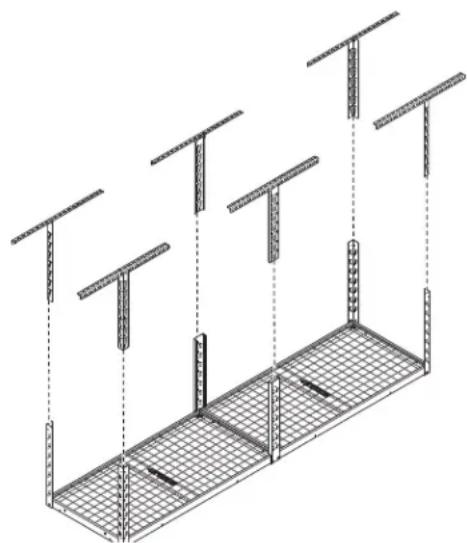

1. Coloque los soportes EZ Connect


Entre dos o más personas, el sistema de estantería se puede levantar y posicionar en altura con facilidad. La función EZ Connect permite posicionarlo de 23" a 37,8" del techo. Levante la estantería y ubíquela en su lugar, luego conecte los soportes inferiores a los soportes superiores. Asegúrese de que los soportes de la estantería estén orientados de la misma manera y que la estantería esté nivelada.

1. Complete el ensamblaje


Asegúrese de que todos los tirafondos y tornillos estén ajustados. Una vez que la estantería esté en la ubicación deseada debajo del techo, coloque un pasador de bloqueo EZ Connect (F5) en un orificio en cada uno de los soportes centrales y de esquina para mantenerlos unidos. Los pasadores van en los soportes inferiores y en los superiores.

NOTA: El sistema de estantería se puede cambiar de posición hacia arriba o abajo si se quitan todos los pasadores de bloqueo y se reubica la posición EZ Connect en los soportes. Entre dos o más personas, cambien la ubicación de la estantería y vuelvan a colocar los pasadores de bloqueo EZ Connect (F5).

Cuidado de la estantería de almacenamiento

■ Lave la estantería con un detergente líquido suave, agua tibia y un paño limpio y suave.

■Revise anualmente que los sujetadores estén ajustados.

Cómo registrar el producto

Registrar el producto ofrece muchos beneficios. Obtenga más información y registre el producto en línea en www.gladiatorgarageworks.com. En EE. UU., llame al 1-866-342-4089. Los consumidores en Canadá pueden llamar al 1-800-807-6777.

GARANTÍA

Para obtener información sobre la garantía:

En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en

En Canadá, Ilame al 1-800-807-6777 o visite nuestro sitio web en

Todos los derechos reservados. Usado en Canadá bajo licencia.
