GANF03WDMTS - Armoire Gladiator - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Armoire de rangement
Dimensions	Largeur : 91,4 cm, Hauteur : 182,9 cm, Profondeur : 45,7 cm
Matériau	Acier durable avec finition en poudre
Capacité de stockage	Étagères réglables pour un rangement flexible
Poids	Environ 50 kg
Système de verrouillage	Verrouillage à clé pour une sécurité accrue
Utilisation recommandée	Idéale pour les garages, ateliers, et espaces de stockage
Maintenance	Nettoyage régulier avec un chiffon humide, éviter les produits abrasifs
Instructions de montage	Comprend un guide d'installation détaillé
Garantie	Garantie limitée de 1 an

FOIRE AUX QUESTIONS - GANF03WDMTS Gladiator

Comment assembler l'armoire Gladiator GANF03WDMTS ?

Veuillez suivre les instructions fournies dans le manuel d'assemblage inclus dans l'emballage. Assurez-vous d'avoir tous les outils nécessaires à portée de main.

Quels sont les matériaux utilisés pour l'armoire Gladiator GANF03WDMTS ?

L'armoire est fabriquée en acier robuste avec une finition résistante aux intempéries, idéale pour un usage intérieur et extérieur.

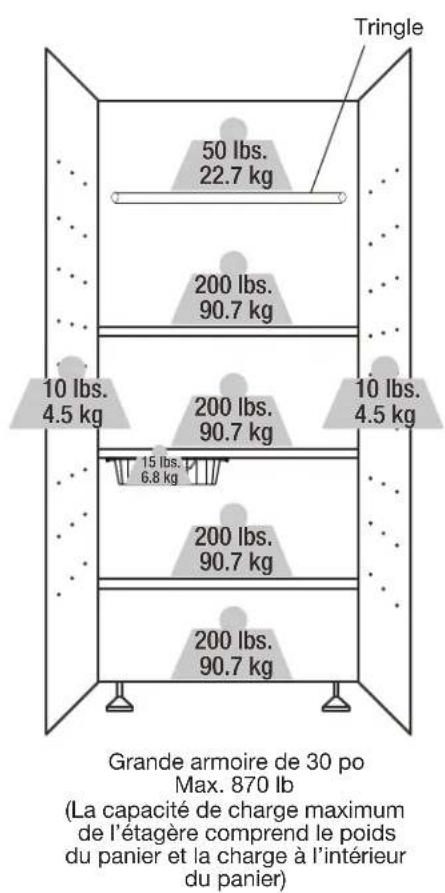

Quelle est la capacité de poids maximale de l'armoire ?

L'armoire Gladiator GANF03WDMTS peut supporter jusqu'à 450 kg répartis uniformément sur les étagères.

Comment nettoyer l'armoire ?

Utilisez un chiffon doux et un nettoyant non abrasif pour essuyer les surfaces. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Est-ce que l'armoire est résistante à la rouille ?

Oui, l'armoire est traitée pour résister à la rouille, mais il est recommandé de l'utiliser dans des environnements secs pour prolonger sa durée de vie.

Comment régler les étagères à l'intérieur de l'armoire ?

Les étagères peuvent être ajustées en déplaçant les supports métalliques à la hauteur souhaitée. Assurez-vous que les étagères sont bien en place avant de les charger.

Où puis-je trouver des pièces de rechange pour l'armoire ?

Les pièces de rechange peuvent être commandées directement auprès du service client de Gladiator ou via des revendeurs agréés.

Quelle est la garantie de l'armoire Gladiator GANF03WDMTS ?

L'armoire est couverte par une garantie limitée de 5 ans contre les défauts de fabrication. Veuillez conserver votre preuve d'achat pour toute réclamation.

L'armoire est-elle facile à déplacer ?

L'armoire est conçue pour être robuste mais peut être lourde. Il est recommandé de la déplacer avec précaution et, si possible, à plusieurs personnes.

MODE D'EMPLOI GANF03WDMTS Gladiator

GANF03WFMTS - Ardoise Martelée/Porte Texturée Argentée

GANF03WDMTS - Ardoise Martelée/Porte Texturée Argentee

GANF04WFMTS - Ardoise Martelée/Porte Texturée Argentée

GANF05WEMTS - Ardoise Martelée/Porte Texturée Argentee

GANF04WCMTS - Ardoise Martelee/Porte Texturée Argentee

Modelos

GANA04CKMX - Negro

Instructions d'assemblage

SISTEMA DE GABINETE FLEX

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre produit menager. Assurez-vous de plusieurs jours dire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivont le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

DANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suive pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

Afin de réduire les risques de blessures graves, lore et suivre les instructions de sécurité suivantes avant d'assembler et d'utiliser ce produit. Ce produit est concu pour être utilisé dans un garage.

A VERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la cabinet

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

A VERTISSEMENT

Risque de basculement

Une personne, enfant ou adulte, peut faire basculer l'armoire et subir des blessures mortelles.

Bien fermer et verrouiller les portes et tiroirs avant de déplacer l'armoire.

Le non-respect de cette instruction peut cause des blessures graves ou la mort.

IMPORTANT INSTRUCTIONS DE SECURITÉ

Le produit est concu pour etre utilise dans un garage.
Fermer et verrouiller les portes et le tiroir avant de déplacer ce produit.
Il est toujours recommandé de fixer les armoires au mur à l'aide de la sangle de mur et du support inclus.
NE RIEN metre sur le panneau du haut de I'armoire murale ou de la grande armoire.
Si les armoires du bas sont munies de roulettes, retarder tous les articles des armoires du haut avant de déplacer les cabins du bas.

CONSERVER CES INSTRUCTIONS

SYSTEME D'ARMOIRES GLADIATOR FLEX

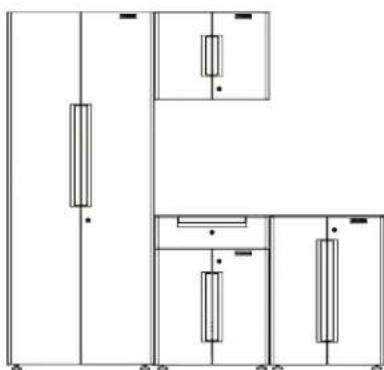

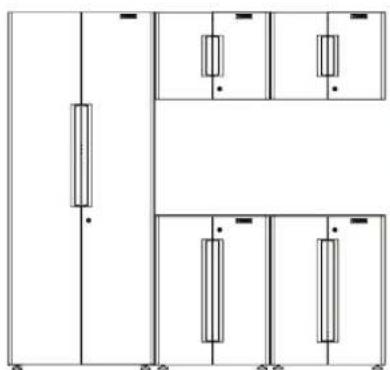

ARMOIRES

Armoire murale de 24 po

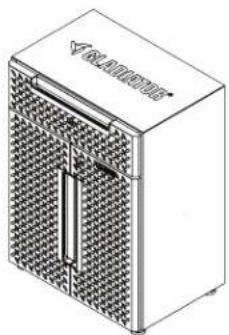

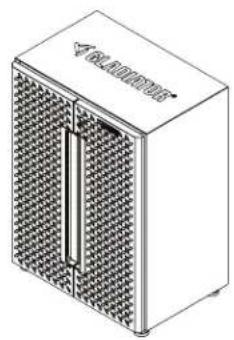

Armoire du bas à 2 portes de 24 po

Armoire du bas à 1 tiroir et 2 portes de 24 po

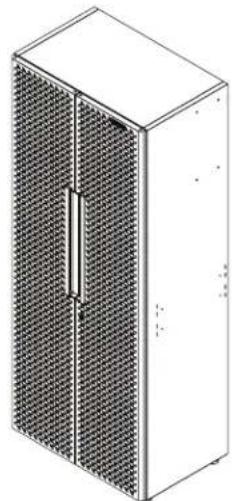

Grande armoire de 30 po

UGS:GANF03WFMTS

Armoires incluses
Description Quantité
Grande armoire de 30 po	1
Armoire murale de 24 po	1
Armoire du bas à 2 portes de 24 po	1

ENSEMBLE

UGS:GANF03WDMTS

Armoires incluses
Description Quantité
Grande armoire de 30 po	1
Armoire murale de 24 po
Armoire du bas à 1 tiroir et 2 portes de 24 po	1

UGS:GANF04WFMTS

Armoires inclues
Description Quantité
Grande armoire de 30 po	1
Armoire murale de 24 po 2
Armoire du bas à 2 portes de 24 po	1

UGS:GANF05WFMTS

Armoires incluses
Description Quantité
Grande armoire de 30 po	1
Armoire murale de 24 po	2
Armoire du bas à 2 portes de 24 po	2

UGS:GANF04WCMTS

Armoires inclues
Description Quantité
Grande armoire de 30 po	1
Armoire murale de 24 po	1
Armoire du bas à 2 portes de 24 po	1
Armoire du bas à 1 tiroir et 2 portes de 24 po	1

QUINCAILLERIE ET PIECES

REMARQUE: La quincaillerie n'est pas illustrée à la taille réelle. La quincaillerie se trouve dans la boîte à quincaillerie, ce qui inclut la tringle.

F4F1P1F3

F2

F5

P2P4

P3

P5

P6

P7P8P9

P10P11

P12P13

P14

No	Description
F1	Vis à tête hexagonale M6 x 16
F2	Boulon filété hexagonal M6 x 40
F3	Écôtou à embase M6
F4	Rondelle
F5	Boulon à col carré et tête ronde M6
P1	Sangle de mur
P2	Pied ajustable
P3	Support d'étagère
P4	Support mural
P5	Gariture de trou de passage
P6	Support de montage
P7	Tabis supérieur pour armoire du bas

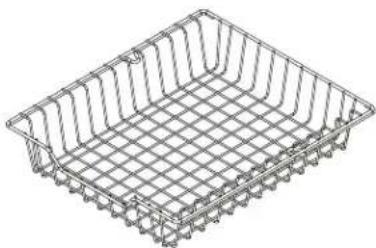

P8	Panier
P9	Tringle pour la grande armoire
P10	Rainure du panier
P11	Étagère de la grande armoire
P12	Étagère de l'armoire murale
P13	Étagère de l'armoire du bas
P14	Clé

INSTRUCTIONS D'ASSEMBLAGE

Outils requisite

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation.
Lire et suivre les instructions fournies avec les outils requis.

Outils requis :

Clé hexagonale (incluse)

Perceuse avec embout de tournevis pour tete hexagonale de 10 mm (non inclus)

Ruban a mesurer (non inclus)

Tournevis a tete cruciforme no 2 (non inclus)

1. Installation du pied ajustable

Fermer et verrouiller les portes de l'armoire.

REMARQUE: S'il est nécessaire d'ouvir les portes de l'armoire lors de la pose des pieds, ouvrir lentement et ne pas forcer sur les portes ouvertes. Ceci permet d'éviter d'endommager les chamières.

Il pourrait être nécessaire d'être deux personnes pour effectuer l'assemblage. Placer au sol un carton de l'emballage et coucher les armoires à plat sur le dos (les portes vers le haut).
Installer 4 pieds ajustables sous la base de chaque armoire et de la grande armoire comme illustré.

INSTRUCTIONS D'ASSEMBLAGE

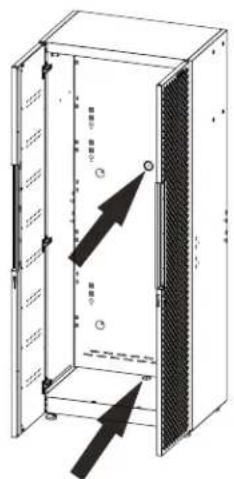

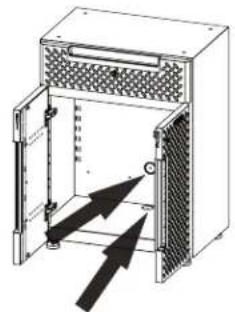

2. Installation des oeillets pour la gestion du cordon (facultatif)

1 par armoire
P5

1

2

3

4
Après installation

Utiliser le cote court d'une clé hexagonale pour enlever les opercules des trous d'accès souhaités pour le cordon.
Installer ensuite les oeillets dans ces trouss.

3. Installation des étagères

Insérer les supports de I'etagere dans les fentes a la hauteur souhaitee et placer les etageres sur les supports de I'etagere.
S'assurer que les quatre supports de I'etagere sont installés à la meme hauteur.

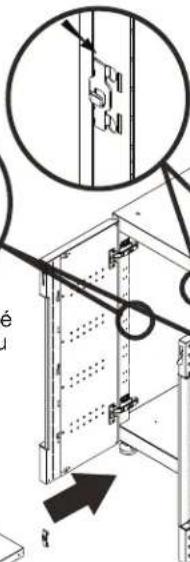

3a. Installation de l'étagère dans l'armoire du bas à 2 portes.

X1X4

P3

Fentes sur le cote interieur arriere du panneau lateral

Étagère verrouillée par le support après l'installation

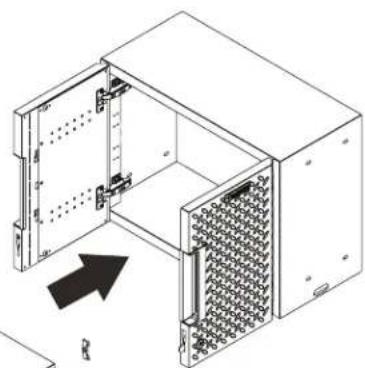

3b. Installation de l'étagère dans l'armoire murale

X1

X4

第

INSTRUCTIONS D'ASSEMBLAGE

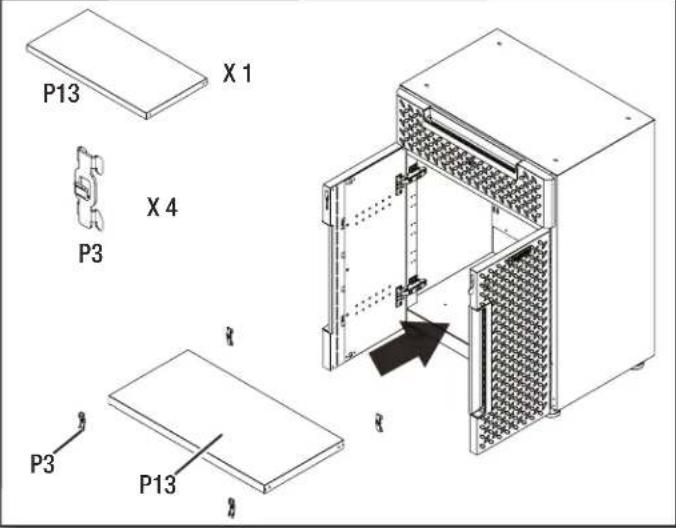

3c. Installation de l'étagère dans l'armoire du bas à 1 tiroir et 2 portes.

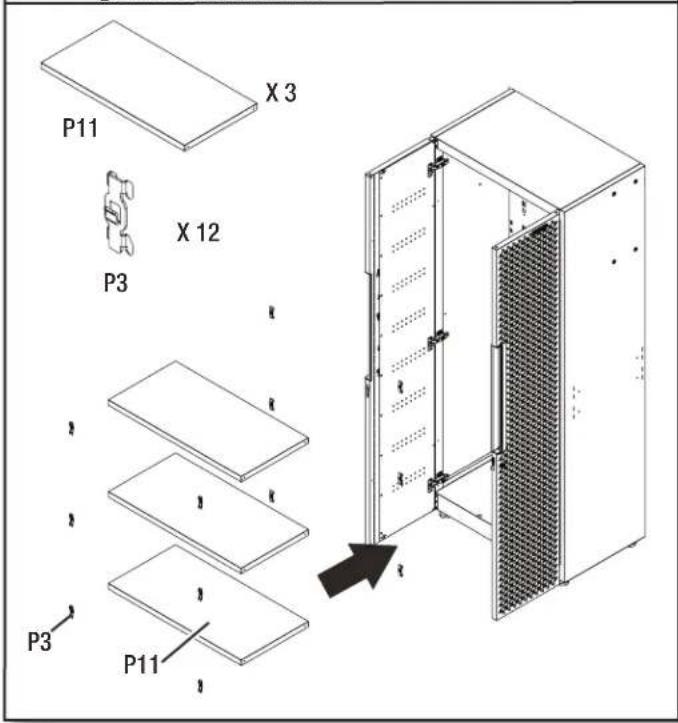

3d. Installation des étagères dans la grande armoire.

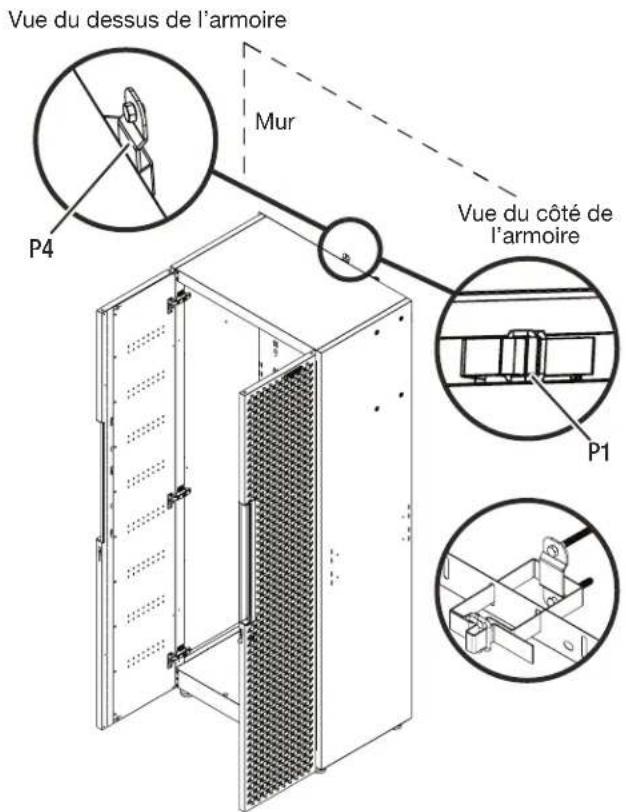

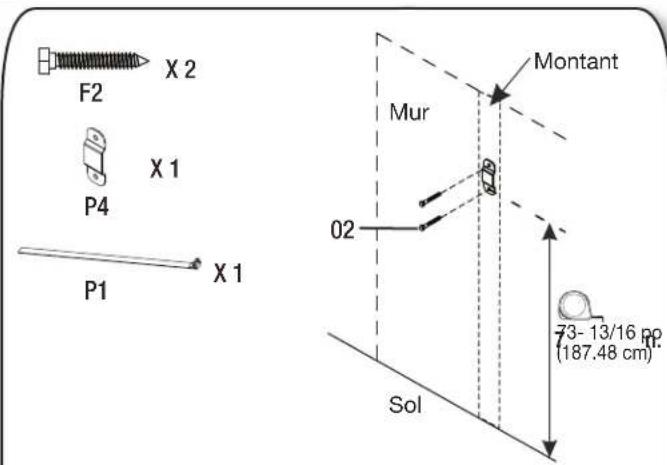

4. Fixation de la grande armoire au mur

REMARQUE: Ces instructions expliquent comment fixer directement les armoires au mur. Pour fixer les armoires aux profilles GearTrackGladiator, consulter la page 29.

IMPORTANT: Les boulons filétés hexagonaux M6 x 40 doivent être vissés dans un montant de mur.

Visser le support mural à un montant du mur à l'aide de deux boulons filetes hexagonaux M6 x 40 (F2). Serrer la grande armoire en utilisant la sangle de mur pour fixer ensemble la grande armoire et le support mural.

INSTRUCTIONS D'ASSEMBLAGE

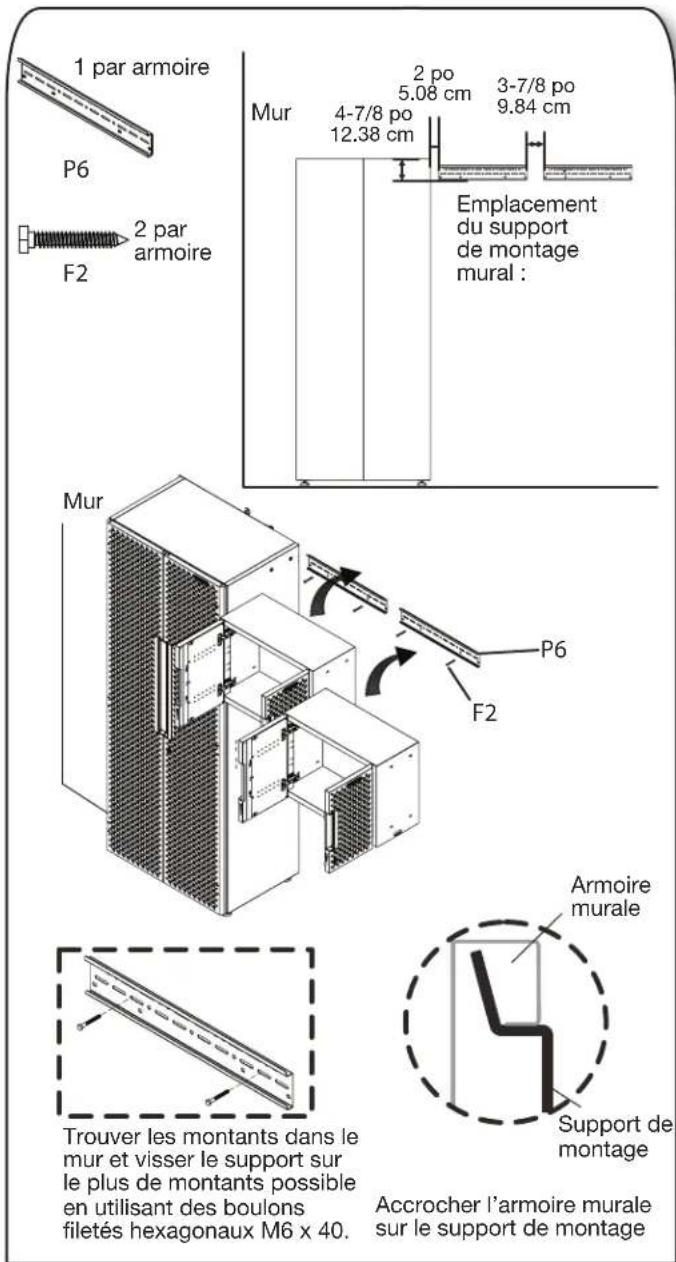

5. Fixation d'une armoire murale au mur

REMARQUE: Ces instructions expliquent comment fixer directement une armoire murale au mur. Pour fixer l'armoire murale aux profilles GearTrackGladiator, consulter la page 29.

IMPORTANT: Les boulons filetés hexagonaux M6 x 40 doivent être visés dans un montant de mur.

La distance entre le haut du casier et le rebord inférieur du support doit être de 4 7/8 po.
La distance entre le casier et le support doit etre de 2 po.
La distance entre les supports doit etre de 3 7/8 po.

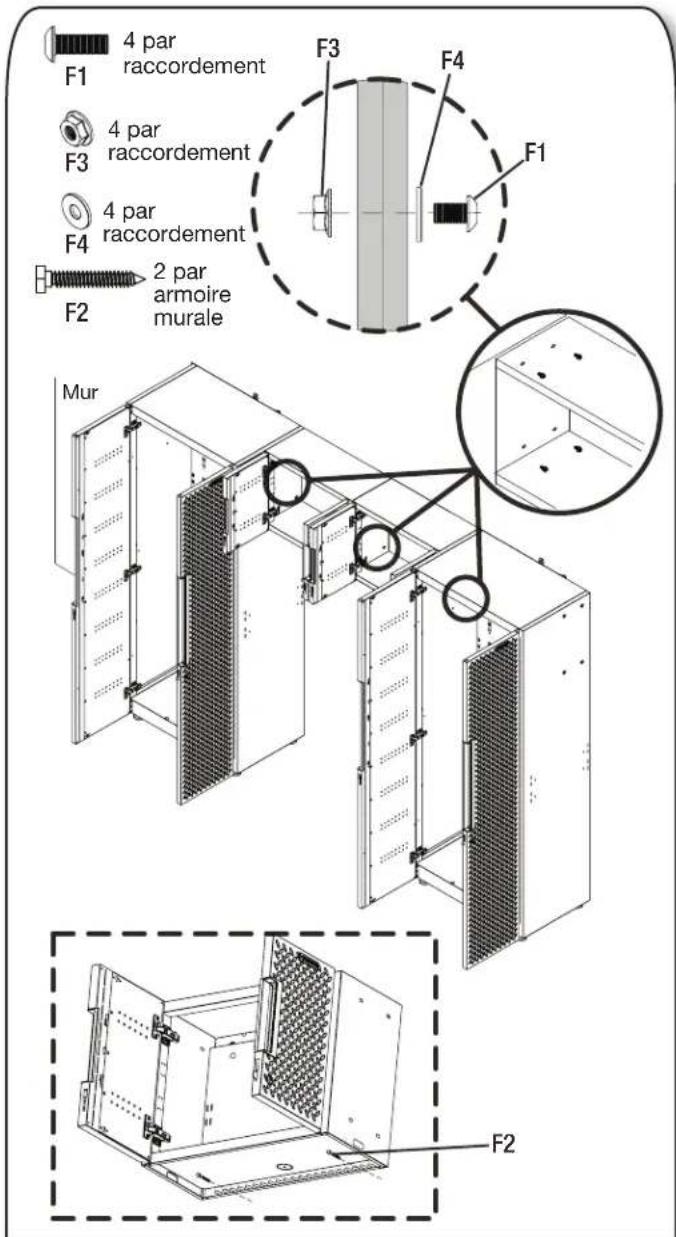

6. Fixation d'une armoire murale à une armoire voisine

IMPORTANT: Les boulons filétés hexagonaux M6 x 40 doivent être vissés dans un montant de mur.

REMARQUE: Il s'agit d'un exemple pour montré comment créé un système en raccordant plusieurs armoires (vendu séparation).

Raccordez les armoires murales comme illustré et serrer de façon sécuritaire avec quatre vis à tête hexagonale M6 x 16 (F1), quatre écrous (F3) et quatre rondelles (F4) pour chaque côte.
Fixer chaque base d'armoire murale aux montants du mur à l'aide de deux boulons filetes hexagonaux M6 x 40 (F2).

INSTRUCTIONS D'ASSEMBLAGE

7. Positionnement des armoires du bas

IMPORTANT: Les boulons filetés hexagonaux M6 x 40 doivent être vissés dans un montant de mur.

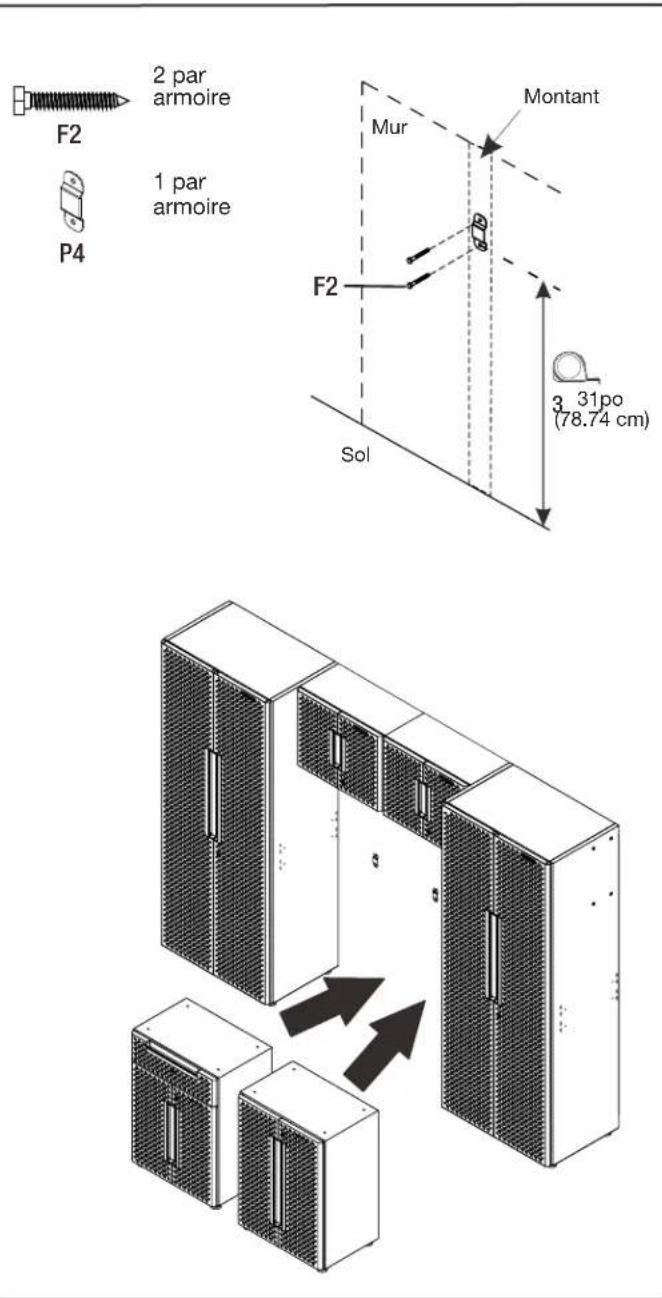

7a. Installation du support mural.

Visser le support mural de chaque armoire du bas à un montant du mur à l'aide de deux boulons filétés hexagonaux M6 x 40 (F2).

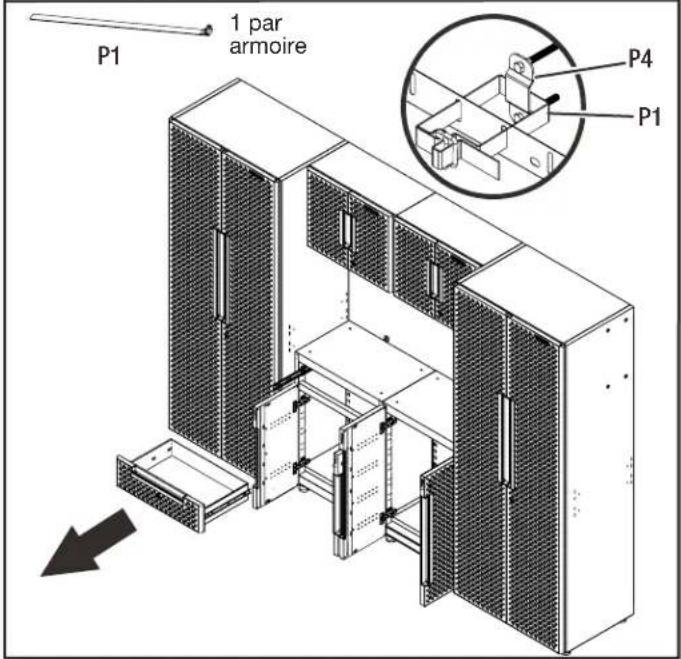

7b. Serrer ensemble l'armoire du bas et le support mural.

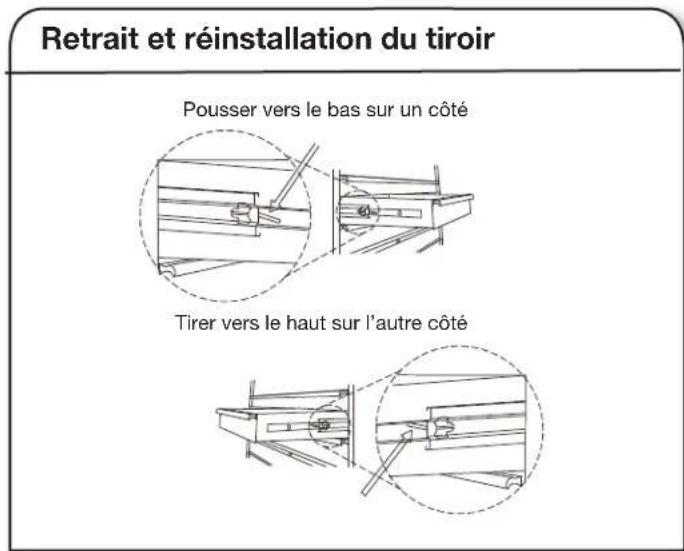

Retirer le tiroir de l'armoire du bas à 1 tiroir et 2 portes. (Consulter les instructions de la page 33)
- Serrer l'armoire du bas en utilisant la sangle de mur pour fixer ensemble l'armoire du bas et le support mural.

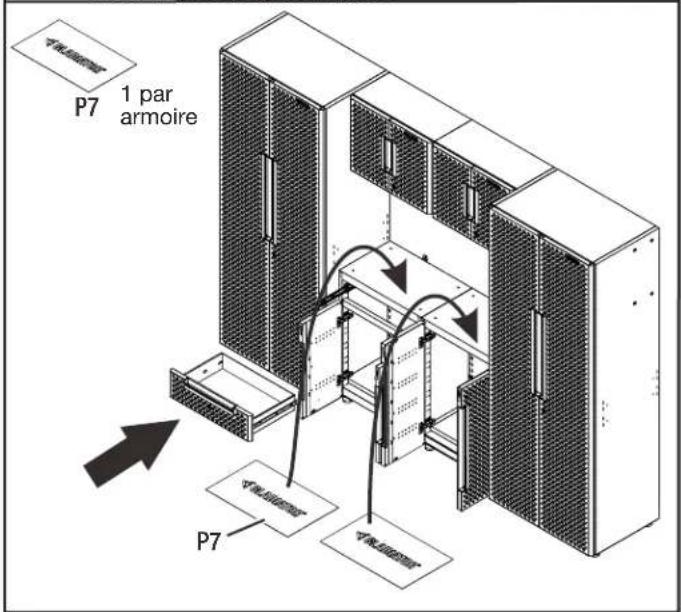

7c. Installation du tiroir et positionnement des tapis supérieurs.

Réinstallation du tiroir de l'armoire du bas à 1 tiroir et 2 portes. (Consulter les instructions de la page 33)
Placer les tapis supérieurs sur le dessus des armoires du bas.

INSTRUCTIONS D'ASSEMBLAGE

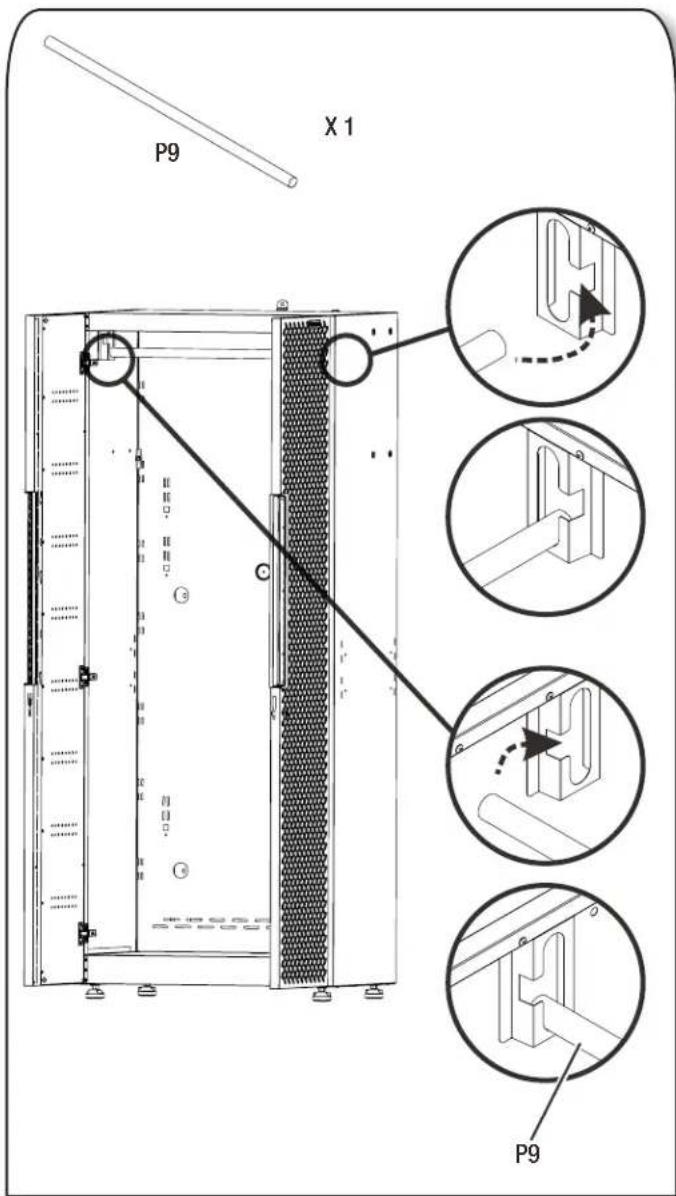

8. Installation de la tringle dans la grande armoire

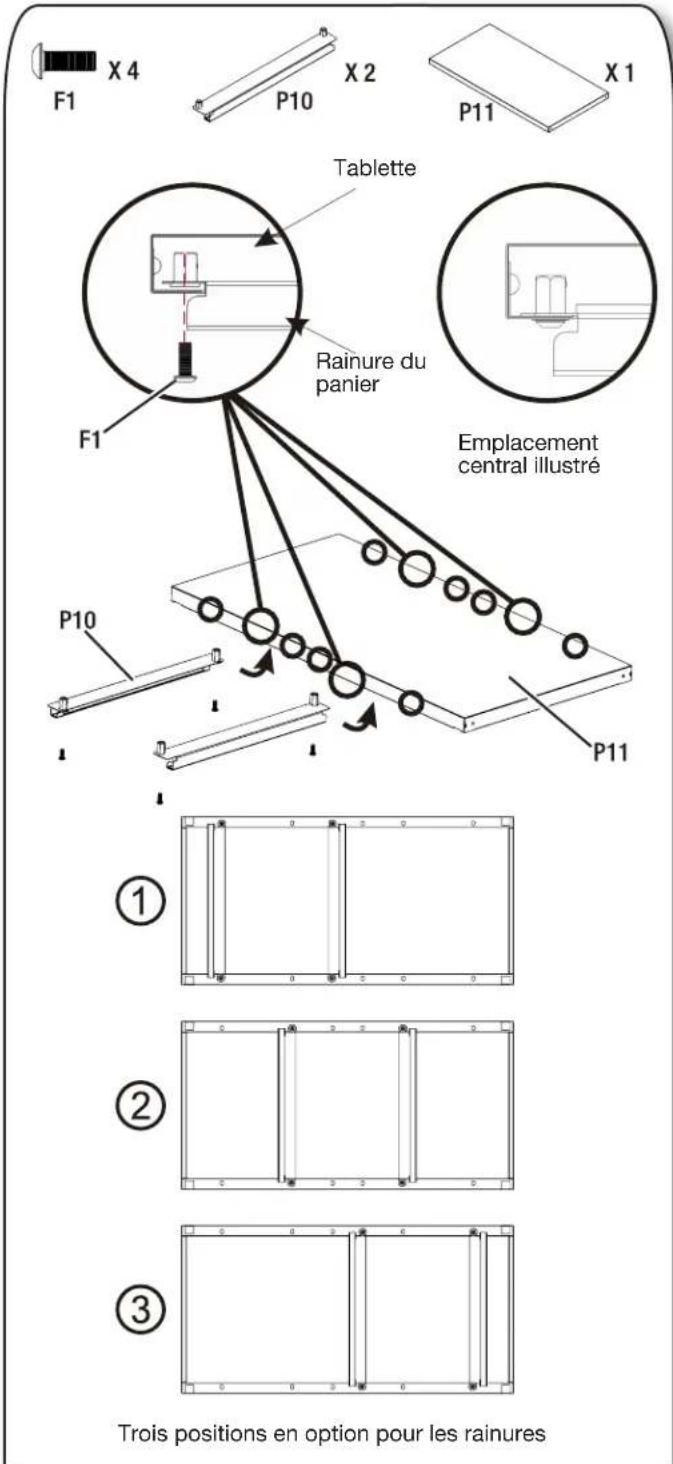

9. Installation des rainures du panier dans la grande armoire

- Installer les deux rainures sous l'étagère de l'armoire à l'aide de quatre vis à tête hexagonale M6 x 16 (F1). - REMARQUE: Chaque grande armoire comprend un panier. Des ensembles supplémentaires de paniers Flex peuvent être achetés pour creer d'autres options de rangement. Deux paniers peuvent être positionnés côte à côte sous l'étagère de la grande armoire.

INSTRUCTIONS D'ASSEMBLAGE

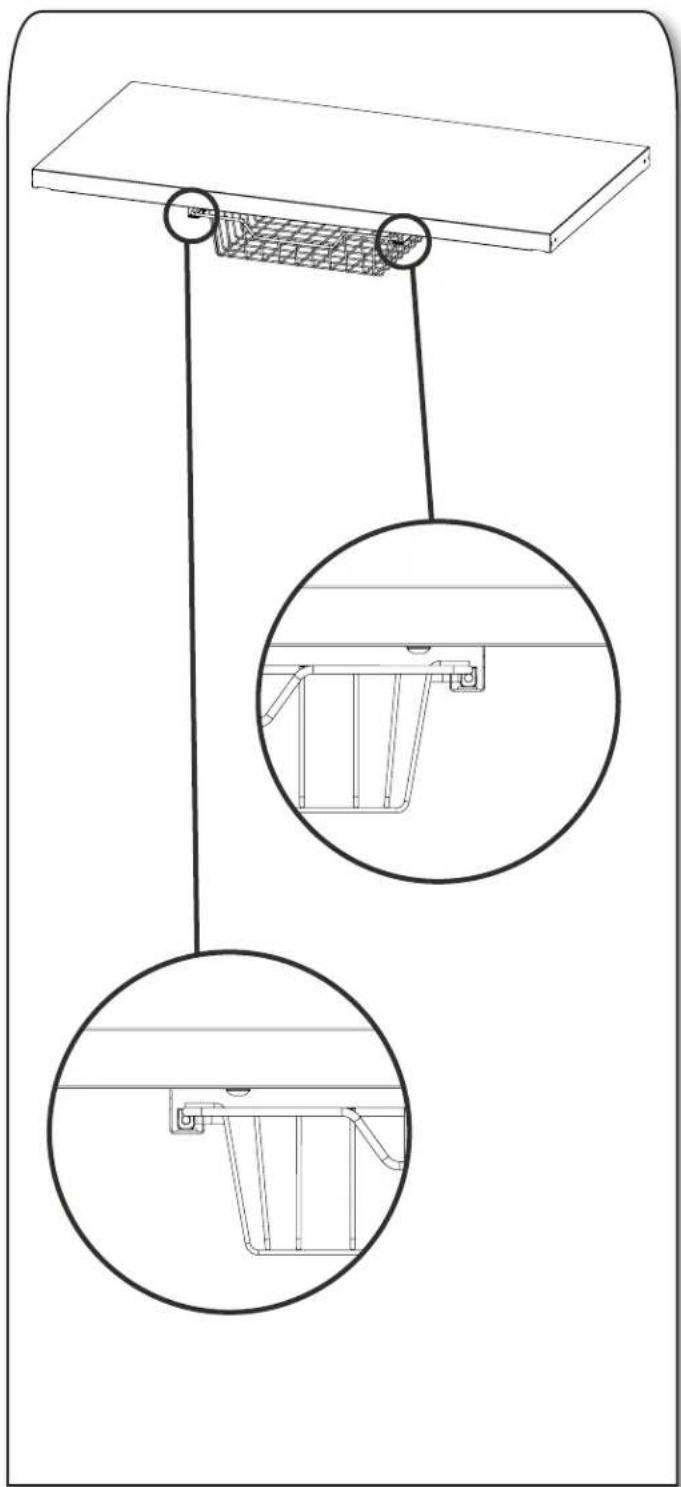

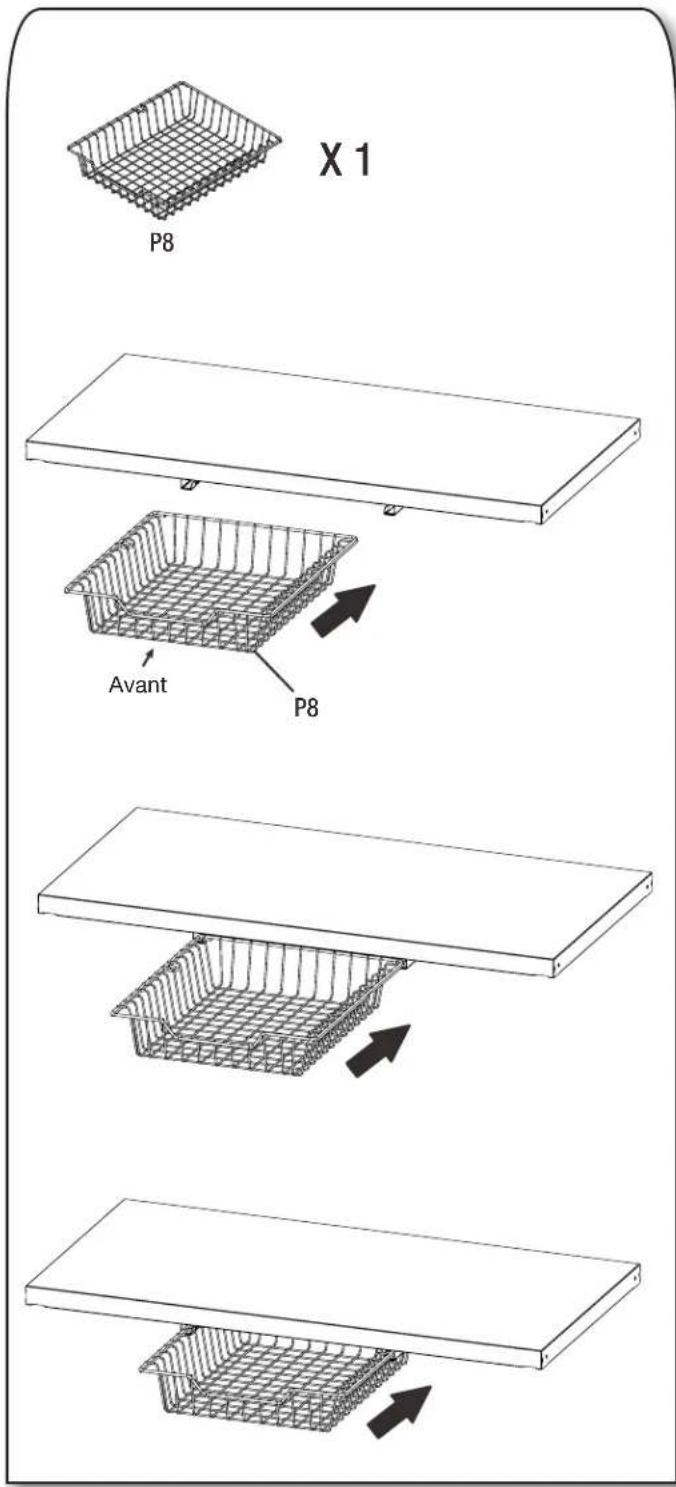

10. Installation du panier

Fixer le panier (P8) aux rainures du panier deja (P10) installemes sous l'etagere de la grande armoire.

INSTALLER L'ARMOIRE SUR LES PROFILES GEARTRACK® GLADIATOR®

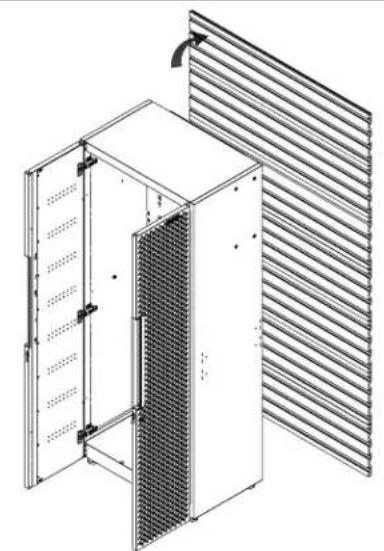

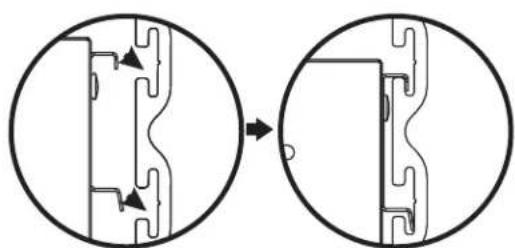

Installer la grande armoire de 30 po

REMARQUE: Les supports Gladiator Flex sont vendus séparation et les profils GearTrack Gladiator sont aussi vendus séparation.

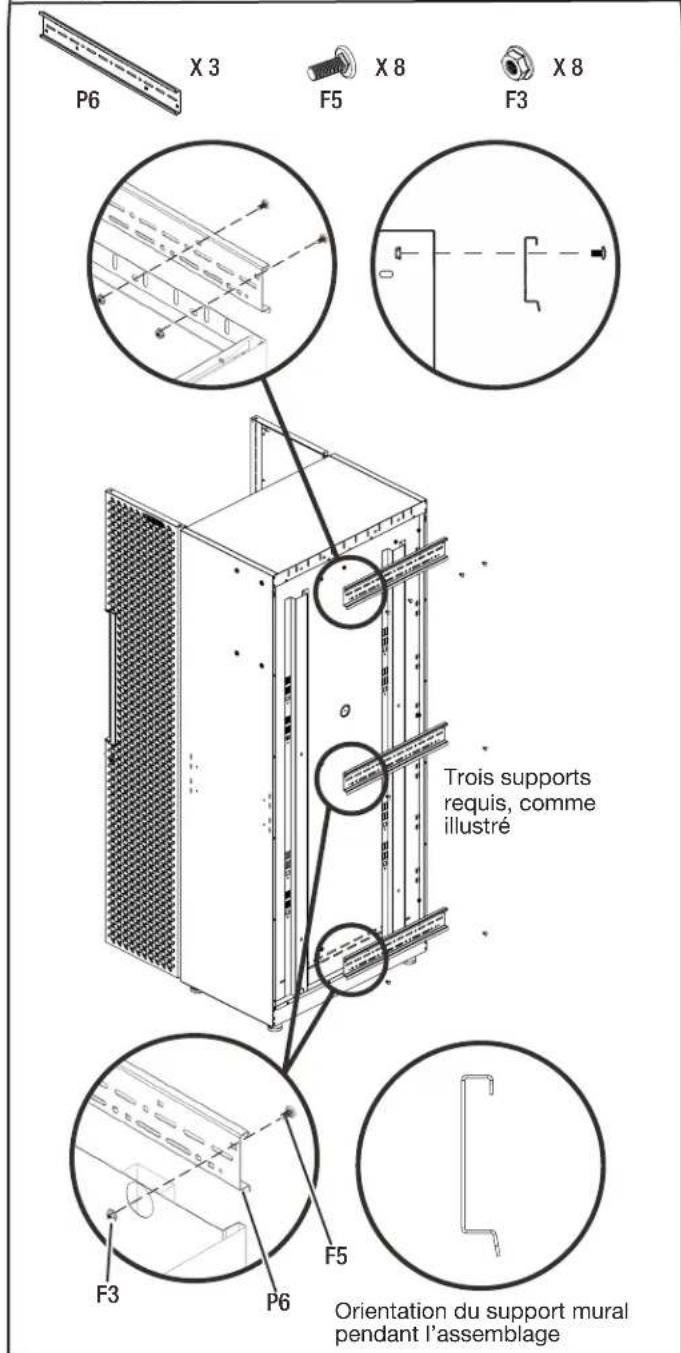

1. Installation des supports sur la grande armoire.

Fixer le support du haut à l'arrière et au haut de la grande armoire à l'aide de quatre boulons à col carré et tête ronde M6 (F5) et quatre écrous à embase M6 (F3).
Fixer les supports du centre et du bas à la grande armoire à l'aide de deux boulons à col carré et tête ronde M6 (F5) et deux écrous à embase M6 (F3).

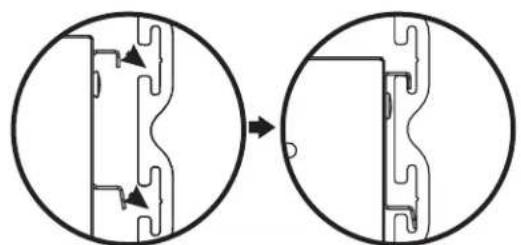

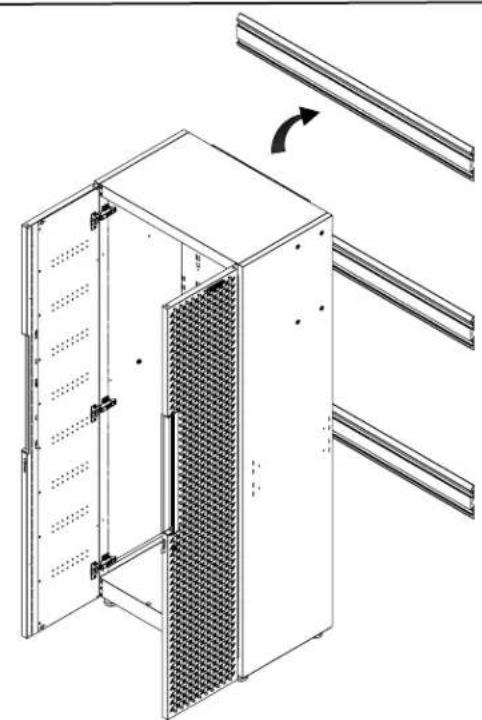

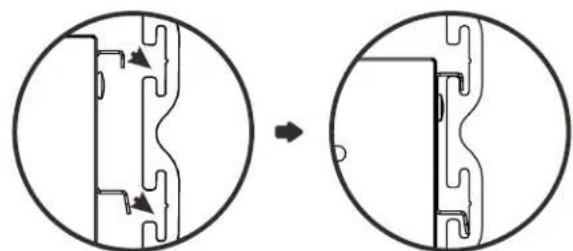

2. Accrocher la grande armoire sur les profilés GearTrack®.

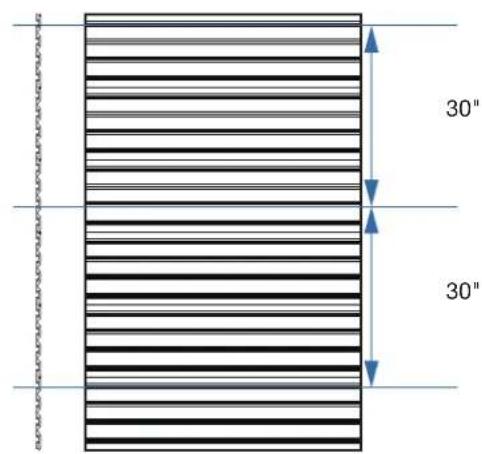

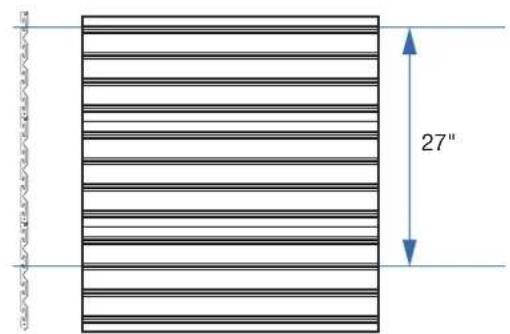

Les profiles GearTrack® doivent être installés avec l'espacement comme illustré.

Vérifier que les trois supports sont parfaitement engagés dans les rainures comme illustré.
REMARQUE : Pour installer les profilés GearTrack® Gladiator®, consulter le manuel d'instructions inclus avec les profilés GearTrack® Gladiator®.

INSTALLER L'ARMOIRE SUR LES PROFILES GEARTRACK® GLADIATOR®

Installer l'armoire murale de 24 po

REMARQUE : Les profilés GearTrack® Gladiator® sont vendus séparément.

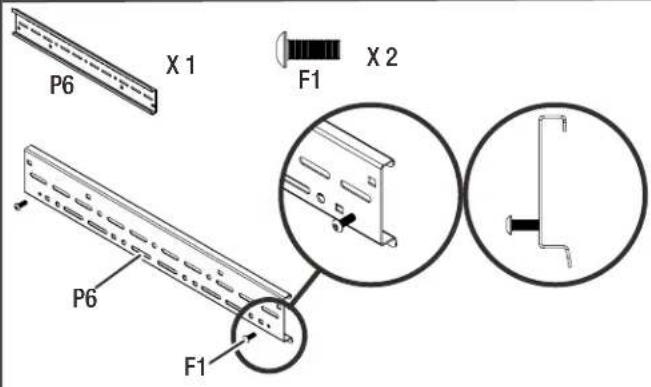

1. Fixer deux vis à tête hexagonale M6 x 16 au support comme illustré.

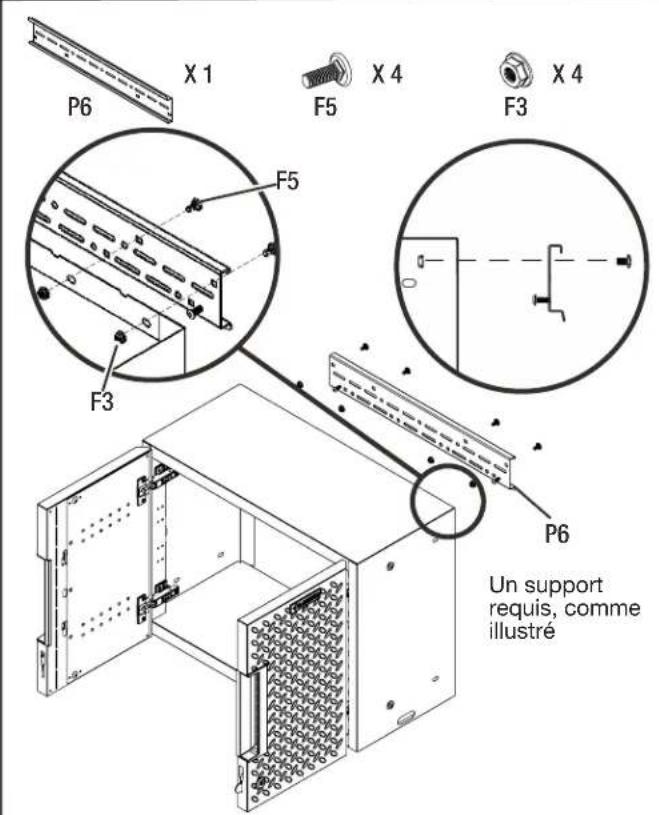

2. Fixer le support à l'arrière et au haut de l'armoire murale.

Fixer le support à l'arrière et au haut de l'armoire murale à l'aide de quatre boulons à col carré et tête ronde M6 (F5) et quatre écrous à embase M6 (F3).

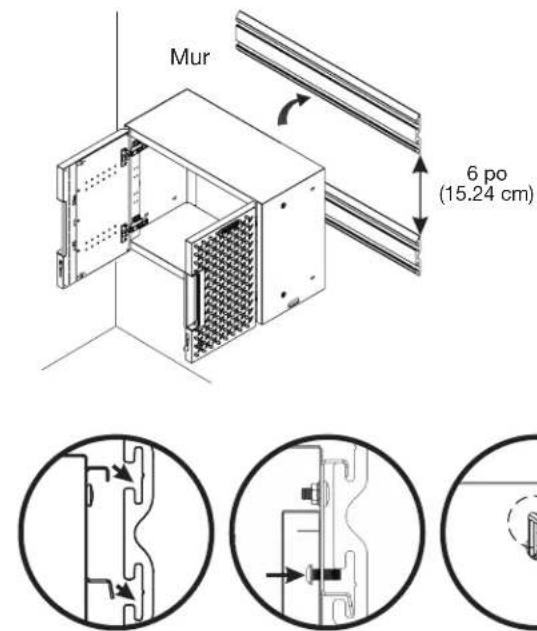

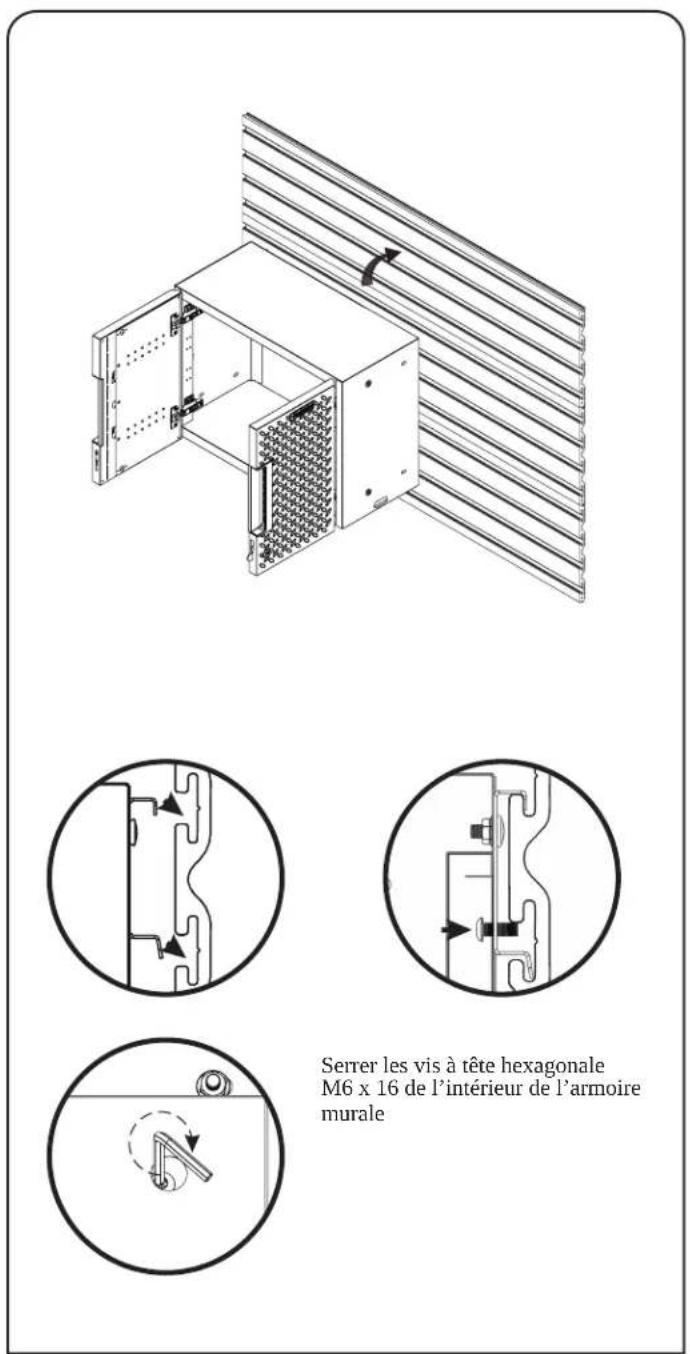

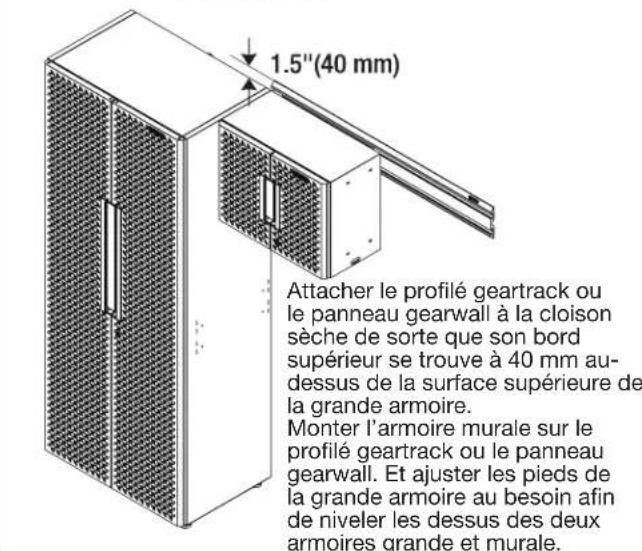

3. Accrocher l'armoire murale sur le profilé GearTrack®.

Serrer les vis à tête hexagonale M6 x 16 de l'intérieur de l'armoire murale

Vérifier que le support est parfaitement engagé dans les rainures murales. Serrer complètement les vis à tête hexagonale M6 x 16 déjà mises en place sur le support et s'assurer qu'elles PENETRÉNT dans les rainures murales.

REMARQUE: Si on installe l'armoire murale sur des profilés GearTrack®, un deuxième profile doit être installé à 6 po (15,24 cm) sous la partie inférieure du profilé porteur. L'armoire suspendue sera alors d'applomb.

REMARQUE : Pour installer les profilés GearTrackGladiator, consulter le manuel d'instructions inclus avec les profilés GearTrackGladiator.

INSTALLER L'ARMOIRE SUR LES PROFILES GEARTRACK® GLADIATOR®

Installer l'armoire du bas à 2 portes de 24 po

REMARQUE: Les supports Gladiator Flex sont vendus séparément et les profilés GearTrack Gladiator sont aussi vendus séparément.

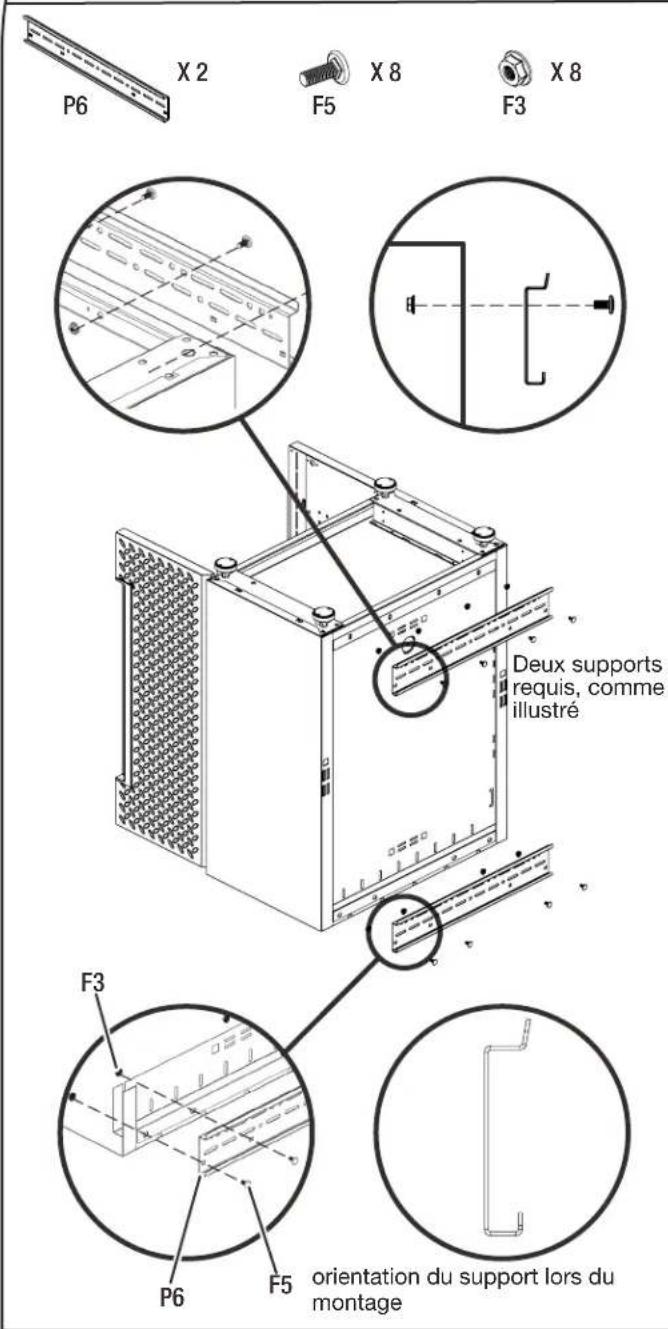

1. Installation des supports sur l'armoire.

Placer temporairement le cabinet du bas à l'envers comme illustré.
Fixer les supports à l'arrière de l'armoire du bas à l'aide de huit boulons à col caré et tête ronde M6 (F5) et huit écrous à embase M6 (F3).

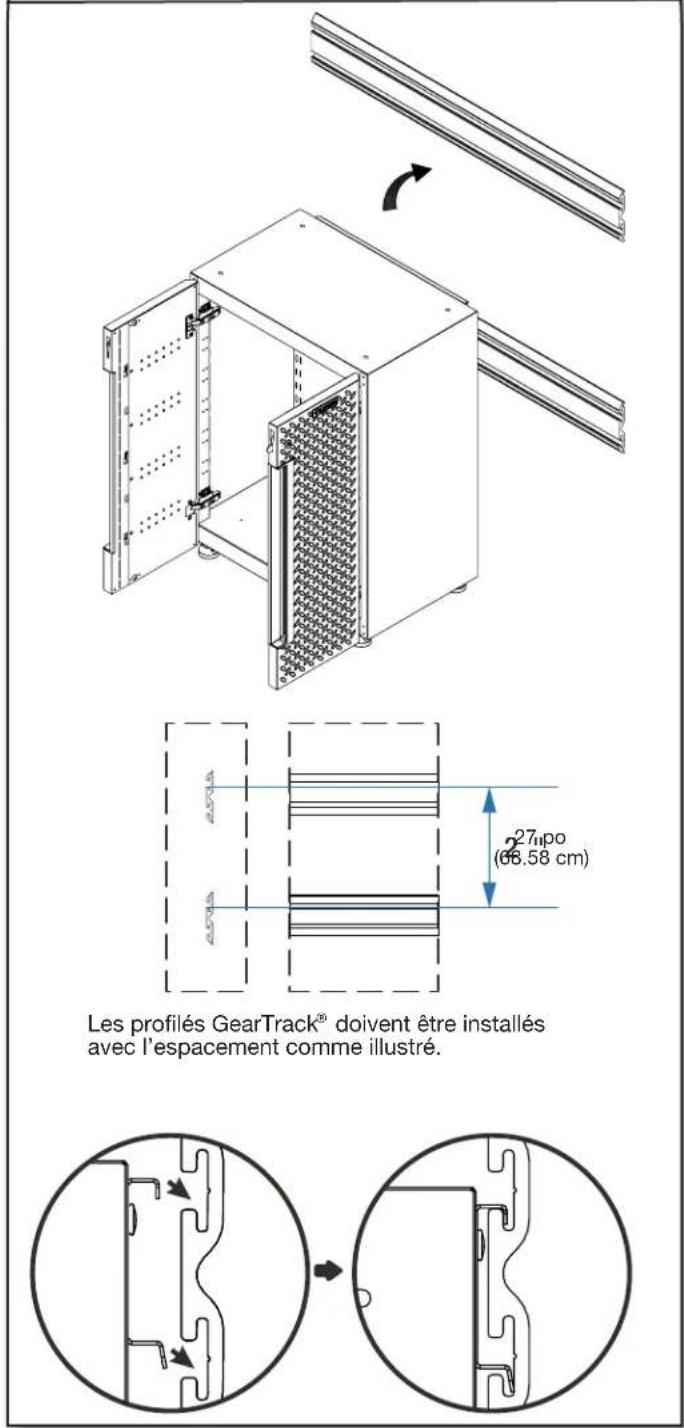

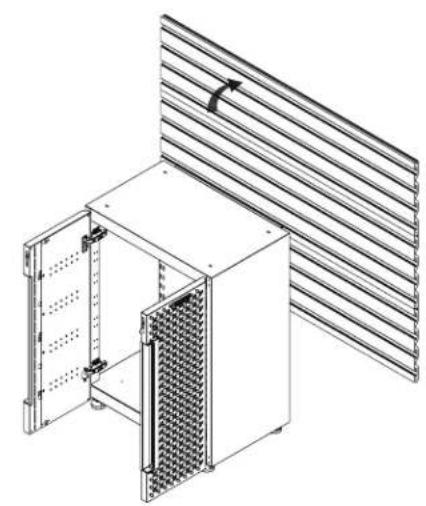

2. Accrocher l'armoire du bas sur les profilés GearTrack®.

Accrocher l'armoire du bas sur les profils GearTrack. Vérifier que les deux supports sont parfaitement engagés dans les rainures comme illustré.
REMARQUE: Pour installer les profilés GearTrackGladiator, consulter le manuel d'instructions inclus avec les profilés GearTrackGladiator.

INSTALLER L'ARMOIRE SUR LES PROFILES GEARTRACK® GLADIATOR®

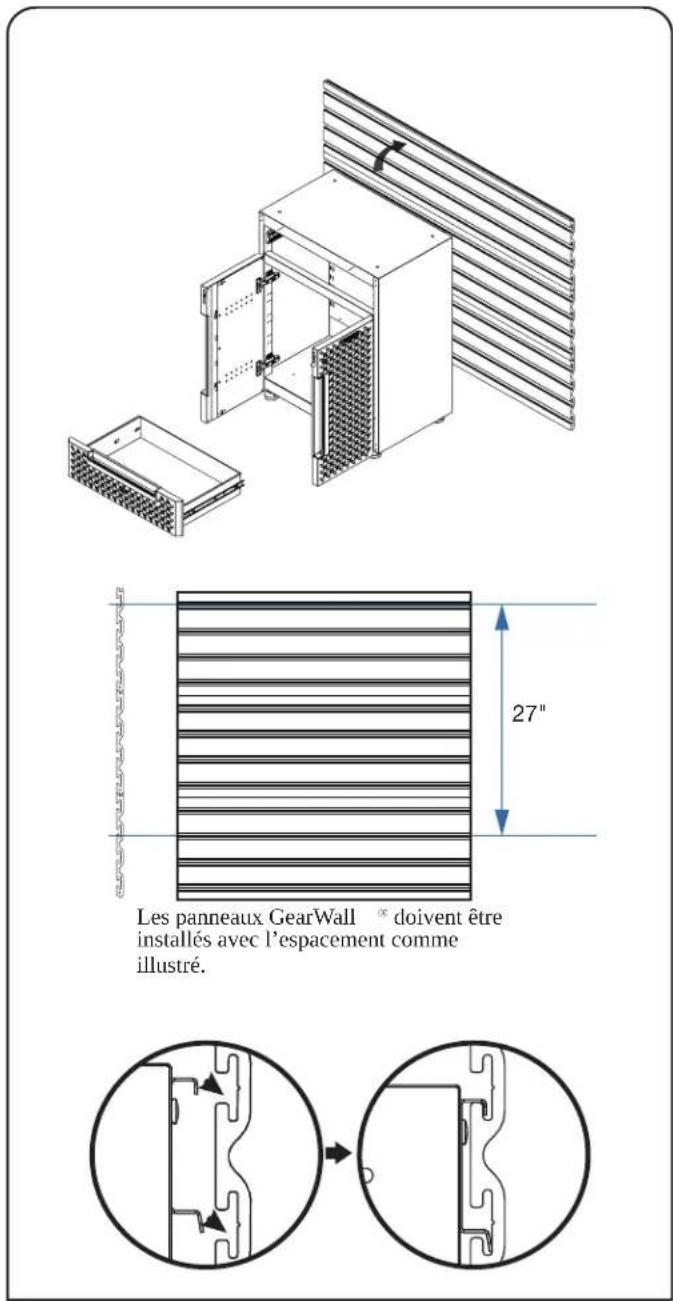

Installer l'armoire du bas à 1 tiroir et 2 portes de 24 po

REMARQUE: Les supports Gladiator Flex sont vendus séparation et les profils GearTrack Gladiator sont aussi vendus séparation.

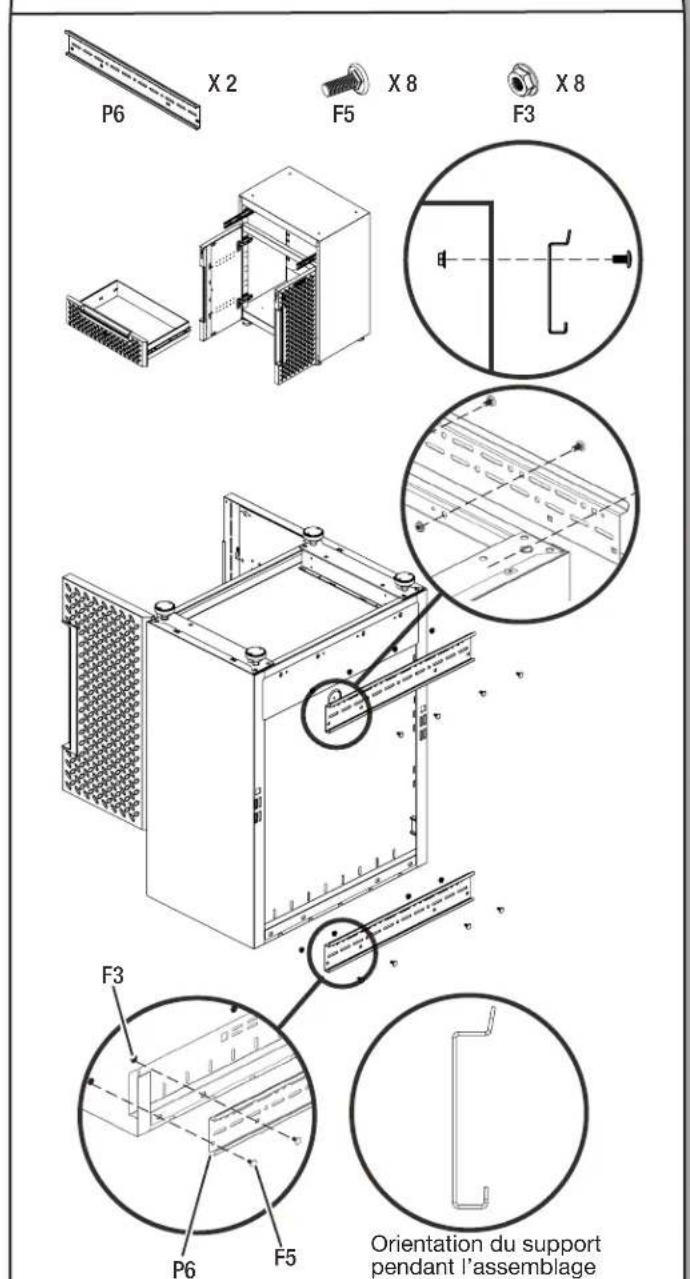

1. Installation des supports muraux sur l'armoire.

Retirer le tiroir de l'armoire du bas. (Consulter les instructions de la page 33)
Placer temporairement le cabinet du bas à l'envers comme illustré.
Fixer les supports à l'arrière de l'armoire du bas à l'aide de huit boulons à col carré et tête ronde M6 (F5) et huit écrous à embase M6 (F3).

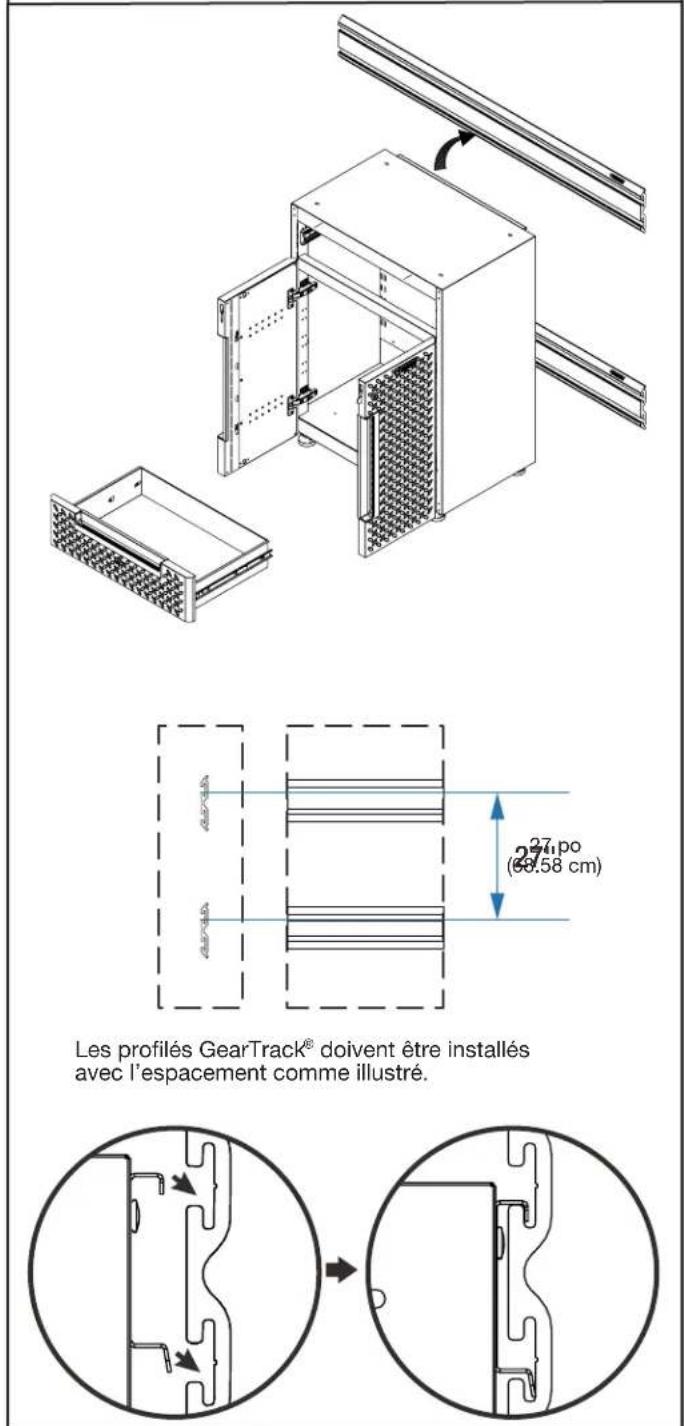

2. Accrocher l'armoire du bas sur les profilés GearTrack®.

Vérifier que les deux supports sont parfaitement engagés dans les rainures comme illustré. Réinstaller le tiroir de l'armoire du bas. (Consulter les instructions de la page 33)

REMARQUE : Pour installer les profils GearTrack® Gladiator®, consulter le manuel d'instructions inclus avec les profils GearTrack® Gladiator®.

INSTALLER L'ARMOIRE AUX PANNEAUX GEARWALL® GLADIATOR®

REMARQUE : Les supports Gladiator Flex sont vendus séparément et les panneaux GearWall Gladiator sont aussi vendus séparément.

REMARQUE: Pour installer les panneaux GearWall® Gladiator®, consulter le manuel d'instructions inclus avec les panneaux GearWall® Gladiator®.

Installer la grande armoire de 30 po

Les panneaux GearWall® doivent être installés avec l'espacement comme illustré.

■ Installer les trois supports sur la grande armoire. (voir les instructions de la page 31)
Accrocher la grande armoire sur les panneaux GearWall.
Vérifier que les trois supports sont parfaitement engagés dans les rainures comme illustré.

Installer l'armoire du bas à 2 portes de 24 po

Les panneaux GearWall® doivent être installés avec l'espacement comme illustré.

Installer deux supports sur l'armoire du bas. (voir les instructions de la page 33)
Accrocher l'armoire du bas sur les panneaux GearWall.
Vérifier que les deux supports sont parfaitement engagés dans les rainures comme illustré.

INSTALLER L'ARMOIRE AUX PANNEAUX GEARWALL® GLADIATOR®

REMARQUE: Les supports Gladiator Flex sont vendus séparément et les panneaux GearWall Gladiator * sont aussi vendus séparément.
REMARQUE: Pour installer les panneaux GearWall Gladiator, consulter le manuel d'instructions inclus avec les panneaux GearWall Gladiator.

Installer l'armoire du bas à 1 tiroir et 2 portes de 24 po

Installer deux supports sur l'armoire du bas. (voir les instructions de la page 34
Accrocher I'armoire du bas sur les panneaux GearWall
Vériller que les deux supports sont parfaitement engagés dans les rainures comme illustré. Réinstaller le tiroir de l'armoire du bas. (Consulter les instructions de la page 37)

Installer l'armoire murale de 24 po

- Installer le support sur l'armoire murale. (voir les instructions de la page 32)
Accrocher l'armoire murale sur les panneaux GearWall
Vériller que le support est parfaitement engagé dans les rainures murales. Serrer complètement les vis à tête hexagonale M6 x 16 déjà mises en place sur le support et s'assurer qu'elles pénétrent dans les rainures murales.

RÉGLAGE DE LA PORTE

Réglage de la porte (au besoin)

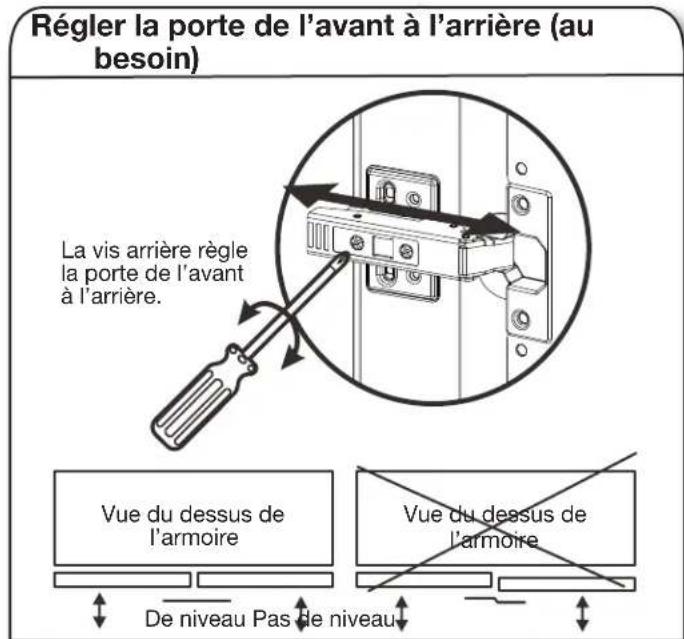

Visser la vis interieure de la charnière pour fermeture douce pour corriger l'espace entre les portes et la caisse. S'assurer que la porte est toujours de niveau.

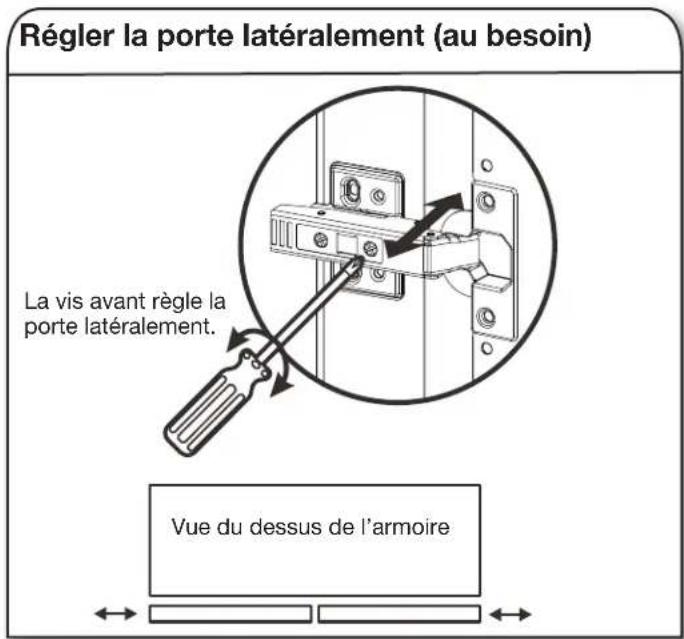

Visser la vis extérieure de la charnière pour fermeture douce pour corriger l'espace entre les portes. S'assurer que la porte est toujours de niveau.

RETRAIT ET RÉINSTALLATION DU TIROIR

Retrait et réinstallation du tiroir

RETRAIT DU TIROIR

Vider le tiroir. Tirer le tiroir pour l'ouvir presque complètement. Il y a deux leviers de dégagement noirs, un de chaque côte du tiroir. Tirer vers le haut le levier d'un côte tout en poussant vers le bas le levier de l'autre côte. Tout en tenant les leviers dans ces positions, tirer le tiroir vers l'extérieur jusqu'à ce qu'il soit dégagé des glissières de tiroir.

REINSTALLATION DU TIROIR

Sortir les glissières de tiroir de l'armoire. Insérer les supports de chaque côte du tiroir dans les fentes des glissières en faisant attention de bien les positionner. Une fois bien insérés, fermer complètement le tiroir pour remettre les glissières dans leur bonne position.

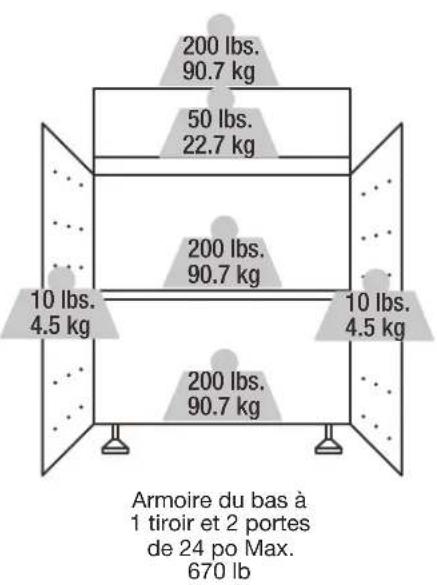

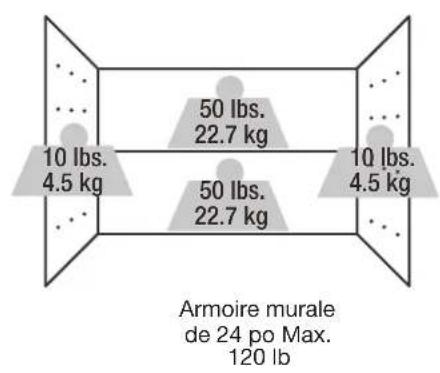

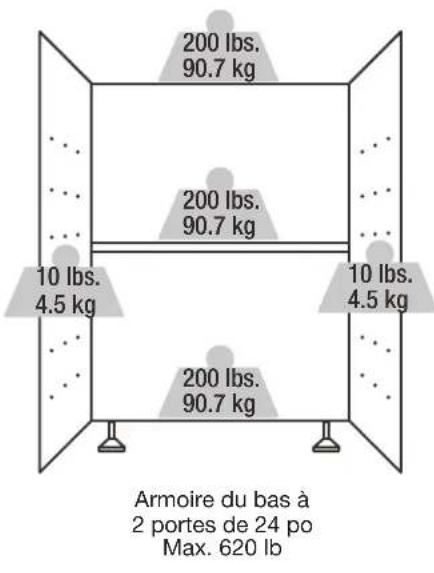

CAPACITÉ DE CHARGE

ENTRETIEN

Vérifier régulièrement le serrage de toutes les vis et tous les écrous. Les serrer au besoin.
Vérifier périodiquement le serrage de la sangle de mur. La serrer au besoin.

SOINS ET NETTOYAGE

Nettoyer periodiquement les surfaces avec un torchon doux et de I'eau.
La graisse et l'huile peuvent etre enlevees avec la majorite des liquides nettoyants ordinaires. Utiliser un liquide de nettoyage ininflammable.

Pour commander des accessoires, composez le 1 866 342-4089 et efectuez vos demandes en consultant la liste suivante de nombres de pieces des accessoires ou communiquez avec voire détaillant Gladiator GarageWorks autorise. Au Canada, composer le 1 800 807-6777.

Support de Flex (commander le numero de piece GANA201BMS) - Permet de monter l'armoire sur des profils GearTrackGladiator.

Trousse de roulettes Gladiator Flex (commander le numero de piece GANA04CKMX)

Trousse de panier Gladiator Flex (commander le numero de piece GANA12SBMB)

Plan de travail Gladiator Flex (commander le numero de piece GANA24HWMX)

GARANTIE

Pour des informations sur la garantie :

Aux États-Unis, composer le 1-866-342-4089 ou visitor notre site Web à l'adresse

Au Canada, composer le 1 800 807-6777 ou visitor notre site Web à l'adresse
