MODE D'EMPLOI Flex AN000HSKT NuTone

Ventilateur à Détector d'Humidité/Eclairage Série Roomside / Flex™ LISEZ CES DIRECTIVES ET CONSERVEZ-LES

A VERTISSEMENT

OBSERVEZ LES DIRECTIVES CI-DESSOUS AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES :

1. N'utilise cet appeareil que de la maniere prévue par le fabricant. Si vous avez des questions, communiquez avec le fabricant à l'adresse ou au numero de téléphone indiqués dans la garantie.
2. Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation du panneau électrique et verrouillez l'interrupteur principal afin d'empêcher que le courant ne soit accidentellement rétabli. S'il est impossible de verrouiller l'interrupteur principal, fixez solidement un message d'advertissement bien visible, par exemple une étiquette, sur le panneau électrique.
3. La pose de l'appareil et les travaux d'électricité doivent être effectuels par des personnes qualifiées conformément à la réglementation en vigueur, notamment les normes de la construction ayant trait à la protection contre les incendies.
4. Pour éviter les refoulements, l'apport d'air doit être suffisant pour brûler les gaz produits par les appareils à combustion et les écavuer dans le conduit de fumée (cheminée). Respectez les directives du fabricant de l'appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.
5. Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découvert ou du perçage du mur ou du plafond.
6. Les ventilateurs canalisés doivent toujours rejoeter l'air à l'extérieur.
7. Cet apparéil peut être installé au-dessus d'une enceinte de baignoire ou de douche s'il est branché sur un circuit de déivation protégé par un disjoncteur différentiel de fuite à la terre (installation au plafond seulement).
8. Il est conseilé de porter des gants et des lunettes pendant l'installation.
9. Cet apparéil doit être relié à une mise à la terre.
10. Si vous ventilateur émet des bruits inhabituels, des odeurs ou de la fumée, arrêté l'appareil immidiatement et le remaplicer.

ATTENTION

1. Pour ventilation générale uniquement. N'utilise pas cet apparéil pour evacuer des matières ou des vapeurs dangereuses ou explosives.

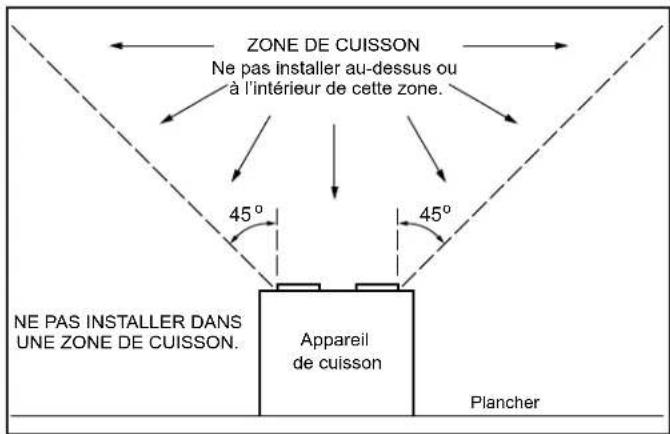

2. Ce produit est concu pour etre installedans un plafond plat uniquement. Ce produit ne peut pas etre posé dans un mur.
3. Pour éviter d'endommager les roulements du moteur, de déséquilibrer les pales ou de les rendre bruyantes, débarrasssez l'appareil de la poussière de plâtre, de construction, etc.
4. NE TOUCHEZ PAS LA CARTE DE CIRCUIT IMPRIME DE DETECTION D'HUMIDITE. Une décharge electrostatique pourrait endommager le circuit imprimé.
5. Veuillez lire l'etiquette de specifications du produit pour obtenir plus de renseignements, notamment sur les exigences.

NETTOYAGE ET ENTRETIEN

Pour un fonctionnement silencieux et efficace, ainsi qu'une durabilité et une apparcence supérieures, abaissez ou enlevez la grille et nettoyez l'intérieur de l'appareil avec un aspirateur muni d'une brosse à épousseter.

Le moteur est lubrié en permanence et n'a pas besoin d'être huilé. Si les roulements du moteur sont anormalement bruyants, remplacez l'ensemble de ventilateur (incluant le moteur et la roue à ailettes).

NETTOYAGE DU DETECTEUR

Le détecteur d'humidité est monté dans le boitier de la commande. Le détecteur sera plus fiable s'il est nettoyé comme suit de temps à autre :

1. Coupe le courant au panneau électrique.
2. Enlevez la grille. À l'aide d'un chiffon à épousseter, d'une brosse à dents propre ou d'un aspirateur, nettoyez delicatement le détecteur et la grille. N'UTILISZ PAS DE CHIFFONS ABRASIFS, DE LAINE D'ACIER NI DE PoudRE À RECURER.
3. N'UTILISEZ PAS de nettoyant en vaporisateur, ni de solvant ni d'eau sur le 5 détecteur ou a proximé!

Pour la déclaration de garantie, les pieces de rechange, l'assistance technique ou pour enregistrer votre produit, veuillez visiter notre site Web ou appeler :

Aux États-Unis: Broan.com 800-637-1453 ou NuTone.com 888-336-6151.

Au Canada:Broan.ca ou NuTone.ca 877-896-1119

FONCTIONNEMENT

Il est possible de faire fonctionner le détecteur d'humidité, le ventilateur et l'éclairage séparément. Utilisez une commande murale à deux ou trois fonctions. Ventilateur à Détecteur d'Humidité/Eclairage Série Flex™ SEULEMENTÉ : N'utilise pas une commande de vitesse pour faire fonctionner le détecteur d'humidité ou le ventilateur.

FONCTIONNEMENT DU DETECTEUR

Ce ventilateur à détction d'humidité utilise un détector d'humidité sophistique qui réagit à : (a) une hausse rapide à modérée de l'humidité ou (b) à un taux d'humidité relative supérieur à un point de consigne. Le détector d'humidité peut à l'occasionmettre leventateur en marche en cas lorsque les conditions ambiantes changent.

MISE EN MARCHE MANUELLE AVEC ARRÉT DIFFÉRÉ

Ce ventilateur à détecteur d'humidité compte une caractéristique de fonctionnement supplémentaire. Pour le contrôle des odeurs ou de la vapeur, le ventilateur peut être mis en marche en effectuant un cycle avec le commutateur mural. Lorsque le ventilateur est mis en marche de cette façon, il le reste pendant la période régée par la minuterie.

Pour actionner manuellement le ventilateur :

1. Si le commutateur d'alimentation du ventilateur est déjà sur marche, passes à l' étape 2; sinon, mettez le commutateur d'alimentation sur marche pendant au moins 1 seconde.
2. Mettez le commutateur d'alimentation du ventilateur sur arrêt pendant moins d'une seconde.
3. Remettez le commutateur d'alimentation du ventilateur sur marche et le ventilateur se mettra en marche.

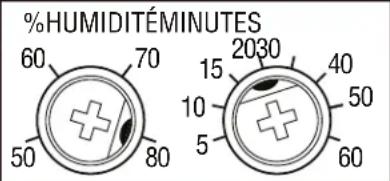

Réglages d'usine illustrés.

RéGLAGE DE L'HUMIDITE (%)

Le taux d'humidité « %HUMIDITY » est régê à l'usine sur 80% pour convenir à la plupart des douches. Si le ventilateur ne réagit pas aux variations d'humidité, réglez-le sur 50%. Si le ventilateur réagit trop souvent aux changements des conditions d'humidité, réglez-le sur 80%. Si le ventilateur réagit encore trop souvent à 80%, contactez l'assistance technique Broan.

Pour régler le taux d'humidité « %HUMIDITY » :

1. Coupelez courant sur le panneau d'alimentation electrique.
2. Tournez soigneusement la commande « %HUMIDITY » au niveau souhaite à l'aide d'un petit tournevis.
3. Mettez l'alimentation sous tension.
4. Repetez les étapes ci-dessus au besoin.

RéGLAGE DES MINUTES (MINUTERIE)

Ce ventilateur à détecteur d'humidité compte une minute qui détermine combien de temps le ventilateur reste en marche quand (a) une hausse de l'humidité et (b) le niveau d'humidité sont tous deux inférieurs au taux d'humidité « %HUMIDITY » réglé par l'utilisateur ou après que celui-ci ait tourné le commutateur d'alimentation.

Pour régler la minuterie :

1. Coupelez courant sur le panneau d'alimentation electrique.
2. Tournez soigneusement la commande « MINUTES » à l'aide d'un petit tournevis afin d'augmenter ou de diminuer la durée.
3. Mettez l'alimentation sous tension.
4. Repetez les étapes ci-dessus au besoin.

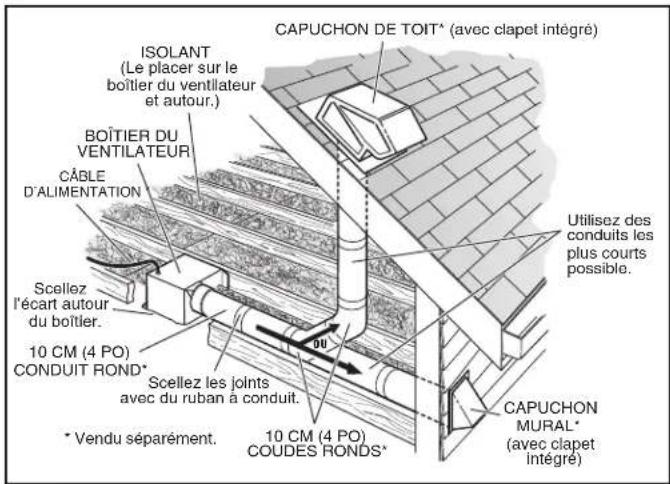

IMPORTANT - Les conduits allant de ce ventilateur jusqu'à l'extérieur de l'habitation ont une grande influence sur le débit d'air, le bruit du ventilateur et sa consommation d'énergie. Pour obtenir le meilleur rendement, utilisez les conduits les plus courts et les plus droits possible et évitez d'utiliser des conduits plus petits que ceux recommendés. L'isoaction des conduits peut contribuer à réduire les pertes d'énergie et éviter la prolifération de moisissures. Les ventilateurs installés sur d'anciens conduits pourrait ne pas produit leur débit d'air nominal.

OPTION - Pour installer le boitier n'importe ou entre les solves du plafond : Utilisez l'ensemble de barres de suspension offert en option (vendu séparément chez votre distributeur local ou site Web). Suivez les instructions accompagnant l'ensemble.

TOUS LES TYPES DE POSE

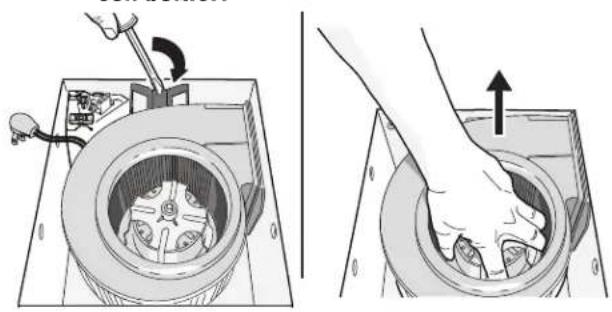

Retirez tous les matériaux d'emballage, débranchez le ventilateur et retirez-le de son boîtier.
Enlevez le panneau de cablage du boitier du ventilateur (si déjà installé).

3 Certains modeles uniquely :

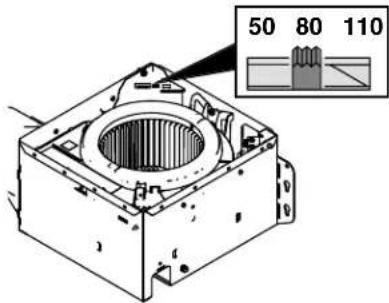

Selectionnez 50, 80 ou 110 CFM en fonction des dimensions de la pierce et du début d'air souhaite.

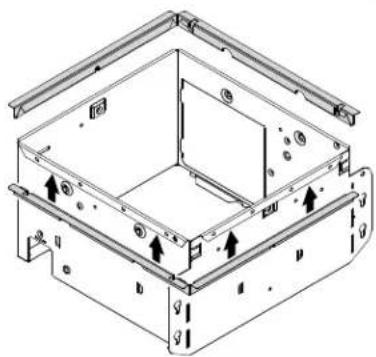

4 Certains modèles uniquement : Il est possible de fixer une paire de brides sur le boîtier si cela est nécessaire ou souhaïte.

Emboitez les deux pieces de brides sous le bord returné du boftier (sur les quatre cotes).

Pour une renovation - passez à la page 7.

NOUVELLE INSTALLATION

5

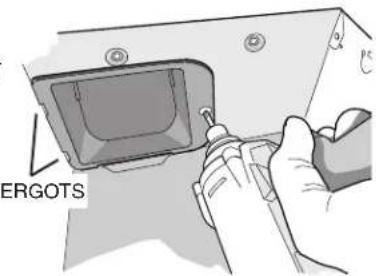

Fixez le clapet/raccord de conduit au boitier du ventilateur.

Poussez le
raccord par
I'ouverture a partir de I'intérieur du boitier.
Engagez les ergots et fixez le tout avec les vis se trouvant dans le sachet de pieces.

6

Fixez le boitier a la charpente du plafond.

Assurez-vous que le dessous du boitier afflore la surface finie du plafond.

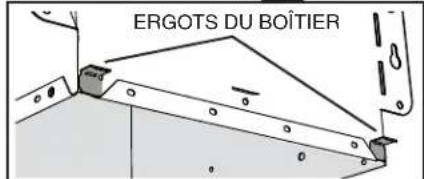

Pour un emplacement approprié, utilisez le matériel de plafond de 13mm (120) : Pliez les ergots du boitier (sur l'extérieur du boitier) pour qu'ils s'ajustent contre le bas de la solive.

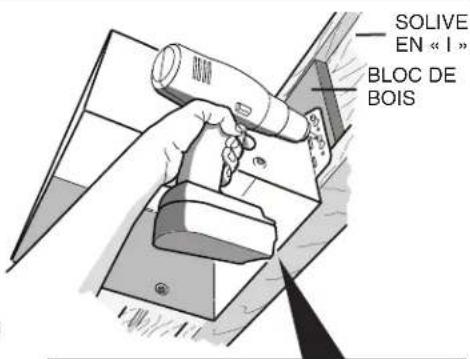

Fixez le boitier avec des oreilles de montage à l'aide des fixations appropriées. Si vous fixez le boitier à une solive en « I», utilisez un bloc de bois comme illustré.

7

Raccordez un conduit rond de 10 cm (4 po).

8

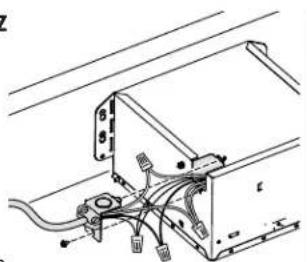

Branchez les fils.

Raccordez le cable d'alimentation à la plaque de cablage (du sachet de pieces) à l'aide du connecteur homologué UL. Raccordez le cabla

de la maison à celui du ventilateur. Reportez-vous aux schémas de cablage pour les détails du branchement. Fixez la plaque de cablage sur le boitier du ventilateur à l'aide de la vis (du sachet de pieces). Reposez le panneau de cablage et fixez-le avec les vis se trouvant dans le sachet de pieces

9

Installez le masque de boitier.

Placez le masque dans l'ouverture du boitier pour eviter que la poussiere de cloison sèche et de construction n'endommage le détecteur.

10

Finissez la surface du plafond. Continuez ensuite avec l'étape 11.

INSTALLATION DE RÉNOVATION

5

Enlevez l'ancien ventilateur et préparez le plafond.

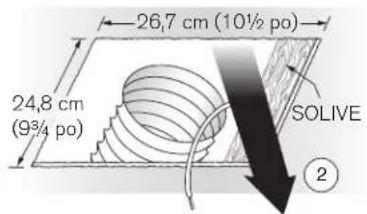

Agrandisse l'ouverture (si nécessaire) à 24,8 cm (93/4 po) (parallele aux solives) par 26,7 cm (101/2 po) (perpendicularaux solive). (Certains modedescompertent un gabarit de decouple sur le cote du carton.)

6

Pliez les oreilles de montage a plat contre le boitier.

Les boitiers de ventilateurs existants sont généralement fixés sur la structure :

par des vis, des clous ou des agrafes, qui doivent etre enleves.
- par des supports ou des rails qui sont fixés aux solves et qui doivent être enlevés avec le boîtier.

Il peut être nécessaire d'utiliser un levier pour enlever l'ancien boitier. Laissez les conduits et le câblage électrique en place.

7

Branchez les fils.

Raccordez le cable d'alimentation à la plaque de cablage (du sachet de pieces) à l'aide du connecteur homologué UL. Raccordez le cablage de la maison à celui du ventilateur. Reportez-vous aux schémas de cablage pour les détails du branchement. Fixez la plaque de cablage sur le boitier du ventilateur à l'aide de la vis (du sachet de pieces). Reposez le panneau de cablage et fixez-le avec les vis se trouvant dans le sachet de pieces.

8

Fixez le boitier à la charpente du plafond.

Fixez le boitier sur la charpente du plafond a l'aide des fixations appropriées aux endroits indiques.

9

Raccordez un conduit rond de 10 cm (4 po).

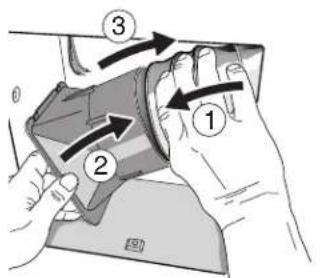

①Tirezleconduitexistantparlasortieet
② fixez-le au raccord avec du ruban à conduit.
③ Repoussez le raccord/conduit par l'ouverture.

Engagez les ergots et ④ fixez le tout avec les vis se trouvant dans le sachet de pieces.

Continuez avec I'etape 11.

TOUS LES TYPES DE POSE

11

Installes le ventilateur.

Réinstallé le ventilateur enlevé à

l'etape 1. Fixez le ventilateur a laide de 2 vis du sachet de pieces. Branchez le ventilateur dans la prise noire.

Ventilateur à Détecteur d'Humidité/Eclairage

Série Flex™ SEULEMENTE: Branchez la fiche à

5 fils dans le module du contrôleur.

Ventilateur

a Deteceur

Installez la grille.

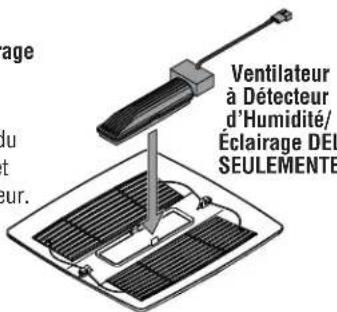

Ventilateur à Détecteur d'Humidité/Eclairage

DEL SEULEMENTE:Emboitez le module

déclairage dans l'intérieur de la grille.

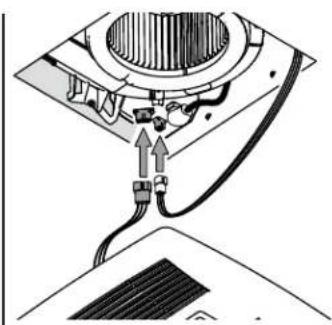

Branchez le module d'éclairage et les fils du détecteur. Pincez les ressorts de la grille et introduizez-les dans les fentes du ventilateur.

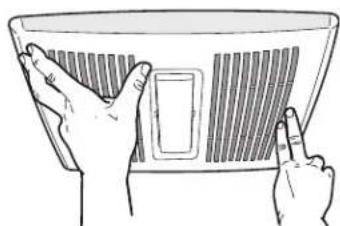

Poussez la grille contre le plafond.

La grille peut avoir une apparcence

differente selon le modele.

Ventilateur

à Détector

d'Humidite/

Eclairane DE

SEULEMENTE

Si le ressort de la grille se déloge de cette-ci, remettez-le en place comme indiqué.

SCHEMAS DE CÁBLAGE

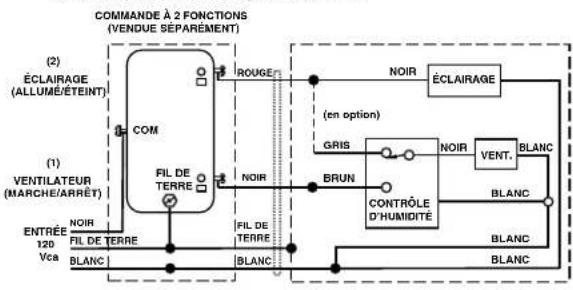

OPTION DE CÁBLAGE N° 1

• Lorsque le premier commutateur (1) est sur marche, le ventilateur fonctionnera automatiquement en fonction des conditions d'humidité ambiente.
• Mettez immédiatement le ventilateur en marche pendant la période programmée (pour contrôle les odeurs), en effectuant un cycle avec le premier commutateur.
• Utilisez le deuxième commutateur (2) pour allumer/éteindre l'éclairage.
• Avec le branchement en option illustré, le ventilateur sera toujours en marche quand l'éclairage est allumé.

INTERRUPTEUR APPAREIL

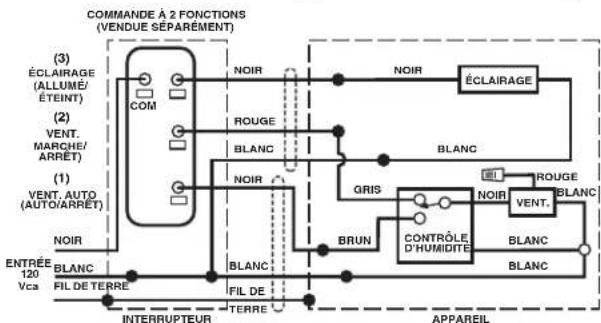

OPTION DE CÁBLAGE N° 2

Lorsque le premier commutateur (1) est sur marche, le ventilateur fonctionnera automatiquement en fonction des conditions d'humidite ambiente.
- Mettez immédiatement le ventilateur en marche (pour contrôler les odeurs) en utilisant le deuxième commutateur (2).
- Utilisez le troisième commutateur (3) pour allumer/éteindre l'éclairage.

1100264E
