NS5830SS - Hotte NuTone - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de hotte	Hotte de cuisine
Dimensions	Largeur : 30 pouces
Capacité d'extraction	Jusqu'à 400 CFM
Modes de fonctionnement	Évacuation extérieure et recirculation
Filtration	Filtres à graisse en aluminium lavables
Niveaux de puissance	3 vitesses
Éclairage	Éclairage LED intégré
Installation	Installation murale
Consommation énergétique	Économie d'énergie avec éclairage LED
Maintenance	Filtres à nettoyer régulièrement, entretien facile
Sécurité	Conforme aux normes de sécurité en vigueur
Garantie	Garantie limitée du fabricant
Accessoires inclus	Kit de montage et filtres

FOIRE AUX QUESTIONS - NS5830SS NuTone

Comment nettoyer les filtres de la hotte NuTone NS5830SS ?

Les filtres en métal peuvent être nettoyés à la main avec de l'eau chaude et du détergent doux ou placés au lave-vaisselle. Assurez-vous de les laisser sécher complètement avant de les réinstaller.

Pourquoi ma hotte NuTone NS5830SS ne s'allume-t-elle pas ?

Vérifiez si la hotte est correctement branchée et si l'interrupteur est en position 'ON'. Assurez-vous également que le fusible ou le disjoncteur n'a pas sauté.

Quel type d'ampoule dois-je utiliser pour la hotte NuTone NS5830SS ?

La hotte utilise des ampoules de type 12 V, 20 W. Remplacez-les par des ampoules halogènes ou LED compatibles pour un éclairage optimal.

Comment augmenter l'efficacité d'aspiration de ma hotte ?

Assurez-vous que les filtres sont propres, que la hotte est installée à la bonne hauteur (entre 60 et 75 cm au-dessus de la surface de cuisson) et que le conduit d'évacuation est dégagé.

Est-ce que la hotte NuTone NS5830SS peut être utilisée sans conduit d'évacuation ?

Oui, la hotte peut fonctionner en mode recirculation avec des filtres à charbon, mais cela peut réduire l'efficacité d'élimination des odeurs.

Comment régler le niveau de vitesse de la hotte ?

Utilisez le panneau de commande situé à l'avant de la hotte pour sélectionner entre les différentes vitesses d'aspiration.

La hotte fait-elle un bruit anormal, que faire ?

Vérifiez que les filtres sont bien installés et propres. Si le bruit persiste, il peut y avoir un objet coincé dans le ventilateur, ou le moteur peut nécessiter un entretien.

Quelle est la garantie de la hotte NuTone NS5830SS ?

La hotte est généralement couverte par une garantie limitée de 1 an sur les pièces, mais veuillez consulter le manuel pour les détails spécifiques.

MODE D'EMPLOI NS5830SS NuTone

LIRE CES DIRECTIVES ET LES CONSERVER

AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE DÉCHARGES ÉLECTRIQUES OU DE BLESSURES CORPORELLES, VEUILLEZ OBSERVER LES DIRECTIVES SUIVANTES :1. N’utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, communiquez avec le fabricant à l’adresse ou au numéro de téléphone indiqués dans la garantie.2. Avant de procéder à l’entretien ou au nettoyage de l’appareil, coupez l’alimentation du panneau électrique et verrouillez l’interrupteur principal afin d’empêcher que le courant ne soit accidentellement rétabli. S’il est impossible de verrouiller l’interrupteur principal, fixez solidement un message d’avertissement, par exemple une étiquette, sur le panneau électrique.3. L’installation et les branchements électriques doivent être effectués par un personnel compétent, conformément aux normes et aux codes en vigueur, y compris les normes et les codes du bâtiment relatifs à la résistance au feu.4. Pour éviter les refoulements, l’apport d’air doit être suffisant pour brûler les gaz produits par les appareils à combustion et les évacuer dans le conduit de fumée (cheminée). Respectez les directives du fabricant de l’appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), l’American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.5. Ce produit peut comporter des arêtes tranchantes. Prenez garde aux coupures et aux éraflures lors de l’installation et du nettoyage.6. Veillez à ne pas endommager le câblage électrique ou d’autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.7. Les ventilateurs canalisés doivent toujours rejeter l’air à l’extérieur.8. N’utilisez pas de commande de régime à semi-conducteurs avec cet appareil.9. N’utilisez que des conduits métalliques.10. Cet appareil doit être relié à une mise à la terre.POUR RÉDUIRE LES RISQUES D’INCENDIE CAUSÉS PAR DE LA GRAISSE SUR LE PLAN DE CUISSON :a) Ne laissez jamais les éléments de surface allumés à haute température. Les débordements peuvent causer de la fumée et occasionner des écoulements de graisse inflammables. L’huile doit être chauffée graduellement à basse ou à moyenne température.b) Mettez toujours la hotte en MARCHE lors de la cuisson à feu vif ou lors de la cuisson d’aliments à flamber (crêpes Suzette, cerises jubilé, bœuf au poivre flambé). c) Nettoyez souvent la hotte. Ne laissez pas la graisse s’accumuler sur le ventilateur ou les filtres.d) Utilisez des casseroles de dimension appropriée. Utilisez toujours une batterie de cuisine adaptée à la dimension de la surface chauffante. AVERTISSEMENT OBSERVEZ LES CONSIGNES SUIVANTES AFIN DE RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES EN CAS D’INCENDIE CAUSÉ PAR DE LA GRAISSE SUR LE PLAN DE CUISSON :*1. ÉTOUFFEZ LES FLAMMES à l’aide d’un couvercle étanche, d’une tôle à biscuits ou d’un plateau en métal puis éteignez le brûleur. FAITES ATTENTION DE NE PAS VOUS BRÛLER. SI LES FLAMMES NE S’ÉTEIGNENT PAS IMMÉDIATEMENT, QUITTEZ LES LIEUX ET APPELEZ LE SERVICE DES INCENDIES.2. NE SOULEVEZ JAMAIS UNE CASSEROLE EN FLAMMES – vous pourriez vous brûler.

3. N’UTILISEZ PAS D’EAU, ni de linges ou de serviettes mouillés–

une violente explosion de vapeur pourrait survenir.4. Utilisez un extincteur SEULEMENT si : A. Vous savez qu’il est de classe ABC et vous connaissez déjà son mode de fonctionnement. B. L’incendie n’est pas très important et ne se propage pas. C. Vous avez déjà téléphoné au service des incendies. D. Vous pouvez combattre l’incendie en faisant dos à une sortie.

• Conseils tirés de la publication de la NFPA «KitchenFireSafetyTips ». ATTENTION

1. Pour usage intérieur seulement.

2. Pour ventilation générale uniquement. N’utilisez pas cet appareil

pour évacuer des matières ou des vapeurs dangereuses ou explosives.

3. Pour ne pas endommager les roulements du moteur, déséquilibrer

les pales ou les rendre bruyantes, protégez l’appareil de la poussière de plâtre, de construction, etc.

4. N’utilisez pas cette hotte au-dessus d’un appareil de cuisson

dépassant 60 000 BTU/heure car le moteur du ventilateur s’arrêtera par intermittence.5. Le moteur de la hotte est muni d’un dispositif de protection thermique qui coupe automatiquement le moteur en cas de surchauffe. Il se remet en marche lorsqu’il a refroidi. Faites réparer la hotte si le moteur continue à fonctionner par intermittence.6. Le bas de la hotte DOIT ÊTRE AU MINIMUM à 61 cm (24 po) de la surface de cuisson.

7. Il est recommandé que les installateurs soient deux, compte tenu

de la taille de cette hotte.

8. Pour réduire les risques d’incendie et évacuer l’air correctement,

assurez-vous qu’il est canalisé à l’extérieur. N’évacuez pas l’air dans des espaces enfermés par des murs ou un plafond ou dans un grenier, un vide sanitaire ou un garage.

9. Prenez garde en installant la cheminée décorative et la hotte, car

elles peuvent comporter des bords tranchants.

10. Veuillez lire l’étiquette de spécifications du produit pour obtenir

plus de renseignements, notamment sur les exigences. INSTALLATEUR : VEUILLEZ LAISSER CE GUIDE AU PROPRIÉTAIRE. PROPRIÉTAIRE : DIRECTIVES DE NETTOYAGE, D’ENTRETIEN ET D’UTILISATION À LA PAGE 11. Pour enregistrer ce produit, visitez : www.nutone.com/register

AVERTISSEMENTSÉRIE NS58000

Un entretien adéquat de la hotte assurera son bon fonctionnement. MOTEUR Le moteur est lubrifié en permanence et n’a pas besoin d’être huilé. Si les roulements du moteur sont anormalement bruyants, remplacez le moteur exactement par le même modèle. La roue à ailettes doit aussi être remplacée. FILTRES À GRAISSES Les filtres à graisses doivent être nettoyés fréquemment. Utilisez une solution tiède de détergent à vaisselle. Ces filtres sont lavables au lave-vaisselle. Nettoyez les filtres entièrement métalliques au lave-vaisselle avec un détergent sans phosphate. Une décoloration du filtre peut se produire si des détergents phosphatés sont utilisés ou selon les conditions locales de l’eau, sans toutefois affecter le rendement du filtre. Cette décoloration n’est pas couverte par la garantie. Enlevez les filtres à graisse en tirant vers le bas sur la languette métallique de retenue. Le filtre se dégagera de la hotte. Inclinez le filtre vers le bas et enlevez-le.

FILTRES DE RECIRCULATION POUR INSTALLATION SANS

CONDUITS Dans une installation sans conduits, les filtres de recirculation doivent être remplacés tous les six mois. Remplacez-les plus souvent si le type de cuisine produit plus de graisses, telle que la friture et la cuisson au wok. Tournez les ergots de fixation des filtres pour les enlever et lesremplacer.

NETTOYAGE DE L’ACIER INOXYDABLE

• Régulièrement, nettoyez toutes les surfaces avec un chiffon propre imbibé d’eau tiède et de savon doux ou de liquide à vaisselle.
• Nettoyeztoujoursdanslesensdeslignesdupolioriginal.

• Rinceztoujoursàl’eaupropre(2ou3fois)aprèslenettoyage.Séchez complètement en essuyant.
• Vous pouvez également utiliser un nettoyant spécial pour acier inoxydable.À NE PAS FAIRE :
• N’utilisezpasdelained’acierordinairenidelained’acierinoxydable ou tout genre de grattoir pour déloger la saleté.
• N’utilisezaucunnettoyantpuissantouabrasif.

• Nelaissezpaslasaletés’accumuler.

• Protégezlahottedelapoussièredeplâtreoudetoutautrerésidude construction. Pendant des travaux de construction ou de rénovation, couvrez la hotte pour empêcher la poussière de toucher aux surfaces d’acier inoxydable.À éviter : Lors du choix d’un détergent
• Toutnettoyantcontenantdel’eaudejavelattaqueral’acierinoxydable.

• Tout produit contenant : du chlore, du fluor, de l’iode ou du brome détériorera rapidement les surfaces.
• Toutproduitcombustible utilisé pour lenettoyagecomme l’acétone, l’alcool, l’éther, le benzol, etc., est hautement explosif et ne doit jamais être utilisé à proximité d’une hotte. FONCTIONNEMENT La hotte fonctionne à l’aide des boutons-poussoirs situés sur la face avant. LUMIÈRES Appuyez sur le bouton pour allumer ou éteindre les lumières. VENTILATEUR Appuyez une fois sur le bouton pour mettre le ventilateur en MARCHE au régime LENT. Le symbole du ventilateur s’allume. Lors de la mise en marche du ventilateur, celui-ci démarre au régime ÉLEVÉ pendant 1 seconde, puis revient au régime LENT. Pour augmenter sa vitesse, appuyez sur le bouton jusqu’à l’obtention du régime voulu. Lorsque son régime est au niveau le plus haut, le bouton ne s’allume pas.Appuyez sur le bouton pour réduire la vitesse du ventilateurjusqu’au niveau voulu. Continuez d’appuyer sur le bouton pour ARRÊTER le ventilateur.

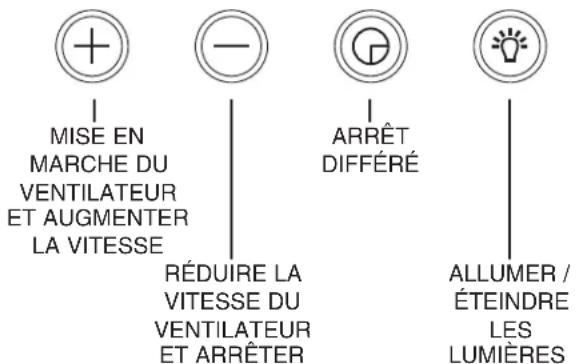

La hotte étant en marche, appuyez sur le bouton pour activer la fonction d’arrêt différé de 10 minutes. Le symbole d’arrêt différé se met clignoter.Le ventilateur continuera de fonctionner pendant 10 minutes, puis s’arrêtera automatiquement. (La fonction d’arrêt différé n’affecte pas l’éclairage.)Pour annuler l’arrêt différé, appuyez de nouveau sur le bouton . Le ventilateur continuera de fonctionner jusqu’à ce que vous l’arrêtiez à l’aide du bouton Remarque : L’arrêt différé reprendra le décompte à zéro si vous changez la vitesse du ventilateur pendant que la fonction est activée. AMPOULES

ATTENTION : Les ampoules peuvent être très chaudes. Laissez toujours les ampoules refroidir avant de les enlever.Cette hotte inclut deux ampoules incandescentes (type B10, 120 volts, 40 watts max., culot candélabre).Pour installer ou remplacer les ampoules :1. Enlevez le(s) filtre(s) à graisse en tirant vers le bas sur lalanguette métallique de retenue et en basculant le filtre vers le bas.2. Enlevez et jetez l’ampoule. Remplacez-la par une ampoule neuve.3. Reposez le(s) filtre(s) à graisses.MISE EN MARCHE DU VENTILATEUR ET AUGMENTER LA VITESSERÉDUIRE LA VITESSE DU VENTILATEUR ET ARRÊTERARRÊT DIFFÉRÉALLUMER / ÉTEINDRE LES

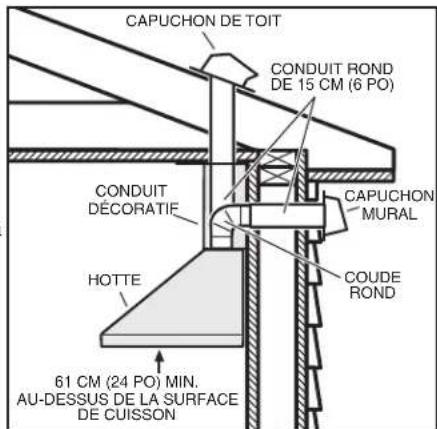

(Hottes avec conduit seulement)

1. Planifiez la pose

du conduit en déterminant son tracé entre la hotte et l’extérieur de la maison.

2. Un tracé droit et

court permet à la hotte d’être plus efficace.

longs, des coudes et des transitions réduisent l’efficacité de la hotte. N’en utilisez que le moins possible. Pourplus d’efficacité, des conduits plus gros peuvent être nécessaires si le parcours est trop long.

4. Installez le capuchon mural ou de toit. Connectez un

conduit rond en métal au capuchon en progressant vers la hotte. Scellez les joints avec du ruban à conduit à chaquesection.

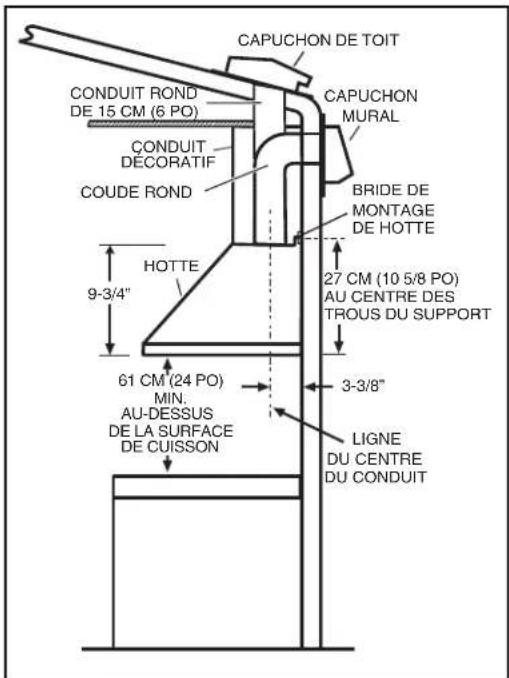

MESURES DE L’INSTALLATION

La distance minimale de la hotte au-dessus de la surface de cuisson NE DOIT PAS ÊTRE INFÉRIEURE à 61 cm (24 po). Une distance de plus de 91 cm (36 po) est laissée à la discrétion de l’installateur et des utilisateurs si la hauteur du plafond le permet. 9-3/4”CAPUCHONMURAL61 CM (24 PO) MIN. AU-DESSUS DE LA SURFACEDE CUISSONHOTTECONDUITDÉCORATIFCAPUCHON DE TOITCONDUIT RONDDE 15 CM (6 PO)COUDE ROND27 CM (10 5/8 PO)AU CENTRE DESTROUS DU SUPPORTBRIDE DEMONTAGEDE HOTTE3-3/8”LIGNEDU CENTREDU CONDUIT

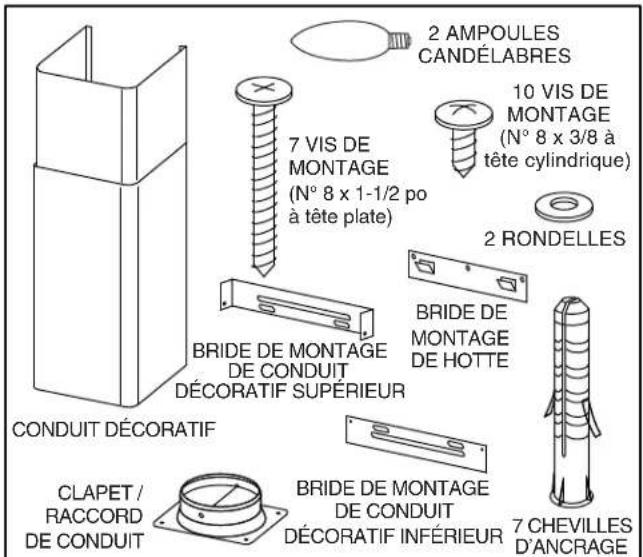

PRÉPARATION DE LA HOTTE

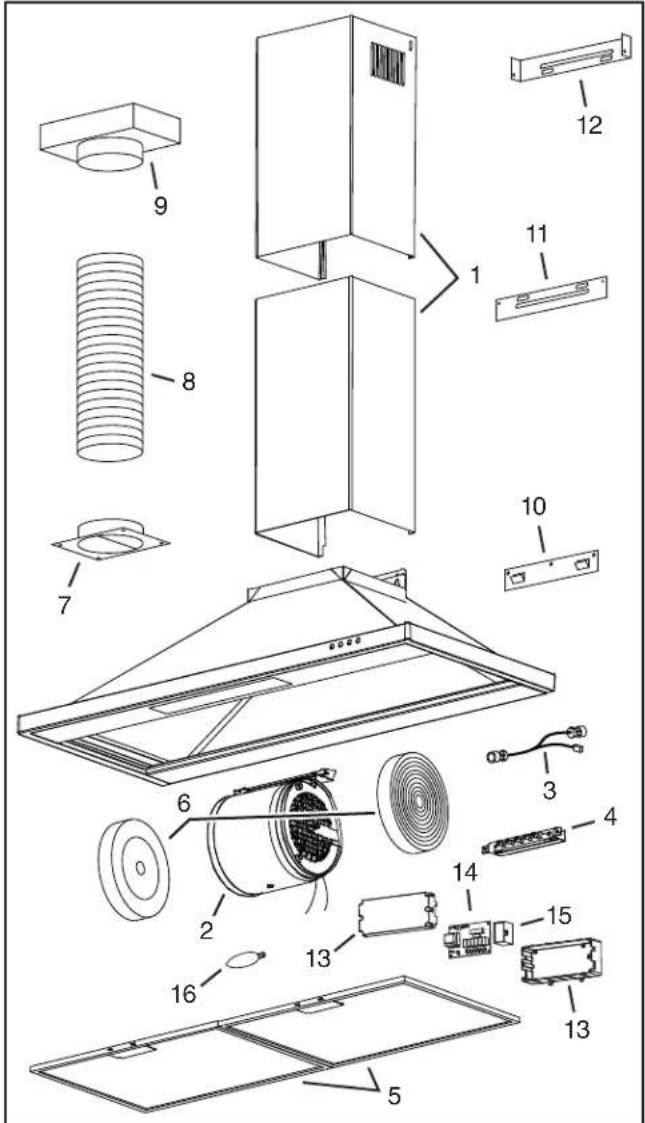

Déballez la hotte et vérifiez le contenu de la boîte. Celle-ci doit contenir les éléments suivants :

1 - Conduit décoratif de cheminée

1 - Clapet / raccord de conduit

1 - Bride de montage de conduit décoratif inférieur

1 - Bride de montage de conduit décoratif supérieur

1 - Support de hotte

10 - Vis à tête cylindrique N° 8 x 3/8

2 - Filtres à graisse en aluminium (installés dans la hotte)

1 - Manuel d’installation

2 - Ampoules candélabres (emballés séparément)

1 - Sac de pièces contenant :

10 - Vis de montage (N° 8 x 3/8 à tête cylindrique)

7 - Vis de montage (N° 8 x 1-1/2 po à tête plate)

7 - Chevilles d’ancrage pour cloisons sèches

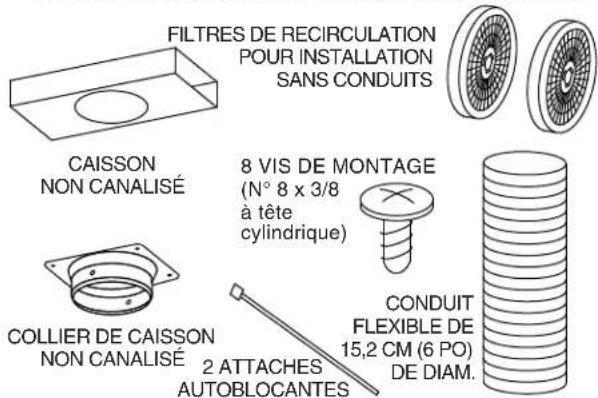

Pièces pour installation sans conduits :

1 - Caisson non canalisé

1 - Collier de caisson non canalisé

8 - Vis à tête cylindrique N° 8 x 3/8

2 - Attaches autoblocantes

2 AMPOULES CANDÉLABRES 7 VIS DE MONTAGE (N° 8 x 1-1/2 po à tête plate) 7 CHEVILLES D’ANCRAGE 10 VIS DE MONTAGE (N° 8 x 3/8 à tête cylindrique)

(N° 8 x 3/8 à tête cylindrique)

1. INSTRUCTIONS DE MISE À LA TERRECet appareil doit être correctement mis à la terre. Dans l’éventualité d’un court-circuit, la mise à la terre réduit les risques de décharge électrique en permettant au courant de s’échapper dans un fil. Cet appareil comporte un cordon électrique muni d’un fil et d’une fiche de mise à la terre. Cette fiche doit être branchée dans une prise de courant correctement installée et mise à la terre.REMARQUE :Une prise encastrée pour « horloge » est recommandée2. Placez la prise de courant dans l’espace recouvert par le conduit décoratif de cheminée et à un endroit où elle ne nuira pas au passage du conduit rond. Assurez-vous qu’elle n’empiète pas sur la zone de fixation des supports de montage, du conduit et de l’endroit où le conduit décoratif touche au mur. INSTALLATION DU CÂBLAGE INSTALLATION DE LA BRIDE DE

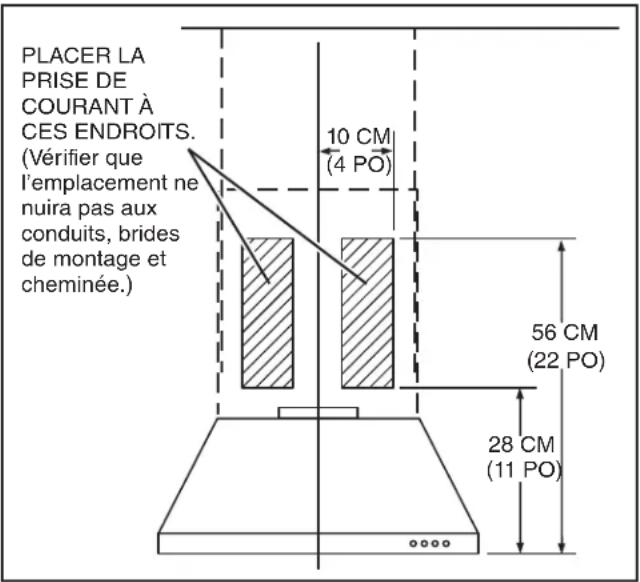

⁄16” POTEAUX MURAUX 10 CM (4 PO) 56 CM (22 PO) PLACER LA PRISE DE COURANT À CES ENDROITS. (Vérifier que l’emplacement ne nuira pas aux conduits, brides de montage et cheminée.) 28 CM (11 PO) REMARQUES : 1. La distance minimale de la hotte au-dessus de la surface de cuisson ne doit pas être inférieure à 61 cm (24 po). Une distance de plus de 91 cm (36 po) est laissée à la discrétion de l’installateur et des utilisateurs si la hauteur du plafond et la longueur du conduit décoratif le permettent.EMPLACEMENT DE LA BRIDE DEMONTAGE [AU-DESSUS D’UNE SURFACE DE CUISSON SITUÉE À91 CM (36 PO)]HAUTEUR PLAFONDMÉTHODE DE CANALISATIONDISTANCE DE LA HOTTE AU-DESSUS D’UNE SURFACE DE CUISSON SITUÉEÀ91 CM (36 PO) (VOIR REMARQUE 1)24” 25” 26” 27” 28” 29” 30” 31” 32” 33” 34” 35” 36”BRIDES DE MONTAGE AU-DESSUS D’UNE SURFACE DE CUISSON SITUÉEÀ91CM (36 PO)2,5 M (8PIEDS)AVEC CONDUITS34-5/8” 35-5/8” 36-5/8” 37-5/8” 38-5/8” 39-5/8” 40-5/8” 41-5/8” 42-5/8” 43-5/8” 44-5/8” --- ---SANS CONDUITS34-5/8” 35-5/8” 36-5/8” 37-5/8” 38-5/8” 39-5/8” 40-5/8” 41-5/8” --- --- --- --- ---2,7 M (9PIEDS)AVEC CONDUITS--- --- --- --- --- --- --- --- 42-5/8” 43-5/8” 44-5/8” 45-5/8” 46-5/8”SANS CONDUITS--- --- --- --- --- --- --- --- 42-5/8” 43-5/8” 44-5/8” 45-5/8” 46-5/8”1. Construisez une charpente de bois qui affleure la surface intérieure des montants du mur. Prenez soin : a) de centrer cette charpente avec l’emplacement d’installation. b) de donner une hauteur suffisante à la charpente afin de pouvoir y fixer solidement la bride de montage selon les mesures indiquées.2. Une fois la surface du mur finie, centrez la bride de montage bien de niveau et fixez-la à la charpente à l’aide de trois (3) vis n° 8 x 1-1/2 po. Serrez complètement les vis. REMARQUE : N’utilisez pas de chevilles d’ancrage.SÉRIE NS58000Page 14

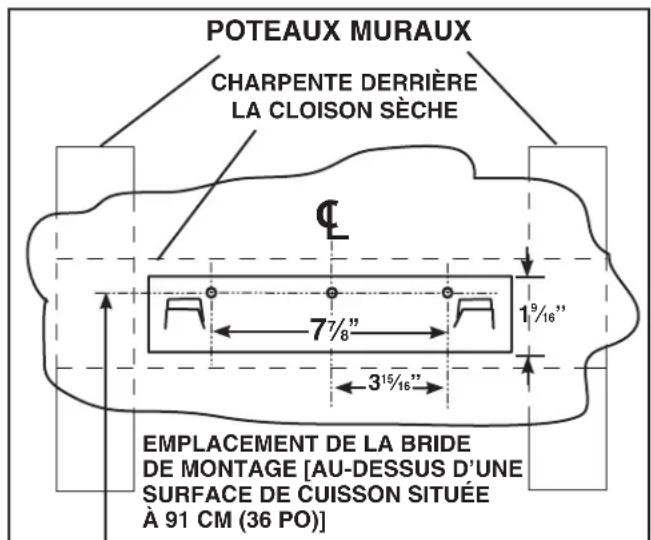

1. Si aucune pièce de charpente n’est présente, percez deux trous de 5/16 po aux endroits indiqués. Insérez des chevilles d’ancrage dans les trous.2. Centrez la bride à l’emplacement de la hotte au ras avec le plafond. Assurez-vous que les fentes de la bride supérieure sont en bas. Fixez la bride supérieure au mur avec deux (2) vis de montage de n° 8 x 1½ po.3. Serrez complètement les vis. Assurez-vous que la bride est fermement appuyée contre le mur.

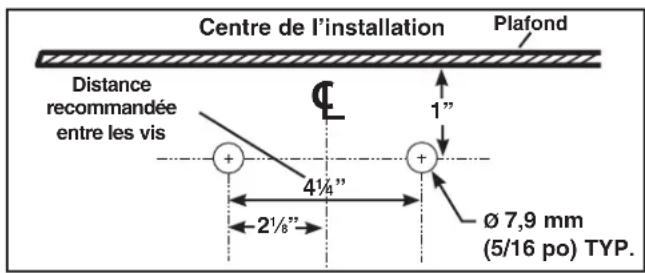

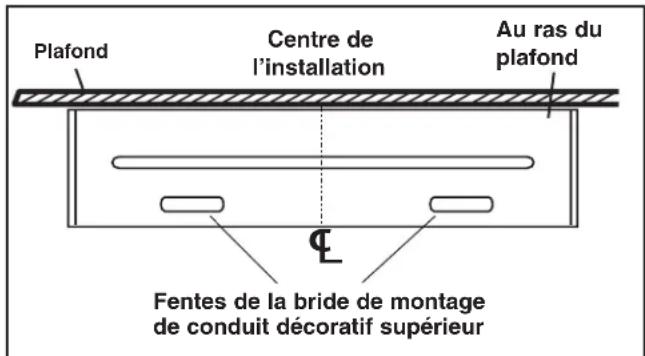

Au ras du plafondCentre de l’installationFentes de la bride de montage de conduit décoratif supérieur

INSTALLATION DE LA HOTTE

(Hotte à conduits horizontaux seulement) 1. N’ENLEVEZ PAS à cette étape la pellicule protectrice en plastique recouvrant la hotte et le conduit décoratif de cheminée.

2. Placez la hotte sur une table, sur le dos. Utilisez un carton pour

éviter d’endommager la table ou la hotte.3. Fixez le clapet / raccord de conduit au sommet de la hotte à l’aide de (4) vis n° 8 x 3/8 po à tête cylindrique.

4. Enlevez les filtres à graisse en tirant vers le bas sur la languette

métallique de retenue et en basculant les filtres vers le bas.5. Avec précaution, tournez la hotte à la verticale.INTÉRIEUR DE L’ARRIÈRE DE LA HOTTEENSEMBLE MOTEUR/ VENTILATEURPOSITION DESTROUS VUE LATÉRALEØ 7,9 mm (5/16po) TYP.

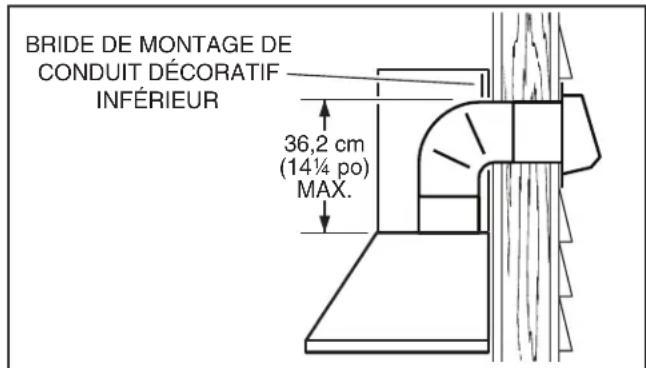

6. Pour vous assurer qu’il y a suffisamment d’espace entre le haut

de hotte et la bride de montage inférieure pour laisser passer le conduit : le coude doit être situé en dessous de la bride de montage inférieure.

7. Alignez la hotte et centrez-la au-dessus de sa bride de montage.

Abaissez doucement la hotte jusqu’à ce qu’elle s’engage solidement dans la bride.8. La hotte étant suspendue en place, percez à travers les deux trous situés à l’intérieur de l’arrière du boîtier de la hotte à l’aide d’une mèche de 7,9 mm (5/16 po). Insérez les chevilles d’ancrage dans les trous percés (une dans chaque trou). Installez (2) rondelles et (2) vis n° 8 x 1-1/2 po à travers l’arrière de la hotte et dans les chevilles d’ancrage. Vérifiez que la hotte est centrée et de niveau. Serrez complètement les vis.

9. Pour remettre les filtres à graisse, alignez les ergots arrière des

filtres dans les fentes de la hotte. Tirez la languette vers le bas, poussez le filtre en place et relâchez la languette. Vérifiez si les filtres sont bien fixés une fois replacés.36,2 cm(14¼ po) MAX. BRIDE DE MONTAGE DECONDUIT DÉCORATIFINFÉRIEURSÉRIE NS58000 Page 15

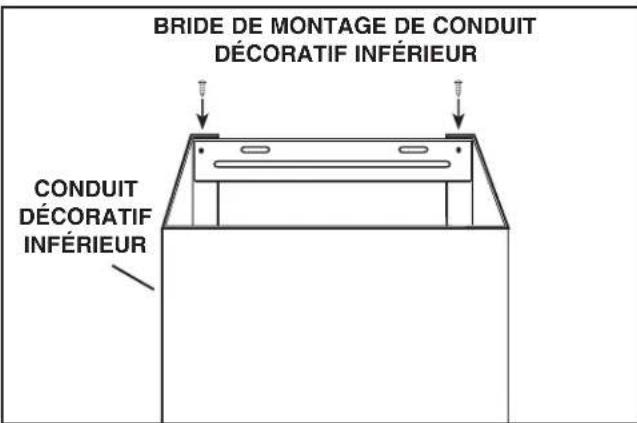

12. Enlevez le conduit décoratif supérieur à l’intérieur du conduit

décoratif inférieur. Fixez la bride sur le conduit décoratif inférieur à l’aide de (2) vis n° 8 x 3/8 po. Assurez-vous que la bride est placée à l’intérieur des semelles du conduit inférieur et que les fentes sont en haut. Glissez soigneusement le conduit décoratif supérieur à l’intérieur du conduit décoratif inférieur. Enlevez uniquement la pellicule protectrice en plastique recouvrant le conduit décoratif inférieur.

13. Placez soigneusement les conduits décoratifs dans l’espace

au-dessus de la hotte. Poussez le conduit décoratif supérieur légèrement de côté pour éviter de l’abîmer tandis que vous installez le conduit inférieur au-dessus de la hotte à l’aide de (2) vis n° 8 x 3/8 po insérées dans les fentes latérales duconduit.

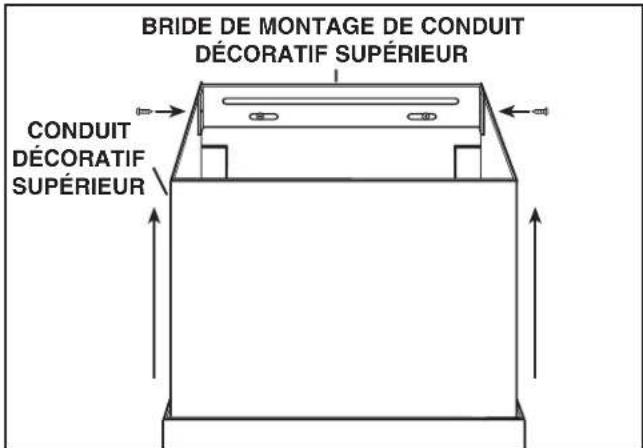

14. Glissez le conduit décoratif supérieur vers le haut jusqu’à

ce qu’il soit aligné avec sa bride de montage supérieure. La bride doit être à l’intérieur du conduit décoratif. Fixez le conduit supérieur à la bride supérieure avec deux (2) vis de n° 8 x 3/8 po.

15. Enlevez la pellicule protectrice en plastique recouvrant la

hotte et le conduit décoratif supérieur. CONDUIT DÉCORATIF SUPÉRIEUR

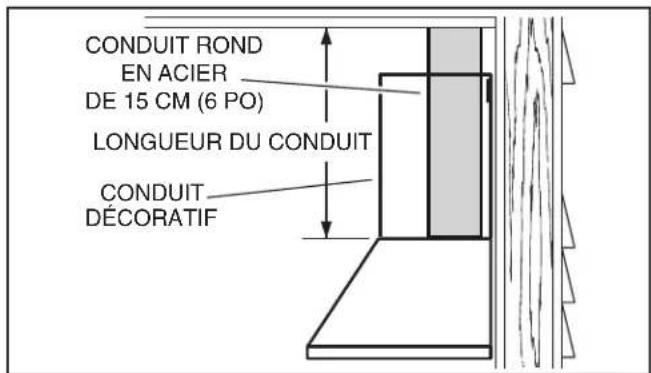

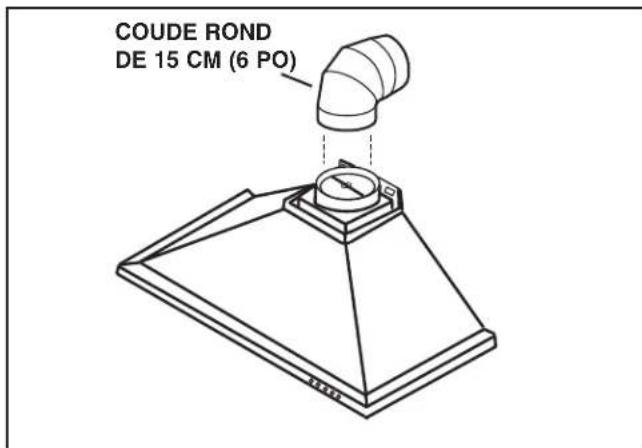

10. Mesurez et installez un conduit rond de 15 cm (6 po)

jusqu’au capuchon de toit ou capuchon mural et un coude de 90° sur le raccord de conduit de la hotte. Utilisez du ruban pour conduit afin de fixer solidement tous les joints et d’assurer leur étanchéité.

11. Branchez le cordon électrique de la hotte dans la prise.

INSTALLATION DE LA HOTTE

(Hotte à conduits verticaux seulement)

1. N’enlevez pas à cette étape la pellicule protectrice en

plastique recouvrant la hotte et le conduit décoratif de cheminée.

2. Placez la hotte sur une table, sur le dos. Utilisez un carton

pour éviter d’endommager la table ou la hotte.

3. Fixez le clapet / raccord de conduit au sommet de la hotte à

l’aide de (4) vis n° 8 x 3/8 po à tête cylindrique.

4. Enlevez les filtres à graisse en tirant vers le bas sur la

languette métallique de retenue et en basculant les filtres vers le bas.

5. Avec précaution, tournez la hotte à la verticale.

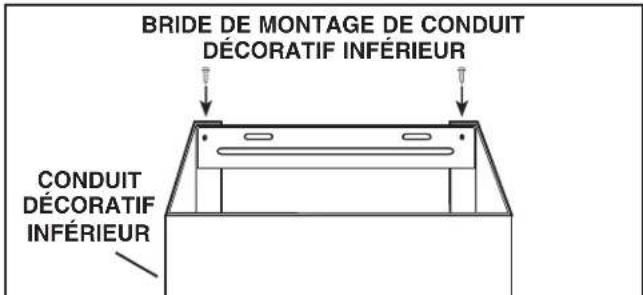

6. Enlevez le conduit décoratif supérieur à l’intérieur du conduit

décoratif inférieur. Fixez la bride sur le conduit décoratif inférieur à l’aide de (2) vis n° 8 x 3/8 po. Assurez-vous que la bride est placée à l’intérieur des semelles du conduit inférieur et que les fentes sont en haut. Glissez soigneusement le conduit décoratif supérieur à l’intérieur du conduit décoratif inférieur. Enlevez uniquement la pellicule protectrice en plastique recouvrant le conduit décoratif inférieur.

7. Placez soigneusement les conduits décoratifs dans l’espace

au-dessus de la hotte.SÉRIE NS58000 Page 16

INSTALLATION DE LA HOTTE

(Hottes sans conduits seulement)

1. ATTENTION : N’utilisez que le conduit extensible en

2. N’enlevez pas à cette étape la pellicule protectrice en

plastique recouvrant la hotte et le conduit décoratif de cheminée.

3. Placez la hotte sur une table, sur le dos. Utilisez un carton

pour éviter d’endommager la table ou la hotte.

4. Fixez le clapet / raccord de conduit au sommet de la hotte à

l’aide de (4) vis n° 8 x 3/8 po à tête cylindrique.

5. Enlevez les clapets de l’ensemble clapet / raccord de

conduit et jetez-les.

8. Mesurez et installez un conduit rond métallique de 15 cm

(6 po) sur le raccord de conduit de la hotte. Utilisez du ruban pour conduit afin de fixer solidement tous les joints et d’assurer leur étanchéité.

9. Soulevez la hotte, maintenez-la près de son emplacement

et branchez son cordon électrique dans la prise.

10. Alignez la hotte et centrez-la au-dessus de sa bride de

montage. Assurez-vous qu’elle est alignée avec le conduit du plafond et fixez celui-ci. Abaissez doucement la hotte jusqu’à ce qu’elle s’engage solidement dans la bride.

11. Utilisez du ruban pour conduit afin de fixer solidement tous

les joints et d’assurer leur étanchéité.

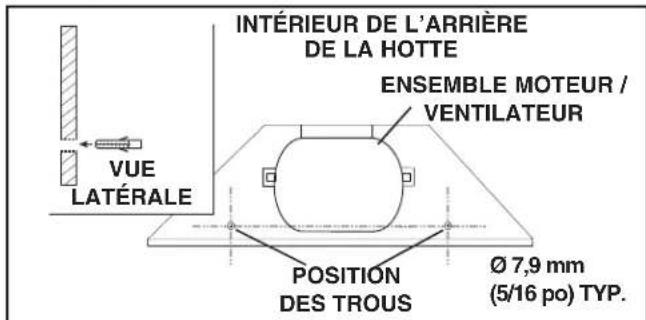

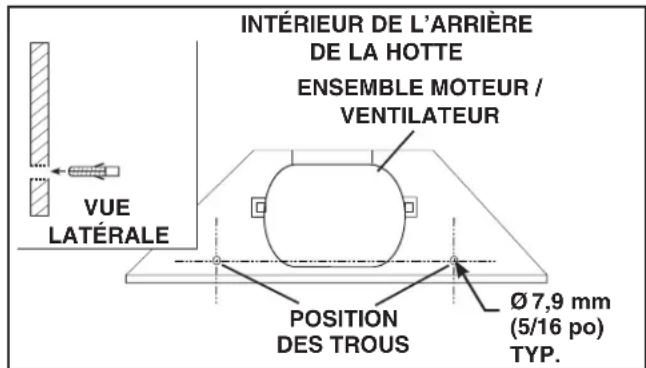

12. La hotte étant suspendue en place, percez à travers les

deux trous situés à l’intérieur de l’arrière du boîtier de la hotte à l’aide d’une mèche de 7,9 mm (5/16 po). Insérez les chevilles d’ancrage dans les trous percés (une dans chaque trou). Installez (2) rondelles et (2) vis n° 8 x 1-1/2 po à travers l’arrière de la hotte et dans les chevilles d’ancrage. Vérifiez que la hotte est centrée et de niveau. Serrez complètement les vis.

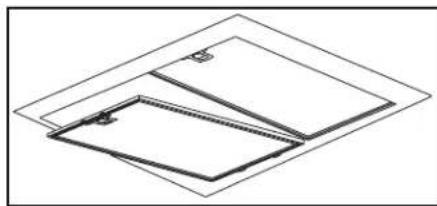

13. Pour remettre les filtres à graisse, alignez les ergots arrière

des filtres dans les fentes de la hotte. Tirez la languette vers le bas, poussez le filtre en place et relâchez la languette. Vérifiez si les filtres sont bien fixés une fois replacés.

14. Poussez le conduit décoratif supérieur légèrement de côté

pour éviter de l’abîmer tandis que vous installez le conduit inférieur au-dessus de la hotte à l’aide de (2) vis n°8 x3/8po insérées dans les fentes latérales du conduit.

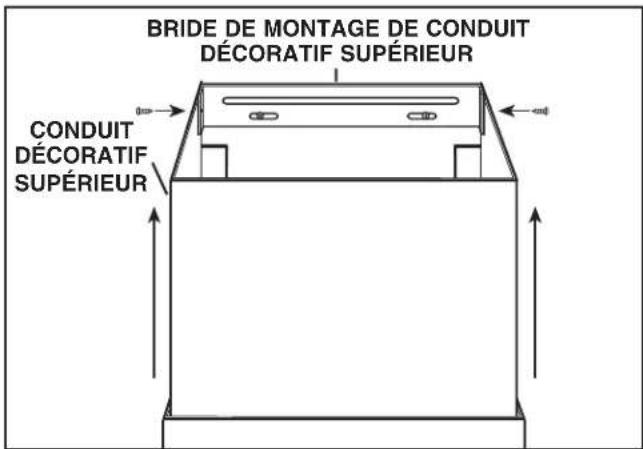

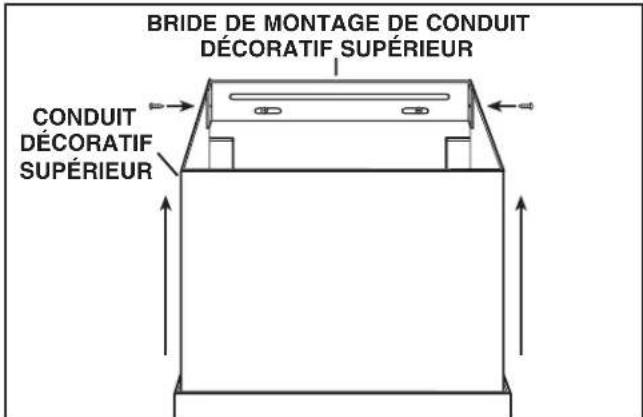

15. Glissez le conduit décoratif supérieur vers le haut jusqu’à

ce qu’il soit aligné avec sa bride de montage supérieure. La bride doit être à l’intérieur du conduit décoratif. Fixez le conduit supérieur à la bride supérieure avec deux (2) vis de n° 8 x 3/8 po.

16. Enlevez la pellicule protectrice en plastique recouvrant la

hotte et le conduit décoratif supérieur. CONDUIT DÉCORATIF SUPÉRIEUR

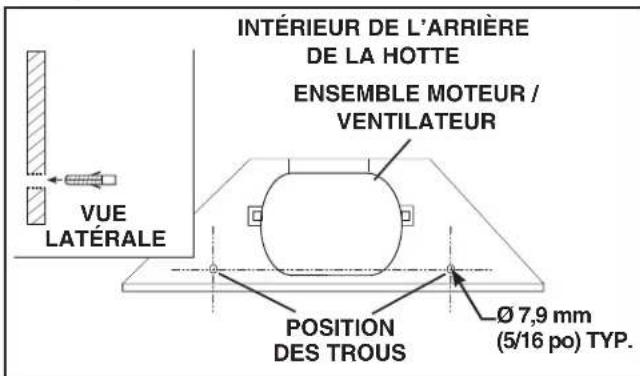

16. La hotte étant suspendue en place, percez à travers les

deux trous situés à l’intérieur de l’arrière du boîtier de la hotte à l’aide d’une mèche de 7,9 mm (5/16 po). Insérez les chevilles d’ancrage dans les trous percés (une dans chaque trou). Installez (2) rondelles et (2) vis n° 8 x 1-1/2 po à travers l’arrière de la hotte et dans les chevilles d’ancrage. Vérifiez que la hotte est centrée et de niveau. Serrez complètement les vis.

(2) filtres de recirculation aux côtés du ventilateur en alignant le cran de retenue sur la fente et en tournant les filtres en place. Pour remplacer les filtres de recirculation - veuillez acheter les filtres S97018030 ou FILTRES RONDS.

18. Pour remettre les filtres à graisse, alignez les ergots arrière

des filtres dans les fentes de la hotte. Tirez la languette vers le bas, poussez le filtre en place et relâchez la languette. Vérifiez si les filtres sont bien fixés une fois replacés.

conduit flexible en aluminium au clapet / raccord de conduit avec l’attache autoblocante.

conduit flexible au collier du caisson avec l’attache autoblocante. Scellez tous les joints avec du ruban à conduit.

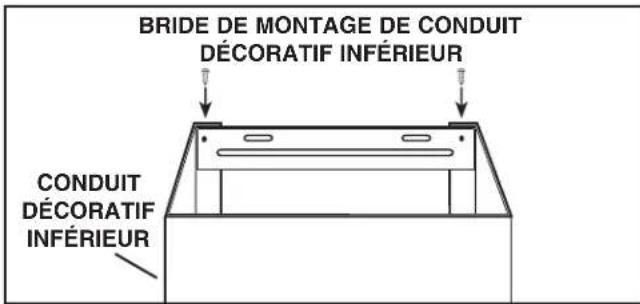

11. Enlevez le conduit décoratif supérieur à l’intérieur du conduit

décoratif inférieur. Fixez la bride sur le conduit décoratif inférieur à l’aide de (2) vis n° 8 x 3/8 po. Assurez-vous que la bride est placée à l’intérieur des semelles du conduit inférieur et que les fentes sont en haut. Glissez soigneusement le conduit décoratif supérieur à l’intérieur du conduit décoratif inférieur. Enlevez uniquement la pellicule protectrice en plastique recouvrant le conduit décoratif inférieur.

12. Placez soigneusement les conduits décoratifs dans l’espace

au-dessus de la hotte. Poussez le conduit décoratif supérieur légèrement de côté pour éviter de l’abîmer tandis que vous installez le conduit inférieur au-dessus de la hotte à l’aide de (2) vis n° 8 x 3/8 po insérées dans les fentes latérales duconduit.

13. Fixez le caisson non canalisé et son collier au conduit

décoratif supérieur à l’aide de (4) vis n° 8 x 3/8 po à tête cylindrique.

14. Soulevez la hotte, maintenez-la près de son emplacement

et branchez son cordon électrique dans la prise.

15. Alignez la hotte et centrez-la au-dessus de sa bride de

montage. Abaissez doucement la hotte jusqu’à ce qu’elle s’engage solidement dans la bride.

les filtres à graisse en tirant vers le bas sur la languette métallique de retenue et en basculant les filtres vers le bas.

7. Fixez le collier d’installation sans conduits au caisson non

canalisé à l’aide de (4) vis n° 8 x 3/8 po à tête cylindrique.

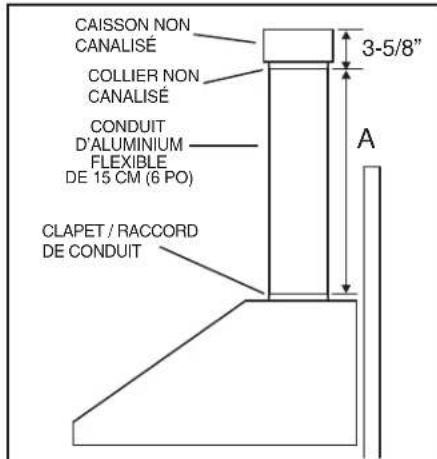

8. Mesurez la distance « A ». Elle correspondra à la longueur

du conduit flexible allongé.

19. Glissez le conduit décoratif supérieur vers le haut jusqu’à

ce qu’il soit aligné avec sa bride de montage supérieure. La bride doit être à l’intérieur du conduit décoratif. Fixez le conduit supérieur à la bride supérieure avec deux (2) vis de n° 8 x 3/8 po.

20. Enlevez la pellicule protectrice en plastique recouvrant la

hotte et le conduit décoratif. CONDUIT DÉCORATIF SUPÉRIEUR

GARANTIE GARANTIE LIMITÉE D’UN AN BROAN-NUTONE Broan-NuTone garantit à l’acheteur original que les produits vendus en vertu de la présente sont libres de tout vice de matériau ou de fabrication pour une période d’un an à compter de la date d’achat originale. CETTE GARANTIE NE COMPORTE AUCUNE AUTRE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS, MAIS SANS S’Y LIMITER, LES GARANTIES TACITES DE VALEUR MARCHANDE OU D’ADAPTATION À UN USAGE PARTICULIER. Durant cette période d’un an, Broan-NuTone réparera ou remplacera gratuitement, à sa discrétion, tout produit ou toute pièce jugés défectueux dans des conditions normales d’utilisation. CETTE GARANTIE NE S’APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX DÉMARREURS, NI AUX AMPOULES HALOGÈNES OU INCANDESCENTES, FUSIBLES, FILTRES, CONDUITS, CAPUCHONS DE TOIT, CAPUCHONS MURAUX ET AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre pas (a) les frais d’entretien ou de service normaux ni (b) tout produit ou toute pièce soumis à un abus, une négligence, un accident, un entretien ou une réparation inadéquats (autres que ceux effectués par Broan-NuTone), une mauvaise installation ou une installation contraire aux instructions recommandées. La durée de toute garantie tacite est limitée à la période d’un an stipulée pour la garantie expresse. Certains territoires ou provinces interdisant de limiter la durée d’une garantie tacite, la limitation ci-dessus peut ne pas s’appliquer à votre situation. L’OBLIGATION POUR BROAN-NUTONE DE RÉPARER OU DE REMPLACER LE PRODUIT, À SA DISCRÉTION, CONSTITUE LE SEUL RECOURS DE L’ACHETEUR EN VERTU DE LA PRÉSENTE GARANTIE. BROAN-NUTONE NE PEUT ÊTRE TENUE RESPONSABLE DES DOMMAGES INDIRECTS OU CONSÉCUTIFS NI DES DOMMAGES-INTÉRÊTS PARTICULIERS DÉCOULANT DE L’UTILISATION OU DU RENDEMENT DU PRODUIT. Certains territoires ou provinces ne permettant pas la limitation ou l’exclusion des dommages indirects ou consécutifs, la limitation ci-dessus peut ne pas s’appliquer à votre situation. La présente garantie vous confère des droits spécifiques reconnus par la loi. D’autres droits pourraient également vous être accordés selon la législation locale en vigueur. La présente garantie remplace toutes les autres garanties précédentes. Pour vous prévaloir de cette garantie, vous devez (a) aviser Broan-NuTone à l’adresse ou au numéro de téléphone indiqués ci-dessous, (b) donner le numéro de modèle du produit et le numéro d’identification de la pièce et (c) décrire la nature de la défectuosité du produit ou de la pièce. Lors de votre demande de garantie, vous devez présenter une preuve de la date d’achat originale. Broan-NuTone LLC, 926 W. State Street, Hartford, Wisconsin 53027 www.nutone.com 800-558-1711 Broan-NuTone Canada, Inc., 1140 Tristar Drive, Mississauga, Ontario L5T 1H9 www.nutone.ca 877-896-1119 N° DE REPÈRE N° DE PIÈCE DESCRIPTION QTÉ 1 S99526972 Conduits décoratifs supérieur et inférieur 1 2 S99526974 Ensemble moteur / ventilateur 1 3 S99527659 Ensemble de socle d’ampoule 1 4 S99528310 Ensemble de boutons-poussoirs 1 5 S99528311 Filtres à graisse en aluminium (2 par hotte) 1 6 S97018030 Filtres de recirculation pour installation sansconduits (paire) 1 7 S99526983 Clapet / raccord de conduit 1 8 S99526984 Conduit d’aluminium flexible / extensible de 15 cm (6 po) de diamètre 1 9 S99526992 Ensemble de caisson non canalisé 1 10 S99526986 Bride de montage de hotte 1 11 S99526988 Bride de montage de conduit décoratif inférieur 1 12 S99526990 Bride de montage de conduit décoratif supérieur 1 13 S99527663 Couvercle en plastique 1 14 S99528319 Panneau de commande 1 15 S99527012 Condensateur 1 16 S99271492 Ampoule candélabre, 40 W, 120 V, B10 2 S99526993 Sachet de pièces (non illustré) 1 S99528459 Clips filtrants sans conduits (non illustré) 1 Veuillez commander les pièces par n° de pièce et non par n° de repère.

Les pièces de rechange peuvent être commandées sur notre site : www.nutone.com
