Type de produit	Alimentation d'énergie non interruptible (UPS)
Marque	PowerWalker
Modèle	VI 1100 CW
Capacité	1100 VA / 770 W
Tension d'entrée	162 - 290 VAC (plage)
Fréquence d'entrée	50/60 Hz ± 5 Hz (détection automatique)
Tension de sortie	208/220/230/240 VAC (configurable)
Régulation de tension	± 1,5 % (mode batterie)
Forme d'onde	Onde sinusoïdale pure
Temps de transfert	2-6 ms (typique), 10 ms max
Type de batterie	Plomb-acide étanche, 12 V / 7 Ah
Nombre de batteries	2
Temps de recharge	4 heures pour 95 % de capacité
Dimensions (L x P x H)	397 x 145 x 220 mm
Poids net	11,65 kg
Humidité de fonctionnement	20-95 % HR (sans condensation)
Niveau sonore	< 45 dBA à 1 m
Fonctions principales	LCD, AVR (Boost/Buck), prises programmables, mode ECO, EPO, ports USB/RS-232/SNMP
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de liquides
Sécurité	Protection contre les surcharges, courts-circuits, surchauffe ; arrêt d'urgence (EPO)
Pièces détachées et réparabilité	Batteries remplaçables ; autres réparations par un technicien qualifié

FOIRE AUX QUESTIONS - VI 1100 CW PowerWalker

Comment allumer l'onduleur PowerWalker VI 1100 CW ?

Maintenez le bouton ON/Mute enfoncé pendant au moins 2 secondes pour mettre l'onduleur sous tension.

Comment désactiver l'alarme sonore en mode batterie ?

En mode batterie, maintenez le bouton ON/Mute enfoncé pendant au moins 3 secondes pour désactiver ou activer l'alarme. Cette action ne s'applique pas aux avertissements ou erreurs.

Que signifie le symbole 'BOOST' sur l'écran LCD ?

Le symbole BOOST indique que l'onduleur fonctionne en mode Boost (AVR activé), ce qui augmente la tension de sortie pour compenser une tension d'entrée trop basse.

Comment configurer la tension de sortie ?

En mode veille ou bypass, maintenez le bouton Select pendant 3 secondes pour entrer en mode réglage, puis utilisez les boutons ON/Mute (haut) et Select (bas) pour naviguer jusqu'au paramètre 01, puis appuyez sur OFF/Enter pour modifier la valeur (208, 220, 230 ou 240 V).

Que faire en cas de surcharge (Erreur 43) ?

Réduisez la charge connectée à l'onduleur. Si l'erreur persiste, débranchez certains appareils. Une surcharge provoque un signal sonore toutes les secondes et l'affichage de 'OL'.

Comment utiliser la fonction bypass ?

Lorsque l'alimentation secteur est normale, appuyez simultanément sur les boutons ON/Mute et Select pendant 3 secondes pour passer en mode bypass. L'alimentation secteur alimente directement les charges sans passer par l'onduleur.

Que signifie l'icône 'ECO' ?

L'icône ECO indique que le mode ECO est activé. Dans ce mode, l'onduleur contourne la double conversion pour économiser de l'énergie lorsque la tension d'entrée est dans une plage acceptable.

Comment effectuer un autotest de la batterie ?

En mode AC, ECO ou convertisseur, maintenez le bouton ON/Mute enfoncé pendant 3 secondes pour lancer un autotest. L'écran affichera le résultat.

Quels sont les ports de communication disponibles ?

L'onduleur dispose d'un port USB, d'un port RS-232 (les deux ne peuvent pas être utilisés simultanément) et d'un slot intelligent SNMP pour une gestion réseau.

Comment régler le délai de sauvegarde des prises programmables ?

Accédez au mode réglage (paramètre 03) et définissez une valeur de 0 à 999 minutes. Par défaut, le délai est de 999 minutes. Les modifications prennent effet après une coupure d'alimentation secteur.

MODE D'EMPLOI VI 1100 CW PowerWalker

Guide rapide Série PowerWalker VI CW

I. Exigences relatives à l'installation

1. Laisser suffisamment d'espace autour pour permettre la circulation de l'air (il est recommande: 10 cm à l'avant, 30 cm à l'arriere et sur les cotsés)
2. Maintenir la température ambiente en dessous de 40^ . Entre 40 et 50^ , la capacité de l'onduleur se réduira progressivement pour atteindre un maximum de 70% à 50^ .
3. Installez l'onduleur à une altitude maximale de 1000m. Entre 1000-5000m la capacité l'onduleur diminuera progressivement pour atteindre un maximum de 65% à 5000m..

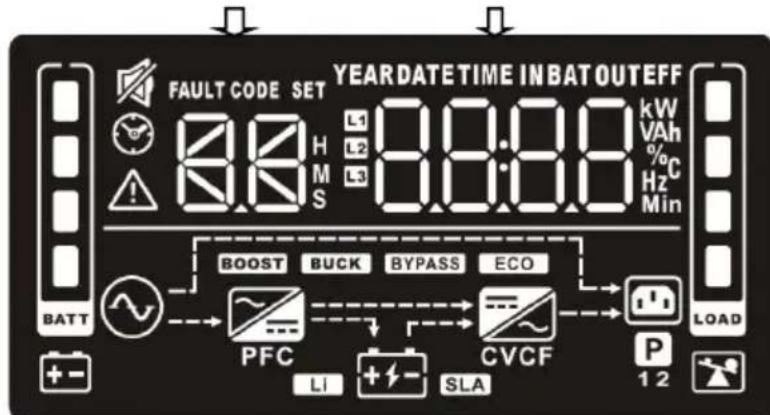

I. Panneau LCD

Parametre 1 Parametre 2

Display	Fonction
SET BAHNS	Indique le temps de sauvegarde estimé. H: heures, M: minutes, S: secondes.
	Indique les éléments de configuration
FAULT CODE BAH	Indique les codes d'advertisement et défaut
	Indique que l'alarme de l'onduleur est désactivée.
INBATOUT 888 KW VAF HZC	Indique la tension d'entrée, la fréquence d'entrée, l'intensité du courant d'entrée, la tension de la batterie, l'intensité de la batterie, sa capacité, la température ambiente, la tension de sortie, la fréquence de sortie, la valeur de la charge en pourcentage et le courant de charge.
	Indique le niveau de la charge de 0-24%, 25-49%, 50-74% et 75-100%.
	Indique une surcharge.
P	Indique que les prises de sortie programmables fonctionnent.
	Indique que l'onduleur est connecté à l'alimentation secteur.
+ -	Indique que la batterie fonctionne.
	Indique l'état de charge
BOOST	Indique que l'onduleur fonctionne en mode Boost (AVR activé)
BUCK	Indique que l'onduleur fonctionne en mode buck (AVR activé)
ECO	Indique que le mode ECO est activé.
	Indique que le redressement du courant CA au courant CC fonctionne.
	Indique que le circuit de l'inverseur fonctionne.
	Indique que la sortie fonctionne.
	Indique le niveau de charge de la batterie de 0-24%, 25-49%, 50-74% et 75-100%.
+ -	Indique que la batterie est faible.

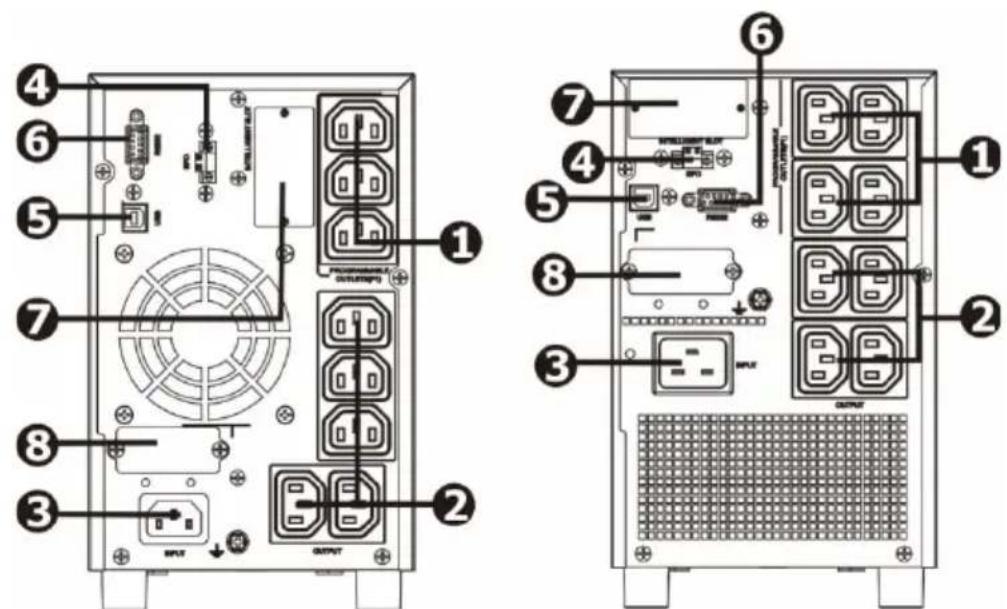

II. Vue du panneau arrête
1100/1500 VA 2000/3000 VA

1. Prises de sorties Programmable: pour des charges non critiques.
2. Prises de sortie standard: pour connecter des charges critiques.

3. entree du courant alternatif (CA)

4. Connecteur EPO (Emergency Power Off)

5. Port de communication USB
6. Port de communication RS-232
7. slot intelligent SNMP

III. Ports de Communication

Port USB

Port RS-232

Slot Intelligent

En plus du port USB standard, l'onduleur est équipé d'un port RS-232. Ces deux ports ne fonctionnent pas en même temps.

IV. Modes et averissements

Avertissements	Icône		Alarme	Mutable
Mode ECO			Pas d'alarme	N/A
Mode Boost (AVR)			Pas d'alarme	N/A
Mode Buck (AVR)			Pas d'alarme	N/A
Mode Batterie			Signal sonore toutes les 10 secondes	Yes
Mode Standby			Pas d'alarme	N/A
Mode Défaut			Signal sonore continu	N/A
Batterie faible		bl	Signal sonore toutes les 2 secondes	Non
Surcharge (Erreur 43)		OL	Signal sonore toutes les secondes	Non
courant d'entrée trop élevé		OI	2 signaux tous les 10 secondes	Non
La batterie n'est pas connectée		NC	Signal sonore toutes les 2 secondes	Non
Batterie surcharge (Erreur 27)	Δ	OC	Signal sonore toutes les 2 secondes	Non
Site wiring fault	Δ	SF	Signal sonore toutes les 2 secondes	Non
Activation de l'EPO	Δ	EP	Signal sonore toutes les 2 secondes	Non
Temperature trop élevée (Erreur 41)	Δ	EP	Signal sonore toutes les 2 secondes	Non
Défaillance du chargeur (Erreur 45)	Δ	CH	Signal sonore toutes les 2 secondes	Non
Défaut Batterie	Δ	BF	Signal sonore toutes les 2 secondes (L'onduleur reste étant pour le contrôle de la batterie)	Non
Remplacement de la batterie	Δ	BH	Signal sonore toutes les 2 secondes	Non
Erreur EEPROM	Δ	EE	Signal sonore toutes les 2 secondes	Non

V. Fonctionnement des boutons

Bouton ON/silencieux

• Maintenez le bouton ON/Mute enforcé pendant au moins 2 secondes pourmettre l'onduleur sous tension.
• Lorsque l'onduleur est en mode batterie, maintenez ce bouton,enforcé pendant au moins 3 secondes pour désactiver ou activer le système d'alarme. Mais elle ne s'applique pas aux situations ou des avertissements ou des erreurs se produit.
• Appuyer sur cette touche pour afficher la selection precedente en mode de réglage de l'onduleur (touche haut).

Maintenez le bouton ON/Mute enforcé pendant 3 secondes pour entrer dans l'autotest de l'onduleur en mode AC, ECO ou convertisseur.

Bouton OFF/Enter

• Maintenez ce bouton enforcé pendant au moins 2 secondes pour éteindre l'onduleur. L'onduleur sera en mode veille sous tension normale ou passera en mode "Bypass" si le réglage "Bypass" est activé.

• Appuyez sur cette touche pour confirmer la sélection en mode de réglage UPS.

Bouton Select

• Appuyez sur ce bouton pour modifier le message LCD pour la tension d'entrée, la fréquence d'entrée, la tension de batterie, la tension de sortie et la fréquence de sortie.
• Maintenez ce bouton enforcé pendant 3 secondes pour passer en mode de réglage lorsqu'l'onduleur est en mode veille ou en mode "bypass".
• Appuyez sur cette touche pour afficher la sélection suivante en mode de réglage UPS. (touche bas)

Bouton ON/Mute + Select

• Lorsque l'alimentation d'entrée est normale, appuyez simultanément sur les deux boutons pendant 3 secondes. Ensuite, l'onduleur passe en mode "bypass". Cette action sera inefficace lorsque la tension d'entrée est hors de la plage acceptable.
• En mode réglage, appuyez simultanément sur les deux boutons pendant 0,2 s pour quitter le mode réglage.

VI. Reglages de l'ondulesurs

Parameter 1		Parameter 2
01	Réglage de la tension de sortie	208/220 /230/240	Valeur en V AC
02	Prises de sortie Programmable	ENA/dIS	Activer ou désactiver (par défaut).
03	Réglages des sorties programmables	0-999	Délai de sauvegarde pour les sorties programmables (défaut 999)
04	Cette position est réservée, la modification de la valeur n'aura aucun effet.
06	Limitation de la durée d'autonomie	0-999/dIS	Limite en minutes ; 0 signifie en fait 10s
07	Cette position est réservée, la modification de la valeur n'aura aucun effet.
08	Réglage de commande EPO	AO	Ouvert (par défaut). EPO sera activé si les broches 1 et 2 ne sont pas court-circuitées.
		AC	Fermé. EPO sera activé si les broches 1 et 2 sont court-circuitées.
00	Quitter les réglages

VII. Prises de sortie Programmable

Les réglages ne peuvent être modifiés qu'en mode voir. Àpès avoir régle le délai de temps, quitterez les réglages (Menu 00) et déconnectez l'entrée, attendez que l'entrée s'éteigne complètement. Les réglages seront sauvégardés après la remise sous tension de l'onduleur.

VIII. Défaut du câblege du site

Le logiciel permet de désactiver la fonction " Site Wiring Fault" (défaut de câblage du site). Veuillez consulter le manuel du logiciel pour plus de détails.

IX. Spécifications Techniques.

MODELE	VI 1100 CW	VI 1500 CW	VI 2000 CW	VI 3000 CW
CAPACITÉ*	1100VA/770W	1500VA/1050W	2000VA/1400W	3000VA / 2100W
ENTRée
Plage de tension d'entrée	162-290 VAC
Plage de fréquence	50/60 Hz ± 5 Hz (reglage automatique)
SORTIE
Tension de sortie	208*/220/230/240VAC
Regulation de tension AC	± 1.5% (Batt. Mode)
Plage de fréquence synchronisation	47 ~ 53 Hz or 57 ~ 63 Hz
Plage Frequence	50 Hz ± 0.1 Hz or 60Hz ± 0.1 Hz (Batt. Mode)
AVR boost/buck	-10%/+16% at 208V; -15%/+10% at 220V; -15%/+10% at 230V; -15%/+10% at 240V
Current Crest Ratio	3:1
Harmonic Distortion	≤ 2 % THD (Linear Load); 5 % THD (Non-linear Load)
Temps de Transfert	Typical 2-6 ms, 10ms max.
Forme d'onde	Pure Sinewave
surcharge	LINE: 5min @ 103-120%; 10s @ 120-150%; 1s @ >150%BAT: 1min @ 103-120%; 10s @ 120-150%; 0.5s @ >150%
rendement
Mode AC	>96% @ full charged battery
Mode ECO	>97% @ full charged battery
Mode Batterie	>88%		>90%
BATTERIE
Type de Batterie	12V/7AH	12V/9AH	12V/7AH	12V/9AH
Numbres	2 4
Temps de Recharge	4 Heures pour atteindre 95 % de capacité de batterie interne
Courant de charge	1.4 A
CARRACTÉRISTIQUES PHYSIQUES
Dimensions DxWxH	397 X 145 X 220		455 X 145 X 220
Poids net (kgs)	11.65	12.35	18.1	20.3
ENVIRONMENT
Humidité de fonctionnement	20-95 % RH @ 0-40°C (sans-condensation)
Niveau sonore	Moins de 45dBA @ à 1m (avec contrôle automatique de la vitesse du ventilateur)
Gestion
USB avec HID	Supporte Windows, Linux, Unix etMAC

• Régler la capacité à 80% lorsque la tension de sortie est régée à 208VAC.
