Type de produit	Alimentation d'énergie non interruptible (ASI)
Marque	PowerWalker
Modèle	VI 600 CSW
Capacité	600 VA / 360 W
Tension d’entrée nominale	230 VAC
Plage de tension d’entrée	162~290 VAC
Régulation de tension de sortie	+/- 10 % (mode batterie)
Temps de transfert	6 ms typique, 10 ms maximum
Forme d’onde en mode batterie	Onde sinusoïdale pure
Batterie	12 V / 7 Ah (1 batterie)
Temps de charge	4 à 6 heures pour atteindre 90 % de capacité
Dimensions (L × P × H)	99 × 288 × 280 mm
Poids net	7,4 kg
Humidité de fonctionnement	0 à 90 % HR sans condensation
Température de fonctionnement	0 à 40 °C
Prises avec batterie de secours	Oui
Prises protégées sans batterie	Oui
Ports USB	2 ports chargeur 5 V / 2,1 A (partagé) + 1 port communication
Protection réseau	RJ-45 antisurtension
Écran	LCD
Disjoncteur	Oui
Remplacement de batterie	Possible par l’utilisateur

FOIRE AUX QUESTIONS - VI 600 CSW PowerWalker

Comment allumer l’onduleur PowerWalker VI 600 CSW ?

Maintenez le bouton ON/OFF enfoncé pendant 2 secondes, puis relâchez-le. L’appareil passe alors de l’état Standby (sortie désactivée) à l’état Line (sortie activée).

Que signifie le mode AVR sur l’écran ?

Le mode AVR (Automatic Voltage Regulation) indique que l’onduleur ajuste automatiquement la tension d’entrée en l’augmentant ou en la réduisant pour fournir une tension de sortie stable. L’icône clignote lorsque ce mode est actif.

Comment remplacer la batterie de l’onduleur ?

Éteignez l’équipement connecté et débranchez l’onduleur. Retirez les deux vis en bas, faites glisser le couvercle, débranchez le connecteur, retirez l’ancienne batterie en tirant sur la languette, puis insérez la nouvelle en respectant la polarité. Revissez le couvercle. Ne court-circuitez pas les fils.

Que faire si un code d’erreur E21 apparaît ?

Le code E21 indique une tension de surcharge, souvent due à une batterie inappropriée. Vérifiez que la batterie de remplacement est du type recommandé (12 V / 7 Ah). Consultez le site troubleshoot.powerwalker.com pour plus de détails.

Quelle est la puissance maximale que peut fournir l’onduleur ?

La puissance maximale est de 360 W (600 VA). Ne dépassez pas cette limite pour éviter une surcharge.

Puis-je utiliser l’onduleur sans batterie ?

Oui, les prises protégées contre les surtensions (sans symbole batterie) fonctionnent comme un filtre secteur même sans batterie, mais elles n’offrent pas de secours en cas de coupure.

Comment désactiver l’alarme sonore ?

Appuyez sur le bouton Mute et maintenez-le enfoncé pendant 1 seconde. L’alarme sonore sera alors désactivée. L’icône correspondante s’affiche sur l’écran.

Quels types d’appareils puis-je brancher sur les prises avec batterie ?

Vous pouvez brancher des appareils sensibles tels que des ordinateurs, écrans, routeurs, etc., dont la consommation totale ne dépasse pas 360 W. Les prises fournissent une onde sinusoïdale pure.

Combien de temps faut-il pour recharger complètement la batterie ?

Il faut 4 à 6 heures pour que la batterie retrouve 90 % de sa capacité après une décharge complète.

Où trouver la liste complète des codes d’erreur ?

La liste des codes d’erreur (E21, E28, E43, etc.) est fournie dans la notice. Pour des informations détaillées, rendez-vous sur troubleshoot.powerwalker.com.

MODE D'EMPLOI VI 600 CSW PowerWalker

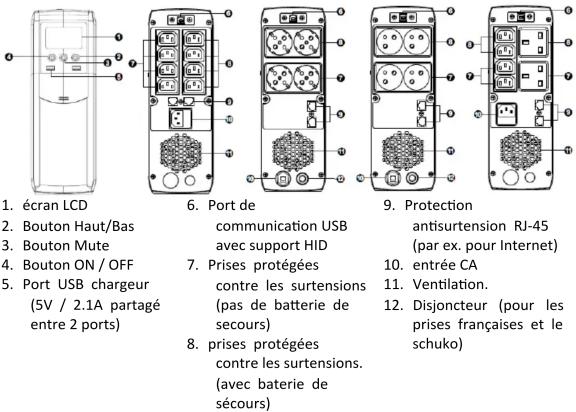

I. Vue d'ensemble :

1. écran LCD
2. Bouton Haut/Bas
3. Bouton Mute
4. Bouton ON / OFF
5. Port USB chargeur (5V / 2.1A partagé entre 2 ports)
6. Port de
communication USB avec support HID
7. Prises protégées contre les surtensions (pas de batterie de secours)
8. prises protégées contre les surtensions. (avec baterie de sécours)
9. Protection
antisurtension RJ-45 (par ex. pour Internet)
10. entrée CA
11. Ventilation. 12. Disjoncteur (pour les prises françaises et le schuko)

Les prises protégées contre les surtensions offrent un filtrage EMI, un conditionnement de ligne et une protection contre les surtensions, mais elles ne sont pas prises en charge par une alimentation de secours par batterie en cas de panne de courant du secteur.

I. Fonctionnement

Bouton	Fonction
Bouton ON/OFF	Maintenez le bouton Marche/Arrêt enfoncé pendant 2 secondes, puis relâchez-le pour passer de l'état Standby (sortie désactivée) et à l'état Line (sortie activée).
Bouton Mute	Appuyez sur le bouton Mute et maintenez-le enfoncé pendant 1

II. Écran d'affichage

État	Écran d'affichage	Signification	LED	Alarme
Mode ligne / veille / batterie		Tension d'entrée, fréquence d'entrée, tension de la batterie, capacité de la batterie, temps de sauvegarde, tension de sortie, fréquence de sortie, capacité de charge et pourcentage de charge.k : kilo, W : watt, V : tension, A : ampère, % : pourcentage, °C : degré centigrade, Hz : fréquence, min : minute
Mode ligne		L'onduleur est connecté à l'entrée CA.
Mode AVR		Lorsque l'icône clignote, l'onduleur règle la tension (réduction ou augmentation de la tension).
Mode Batterie		L'onduleur fonctionne sur batterie		toutes les 10 s
Tous les modes		L'alarme de l'onduleur est désactivée.
Tous les modes		Niveau de charge de la batterie dans les plages 0-24%, 25-49%, 50-74%, et 75-100%.
Mode Batterie		Batterie faible	toutes les 0.5s	tous les 1s
Tous les modes		Niveau de charge dans les plages 0-24%, 25-49%, 50-74% et 75-100%.

FRANÇAIS

PowerWalker

Tous les modes		Remplacement de la Batterie nécessaire ou la batterie n'est pas connectée	En continu	tous les 2s
Défaut		Code d'erreur (ici : E14). Vérifiez le dépannage pour plus de détails.		En continu
Avertisse ment		La tension de la batterie est trop élevée (c.-à-d. une batterie mal insérée).		toutes les 1.5s

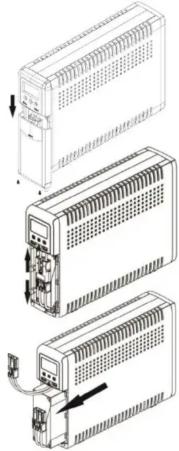

III. Remplacement des batteries

Veuillez lire tous les AVERTISSEMENTS et MISES EN GARDE dans le manuel général avant de remplacer les Batteries.

1. Eteignez l'équipement connecté et débranchez-le de l'onduleur
2. Mettez l'onduleur hors tension et débranchez le câble d'alimentation.
3. Retirez les deux vis situées en bas de l'onduleur et faites glisser le couvercle de la batterie vers le bas, puis vers l'extérieur.
4. Débranchez le connecteur de la batterie.
5. Faites glisser le bloc de batteries existant de l'onduleur en saisissant le tire-batterie.

Attention - Ne court-circuitez pas les fils positif et négatif de la batterie.

Attention - NE Tirez PAS sur le bloc de batteries en tirant sur les fils de la batterie.

1. Glissez le nouveau bloc batterie dans l'onduleur.
2. Vérifier la bonne polarité. Rebranchez les connecteurs de batterie ensemble.
3. Réinstallez le couvercle du compartiment des piles sur l'onduleur. L'onduleur est maintenant prêt à fonctionner normalement.
4. Éliminer les piles usagées dans un centre de recyclage approprié ou les retourner au fournisseur dans le matériel d'emballage de batteries.

E21	Tension de surcharge (c.-à-d. batterie utilisée est non appropriée)
E28	Tension de batterie faible
E43	Défaut de surcharge

Veuillez consulter https://troubleshoot.powerwalker.com pour plus de détails.

V. Caractéristiques techniques

Série VI CSW
Tension d'entrée	230 VAC
Plage de tension d'entrée	162~290 VAC
Régulation de la tension de sortie	+/-10% (Mode Batt.)
Temps de transfert	Typique 6 ms, 10 ms max.
Forme d'onde	Onde sinusoïdale pure
Temps de charge	4 à 6 heures pour retrouver une capacité de 90 %.
Humidité	0-90 % HR @ 0-40°C(sans condensation)

Modèle	VI 600 CSW	VI 800 CSW	VI 1000 CSW	VI 1200 CSW	VI 1500 CSW
CAPACITÉ	600 VA / 360 W	800 VA / 480 W	1000 VA / 600 W	1200 VA / 720 W	1500 VA / 900 W
Batteries	12 V/7 AH x 1	12 V/9 AH x 1	12 V/10 AH x 1	12 V/7 AH x 2	12 V/9 AH x 2
Dimension (DxLxH)	288x99x280 mm			410 x 99 x 99 x 280 mm
Poids net (kg)	7.4	7.9	8.5	11.8	13.1

*Les spécifications sont sujettes à changement sans préavis.
