Type de produit	Alimentation d'énergie non interruptible (UPS) de type line-interactive avec AVR
Marque	PowerWalker
Modèle	VI 600 SCL
Puissance apparente (VA)	600 VA
Puissance active (W)	360 W
Dimensions (L x P x H)	130 mm x 320 mm x 182 mm
Poids net	4,4 kg
Tension d'entrée nominale	230 VAC
Plage de tension d'entrée	162 – 290 VAC
Fréquence d'entrée	60/50 Hz (détection automatique)
Régulation de tension en sortie	±10 %
Temps de transfert	2 à 6 ms typique
Forme d'onde en sortie	Onde sinusoïdale simulée
Batterie interne	1 x 7 Ah (12 V)
Temps de charge	6 à 8 h pour 90 % de capacité
Protection	Surcharge, décharge profonde, surtension Ethernet (RJ45)
Interface utilisateur	Écran tactile (modèles 400-2000 VA), affiche tension, charge, batterie
Ports de communication	USB (HID), protection Ethernet
Ventilation	Ventilateur de refroidissement (modèles 1500-3000 VA uniquement)
Niveau sonore	Moins de 40 dB
Humidité de fonctionnement	0 – 90 % HR sans condensation
Température de fonctionnement	0 – 40 °C
Entretien	Batterie remplaçable par l'utilisateur ; maintenir ventilé et sec
Pièces détachées	Batterie de rechange disponible (7 Ah)

FOIRE AUX QUESTIONS - VI 600 SCL PowerWalker

Comment allumer l'PowerWalker VI 600 SCL ?

Appuyez sur l'interrupteur d'alimentation situé à l'avant de l'appareil. L'écran tactile s'allume et l'UPS passe en mode normal.

Que signifie une alarme sonore toutes les 10 secondes ?

Cela indique que l'UPS fonctionne sur batterie en raison d'une panne de courant. L'alarme retentit toutes les 10 secondes en mode batterie.

Comment interpréter les codes d'erreur F01 et F02 ?

F01 indique un court-circuit et F02 une surcharge de sortie. Débranchez toutes les charges, redémarrez l'UPS et réduisez la charge connectée.

Que faire en cas de code d'erreur F04 ?

F04 signifie batterie faible. Remplacez la batterie interne dès que possible pour garantir le bon fonctionnement de l'UPS.

L'écran tactile ne s'allume pas, que faire ?

Touchez l'écran pour réactiver le rétroéclairage. Si le problème persiste, vérifiez que l'UPS est sous tension et que la batterie n'est pas déchargée.

Puis-je remplacer la batterie moi-même ?

Oui, la batterie est accessible et remplaçable par l'utilisateur. Utilisez une batterie de remplacement identique (7 Ah, 12 V) et suivez les précautions de sécurité.

Quelle est la durée de charge de la batterie ?

La batterie se recharge à 90 % de sa capacité en 6 à 8 heures environ.

L'UPS peut-il protéger mon réseau Ethernet ?

Oui, le modèle VI 600 SCL dispose d'une protection contre les surtensions sur la ligne Ethernet (prise RJ45). Branchez votre câble réseau dans le port dédié.

Que signifie le mode AVR ?

Le mode AVR (Automatic Voltage Regulation) corrige automatiquement les variations de tension d'entrée (surbaisse ou surtension) sans basculer sur batterie, prolongeant ainsi la durée de vie de la batterie.

Comment nettoyer l'UPS ?

Débranchez l'appareil et essuyez-le avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Assurez-vous que les orifices de ventilation ne sont pas obstrués.

MODE D'EMPLOI VI 600 SCL PowerWalker

A. Prises de sortie
B. entrée CA
C. Fusible / disjoncteur
D. Port USB avec support HID
E. Protection contre les surtensions sur la ligne Ethernet
F. Ventilateur de refroidissement (uniquement pour les modèles 1500-3000 VA)

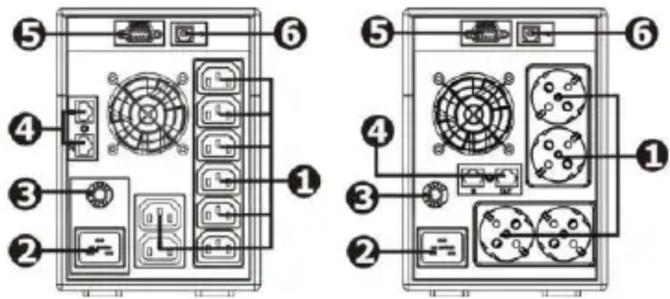

PowerWalker VI 3000 SCL 3000 SCL

1. Prises de sortie
2. entrée CA
3. Disjoncteur
4. Protection contre les surtensions sur la ligne Ethernet
5. Port RS232
6. port USB

Utilisation :

Vous pouvez allumer et éteindre l'appareil en appuyant sur l'interrupteur d'alimentation.

Les modèles de la gamme 400-2000 VA sont équipés d'un écran tactile. Vous pouvez modifier le contenu de l'affichage en le touchant. Si le rétroéclairage s'éteint, vous pouvez l'activer en touchant l'écran.

Le PowerWalker VI 3000 SCL n'a pas d'écran tactile, toutes les données disponibles sont affichées sur l'écran.

Affichage :

Mode UPS	VI 400-2000 SCL écran tactile		VI 3000 SCL étalage	Description
Mise sous tension				Lorsque l'onduleur est sous tension, il entre dans ce mode pendant quelques secondes.
Mode veille				Aucune sortie n'est fournie.

Modeligne			L'écran affiche la tension de sortie, la tension d'entrée, le niveau de charge et la capacité de la batterie.
ModeAVR			Régulation de tension activée
Surcharge			En cas de surcharge, l'alarme retentit toutes les 0,5s.
ModeBatterie		clignements	La tension de sortie est générée par la batterie. L'alarme sonnera toutes les 10 secondes.

Dépannage et dépannage

Code d'erreur	Condition de défaut	Les solutions
ou F03 ou F05	Erreur interne	L'alarme continue de sonner. Contacter le support technique.
F01 / F02	Court-circuit / surcharge de sortie	Débranchez les charges et redémarrez l'onduleur.
F04 ou bip toutes les 2s	Batterie faible	Veuillez remplacer la pile.
F06	Surtempérature	Eteignez l'appareil, attendez qu'il refroidisse et passez à un environnement mieux ventilé.

Caractéristiques techniques

Modèle		Série VI SCL
Entrée	Tension	230 VAC
	Plage de tension	162-290 VAC
	Gamme de fréquence	60/50 Hz (détection automatique)
Sortie	Régulation de tension	+/-10%
	Temps de transfert	Typique 2-6 ms
	Forme d'onde	Onde sinusoidale simulée
Protection		Protection contre les surcharges, les décharges et les surcharges
Humidité		0-90 % HR @ 0-40°C (sans condensation)
Niveau de bruit		Moins de 40 dB

Modèle	VI 400 SCL	VI 600 SCL	VI 800 SCL	VI 1000 SCL	VI 1500 SCL	VI 2000 SCL	VI 3000 SCL
Capacité de puissance	400VA240W	600VA360W	800VA480W	1000VA600W	1500VA900W	2000VA1200W	3000VA1800W
Batteries	4,5Ah x 1	7Ah x 1	9Ah x 1	7Ah x 2	9Ah x 2	9Ah x 2	9Ah x 2
Chargement	6 heures récupèrent jusqu'à 90 % de leur capacité						6-8h à 90
Dimension (DxLxH)	300mm x 101mm x 142mm			320mm x 130mm x 182mm			397 x 146 x 205
Poids net	3.7kg	4.4kg	5.0kg	8.2kg	10.4kg	11.0kg	11.5kg
