MODE D'EMPLOI SinePower DSP 3512T DOMETIC

INPUT(+)INPUT(-) CIB LNA

• Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur. Sommaire 1 Explication des symboles p. 53
• 2 Consignes générales de sécurité p. 53
• 3 Contenu de la livraison p. 57
• 4 Accessoires p. 57
• 5 Groupe cible de cette notice p. 58
• 6 Usage conforme p. 58

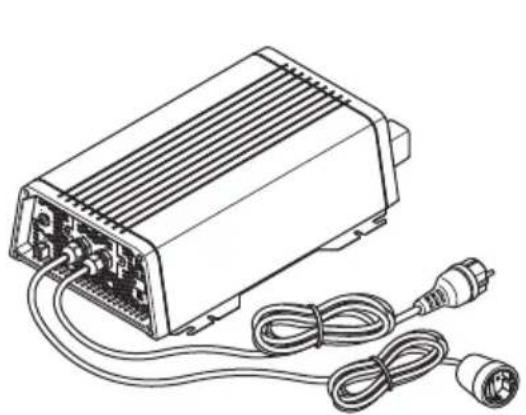

• 7 Description technique p. 58
• 8 Montage de l'onduleur p. 61
• 9 Raccordement de l'onduleur p. 63
• 10 Utilisation de l'onduleur p. 66
• 11 Entretien et nettoyage de l'onduleur p. 69
• 12 Élimination des erreurs p. 70
• 13 Garantie p. 71
• 14 Retraitement p. 71
• 15 Caractéristiques techniques DSP1300T-3500T--IO-16s.book Seite 52 Freitag, 1. Dezember 2017 8:54 08FR SinePower Explication des symboles p. 72

2 Consignes générales de sécurité

2.1 Sécurité générale

Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :

• des défauts de montage ou de raccordement

• des influences mécaniques et des surtensions ayant endommagé le matériel

• des modifications apportées au produit sans autorisation explicite de la part du fabricant

• une utilisation différente de celle décrite dans la notice Lors de l'utilisation d'appareils électriques, les consignes générales de sécurité sui- vantes doivent être respectées afin d'éviter

• une décharge électrique,

• des blessures. DANGER ! Consigne de sécurité : le non-respect de ces consignes entraîne la mort ou de graves blessures. AVERTISSEMENT ! Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures. AVIS ! Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit. REMARQUE Informations complémentaires sur l'utilisation du produit. DSP1300T-3500T--IO-16s.book Seite 53 Freitag, 1. Dezember 2017 8:54 08FR Consignes générales de sécurité SinePower

2.2 Consignes générales de sécurité

• En cas d'incendie, utilisez un extincteur adapté aux appareils élec- triques.

• Utilisez l'appareil conformément à l'usage pour lequel il a été conçu.

• Veillez à ce que la pince rouge et la pince noire ne se touchent jamais.

• Débranchez l'appareil du secteur – avant tout nettoyage et entretien

• Si vous démontez l'appareil : – débranchez tous les raccords, – assurez-vous qu'aucune entrée ou sortie n'est sous tension.

• Si l’appareil ou le câble de raccordement présentent des dommages visibles, il est interdit de mettre l'appareil en service.

• Si le câble de raccordement de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.

• Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Toute réparation mal effectuée risquerait d'entraîner de graves dangers.

• Les enfants âgés de 8 ans et plus ainsi que les personnes ayant des déficiences physiques, sensorielles ou mentales ou un manque d'expérience ou de connaissances peuvent utiliser ce produit à condi- tion d'être sous surveillance ou d'avoir reçu des instructions concer- nant l'utilisation de l'appareil en toute sécurité et de comprendre les dangers qui en résultent.

• Les appareils électriques ne sont pas des jouets pour enfants ! Placez et utilisez l'appareil hors de leur portée.

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

• Avant la mise en service, vérifiez que la tension indiquée sur la plaque signalétique correspond à l'alimentation électrique dont vous dispo- sez.

• Veillez à ce que d'autres objets ne provoquent aucun court-circuit au niveau des contacts de l'appareil. DSP1300T-3500T--IO-16s.book Seite 54 Freitag, 1. Dezember 2017 8:54 08FR SinePower Consignes générales de sécurité

• Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.

• Stockez l'appareil dans un endroit frais et sec.

2.3 Sécurité lors du montage de l'appareil

• Ne montez jamais l'appareil dans des zones où existent des risques d'explosion de gaz ou de poussières explosives.

• Veillez à un positionnement stable de l'appareil ! Veillez à installer et fixer l'appareil de manière à ce qu'il ne puisse ni se renverser ni tomber.

• N'exposez pas l'appareil à des sources de chaleur (rayonnement solaire, chauffage, etc.). Vous éviterez ainsi une surchauffe supplé- mentaire de l'appareil.

• Installez l'appareil dans un endroit sec et à l'abri des éclaboussures d'eau.

2.4 Consignes de sécurité concernant le raccordement

électrique de l'appareil

DANGER ! Danger de mort par électrocution !

• Lorsque vous effectuez des travaux sur des installations électriques, assurez-vous qu'une personne pouvant vous apporter assistance en cas d'urgence se trouve à proximité.

• Veillez à obtenir une section de câble suffisante.

• Posez les câbles de manière à ce qu'ils ne puissent pas être endommagés par les portières ou par le capot du moteur. Des câbles compressés peuvent entraîner des blessures mortelles.

• Posez les câbles de manière à exclure tout risque de trébuchement ou d'endommagement du câble. DSP1300T-3500T--IO-16s.book Seite 55 Freitag, 1. Dezember 2017 8:54 08FR Consignes générales de sécurité SinePower

• Si des lignes électriques doivent traverser des cloisons en tôle ou autres murs à arêtes vives, utilisez des tubes vides ou des conduits pour câbles.

• Ne placez pas les câbles 230 V et la ligne de courant continu 12 V dans le même conduit (tube vide).

• Ne posez pas les lignes sans les fixer ou en les pliant.

• Fixez bien les lignes.

• Ne tirez pas sur les lignes électriques.

2.5 Consignes de sécurité concernant le fonctionnement

DANGER ! Danger de mort par électrocution !

• Ne touchez jamais les lignes électriques dénudées avec les mains nues.

• Utilisez l'appareil uniquement dans des pièces fermées et bien aérées.

• N'utilisez pas l'appareil – en milieu humide, à forte teneur en sel, – à proximité de vapeurs agressives, – à proximité de matériaux inflammables, – ou dans un environnement explosif.

• Avant de mettre l'appareil en service, assurez-vous que la ligne d'ali- mentation électrique et le connecteur sont secs.

• Coupez l'alimentation électrique au cours de travaux sur l'appareil.

• Attention : même après déclenchement du dispositif de sécurité (fusible), il est possible que certaines pièces de l'appareil restent sous tension.

• Ne débranchez pas de câbles pendant le fonctionnement de l'appa- reil. DSP1300T-3500T--IO-16s.book Seite 56 Freitag, 1. Dezember 2017 8:54 08FR SinePower Contenu de la livraison

• Assurez-vous que les entrées et sorties d'air de l'appareil ne sont pas couvertes.

• Veillez à ce que l'aération soit suffisante. 3 Contenu de la livraison 4Accessoires Pos. dans fig. 1Désignation1 Onduleurs sinusoïdaux2 Câble de raccordement à accouplement à contact de sécurité(pour sortie 230 Vw)3 Câble de raccordement à fiche de contact de sécurité(pour alimentation 230 Vw)– Manuel d'utilisationDésignation Réf.Télécommande 9600002564Contrôleur d'énergie 9600002565 DSP1300T-3500T--IO-16s.book Seite 57 Freitag, 1. Dezember 2017 8:54 08FR Groupe cible de cette notice SinePower

5 Groupe cible de cette notice Le chapitre « Raccordement de l'onduleur », page 63 s'adresse exclusivement aux spécialistes familiers des directives VDE correspondantes. Tous les autres chapitres s'adressent également aux utilisateurs de l'appareil. 6Usage conforme

Les onduleurs servent à convertir la tension continue en une tension alternative de 230 – 240 V de 50 Hz ou 60 Hz.

• 12 Vg : DSP1312T, DSP1812T, DSP2312T, DSP3512T

• 24 Vg : DSP1324T, DSP1824T, DSP2324T, DSP3524T 7 Description technique Les onduleurs peuvent être utilisés partout où une prise CC est disponible.

• 12 Vg : DSP1312T, DSP1812T, DSP2312T, DSP3512T

• 24 Vg : DSP1324T, DSP1824T, DSP2324T, DSP3524T Le faible poids et la construction compacte permettent de monter cet appareil dans des camping-cars, véhicules utilitaires ou yachts à moteur et à voile. La tension de sortie correspond à la tension domestique de la prise (tension sinusoï- dale uniquement, taux de distorsion < 3 %). Veuillez tenir compte des valeurs de puissance continue de sortie et de puissance de crête de sortie qui sont indiquées au chapitre chapitre « Caractéristiques techniques », page 72. Les appareils nécessitant plus de puissance ne doivent pas être raccordés.

AVERTISSEMENT ! L'onduleur ne doit pas être utilisé pour les véhicules dont le pôle positif de la batterie est relié au châssis. REMARQUE En cas de raccordement d'appareils avec un entraînement électrique (p. ex. perceuse, réfrigérateur, etc.), tenez compte du fait que, pendant le démarrage, ces appareils nécessitent souvent une puissance supé- rieure à celle indiquée sur la plaque signalétique. DSP1300T-3500T--IO-16s.book Seite 58 Freitag, 1. Dezember 2017 8:54 08FR SinePower Description technique

L'onduleur possède différents mécanismes de protection :

• Protection de surtension : l'onduleur s'éteint lorsque la valeur de tension dépasse le seuil d'arrêt. Il redémarre lorsque la tension retombe à la valeur de redémarrage.

• Protection de sous-tension : l'onduleur s'éteint lorsque la valeur de tension descend en dessous du seuil d'arrêt. Il redémarre lorsque la tension remonte à la valeur de redémarrage.

• Protection de surtempérature : l'onduleur s'éteint lorsque la température au sein de l'appareil ou la température au niveau du radiateur dépasse une valeur d'arrêt. Il redémarre lorsque la tension remonte à la valeur de redémarrage.

• Protection contre la surcharge et le court-circuit : le voyant LED de l'ondu- leur annonce un dysfonctionnement, quand une trop grande charge est raccor- dée ou qu'un court-circuit est créé. Le fusible de l'appareil doit être ré-enfoncé manuellement après s'être déclenché lors d'une surintensité.

L'onduleur peut fonctionner dans les formes de réseau suivantes :

• Réseau TN : Le conducteur neutre de l'onduleur est connecté à la terre. Un disjoncteur diffé- rentiel doit être installé en aval.

• Réseau IT : Les deux phases sont isolées. Ceci est approprié pour le fonctionnement d'un consommateur électrique. Si plus d'un consommateur est connecté, un concept de protection doit être conçu (par exemple avec un moniteur d'isolation). La forme du réseau est configurée via un commutateur DIP sur l'appareil. Les onduleurs DSP13xxT, DSP18xxT, DSP23xxT sont équipés d'un câble de raccor- dement avec prise et fiche, qui sont montés en permanence sur l'appareil. L'ondu- leur DSP35xxT est raccordé directement aux bornes de raccordement via des raccords vissés PG. Grâce à la synchronisation de phase, l'onduleur s'adapte à la position de phase de la tension d'entrée CA. Ceci évite les pics de tension lors de la commutation de la tension de la batterie à la tension du secteur. L'onduleur convient pour faire fonctionner des consommateurs d'énergie sensibles, car la tension de sortie est une onde sinusoïdale pure. REMARQUE Vous trouverez les valeurs seuil au chapitre « Caractéristiques techniques », page 72. DSP1300T-3500T--IO-16s.book Seite 59 Freitag, 1. Dezember 2017 8:54 08FR Description technique SinePower

L'onduleur est équipé d'un raccordement prioritaire. Si une tension externe de 230 Vw est présente, celle-ci est utilisée en priorité. Si aucune tension externe de 230 Vw n'est présente, la batterie raccordée est utilisée pour l'alimentation élec- trique. L'onduleur peut être mis en mode économie d'énergie afin que la batterie raccordée ne se décharge pas trop vite. L'onduleur peut être aisément mis en marche et à l'arrêt par télécommande (accessoire). De plus, l'onduleur peut être contrôlé avec un moniteur d'énergie (accessoire).

7.1 Éléments de commande

Pos. dans fig. 2 Désignation Description 1 Commutateur principal 0 : Permet d'éteindre l'appareil de manière permanente. I : Permet d'allumer l'appareil de manière permanente. II : L'appareil peut être allumé et éteint à l'aide d'une télécommande (accessoire) 2 Voyant d'état Voir chapitre «Témoins lumineux de fonctionnement », page 66 3 Sécurité Protège l'appareil de la surcharge. Le fusible peut être ré-enfoncé après qu'il s'est déclenché. 4 Commutateur DIP Règle les paramètres de l'onduleur voir chapitre « Réglage de l'onduleur », page 67 DSP1300T-3500T--IO-16s.book Seite 60 Freitag, 1. Dezember 2017 8:54 08FR SinePower Montage de l'onduleur

8 Montage de l'onduleur

8.1 Outils nécessaires

Pour le raccordement électrique, vous devez disposer des outils suivants :

• 3 câbles de raccordement flexibles de différentes couleurs. Vous trouverez la section nécessaire dans le tableau du chapitre « Raccordement de l'onduleur », page 63.

• Cosses de câble et embouts REMARQUE La version présentée est celle pour l’Europe continentale. Pos. dans fig. 2Description Entrée 230 Vw ( DSP35xxT : Raccord vissé PG)

Sortie 230 Vw (DSP35xxT : Raccord vissé PG) 7 Borne de masse (mise à la terre sur la carrosserie du véhicule)8 Borne positive9 Borne négative10 Raccordements CI/LIN-BUS (LINA)11 Raccordement pour télécommande (LINB)12 Raccordement pour commutateur à distance13 Ventilateur (dos) REMARQUE Raccordez tous les câbles avant de monter l'onduleur, car vous pouvez accéder ainsi sans entrave à tous les raccordements. DSP1300T-3500T--IO-16s.book Seite 61 Freitag, 1. Dezember 2017 8:54 08FR Montage de l'onduleur SinePower

Pour la fixation de l'onduleur, vous devez disposer des aides de montage suivantes :

• Vis d'assemblage (M4) à rondelles et écrous de protection ou

• Vis à tôle ou à bois.

8.2 Instructions de montage

Lisez attentivement les remarques suivantes lors du choix du lieu d'installation :

• Le montage de l'onduleur peut être horizontal ou vertical.

• L'onduleur doit être monté à un endroit protégé de l'humidité.

• L'onduleur ne doit pas être monté dans des environnements contenant des matériaux inflammables.

• L'onduleur ne doit pas être monté dans des environnements poussiéreux.

• Le lieu de montage doit être bien aéré. En cas d'installations dans de petits locaux fermés, ceux-ci doivent disposer d'un système d'aération et de ventila- tion. La distance libre minimale autour de l'onduleur doit être d'au moins 5 cm (fig. 3).

• Les ouvertures de ventilation à l'avant et à l'arrière de l'onduleur doivent rester libres.

• À des températures ambiantes supérieures à 40 °C (p. ex. dans les salles des moteurs ou les chaufferies, à la lumière directe du soleil), l'onduleur peut s'éteindre, bien que la puissance des charges connectées soit inférieure à la charge nominale.

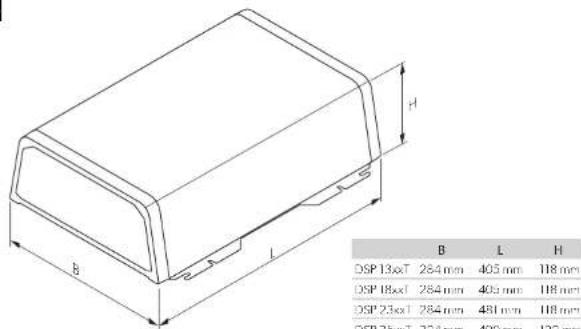

• La surface de montage doit être plane et présenter une stabilité suffisante.

8.3 Montage de l'onduleur

➤ Montez l'onduleur comme indiqué (fig. 4). AVIS ! Avant de commencer à effectuer des perçages, assurez-vous qu'aucun câble électrique ou autre élément du véhicule ne risque d'être endom- magé par le perçage, le sciage ou le limage. DSP1300T-3500T--IO-16s.book Seite 62 Freitag, 1. Dezember 2017 8:54 08FR SinePower Raccordement de l'onduleur

9 Raccordement de l'onduleur

9.1 Consignes générales

• En cas d'installation dans des véhicules ou bateaux, l'onduleur doit être relié au châssis ou à la masse.

• Lors de la construction d'un circuit de répartiteurs de prises (construction de réseau), respectez les directives de la norme VDE 0100.

• Utilisez exclusivement des câbles de cuivre.

• Les câbles doivent être aussi courts que possible (< 1 m).

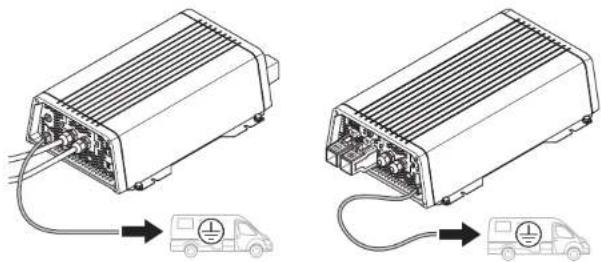

• Pour la mise à la terre, utilisez un câble d'une section minimale de 4 mm².

• Respectez le diamètre de câble nécessaire et placez un fusible de ligne (fig. 6 1) aussi près que possible de la batterie dans la ligne positive (voir tableau). AVERTISSEMENT !

• Seule une entreprise spécialisée possédant le savoir-faire nécessaire est habilitée à effectuer le raccordement de l'onduleur. Les informa- tions suivantes sont destinées à un personnel qualifié, informé des directives et des consignes de sécurité à appliquer.

• L'onduleur ne doit pas être utilisé pour les véhicules dont le pôle positif de la batterie est relié au châssis.

• Si vous ne placez aucun fusible dans la ligne positive de la batterie, les lignes peuvent être surchargées, ce qui pourrait entraîner un incendie. Appareil Diamètre de câble nécessaireFusible de ligneDSP1312T 35 mm² 200 ADSP1324T 25 mm² 150 ADSP1812T 50 mm² 250 ADSP1824T 25 mm² 150 ADSP2312T 70 mm² 300 ADSP2324T 35 mm² 200 A DSP3512T 2 x 50 mm² 2 x 250 A DSP3524T 50 mm² 250 A DSP1300T-3500T--IO-16s.book Seite 63 Freitag, 1. Dezember 2017 8:54 08FR Raccordement de l'onduleur SinePower

9.2 Raccordement de l'onduleur

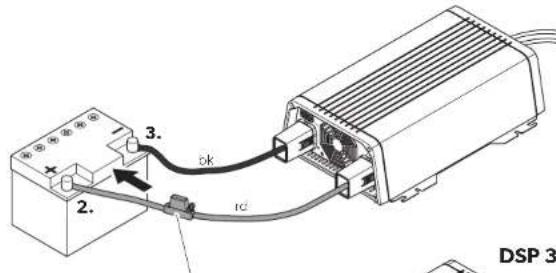

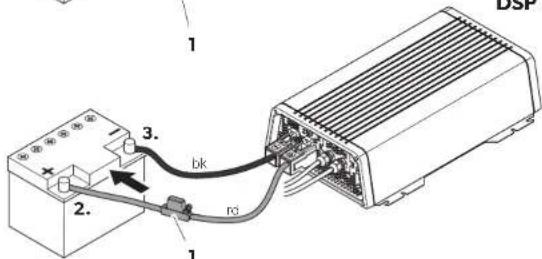

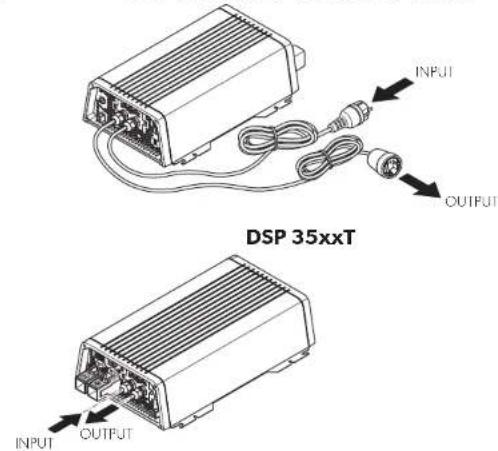

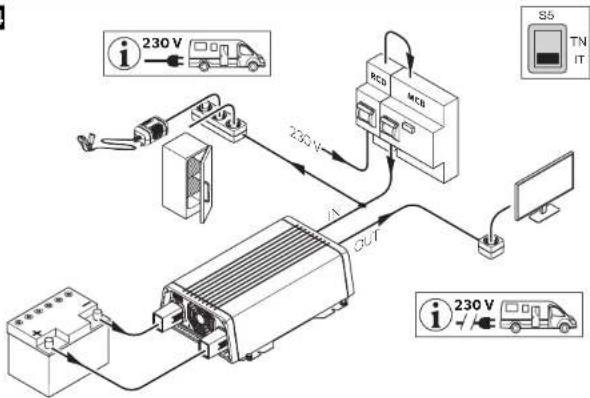

➤ Connectez l'onduleur conformément à l'illustration : – Raccordement de la batterie : fig. 5 et fig. 6 – Raccordement de la borne de masse : fig. 7 – Raccordement d'une ligne d'alimentation 230 V : fig. 8 (INPUT) – Raccordement d'une ligne de sortie 230 V : fig. 8 (OUTPUT)

9.3 Raccordement de plusieurs consommateurs

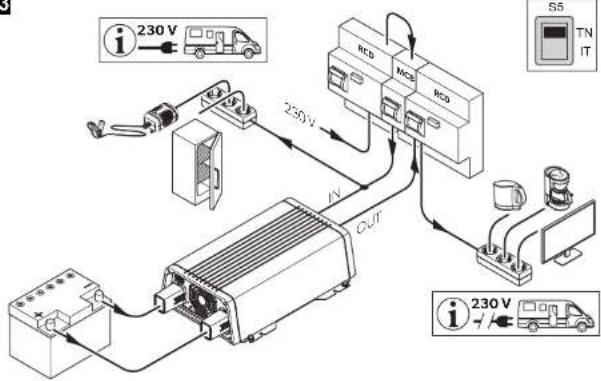

A la livraison, l'appareil est équipé d'une séparation galvanique. Afin d'exploiter plu- sieurs consommateurs en toute sécurité, le montage d'un disjoncteur dans le circuit de bloc multiprise est indispensable. ➤ Montez un disjoncteur dans le circuit de bloc multiprise.

9.4 Raccordement de la télécommande (accessoire)

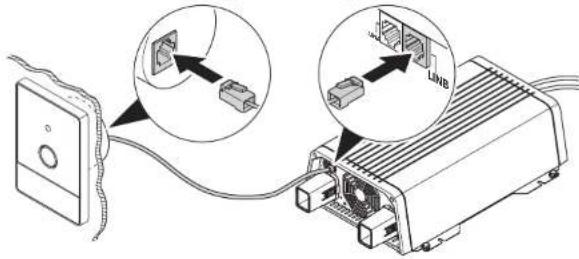

➤ Raccordez la télécommande comme indiqué (fig. 9). AVERTISSEMENT ! Avant le raccordement de la ligne de sortie de la tension alternative, assurez-vous que le commutateur principal est éteint. AVIS ! Assurez-vous que la polarité n'est pas inversée : Une polarité incorrecte peut endommager l'onduleur. REMARQUE Vissez les vis ou les écrous avec un couple de serrage de max. 15 Nm. Si les vis sont mal serrées, cela peut provoquer des surchauffes. AVIS ! Ne branchez le raccordement de la télécommande qu'au port remote. Un raccordement incorrect risque d'endommager l'appareil. DSP1300T-3500T--IO-16s.book Seite 64 Freitag, 1. Dezember 2017 8:54 08FR SinePower Raccordement de l'onduleur

9.5 Raccordement d'un commutateur externe pour la

mise en marche et à l'arrêt

Comme commutateur externe, vous pouvez utiliser :

• Commutateur externe, alimentation en tension par l'onduleur : fig. 0 A

• Unité de commande avec câblage relais ou transistor (TR) : fig. 0 B

• Commutateur externe avec alimentation en tension par la batterie (BAT) du véhicule : fig. 0 C

• Commutateur externe avec alimentation électrique propre (DC POWER), p.ex. de l'allumage : fig. 0 D ➤ Mettez le commutateur principal en position (fig. 2 1, ) « OFF ». ➤ Assurez-vous que le raccordement de la télécommande (fig. 2 11) n'est pas uti- lisé. ➤ Mettez le commutateur principal en position (fig. 2 1) « REMO ». ➤ Raccordez le commutateur externe de marche et d'arrêt à la borne (fig. 2 12) à l'aide du câble de raccordement.

9.6 Raccordement du relais

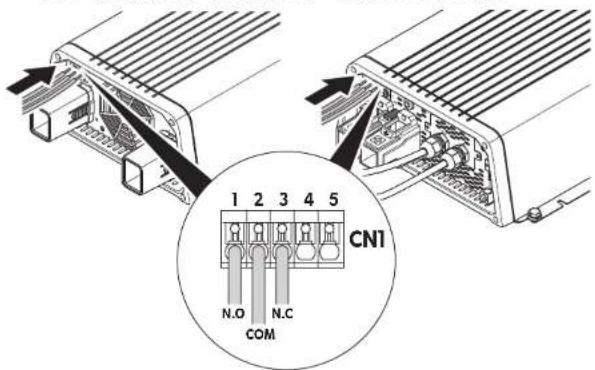

Vous pouvez connecter un relais pour indiquer si l'entrée 230 V est connectée. Vous pouvez ainsi par exemple réaliser un antidémarrage pour que le véhicule ne puisse pas démarrer lorsque l'entrée 230 V est raccordée. ➤ Raccordez le relais comme indiqué (fig. a): – NO (Normally Open) : contact de fermeture – COM (Common) : contact à permutation – NC (Normally Closed) : contact d'ouverture Spécification pour le relais : REMARQUE Utilisez des câbles d'une section de 0,25 – 0,75 mm². Tension maximale Charge Courant consommé NO NC 250 Vw Ohmsch 0,5A 0,5A 12 V – 24 Vg Ohmsch 1A 1A DSP1300T-3500T--IO-16s.book Seite 65 Freitag, 1. Dezember 2017 8:54 08FR Utilisation de l'onduleur SinePower

10 Utilisation de l'onduleur

10.1 Mise en service de l'onduleur

➤ Réglez le commutateur principal (fig. 2 1) de l'onduleur de la manière suivante : –«0 » : pour éteindre l'onduleur de manière permanente –«I » : pour allumer l'onduleur de manière permanente –«II » : pour pouvoir allumer ou éteindre l'onduleur avec une télécommande (Accessoires) ➤ L'onduleur procède à un test automatique lors de la mise en marche. ✓ Une fois le test automatique effectué, le voyant LED est allumé et reste bleu (fig. 2 2).

10.2 Témoins lumineux de fonctionnement

Le voyant LED bleu (fig. 2 2) indique l'état de fonctionnement de l'onduleur. L'onduleur s'éteint si :

• la tension de la batterie chute en dessous de 10 V (raccordement 12 Vg) ou 20 V (raccordement 24 Vg).

• la tension de la batterie monte au dessus de 16,5 V (raccordement 12 Vg) ou 33 V (raccordement 24 Vg).

• L'onduleur est surchargé.

• L'onduleur est surchauffé. ➤ Dans ce cas, désactivez l'onduleur à l'aide du commutateur principal (fig. 2 1). ➤ Vérifiez que l'onduleur est assez ventilé et que les ouvertures d'aération et fentes de ventilation sont libres. ➤ Attendez env. 5 – 10 min et allumez de nouveau l'onduleur sans consommateur. Affichage Tension d'entrée Éclairage permanent Fonctionnement normal Long clignotement, courte interruption Surchauffe de l'onduleur/surcharge Clignotement rapide Surtension/sous-tension Clignotement rapide, longue interruption Le moniteur d'isolation a éteint l'onduleur Arrêt Autre erreur DSP1300T-3500T--IO-16s.book Seite 66 Freitag, 1. Dezember 2017 8:54 08FR SinePower Utilisation de l'onduleur

10.3 Réglage du mode économie d'énergie

10.4 Réglage de l'onduleur

Vous pouvez ajuster l'appareil à l'aide du commutateur DIP (fig. 2 4). Attribution des réglages Le commutateur DIP S1 vous permet de déterminer si le réglage des paramètres doit avoir lieu via le raccordement d'un panneau de commande compatible CI-BUS ou via les commutateurs DIP. Réglage de la tension secteur Le commutateur DIP S2 permet de régler la tension du secteur. REMARQUE Le mode économie d'énergie ne peut être activé et désactivé qu'à l'aide d'une télécommande. Commutateur DIP Paramètre S1 Raccordement pour télécommande Arrêt Commutateur DIP Marche Commutateur DIP Tension secteur S2 230V/50Hz Arrêt 240 V/60 Hz Marche DSP1300T-3500T--IO-16s.book Seite 67 Freitag, 1. Dezember 2017 8:54 08FR Utilisation de l'onduleur SinePower

Réglage du mode économie d'énergie Vous pouvez régler le mode économie d'énergie à l'aide des commutateurs DIP S3 et S4. Ainsi, la batterie à laquelle l'onduleur est raccordé ne se décharge pas aussi rapidement. L'onduleur fonctionne en mode économie d'énergie tant que la puissance néces- saire se trouve en dessous de la valeur de puissance réglée. Si la puissance néces- saire se trouve au-dessus de la valeur de puissance réglée, l'onduleur fonctionne normalement. Les valeurs à régler pour l'onduleur sont présentées dans le tableau suivant : Mode économie d'énergie Commutateur DIP S3 S4 Mode économie d'énergie activé si la charge < 45 W Mode normal activé si la charge > 45 W Arrêt Arrêt Mode économie d'énergie activé si la charge < 1 W L'onduleur s'éteint automatiquement après 20 minutes de fonctionnement en mode économie d'énergie. Mode normal activé si la charge > 1 W Marche Arrêt Mode économie d'énergie activé si la charge < 1 W Mode normal activé si la charge > 1 W Arrêt Marche Mode économie d'énergie activé si la charge ≥ 45 W L'onduleur s'éteint automatiquement après 20 minutes de fonctionnement en mode économie d'énergie. Mode normal activé si la charge > 45 W Marche Marche DSP1300T-3500T--IO-16s.book Seite 68 Freitag, 1. Dezember 2017 8:54 08FR SinePower Entretien et nettoyage de l'onduleur

Régler la forme du réseau Avec le commutateur DIP S5, vous pouvez spécifier dans quelle forme de réseau l'onduleur doit fonctionner. 11 Entretien et nettoyage de l'onduleur

➤ Nettoyez le produit avec un tissu humide. Commutateur DIPParamètre S5Réseau TNUn disjoncteur de fuite à la terre externe et en aval est nécessaire.ArrêtRéseau ITFonctionnement avec un seul consommateur ou ins-tallation d'un moniteur d'isolation externe.Tenir compte des normes nationales !Marche AVIS ! N’utilisez aucun objet coupant ou dur, ni de détergents pour le nettoyage. Cela pourrait endommager le produit. DSP1300T-3500T--IO-16s.book Seite 69 Freitag, 1. Dezember 2017 8:54 08FR Élimination des erreurs SinePower

12 Élimination des erreurs

Le voyant LED (fig. 2 2) indique l'erreur : AVERTISSEMENT ! N'ouvrez pas l'appareil. Vous vous exposez sinon à des risques d'électrocution ! REMARQUE En cas de questions sur les caractéristiques de l'onduleur, veuillez vous adresser au fabricant (adresses au dos de la notice). Affichage LED Cause SolutionClignotement rapide Tension d'entrée trop élevéeVérifiez la tension d'entrée etréduisez-la.Tension d'entrée trop basseLa batterie doit être rechargée.Vérifiez les lignes et les connexions.Allumé 2 s, brève interruptionSurcharge thermique Éteignez l'onduleur et le consomma-teur.Attendez env. 5 – 10 minutes et allumez de nouveau l'onduleur sans consomma-teur d'énergie.Réduisez la charge et assurez-vous que l'onduleur est mieux aéré. Remettez alors le consommateur en marche.Surcharge Éteignez l'onduleur et retirez le consommateur. Remettez alors l'onduleur en marche, sans le consommateur. Si aucune sur-charge n'est plus affichée, il existe un court-circuit au niveau du consomma-teur ou la charge totale était supérieure à la puissance spécifiée dans la fiche technique.Vérifiez les lignes et les connexions.Appuyez à nouveau sur le fusible de l'appareil.Arrêt Autre erreur Adressez-vous au service après-vente. DSP1300T-3500T--IO-16s.book Seite 70 Freitag, 1. Dezember 2017 8:54 08FR SinePower Garantie

13 Garantie Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé. Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :

• une copie de la facture avec la date d'achat,

• le motif de la réclamation ou une description du dysfonctionnement. 14 Retraitement ➤ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez- vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets. DSP1300T-3500T--IO-16s.book Seite 71 Freitag, 1. Dezember 2017 8:54 08FR Caractéristiques techniques SinePower

15 Caractéristiques techniques Les caractéristiques techniques suivantes sont valables pour tous les onduleurs : Tension de sortie : 230/240 Vw ± 3 %, onde sinusoïdale (taux de distorsion < 3 %)Fréquence de sortie : 50/60 Hz ± 0,3 HzÉvacuation de la chaleur : Ventilateur à température et à charge contrôlées Température ambiante de service : de –20 °C à +60 °C Température ambiante de stockage : de –30 °C à +70 °C Régulation de la puissance : ≥40 °C Relais de pontage : 16 A/250 Vw Commutation de commande avec synchronisation de tension :<20 msHumidité de l'air : 0 – 95 %, sans condensationContrôle/certificat :

DSP1312T DSP1812T DSP1324T DSP1824T Réf. : 9600002551 9600002553 9600002552 9600002554 Tension nominale d'entrée : 12 Vg 24 Vg Plage de tension d'entrée : 10 – 16,5 Vg 20 – 33 Vg Puissance nominale : 1200 W 1800 W 1200 W 1800 W Puissance maximale pour 10 min : 1300 W 1800 W 1300 W 1800 W Puissance maximale pour 3min: 1380 W 2070 W 1380 W 2070 W Puissance de crête pour 2s: 2400 W 3600 W 2400 W 3600 W Intensité absorbée à vide : 2,5 A 2,5 A 1,3 A 1,3 A Consommation d'énergie en mode veille à la tension nominale : <0,2 A <0,2 A <0,1 A <0,1 A Rendement: >89% >90% Réglage de la puissance avec une tension d'entrée comprise entre 10,0 V et 10,5 V : 1020 W 1530 W 1020 W 1530 W Réglage de la puissance en cas de températures supé- rieures à 40 °C : 1,75 % de la puissance nominale par degré au-delà de 40 °C Dimensions L x P x H : fig. e Poids : 4,8 kg 6,1 kg 4,8 kg 6,1 kg DSP1300T-3500T--IO-16s.book Seite 73 Freitag, 1. Dezember 2017 8:54 08FR Caractéristiques techniques SinePower

DSP2312T DSP3512T DSP2324T DSP3524T Réf. : 9600002555 9600002557 9600002556 9600002558 Tension nominale d'entrée : 12 Vg 24 Vg Plage de tension d'entrée : 10 – 16,5 Vg 20 – 33 Vg Puissance nominale : 2000 W 3000 W 2000 W 3000 W Puissance maximale pour 10 min (U

> 12,5 V) : 2300 W 3500 W 2300 W 3500 W Puissance maximale pour 3min (U

> 10,5 V) : 2300 W 3500 W 2300 W 3500 W Puissance de crête pour 2s: 4000 W 6000 W 4000 W 6000 W Intensité absorbée à vide : 2,8 A 3,6 A 1,4 A 1,8 A Consommation d'énergie en mode veille à la tension nominale : <0,2A <0,2A <0,15A <0,15A Rendement: >89% >90% Réglage de la puissance avec une tension d'entrée comprise entre 10,0 V et 10,5 V : 1700 W 2600 W 1700 W 2600 W Réglage de la puissance en cas de températures supé- rieures à 40 °C : 1,75 % de la puissance nominale par degré au-delà de 40 °C Dimensions L x P x H : fig. e Poids : 6,6 kg 10,9 kg 6,6 kg 10,9 kg DSP1300T-3500T--IO-16s.book Seite 74 Freitag, 1. Dezember 2017 8:54 08FR SinePower Caractéristiques techniques

Dispositifs de protection Protection de surtension Protection de sous-tension Vous trouverez la déclaration de conformité UE actuelle pour votre appareil sur la page de produit concernée sur dometic.com ou directement auprès du fabricant (voir verso). 12 V 24 V Entrée : sous-tension, protection contre les inversions de polarité (fusible interne) Sortie CA : surtension, court-circuit, surcharge Entrée CA : disjoncteur 16 A Température : Arrêt Protection contre les courts-circuits : oui, Ipk Appareil Surtension Arrêt Redémarrage DSP1312T, DSP1812T, DSP2312T, DSP3512T 16,5 V 15,5 V DSP1324T, DSP1824T, DSP2324T, DSP3524T 33 V 31 V Appareil Sous-tension Arrêt Redémarrage DSP1312T, DSP1812T, DSP2312T, DSP3512T 10 V 12 V DSP1324T, DSP1824T, DSP2324T, DSP3524T 20 V 24 V DSP1300T-3500T--IO-16s.book Seite 75 Freitag, 1. Dezember 2017 8:54 08ES SinePower
