MODE D'EMPLOI 12.22.8.230.0000 Finder
Schéma de raccordement
2 canaux
Sommaire
- Instructions de sécurité
- Mise en service
- Sommaire des fonctions
- Légende des symboles
- Fonction des touches
- Notes de service
- Canal ON OFF / Permanent P
- Programmer une commutation
- Exemple de programmation
- Impulsion
- Programme vacances
- Autres réglages
-
Modifier le programme
-
Instructions de sécurité
⚠ L'installation et le montage ne doivent être effectués que par les électriens! Sinon il y a danger d'incendie ou d'électrocution.
⚠ Striclement respecter les indications de tension et de fréquence mentionnées sur la plaque d'identité!
Aucun droit de garantie en cas de manipulations et de modifications de l'appareil.
A L'interrupteur est à installer de telle façon que celui-ci ne soit pas soumis aux rayonnements pertubateurs pouvant nuire à sa fonction.
-
Mise en service
-
A sa fourniture, l'interrupteur horaire est à l'état de veille, l'afficheur est etteint.
-
Actionner la touche pendant 1 seconde pour activer l'appareil.
La date et l'heure correspondent à la règle européenne pour l'horaire d'été.
■ Sélectionner le langage souhaité avec les touches - + et valider avec OK.
(Remarque: Avec la touche M vous pouvez toujours revenir un pas en arrière)
Si nécessaire sélectionner la date, l'heure et la règle pour l'horaire d'été avec les touches et valider en actionnant.
-

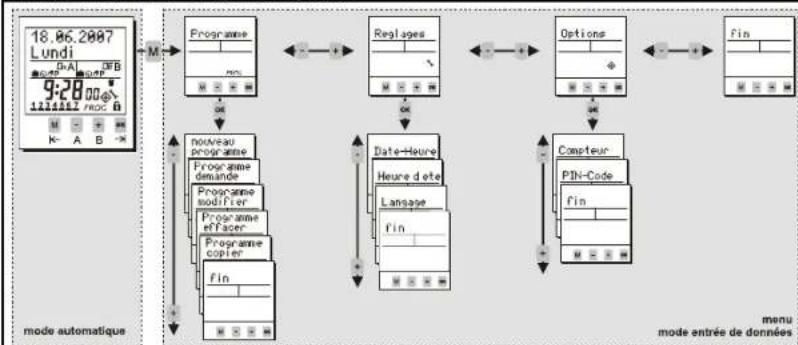

Sommaire des fonctions 4. Légende des symboles
| On | Canal marche |
| ORF | Canal arrêt |
| Un programme vacances ou daté est activé pour la date actuelle. |
| L'état actuel est basé sur un horaire de commutation standard. |
| L'état actuel est issu d'une commutation manuelle. Cet état sera modifié par le programme à la prochaine commutation. |
| P | L'état actuel est basé sur une commutation manuelle. Cet état sera modifié par la prochaine action manuelle (7) |
| Jours de semaine lundi ... dimanche; les jours soulignés sont activés. |
| L'état actuel correspond à une commutation par impulsion. |
| Ce symbole est visualisé s'il y a , effacement du programme* |
| L'interrupteur horaire est verrouillé; la connaissance du PIN est indispensable pour déverrouiller l'appareil(12). |
- Fonction des touches
| M← | 1. Passage du mode automatique au mode entrée de données.2. Fonction un pas en arrêté |
| -+ | 1. Mode entrée de données: Sélection de plusieurs options.2. Mode entrée de données: déplacement de la position clignotante. |
| A B | 1. Mode automatique: Marchelarrêt d'un canal jusqu'à la prochaine commutation programmée.2. Mode automatique : Touche actionnée plus de 3 secondes = état permanent (7). |
| OX→ | 1. Activer l'interrupteur en actionnant la touche pendant plus de 1 seconde (appareil hors-tension)2. Valider la sélection ou la programmation. |
- Notes de service
| Réserve de marche (hors-tension): Actionner la touche pendant une seconde. L'afficheur est activé. |
| La touche permet d'avancer ou de reculer d'un pas dans la programmation. |
| fin est visualisé à la fin d'une entrée de données. Valider fin avec pour revenir au mode automatique. |
| A l'aide des touches passer de fin à continuer et valider avec pour revenir à l'entrée des données. |
| La sélection fin pendant l'entrée des données déclenche le passage au mode automatique, les données ne sont pas enregistrées. |
- Canal ON OFF / Permanent P
| Canal ON/OFF |
| Actionner les touches AB (touches pour provoquer une commutation manuelle des canaux correspondants. Cette action est symbolisée par la main, qui reste visualisée jusqu'à la prochaine commutation programmée. |
| Commutation permanente P |
| La commutation est permanente en actionnant pendant 3 secondes la touche AD canal correspondant. L'état de la sortie (contact fermé ou contact ouvert) est maintenu jusqu'à une nouvelle commutation manuelle (3 secondes sur la touche) |

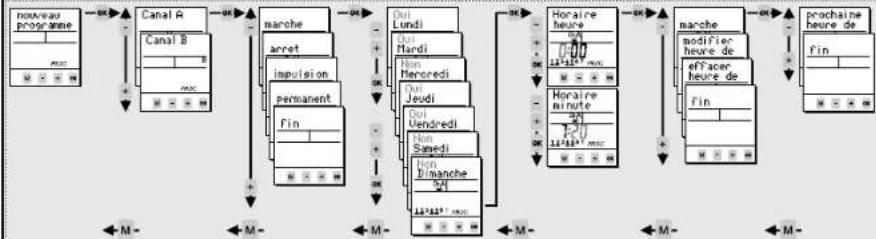

8. Programmer une commutation (voir aussi l'exemple de programmation au point (9))
Actions A. à C. voir point 9. (exemple de programmation)
D.
E.
9. Exemple de programmation pour commutations normales marche/arrêt (Standard)
A. Actionner la touche OK pendant une seconde. Visualisation du mode automatique.
B. Actionner la touche M pour accéder au niveau entrée de données.
C. Valider Programme avec la touche
D. Activer nouveau programme avec la touche OK
E. Sélectionner à l'aide des touches -+ le canal souhaité et valider avec OK
F. Pour réaliser une commutation normale sélectionner avec les touches ± le menu marche ou arrêt et valider le choix avec 04.
G. A celle étape vous pouvez / devez confirmer à l'aide des touches — et pour chaque jour de semaine si une commutation est souhaitée, Oui" ou non souhaitée, Non". Valider avec
H. Réglage de l'heure -+ suivit de OK et des minutes -+ suivit de OK
I. Vérification: Si le contenu clignant est correct, valider les données avec la touche OK.
La touche -+ offre plusieurs options (Modifier'effacer'fin).
J. Pour continuer la programmation confirmer prochaine heure de commutation avec OK. Pour terminer la programmation passer au point fin en utilisant + et valider avec OK.
10. Impulsion
Programme -> Nouveau programme -> Canal A/B -> ...
La fonction impulsion permet de réaliser une commutation de durée déterminée.
A la fin de l'impulsion( Impulsion jusqu'à 59:59 mm:ss ), l'interrupteur horaire revient automatiquement à sa position initiale.
La programmation est effectuée comme pour une commutation standard (voir point 8 / 9) avec les dérogations suivantes:
■ Sélectionner la fonction Impulsion (9F).
■ Déterminer la durée d'enclenchement (impulsion minute / impulsion seconde).
Programmer les jours de semaine
■ Programmer l'heure d'enclenchement (Horaire heure / Horaire minute)
Contrôle: Valider la commutation par impulsion clignotante
11. Programme vacances
Programme -> nouveau programme -> Canal A/B -> permanent ->
- Chaque canal peut être associé à un programme vacances. Il est possible de mettre une sortie hors service (permanent arrêt) ou d'activer une sortie (permanent marche) en permanence pour une certaine période (jour par jour).
Le programme vacances est traité conformément à la programmation pour commutation mentionnée au point (8 / 9).
La sélection permanent au niveau du menu nouveau programme n'est plus accessible, lorsque le programme vacances est déjà utilisé.
La commutation vacances peut alors être traitée au niveau du menu Programme demande (13) ou Programme effacer (12).
- Autres réglages
| Menu | Menu principal | Applications |
| Programme demande | Programme | Heures de commutation / nombre de pas de programme |
| Programme copier | Programme | Cople des heures de commutation d'un canal à un autre. Le canal n'est pas effacé, les heures de commutation copiées sont tout simplement ajoutées.⚠ Les programmes vacances ne sont pas copiés!! |
| Programme effacer | Programme | Permet d'effacer le programme sur tous les canaux, ou sur un seul canal ou seulement des pas de programme. |
| Date-Heure | Réglages | Programmation de la date et de l'heure |
| Heure d été | Réglages | Réglage de l'horaire été / hiver |
| Langage | Réglages | Choix du langage |
| Compteur | Options | Affichage des heures de marche et du nombre de commutations pour chaque canal et affichage du total de l'interrupteur horaire |
| PIN-Code | Options | L'interrupteur horaire peut être verrouillé grâce à un code PIN de 6 chiffres. Ce code peut être modifie, activé ou désactivé. En cas d'oubli ou de perte de ce code, contacter notre service après-vente. |
| Fonction remise à zéro | Appuyer simultanément sur les 4 touches pendant 2 secondes. L'interrupteur est remis à zéro. Les heures de commutation ne sont pas effacées! La date et l'heure sont effacées -> sinon procéder comme à la mise en service (2). |
- Modifier le programme
| Programme modifier | Memoire libre | Canal A Canal B fin | selection heures de commutation selection terminues | valider les modifications | 'verification' du programmé | selection heures de commutation selection terminues | continuer fin | continuer fin |
Le menu Programme modifier permet de modifier les commutations programmées au niveau de chaque canal.
PILES CR 2450 (LiMnO2) 3 V.
Produit exempt Art.11 Dir. 2006/66/CE.
