Type de produit	Régulateur de niveau à flotteur
Marque	Finder
Modèle	72.C1
Configuration des contacts	1 inverseur (NO/NC)
Courant nominal	10 A (résistif) / 8 A (inductif)
Tension nominale	250 V AC
Charge minimale commutable	1200 mW (12 V / 100 mA)
Pouvoir de coupure en DC1	6 A - 30 V DC
Indice de protection	IP68
Température maximale du liquide	+50 °C
Profondeur maximale d'immersion	10 m
Longueur de câble	2 m
Type de câble	H07 RN F (caoutchouc lourd)
Matériau du corps	Polypropylène
Matériau des contacts	AgNi (argent-nickel)
Fonctions	Vidange et remplissage, avec interrupteur automatique/manuel
Dimensions (approx.)	80 × 50 × 50 mm (estimation)
Poids (approx.)	200 g (estimation)
Homologations	CE, UKCA, EAC, TÜV
Entretien et nettoyage	Nettoyer périodiquement le flotteur et le câble ; éviter l'accumulation de dépôts
Sécurité	Couper l'alimentation avant toute intervention ; ne pas immerger au-delà de 10 m
Pièces détachées et réparabilité	L'appareil n'est pas réparable ; remplacer l'ensemble en cas de défaut
Informations générales	Commutation fiable pour contrôle de niveau dans réservoirs, puits, eaux usées

FOIRE AUX QUESTIONS - 72.C1 Finder

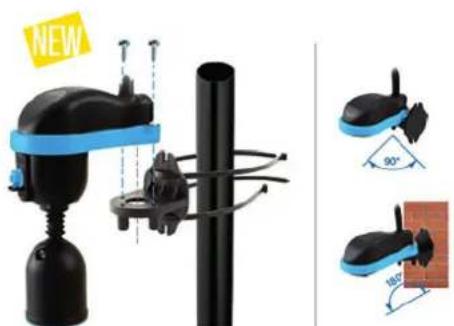

Comment installer le régulateur de niveau Finder 72.C1 ?

Fixez le support fourni sur une paroi ou un tube à l'aide de vis. Passez le câble dans le presse-étoupe et raccordez les fils selon la fonction souhaitée (vidange ou remplissage). Assurez-vous que le flotteur peut se déplacer librement entre les niveaux haut et bas.

Quels sont les branchements pour la fonction vidange ?

Pour la fonction vidange, utilisez les fils noir et marron. Le circuit se ferme lorsque le flotteur est en position haute et s'ouvre en position basse. Le fil bleu/gris doit être isolé.

Quels sont les branchements pour la fonction remplissage ?

Pour la fonction remplissage, utilisez les fils noir et bleu/gris. Le circuit se ferme lorsque le flotteur est en position basse et s'ouvre en position haute. Le fil marron doit être isolé.

Que signifie l'interrupteur automatique/manuel sur le 72.C1 ?

L'interrupteur intégré permet de choisir entre le mode automatique (commande par le flotteur) et le mode manuel (marche forcée). En position manuelle, la pompe est activée en permanence, quelle que soit la position du flotteur.

Quelle est la longueur maximale du câble de raccordement ?

Le câble fourni mesure 2 mètres. Il n'est pas conçu pour être prolongé ; si une longueur supplémentaire est nécessaire, vous devez utiliser un boîtier de jonction étanche adapté.

Puis-je utiliser le 72.C1 avec des liquides corrosifs ?

Le corps en polypropylène résiste à de nombreux produits chimiques, mais pour les liquides très agressifs (acides concentrés, solvants), vérifiez la compatibilité chimique. Pour les piscines ou eau de mer, préférez le modèle 72.B1.

Comment tester le bon fonctionnement du flotteur ?

Basculez manuellement le flotteur en position haute et basse tout en mesurant la continuité entre les fils concernés. En position haute (vidange), le circuit doit être fermé entre noir et marron ; en position basse, ouvert.

Que faire si la pompe ne s'arrête pas ou ne démarre pas ?

Vérifiez d'abord les branchements : respectez les couleurs de fils selon la fonction. Testez le flotteur manuellement. Si le problème persiste, le contact magnétique interne peut être défectueux ; remplacez l'appareil.

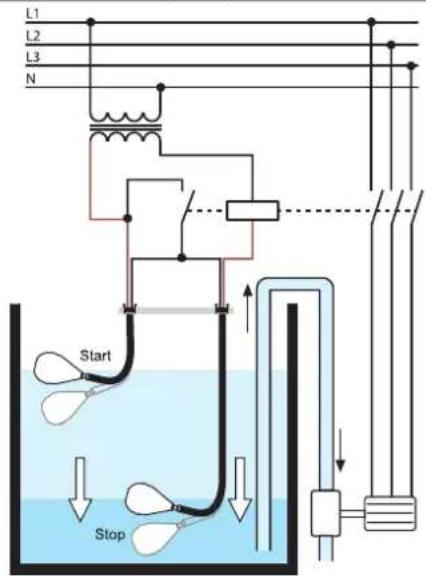

Le 72.C1 est-il compatible avec les moteurs triphasés ?

Non, le contact du 72.C1 est prévu pour des circuits monophasés jusqu'à 10 A. Pour commander un moteur triphasé, utilisez un contacteur intermédiaire piloté par le flotteur.

Quelle est la différence entre les modèles 72.A1, 72.B1 et 72.C1 ?

Le 72.A1 est un flotteur standard avec contre-poids. Le 72.B1 est certifié ACS pour l'eau potable et résiste au chlore. Le 72.C1 a un encombrement réduit et un interrupteur automatique/manuel intégré. Tous ont un contact inverseur 10 A.

MODE D'EMPLOI 72.C1 Finder

Relais de contrôle et régulateurs de niveau à flotteur

SERIE

72

Machines à laver industrielles

Piscines

Gestion de l'eau

Machines d'embouteillage

Laiteries

Contrôle de pompes

Relais de contrôle de niveaux pour liquides conducteurs

Type 72.01

Sensibilité régliable
- Disponible avec alimentation 400 V
- Disponible avec sensibilité régliable (5...450) kΩ
- Disponible aussi pour la commutation de faibles charges jusqu'à 5V 1mA

Type 72.11

Sensibilité fixe

• Fonctions vidange et remplissage
  Indicateur LED
• Isolation renforcée (6 kV - 1.2/50 μs) entre :

Alimentation et contacts
Électrodes et alimentation
Contacts et electrodes

Montage rail 35 mm (EN 60715)
- Contrôle d'un seul niveau ou de deux niveaux mini/maxi

72.01/11

Bornes à cage

POUR UL HORSEPOWER ET PILOT DUTY RATINGS VOIR

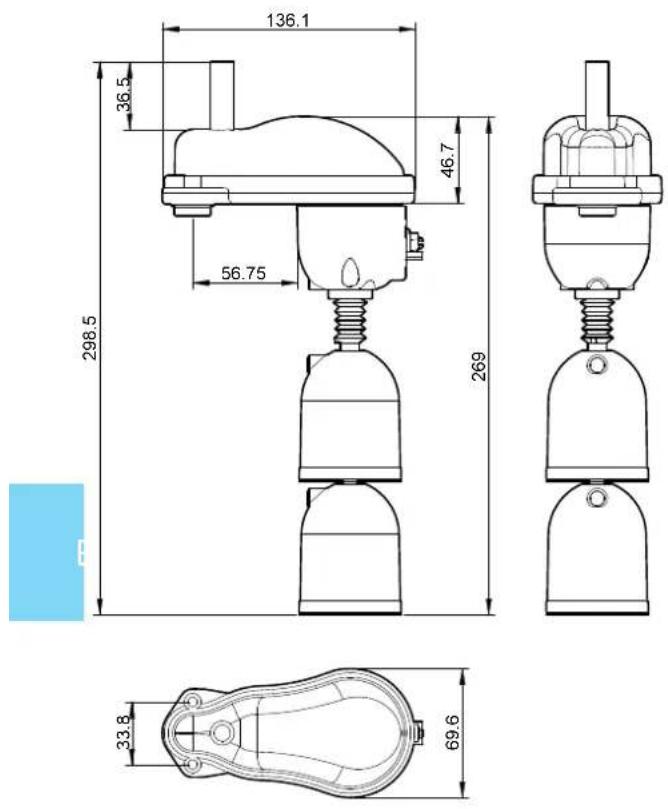

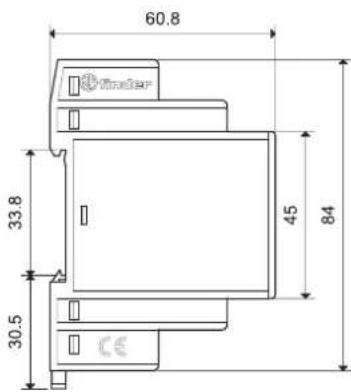

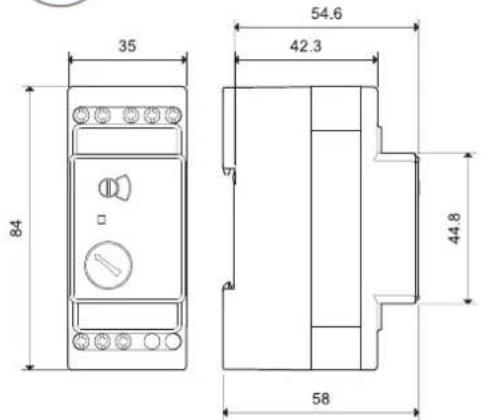

Pour le schéma d'encombrement voir page 10

\section*{Caracteristiques des contacts}

Configuration des contacts 1 inverseur 1 inverseur
Courant nominal/Courant maximum instantané A
Tension nominale/Tension max. commutable V AC
Charge nominale en AC1 VA
Charge nominale en AC15 (230V AC)	VA
Puisance moteur monophasé (230V AC)	kW
Pouvoir de coupure en DC1 : 24/110/220 V	A
Charge mini commutable	mW (V/mA)

Matériau des contacts standards AgCdO

\section*{Caracteristiques de l'alimentation}

Tension d'alimentation	V AC (50/60 Hz)
nominale (UN)	V DC
Puisance nominale AC/DC	VA (50 Hz)/W
Plage d'utilisation	V AC (50/60 Hz)
	V DC

\section*{Caracteristiques générales}

Durée de vie électrique en AC1	cycles
Tension sonde	V AC
Courant sonde	mA
Temporisations	s
Sensibilité	kΩ
Isolement entre :alimentation/contacts/sondes (1.2/50 μs)	kV
Température ambiente °C	-2
Indice de protection
Homologations (suivant les types)

72.01 72.11

Sensibilité régliable (5...150)kΩ
- Double temporisation (0.5s ou 7s) Sélectionnable suivant la fonction可以选择 sur le sélecteur
- Fonctions vidange et replissage selectionnables à partir du sélecteur

Sensibilite fixe 150k
- Temporisation fixe:1s
- Fonctions vidange et replissage sélectionnables par pontage extérieur

FL = Remplissage - Tempo retard 7s
FS = Remplissage - Tempo retard 0.5s
ES = Vidange - Tempo retard 0,5s
EL = Vidange - Tempo retard 7s

AgCdO

16/30 16/30
	250/400 250/400
4000
	750
	0.55
	16/0.3/0.12
	500 (10/5)

24	110...125	230...240	400
24	-	-	-
2.5/1.5
19.2...26.4	90...130	184...253	360...460
20.4...26.4	-	-	-

IV-2023, www.findernet.com

24	110...125	230...240
24	—	—
2.5/1.5
19.2...26.4	90...130	184...253
20.4...26.4	—	—

C∈UK EAC

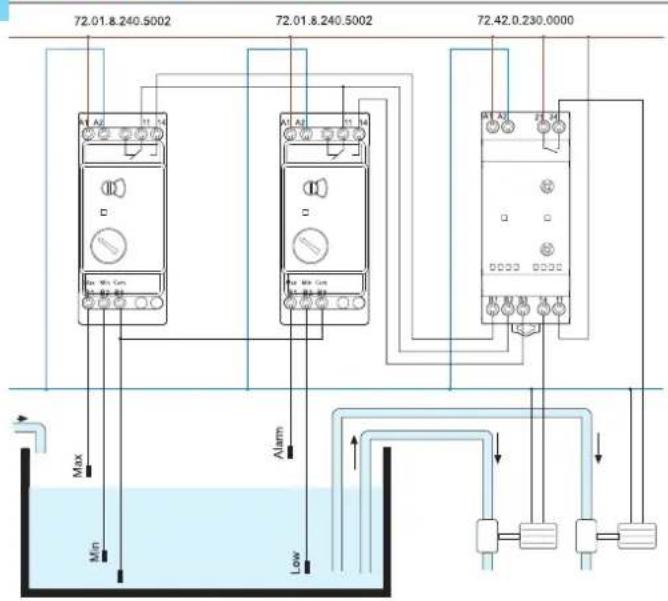

Relais destiné à l'alternance de charges Applications : pompes, compresseurs, air conditionné ou unités de réfrigeration

Type 72.42

2 sorties independantes type NO, 12A
4 fonctions
- 2 signaux de contrôle independants, isolés de l'alimentation
Tensions d'alimentation: 110...240V et 24VAC/DC
Relais modulaire, largeur 35mm
Montage rail 35 mm (EN 60715)
- Contacts sans cadmium

72.42
Bornes a cage

E

Pour le schéma d'encombrement voir page 10

Characteristiques des contacts

Contact configuration 2 NO
Courant nominal/Courant maximum instantané A	12/20
Tension nominale/Tension max. commutable V AC	250/400
Charge nominale en AC1 VA 3000
Charge nominale en AC15 VA 1000
Puisance moteur monophasé (230 V AC) kW 0.55
Pouvoir de coupure en DC1 : 24/110/220 V A 12/03/0.12
Charge mini commutable mW (V/mA) 300 (5/5)
Matériau des contacts standards AgNi
Caracteristiques de l'alimentation
Tension d'alimentation nominale (UN) V AC (50/60 Hz) / DC	24	110...240
Puisance nominale en veille W	0.12	0.18
avec les 2 relais actifs W/VA(50 Hz)	1.1/1.7	1.5/3.9
Plage d'utilisation V AC (50/60 Hz)	16.8...28.8	90...264
V DC	16.8...32	90...264
Caracteristicques générales
Durée de vie électricque en AC1 cycles	100·10³
Temporisation contact (T sur les diagrammes de fonction) s	0.2...20
Temps de réponse à l'excitation s ≤ 0.7
Durée minimale de l'impulsion ms	50
Isolation entre alimentation et contacts (1.2/50 μs) kV	6
Rigidité diélectrique entre contacts ouverts V AC	1000
Température ambiente °C -20...+50
Indice de protection	IP 20
Homologations (suivant les types)	CE UK EAC

72.42

- Multifonction (MI, ME, M2, M1)

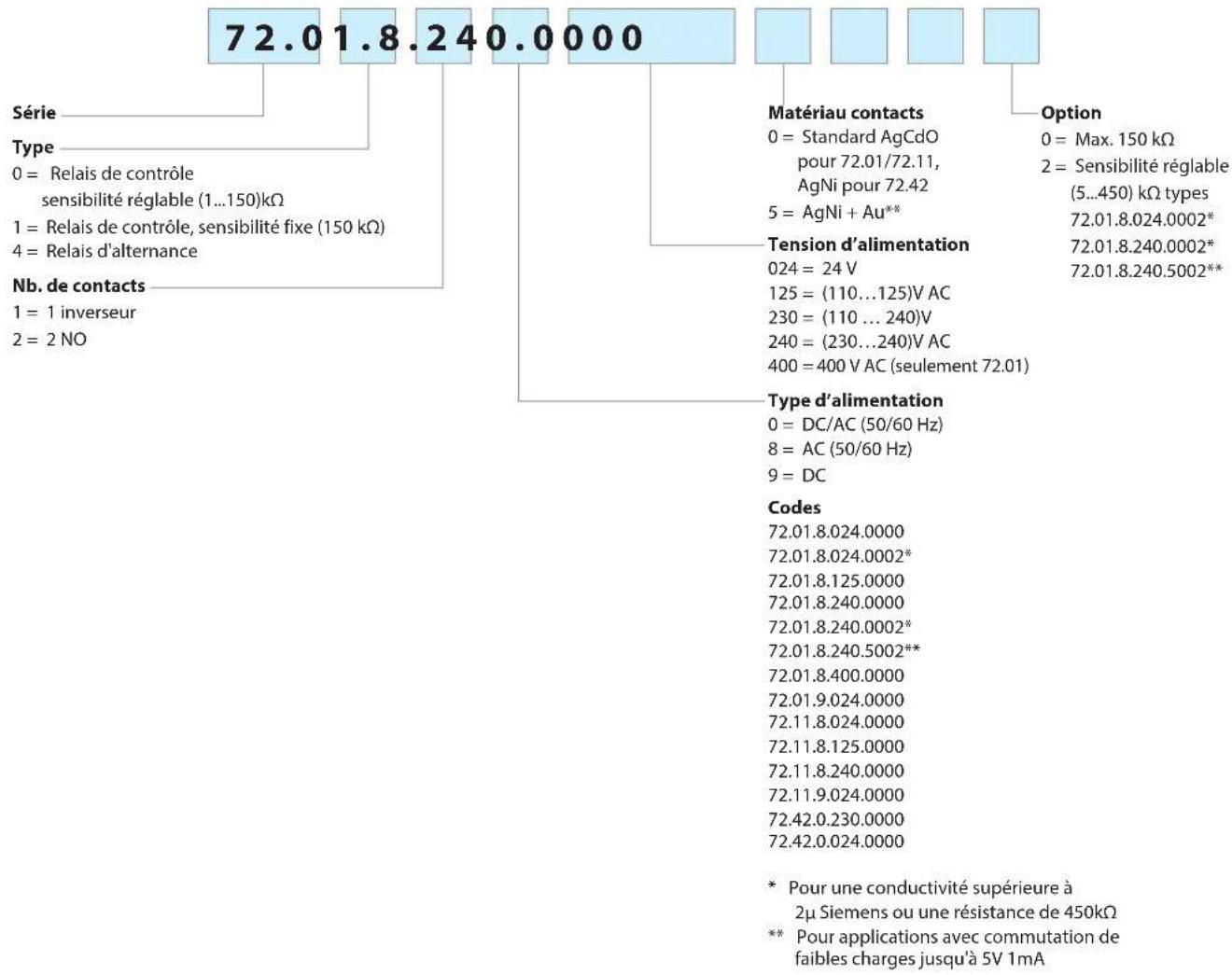

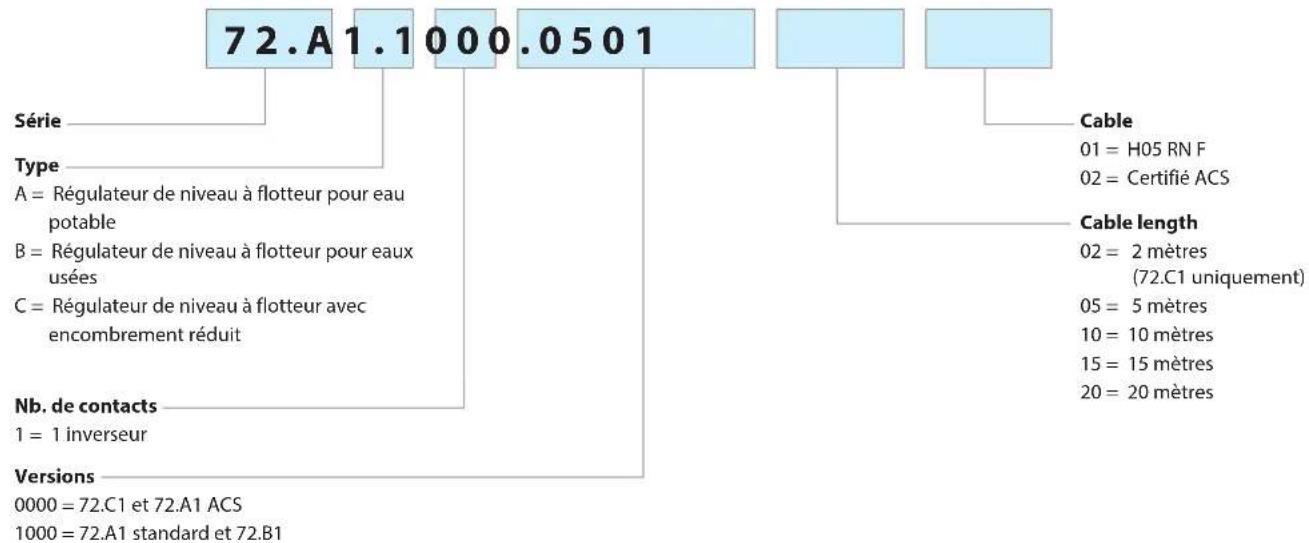

Codification

Exemple: série 72, relais de contrôle, avec sensibilité réglable, tension d'alimentation (230...240) V AC.

\section*{Caracteristiques générales}

Isolement 72.01/72.11 72.42
Isolement Rigidité diélectrique Impulsion (1.2/50 μs)
Entre alimentation et contacts 4000 V AC 6 kV 6 kV
Entre alimentation et commande (pour 110...240V uniquement) 2500 V AC — 4 kV
Entre sondes, Z1-Z2 et alimentation* 4000 V AC 6 kV —
Entre contacts et sondes 4000 V AC 6 kV —
Entre contacts ouverts 1000 V AC 1.5 kV 1.5 kV
Caracteristiques CEM
Type d'essay Normes de référence	72.01/72.11 72.42
Décharge électrique	au contact	EN 61000-4-2	4 kV	4 kV
	dans l'air	EN 61000-4-2	8 kV 8 kV
Champ électromagnétique par radiofréquence/rayonné	(80...1000 MHz)	EN 61000-4-3	10 V/m	10 V/m
	(1...2.8 GHz)	EN 61000-4-3	— 5 V/m
Transitoires rapides en salves d'alimentation (surge 1.2/50 μs)	sur les termitaux d'alimentation	EN 61000-4-4	4 kV	4 kV
	sur les bornes de commande	EN 61000-4-4	—	4 kV
Pics de tension sur les terminaux (surge 1.2/50 μs)	mode commun	EN 61000-4-5	4 kV	4 kV
	mode différentiel	EN 61000-4-5	4 kV	4 kV
Champs radioélectriques, tension en mode commun (0.15...280 MHz)	sur les termitaux d'alimentation	EN 61000-4-6	10 V	10 V (0.15...230 MHz)
	sur les bornes de commande	EN 61000-4-6	—	10 V
Creux de tension	70% UN	EN 61000-4-11	— 25 cycles
Coupures brèves		EN 61000-4-11	— 1 cycle
Emissions radioélectriques conduites	(0.15...30 MHz)	CISPR 11	classe B	classe B
Emissions rayonnées	(30...1000 MHz)	CISPR 11	classe B	classe B
Bones
Couple de serrage	Nm	0.8
Longueur de cable à dénuder	mm	9
Capacité de connexion maximale des bornes	mm²	fil rigide	fil souple
		1 x 6 / 2 x 4	1 x 4 / 2 x 2.5
		AWG	1 x 10 / 2 x 12	1 x 12 / 2 x 14
Autres données
Courant absorbé sur Z1 et Z2 (type 72.11)	mA	< 1
Courant absorbé par le signal de commande (B1-B2 et B2-B3) (type 72.42)		5 mA, 5 V
Puisance dissipée dans l'ambiance	à videW	72.01/72.11	72.42
		1.5	0.9 (1 relais ON)
	à charge nominaleW	3.2	3.0 (2 relais ON)
Longueur maximale de cable (types 72.01/72.11)	m	200 (avec cable de capacité 100nF/km)

• Il n'existe pas d'isolement électrique entre les electrodes et l'alimentation pour la version 24V DC (72.x1.9.024.0000). C'est pourquoit, pour les applications SELV, il faut utiliser une alimentation SELV évidemment non raccordée à la terre. Dans le cas d'alimentation PELV (raccordée à la terre), il convient de protéger le relais de contrôle de niveau des courants parasites, en vérifier qu'aucune des electrodes n'est raccordée à la terre. Dans la version 24V AC (72.x1.8.024.0000), il est garantit un double isolement entre les electrodes et l'alimentation grâce à la présence d'un transformateur.

Fonctions pour 72.01 et 72.11

U=Alimentation

B1 = Sonde niveau maxi
B2 = Sonde niveau mini
B3=Commun
= Contact 11-14
Z1-Z2 = Pontage de
sélection
vidange
(type 72.11)

LED Alimentation		Contact de sortie NO	Contact
			Ouvert Fermé
	Non présente Ouvert 11 - 14 11 - 12
	Présente Ouvert 11 - 14 11 - 12
	Présente	Ouvert (Temporisation en cours)	11 - 14 11 - 12
	Présente Fermé	11 - 12 11 - 14

Fonction et temporisation retard

Type 72.01

FL = Contrôle de niveau en Remplissage, retard (7 sec).
FS = Contrôle de niveau en Remplissage,retard (0.5 sec).
ES = Contrôle de niveau en Vidange, retard (0.5 sec).
EL = Contrôle de niveau en Vidange, retard (7 sec).

Type 72.11

F = Contrôle de niveau en Remplissage Z1-Z2 ouvert. Retard fixe de 1 sec. E = Contrôle de niveau en Vidange, pontage de Z1-Z2. Retard fixe de 1 sec.

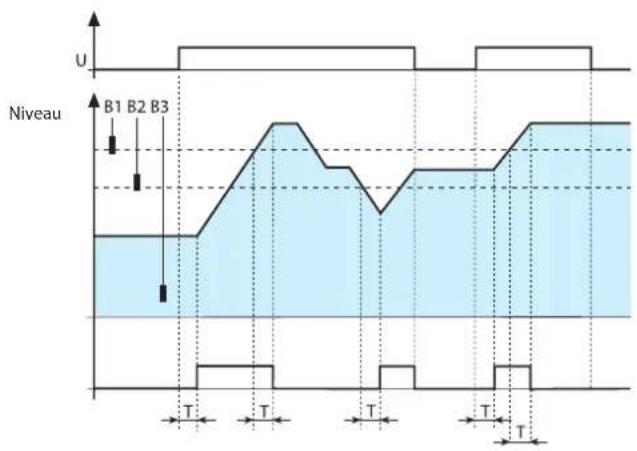

Fonction de replissage

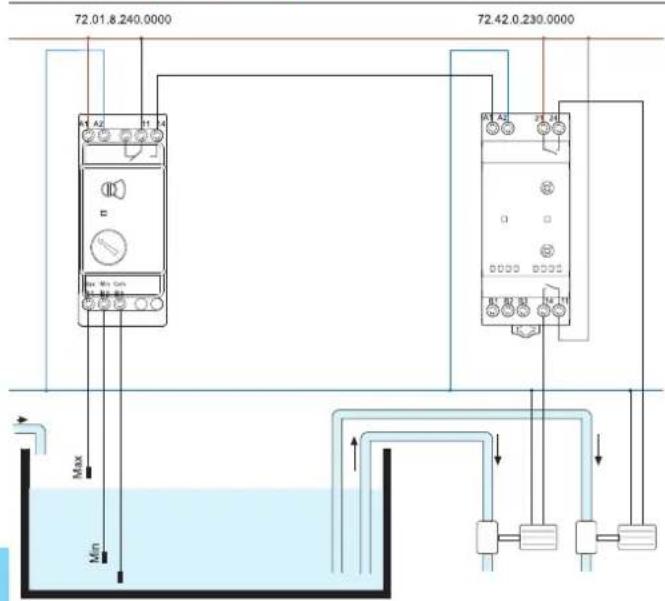

Schemas der raccordement

Exemple avec 3 sondes

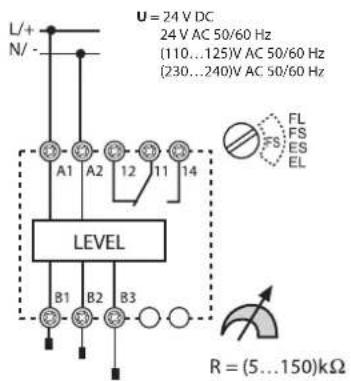

Type 72.01

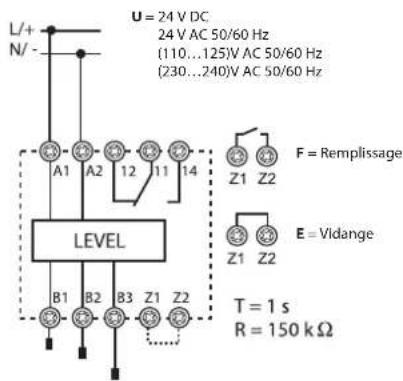

Type 72.11

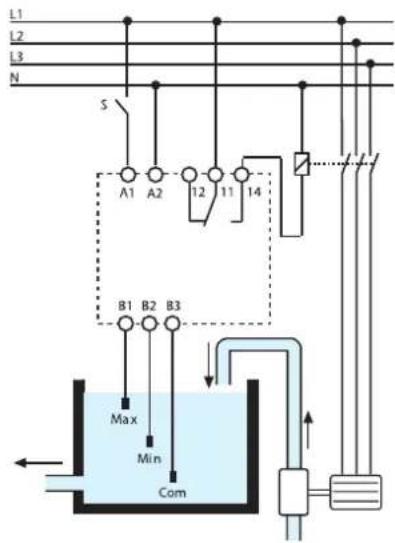

Contrôle de Remplissage :

entre niveaux mini et maxi Le niveau du liquide sera maintainu aux niveaux des sondes mini et maxi, B2 et B1.

Fermetre du contact:

Le contact se ferme :

• à l'alimentation, si le liquide se trouve sous B1 (après la fin de la temporisation retard T).
• pendant le fonctionnement normal, si le niveau du liquide descend au-dessous de B2 (après la fin de la temporisation retard T).

Ouverture du contact:

Le contact s'ouvre

• quand le liquide atteint la sonde B1(après la fin de la temporisation retard T)
• à la coupure de l'alimentation (immédiatement).

Schemas der raccordement

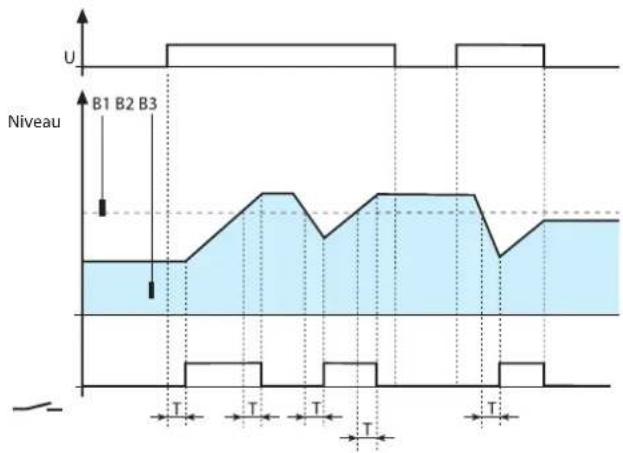

Exemple avec 2 sondes

Type 72.01

Type 72.11

Contrôle de Remplissage

d'un niveau B1 uniquement.
Le niveau de liquide sera maintainu autour du niveau de la sonde B1.

Fermetre du contact:

Le contact se ferme :

• à l'alimentation, si le liquide se trouve sous B1 (après la fin de la temporisation retard T).
• pendant le fonctionnement normal, si le niveau du liquide descend au-dessous de B1 (après la fin de la temporisation retard T).

Ouverture du contact :

Le contact s'ouvre :

• quand le liquide atteint la sonde B1(après la fin de la temporisation retard T)
• à la coupure de l'alimentation (immediatement).

Fonction de vidange

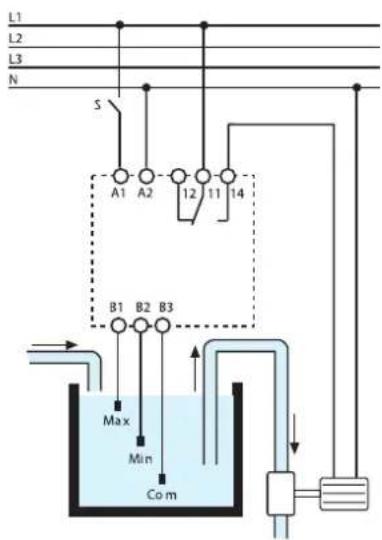

Schemas de raccordement Example avec 3 sondes

Contrôle de Vidange:

entre niveaux mini et maxi Le niveau du liquide sera maintainu aux niveaux des sondes mini et maxi, B2 et B1.

Fermetre du contact:

Ouverture du contact:

Le contact se ferme :
- à l'alimentation, si le liquide se trouve au dessus de B2 (après la fin de la temporisation retard T).
- pendant le fonctionnement normal, si le niveau du liquide atteint le niveau B1 (après la fin de la temporisation retard T).
Le contact s'ouvre
- quand le liquide descend sous le niveau de la sonde B2 (après la fin de la temporisation retard T).
- à la coupure de l'alimentation (immédiatement).

Schemas de raccordement

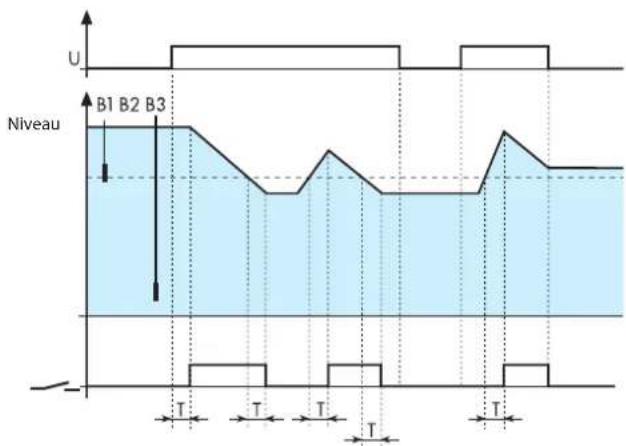

Exemple avec 2 sondes

Type 72.01

Type 72.11

Contrôle de Vidange :

d'un niveau B1 uniquement.
Le niveau de liquide sera maintainu autour du niveau de la sonde B1.

Fermetre du contact:

Le contact se ferme :

• à l'alimentation, si le liquide se trouve au-dessus de B1 (après la fin de la temporisation retard T).
• pendant le fonctionnement normal, si le niveau du liquide atteint le niveau B1 (après la fin de la temporisation retard T).

Ouverture du contact:

Le contact s'ouvre :

• quand le liquide descend sous le niveau de la sonde B1 (après la fin de la temporisation retard T).
• à la coupure de l'alimentation (immédiatement).

Applications pour 72.01 et 72.11

Fonction de REMPLISSAGE:

Exemple avec trois sondes,contacteur raccorde au contact.

Fonction de VIDANGE:

Exemple avec trois sondes, moteur de pompé directement raccordé au contact.

Le fonctionnement du relais de contrôle de niveau série 72 est basé sur l'évaluation de la résistance du liquide au moyen de trois sondes: une considérée comme "commune" (B3) dans la position la plus BASSE et deux autres pour les niveaux "maxi" et "mini" (B1 et B2). Un réserve métallique peut remplacer la sonde B3. Il est nécessaire de faire attention au type de liquide :

LIQUIDES ACCEPTES

Eau potable
Eau depuit
Eau de pluie
Eau de me
Liquides avec un faible pourcentage d'alcool
—Vin
Lait, Biere, Café
Purin
- Engrais liquides

Eau demineralisee
Carburants
Huile
Liquides avec un fort pourcentage d'alcool
Gaz liquides
- Paraffine
Glycol d'ethylene
Vernis, peintures

Fonctions pour 72.42

A1-A2=Alimentation

S1(B1-B2) = Signal de commande 1

S2(B3-B2) = Signal de commande 2

= Contact 1 (11-14) et Contact 2 (21-24)

LED1=Sortie1

LED2=Sortie2

LED
	72.42 en service sorties inactives
	Sorties inactives, tempo en cours
	Sorties inactives (pour les fonctions M1/M2 uniquement)
	Sorties activées

Schimas de raccordement

L1 N A1 B2 S1 S2 LED1 LED2	A1-A2 S1 (B1-B2) S2 (B3-B2) 11-14 21-24 LED1 LED2	(MI) Alternance des sorties relat à chaque mise sous tension de l'appareil · L'application de la tension d'alimentation aux bornes A1-A2 va fermer un seul contact. Le contact qui va se fermer alternera entre 11-14 et 21-24 à chaque mise sous tension successive de la tension d'alimentation, ce qui permet de pouvoir utiliser 2 moteurs alternatively. L'autre sortie peut être forceée par l'activation de S1 ou de S2. · Dans le but d'éviter les surcharges, le 2ème moteur ne pourrait démarrer qu'àprouse une temporisation T après le démarrage du premier moteur.
L1 N A1 B2 S1 S2 LED1 LED2	A1-A2 S1 (B1-B2) S2 (B3-B2) 11-14 21-24 LED1 LED2	(ME) Alternance des sorties relat suivant un signal de commande · La tension d'alimentation est maintainue aux bornes A1-A2. Quand il est fermé, S1 va forcer un seul contact à se fermer. Le contact qu'il fermera sera successivement 11-14 et 21-24 à chaque fermeture de S1. Ce qui assure de pouvoir utiliser les 2 moteurs alternatively. Si S2 est fermé, il va forcer les deux moteurs à démarrer, sans prendre en compte la position de S1. · Dans le but d'éviter les surcharges, le 2ème moteur ne pourrait pas démarrer sans une tempo « T » après le premier moteur.
L1 N A1 B2 S1 S2 LED1 LED2	A1-A2 S1 (B1-B2) S2 (B3-B2) 11-14 21-24 LED1 LED2	(M2) Sortie 21-24 seulement · Tension d'alimentation sur A1 A2 en permanence, la fermeture de S1 ou S2 va fermer le contact 21-24. A utiliser si la charge sur 11-14 est hors service.
	A1-A2 S1 (B1-B2) S2 (B3-B2) 11-14 21-24 LED1 LED2	(M1) Sortie 11-14 seulement · Tension d'alimentation sur A1 A2 en permanence, la fermeture de S1 ou S2 va fermer le contact 11-14. A utiliser si la charge sur 21-24 est hors service.

Fonction MI - Exemple

Le schéma ci-après montre un relais d'alternance 72.42 fonctionnant avec un relais de contrôle de niveau type 72.01.

Dans les conditions normales de fonctionnement, le niveau de liquide sera maintainu entre les sondes mini et maxi. Dans ce cas, le role du 72.42 sera d'alterner le fonctionnement des deux pompes pour équilibrer l'usure de ces apparéils.

Il n'est pas prévu de faire fonctionner les deux pompes simultanément (B1-B2-B3 non raccordés).

Fonction ME - Exemple

Le schéma ci-après montre un relais d'alternance 72.42 fonctionnant avec deux relatifs de contrôle de niveau type 72.01.

Dans les conditions normales de fonctionnement, le niveau de liquide sera maintainu entre les sondes mini et maxi. Dans ce cas, le role du 72.42 sera d'alterner le fonctionnement des deux pompes pour équilibrer l'usure de ces apparéils.

Si le niveau de liquide atteint le niveau d'alarme, alors le role du 72.42 sera de commander le fonctionnement simultané des deux pompes, grâce au signal arrivant sur B3 et provenant du relais de contrôle générant les niveaux d'alarme haute ou BASSE.

Note: en raison de la faible valeur du signal de commande du relais 72.42, il est conseilé d'utiliser les types 72.01.8.240.5002 en raison de leur capacité à commuter de faibles charges.

Schémas d'encombrement
72.01/11
Bornes à cage

72.42
Bornes à cage

Accessoires pour 72.01 et 72.11

072.01.06

Sonde avec cable pour liquide conducteur:

Utilisée pour le contrôle de niveau de liquide dans les puits et réservoirs à pression atmosphérique.

• Electrode compatible pour les applications alimentaires (conformément à la Directive Européenne 2002/72 et au code FDA paragraphe 21 partie 177):

Longueur du cable : 6 m (1.5 mm²) 072.01.06
Longueur du cable :15 m (1.5 mm²) 072.01.15

072.02.06

• Electrode pour applications en piscine avec un taux de chlore élevé, ou en piscine d'eau de mer avec un fort taux de sel : Longueur du cable: 6 m (1.5 mm²) 072.02.06

\section*{Caracteristiques générales}

Température max du liquide ^ C + 100

Matériau des electrodes Acier Inox (AISI 316L)

072.31

Sonde suspendue : 072.31
Caracteristiques générales
Température max du liquide °C +80
Serre câble mm Ø ≤ 2.5...3.5
Matériau des électrodes Acier Inox(AISI 316L)
Matériau de l'enveloppe Polypropylène
Couple de serrage max Nm 0.7
Capacité de connexion des bornes mm	1 x 2.5
	AWG1 x 14
Longueur de cable à dénuder mm 5...9

Accessoires pour 72.01 et 72.11

072.11

E

Décteur de présence d'eau:/conçu pour la détction et le report d'information de présence d'eau sur le sol.		072.11
Données techniques
Matériau des electrodes Acier Inox (AISI 301)
Caracteristiques des bornes de raccordement
Couple de serrage Nm 0.8
Capacité de connexion des bornes fil rigide filSouple mm2	1x6/2x61x6/2x4
	AWG1x 10/2x 101x 10/2x 12
Longueur de cable à dénuder mm 9
Autres données
Distance entre electrodes et sol mm 1
Diamètre des vis de fixation sur le sol Maximum M5
Diamètre maximum de cable mm 10
Longueur maximale du cable de raccordement du décteur au reliais m	200 m (avec cable de capacité 100nF/km)
Température max du liquide °C	+100

sERED COMMUNITY

Detecteur de présence d'eau pour raccordement aux bornes (B1 et B3) d'un relais de contrôle de niveau 7201 ou 7211, régé en fonction vidange (ES ou E selon le type).

Pour les applications dans les unités de réfrigeration, nous conseillons les types 7201.8024.0002 ou 7201.8230.0002 (plage de sensibilité de 5...450kOhm).

Z1, Z2 uniquely pour le type 72.11

072.51

Porte-électrodes monosonde : une borne est prévue pour l'électrode et l'autre pour la masse raccordée directement au support filtré en acier. Il est prévu avec un embout filtré G3/8" pour réservoirs métalliques (électrode non fournie).Commander le nombre adapté de porté-électrode - en supplément du relais.	072.51
Caracteristiques générales
Température max du liquide °C	+100
Pression maximale du reservoir bar	12
Serre cable mm Ø ≤ 6
Matériau des electrodes	Acier Inox (AISI 316L)

Accessoires pour 72.01 et 72.11

072.53

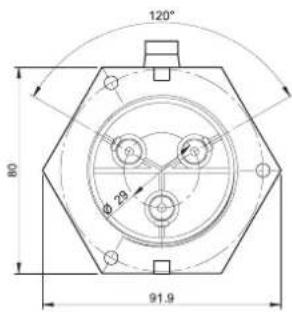

Porte-electrodes tripolaire (electrodes non fournies).

Commander le nombre adapté de porté-electrodes - en supplément du relais. 072.53

\section*{Caracteristiques générales}

Température max du liquide ^ C + 70

Matériau des electrodes Acier Inox (AISI 303)

Électrodes et raccord pour electrodes: raccorder autant d'électrodes que nécessaire pour atteindre la longueur désirée.

\section*{Caracteristiques générales}

Électrode - longueur 475 mm, filetage M4, acier inox (AlSi 316L) 072.500

Raccord pour electrode - filetage M4, acier inox (AISI 316L) 072.501

Exemple de montage : electrodes et raccord.

072.501

Maintien d'ecartement sonde tripolaire 072.503

072.503

011.01

Support de fixation pour montage sur panneau, plastique, largeur 35 mm 011.01

060.48

Plaque d'étiquettes d'identification, plastique, 48 étiquettes, 6 × 12 ~mm pour imprimante à transfert thermique CEMBRE (pour 72.42 uniquement)

060.48

019.01

Etiquette d'identification, plastique, 1 etiquette, 17× 25.5mm (pour 72.42 uniquement)

019.01

Notes sur les applications pour 72.01 et 72.11

Applications

La principale application de ces relais est le contrôle de niveau de liquides conducteurs. L'utilisation des selecteurs permet lechioix entre les fonctions de replissage ou de vidange, en utilisant dans les deux cas "la logique positive".

Le contrôle peut s'effectuer sur un seul niveau en utilisant 2 sondes ou sur deux niveaux, minimum et maximum, en utilisant 3 sondes. De plus, le type 72.01 permet, du fait de sa sensibilité régliable, de contrôler la conductivité du liquide.

Sécurité à logique positive

La série 72 peut être utilisé pour commander des pompes électriques raccordées sur le contact normalement ouvert (NO), aussi bien pour la fonction Remplissage que Vidange. La chute eventuelle de l'alimentation sur le relais interrupt la fonction en cours. Cette caractéristique est en général considérée comme un élément de sécurité.

Trop plein du réservoir de replissage

Le niveau "trop plein" du réservoir étant à évider, les éléments importants à prendre en compte sont : la puissance de la pompe, la capacité du réservoir, la position des sondes et la temporisation sélectionnee. Une temporisation minimale évite le "trop plein" mais augmente le nombre de démarrages de la pompe.

E

Prévenir le fonctionnement à sec de la pompe en fonctionnement vidange

Il faut éviter le fonctionnement à sec de la pompe. Les éléments à prendre en compte sont identiques à ceux du cas "trop plein". Une temporisation minimale réduit le risque de fonctionnement à sec mais augmente le nombre de démarrages de la pompe.

Temporisation retard

En applications résidentielles et petites applications industrielles, il est recommendé d'utiliser une temporisation retard courte si les réservoirs sont de faibles capacités et si les variations de niveau sont rapides. Pour les applications avec des réservoirs de grandes dimensions, il est conseilé d'utiliser, pour éviter des commutations féquentes, le type 72.01 avec une temporisation de 7 secondes. A noter que de faibles temporisations permettent un contrôle plus pres du niveau désiré, mais au prix d'un nombre de commutations du reliais plus important.

Durée de vie électrique du contact de sortie

La vie électrique du contact sera d'autant plus importante que la distance entre les sondes des niveaux minimum et maximum sera grande (installation avec 3 sondes). Une distance plus faibe ou le contrôle d'un seul niveau (installation avec 2 sondes) conduira a une fréquence de commutation plus grande et par consécutif a une réduction de la durée de vie électrique. De même, une temporisation retard longue augmentera la vie électrique et une temporisation courte la diminuera.

Commande de la pompe

A partir du contact du relais, il est possible de commander directement une pompe avec moteur monophasé (Pmax. = 0,55kW - 230VAC). Si l'installation requiert une fréquence de travail élevée, il est conseilé d'utiliser un relais de puissance ou un contacteur pour la commande de la pompe. Pour la commande des moteurs monophasés de puissance élevée et pour les moteurs triphasés, il est recommandé d'utiliser un contacteur.

Fuites d'eau et condensation dans les systèmes de lubrification à huile

La détction de condensats de vapeur d'eau ou de fuite dans les systèmes de lubrification peut se faire avec un contrôleur de niveau avec un détector connecté entre les bornes B1-B3 (fonction E ou ES, Z1-Z2 pontés). Les condensats de vapeur d'eau ont une faible conductivité, il est donc préférente de selectionner le reliais type 7201.8240.0002 pourvu d'une plage de sensibilité de 5 à 450 kOhms et le détector 072.11.

Contrôle de présence d'eau au sol

Afin de détector la présence d'eau au sol due à un débordement accidentel ou à une inondation, on utilise un contrôleur de niveau et un détector connecté à B1-B3 (Fonction E ou ES, Z1-Z2 pointés). Sélectionner le relais de contrôle type 7201.8240.0000 ou 7211.8240.0000 avec, dans les deux cas, le détector 072.11.

Longueur du cable et raccordement des sondes

Normalement on utilise 2 sondes pour le contrôle d'un niveau seul, ou 3 sondes pour le contrôle de deux niveaux mini et maxi. Si le réserveir est en matérieliau conductif, il est possible de l'utiliser comme commun. Il est alors raccordé en B3. La longueur maximale du cable entre les sondes et le relais est de 200m , avec une capacité inférieure ou eigale à 100nF / km . Si on doit contrcler deux niveaux différents, on peutmettre deuxrelaisde contrôle dans le même réserveir.

Note: il est possible de réaliser une liaison directe (en utilisant un contact) entre B1-B3 et B2-B3 sans utiliser les sondes, dans ce cas, il ne sera plus possible de régler la sensibilité.

Choix des sondes

Lechioix des sondes dépend du liquide à contrôle. Les sondes Type 072.01.06 et 072.51 conviennent pour la plus grande partie des applications, mais parfois, les liquides sont corrosifs et il est nécessaire d'utiliser des sondes spéciales. Celles-ci peuvent également être utilisées avec les 72.01 et 72.11.

Installation sur site

Pour confirmer que la sensibilité du relais par rapport à la résistance entre les electrode est correcte, certaines verifications doivent être effectuees. Pour plus de facilité, il est conseilé d'utiliser la fonction replliassage avec la tempo la plus courte (FS).

Installation

Suivre les opérations suivantes pour l'utilisation correcte du relais : 72.01

Selectionner la fonction "FS" (Remplissage avec retard de 0.5s) et afficher la sensibilité à 5 kΩ. S'assurer que les sondes sont immergées dans le liquide. Attende que le contact du relais soit fermé. Ensuite, tourner lentement le selector et de la sensibilité vers la valeur de 150 kΩ jusqu'à ce que le contact du relais s'ouvre (LED rouge clignotante lentement). Si le contact du relais ne s'ouvre pas, contrôler que les sondes soient bien immergées dans le liquide, ou que le liquide n'ait pas une résistance trop élevée ou que les sondes ne soient pas trop éloignées l'une de l'autre. Enfin, selectionner la fonction Remplissage ou Vidange et vérifier que le relais fonctionne comme prévu.

72.11

Selectionner la fonction Remplissage (bornes Z1 et Z2 ouvertes). S'assurer que toutes les sondes sont immergees dans le liquide, la sonde B3 étant deconnectee, le contact du relais devra être fermé. Raccorder la sonde B3, le contact de sortie du relais devra s'ouvoir (LED rouge clignotante lentement). Si le contact du relais ne s'ouvre pas, contrôle que les sondes soient bien immergees dans le liquide, ou que le liquide n'ait pas une résistance trop élevé ou que les sondes ne soient pas trop eloignées l'une de l'autre. Enfin, selectionner la fonction Remplissage ou Vidange et vérifier que le relais fonctionne comme prévu.

Régulateurs de niveau à flotteur permettant le contrôle de niveau liquide

• 1 inverseur
  10 A (charge résistive)
  8 A (charge inductive)
• Longueur de cable: 5 m, 10 m, 15 m ou 20 m
• Utilisation en fonction vidange ou replissage
• Matériau des contacts AgNi

72.A1.1000.xxxx 72.A1.0000.xx02 72.B1.1000.xxxx

Flotteur pour installations hydrauliques et eaux charges
Fourni avec contre-poids (110gr) avec presse-étoupe

Flotteur pour liquides alimentaires et eau potable
Utilisable pour applications en piscine avec un taux de chloré élevé ou en piscine d'eau de mer avec un fort taux de sel
- Fourni avec contre-poids (110gr) avec presse-étoupe
Cable et plastiques certifiés ACS pour usage alimentaire

Flotteur pour installations d'eaux vannes avec résidus en suspension, eaux industrielles et stations de releverage

• Homologation TÜV avec cable H05 RN F

Pour les schémas d'encombrement voir page 19

\section*{Caracteristiques générales}

Configuration des contacts 1 inverseur 1 inverseur	1 inverseur
Courant nominal A 10 A (8 A) 10 A (8 A) 10 A (8 A)
Tension nominale V AC 250 250 250
Indice de protection IP 68 IP 68 IP 68
Température maximale du liquide °C +45	+45	+45
Pression maximale BAR	10	10	10
Câble	H05 RN F*	ACS	H05 RN F*
Matériau du corps	Polypropylène	Polypropylène	Polypropylène
Homologations (suivant les types)	CE UK EAC △	CE UK ACS	CE UK EAC △

Regulateurs de niveau à flotteur permettant le contrôle de niveau liquide

• 1 inverseur
  10 A (charge résistive)
  8 A (charge inductive)
• Encombrement réduit adapté pour des espaces restreints
• Interrupteur pour une utilisation en automatique (ON/OFF) ou manuelle (marche force ON)
• Longueur de cable: 2 m
• Utilisation en fonction vidange ou replissage

NEW 72.C1.0000.0201

• Encombrement réduit adapté pour des espaces restreints
• Contact magnétique
• Longueur de cable: 2 m

Interrupteur automatique/manuel

• Homologation TÜV avec cable H07 RN F

Pour les schémas d'encombrement voir page19

\section*{Caracteristiques générales}

Configuration des contacts 1 inverterur
Courant nominal A 10 A (8 A)
Tension nominale V AC 250
Charge mini commutable mW (V/mA) 1200 (12/100)
Pouvoir de coupure en DC1 6 A - 30 V DC
Indice de protection IP 68
Température maximale du liquide °C +50
Profondeur maximale m	10
Câble	H07 RN F*
Matériau du corps	Polypropylène
Homologations (suivant les types)	CE UK EAC △

Codification

Exemple:serie72,regulateurnde niveaàflotteur,1contactinverseur.

Accessoires - Inclus dans le packaging

Kit de fixation pour type 72.A1

Contre-poids (110gr) pour type 72.A1. A fixer au cable pour permettre le réglage du niveau et limiter les démarrages intempestifs.

Support de fixation pour simplifier le montage du 72.C1 sur paroi ou sur tube.

Applications

Type 72.A1

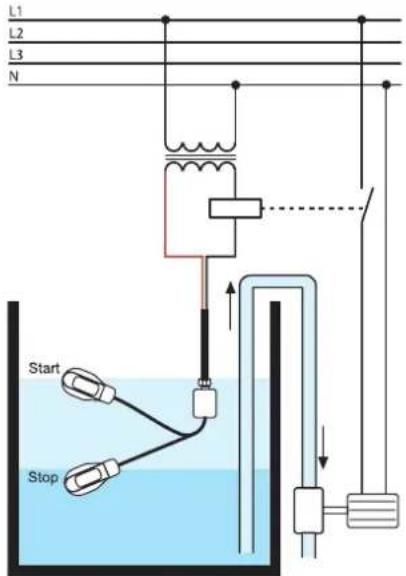

Fonction vidange

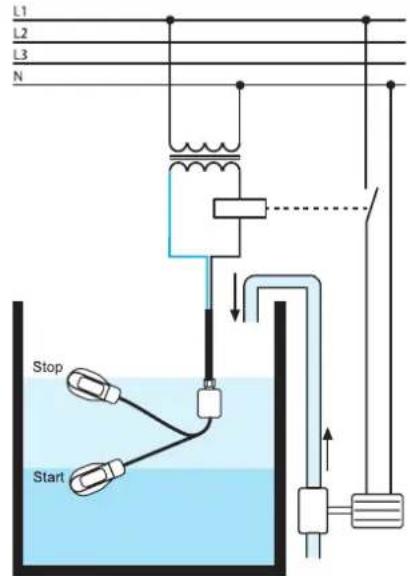

Fonction replissage

E

Si on raccorde le fil noir et le fil marron, le circuit se ferme quand le flotteur est en haut et s'ouvre quand le flotteur est en bas. Attention: on doit isoler le fil bleu.

Si on raccorde le fil marron et le fil bleu, le circuit s'ouvre quand le flotteur est en haut et se ferme quand le flotteur est en bas. Attention : on doit isoler le fil noir.

Type 72.B1
Fonction vidange Fonction remplissage

Si on raccorde le fil noir et le fil marron, le circuit se ferme quand le flotteur est en haut et s'ouvre quand le flotteur est en bas. Attention: on doit isoler le fil bleu.

Si on raccorde le fil marron et le fil bleu, le circuit s'ouvre quand le flotteur est en haut et se ferme quand le flotteur est en bas. Attention : on doit isoler le fil noir.

Examples

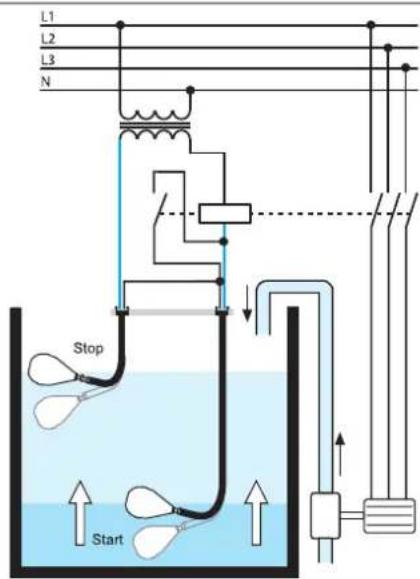

Type 72.C1

La cuve commence a se replir.

L'eau atteint le niveau Max et soulee les flotteurs.

Les flotteurs ferment le contact magnétique. La pompe est actionnée et la cuve se vide.

L'eau atteint le niveau Min et le poids du flotteur déclanche le contact magnétique.

Le niveau Min arrête la pompe.

Fonctions

Vidange: Lorsque des fil noirs et marrons sont utilisés, le circuit s'ouvre quand le flotteur est en position basse et se ferme quand le flotteur est en position haute. Remarque: le fil bleu/gris doit être isolé.

Remplissage: Lorsque des fil noirs et bleus/gris sont utilisés, le circuit se ferme quand le flotteur est en position basse et s'ouvre quand le flotteur est en position haute. Remarque: le fil marron doit être isolé.

Note: le fil de terre est toujours le vert/jaune

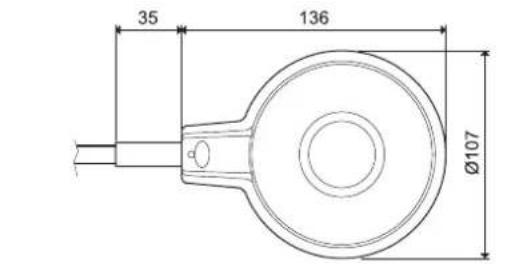

Schémas d'encombrement

Type 72.A1-xx02

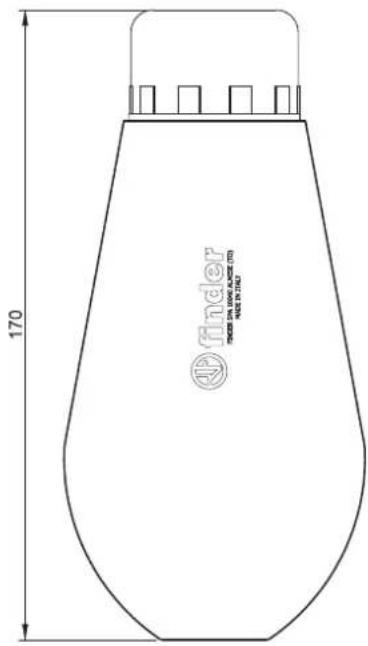

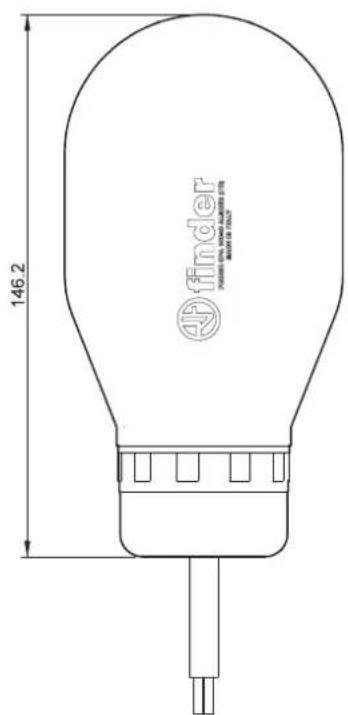

Type 72.A1 Type 72.B1

Schémas d'encombrement
Type 72.C1
