12.21 - Commutateur Finder - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur horaire numerique programmable
Marque	Finder
Modele	12.21
Alimentation	Secteur 230 V~50 Hz, pile de secours CR2450 3 V
Dimensions approx.	45 x 45 x 25 mm
Poids approx.	50 g
Fonctions principales	Programmation hebdomadaire marche/arret, commutation manuelle, impulsion de duree reglable, programme vacances, verrouillage par code PIN
Nombre de canaux	1 ou 2 (selon version)
Affichage	Ecran LCD avec retroeclairage
Capacite de programmation	Jusqu'a 56 pas de commutation
Reserve de marche	Pile de secours pour maintien de l'heure
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs ou de solvants.
Securite	Installation et montage reserves aux electriciens qualifies. Respecter les indications de tension et de frequence.
Pieces detachees et reparabilite	Pile de secours CR2450 remplacable. En cas de defaut, contacter le service apres-vente.
Informations generales	Interrupteur horaire conforme aux normes europeennes. Utilisation en interieur.

FOIRE AUX QUESTIONS - 12.21 Finder

Comment mettre en service l'interrupteur horaire Finder 12.21 ?

A la mise sous tension, l'appareil est en veille. Appuyez sur la touche OK pendant 1 seconde pour activer l'afficheur. Selectionnez ensuite la langue, la date et l'heure avec les touches + et -, puis validez avec OK.

Comment programmer une commutation marche/arret simple ?

Depuis le mode automatique, appuyez sur M pour entrer dans le menu. Selectionnez Programme puis Nouveau programme. Choisissez le canal (A ou B), puis marche ou arret. Reglez les jours souhaites (Oui/Non pour chaque jour) et l'heure de commutation. Validez avec OK.

Que signifie le symbole P sur l'ecran ?

Le symbole P indique une commutation permanente. L'etat de la sortie (marche ou arret) est maintenu jusqu'a une nouvelle action manuelle. Pour activer ou desactiver ce mode, appuyez sur la touche correspondante (A ou B) pendant 3 secondes.

Comment regler l'heure d'ete/hiver automatiquement ?

Dans le menu Reglages, selectionnez Heure d'ete. Vous pouvez choisir la regle europeenne (passe automatique le dernier dimanche de mars et octobre) ou la desactiver. Validez avec OK.

Comment utiliser le programme vacances ?

Dans le menu Programme, selectionnez Nouveau programme, puis le canal souhaite, et choisissez permanent. Reglez les dates de debut et fin de la periode (jour par jour). Pendant cette periode, la sortie reste dans l'etat choisi (marche ou arret).

Comment verrouiller l'interrupteur horaire avec un code PIN ?

Allez dans le menu Options puis PIN-Code. Vous pouvez activer, desactiver ou modifier un code a 6 chiffres. Une fois active, le code est necessaire pour acceder a la programmation. En cas d'oubli, contactez le service apres-vente.

Comment effectuer une remise a zero de l'appareil ?

Appuyez simultanement sur les 4 touches (M, +, -, OK) pendant 2 secondes. La date et l'heure sont effacees mais les programmes de commutation sont conserves. Pour une remise a zero complete, procedez comme lors de la premiere mise en service.

Quelle pile de secours utiliser ?

L'appareil utilise une pile de type CR2450 (3 V, lithium). Elle permet de conserver l'heure et les programmes en cas de coupure secteur. Remplacez-la lorsque le symbole de pile faible apparait.

Comment modifier un programme existant ?

Dans le menu Programme, selectionnez Programme modifier. Choisissez le canal, puis selectionnez la commutation a modifier. Vous pouvez changer les jours, l'heure ou le type (marche/arret/impulsion). Validez avec OK.

Que faire si l'ecran reste eteint ?

Verifiez d'abord que l'alimentation secteur est presente. Si oui, appuyez sur la touche OK pendant 1 seconde pour sortir de veille. Si l'ecran ne s'allume toujours pas, verifiez la pile de secours (CR2450) et remplacez-la si necessaire. Si le probleme persiste, contactez le service apres-vente.

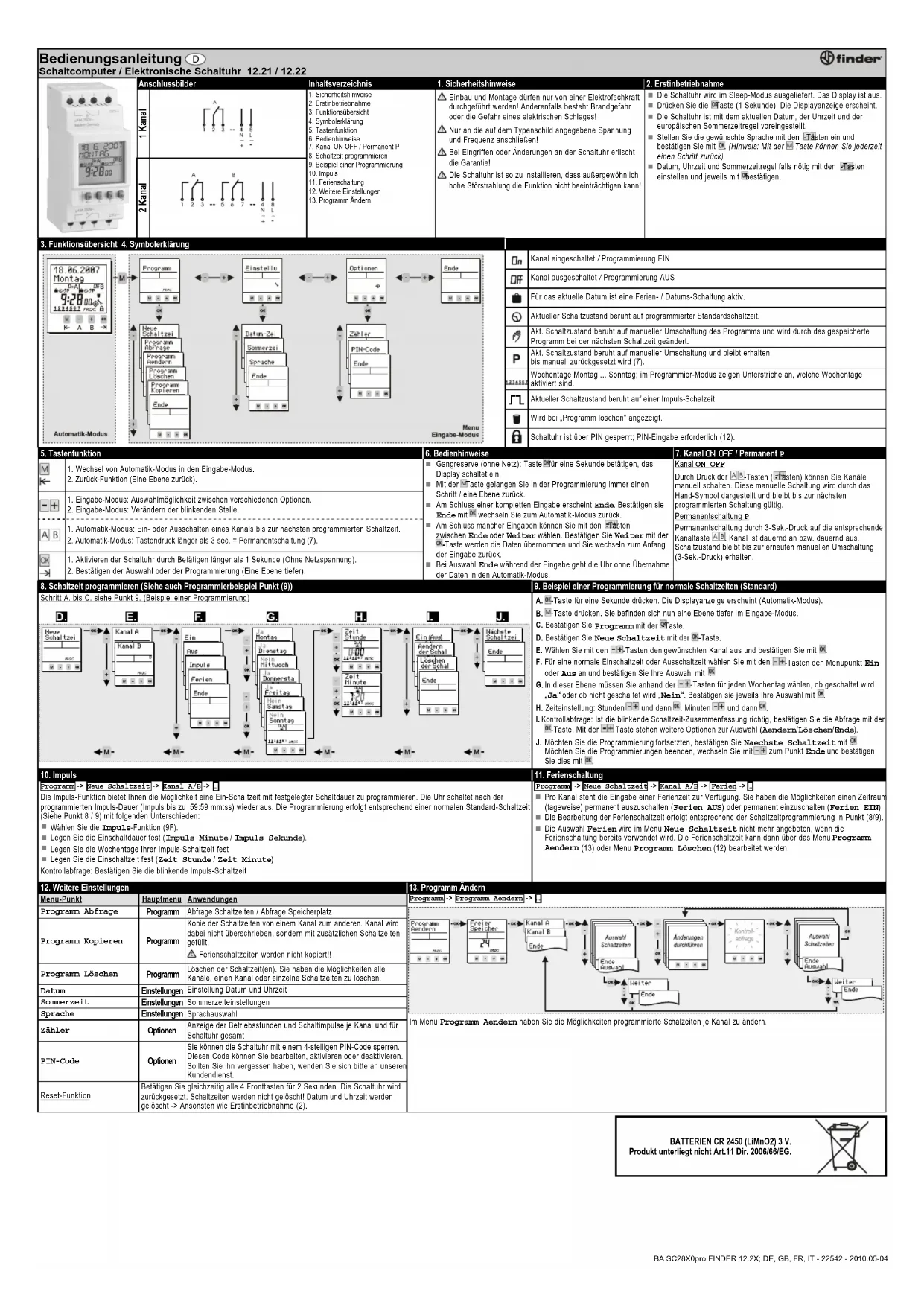

MODE D'EMPLOI 12.21 Finder

Schéma de raccordement

1 canal 2 canaux

Sommaire

1. Instructions de sécurité
2. Mise en service
3. Sommaire des fonctions
4. Légende des symboles
5. Fonction des touches
6. Notes de service
7. Canal ON OFF / Permanent P
8. Programmer une commutation
9. Exemple de programmation
10. Impulsion
11. Programme vacances
12. Autres réglages

13. Modifier le programme

14. Instructions de sécurité

⚠ L'installation et le montage ne doivent être effectués que par les électriens! Sinon il y a danger d'incendie ou d'électrocution.
⚠ Striclement respecter les indications de tension et de fréquence mentionnées sur la plaque d'identité!
Aucun droit de garantie en cas de manipulations et de modifications de l'appareil.
A L'interrupteur est à installer de telle façon que celui-ci ne soit pas soumis aux rayonnements pertubateurs pouvant nuire à sa fonction.

1. Mise en service

2. A sa fourniture, l'interrupteur horaire est à l'état de veille, l'afficheur est etteint.

3. Actionner la touche pendant 1 seconde pour activer l'appareil.
   La date et l'heure correspondent à la règle européenne pour l'horaire d'été.
   ■ Sélectionner le langage souhaité avec les touches - + et valider avec OK.
   (Remarque: Avec la touche M vous pouvez toujours revenir un pas en arrière)
   Si nécessaire sélectionner la date, l'heure et la règle pour l'horaire d'été avec les touches et valider en actionnant.

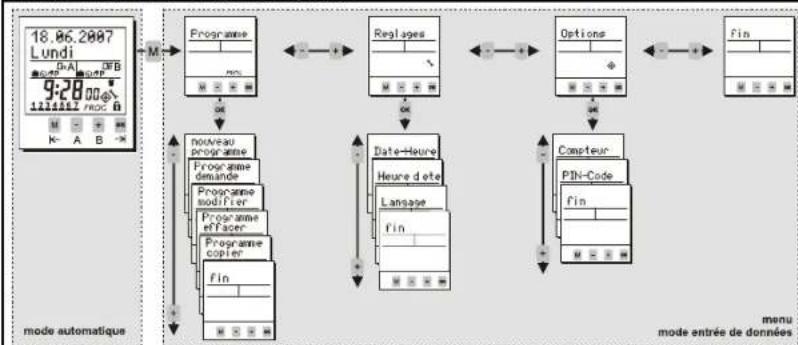

4. Sommaire des fonctions 4. Légende des symboles

On	Canal marche
ORF	Canal arrêt
	Un programme vacances ou daté est activé pour la date actuelle.
	L'état actuel est basé sur un horaire de commutation standard.
	L'état actuel est issu d'une commutation manuelle. Cet état sera modifié par le programme à la prochaine commutation.
P	L'état actuel est basé sur une commutation manuelle. Cet état sera modifié par la prochaine action manuelle (7)
	Jours de semaine lundi ... dimanche; les jours soulignés sont activés.
	L'état actuel correspond à une commutation par impulsion.
	Ce symbole est visualisé s'il y a , effacement du programme*
	L'interrupteur horaire est verrouillé; la connaissance du PIN est indispensable pour déverrouiller l'appareil(12).

1. Fonction des touches

M←	1. Passage du mode automatique au mode entrée de données.2. Fonction un pas en arrêté
-+	1. Mode entrée de données: Sélection de plusieurs options.2. Mode entrée de données: déplacement de la position clignotante.
A B	1. Mode automatique: Marchelarrêt d'un canal jusqu'à la prochaine commutation programmée.2. Mode automatique : Touche actionnée plus de 3 secondes = état permanent (7).
OX→	1. Activer l'interrupteur en actionnant la touche pendant plus de 1 seconde (appareil hors-tension)2. Valider la sélection ou la programmation.

1. Notes de service

Réserve de marche (hors-tension): Actionner la touche pendant une seconde. L'afficheur est activé.

La touche permet d'avancer ou de reculer d'un pas dans la programmation.

fin est visualisé à la fin d'une entrée de données. Valider fin avec pour revenir au mode automatique.

A l'aide des touches passer de fin à continuer et valider avec pour revenir à l'entrée des données.

La sélection fin pendant l'entrée des données déclenche le passage au mode automatique, les données ne sont pas enregistrées.

1. Canal ON OFF / Permanent P

Canal ON/OFF

Actionner les touches AB (touches pour provoquer une commutation manuelle des canaux correspondants. Cette action est symbolisée par la main, qui reste visualisée jusqu'à la prochaine commutation programmée.

Commutation permanente P

La commutation est permanente en actionnant pendant 3 secondes la touche AD canal correspondant. L'état de la sortie (contact fermé ou contact ouvert) est maintenu jusqu'à une nouvelle commutation manuelle (3 secondes sur la touche)

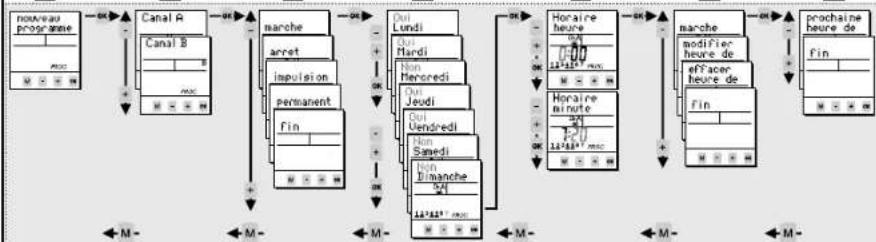

8. Programmer une commutation (voir aussi l'exemple de programmation au point (9))

Actions A. à C. voir point 9. (exemple de programmation)

D.
E.

9. Exemple de programmation pour commutations normales marche/arrêt (Standard)

A. Actionner la touche OK pendant une seconde. Visualisation du mode automatique.

B. Actionner la touche M pour accéder au niveau entrée de données.

C. Valider Programme avec la touche

D. Activer nouveau programme avec la touche OK

E. Sélectionner à l'aide des touches -+ le canal souhaité et valider avec CK

F. Pour réaliser une commutation normale sélectionner avec les touches ± le menu marche ou arrêt et valider le choix avec 04.

G. A celle étape vous pouvez / devez confirmer à l'aide des touches — et pour chaque jour de semaine si une commutation est souhaitée, Oui" ou non souhaitée, Non". Valider avec

H. Réglage de l'heure -+ suivit de OK et des minutes -+ suivit de OK

I. Vérification: Si le contenu clignant est correct, valider les données avec la touche OK.

La touche -+ offre plusieurs options (Modifier'effacer'fin).

J. Pour continuer la programmation confirmer prochaine heure de commutation avec OK. Pour terminer la programmation passer au point fin en utilisant — + et valider avec OK.

10. Impulsion

Programme -> Nouveau programme -> Canal A/B -> ...

La fonction impulsion permet de réaliser une commutation de durée déterminée.
A la fin de l'impulsion( Impulsion jusqu'à 59:59 mm:ss ), l'interrupteur horaire revient automatiquement à sa position initiale.
La programmation est effectuée comme pour une commutation standard (voir point 8 / 9) avec les dérogations suivantes:
■ Sélectionner la fonction Impulsion (9F).
■ Déterminer la durée d'enclenchement (impulsion minute / impulsion seconde).
Programmer les jours de semaine
■ Programmer l'heure d'enclenchement (Horaire heure / Horaire minute)
Contrôle: Valider la commutation par impulsion clignotante

11. Programme vacances

Programme -> nouveau programme -> Canal A/E -> permanent ->
- Chaque canal peut être associé à un programme vacances. Il est possible de mettre une sortie hors service (permanent arrêt) ou d'activer une sortie (permanent marche) en permanence pour une certaine période (jour par jour).
Le programme vacances est traité conformément à la programmation pour commutation mentionnée au point (8 / 9).
La sélection permanent au niveau du menu nouveau programme n'est plus accessible, lorsque le programme vacances est déjà utilisé.
La commutation vacances peut alors être traitée au niveau du menu Programme demande (13) ou Programme effacer (12).

1. Autres réglages

Menu	Menu principal	Applications
Programme demande	Programme	Heures de commutation / nombre de pas de programme
Programme copier	Programme	Cople des heures de commutation d'un canal à un autre. Le canal n'est pas effacé, les heures de commutation copiées sont tout simplement ajoutées.⚠ Les programmes vacances ne sont pas copiés!!
Programme effacer	Programme	Permet d'effacer le programme sur tous les canaux, ou sur un seul canal ou seulement des pas de programme.
Date-Heure	Réglages	Programmation de la date et de l'heure
Heure d été	Réglages	Réglage de l'horaire été / hiver
Langage	Réglages	Choix du langage
Compteur	Options	Affichage des heures de marche et du nombre de commutations pour chaque canal et affichage du total de l'interrupteur horaire
PIN-Code	Options	L'interrupteur horaire peut être verrouillé grâce à un code PIN de 6 chiffres. Ce code peut être modifié, activé ou désactivé. En cas d'oubli ou de porte de ce code, contacter notre service après-vente.
Fonction remise à zéro	Appuyer simultanément sur les 4 touches pendant 2 secondes. L'interrupteur est remis à zéro. Les heures de commutation ne sont pas effacées! La date et l'heure sont effacées -> sinon procéder comme à la mise en service (2).

1. Modifier le programme

Programme modifier	Programme modified
Programme modifier	Memoire libre
Channel ACanal Bfin	Selection heuresde commutation
Selection terminues	valuder lesmodifications
Selection terminues	Verificationdu programme
Selection terminues	Selection heuresde commutation
Continuerfin	continuerfin

Le menu Programme modifier permet de modifier les commutations programmées au niveau de chaque canal.

PILES CR 2450 (LiMnO2) 3 V.

Produit exempt Art.11 Dir. 2006/66/CE.
