12.21.8.230.0000 - Commutateur Finder - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur horaire numérique
Marque	Finder
Modèle	12.21.8.230.0000
Catégorie	Commutateur
Alimentation	230 V AC, 50-60 Hz
Nombre de canaux	2 (A et B)
Affichage	Écran LCD
Pile de sauvegarde	CR2450 (LiMnO2) 3 V
Réserve de marche	Oui (activation par touche)
Fonctions principales	Programmation horaire, impulsion, programme vacances, commutation manuelle, permanent
Nombre de pas de programme	Non précisé, mais mémoire libre pour plusieurs commutations
Durée d'impulsion	Jusqu'à 59 min 59 s
Réglage horaire été/hiver	Automatique (règle européenne)
Protection par code PIN	Oui (6 chiffres)
Compteur	Affichage des heures de marche et nombre de commutations par canal
Installation	Par électricien qualifié
Dimensions	Environ 72 x 72 x 30 mm (standard encastré)
Poids	Environ 100 g
Entretien	Aucun entretien particulier, nettoyer avec un chiffon sec
Réparabilité	Pièces détachées non disponibles pour l'utilisateur, contacter SAV
Température de fonctionnement	Non spécifiée, usage intérieur

FOIRE AUX QUESTIONS - 12.21.8.230.0000 Finder

Comment mettre en service l'interrupteur horaire ?

Appuyez sur la touche OK pendant au moins 1 seconde pour sortir du mode veille. L'écran s'allume. Suivez ensuite les étapes de sélection de la langue, de la date et de l'heure.

Comment programmer une commutation marche/arrêt ?

Depuis le mode automatique, appuyez sur M pour accéder au menu. Validez Programme avec OK, puis choisissez Nouveau programme. Sélectionnez le canal (A ou B), le type de commutation (marche ou arrêt), les jours de semaine, l'heure, puis validez.

Comment régler l'impulsion ?

Dans le menu Nouveau programme, après avoir choisi le canal, sélectionnez la fonction Impulsion au lieu de marche/arrêt. Définissez la durée d'enclenchement (minutes:secondes) et programmez l'heure de déclenchement.

Que faire si l'écran reste éteint ?

L'appareil est en mode veille. Appuyez sur la touche OK pendant 1 seconde pour l'activer. Si rien ne se produit, vérifiez l'alimentation électrique et la pile de sauvegarde.

Comment activer le programme vacances ?

Dans le menu Nouveau programme, après avoir sélectionné le canal, choisissez Permanent puis réglez la durée (jour par jour) et l'état souhaité (marche ou arrêt). Le programme vacances est prioritaire sur les commutations normales.

Comment verrouiller l'appareil avec un code PIN ?

Allez dans le menu Options puis PIN-Code. Vous pouvez activer, désactiver ou modifier le code à 6 chiffres. Une fois activé, l'appareil demande le code pour toute modification.

Comment effacer un programme ?

Dans le menu Programme, sélectionnez Programme effacer. Vous pouvez effacer tous les canaux, un seul canal, ou des pas de programme spécifiques.

Comment copier un programme d'un canal à l'autre ?

Utilisez la fonction Programme copier dans le menu Programme. Sélectionnez le canal source et le canal destination. Les heures de commutation sont ajoutées sans effacer les existantes.

Que faire en cas d'oubli du code PIN ?

Contactez le service après-vente de Finder. Il n'est pas possible de réinitialiser le PIN par l'utilisateur.

Comment effectuer une remise à zéro ?

Appuyez simultanément sur les 4 touches (M, -, +, OK) pendant 2 secondes. Cela réinitialise la date et l'heure mais conserve les programmes de commutation. Reconfigurez ensuite la date et l'heure comme à la mise en service.

MODE D'EMPLOI 12.21.8.230.0000 Finder

Schéma de raccordement

1 canal 2 canaux

Sommaire

1. Instructions de sécurité
2. Mise en service
3. Sommaire des fonctions
4. Légende des symboles
5. Fonction des touches
6. Notes de service
7. Canal ON OFF / Permanent P
8. Programmer une commutation
9. Exemple de programmation
10. Impulsion
11. Programme vacances
12. Autres réglages

13. Modifier le programme

14. Instructions de sécurité

⚠ L'installation et le montage ne doivent être effectués que par les électriens! Sinon il y a danger d'incendie ou d'électrocution.
⚠ Striclement respecter les indications de tension et de fréquence mentionnées sur la plaque d'identité!
Aucun droit de garantie en cas de manipulations et de modifications de l'appareil.
A L'interrupteur est à installer de telle façon que celui-ci ne soit pas soumis aux rayonnements pertubateurs pouvant nuire à sa fonction.

1. Mise en service

2. A sa fourniture, l'interrupteur horaire est à l'état de veille, l'afficheur est etteint.

3. Actionner la touche pendant 1 seconde pour activer l'appareil.
   La date et l'heure correspondent à la règle européenne pour l'horaire d'été.
   ■ Sélectionner le langage souhaité avec les touches - + et valider avec OK.
   (Remarque: Avec la touche M vous pouvez toujours revenir un pas en arrière)
   Si nécessaire sélectionner la date, l'heure et la règle pour l'horaire d'été avec les touches et valider en actionnant.

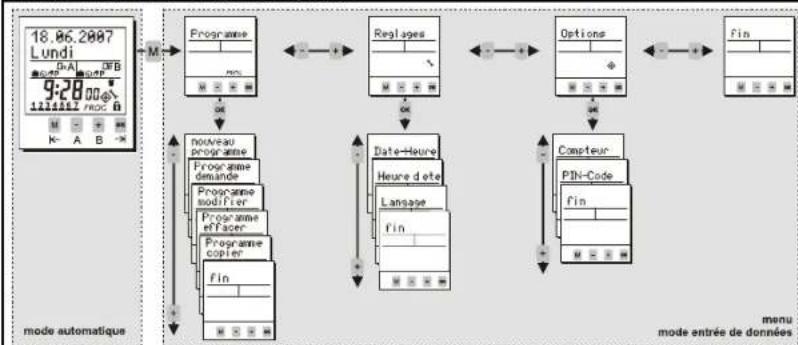

4. Sommaire des fonctions 4. Légende des symboles

On	Canal marche
ORF	Canal arrêt
	Un programme vacances ou daté est activé pour la date actuelle.
	L'état actuel est basé sur un horaire de commutation standard.
	L'état actuel est issu d'une commutation manuelle. Cet état sera modifié par le programme à la prochaine commutation.
P	L'état actuel est basé sur une commutation manuelle. Cet état sera modifié par la prochaine action manuelle (7)
	Jours de semaine lundi ... dimanche; les jours soulignés sont activés.
	L'état actuel correspond à une commutation par impulsion.
	Ce symbole est visualisé s'il y a , effacement du programme*
	L'interrupteur horaire est verrouillé; la connaissance du PIN est indispensable pour déverrouiller l'appareil(12).

1. Fonction des touches

M←	1. Passage du mode automatique au mode entrée de données.2. Fonction un pas en arrêté
-+	1. Mode entrée de données: Sélection de plusieurs options.2. Mode entrée de données: déplacement de la position clignotante.
A B	1. Mode automatique: Marchelarrêt d'un canal jusqu'à la prochaine commutation programmée.2. Mode automatique : Touche actionnée plus de 3 secondes = état permanent (7).
OX→	1. Activer l'interrupteur en actionnant la touche pendant plus de 1 seconde (appareil hors-tension)2. Valider la sélection ou la programmation.

1. Notes de service

Réserve de marche (hors-tension): Actionner la touche pendant une seconde. L'afficheur est activé.

La touche permet d'avancer ou de reculer d'un pas dans la programmation.

fin est visualisé à la fin d'une entrée de données. Valider fin avec pour revenir au mode automatique.

A l'aide des touches passer de fin à continuer et valider avec pour revenir à l'entrée des données.

La sélection fin pendant l'entrée des données déclenche le passage au mode automatique, les données ne sont pas enregistrées.

1. Canal ON OFF / Permanent P

Canal ON/OFF

Actionner les touches AB (touches pour provoquer une commutation manuelle des canaux correspondants. Cette action est symbolisée par la main, qui reste visualisée jusqu'à la prochaine commutation programmée.

Commutation permanente P

La commutation est permanente en actionnant pendant 3 secondes la touche AD canal correspondant. L'état de la sortie (contact fermé ou contact ouvert) est maintenu jusqu'à une nouvelle commutation manuelle (3 secondes sur la touche)

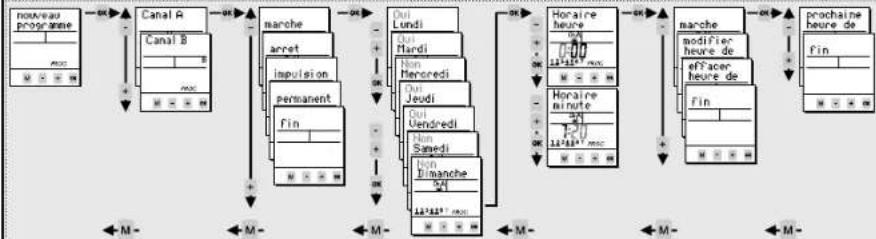

8. Programmer une commutation (voir aussi l'exemple de programmation au point (9))

Actions A. à C. voir point 9. (exemple de programmation)

D.
E.

9. Exemple de programmation pour commutations normales marche/arrêt (Standard)

A. Actionner la touche OK pendant une seconde. Visualisation du mode automatique.

B. Actionner la touche M pour accéder au niveau entrée de données.

C. Valider Programme avec la touche

D. Activer nouveau programme avec la touche OK

E. Sélectionner à l'aide des touches -+ le canal souhaité et valider avec OK

F. Pour réaliser une commutation normale sélectionner avec les touches ± le menu marche ou arrêt et valider le choix avec 04.

G. A celle étape vous pouvez / devez confirmer à l'aide des touches — et pour chaque jour de semaine si une commutation est souhaitée, Oui" ou non souhaitée, Non". Valider avec

H. Réglage de l'heure -+ suivit de OK et des minutes -+ suivit de OK

I. Vérification: Si le contenu clignant est correct, valider les données avec la touche OK.

La touche -+ offre plusieurs options (Modifier'effacer'fin).

J. Pour continuer la programmation confirmer prochaine heure de commutation avec OK. Pour terminer la programmation passer au point fin en utilisant + et valider avec OK.

10. Impulsion

Programme -> Nouveau programme -> Canal A/B -> ...

La fonction impulsion permet de réaliser une commutation de durée déterminée.
A la fin de l'impulsion( Impulsion jusqu'à 59:59 mm:ss ), l'interrupteur horaire revient automatiquement à sa position initiale.
La programmation est effectuée comme pour une commutation standard (voir point 8 / 9) avec les dérogations suivantes:
■ Sélectionner la fonction Impulsion (9F).
■ Déterminer la durée d'enclenchement (impulsion minute / impulsion seconde).
Programmer les jours de semaine
■ Programmer l'heure d'enclenchement (Horaire heure / Horaire minute)
Contrôle: Valider la commutation par impulsion clignotante

11. Programme vacances

Programme -> nouveau programme -> Canal A/B -> permanent ->
- Chaque canal peut être associé à un programme vacances. Il est possible de mettre une sortie hors service (permanent arrêt) ou d'activer une sortie (permanent marche) en permanence pour une certaine période (jour par jour).
Le programme vacances est traité conformément à la programmation pour commutation mentionnée au point (8 / 9).
La sélection permanent au niveau du menu nouveau programme n'est plus accessible, lorsque le programme vacances est déjà utilisé.
La commutation vacances peut alors être traitée au niveau du menu Programme demande (13) ou Programme effacer (12).

1. Autres réglages

Menu	Menu principal	Applications
Programme demande	Programme	Heures de commutation / nombre de pas de programme
Programme copier	Programme	Cople des heures de commutation d'un canal à un autre. Le canal n'est pas effacé, les heures de commutation copiées sont tout simplement ajoutées.⚠ Les programmes vacances ne sont pas copiés!!
Programme effacer	Programme	Permet d'effacer le programme sur tous les canaux, ou sur un seul canal ou seulement des pas de programme.
Date-Heure	Réglages	Programmation de la date et de l'heure
Heure d été	Réglages	Réglage de l'horaire été / hiver
Langage	Réglages	Choix du langage
Compteur	Options	Affichage des heures de marche et du nombre de commutations pour chaque canal et affichage du total de l'interrupteur horaire
PIN-Code	Options	L'interrupteur horaire peut être verrouillé grâce à un code PIN de 6 chiffres. Ce code peut être modifie, activé ou désactivé. En cas d'oubli ou de perte de ce code, contacter notre service après-vente.
Fonction remise à zéro	Appuyer simultanément sur les 4 touches pendant 2 secondes. L'interrupteur est remis à zéro. Les heures de commutation ne sont pas effacées! La date et l'heure sont effacées -> sinon procéder comme à la mise en service (2).

1. Modifier le programme

Programme modifier

Memoire libre

Canal A Canal B fin

selection heures de commutation selection terminues

valider les modifications

'verification' du programmé

selection heures de commutation selection terminues

continuer fin

continuer fin

Le menu Programme modifier permet de modifier les commutations programmées au niveau de chaque canal.

PILES CR 2450 (LiMnO2) 3 V.

Produit exempt Art.11 Dir. 2006/66/CE.
