Caractéristiques techniques	Caisson de basses KICKER 50CVX152, puissance RMS de 300W, impédance de 2 ohms, diamètre de 15 pouces.
Utilisation	Conçu pour une utilisation dans des systèmes audio automobile, idéal pour des basses profondes et puissantes.
Maintenance et réparation	Vérifiez régulièrement les connexions et l'état des câbles. Nettoyez le caisson avec un chiffon doux. En cas de problème, consultez un professionnel.
Sécurité	Évitez l'exposition à l'humidité. Ne dépassez pas la puissance recommandée pour éviter d'endommager le haut-parleur.
Informations générales	Compatible avec divers amplificateurs, installation recommandée par un professionnel pour des performances optimales.

FOIRE AUX QUESTIONS - 50CVX152 KICKER

Comment installer le KICKER 50CVX152 dans mon véhicule ?

Pour installer le KICKER 50CVX152, commencez par choisir un emplacement approprié dans votre véhicule. Assurez-vous que le caisson est bien fixé pour éviter les vibrations. Connectez ensuite le câble d'alimentation et les câbles de haut-parleur en suivant les instructions fournies dans le manuel d'utilisation.

Quel type d'amplificateur est recommandé pour le KICKER 50CVX152 ?

Il est recommandé d'utiliser un amplificateur capable de fournir entre 300 et 600 watts RMS à 2 ohms pour tirer le meilleur parti du KICKER 50CVX152.

Comment régler le niveau de basses sur le KICKER 50CVX152 ?

Pour régler le niveau de basses, utilisez les commandes de votre amplificateur ou de votre autoradio. Commencez par un niveau bas et augmentez progressivement jusqu'à obtenir le son désiré sans distorsion.

Le KICKER 50CVX152 est-il étanche ?

Non, le KICKER 50CVX152 n'est pas étanche. Il est recommandé de l'installer dans un endroit sec et de protéger le caisson de l'humidité.

Quels sont les dimensions du KICKER 50CVX152 ?

Le KICKER 50CVX152 a des dimensions de 38,1 cm x 38,1 cm x 36,8 cm.

Comment entretenir le KICKER 50CVX152 ?

Pour entretenir le KICKER 50CVX152, nettoyez régulièrement la surface extérieure avec un chiffon doux. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les matériaux.

Que faire si le son du KICKER 50CVX152 est distordu ?

Si vous constatez une distorsion dans le son, vérifiez les connexions des câbles et assurez-vous que l'amplificateur n'est pas réglé à un niveau trop élevé. Ajustez également les réglages de votre autoradio pour éviter la saturation.

Est-ce que le KICKER 50CVX152 fonctionne avec tous les systèmes audio ?

Oui, le KICKER 50CVX152 peut fonctionner avec la plupart des systèmes audio, à condition que l'amplificateur soit compatible et que les connexions soient correctement effectuées.

MODE D'EMPLOI 50CVX152 KICKER

L'AUDITION QUE L'ÉCOUTE D'UN SYSTÈME SANS DISTORSION AU MÊME VOLUME. LE SEUIL DE LA DOULEUR INDIQUE TOUJOURS QUE LE NIVEAU SONORE EST TROP ÉLEVÉ ET POURRAIT ENDOMMAGER VOTRE AUDITION DE MANIÈRE IRRÉVERSIBLE. VEUILLEZ RÉGLER LE VOLUME SONORE EN FAISANT PREUVE DE BON SENS. Les sous-marins CVX sont une étude de cas sur ce qui fait des subwoofers KICKER les meilleurs du marché. Ils offrent la gestion de puissance la plus élevée possible et avec des bobines à double voix, vous offrent toutes les options de câblage que vous pourriez souhaiter. Le panier en aluminium réduit le poids tout en assurant une plus grande dispersion de la chaleur que l’acier, en plus de la ventilation périmétrique, mais la qualité KICKER signifie que nous avons besoin de ces produits pour aller au-delà. KICKER a maintenant présenté sa dernière innovation de refroidissement à air forcé, qui utilise l’excursion du woofer pour expulser l’air chaud tout en aspirant de l’air frais. Cela se traduit par une réduction de 20 % de la chaleur, augmentant la fiabilité déjà à la pointe de l’industrie de nos sous-marins. Préparez- vous pour les basses signature KICKER, et assurez-vous d’utiliser ces subwoofers avec les accessoires et amplis KICKER pour obtenir les meilleurs résultats.27Français Spécifications Remarque: toutes les spécifications et valeurs de performance sont sujettes à modification. Veuillez vous rendre sur www.kicker.com pour les informations les plus récentes. Pour tirer les meilleures performances de vos nouveaux haut- parleurs KICKER, nous vous recommandons d'utiliser des accessoires et du câblage KICKER authentiques. Veuillez laisser deux semaines de rodage aux haut-parleurs afin de leur permettre d'atteindre leurs performances optimales. Astuce de pro: il ne vous manque plus qu'un amplificateur KICKER et quelques câbles pour bénéficier d'une mise à niveau totale de votre installation, qui surpassera tout système d'origine! Avec la gamme d'amplificateurs KICKER, il devient facile de doter votre source d'origine ou existante de basses surpuissantes. Demandez également à votre distributeur de vous parler des améliorations que constituent les haut-parleurs KICKER.

Haut-parleur de graves [po, mm] 10, 25 12, 30 15, 38 Puissance d’amplificateur recommandée [W RMS] 300–600 375–750 500–1000 Puissance en crête [W] 1200 1500 2000 Sensibilité [1W, 1m] 85,7 87,1 91,6 Impédance nominale [Ω] 2 ou 4 2 ou 4 2 ou 4 Fs [Hz] 35,4 28,5 23,7 Xmax (excursion linéaire) [mm] 16,25 16,25 19 Re [Ω] 3,4 3,7 4,2 Qts ,403 ,381 ,216 Qms 10,754 10,098 7,521 Qes ,419 ,396 ,222 Vas [ft³, L] ,811; 22,99 2,04; 57,82 5,5; 156,71 Dimension du châssis extérieur [po, cm] 10-11/16; 27,1 12-9/16; 31,8 15-7/16; 39,2 Profondeur de montage [po, cm] 5-15/16; 15,1 6-11/16; 16,9 8-1/2; 21,5 Découpe de montage [po, cm] 9-3/16; 23,3 11-1/16; 28 13-13/16; 35 Réponse en fréquence [Hz] 24–500 20–500 18–50028Français Configuration du câblage Les caissons de basses de la série CompVX sont composés de bobines acoustiques doubles 2Ω ou 4Ω. Les deux bobines doivent être connectées à une source d'amplification. Elles fourniront une charge de 2Ω ou 4Ω câblée en parallèle ou une charge de 4Ω ou8Ω câblée en série. Assurez-vous que l'impédance de votre source ou amplificateur est compatible avec la charge ohm adéquate pour le fonctionnement. Le câble du haut-parleur doit être maintenu à distance des bords tranchants et éviter tout risque de pincement par le coffre. S'il n'y a pas de passe-câble et de trou d'usine, ou s'ils sont inaccessibles, vous devrez percer un trou pour faire courir le câble. Faites attention à ne pas percer un autre câble ou un mécanisme existant. Chaque fois qu'un câble est passé à travers un trou, il est nécessaire d'insérer un passe- câble en plastique ou en caoutchouc pour protéger le câble des dégâts. Installation29Français Câblage en série Câblage en parallèle Bobines acoustiques doubles 2Ω = charge de 4Ω Bobines acoustiques doubles 4Ω = charge de 8Ω Bobines acoustiques doubles 2Ω = charge de 1Ω Bobines acoustiques doubles 4Ω = charge de 2Ω30Français Remarques relatives à la construction de boîtiers Utilisez du MDF (panneau de fibres à densité moyenne) d'une épaisseur de 3/4” (1,9cm) ou plus épais et scellez les joints avec du silicone. Utilisez le «modèle» se trouvant dans le carton d'envoi de votre caisson de basses CompVX pour marquer le trou de montage, puis coupez directement sur la ligne. Ces conceptions requièrent un renfort interne. Ajoutez un renfort triangulaire entre chacun des panneaux non soutenus de plus grande taille. Toutes les mesures en pieds cubes (L) contenues dans ce manuel incluent le déplacement du caisson. Pour les enceintes aérées, le déplacement du port doit être calculé et ajouté au volume interne de la conception finale. Utilisez les dimensions extérieures du port et réalisez la multiplication «X x Y x Z» puis convertissez en pieds cubes. Par exemple, les dimensions du port externe de la conception minimum aérée CompVX12 sont, en utilisant du MDF de 3/4” (1,9cm): (12,5” + 1,5” d'épaisseur de cloison totale du MDF) x (2,5” + 1,5” d'épaisseur de cloison totale du MDF) x (20”) x (1pi

Ajoutez ensuite ce nombre au volume interne de l'enceinte. 1,75pi

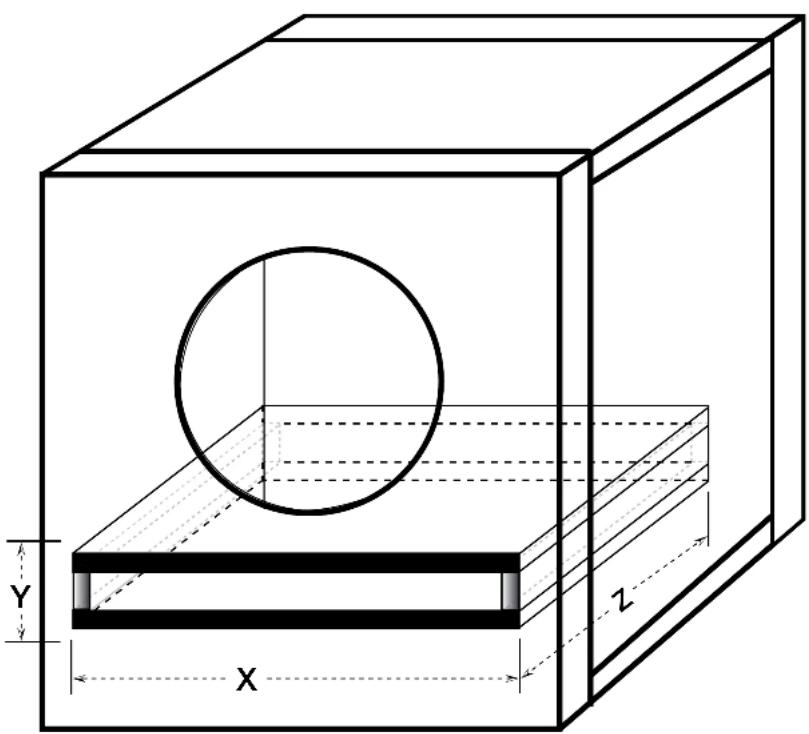

En raison de la longueur nécessaire de ces ports, vous pouvez plier le port le long des parois arrière et du bas. L'emploi de ports ronds pour ces conceptions ne sera pas pratique.31Français

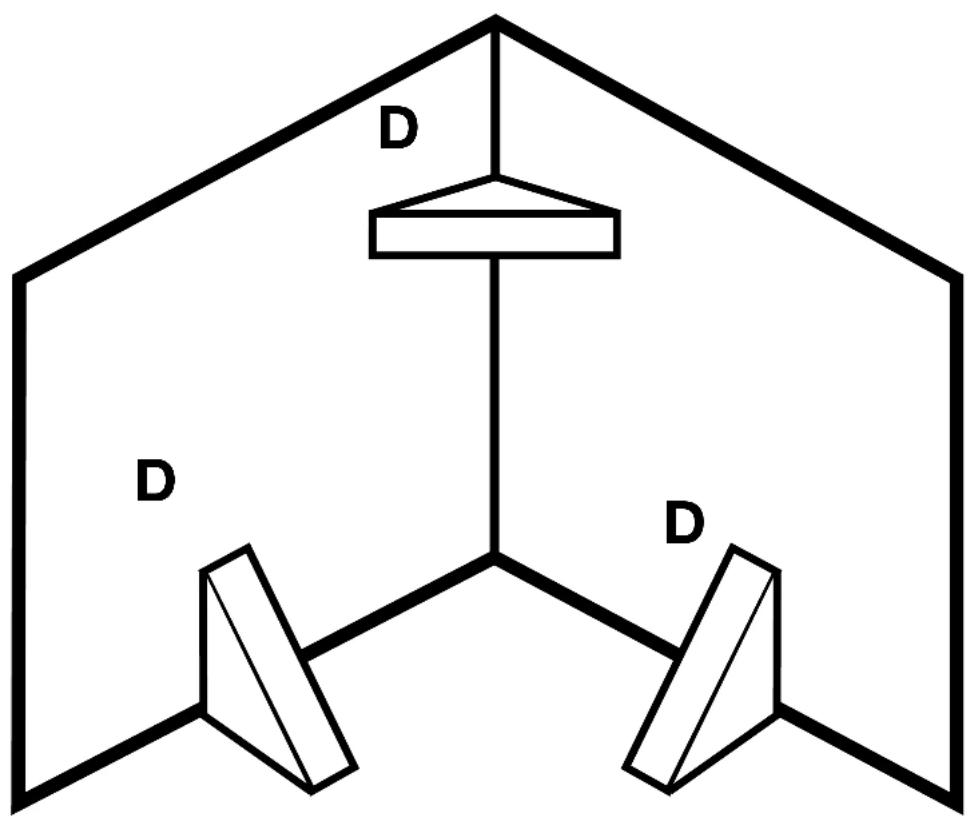

N'installez pas d'ouverture de port contre une surface solide, comme un support interne, un panneau arrière ou une paroi du coffre, un siège ou un panneau intérieur de votre véhicule. L'ouverture du port doit rester dégagée. Utilisez la plus petite dimension du port rectangulaire comme quantité d'espace minimum entre l'ouverture du port et toute surface solide pour assurer la circulation d'air sans restriction. Vous pouvez emplir votre enceinte de ouate de rembourrage en vrac. Les conceptions portées nécessiteront de couvrir l'extrémité du port (se trouvant à l'intérieur du boîtier) avec du tissu en maille, du grillage, ou du métal déployé afin d'éviter que la ouate ne sorte par le port. L'utilisation de ouate diminuera légèrement l'efficacité, mais approfondira et étendra la sortie basse fréquence en donnant l'impression que votre caisson de basses se situe dans un boîtier plus grand.32Français Ajoutez un renfort triangulaire entre chacun des panneaux non soutenus de plus grande taille. Pour plus de conseils sur la construction de boîtiers, consultez votre revendeur Kicker agréé, ou cliquez sur l'onglet Support de la page d'accueil de Kicker, www.kicker.com. Veuillez envoyer un e-mail à l'adresse [e-mail] ou appeler l'assistance technique au [phone] pour des questions particulières ou sans réponse. CVX12, CVX15: D = 3” x 3” (8cm x 8cm) CVX10: D = 2” x 2” (5cm x 5cm)

D33Français Enceintes étanches Ces conceptions d'enceintes étanches donnent la réponse la plus lisse avec une hausse d'énergie aux fréquences les plus basses, de 20 à 30Hz. Ces conceptions offrent des quantités massives de basses très précises et peuvent être stimulées avec des niveaux incroyables de puissance d'amplification. Le système de suspension haute performance de la série CompVX peut fonctionner dans une enceinte étanche de plus grande taille. Cette application de volume d'enceinte maximum est idéale pour les installations SQ (destinées à une qualité sonore ultra-élevée). L'enceinte maximum génère une courbe de réponse très plate et étend superbement la réponse sous- grave. Minimum étanche Modèle Volume en pi

Maximum étanche34Français Les caissons de graves de la série CompVX fonctionnent bien dans n'importe taille d'enceinte étanche entre les recommandations de volume minimum et maximum. Ces systèmes présenteront les avantages des deux conceptions. Globalement, le système produira un son plus semblable à la conception d'enceinte recommandée dont il est le plus proche en termes de volume d'enceinte. Ces recommandations d'enceinte ont été calculées en tenant compte de l'espace d'air dans l'enceinte et incluent le déplacement du caisson. L'espace d'air de toute enceinte étanche doit être empli à 50% de ouate de rembourrage (en fibre de polyester) en vrac. N'augmentez pas l'espace d'air au-delà des recommandations émises pour le volume d'enceinte maximum, SQ.

Volume en pi3 [L] 0,8 [22,7] 1 [28,3] 1,8 [51] Panneau A en po [cm] 13,5X13,5 [34,3X34,3] 14,5X14,5 [36,8X36,8] 17,25X17,25 [43,8X43,8] Panneau B en po [cm] 13,5X10,125 [34,3X25,7] 14,5X11 [36,8X27,9] 17,25X13,5 [43,8X34,3] Panneau C en po [cm] 12X10,125 [30,5X25,7] 13X11 [33X27,9] 15,75X13,5 [40X34,3] Dimensions du panneau pour les enceintes étanches minimum avec du MDF épais de 3/4” (1,9cm):35Français Enceintes aérées Ces boîtiers constituent l'enceinte idéale si vous avez de l'espace et que vous souhaitez tirer le maximum de puissance et d'extension basse fréquence de votre caisson de basses CompVX. Les caissons de basses CompVX traiteront des quantités massives de puissances dans n'importe quelle enceinte recommandée, minimum ou maximum. Les enceintes plus petites sont les plus adaptées si vous manquez d'espace. Les enceintes recommandées de plus grande taille produiront légèrement plus de graves aux fréquences les plus basses. La conception minimum aérée accroît l'efficacité des graves et convient à de nombreux cas où l'espace manque. Bien qu'il s'agisse de la plus petite enceinte portée recommandée, la sortie entre 30 et 80Hz sera considérablement plus élevée que celle de n'importe quel boîtier étanche. La conception maximum aérée a encore plus de puissance dans cette bande de fréquences. La conception maximum constitue l'enceinte la plus grande et la plus efficace. Conception minimum aérée CVX10 CVX12 CVX15 Volume du boîtier en pi
