Type de produit	Caisson de basses (subwoofer)
Marque	KICKER
Modèle	SoloX 49L7X81RK
Taille du haut-parleur	15 pouces (38 cm)
Puissance recommandée de l'amplificateur	1 000 - 2 000 W RMS
Réponse en fréquence	20 - 100 Hz
Impédance nominale	1 ou 2 Ω (double bobine mobile)
Diamètre de l'aimant	22 cm
Poids de l'aimant	11,5 kg
Diamètre de la bobine mobile	3,5 pouces (89 mm)
Excursion linéaire (Xmax)	31,25 mm
Découpe de montage	34,9 cm
Profondeur de montage	29,3 cm
Matériau du boîtier recommandé	MDF ou contreplaqué de bouleau 19 mm minimum
Volume de boîtier aéré recommandé	5 pi³ (141,6 L)
Fréquence d'accord du port	30 Hz
Dimensions du port (L x l)	11 x 42 cm, longueur 88 cm
Kit de remembranage disponible	Oui
Période de rodage	2 semaines
Distance de sécurité avant le haut-parleur	5 cm minimum
Alimentation	Passive, nécessite amplificateur externe
Entretien	Éviter la poussière et l'humidité; utiliser un chiffon doux
Garantie	Consulter la notice ou le revendeur

FOIRE AUX QUESTIONS - SoloX 49L7X81RK KICKER

Quelle est la puissance d'amplification recommandée pour le SoloX 49L7X81RK ?

La puissance d'amplification recommandée est de 1 000 à 2 000 W RMS. Utilisez un amplificateur capable de délivrer cette puissance pour éviter la distorsion et maximiser les performances.

Comment câbler les doubles bobines mobiles du caisson ?

Le L7X possède des doubles bobines mobiles de 1 Ω ou 2 Ω. Pour un câblage en série, l'impédance totale double (ex: 1+1=2 Ω). Pour un câblage en parallèle, l'impédance totale est calculée en divisant la valeur d'une bobine par 2 (ex: 1/2=0,5 Ω). Assurez-vous que votre amplificateur supporte l'impédance résultante.

Quel type de boîtier est recommandé pour ce caisson ?

Un boîtier aéré est recommandé pour des performances optimales. Le volume interne doit être de 5 pi³ (141,6 L) avec un port rectangulaire de 11 x 42 cm et une longueur de 88 cm, accordé à 30 Hz. Utilisez du MDF de 19 mm d'épaisseur minimum et scellez les joints.

Quelle est la période de rodage du haut-parleur ?

KICKER recommande une période de rodage de 2 semaines pour que le haut-parleur atteigne ses performances optimales. Pendant cette période, utilisez le caisson à puissance modérée.

Que faire en cas de dommage du haut-parleur ?

Le L7X est conçu pour être réparable. Vous pouvez acheter un kit de remembranage sur le site KICKER. La notice détaille les étapes de reconstruction : retirer les boulons, aligner la bobine avec les goupilles, et remplacer le cône et la bobine. Ne pas utiliser d'outils électriques.

Quelles sont les précautions de sécurité à respecter ?

Ne pas écouter à des niveaux sonores excessifs avec distorsion, car cela peut endommager l'audition et provoquer une surchauffe. Montez le caisson avec au moins 5 cm d'espace libre devant le haut-parleur. Les amplificateurs nécessitent une ventilation de 10 cm.

Quelle est la réponse en fréquence du caisson ?

La réponse en fréquence est de 20 à 100 Hz, ce qui lui permet de reproduire des basses très profondes et puissantes.

Puis-je utiliser un amplificateur de puissance inférieure à 1 000 W RMS ?

Il est déconseillé d'utiliser une puissance inférieure, car cela peut entraîner une distorsion à fort volume, ce qui endommage le haut-parleur. Respectez la plage de 1 000 à 2 000 W RMS.

Comment construire un boîtier aéré pour ce caisson ?

Utilisez du MDF de 19 mm. Les dimensions intérieures doivent donner un volume de 5 pi³. Le port rectangulaire mesure 11 x 42 cm de section et 88 cm de long (plié si nécessaire). Ajoutez des renforts triangulaires et scellez les joints. Attention à ne pas obstruer l'ouverture du port.

Où trouver plus d'informations sur ce produit ?

Consultez le site www.kicker.com pour les spécifications mises à jour, ou contactez le support technique au [phone] ou par email à [e-mail].

MODE D'EMPLOI SoloX 49L7X81RK KICKER

Spécifications......48

Installation 49

Configuration du câblage ..... 49

Remarques relatives à la construction de boîtiers....51

Enceintes aérées....54

Kit de remembranage ..... 55

Garantía | Garantie......88

IMPORTANTE MISE EN GARDE POUR LA SÉCURITÉ

UNE UTILISATION CONTINUE ET PROLONGÉE D'UN AMPLIFICATEUR, D'UN HAUT-PARLEUR OU D'UN CAISSON DE GRAVES AVEC UN SON DISTORDU, ÉCRÊTÉ OU EXCESSIF PEUT FAIRE SURCHAUFFER VOTRE SYSTÈME AUDIO, QUI RISQUE DE PRENDRE FEU ET DE CAUSER DE SÉRIEUX DÉGÂTS À VOS COMPOSANTS ET/OU VOTRE VÉHICULE. LES AMPLIFICATEURS REQUIÈRENT UN ÉVENT D'AÉRATION JUSQU'À 10 CM (4 POUCES), LES CAISSONS DE GRAVES DOIVENT ÊTRE MONTÉS AVEC AU MOINS 5 CM (2 POUCE) D'ÉCART ENTRE L'AVANT DU HAUT-PARLEUR ET TOUTE SURFACE. LES PRODUITS KICKER SONT CAPABLES DE PRODUIRE DES NIVEAUX SONORES POUVANT ENDOMMAGER VOTRE AUDITION DE MANIÈRE IRRÉVERSIBLE ! LE RÉGLAGE D'UN SYSTÈME À UN NIVEAU PRODUISANT UNE DISTORSION AUDIBLE ENDOMMAGE DAVANTAGE L'AUDITION QUE L'ÉCOUTE D'UN SYSTÈME SANS DISTORSION AU MÊME VOLUME. LE SEUIL DE LA DOULEUR INDIQUE TOUJOURS QUE LE NIVEAU SONORE EST TROP ÉLEVÉ ET POURRAIT ENDOMMAGER VOTRE AUDITION DE MANIÈRE IRRÉVERSIBLE. VEUILLEZ RÉGLER LE VOLUME SONORE EN FAISANT PREUVE DE BON SENS.

Le L7X réinvente la structure de moteur et la puissance admissible massives de la légendaire gamme de caissons de graves L7 SoloX de KICKER avec les concepts d'ingénierie, de matériaux et de design les plus modernes. Si vous recherchez ce qui se fait de mieux en matière de performances SPL et de basses profondes, ne cherchez pas plus loin : découvrez la célèbre gamme de caissons de graves primée de KICKER. Et n'oubliez pas que le haut-parleur ne représente que la moitié de l'équation. Sans l'immense puissance nécessaire pour faire fonctionner ces caissons de graves, vous vous exposez à des problèmes. Utilisez ces caissons de graves avec nos amplificateurs Warhorse haute puissance pour écraser la concurrence et disposer de toutes les basses fréquences que vous recherchez !

Spécifications

L7X10	L7X12	L7X15
Haut-parleur de graves [po, mm]	10, 25	12, 30	15, 38
Puissance d'amplificateur	1 000-2 000	1 000-2 000	1 000-2 000
recommandée [W RMS]
Réponse en fréquence [Hz]	25-100	20-100	20-100
Diamètre de l'aimant [po, cm]	8 11/16, 22	8 11/16, 22	8 11/16, 22
Poids total de l'aimant [onoc, kg]	408, 11,5	406, 11,5	406, 11,5
Diamètre de la bobine mobile [po, mm]	3, /5	3, /5	3, /5
Largeur d'enroulement de la bobine mobile [po, mm]	2,5, 62,5	2,5, 62,5	2,5, 62,5
Épaisseur de la plaque supérieure [po, mm]	0,5, 12	0,5, 12	0,5, 12
Impédance nominale [Ω]	1 ou 2	1 ou 2	1 ou 2
Xmax (excursion linéaire) [mm]	1,25, 31,25	1,25, 31,25	1,25, 31,25
Découpe de montage [po, cm]	9 5/18, 23,7	11-1/16, 28,1	13 3/4, 34,9
Profondeur de montage [po, cm]	9-7/18, 21	10-1/8, 25,7	11-9/16, 29,3

Remarque : toutes les spécifications et valeurs de performance sont sujettes à modification. Veuillez vous rendre sur

www.kicker.com pour les informations les plus récentes. Pour tirer les meilleures performances de vos nouveaux haut-parleurs KICKER, nous vous recommandons d'utiliser des accessoires et du câblage KICKER authentiques. Veuillez laisser deux semaines de rodage aux haut-parleurs afin de leur permettre d'atteindre leurs performances optimales.

Astuce de pro : il ne vous manque plus qu'un amplificateur KICKER et quelques câbles pour bénéficier d'une mise à niveau totale de votre installation, qui surpassera tout système d'origine ! Avec la gamme d'amplificateurs KICKER, il devient facile de doter votre source d'origine ou existante de basses surpuissantes. Demandez également à votre distributeur de vous parler des améliorations que constituent les haut-parleurs KICKER.

Configuration du câblage

Les caissons de graves de la série L7X sont composés de doubles bobines mobiles de 1 Ω ou 2 Ω. Les deux bobines doivent être connectées à une source d'amplification. Les bobines mobiles doubles de 1 Ω fourniront une charge de 0,5 Ω câblée en parallèle ou une charge de 2 Ω câblée en série. Les bobines mobiles doubles de 2 Ω fourniront une charge de 1 Ω câblée en parallèle ou une charge de 4 Ω câblée en série. Assurez-vous que l'impédance de votre source ou amplificateur est compatible avec la charge ohm adéquate pour le fonctionnement.

Le câble du caisson de graves doit être maintenu à distance des bords tranchants et éviter tout risque de pincement par le coffre. S'il n'y a pas de passe-câble et de trou d'usine, ou s'ils sont inaccessibles, vous devrez percer un trou pour faire courir le câble. Faites attention à ne pas percer un autre câble ou un mécanisme existant. Chaque fois qu'un câble est passé à travers un trou, il est nécessaire d'insérer un passe-câble en plastique ou en caoutchouc pour protéger le câble des dégâts.

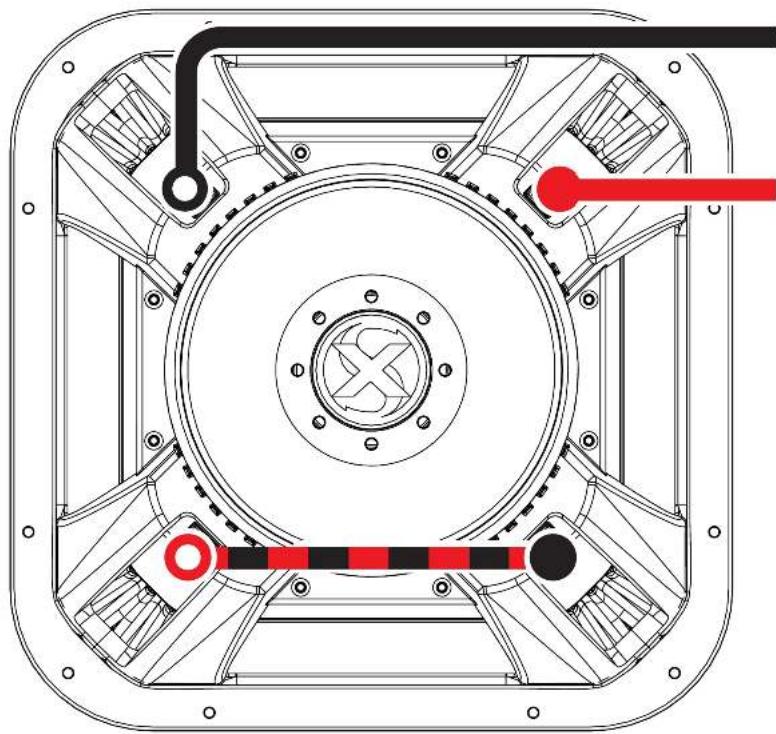

Câblage en série

Bobines mobiles doubles de 1 Ω = charge de 2 Ω

Bobines mobiles doubles de 2 Ω = charge de 4 Ω

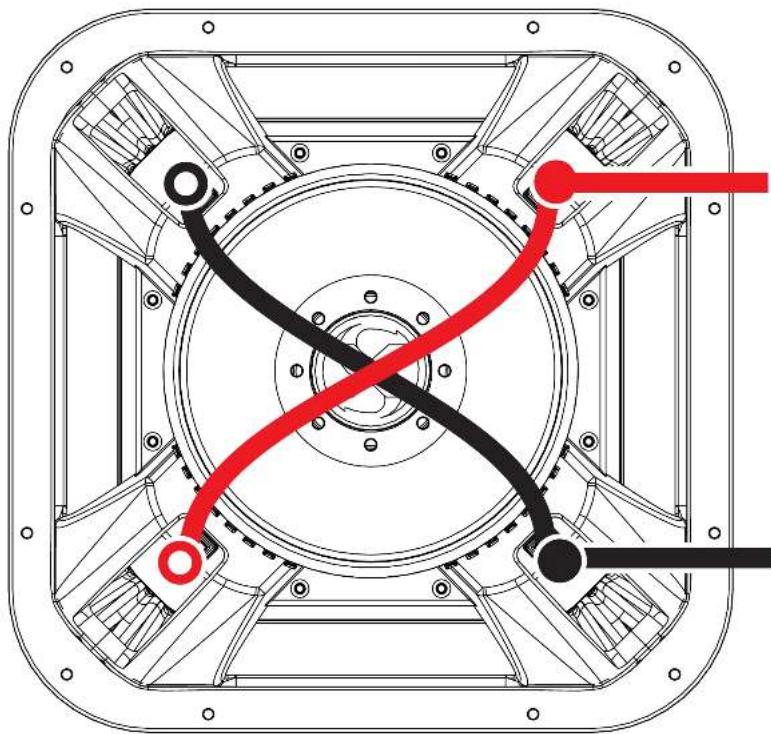

Câblage en parallèle

Bobines mobiles doubles de 1 Ω = charge de 0,5 Ω Bobines mobiles doubles de 2 Ω = charge de 1 Ω

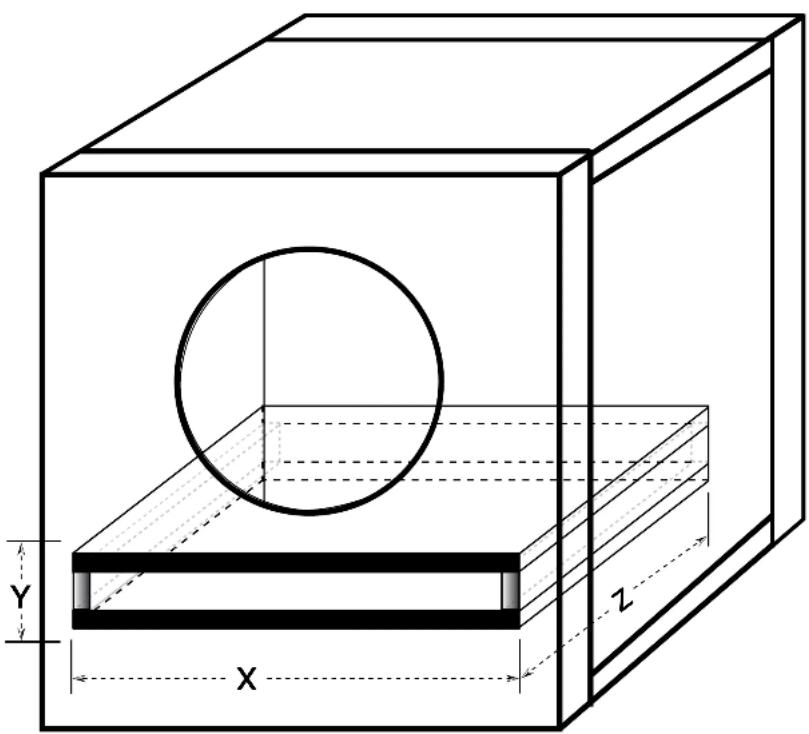

Remarques relatives à la construction de boîtiers

KICKER recommande d'utiliser des vis de montage M5 ou de 10 mm avec des écrous en T. Utilisez du MDF (panneau de fibres à densité moyenne) ou contreplaqué de bouleau d'une épaisseur de 3/4" (1,9 cm) ou plus épais et scellez les joints avec du silicone. Utilisez le « modèle » se trouvant dans le carton d'envoi de votre caisson de graves L7X pour marquer le trou de montage, puis coupez directement sur la ligne. Ces conceptions requièrent un renfort interne. Ajoutez un renfort triangulaire entre chacun des panneaux non soutenus de plus grande taille.

Pour les enceintes aérées, le déplacement du port doit être calculé et ajouté au volume interne de la conception finale. Utilisez les dimensions extérieures du port et réalisez la multiplication « X x Y x Z » puis convertissez en pieds cubes.

En raison de la longueur nécessaire de ces ports, vous pouvez plier le port le long des parois arrière et du bas. L'emploi de ports ronds pour ces conceptions ne sera pas pratique.

N'installez pas d'ouverture de port contre une surface solide, comme un support interne, un panneau arrière ou une paroi du coffre, un siège ou un panneau intérieur de votre véhicule. L'ouverture du port doit rester dégagée. Utilisez la plus petite dimension du port rectangulaire comme quantité d'espace minimum entre l'ouverture du port et toute surface solide pour assurer la circulation d'air sans restriction.

Vous pouvez emplir votre enceinte de ouate de rembourrage en vrac. Les conceptions portées nécessiteront de couvrir l'extrémité du port (se trouvant à l'intérieur du boîtier) avec du tissu en maille, du grillage, ou du métal déployé afin d'éviter que la ouate ne sorte par le port. L'utilisation de ouate diminuera légèrement l'efficacité, mais approfondira et étendra la sortie basse fréquence en donnant l'impression que votre caisson de basses se situe dans un boîtier plus grand.

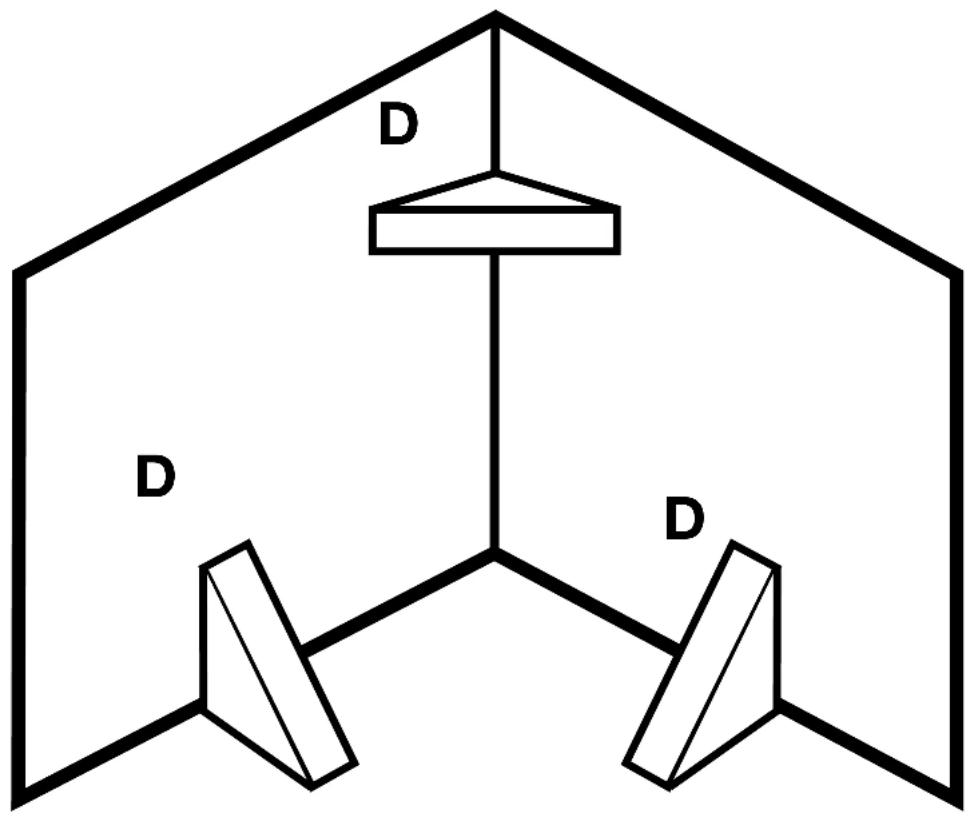

Ajoutez un renfort triangulaire entre chacun des panneaux non soutenus de plus grande taille. La baffle de montage doit être le double de la cloison de 3/4".

L7X12, L7X15 : D = 3" x 3" (8 cm x 8 cm)

Pour plus de conseils sur la construction de boîtiers, consultez votre revendeur Kicker agréé, ou cliquez sur l'onglet Support de la page d'accueil de Kicker, www.kicker.com. Veuillez envoyer un e-mail à l'adresse [e-mail] ou appeler l'assistance technique au [phone] pour des questions particulières ou sans réponse.

Enceintes aérées

Les caissons de graves L7X supporteront des quantités massives de puissance. Les enceintes aérées augmentent l'efficacité des basses et ont une sortie nettement supérieure entre 30 et 80 Hz. La sortie sera considérablement plus élevée que celle de n'importe quel boîtier étanche. N'oubliez pas d'ajouter le déplacement du subwoofer au volume interne de la conception finale.

	L7X10	L7X12	L7X15
Volume recommandédu boîtier aéré ft3 [L] 2, [56,6] 3, [84,9] 5, [141,6]
Ouverture du port, 2,5 X 12,25 3,5 X 13 4,25 X 16,5po x po [cm x cm] [6 X 31] [9 X 33] [11 X 42]
Longueur du port, po [cm]	38,5, [98]	36,5, [93]	34,75, [88]
Fréquence d'accord (Hz)	31	31	30
Déplacement ducaisson de basses ft3 [L]	0,18 [5.09]	0,19 [5,38]	0,21 [5,94]

Kit de remembranage

Le L7X a été conçu pour une utilisation en compétition et, comme il n'y a pas de colle utilisée dans le processus de remembranage, le cône peut être remplacé en quelques minutes en cas de défaillance sur le terrain.

Le kit de remembranage est composé d'un cône, d'un surround (anneau flexible) et d'une bobine mobile pré-assemblés qui seront boulonnés dans le moteur et l'ensemble saladier (basket) du L7X. Il peut être acheté sur le site Web de KICKER ici. N'essayez

PAS d'utiliser des kits de remembranage de l'impédance alternatifs lorsque vous reconstruisez le caisson de basses. Par exemple, utilisez uniquement le kit de remembranage de 1 ohm dans la structure de caisson de basses L7X 1 ohm.

Suivez les étapes suivantes pour reconstruire le L7X.

N'utilisez pas d'outils électriques pour cette opération ! L'aimant du L7X est extrêmement puissant et peut provoquer des blessures ou des dommages. Soyez prudent(e) lorsque vous êtes à proximité d'objets contenant des matériaux magnétiques.

Commencez par retirer le caisson de graves de son emplacement de montage et débranchez tous les câbles.

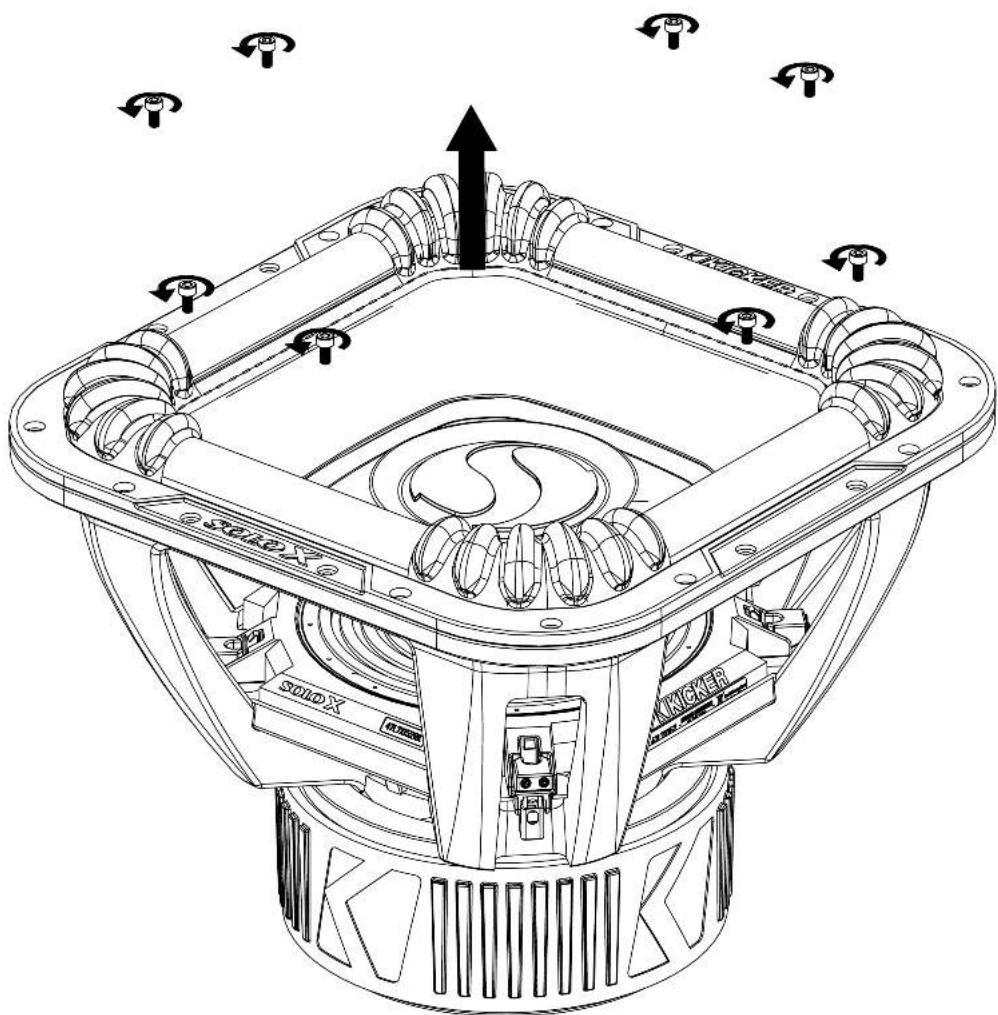

À l'aide d'une clé Allen de 4 mm, retirez les huit boulons M5 x 0,8 x 10 mm qui maintiennent la bride de fixation du surround à l'ensemble saladier.

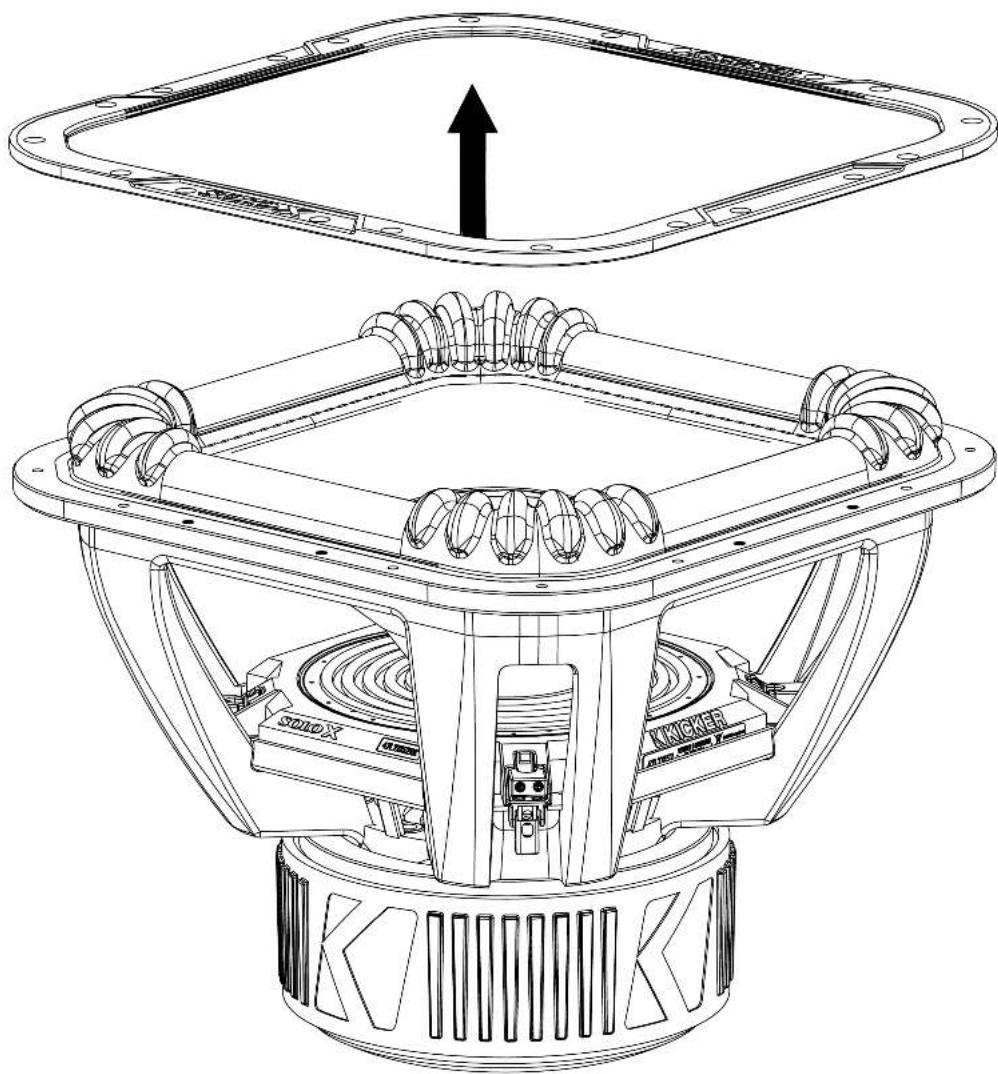

Retirez la bride de fixation du surround du saladier.

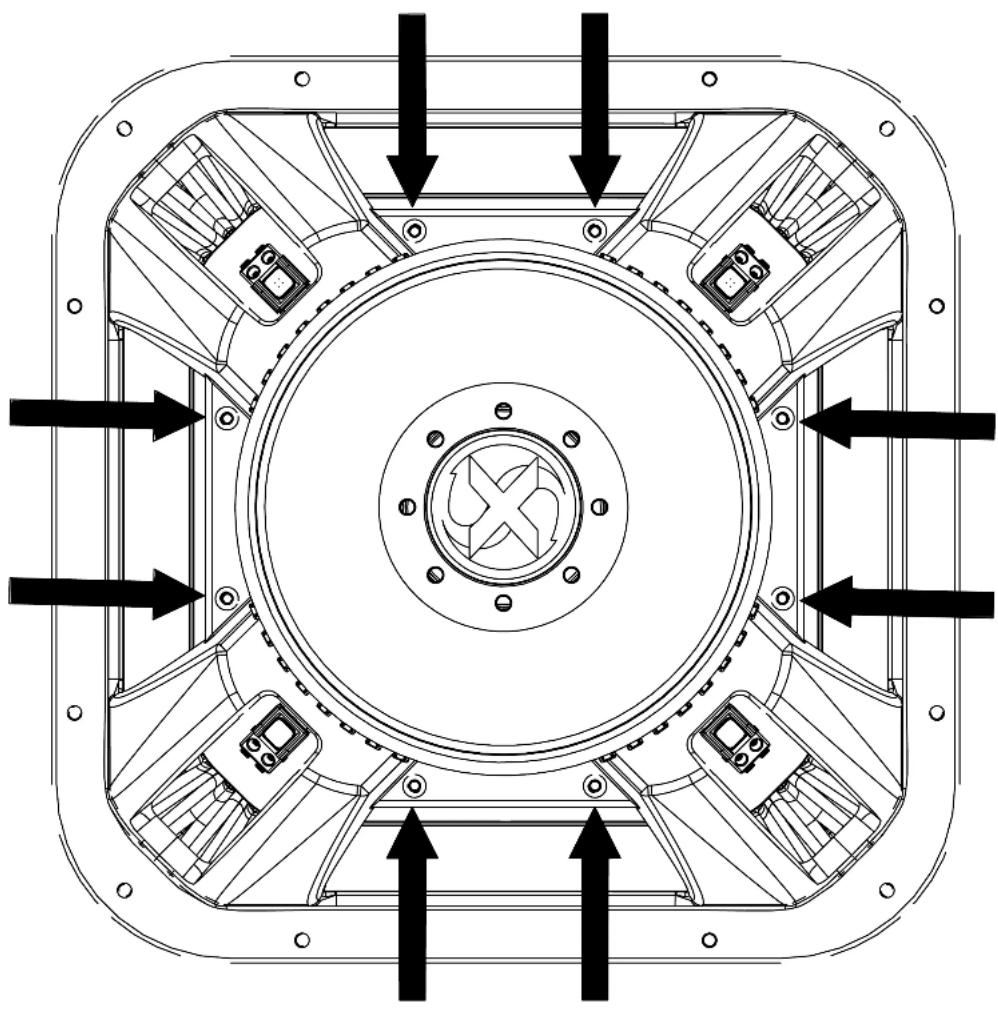

À partir du côté de l'aimant (en bas) de l'ensemble saladier, utilisez une clé Allen de 4 mm pour retirer les huit boulons M5 x 0,8 x 16 mm qui fixent le spider (suspension arrière) à l'ensemble saladier.

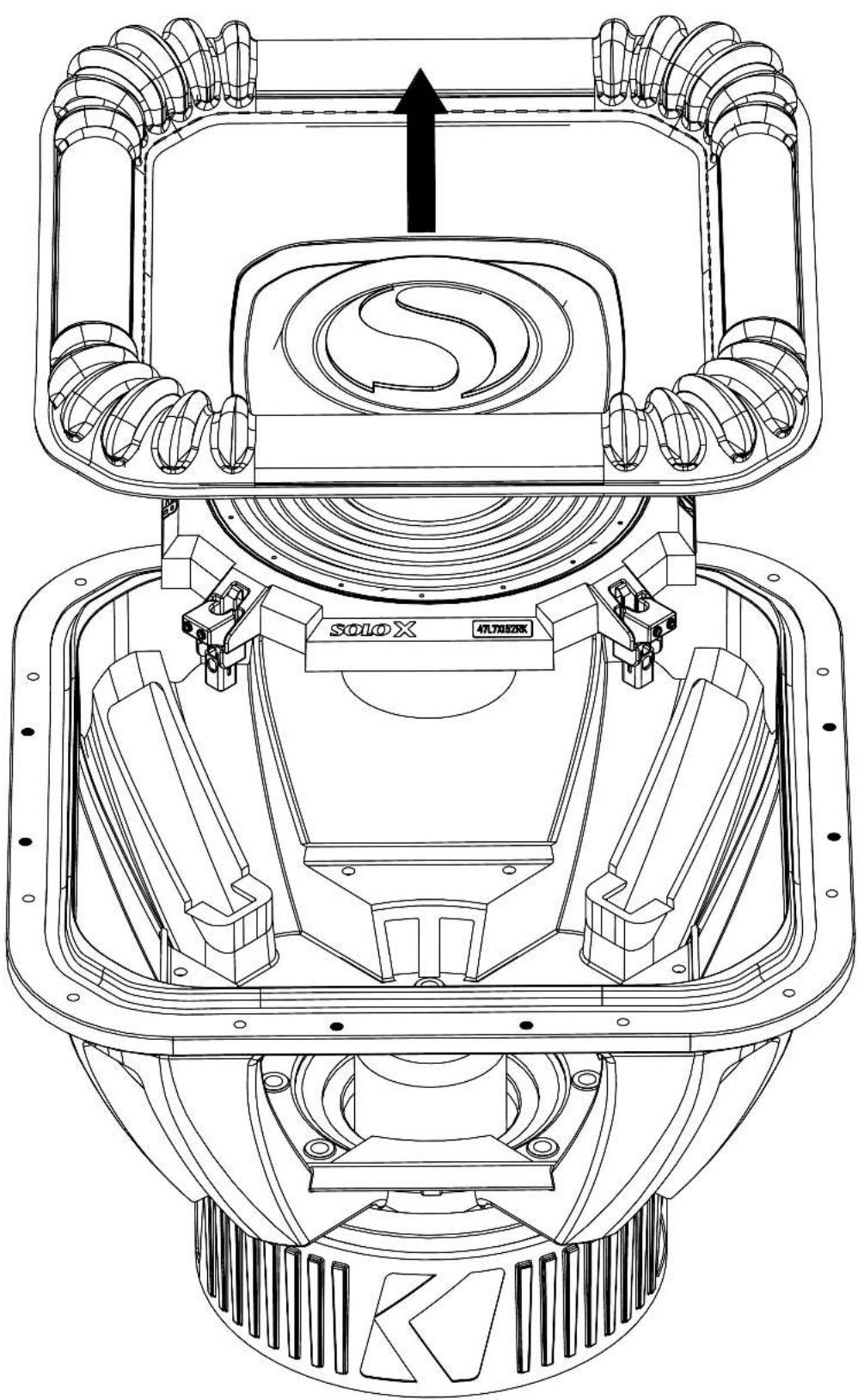

À partir du côté du cône (haut) de l'ensemble saladier, retirez l'ensemble cône de l'ensemble saladier.

Nettoyez et éliminez tous les débris de l'entrefer de la bobine mobile.

REMARQUE : l'aimant du L7X est extrêmement puissant. Ne laissez pas tomber d'objets contenant des matériaux magnétiques dans l'espace de la bobine mobile. Ces objets peuvent rester coincés, rendant le caisson de graves inutilisable.

AVERTISSEMENT ! Les goupilles d'alignement de la bobine mobile sont très tranchantes et peuvent provoquer des blessures graves, voire mortelles, si elles ne sont pas manipulées correctement. Manipulez-les avec précaution.

L'ensemble saladier étant couché sur le côté, insérez une goupille d'alignement de la bobine mobile dans chacun des huit trous du moteur du caisson de graves. La tête de la goupille doit être en contact avec le moteur. Il peut être nécessaire de faire preuve de délicatesse pour obtenir le contact.

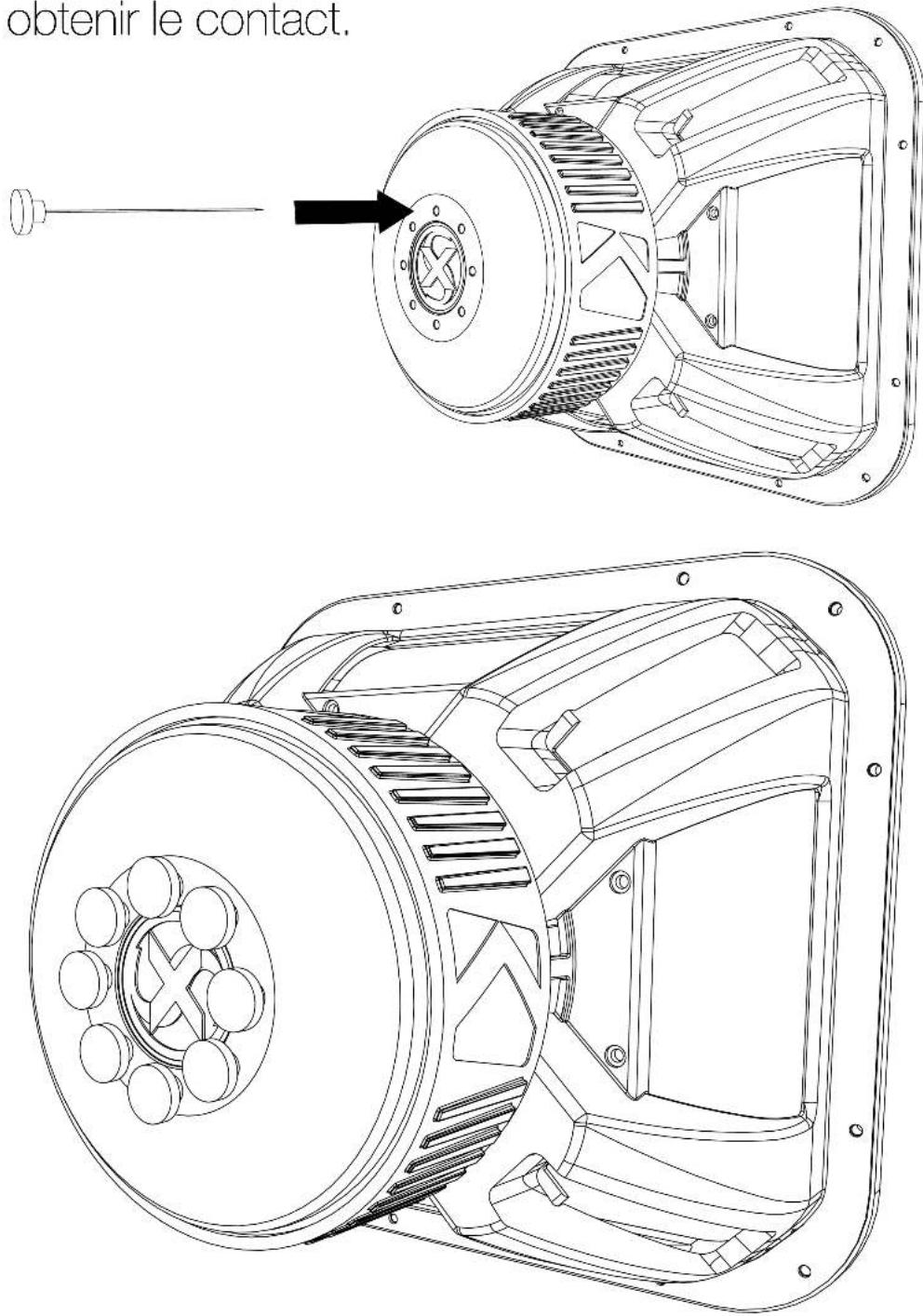

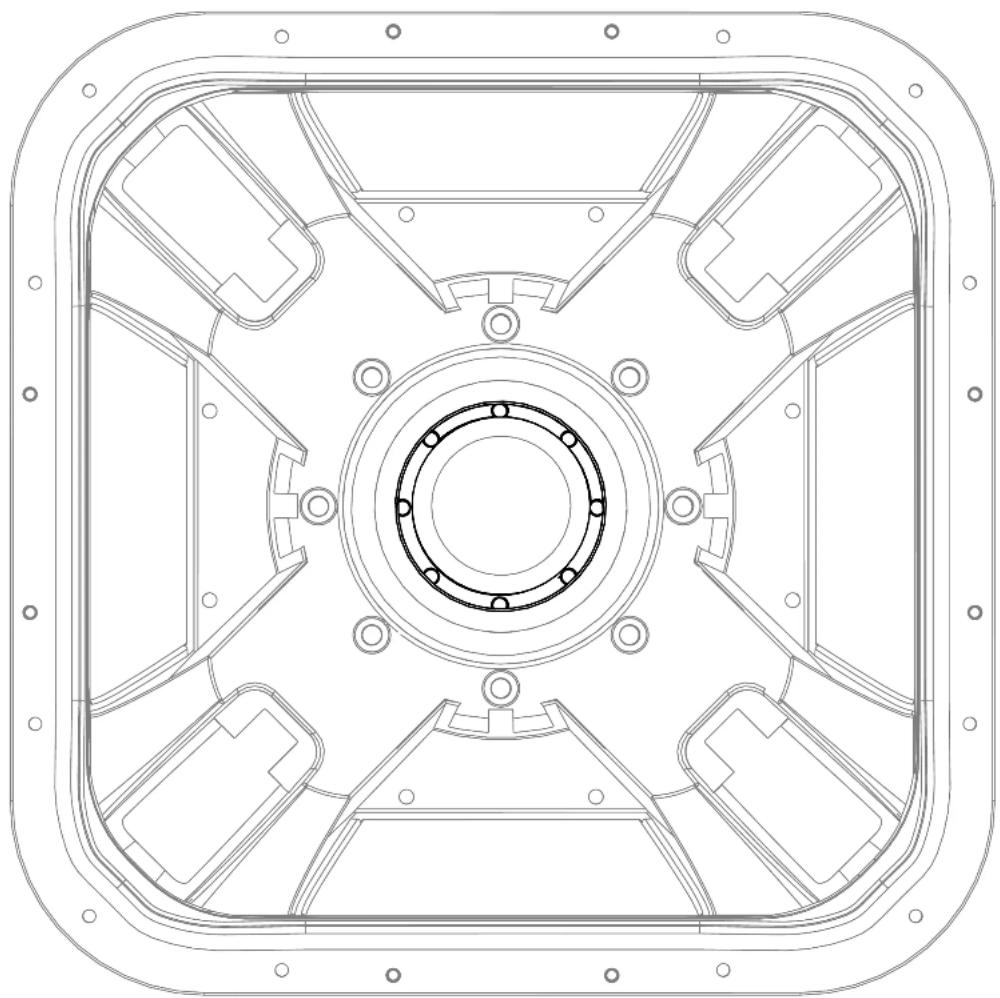

Une fois que toutes les goupilles d'alignement de la bobine mobile sont insérées, poussez les goupilles vers le pôle magnétique jusqu'à ce que celles-ci soient maintenues magnétiquement sur le pôle. Espacez les goupilles uniformément autour du pôle.

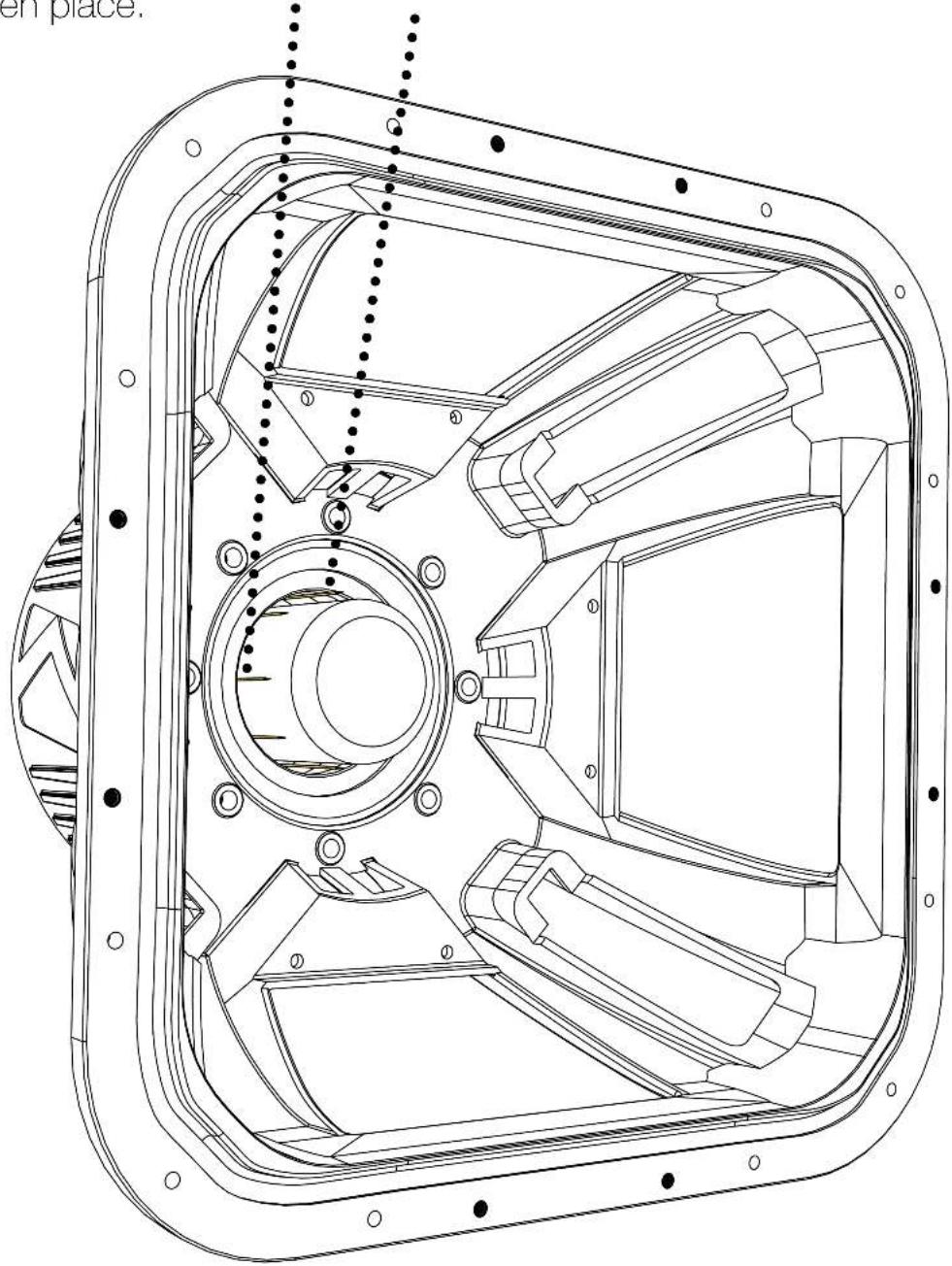

Poussez les extrémités des 8 goupilles vers le pôle magnétique au milieu jusqu'à ce qu'elles soient maintenues en place.

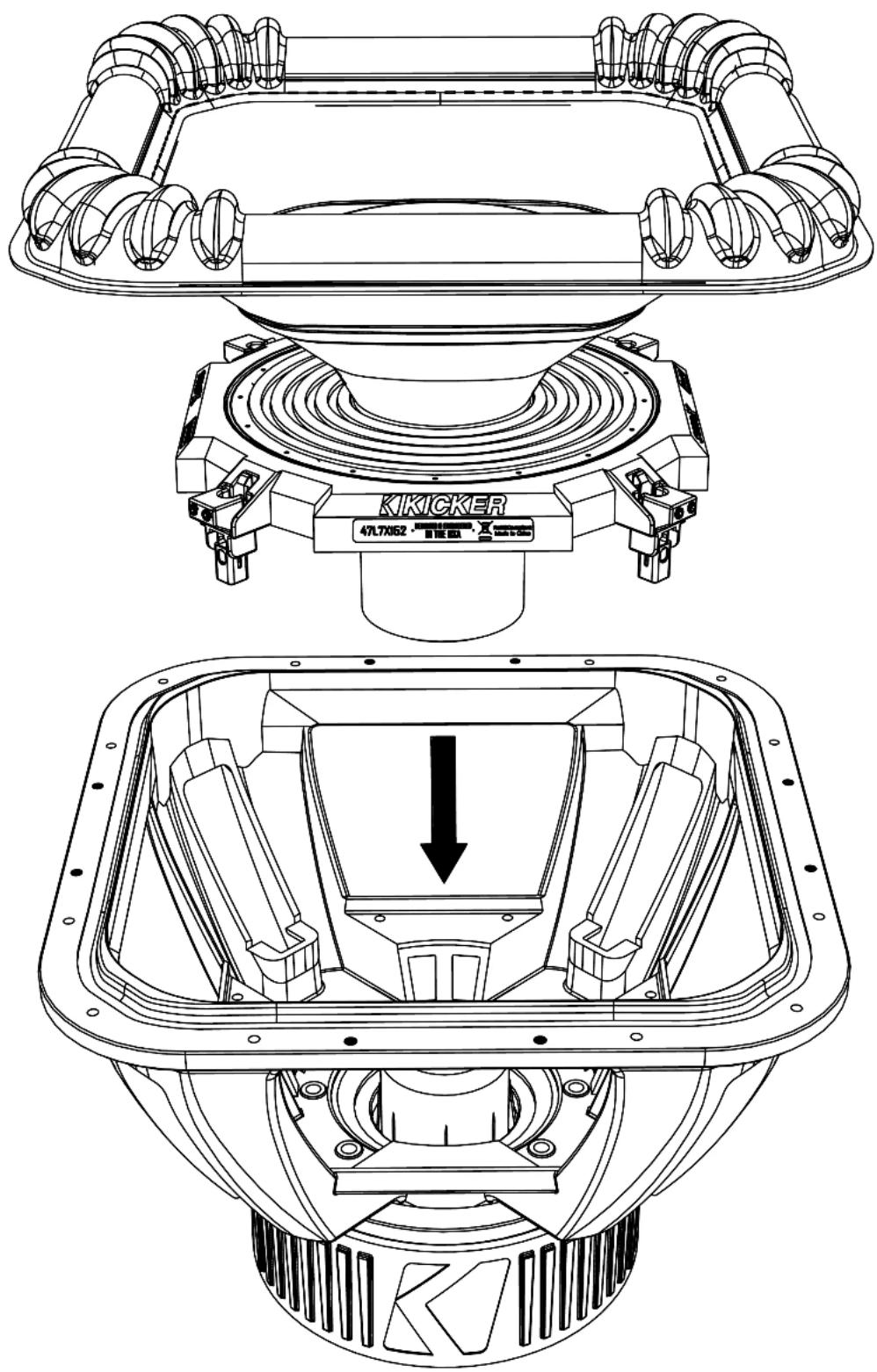

L'ensemble saladier étant toujours couché sur le côté, insérez le nouveau cône dans l'ensemble saladier. Veillez à ce que les goupilles soient placées à l'intérieur de la bobine mobile, de manière à ce que cette dernière puisse glisser en douceur sur le pôle magnétique.

Fixez le spider à l'ensemble saladier à l'aide des huit boulons M5 x 0,8 x 16 mm. Commencez par desserrer tous les boulons avant de les serrer. Serrez les boulons à un couple de 20 po-lb dans l'ordre indiqué ci-dessous.

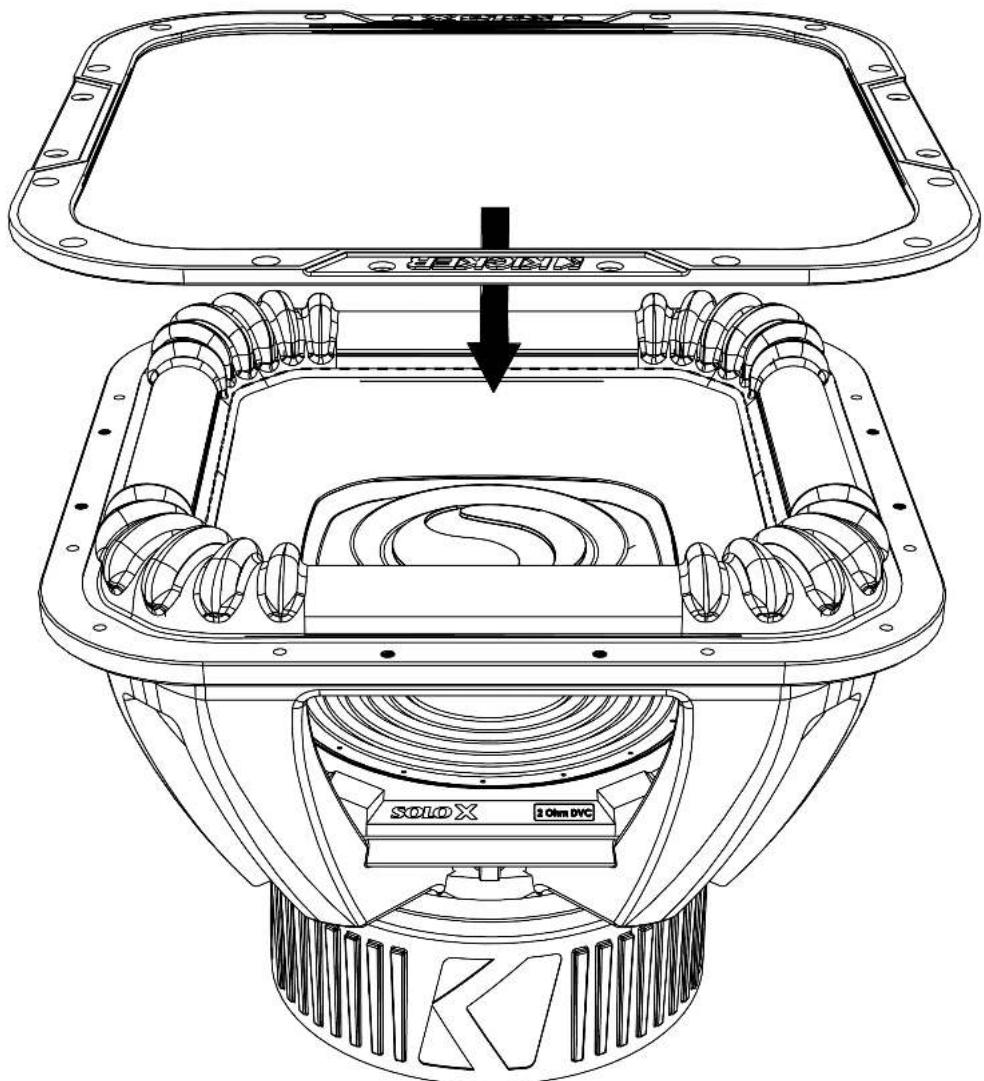

Retournez l'enceinte et installez la bride de fixation du surround sur le surround.

Fixez la bride de fixation du surround au saladier avec les huit boulons M5 x 0,8 x 10 mm.

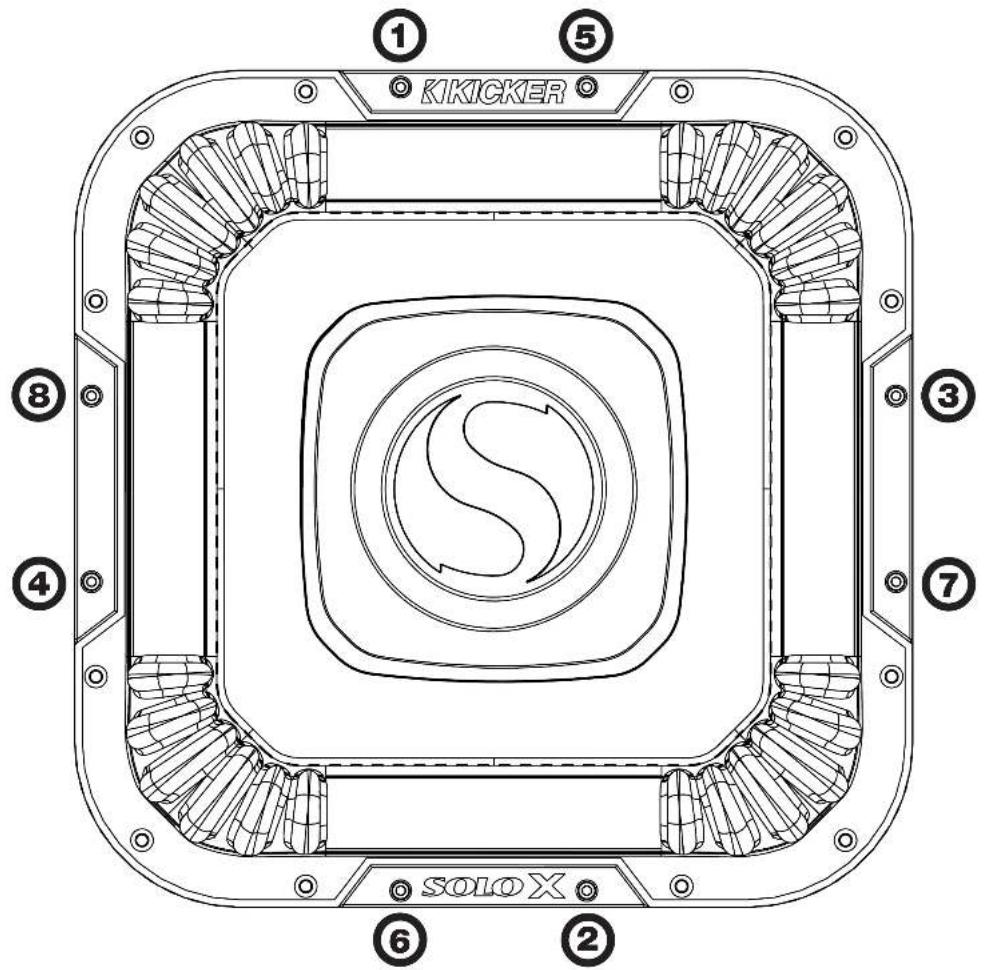

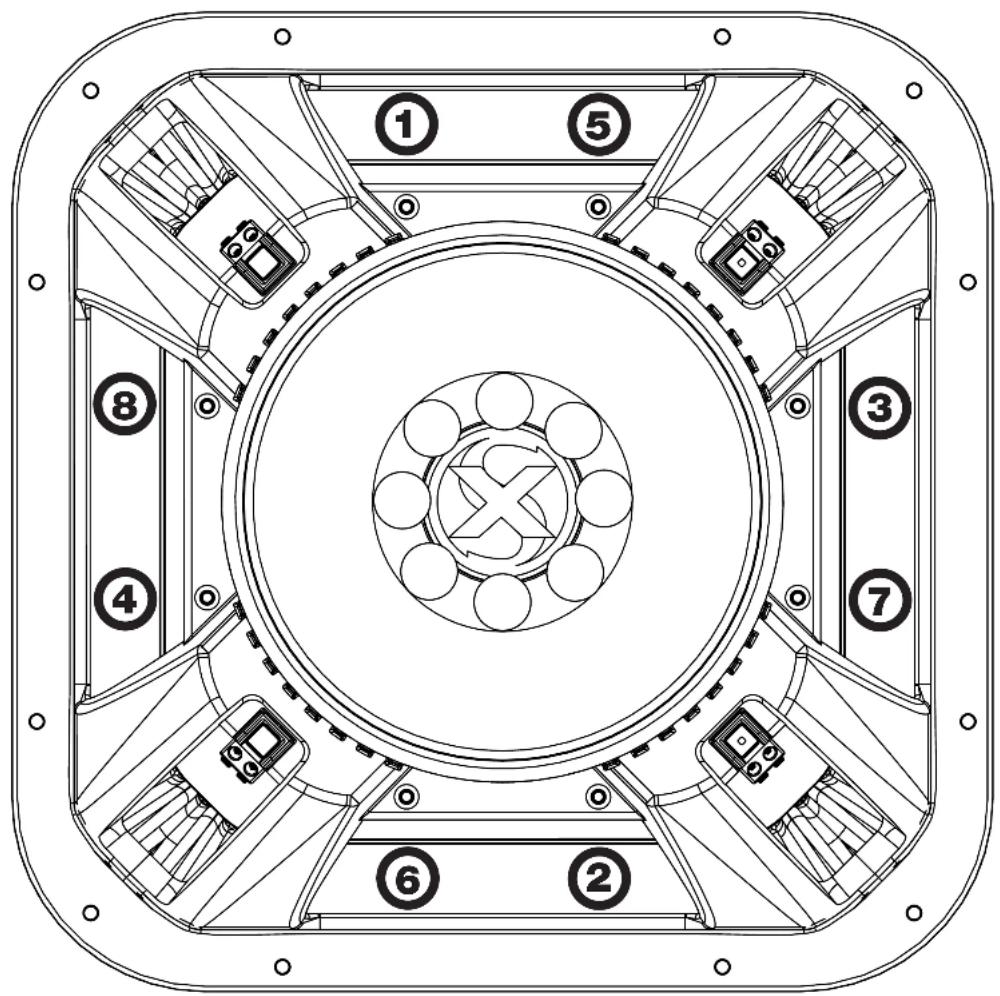

Commencez par desserrer tous les boulons avant de les serrer. Serrez les boulons à un couple de 20 po-lb dans l'ordre indiqué ci-dessous.

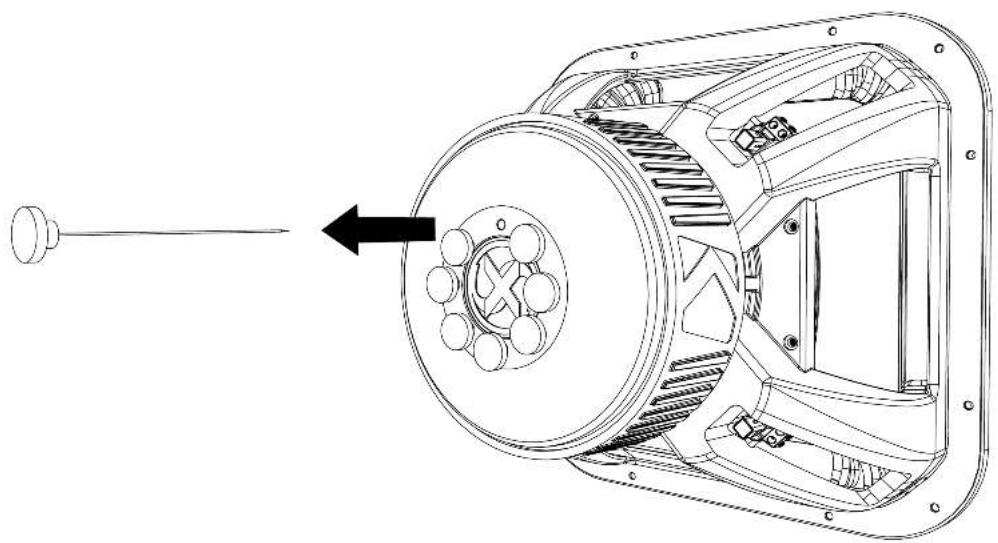

Retirez les goupilles d'alignement de la bobine mobile du moteur.
