WICHTIGER SICHERHEITSHINWEIS

LÄNGERER DAUERBETRIEB EINES VERSTÄRKERS, LAUTSPRECHERS ODER SUBWOOFERS IN VERZERRTER, BESCHNITTENER ODER ÜBERSTEUERTER FORM KANN ZU EINER ÜBERHITZUNG IHRES AUDIOSYSTEMS FÜHREN, DAS MÖGLICHERWEISE FEUER FÄNGT UND ZU SCHWEREN SCHÄDEN AN IHREN KOMPONENTEN UND/ODER IHREM FAHRZEUG FÜHRT. VERSTÄRKER BENÖTIGEN BIS ZU 10 CM (4 ZOLL) OFFENE BELÜFTUNG. SUBWOOFER SOLTEN MIT EINEM ABSTAND VON MINDESTENS 5 CM (2 ZOLL) ZWISCHEN DER VORDERSEITE DES LAUTSPRECHERS UND EINER OBERFLÄCHE MONTIERT WERDEN. KICKER-PRODUKTE SIND IN DER LAGE, SCHALLPEGEL ZU ERZEUGEN, DIE IHR GEHÖR DAUERHAFT SCHÄDIGEN KÖNNEN! WENN SIE EIN SYSTEM AUF EINEN PEGEL AUFDREHEN, DER HÖRBARE VERZERRUNGEN AUFWEIST, SCHADET DIES IHREN OHREN MEHR ALS WENN SIE EIN UNVERZERRTES SYSTEM MIT DERSELBEN LAUTSTÄRKE HÖREN. DIE SCHMERZGRENZE IST IMMER EIN INDIKATOR DAFÜR, DASS DER SCHALLPEGEL ZU LAUT IST UND IHR GEHÖR DAUERHAFT SCHÄDIGEN KANN. BITTE BENUTZEN SIE BEIM EINSTELLEN DER LAUTSTÄRKE IHREN GESUNDEN MENSCHENVERSTAND.

Der L7X ist eine Neuinterpretation der massiven Leistung und des Antriebs der legendären L7 SoloX-Subwoofer von KICKER mit den modernsten Konstruktions-, Material- und Designkonzepten. Wenn Sie die absolut beste SPL-Performance und den tiefsten Bass genießen möchten, dann sind Sie bei KICKERs prämierter Subwoofer-Premium-Produktreihe genau richtig. Und denken Sie daran, dass der Antrieb nur die eine Hälfte der Gleichung ist. Ohne die enorme Leistung, die für die optimale Performance dieser Subwoofer benötigt wird, würden Sie nur den halben Spaß haben. Verwenden Sie diese Subwoofer mit unseren leistungsstarken Warhorse-Verstärkern, um die konkurrenzlose Tieftonleistung zu erreichen, die Sie erwarten!

Spezifikationen

L7X10	L7X12	L7X15
Tieftöner [Zoll; mm]	10, 25 12, 30 15, 38
Empfohlene Verstärkerleistung [Watt RMS]		1000-2000 1000-2000 1000-2000
Frequenzgang	[Hz]	25-100	20-100	20-100
Durchmesser Magnet [Zoll; cm]	8 11/16; 22	8 11/16; 22	8 11/16; 22
Gesamtgewicht Magnet [oz; kg]		406; 11,5	406; 11,5	406; 11,5
Durchmesser Schwingsoule [Zoll; mm]		3; /6	3; /6	3; /6
Schwingspule Wödungsbreite [Zoll; mm]		2,5; 62,5	2,5; 62,5	2,5; 62,5
Abdeckung Dicke [Zoll; mm]		0,5; 12	0,5; 12	0,5; 12
Nennimpedanz [Ω]		1 oder 2	1 oder 2	1 oder 2
Xmax (Lineare Auslenkung) [mm]		1,25; 31,25	1,25; 31,25	1,25; 31,25
Montageausschnitt [Zoll; cm]		9-5/16; 23,7	11-1/16; 28,1	13-3/4; 34,9
Montagsteife [Zoll; cm]		9-7/16; 24	10-1/8; 25,7	11-9/16; 29,3

Hinweis: Alle Spezifikationen und Leistungsangaben können sich ändern. Die aktuellsten Informationen finden Sie auf

www.kicker.com. Um die beste Leistung aus Ihren neuen KICKER-Lautsprechern herauszuholen, empfehlen wir die Verwendung von Original-KICKER-Zubehör und -Kabeln.

Damit die Lautsprecher ihre optimale Leistung erreichen, sollten Sie eine Einspielzeit von zwei Wochen einplanen.

Profi-Tipp: Ein KICKER-Verstärker und ein paar Kabel genügen, um ein komplettes System-Upgrade zu realisieren, das jedes Werkssystem in den Schatten stellt! Mit den Verstärkern der KICKER-Produktreihe können Sie Ihr vorhandenes oder serienmäßiges Quellgerät problemlos auf solide Bässe aufrüsten. Fragen Sie Ihren Händler auch nach Upgrades für KICKER-Lautsprecher.

Konfiguration der Verkabelung

Die Subwoofer der L7X-Series sind mit 1-Ω- oder 2-Ω-Doppelschwingspulen ausgestattet. Beide Spulen müssen mit einer Verstärkerquelle verbunden sein. Die 1-Ω-Doppelschwingspulen liefern parallel verkabelt eine Last von 0,5 Ω, oder bei serieller Verkabelung 2 Ω. Die 2-Ω-Doppelschwingspulen liefern parallel verkabelt eine Last von 1 Ω, oder bei serieller Verkabelung 4 Ω. Vergewissern Sie sich, dass Ihr Quellgerät oder Verstärker für den Betrieb mit der korrekten Ohm-Last ausgelegt ist.

Das Subwoofer-Kabel sollte von scharfen Kanten ferngehalten und nicht eingeklemmt werden können. Wenn das werkseitige Loch und die Tülle nicht vorhanden oder unzugänglich sind, müssen Sie ein Loch bohren, um das Kabel hindurchzuführen. Achten Sie darauf, dass Sie nicht in andere Leitungen oder vorhandene Mechanismen bohren. Immer wenn ein Kabel durch ein Loch geführt wird, muss eine Gummi- oder Kunststofftülle eingesetzt werden, um das Kabel vor Beschädigungen zu schützen.

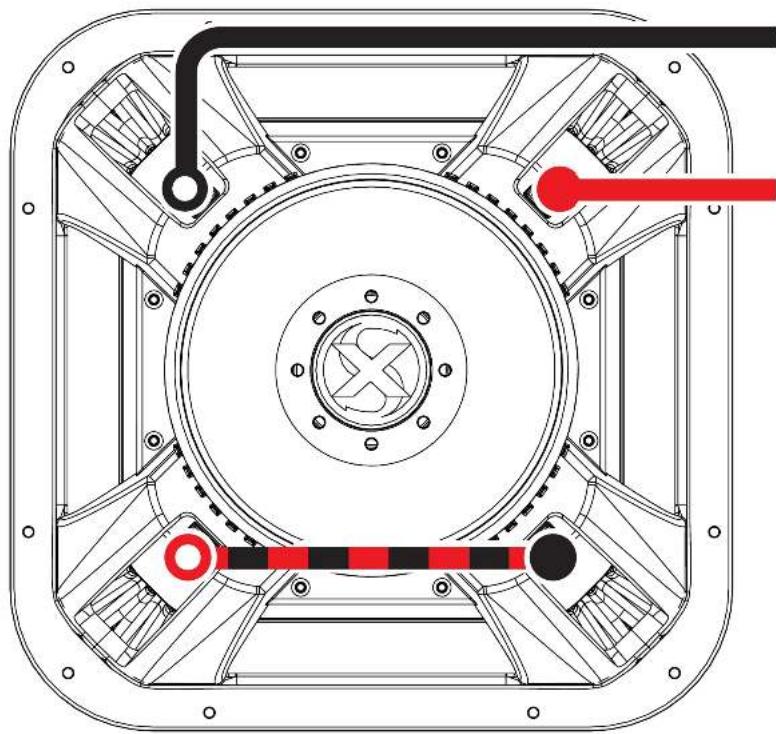

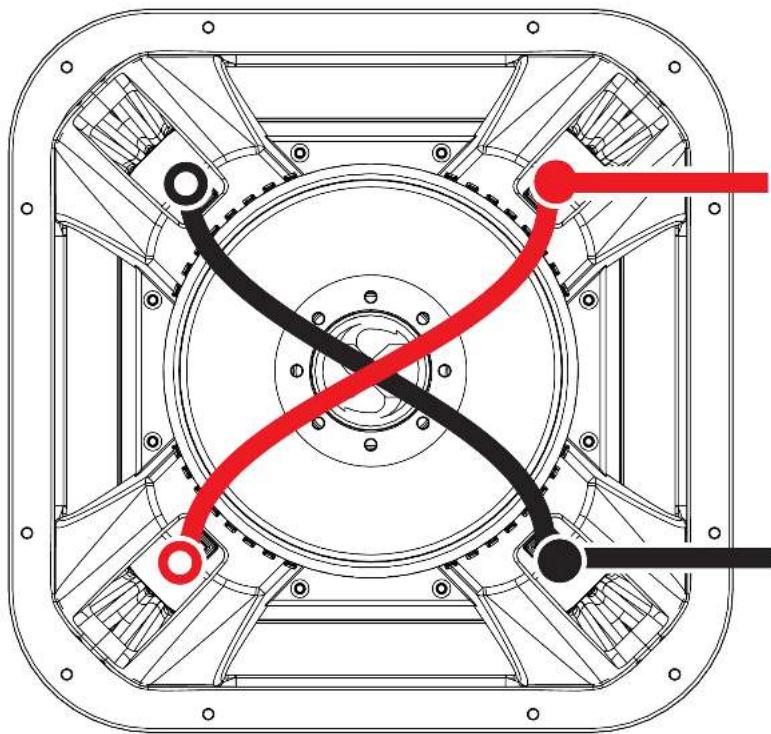

Serielle Verkabelung

1-Ω-Doppelschwingspulen = 2-Ω-Last

2-Ω-Doppelschwingspulen = 4-Ω-Last

1-Ω-Doppelschwingspulen = 0,5-Ω-Last 2-Ω-Doppelschwingspulen = 1-Ω-Last

Hinweise für die Box-Konstruktion

KICKER empfiehlt die Verwendung von M5- oder Nr.-10-Montageschrauben mit T-Muttern. Verwenden Sie eine mitteldichte Faserplatte (MDF) oder Birkensperrholz mit einer Stärke ab 1,9 cm (3/4 Zoll) und versiegeln Sie die Fugen mit Silikon. Verwenden Sie die „Vorlage“ im Versandkarton Ihres L7X Subwoofers. um das Montageloch zu markieren, und schneiden sie dann direkt auf der Linie. Diese Designs erfordern eine innere Halterung. Fügen Sie zwischen jedem der nicht unterstützten Panels dreieckige Halterungen hinzu.

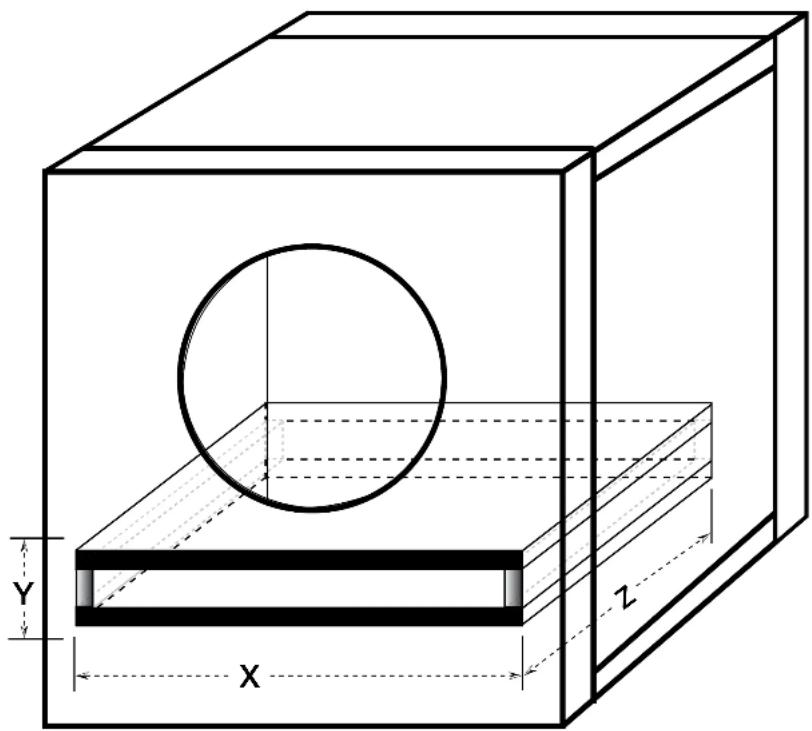

Für die belüfteten Gehäuse muss die Verdrängung des Anschlusses berechnet und zum inneren Volumen des abschließenden Designs hinzugerechnet werden. Verwenden Sie die äußeren Abmessungen des Anschlusses und multiplizieren Sie „X x Y x Z“ und rechnen Sie das Ergebnis in Kubikfuß um.

Aufgrund der erforderlichen Länge dieser Anschlüsse sollten Sie unter Umständen den Anschluss entlang der Unterseite und der Rückwände falten. Für diese Designs sind runde Anschlüsse eher unpraktisch.

Installieren Sie eine Anschlussöffnung nicht gegen eine feste Oberfläche wie etwa eine innere Halterung, eine Rückwand oder eine Kofferraumwand, einen Sitz oder eine Innenwand Ihres Fahrzeugs. Die Anschlussöffnung muss frei zugänglich sein. Verwenden Sie die kleinste Abmessung des rechteckigen Anschlusses als den minimalen Abstand zwischen der Anschlussöffnung und einer festen Oberfläche, um eine freie Luftzirkulation zu gewährleisten.

Sie können Ihr Gehäuse lose mit Polyesterfasern auffüllen. Portierte Designs erfordern, dass das Ende des Anschlusses (in der Box) mit Akustikstoff, Maschendraht oder Streckmetall abgedeckt wird, damit der Polyesterfüllstoff nicht aus dem Anschluss austritt. Die Verwendung von Polyesterfüllstoff wird die Effizienz leicht beeinträchtigen, wird jedoch die Ausgabe niedriger Frequenzen vertiefen und erweitem, indem Ihrem Subwoofer suggeriert wird, er befände sich in einer größeren Box.

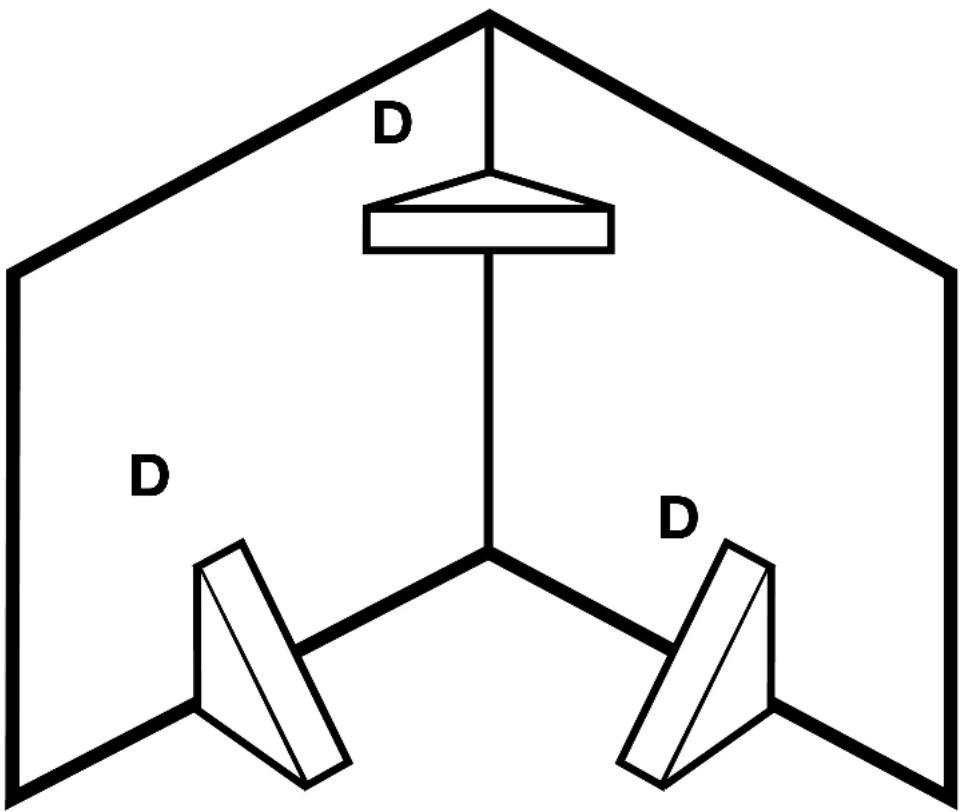

Fügen Sie zwischen jedem der nicht unterstützten Panels dreieckige Halterungen hinzu. Die Montageplatte sollte doppelt so hoch sein wie die 3/4-Zoll-Wand.

D D D

L7X12, L7X15: D = 3 Zoll x 3 Zoll (8 cm x 8 cm)

L7X10: D = 2 Zoll x 2 Zoll (5 cm x 5 cm)

Weitere Hinweise für die Box-Konstruktion erhalten Sie bei Ihrem autorisierten KICKER-Händler, oder klicken Sie auf die Registerkarte Support auf der KICKER-Homepage www.kicker.com. Bitte senden Sie eine E-Mail an [e-mail] oder rufen Sie den Technischen Support unter [phone] an, wenn Sie spezifische oder ungeklärte Fragen haben.

Belüftete Gehäuse

Die L7X-Subwoofer können gewaltige Leistungswerte verarbeiten. Belüftete Gehäuse erhöhen die Basseffizienz und bieten deutlich mehr Leistung von 30 bis 80 Hz. Die Leistung ist deutlich höher als die einer versiegelten Box. Vergessen Sie nicht, die Verschiebung des Subwoofers zum Innenvolumen des endgültigen Designs hinzuzufügen.

	L7X10	L7X12	L7X15
Empfohlene BelüftungBox Volumen ft3[L] 2; [56,6] 3; [84,9] 5; [141,6]
Anschlussöffnung, Zoll x Zoll [cm x cm]	2,5 x 12,25 [6 x 31] 3,5 x 13 [9 x 33]	4,25 x 16,5 [11 x 42]
Anschlusslänge, Zoll [cm]	38,5; [98]	36,5; [93]	34,75; [88]
Abstimmfrequenz (Hz)	31	31	30
Verschiebung des Subwoofers ft3[L]	0,18 [5,09]	0,19 [5,38]	0,21 [5,94]

Re-Cone Kit

Der L7X wurde für den professionellen Einsatz entwickelt. Da beim Re-Cone-Verfahren kein Klebstoff verwendet wird, kann der Konus bei einem Ausfall im laufenden Betrieb innerhalb von Minuten ausgetauscht werden.

Die Re-Cone-Baugruppe besteht aus einem vormontierten Konus, einer Sicke und einer Schwingspule, die in den L7X-Motor und die Korbbaugruppe geschraubt werden. Sie kann auf der KICKER-Website hier erworben werden. Versuchen Sie NICHT, Recone-Kits mit einer anderen Impedanz zu verwenden, wenn Sie den Subwoofer wieder aufbauen. Verwenden Sie zum Beispiel nur das 1-Ohm-Recone-Kit in der 1-Ohm-Subwoofer-Struktur L7X.

Führen Sie die folgenden Schritte aus, um den L7X wieder zusammenzubauen.

Verwenden Sie für diesen Zusammenbau keine Elektrowerkzeuge! Der L7X-Magnet ist extrem stark und kann zu Verletzungen von Personen oder zur Beschädigung von Gegenständen führen. Seien Sie vorsichtig in der Nähe von Gegenständen, die magnetisches Material enthalten.

Beginnen Sie damit, den Subwoofer aus seiner Halterung zu entfernen und alle Kabel abzuziehen.

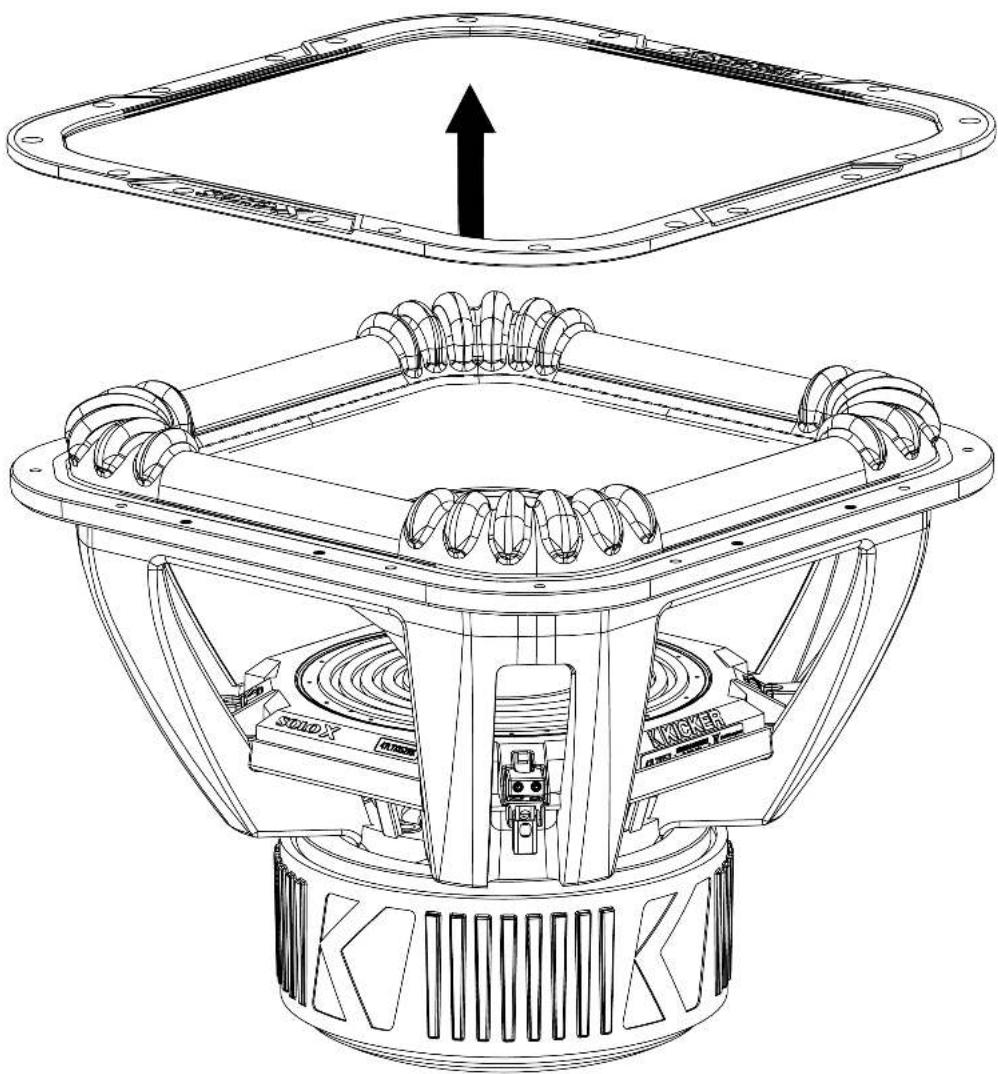

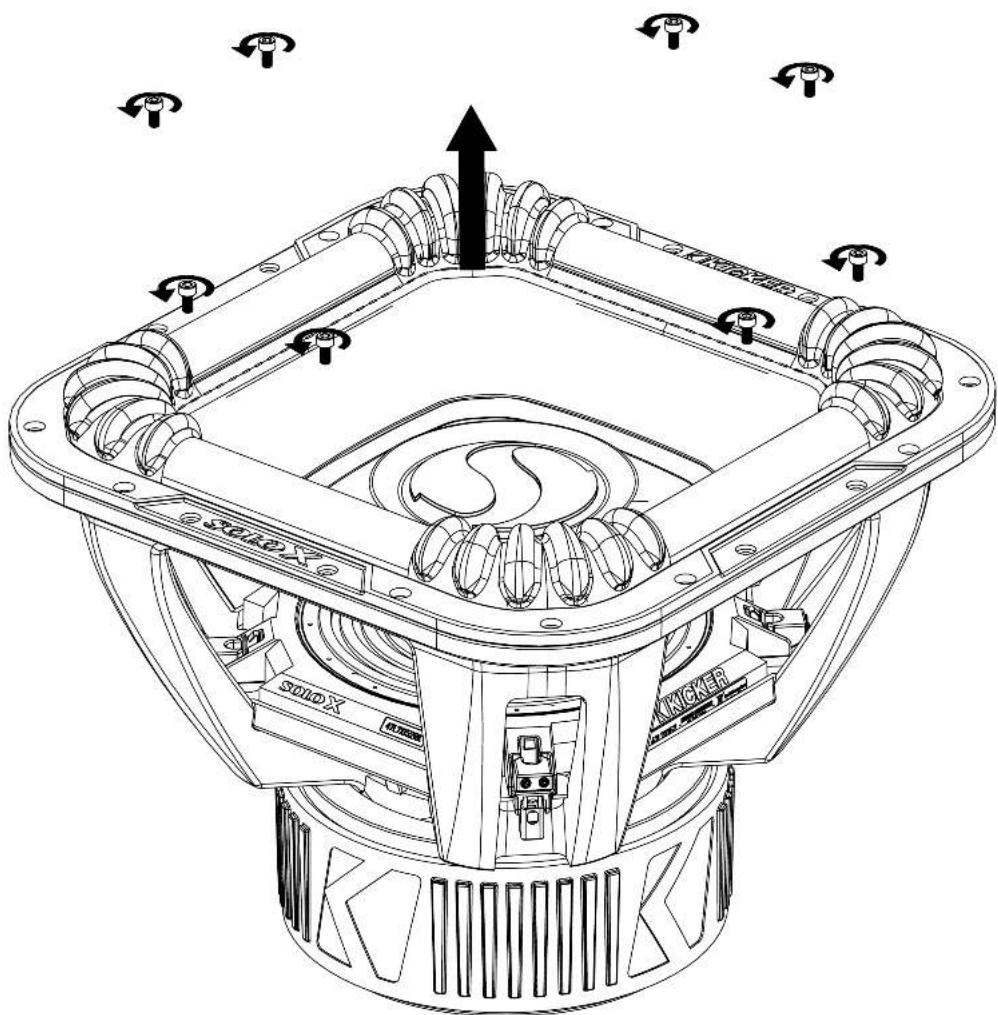

Entfernen Sie mit einem 4-mm-Inbusschlüssel die acht M5x0,8x10-mm-Schrauben, mit denen der Befestigungsflansch für die Sicke an der Korbbaugruppe befestigt ist.

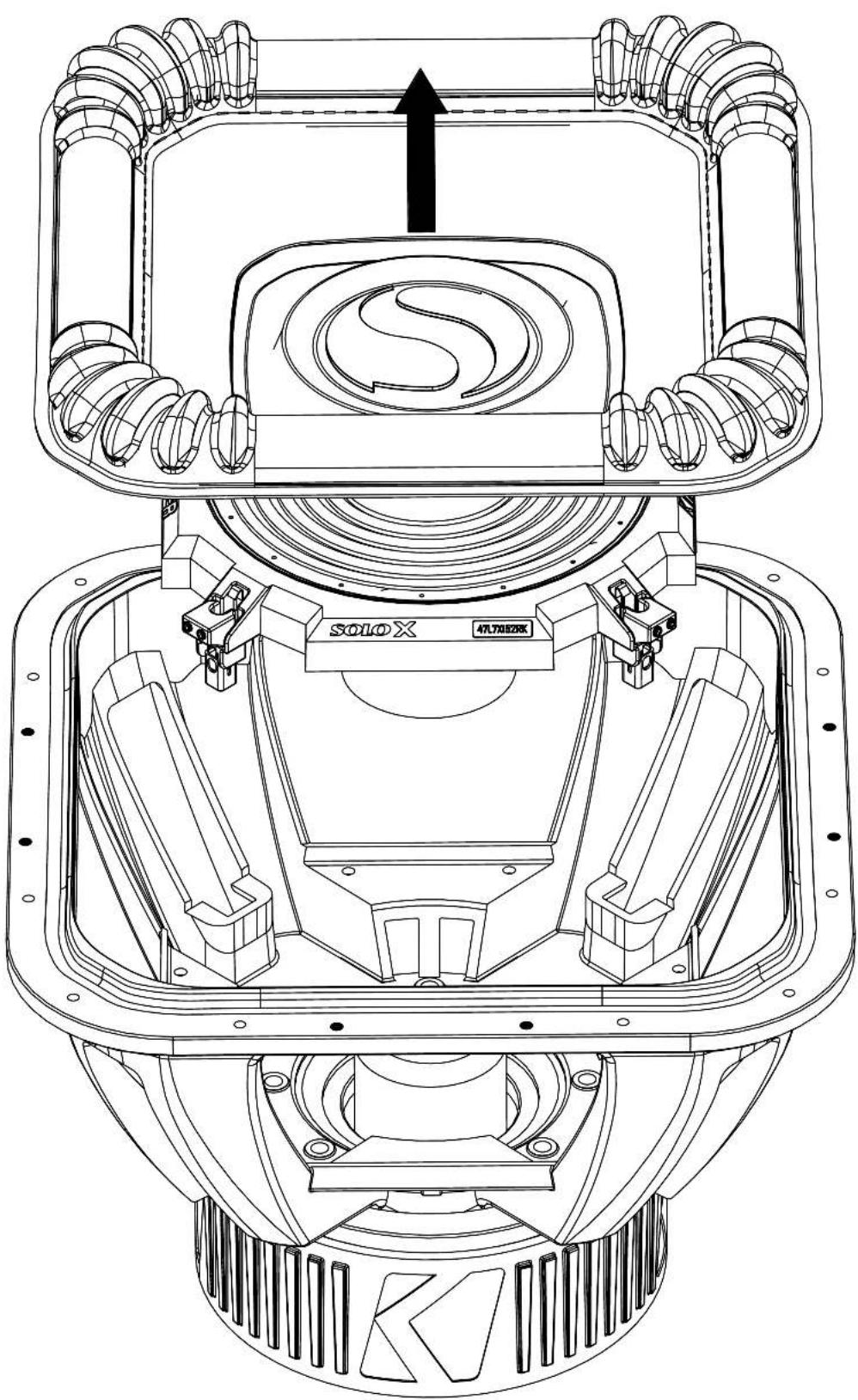

Entfernen Sie den Befestigungsflansch für die Sicke von der Korbbaugruppe.

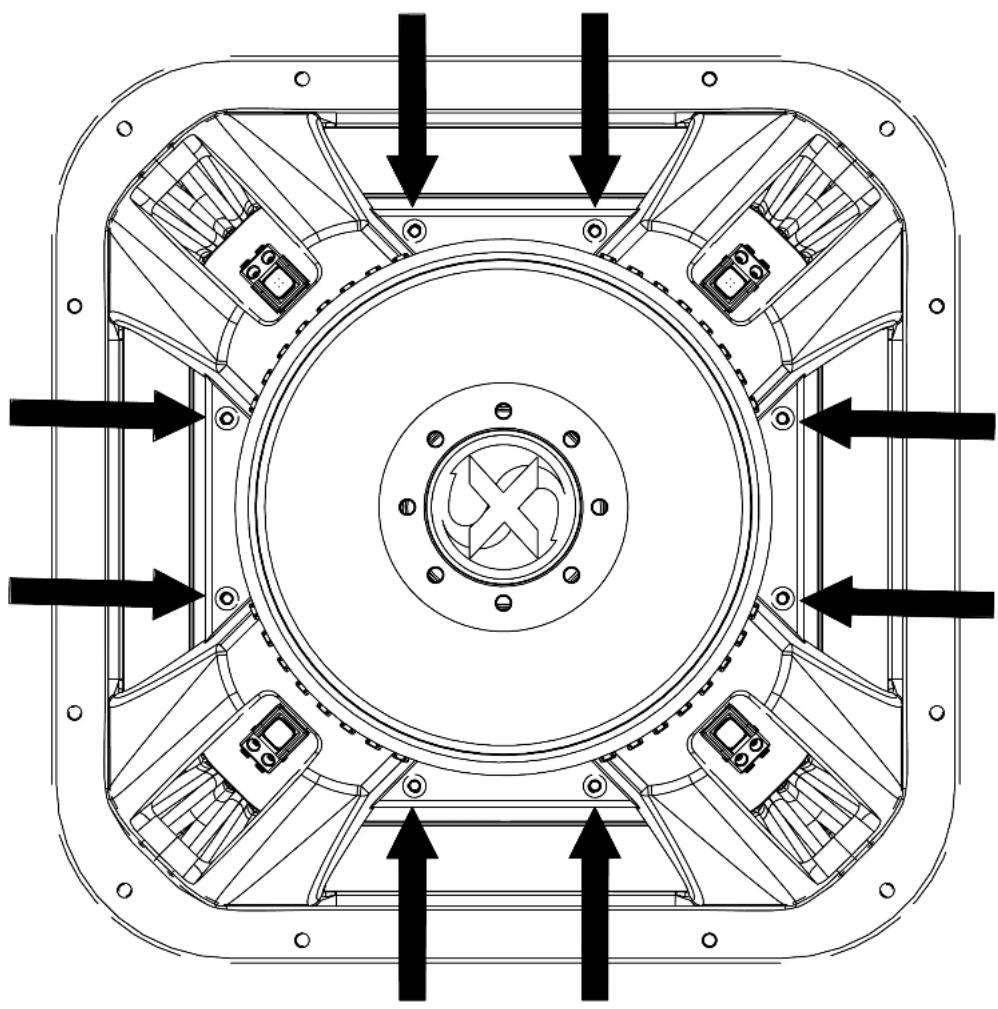

Entfernen Sie von der Magnetseite (Unterseite) der Korbbaugruppe aus mit einem 4-mm-Inbusschlüssel die acht M5x0,8x16-mm-Schrauben, mit denen die Spinne an der Korbbaugruppe befestigt ist.

Ziehen Sie den Konus von der Konusseite (oben) der Korbbaugruppe aus der Korbbaugruppe heraus.

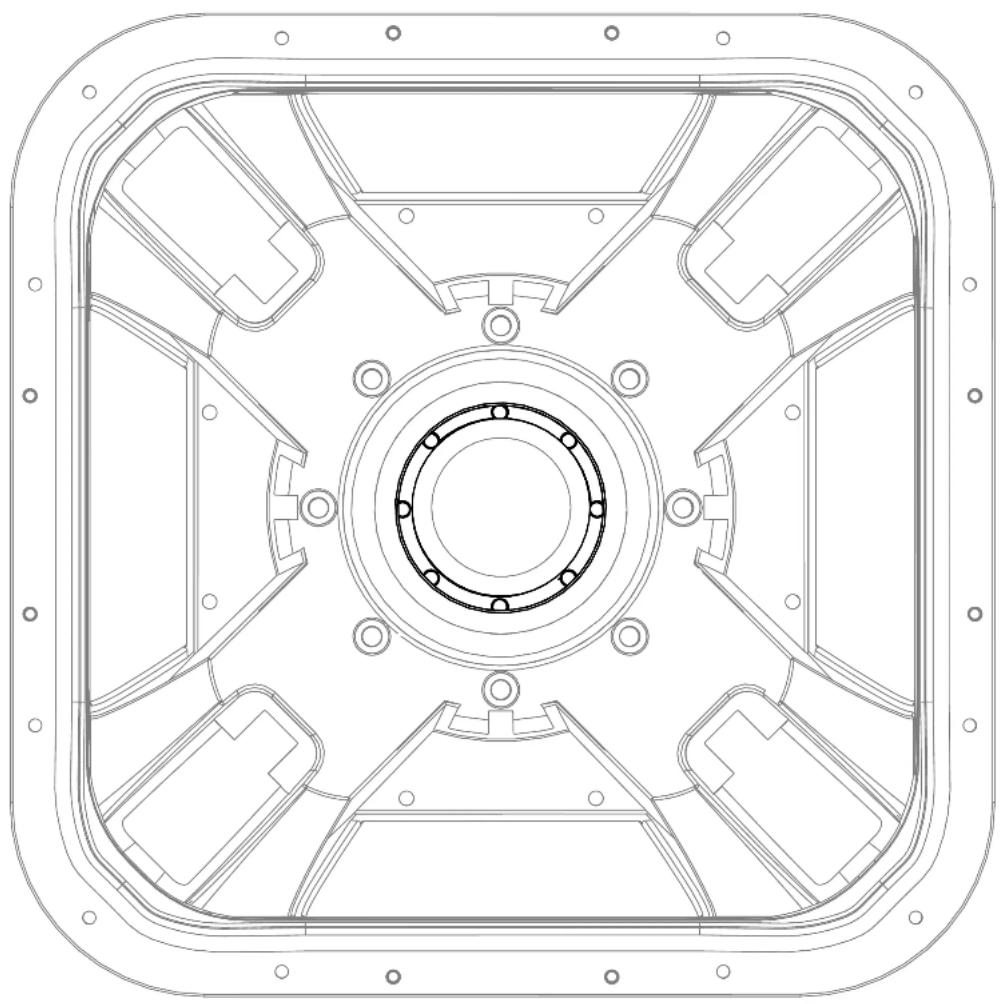

Reinigen Sie den Schwingspulenspalt und entfernen Sie alle Verschmutzungen.

HINWEIS: Der L7X-Magnet ist extrem leistungsstark. Achten Sie darauf, dass keine Gegenstände, die magnetische Materialien enthalten, in den Schwingspulenspalt fallen. Diese Gegenstände können stecken bleiben und den Subwoofer unbrauchbar machen.

WARNHINWEIS! Die Schwingspulen- Ausrichtungsstifte sind sehr scharf und können bei unsachgemäßer Handhabung zu schweren Verletzungen und sogar zum Tod führen. Seien Sie vorsichtig bei der Handhabung.

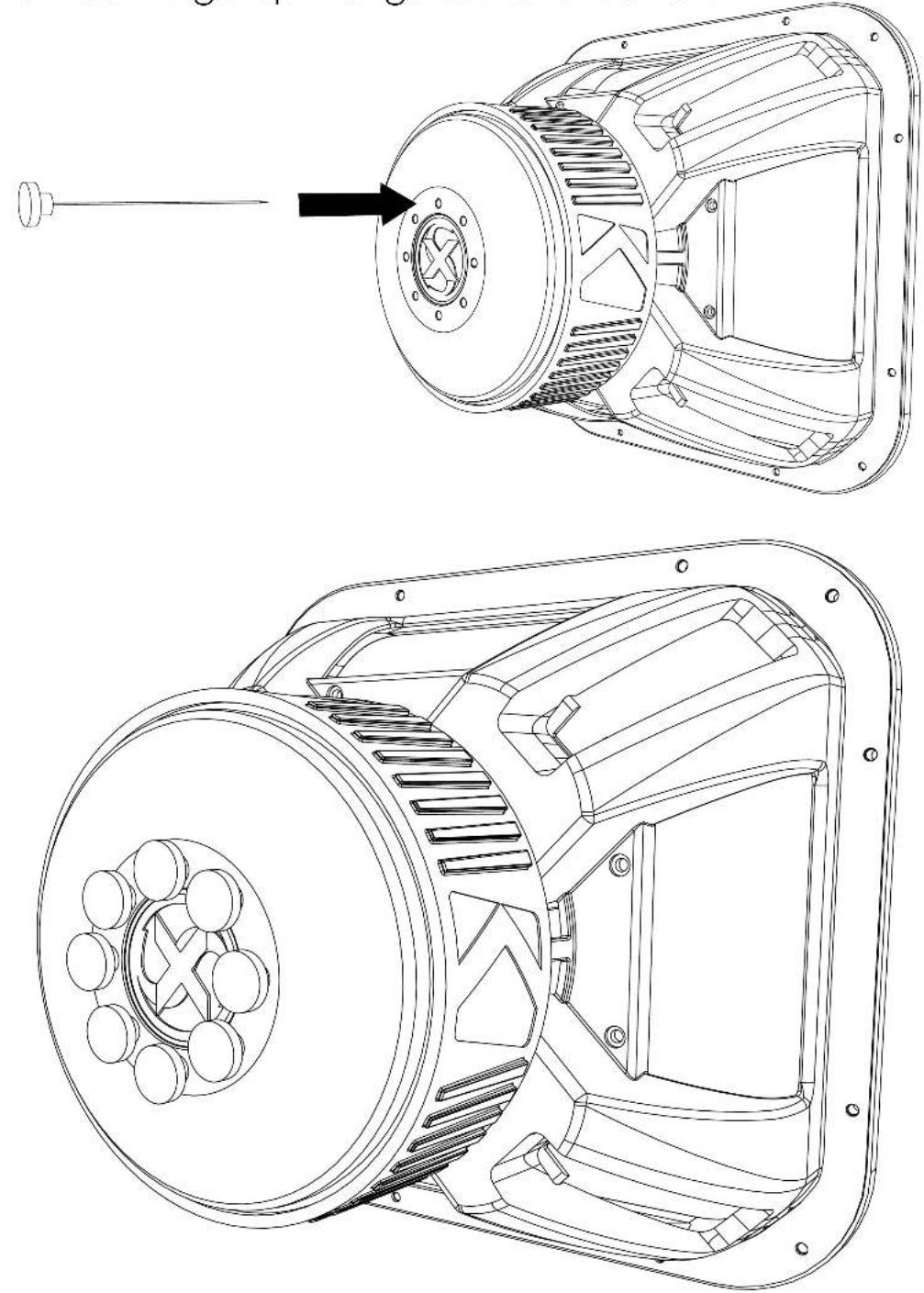

Legen Sie den Korb auf die Seite und stecken Sie je einen Schwingspulen-Ausrichtungsstift in jedes der acht Löcher des Subwoofer-Antriebs. Der Kopf des Stifts muss den Antrieb berühren. Um den Kontakt zu erreichen, ist möglicherweise etwas Fingerspitzengefühl erforderlich.

Nachdem Sie alle Schwingspulen- Ausrichtungsstifte eingesetzt haben, drücken Sie die Stifte in Richtung des Magnetpols, bis die Stifte magnetisch an dem Pol gehalten werden. Verteilen Sie die Stifte gleichmäßig um den Pol herum.

Drücken Sie die Spitzen aller acht Stifte in Richtung des Magnetpols in der Mitte, bis sie festsitzen.

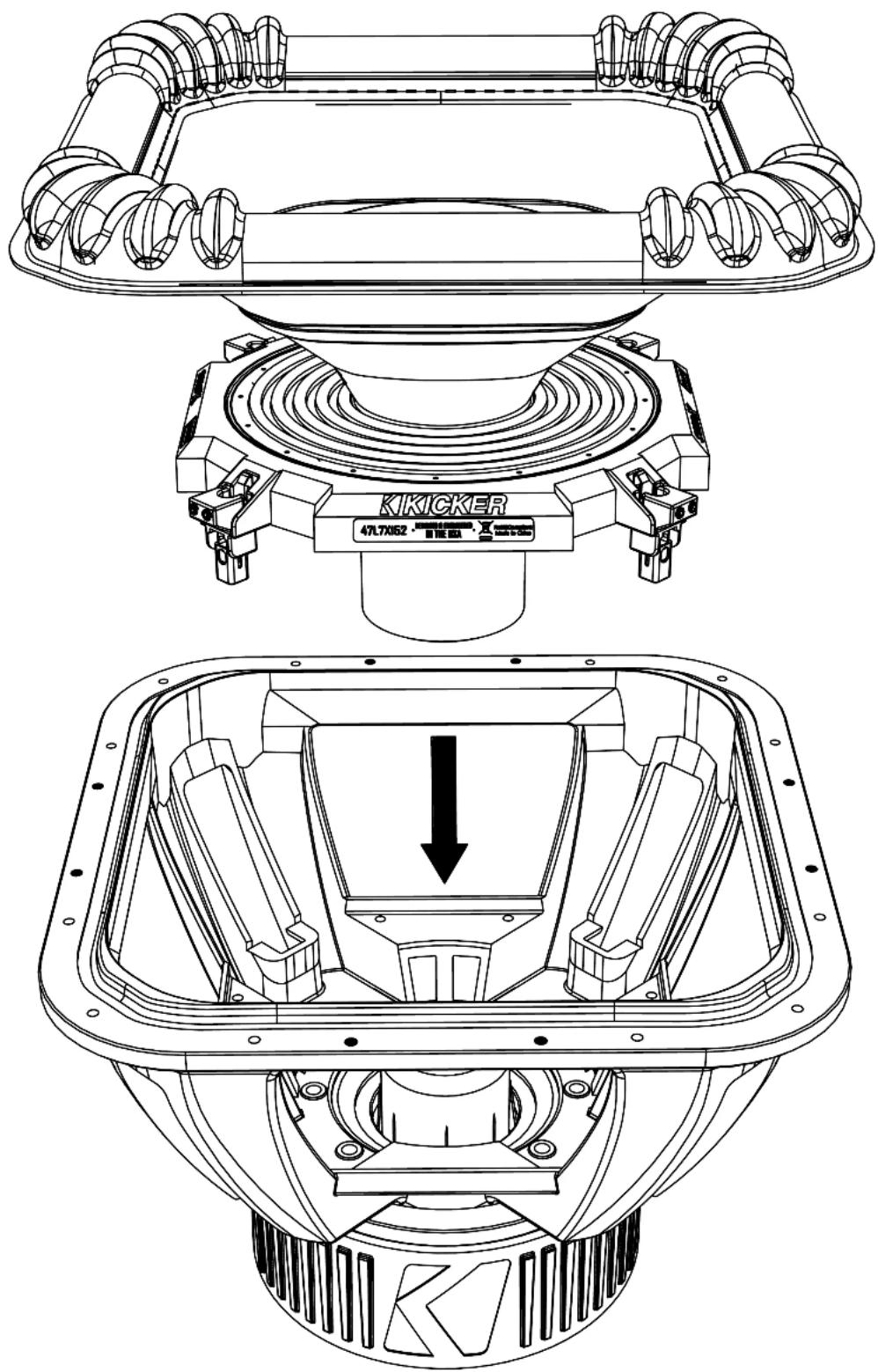

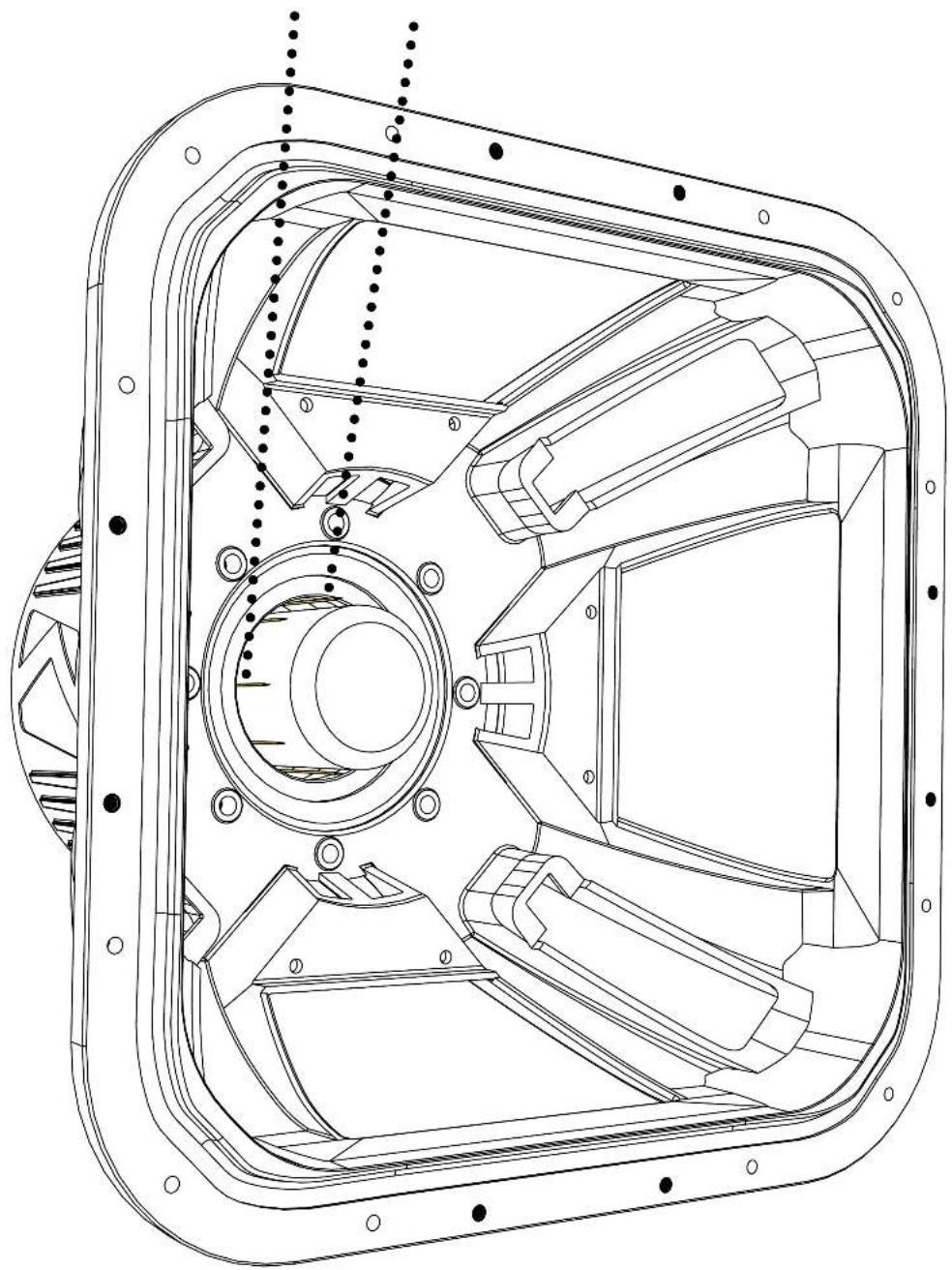

Legen Sie die Korbbaugruppe auf die Seite und setzen Sie den neuen Konus in die Korbbaugruppe ein. Achten Sie genau darauf, dass die Stifte innerhalb der Schwingspule liegen, damit die Schwingspule reibungslos über den Magnetpol gleiten kann.

KIKICKER 47L7X62 · 1000000000000000000000000000000000000000000000000000000000000000000000000000000000000

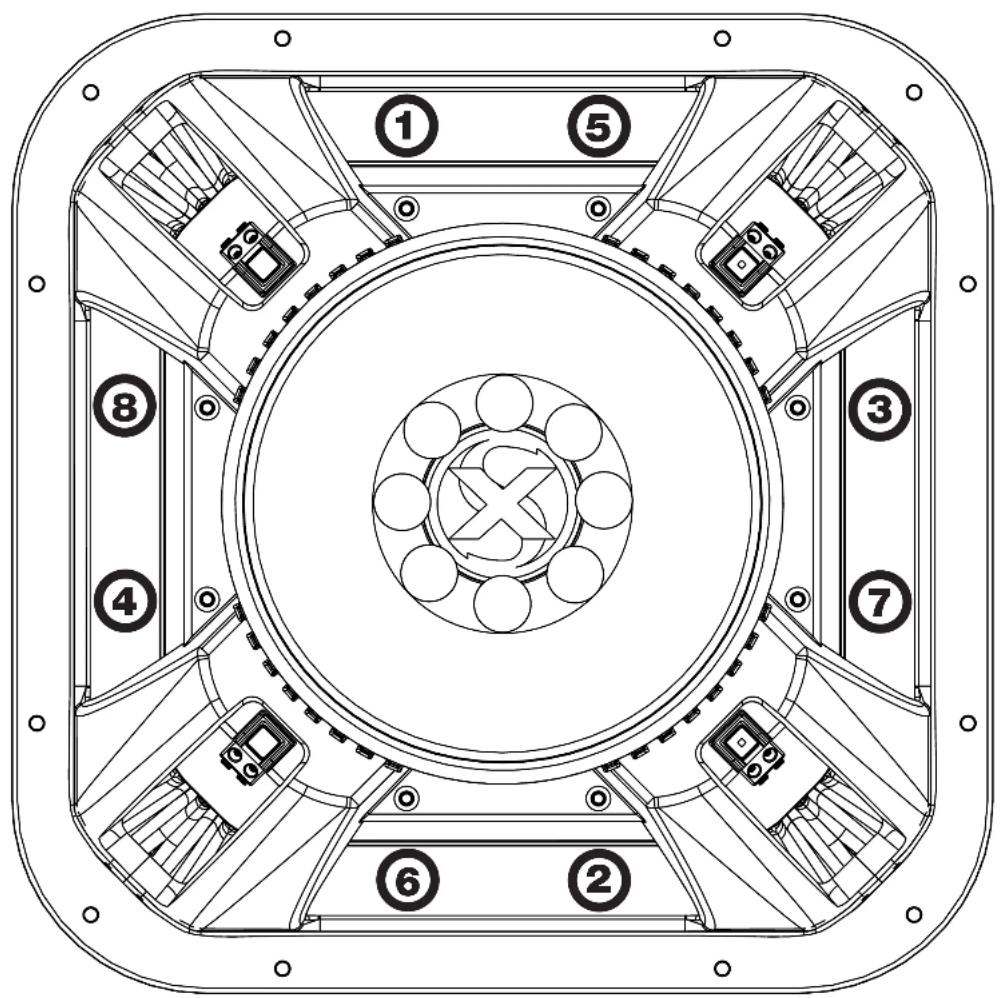

Befestigen Sie die Spinne mit den acht M5x0,8x16mm-Schrauben an der Korb-baugruppe. Ziehen Sie alle Schrauben erst locker an, bevor Sie sie festziehen. Ziehen Sie die Schrauben in der unten angegebenen Reihenfolge mit einem Drehmoment von 20 in-lbs (2,26 Newtonmeter) an.

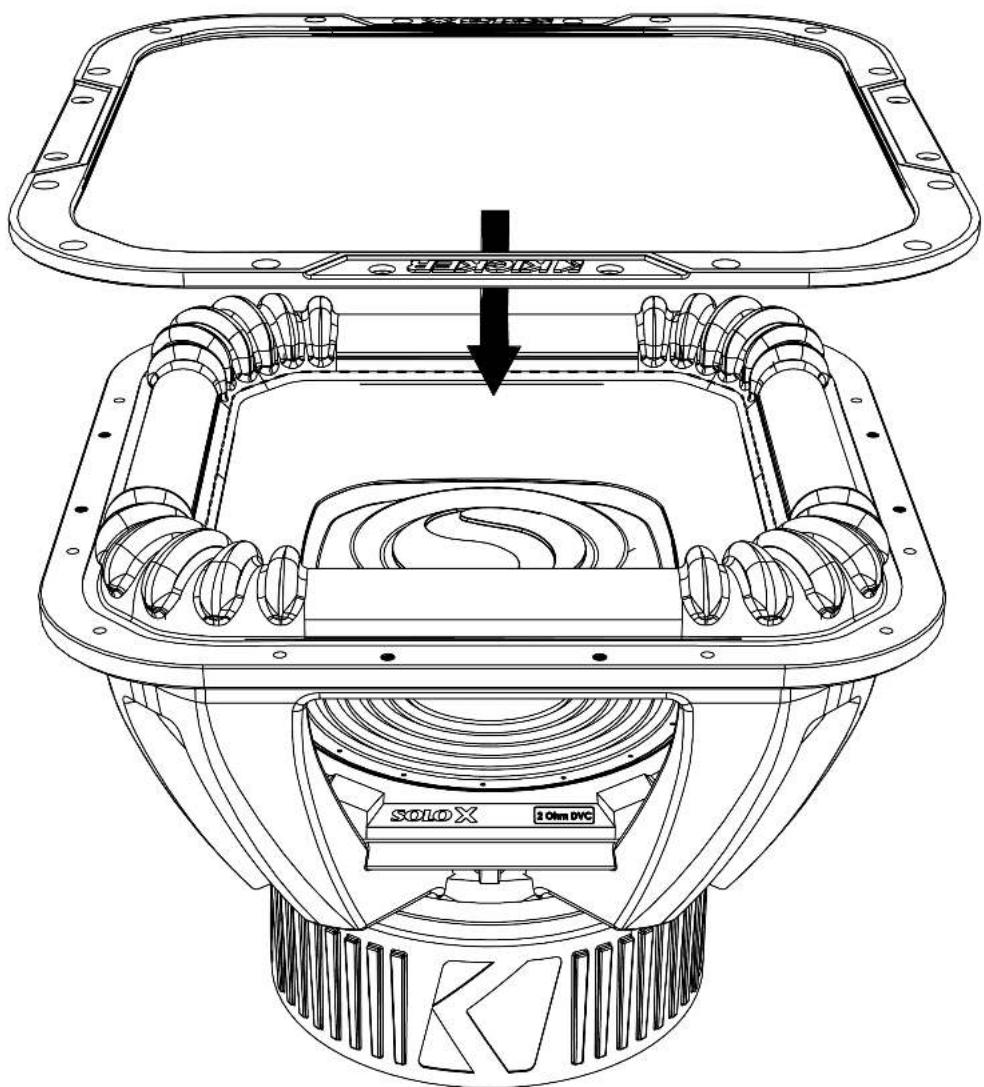

Drehen Sie den Lautsprecher in eine aufrechte Position und bringen Sie den Befestigungsflansch über der Sicke an.

STOCKER SOLOX 20mm DVC

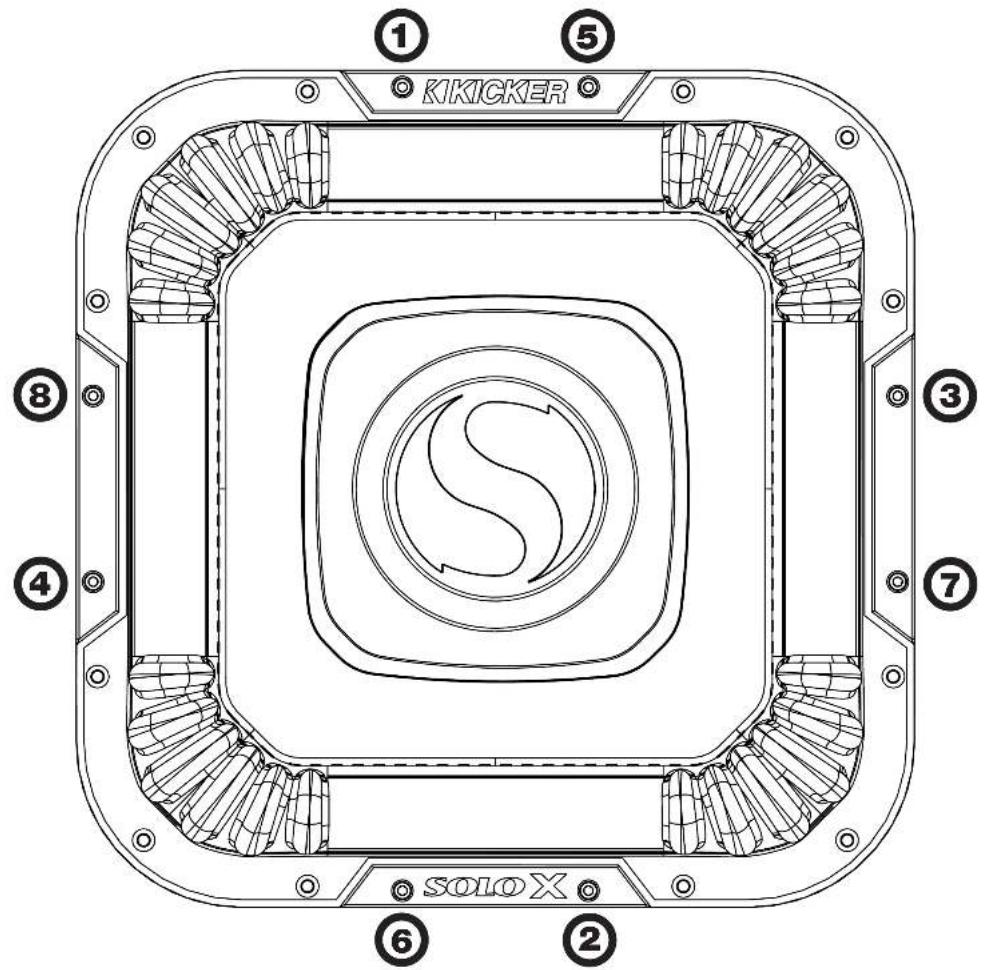

Sichern Sie den Befestigungsflansch mit den acht M5x0,8x10mm-Schrauben am Korb. Ziehen Sie alle Schrauben erst locker an, bevor Sie sie festziehen. Ziehen Sie die Schrauben in der unten angegebenen Reihenfolge mit einem Drehmoment von 20 in-lbs (2,26 Newtonmeter) an.

1 5 KIKICKER 3 7 SOLOX 6 2

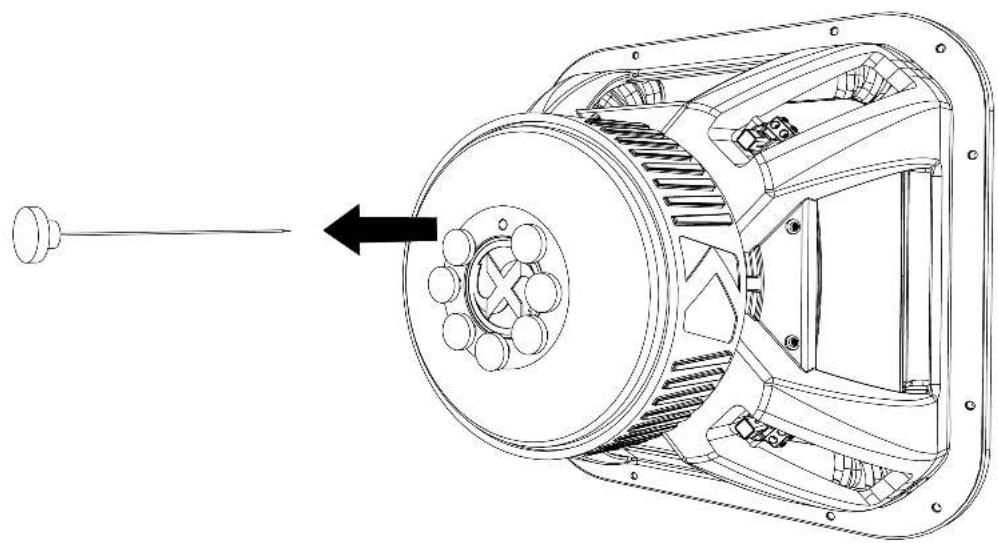

Entfernen Sie die Schwingspulen- Ausrichtungsstifte aus dem Antrieb.

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantioleistungen in Ihrem Land zu erfahren.

Der Slogan "Treibstoff für Livin' Loud" bezieht sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten ("Livin' Loud") zu streben. Die Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den "Treibstoff" für das Autostereoerebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passenden Lautstärkepegel außerhalb des Autos an die örtlichen Lärmvorschriften zu halten.

GARANTIE INTERNATIONALE Version Française
