BEDIENUNGSANLEITUNG 50CVX152 KICKER

Versiegelte Gehäuse......44

Belüftete Gehäuse......46

Garantía | Garantie......48

WICHTIGER SICHERHEITSHINWEIS

LÄNGERER DAUERBETRIEB EINES VERSTÄRKERS, LAUTSPRECHERS ODER SUBWOOFERS IN VERZERRTER, BESCHNITTENER ODER ÜBERSTEUERTER FORM KANN ZU EINER ÜBERHITZUNG IHRES AUDIOSYSTEMS FÜHREN, DAS MÖGLICHERWEISE FEUER FÄNGT UND ZU SCHWEREN SCHÄDEN AN IHREN KOMPONENTEN UND/ODER IHREM FAHRZEUG FÜHRT. VERSTÄRKER BENÖTIGEN BIS ZU 10 CM (4 ZOLL) OFFENE BELÜFTUNG. SUBWOOFER SOLLTEN MIT EINEM ABSTAND VON MINDESTENS 2,5 CM (1 ZOLL) ZWISCHEN DER VORDERSEITE DES LAUTSPRECHERS UND EINER OBERFLÄCHE MONTIERT WERDEN. KICKER-PRODUKTE SIND IN DER LAGE, SCHALLPEGEL ZU ERZEUGEN, DIE IHR GEHÖR DAUERHAFT SCHÄDIGEN KÖNNEN! WENN SIE EIN SYSTEM AUF EINEN PEGEL AUFDREHEN, DER HÖRBARE VERZERRUNGEN AUFWEIST, SCHADET DIES IHREN OHREN MEHR ALS WENN SIE EIN UNVERZERRTES SYSTEM MIT DERSELBEN LAUTSTÄRKE HÖREN. DIE SCHMERZGRENZE IST IMMER EIN INDIKATOR DAFÜR, DASS DER SCHALLPEGEL ZU LAUT IST UND IHR GEHÖR DAUERHAFT SCHÄDIGEN KANN. BITTE BENUTZEN SIE BEIM EINSTELLEN DER LAUTSTÄRKE IHREN GESUNDEN MENSCHENVERSTAND.

Die CVX Subs sind eine Fallstudie darüber, was KICKER-Subwoofer zu den absolut besten in der Branche macht. Sie verfügen über die höchstmögliche Belastbarkeit und bieten Ihnen mit Doppelschwingspulen alle Verkabelungsoptionen, die Sie sich wünschen können. Der Aluminiumkorb reduziert das Gewicht und erreicht gleichzeitig eine höhere Wärmeableitung als Stahl, zusätzlich zur Perimeterbelüftung, aber die KICKER-Qualität bedeutet, dass wir diese Produkte brauchen, um darüber hinauszugehen. KICKER hat jetzt unsere neueste Innovation der Zwangsluftkühlung vorgestellt, die die Auslenkung des Tieftöners nutzt, um heiße Luft herauszudrücken, während kühle Luft angesaugt wird. Dies führt zu einer Reduzierung der Wärme um 20 % und erhöht die bereits branchenführende Zuverlässigkeit unserer Subs. Machen Sie sich bereit für den charakteristischen KICKER-Bass und stellen Sie sicher, dass Sie diese Subwoofer mit KICKER-Zubehör und -Verstärkern verwenden, um die besten Ergebnisse zu erzielen.

Spezifikationen

CVX10	CVX12	CVX15
Tieftöner [Zoll, mm]	10, 25	12, 30	15, 38
Emplohlene Verstärkerleistung [Watt RMS]
Spitzonoclastbarkoit [Watt]
Empfindlichkeit [1 W, 1 m]
Nennimpedanz [Ω]
Fs [Hz]
Xmax (Lineare Auslenkung) [mm]
Rie [Ω]
Qts
Qms
Qes
Vas [ft3, L]
Abmessungen des Außenrahmens [Zoll, cm]
Montagotofc [Zoll, cm]
Montageausschnill [Zoll, cm]
Frequenzgang [Hz]

Hinweis: Alle Spezifikationen und Leistungsangaben können sich ändern. Die aktuellsten Informationen finden Sie auf www.kicker.com. Um die beste Leistung aus Ihren neuen KICKER-Lautsprechern herauszuholen, empfehlen wir die Verwendung von Original-KICKER-Zubehör und -Kabeln. Damit die Lautsprecher ihre optimale Leistung erreichen, sollten Sie eine Einspielzeit von zwei Wochen einplanen.

Profi-Tipp: Ein KICKER-Verstärker und ein paar Kabel genügen, um ein komplettes System-Upgrade zu realisieren, das jedes Werkssystem in den Schatten stellt! Mit den Verstärkern der KICKER-Produktreihe können Sie Ihr vorhandenes oder serienmäßiges Quellgerät problemlos auf solide Bässe aufrüsten. Fragen Sie Ihren Händler auch nach Upgrades für KICKER-Subwoofer.

Konfiguration der Verkabelung

Subwoofer der CompVX-Series verfügen über zwei 2-Ω oder 4-Ω-Schwingspulen. Beide Spulen müssen mit einer Verstärkerquelle verbunden sein. Sie liefern parallel verkabelt eine Ladung von 1 Ω oder 2 Ω, oder bei serieller Verkabelung 4 Ω oder 8 Ω. Vergewissern Sie sich, dass Ihr Quellgerät oder Verstärker für den Betrieb mit der korrekten Ohm-Last ausgelegt ist.

Das Lautsprecherkabel sollte von scharfen Kanten ferngehalten und nicht eingeklemmt werden können. Wenn das werkseitige Loch und die Tülle nicht vorhanden oder unzugänglich sind, müssen Sie ein Loch bohren, um das Lautsprecherkabel hindurchzuführen. Achten Sie darauf, dass Sie nicht in andere Leitungen oder vorhandene Mechanismen bohren. Immer wenn ein Kabel durch ein Loch geführt wird, muss eine Gummi- oder Kunststofftülle eingesetzt werden, um das Kabel vor Beschädigungen zu schützen.

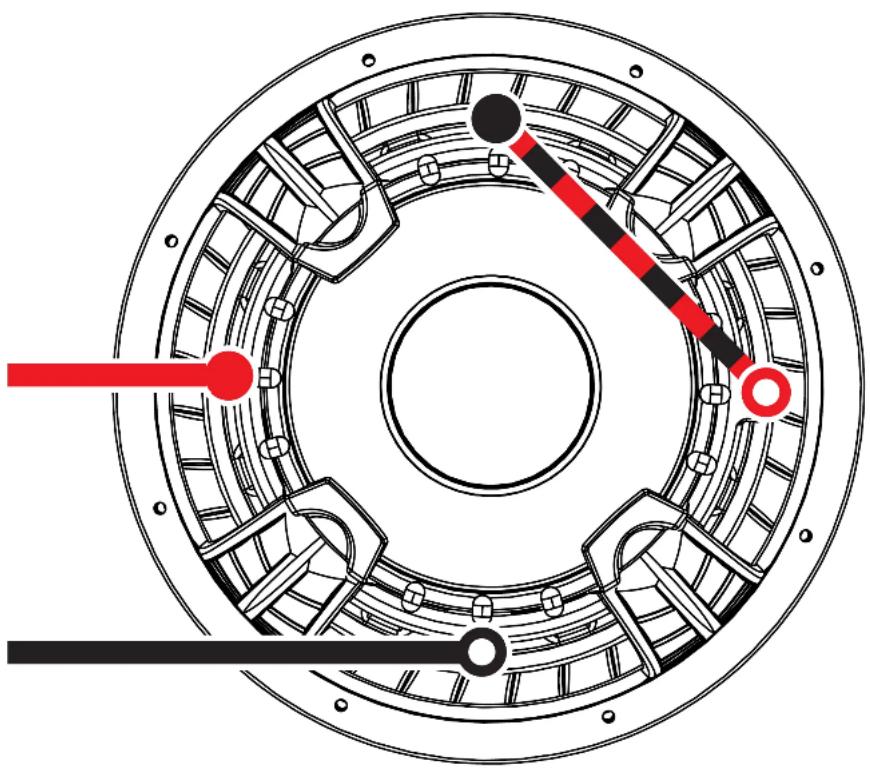

Serielle Verkabelung

Zwei 2-Ω-Schwingspulen = 4-Ω-Ladung

Zwei 4-Ω-Schwingspulen = 8-Ω-Ladung

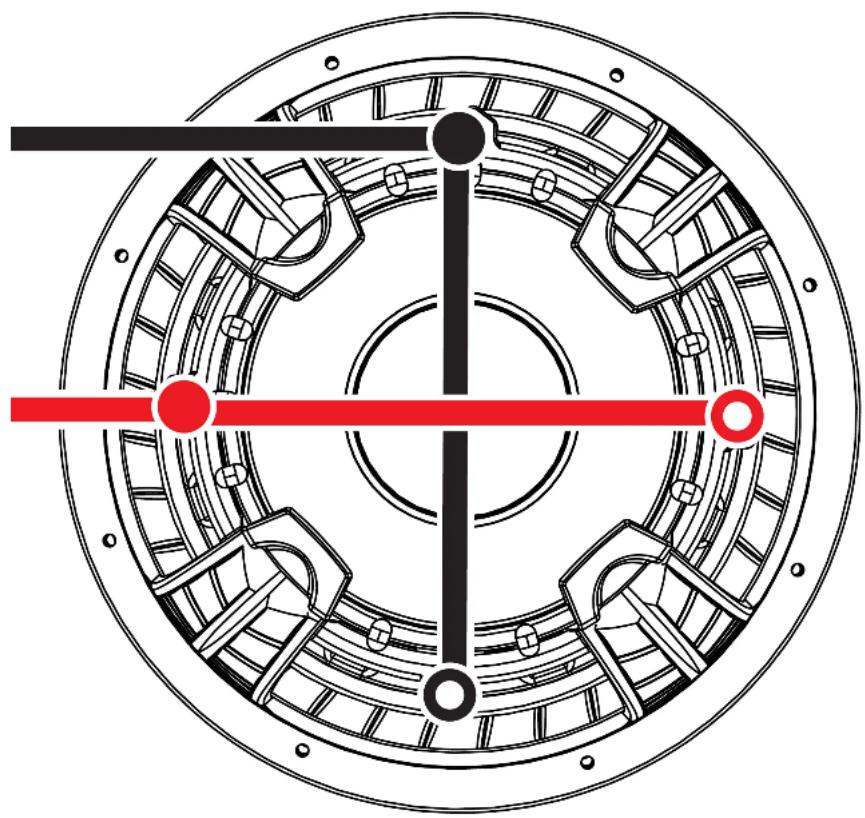

Zwei 2-Ω-Schwingspulen = 1-Ω-Ladung Zwei 4-Ω-Schwingspulen = 2-Ω-Ladung

Hinweise für die Box-Konstruktion

Verwenden Sie eine mitteldichte Faserplatte (MDF) mit einer Stärke ab 1,9 cm (3/4 Zoll) und versiegeln Sie die Fugen mit Silikon. Verwenden Sie die „Vorlage“ im Versandkarton Ihres CompVX Subwoofers. um das Montageloch zu markieren, und schneiden sie dann direkt auf der Linie. Diese Designs erfordern eine innere Halterung. Fügen Sie zwischen jedem der nicht unterstützten Panels dreieckige Halterungen hinzu.

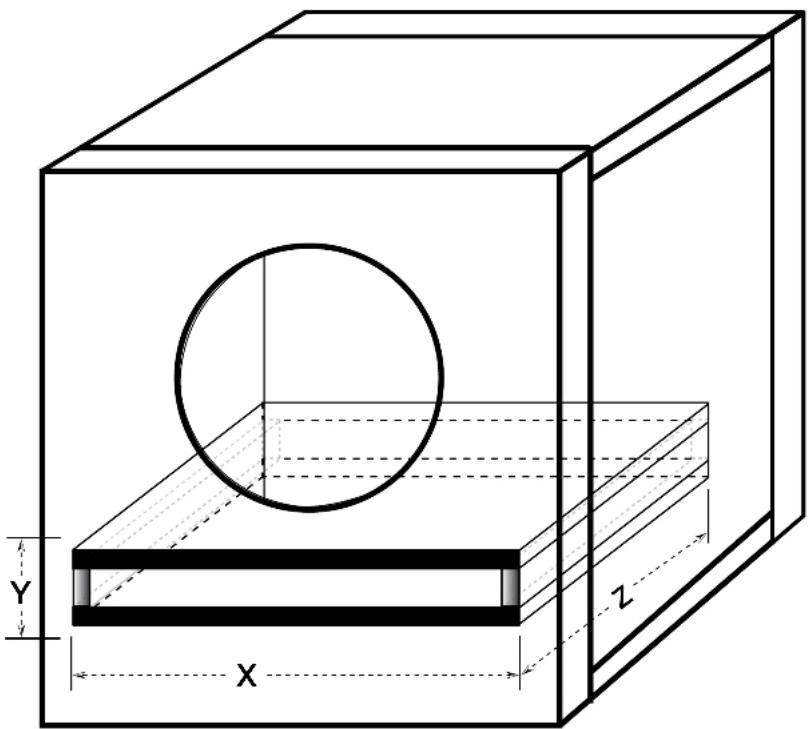

Alle Abmessungen in dieser Anleitung in Kubikfuß (L) beinhalten die Verdrängung des Woofers. Für die belüfteten Gehäuse muss die Verdrängung des Anschlusses berechnet und zum inneren Volumen des abschließenden Designs hinzugerechnet werden. Verwenden Sie die äußeren Abmessungen des Anschlusses und multiplizieren Sie „X x Y x Z“ und rechnen Sie das Ergebnis in Kubikfuß um. Beispielsweise sind die Abmessungen der externen Anschlüsse des CompVX12 Belüftet Minimal unter Verwendung einer MDF mit einer Stärke von 1,9 cm (3/4 Zoll) wie folgt:

(12,5 Zoll + 1,5 Zoll gesamte MDF-Wandstärke) x (2,5 Zoll + 1,5 Zoll gesamte MDF-Wandstärke) x (20 Zoll) x (1 Fuß³ / 1,728 Zoll³) = 0,65 Fuß³

Addieren Sie diese Zahl dann zum inneren Volumen des Gehäuses. 1,75 Fuß ^3 + 0,65 Fuß ^3 = 2,4 Fuß ^3

Aufgrund der erforderlichen Länge dieser Anschlüsse sollten Sie unter Umständen den Anschluss entlang der Unterseite und der Rückwände falten. Für diese Designs sind runde Anschlüsse eher unpraktisch.

Installieren Sie eine Anschlussöffnung nicht gegen eine feste Oberfläche wie etwa eine innere Halterung, eine Rückwand oder eine Kofferraumwand, einen Sitz oder eine Innenwand Ihres Fahrzeugs. Die Anschlussöffnung muss frei zugänglich sein. Verwenden Sie die kleinste Abmessung des rechteckigen Anschlusses als den minimalen Abstand zwischen der Anschlussöffnung und einer festen Oberfläche, um eine freie Luftzirkulation zu gewährleisten.

Sie können Ihr Gehäuse lose mit Polyesterfasern auffüllen. Portierte Designs erfordern, dass das Ende des Anschlusses (in der Box) mit Akustikstoff, Maschendraht oder Streckmetall abgedeckt wird, damit der Polyesterfüllstoff nicht aus dem Anschluss austritt. Die Verwendung von Polyesterfüllstoff wird die Effizienz leicht beeinträchtigen, wird jedoch die Ausgabe niedriger Frequenzen vertiefen und erweitern, indem Ihrem Subwoofer suggeriert wird, er befände sich in einer größeren Box.

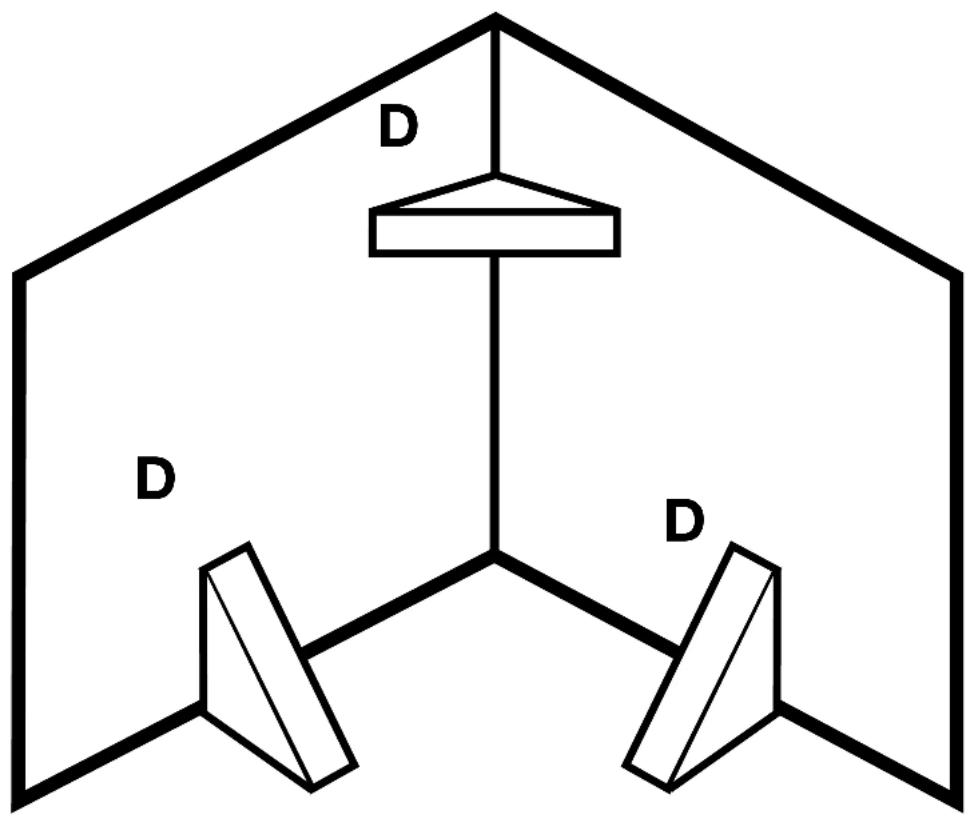

Fügen Sie zwischen jedem der nicht unterstützten Panels dreieckige Halterungen hinzu.

D D D D

CVX12, CVX15: D = 3 Zoll x 3 Zoll (8 cm x 8 cm)

CVX10: D = 2 Zoll x 2 Zoll (5 cm x 5 cm)

Weitere Hinweise für die Box-Konstruktion erhalten Sie bei Ihrem autorisierten KICKER-Händler, oder klicken Sie auf die Registerkarte Support auf der KICKER-Homepage www.kicker.com. Bitte senden Sie eine E-Mail an [e-mail] oder rufen Sie den Technischen Support unter [phone] an, wenn Sie spezifische oder ungeklärte Fragen haben.

Versiegelte Gehäuse

Diese Designs mit versiegelten Gehäusen liefern den sanftesten Frequenzgang mit mehr Strom bei den niedrigsten Frequenzen, 20 bis 30 Hz. Diese Designs liefern eine riesige Menge an hochpräzisem Bass und können ohne ein nachteiliges Maß an Verstärkerleistung betrieben werden.

Das leistungsstarke Aufhängungssystem der CompVX-Series funktioniert auch in einem größeren versiegelten Gehäuse. Diese Anwendung mit maximalem Gehäusevolumen ist ideal für SQ-Installationen (Ultra-Soundqualität). Das maximale Gehäusevolumen generiert einen Frequenzgang mit einer sehr flachen Kurve und erweitert auf vorzügliche Weise den Subbass-Frequenzgang.

Minimal versiegelt

Modell Volumen in Fuß ^3 (L) Belastbarkeit

CVX10 0,8 (22,7) 600 W RMS

CVX12 1 (28,3) 750 W RMS

CVX15 1,8 (51) 1000 W RMS

Maximal versiegelt

Modell Volumen in Fuß ^3 (L) Belastbarkeit

CVX10 1,25 (35,4) 300 W RMS

CVX12 2 (56,64) 300 W RMS

CVX15 3 (85) 500 W RMS

Panel-Abmessungen für minimal versiegelte Gehäuse mit MDF mit Stärke von 1,9 cm (3/4 Zoll).

CVX10	CVX12	CVX15
Volumen in Kuckluß [l] 0,8 [22,7] 1 [28,3] 1,8 [51]
Panel A Zoll [cm] ^13,5 × 13,5 [34,3 × 34,3] ^14,5 × 14,5 [36,8 × 36,8] ^17,25 × 17,25 [43,8 × 43,8]
Panel B Zoll [cm] ^13,5 × 10,125 [34,3 × 25,7] ^14,5 × 11 [36,8 × 27,9] ^17,25 × 13,5 [43,6 × 34,3]
Panel C Zoll [cm] ^12 × 10,125 [30,5 × 25,7] ^13 × 11 [33 × 27,9] ^15,75 × 13,5 [40 × 34,3]

Subwoofer der CompVX-Series funktionieren hervorragend in versiegelten Gehäusen jeder Größe zwischen den minimalen und maximalen Volumenempfehlungen. Diese Systeme liefern die Vorteile beider Designs. Insgesamt wird das System eher wie das empfohlene Gehäusedesign klingen, dem es beim Gehäusevolumen am nächsten kommt. Diese Gehäuseempfehlungen wurden mit dem Luftraum im Gehäuse berechnet und beinhalten die Verdrängung des Woofers. Der gesamte Luftraum des versiegelten Gehäuses sollte bis zu 50 % lose mit Polyesterfaser-Füllstoff gefüllt werden. Machen Sie den Luftraum nicht größer als das empfohlene maximale SQ-Gehäusevolumen.

Belüftete Gehäuse

Diese Boxen sind die Gehäuse der Wahl, wenn Platz kein Problem ist und Sie die bestmögliche Ausgabe und Erweiterungen der niedrigen Frequenzen von Ihrem CompVX-Subwoofer erhalten möchten. CompVX-Subwoofer können enorme Strommengen in jedem der empfohlenen Gehäusen, ob minimale oder maximale Ausführung, handhaben. Die kleineren Gehäuse eignen sich am besten für den Einsatz bei begrenztem Platzangebot. Die größeren empfohlenen Gehäuse geben etwas mehr Bass bei den niedrigsten Frequenzen. Das belüftete minimale Design erhöht die Basseffizienz und passt in vielen Anwendungsbereichen mit begrenztem Raum.

Belüftet minimal	CVX10	CVX12
Box Volumen, Fuß [L] 1,25 [35,4] 1,75 [49,6] 3 [85]
Anschlussöffnung, Zoll x Zoll [cm x cm] 2 x 10,5 [5,1 x 26,7] 2,5 x 12,5 [6,4 x 31,8] 2,75 x 15,5 [7 x 39,4]
Anschlusslänge, Zoll [cm] 20 50,8] 20 [50,8] 25,75 [65,4]
Belastbarkeit, RMS 200 300 500
Belüftet maximal	CVX10	CVX12	CVX15
Box Volumen, Fuß [L] 1,75 [49,6] 2,25 [63,7] 5 [142]
Anschlussöffnung, Zoll x Zoll [cm x cm] 2,5 x 10,5 [6,4 x 26,7] 3 x 12,5 [7,6 x 31,8] 3 x 15,5 [7,8 x 39,4]
Anschlusslänge, Zoll [cm] 20 50,8] 20,5 [52,1] 22 [55,9]
Belastbarkeit, RMS	500 700 900

Auch wenn es das kleinste empfohlene portierte Gehäuse ist, wird die Ausgabe von 30 bis 80 Hz beträchtlich höher sein als bei einer versiegelten Box. Das belüftete maximale Design bietet in diesem Frequenzband sogar noch mehr Ausgabe. Das Maximum ist das größte und effizienteste Gehäusedesign.

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantioleistungen in Ihrem Land zu erfahren.

Der Slogan "Treibstoff für Livin' Loud" bezieht sich auf die mit den KICKER-Autostereosystemen assoziierte Lebensfreude und die Tatsache, dass wir unsere Kunden ermutigen, in allen Aspekten ihres Lebens nach dem Besten ("Livin' Loud") zu streben. Die Lautsprecher und Verstärker von KICKER sind auf dem Markt für Auto-Soundsysteme führend und stellen somit den "Treibstoff" für das Autostereoerebnis unserer Kunden dar. Wir empfehlen allen unseren Kunden, sich bezüglich der zugelassenen und passenden Lautstärkepegel außerhalb des Autos an die örtlichen Lärmvorschriften zu halten.
