45KMF104 - Subwoofer KICKER - Kostenlose Bedienungsanleitung

Produkttyp	Marine-Subwoofer
Marke	KICKER
Modell	45KMF104 (KMF10)
Dauerleistung (RMS)	175 Watt
Nennimpedanz	2 oder 4 Ohm
Frequenzgang	30 - 500 Hz
Empfindlichkeit (1 W, 1 m)	86,27 dB
Xmax (linearer Hub)	10,3 mm
Resonanzfrequenz (Fs)	46,8 Hz
Qts	0,655
Einbaudurchmesser	23,5 cm (9 1/4 Zoll)
Einbautiefe	12,7 cm (5 Zoll)
Außenabmessungen des Rahmens	27,1 cm (10 11/16 Zoll)
Mindestvolumen des geschlossenen Gehäuses	28,3 L (1,0 ft³)
Maximalvolumen des geschlossenen Gehäuses	68,0 L (2,4 ft³)
Stromversorgung	Passiv (benötigt externen Verstärker)
Verwendung	Marine, feuchtigkeits- und UV-beständig
Montage	Free-Air, unendliche Schallwand oder geschlossenes/belüftetes Gehäuse
Anschlüsse	Schraubklemmen
Optionales Zubehör	RGB-LED-Gitter (separat erhältlich), Lichtsteuerung KMLC
Pflege	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Die Nennleistung nicht überschreiten; längere Verzerrung vermeiden; 2,5 cm Abstand vor dem Lautsprecher lassen
Garantie	Fragen Sie Ihren Händler nach der Garantiepolitik
Kundendienst	[e-mail] oder [phone]

Häufig gestellte Fragen - 45KMF104 KICKER

Welche Leistung wird für die Verstärkung des KICKER 45KMF104 empfohlen?

Der Subwoofer 45KMF104 akzeptiert eine Dauerleistung von 175 Watt RMS. Es wird empfohlen, einen Verstärker zu verwenden, der diese Leistung bei der gewählten Impedanz (2 oder 4 Ohm) liefert, um optimale Leistung ohne Beschädigungsrisiko zu erzielen.

Kann ich diesen Subwoofer ohne Gehäuse (Free-Air) installieren?

Ja, das Modell KMF10 ist für den Free-Air-Einsatz (Freiluftmontage) ausgelegt. Es ist wichtig, den Schall vor und hinter dem Lautsprecher zu isolieren, zum Beispiel durch den Einbau an einem werkseitigen Ort oder mit einer halbisolierten Rückkammer.

Welche Gehäusetypen werden für den 45KMF104 empfohlen?

Sie können ein geschlossenes Gehäuse (Volumen zwischen 28,3 L und 68,0 L) oder ein belüftetes Gehäuse (Volumen zwischen 35,4 L und 49,6 L mit einem spezifischen Lüftungskanal) verwenden. Die Konstruktionsmaße sind in der Anleitung für 19 mm starkes Marine-Sperrholz angegeben.

Wie verkabele ich die LED-Beleuchtung des optionalen Gitters?

Das RGB-LED-Gitter (separat erhältlich) wird mit dem schwarzen Kabel an +12 V und den roten, grünen und blauen Kabeln an Masse angeschlossen. Durch Kombination dieser Kabel erhalten Sie verschiedene Farben: Rot, Grün, Blau, Gelbgrün, Magenta, Blaugrün und Blau-Weiß. Die KMLC-Steuerung ermöglicht mehr Effekte.

Welche Impedanz hat dieser Lautsprecher?

Der Lautsprecher ist in der Version 2 Ohm oder 4 Ohm erhältlich. Überprüfen Sie die Impedanz Ihres Modells (auf der Verpackung angegeben) und wählen Sie einen kompatiblen Verstärker.

Ist der Subwoofer wasserbeständig?

Ja, die Marine-Lautsprecher von KICKER sind für den Widerstand gegen Feuchtigkeit, Korrosion und UV ausgelegt. Vermeiden Sie jedoch stehendes Wasser und direkte Spritzer auf die Anschlüsse.

Wie reinige ich den Subwoofer?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel, die die Oberfläche beschädigen könnten.

Wie lange ist die empfohlene Einspielzeit?

KICKER empfiehlt eine Einspielzeit von etwa zwei Wochen bei moderater Nutzung, damit der Subwoofer seine optimale Leistung erreicht.

Kann ich einen Subsonic-Filter mit diesem Subwoofer verwenden?

Ja, die Verwendung eines Subsonic-Filters bei 25 Hz mit einer Flankensteilheit von 24 dB/Oktave wird empfohlen, um die zulässige Leistung zu erhöhen und den Lautsprecher vor Infraschallfrequenzen zu schützen.

Wo finde ich die genauen Maße für den Bau eines Gehäuses?

Die Schnittmaße für geschlossene und belüftete Gehäuse sind in der Anleitung angegeben. Zum Beispiel für ein minimales geschlossenes Gehäuse des KMF10 messen die Wände: A = 34,3 x 34,3 cm, B = 34,3 x 30,5 cm, C = 30,5 x 38,1 cm, mit 19 mm starkem Sperrholz.

BEDIENUNGSANLEITUNG 45KMF104 KICKER

Benutzerhandbuch | Deutsch KM TIEFTÖNER

KICKER-Vertragshändler:

Kaufdatum:

Lautsprecher-Seriennummer:

MODELL:

KM10 KMF10 KM12 KMF12

Nennimpedanz [Ω] 2 oder 4 2 oder 4 2 oder 4 2 oder 4

Fs [Hz] 28,7 46,8 29,9 47,5

Empfindlichkeit [1 W, 1 m] 86,24 86,27 88,1 87,46

QIs 0,419 0,655 0,47 0,744

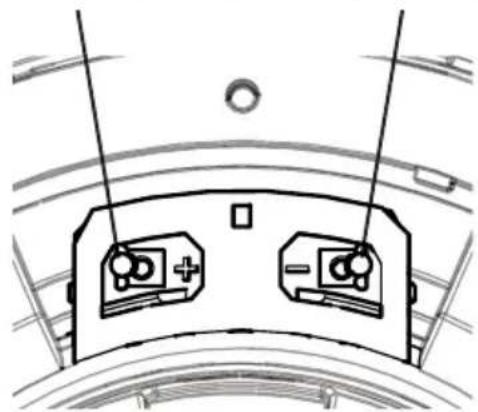

Verkabelung: Positionieren Sie die Verkabelung an einem Ort, der frei von stehendem Wasser und beweglichen Bauteilen des Boots ist. Die Klemmenabdeckung kann für die Verkabelunginstallation abgenommen werden. Eingerastet trägt sie zum Schutz vor möglichen Entzündungen bei. Schließen Sie das Lautsprecherkabel an die Lautsprecheranschlüsse an. Legen Sie die positiven und negativen Kabel in Schlaufen in das Fach der Kabelklemmenabdeckung und führen Sie sie anschließend gemeinsam durch die Aussparung.

Klemmenabdeckung abnehmen

Kabel an Klemmen anschließen

Fach in der Klemmenabdeckung

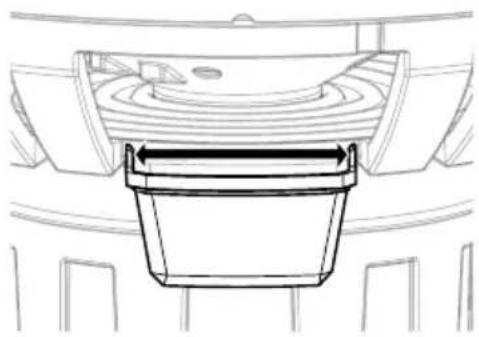

Führen Sie das Kabel durch die Aussparung in der Klemmenabdeckung

Free Air-Montage: Die Free-Air-Subwoofer (KMF10, KMF12) benötigen kein Gehäuse, es ist jedoch wichtig, den Ton, der von der Vorderseite des Treibers kommt, von dem Schall zu trennen, der von der Rückseite des Treibers ausgeht. Diese Isolierung wird normalerweise erreicht, indem der Treiber in einer Werkslautsprecherposition oder an einem Ort mit einer halbisolierten hinteren Kammer verwendet wird.

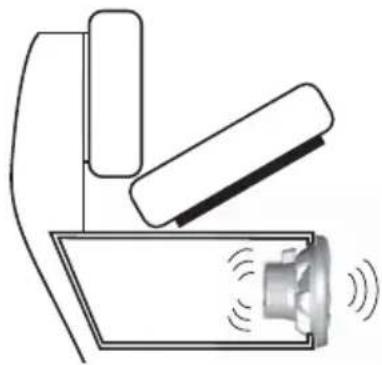

Einbau in eine unendliche Schallwand: Der Einbau in eine unendliche Schallwand (Infi nite Baffl e) nutzt den in Booten vorhandenen Stauraum effi zient aus. Seien Sie bei der Montage der Lautsprecher an Bootsteilen besonders vorsichtig. Bitte achten Sie auf Kabelstränge, Federn, Schamiere und Klappsitz-Mechanismen, die den Betrieb des Boots oder des Lautsprechersystems behindern könnten. Markieren Sie den für den Subwoofer auszuschneidenden Durchmesser auf der Platte und schneiden Sie das Loch.

Geschlossene Gehäuse: KM-Subwoofer bieten in allen geschlossenen Gehäusen, die zwischen dem empfohlenen Mindest- und Maximalgehäusevolumen liegen, gute Leistungen. Diese Systeme zeigen die Vorzü ge beider Gehäuseformen: Kleinere Gehäuse bieten knackigen Bass, während größere Gehäuse eine erweiterte Tiefbassfrequenz liefern.

Diese Gehäusevolumen-Empfehlungen wurden unter Berücksichtigung des Luftraums innerhalb des Gehäuses berechnet und schließen den Hub des Tieftöners mit ein.

WICHTIGE SICHERHEITSHINWEIS

Längerer Dauerbetrieb eines Verstärkers, Lautsprecher oder Subwoofer in einer verzent, abgeschnitten oder über betriebene Weise können Sie Ihre Audio-System übernitzen, möglicherweise Feuer fangen und was zu schweren Schäden an der Komponenten und / oder Fahrzeug. Die Verstärker benötigen bis 4 Zoll (10 cm) offen Belüftung auf. Subwoofer's sollte mit mindestens 1 Zoll (2,5 cm) Abstand zwischen der Vorderseite der Lautsprecher und jeder Oberflächo angebracht worden.

Expertentipp: Sie sind nur einen KXM-Verstärker und ein paar Kabel davon entfernt, ein hochwertiges Komplettsystem zu besitzen, wie es nur KICKER anbietet! Bitte informieren Sie sich bei Ihrem Händler über das Nachrüsten von KICKER KXM-Verstärkern.

Modell: Geschlossen - Min. Gehäusevolumen Geschlossen - Max. Gehäusevolumen

KM10	1,0 ft ^3 [28,3 L] Belastbarkeit = 175 W RMS	2,4 ft ^3 [68,0 L] Belastbarkeit = 175 W RMS
KM12	1,25 ft ^3 [35,4L] Belastbarkeit = 175W RMS	3,5ft ^3 [99,1L] Belastbarkeit = 175W RMS

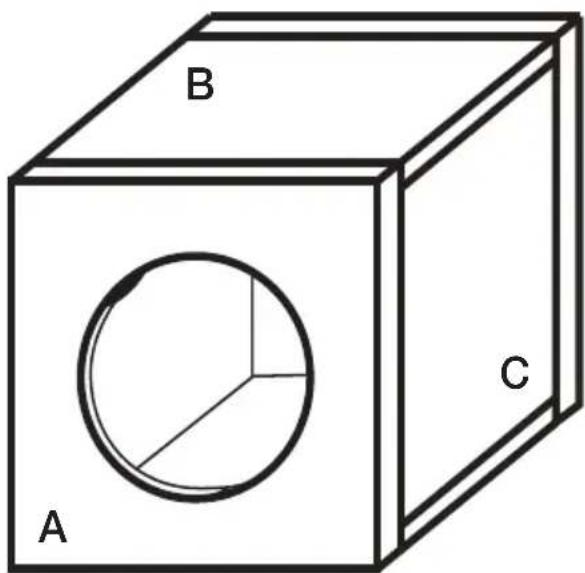

Plattengrößen für geschlossene Gehäuse (Mindestvolumen) aus 1,9 cm [3/4"] dickem marinetauglichem Sperrholz:

Minimaler Luftraum KM10

KM12

Gehäusevolumen [ft³, L] 1,25; 35,4 1,75, 49,6

Ref exöffnung [in x in, cm x cm] 1,5x10,5; 3,8x26,7 2x12,5, 5,1x31,8

Länge der Öffnung [in, cm] 14,5; 36,8 16, 40,6

Belastbarkeit [Watt RMS] 175 175

Maximaler Luftraum KM10

KM12

Gehäusevolumen [ft³, L] 1,75; 49,6 2,25, 63,7

Ref exöffnung [in x in, cm x cm] 1,5x10,5; 3,8x26,7 2x12,5, 5,1x31,8

Länge der Öffnung [in, cm] 13,25; 33,7 16,375, 41,6

Belastbarkeit [Watt RMS] 175 175

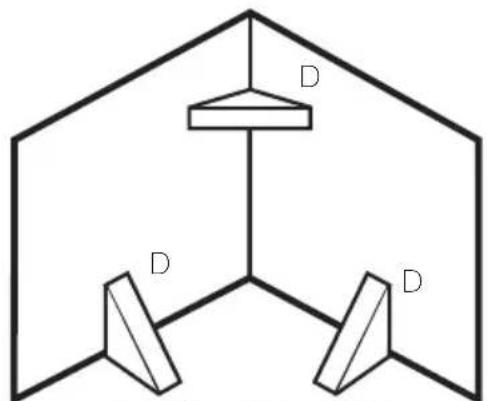

D = 2" x 2" für KM10
D = 3" x 3" für KM12

Hinweise zum Gehäusebau: Verwenden Sie mindestens 1,9 cm (3/4") dicke marinetaugliche Sperrholzplatten und versiegeln Sie alle Fugen mit Silikon. Verwenden Sie die im Lieferumfang des KM-Subwoofers enthaltene Pappschablone als Vorlage für das Ausschneiden des Lautsprechermontagelochs. Nachdem Sie Ihre Schallwand mit der Schablone markiert haben, schneiden Sie direkt an der Linie entlang. Diese Konstruktionen benötigen interne Verstrebungen. Verwenden Sie zwischen den größeren ungestützten Platten Dreiecksstützen.

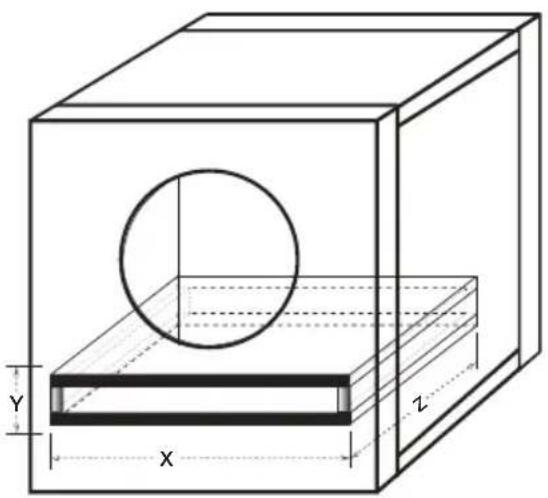

Alle Volumen-Werte (Kubikfuß; L) auf den folgenden Seiten schließen den Hub des Tieftöners mit ein. Bei geschlossenen Gehäusen muss der Hub der Refl exöffnung berechnet und zum inneren Volumen des endgültigen Designs hinzugezählt werden. Kalkulieren Sie die äußeren Dimensionen von der Öffnung und multiplizieren Sie "X x Y x Z"; wandeln Sie diese Zahl in Kubikfuß um; z. B. die KM10 Außenabmessungen des kleinen, kompakten Gehäuses mit Luftraum sind, unter Verwendung von 1,9 cm (3/4 ") marinetauglichem Sperrholz: [(1,5" + 1,5" gesamte Wandstärke) x (10,5" + 1,5" gesamte MDF-Plattenstärke) x 14,5"] x (1 ft³ / 1728 in³) = 0,30 ft³, und fü gen Sie diese Zahl dem inneren Volumen des Gehäuses hinzu; KM10's 1,25 ft³ + 0,30 ft³ = 1,55 ft³.

Auf Grund der notwendigen Länge von diesen Öffnungen sollten Sie die Öffnung entlang des Bodens und der hinteren Wände falten. Bei diesen Modellen wäre die Verwendung runder Refl exöffnungen unpraktisch.

Der Hub der Refl exöffnung muss berechnet und zum inneren Volumen des endgültigen Designs hinzugezählt werden. Die Abmessungen für X, Y und Z können je nach Materialstärke variieren. Bei der Installation darf die Refl exöffnung nicht gegen eine feste Oberfl äche, wie eine Innenverstrebung, Rückseite, tragende Wand, einen Sitz oder eine Innenverkleidung des Boots ausgerichtet sein. Die Refl exöffnung darf nicht verdeckt sein. Nehmen Sie die kleinste Abmessung der rechteckigen Refl exöffnung als Minimalabstand zwischen der Refl exöffnung und einer festen Oberfl äche, um einen freien Luftstrom sicherzustellen.

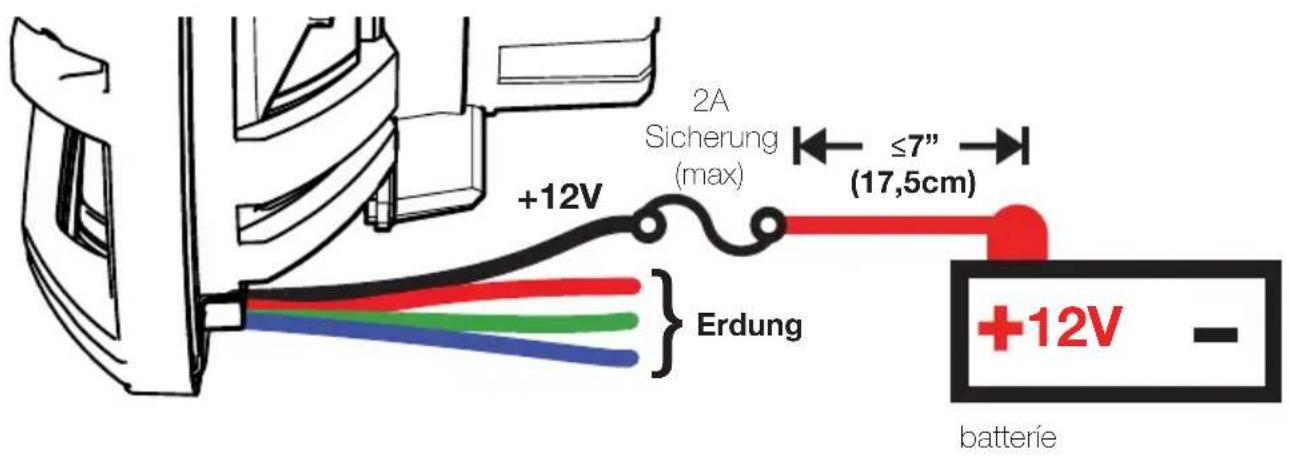

LED-Verdrahtung (separat erhältlich): Bei Verkablung der RGB-Beleuchtung gilt: Der schwarze Draht ist +12V und die roten, grünen und blauen Drähte sind Erdungsdrähte. Je nach Verdrahtungskonfi guration sind sieben Farben vorhanden. KICKER empf i ehlt die Verwendung der KMLC-Beleuchtungssteuereinheit (separat erhältlich), um weitere Farben, Muster und Spezialeffekte zu erhalten.

Farbkombinationen: Verbinden und kombinieren Sie die Masseleiter, um eine andere Farbe zu erhalten.

Rot Rot

Grün Grün

Blau Blau

Rot/Grün Lindgrün

Rot/Blau Magenta

Blau/Grün Aquamarin

Rot/Grün/Blau Blau-Weiß

Bei spezifischen oder offenen Fragen senden Sie bitte eine E-mail an [e-mail] oder kontaktieren Sie den technischen Support telefonisch unter [phone].

Hinweis: KICKER Marine-Lautsprecher entsprechen den bzw. übertreffen die Industriestandards für Luftfeuchtigkeit und Korrosion sowie Materialzerselzung aufgrund von UV-Belastung. Änderungen an Spezifi kationen und Leistungswerten vorbehalten.

Bitte besuchen Sie unsere Website www.kicker.com um aktuelle Informationen zu erhalten. Benutzen Sie nur Originalzubehörteile und Kabel von KICKER, um die beste Leistung Ihres neuen KICKER Subwoofers zu erzielen. Nach etwa zwei Wochen erreicht der Subwoofer die optimale Bassleistung. Die Verwendung eines Subsonic-Filters steigert die Belastbarkeit deutlich. Die Belastungswerte in dieser Tabelle basieren auf der Verwendung eines Subsonic-Filters (25 Hz, 24 dB pro Oklave).

Nehmen Sie mit Ihren internationalen KICKER-Fachhändler oder Vertrieb Kontakt auf, um Details über die Garantieleistungen in Ihrem Land zu erfahren.

WARNUNG: KICKER-Treiber können einen Schallpegel erzeugen, der zu permanenten Gehörschäden führen kann! Wenn Sie ein System auf einen Pegel stellen, der hörbare Verzerrungen erzeugt, schadet das Ihren Ohren mehr, als ein nicht verzerrtes System auf dem gleichen Lautstärkepegel. Die Schmerzschwelle ist immer eine Anzeige dafür, dass der Schallpegel zu laut ist und zu permanenten Gehörschäden führen kann. Seien Sie bei der Lautstärkeeinstellung bitte vemünftig!
