SZ 2500.114 - Éclairage LED Rittal - Notice d'utilisation et mode d'emploi gratuit

Marque	Rittal
Modèle	SZ 2500.114
Type de produit	Éclairage LED pour armoires et coffrets
Tension d'alimentation	100 – 230 V AC
Indice de protection	IP 20
Classe de protection	II
Température de fonctionnement	-20 °C à +55 °C (5 – 85 % HR, sans condensation)
Température de stockage	-40 °C à +85 °C (5 – 95 % HR, sans condensation)
Durée de vie des LED	50 000 heures
Couleur de lumière	4000 K (blanc neutre)
Poids (sans prise)	Environ 210 g
Matériau du boîtier	Non spécifié (métal/plastique, résistant aux chocs)
Fixation	Par vis ou support magnétique (accessoire SZ 2500.490)
Nombre max de lampes connectables	15 lampes sans prise en série
Accessoires compatibles	Équerre universelle SZ 2373.000, fixation magnétique SZ 2500.490
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits agressifs
Consignes de sécurité	Installation par un professionnel ; ne pas utiliser en milieu humide ; débrancher avant entretien
Remplacement des LED	Les diodes ne sont pas remplaçables – remplacer l'appareil complet en fin de vie
Recyclage	Confier à une société de recyclage de composants électroniques
Garantie	Selon conditions générales de vente Rittal

FOIRE AUX QUESTIONS - SZ 2500.114 Rittal

Comment installer la lampe LED SZ 2500.114 ?

L'installation doit être réalisée par un professionnel. Fixez la lampe à l'aide des vis (équerre universelle SZ 2373.000) ou du support magnétique (réf. 2500.490). Branchez le connecteur de porte en insérant fermement. Respectez les consignes de sécurité.

Quelle tension d'alimentation nécessite cet éclairage ?

La lampe fonctionne en tension secteur de 100 à 230 V AC. Elle est protégée par un fusible max. 16 A dans l'armoire.

Peut-on utiliser cette lampe en extérieur ou en milieu humide ?

Non, l'indice de protection est IP 20 (usage intérieur sec). Ne pas utiliser dans un environnement humide ou en extérieur.

Comment nettoyer la lampe LED ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de solvants, d'alcool ou de produits abrasifs. Assurez-vous que la lampe est hors tension.

Les LED sont-elles remplaçables ?

Non, les diodes électroluminescentes ne sont pas remplaçables. En fin de vie, remplacez l'ensemble de la lampe.

Combien de lampes puis-je connecter en série ?

Pour les modèles sans prise (dont SZ 2500.114), vous pouvez connecter jusqu'à 15 lampes maximum en série.

Quels accessoires sont disponibles pour cette lampe ?

Les accessoires principaux sont : l'équerre universelle de montage SZ 2373.000 et la fixation magnétique SZ 2500.490 (non compatible avec les lampes à prise).

Que faire en cas de dysfonctionnement ?

Mettez la lampe hors tension immédiatement. Si du liquide a pénétré, si l'appareil est tombé ou ne fonctionne pas correctement, contactez le service après-vente Rittal.

Comment recycler la lampe en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Confiez-le à une société de recyclage des composants électroniques ou rapportez-le à un point de collecte agréé.

Quelle est la durée de vie des LED ?

La durée de vie maximale annoncée est de 50 000 heures, dans les conditions de fonctionnement spécifiées (température, humidité).

MODE D'EMPLOI SZ 2500.114 Rittal

1. Composition de la livraison 2

2. Description de l'appareil 3-4

3. Consignes de sécurité 5–9

3.1 Symboles utilisés 8

3.2 Utilisateurs 8

3.3 Domaines d'application 8

3.4 Dangers 9

1. Mise au rebut 10

2. Remarques 10

5.1 Câblage intérieur des lampes à diodes 10

5.2 Fixation magnétique 10

1. Information sur la courbe photométrique (CPM) 11

2. Montage 12–16

7.1 Montage des lampes à diodes 12

7.2 Démontage des lampes à diodes 16

1. Plans de raccordement 17

2. Accessoires 18

3. Caractéristiques techniques 19

4. Garantie 20

5. Adresses des services après-vente 21

DE EN FR

1. Lieferumfang

2. Scope of supply

3. Composition de la livraison

Utilisation appropriée / Champs d'application

Ce produit sert à éclairer des coffrets et armoires de distribution électrique, de commande, de mesure et de régulation ainsi que des baies IT à condition de respecter les conditions environnementales définies dans les caractéristiques techniques.

Les produits doivent être associés et utilisés exclusivement avec les accessoires prévus par Rittal.

1. Sicherheitshinweise

2. Safety instructions

3. Consignes de sécurité

3.1. Verwendete Symbole

3.1. Symboles utilisés

Tenir compte des consignes de sécurité et autres directives contenues dans cette notice :

Consignes de sécurité et autres directives :

Danger! Risque de blessure grave, voire mortelle.

Attention! Danger éventuel pour le produit et l'environnement.

Remarque : Informations utiles et particularités.

3.2. Zielgruppe

Ces lampes à diodes doivent être installées uniquement par des personnes formées au maniement des produits électriques. La présente notice de montage s'adresse à des professionnels possédant la formation nécessaire pour les travaux d'installation et connaissant les risques liés à l'usage du matériel électrique.

3.3. Domaines d'application

Ces lampes à diodes sont destinées

• à éclairer les armoires électriques, les baies réseaux et serveurs ainsi que les coffrets muraux.

• pour les conditions ambiantes spécifiées dans les caractéristiques techniques.

• Sicherheitshinweise

• Safety instructions

• Consignes de sécurité

3.4. Gefahren

Danger! Risque de blessures graves, voire mortelles.

Ces lampes à diodes constituent un produit électrotechnique fonctionnant avec des tensions de 100 à 230 V AC.

En cas de maniement inapproprié, il y a ainsi risque de blessures graves voir mortelles par électrocution.

Les points suivants doivent être observés pour éviter les blessures ou les dommages sur l'appareil :

■ Les lampes ne doivent pas être utilisées dans un environnement humide.
■ Régler les caractéristiques optiques uniquement lorsque les lampes sont hors tension.
■ Mettre l'appareil hors tension lorsque vous effectuez des mesures de résistance diélectrique dans les armoires électriques ou sur une partie de l'installation.
■ Les parties métalliques peuvent s'échauffer en cours d'exploitation. Des brûlures peuvent survenir en cas de contact.

Si une réparation est nécessaire suite à des dommages sur l'appareil, mettre celui-ci immédiatement hors tension et adressez-vous à Rittal.

Les dommages suivants entre autres nécessitent une réparation ou un remplacement de l'appareil :

■ Un liquide a coulé dans l'appareil ou un objet est tombé dans l'appareil.
■ L'appareil est entré en contact avec de la pluie ou de l'eau.
■ L'appareil est tombé ou a été endommagé.
■ L'appareil ne fonctionne pas correctement tout en suivant les instructions d'utilisation.

Danger! Risque de blessures graves, voire mortelles.

Dans l'armoire électrique, les lampes doivent être protégées avec max. 16 A.

1. Entsorgung
2. Disposal
3. Mise au rebut

Danger! Danger éventuel pour le produit et l'environnement.

Pour la mise au rebut, l'appareil doit être remis à une société de recyclage des pièces électroniques.

1. Hinweise
2. Notes
3. Remarques

5.1 Câblage intérieur des

lampes à diodes :

- Lampes sans prise de courant : SZ 2500.100, SZ 2500.104, SZ 2500.110; SZ 2500.114 max. 15 lampes

5.2 Fixation magnétique (accessoires 2500.490) :

- N'est pas approprié pour les lampes avec prise de courant !

SZ 2500.100
SZ 2500.104
SZ 2500.110
SZ 2500.114

6. Information on the light distribution curve (LDC)
6. Information sur la courbe photométrique (CPM)

Montagé dans l'armoire avec équerre universelle référence SZ 2373.000

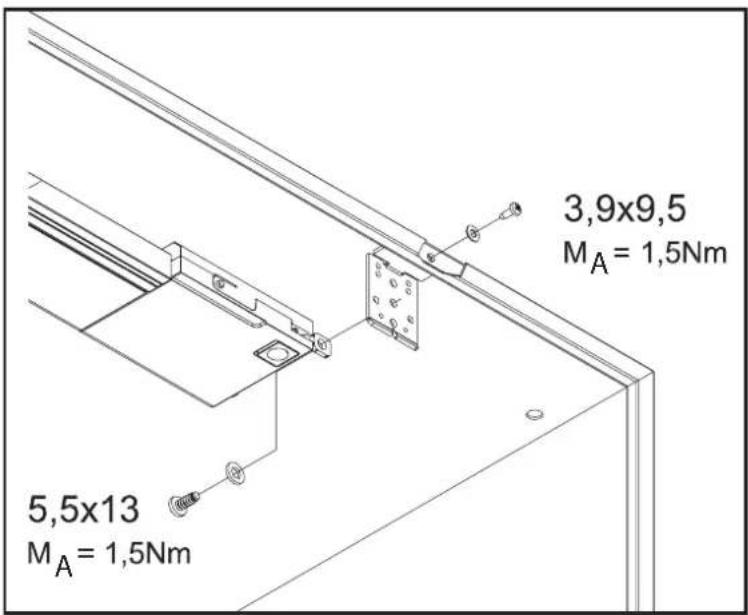

3,9x9,5 MA = 1,5Nm 5,5x13 MA = 1,5Nm

VX25/TS8

SZ 2500.100
SZ 2500.104
SZ 2500.110
SZ 2500,114

7.1. Montage Systemleuchte LED

7.1. Montage des lampes à diodes

VX25/TS8

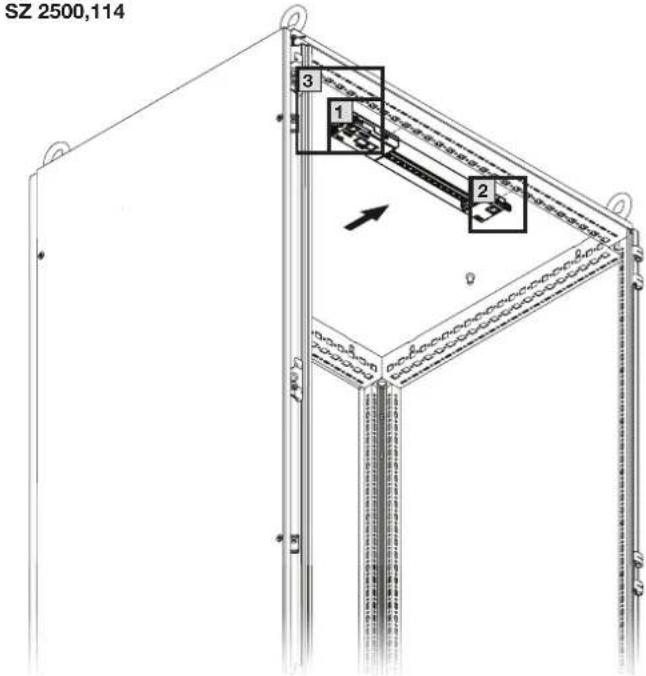

SZ 2500,114 3 1 2 Donation Pension 190° 180° Bunch

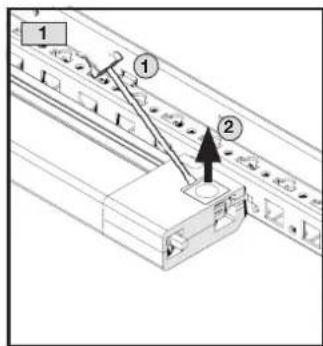

Le connecteur du contact de porte doit être inséré avec force dans la lampe.

SZ 2500.100
SZ 2500.110

7.2. Demontage Systemleuchte LED
7.2. Removing the LED system light
7.2. Démontage des lampes à diodes

Schalterstellung/Switch position/Positions de l'interrupteur

O AUTO I

1. Zubehör
2. Accessories
3. Accessoires

À utiliser uniquement dans des conditions de fonctionnement statiques. Opérationnelle dans une plage de températures allant de -10 °C à +50 °C.

Les surfaces à coller doivent être propres, sèches et sans traçes de graisses. Nettoyer la surface à l'alcool et la laisser sécher. Exercer une pression régulière et suffisante lors du collage.

Tenir compte d'une durée de polymérisation de la colle d'env. 24h pour atteindre la résistance maximale.

D ① ②

1. Technische Informationen
2. Technical information
3. Caractéristiques techniques

Schutzart und Schutzklasse/Protection category and protection class/Indice et catégorie de protection

Schutzart/SchutzklasseProtection category/protection classIndice / catégorie de protection

IP 20/II

Leuchtmittel LED/LED lamp/Lampes à diodes

Max. LebensdauerMax. service lifeDurée de vie max.	50000 h
LichtfarbeLight colourCouleur de l'éclairage	4000 K

Weitere Daten/Other data/Autres caractéristiques

MasseMassMasse	ohne Steckdose/without socket/sans prise
	ca./approx./env. 260 g ca./approx./env. 210 g
BetriebstemperaturOperating temperatureTempérature de fonctionnement	-20 °C – +55 °C bei/at/à 5 – 85%rel. Luftfeuchtigkeit/rel. humidity/d'humidité relative de l'airnicht kondensierend/non-condensing/sans condensation
LagertemperaturStorage temperatureTempérature de stockage	-40 °C – +85 °C bei/at/à 5 – 95%rel. Luftfeuchtigkeit/rel. humidity/d'humidité relative de l'airnicht kondensierend/non-condensing/sans condensation

1. Technische Informationen
2. Technical information
3. Caractéristiques techniques

Çes lampes contiennent des diodes électroluminescentes.

Ces diodes ne peuvent pas être rempla- cées.

1. Garantie
2. Warranty
3. Garantie

Les conditions stipulées dans les conditions de vente et de livraison des représentations et des filiales correspondantes de Rittal sont contractuelles.

1. Kundendienstadressen
2. Customer service addresses
3. Adresses des services après-vente

Nos 5 plateformes après-vente stratégiques en Allemagne, aux USA, au Brésil, en Chine et en Inde constituent les bases pour garantir un service après-vente mondial rapide et efficace en s'appuyant sur le réseau de toutes les filiales et agents Rittal à travers le monde.

Plateforme de service aux États-Unis

RITTAL Corporation

Plateforme de service au Brésil

Plateforme de service en Chine

Plateforme de service en Inde
