MODE D'EMPLOI SZ 2500.104 Rittal

1. Composition de la livraison 2

2. Description de l'appareil 3-4

3. Consignes de sécurité 5–9

3.1 Symboles utilisés 8

3.2 Utilisateurs 8

3.3 Domaines d'application 8

3.4 Dangers 9

1. Mise au rebut 10

2. Remarques 10

5.1 Câblage intérieur des lampes à diodes 10

5.2 Fixation magnétique 10

1. Information sur la courbe photométrique (CPM) 11

2. Montage 12–16

7.1 Montage des lampes à diodes 12

7.2 Démontage des lampes à diodes 16

1. Plans de raccordement 17

2. Accessoires 18

3. Caractéristiques techniques 19

4. Garantie 20

5. Adresses des services après-vente 21

DE EN FR

1. Lieferumfang

2. Scope of supply

3. Composition de la livraison

Utilisation appropriée / Champs d'application

Ce produit sert à éclairer des coffrets et armoires de distribution électrique, de commande, de mesure et de régulation ainsi que des baies IT à condition de respecter les conditions environnementales définies dans les caractéristiques techniques.

Les produits doivent être associés et utilisés exclusivement avec les accessoires prévus par Rittal.

1. Sicherheitshinweise
2. Safety instructions
3. Consignes de sécurité

3.1. Verwendete Symbole

3.1. Symboles utilisés

Tenir compte des consignes de sécurité et autres directives contenues dans cette notice :

Consignes de sécurité et autres directives :

Danger! Risque de blessure grave, voire mortelle.

Attention! Danger éventuel pour le produit et l'environnement.

Remarque : Informations utiles et particularités.

3.2. Zielgruppe

Ces lampes à diodes doivent être installées uniquement par des personnes formées au maniement des produits électriques. La présente notice de montage s'adresse à des professionnels possédant la formation nécessaire pour les travaux d'installation et connaissant les risques liés à l'usage du matériel électrique.

3.3. Domaines d'application

Ces lampes à diodes sont destinées

• à éclairer les armoires électriques, les baies réseaux et serveurs ainsi que les coffrets muraux.

• pour les conditions ambiantes spécifiées dans les caractéristiques techniques.

• Sicherheitshinweise

• Safety instructions

• Consignes de sécurité

3.4. Gefahren

Danger! Risque de blessures graves, voire mortelles.

Ces lampes à diodes constituent un produit électrotechnique fonctionnant avec des tensions de 100 à 230 V AC.

En cas de maniement inapproprié, il y a ainsi risque de blessures graves voir mortelles par électrocution.

Les points suivants doivent être observés pour éviter les blessures ou les dommages sur l'appareil :

■ Les lampes ne doivent pas être utilisées dans un environnement humide.
■ Régler les caractéristiques optiques uniquement lorsque les lampes sont hors tension.
■ Mettre l'appareil hors tension lorsque vous effectuez des mesures de résistance diélectrique dans les armoires électriques ou sur une partie de l'installation.
■ Les parties métalliques peuvent s'échauffer en cours d'exploitation. Des brûlures peuvent survenir en cas de contact.

Si une réparation est nécessaire suite à des dommages sur l'appareil, mettre celui-ci immédiatement hors tension et adressez-vous à Rittal.

Les dommages suivants entre autres nécessitent une réparation ou un remplacement de l'appareil :

■ Un liquide a coulé dans l'appareil ou un objet est tombé dans l'appareil.
■ L'appareil est entré en contact avec de la pluie ou de l'eau.
■ L'appareil est tombé ou a été endommagé.
■ L'appareil ne fonctionne pas correctement tout en suivant les instructions d'utilisation.

Danger! Risque de blessures graves, voire mortelles.

Dans l'armoire électrique, les lampes doivent être protégées avec max. 16 A.

1. Entsorgung
2. Disposal
3. Mise au rebut

Danger! Danger éventuel pour le produit et l'environnement.

Pour la mise au rebut, l'appareil doit être remis à une société de recyclage des pièces électroniques.

1. Hinweise
2. Notes
3. Remarques

5.1 Câblage intérieur des

lampes à diodes :

- Lampes sans prise de courant : SZ 2500.100, SZ 2500.104, SZ 2500.110; SZ 2500.114 max. 15 lampes

5.2 Fixation magnétique (accessoires 2500.490) :

- N'est pas approprié pour les lampes avec prise de courant !

SZ 2500.100
SZ 2500.104
SZ 2500.110
SZ 2500.114

6. Information on the light distribution curve (LDC)
6. Information sur la courbe photométrique (CPM)

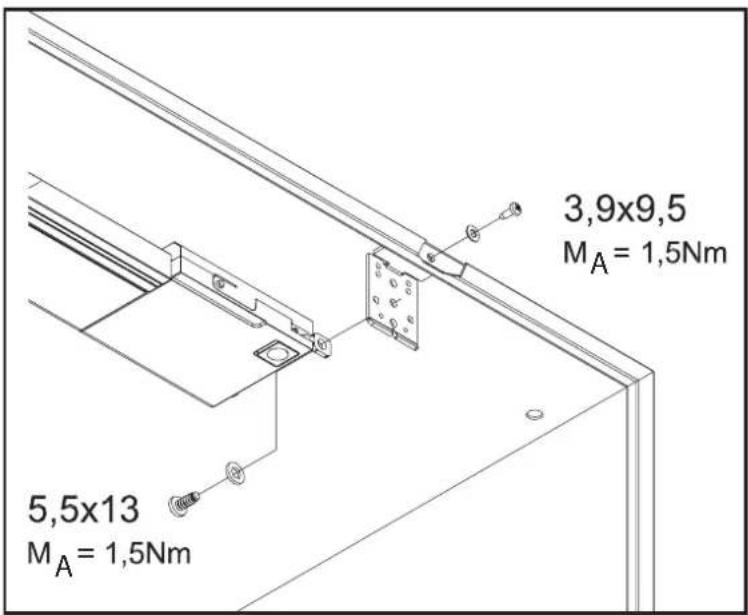

Montagé dans l'armoire avec équerre universelle référence SZ 2373.000

3,9x9,5 MA = 1,5Nm 5,5x13 MA = 1,5Nm

VX25/TS8

SZ 2500.100
SZ 2500.104
SZ 2500.110
SZ 2500,114

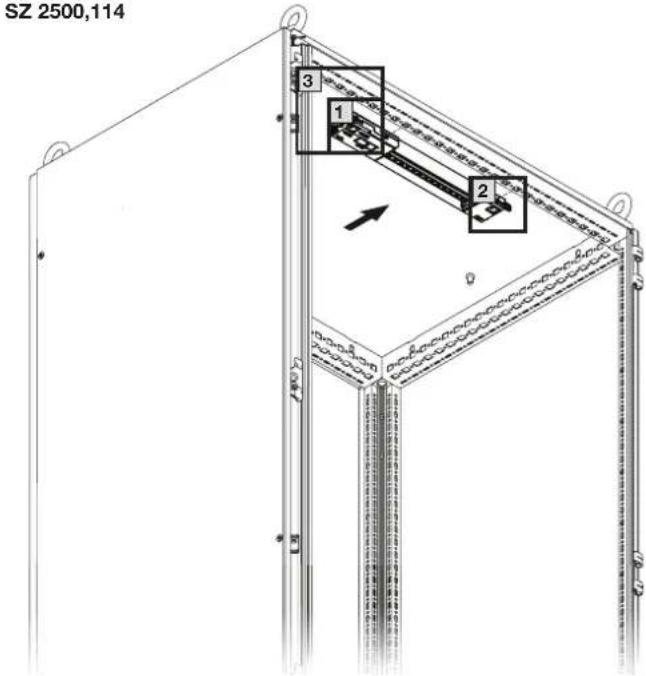

7.1. Montage Systemleuchte LED

7.1. Montage des lampes à diodes

VX25/TS8

SZ 2500,114 3 1 2 Donation Pension 190° 200° 200° 200° 200° 200° 200° 200° 200° 200° 200° 200° 200° 200° 200° 200° 200° 200° 200° 200° 200° 2

Le connecteur du contact de porte doit être inséré avec force dans la lampe.

SZ 2500.100
SZ 2500.110

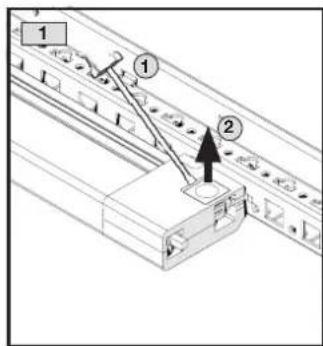

7.2. Demontage Systemleuchte LED
7.2. Removing the LED system light
7.2. Démontage des lampes à diodes

Schalterstellung/Switch position/Positions de l'interrupteur

O AUTO I

1. Zubehör
2. Accessories
3. Accessoires

À utiliser uniquement dans des conditions de fonctionnement statiques. Opérationnelle dans une plage de températures allant de -10 °C à +50 °C.

Les surfaces à coller doivent être propres, sèches et sans traçes de graisses. Nettoyer la surface à l'alcool et la laisser sécher. Exercer une pression régulière et suffisante lors du collage.

Tenir compte d'une durée de polymérisation de la colle d'env. 24h pour atteindre la résistance maximale.

D ① ②

1. Technische Informationen
2. Technical information
3. Caractéristiques techniques

Schutzart und Schutzklasse/Protection category and protection class/Indice et catégorie de protection

Schutzart/SchutzklasseProtection category/protection classIndice / catégorie de protection

IP 20/II

Leuchtmittel LED/LED lamp/Lampes à diodes

Max. LebensdauerMax. service lifeDurée de vie max.	50000 h
LichtfarbeLight colourCouleur de l'éclairage	4000 K

Weitere Daten/Other data/Autres caractéristiques

MasseMassMasse	ohne Steckdose/without socket/sans prise
	ca./approx./env. 260 g ca./approx./env. 210 g
BetriebstemperaturOperating temperatureTempérature de fonctionnement	-20 °C - +55 °C bei/at/à 5 - 85%rel. Luftfeuchtigkeit/rel. humidity/d'humidité relative de l'airnicht kondensierend/non-condensing/sans condensation
LagertemperaturStorage temperatureTempérature de stockage	-40 °C - +85 °C bei/at/à 5 - 95%rel. Luftfeuchtigkeit/rel. humidity/d'humidité relative de l'airnicht kondensierend/non-condensing/sans condensation

1. Technische Informationen
2. Technical information
3. Caractéristiques techniques

System light LED Lampes à diodes

This light contains LED lamps. Ces lampes contiennent des diodes électroluminescentes.

These lamps cannot be exchanged. Ces diodes ne peuvent pas être rempla- cées.

DE EN FR

1. Garantie
2. Warranty
3. Garantie

Les conditions stipulées dans les conditions de vente et de livraison des représentations et des filiales correspondantes de Rittal sont contractuelles.

1. Kundendienstadressen
2. Customer service addresses
3. Adresses des services après-vente

Nos 5 plateformes après-vente stratégiques en Allemagne, aux USA, au Brésil, en Chine et en Inde constituent les bases pour garantir un service après-vente mondial rapide et efficace en s'appuyant sur le réseau de toutes les filiales et agents Rittal à travers le monde.

Plateforme de service aux États-Unis

RITTAL Corporation

Plateforme de service au Brésil

Plateforme de service en Chine

Plateforme de service en Inde
