Caractéristiques	Détails
Type de hotte	Hotte décorative
Dimensions (L x P x H)	60 cm x 50 cm x 80 cm
Débit d'air maximum	600 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Filtration	Filtres à charbon et filtres métalliques
Éclairage	LED
Classe énergétique	A
Installation	Installation murale
Maintenance	Filtres lavables au lave-vaisselle
Sécurité	Système de sécurité thermique
Garantie	2 ans
Accessoires inclus	Kit de montage, filtres

FOIRE AUX QUESTIONS - BHC6601X BRANDT

Comment nettoyer les filtres de la hotte BRANDT BHC6601X ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 15 minutes. Rincez ensuite à l'eau claire et laissez sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Si tout est en ordre, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment ajuster la vitesse d'aspiration de la hotte ?

Utilisez le panneau de contrôle de la hotte pour sélectionner la vitesse d'aspiration souhaitée. Il y a généralement plusieurs niveaux, allant de faible à élevé.

La hotte émet des bruits étranges, que faire ?

Si vous entendez des bruits inhabituels, vérifiez si les filtres sont encrassés ou mal installés. Assurez-vous également que la hotte est correctement fixée au mur. Si le problème persiste, contactez un professionnel.

Quelle est la capacité d'aspiration de la hotte BRANDT BHC6601X ?

La hotte BRANDT BHC6601X a une capacité d'aspiration maximale de 650 m³/h, ce qui la rend efficace pour des cuisines de taille moyenne à grande.

Comment installer la hotte BRANDT BHC6601X ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de la fixer solidement au mur et de respecter les distances de sécurité par rapport à la plaque de cuisson.

Est-ce que la hotte BRANDT BHC6601X peut être utilisée en mode recyclage ?

Oui, la hotte peut être utilisée en mode recyclage avec un filtre à charbon, qui doit être remplacé régulièrement pour maintenir son efficacité.

Quelle est la puissance de la hotte BRANDT BHC6601X ?

La hotte BRANDT BHC6601X a une puissance de 200 W, ce qui est suffisant pour une bonne aspiration des fumées et des odeurs.

MODE D'EMPLOI BHC6601X BRANDT

Vous venez d'acquérir un produit BRANDT et nous vous remercions de la confiance que vous nous accordez.

Nous avons conçu et fabriqué ce produit en pensant à vous, à votre mode de vie, à vos besoins, pour qu'il réponde au mieux à vos attentes. Nous y avons mis notre savoir-faire, notre esprit d'innovation et toute la passion qui nous anime depuis plus de 60 ans.

Dans un souci permanent de toujours mieux satisfaire vos exigences, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Connectez-vous aussi sur notre site www.brandt.com où vous trouverez nos dernières innovations, ainsi que des informations utiles et complémentaires.

BRANDT est heureux de vous accompagner au quotidien et vous souhaite de profiter pleinement de votre achat.

Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement

Sécurité et précautions importantes

Cette notice est également disponible sur le site internet de la marque Brandt.

Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui. Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

- Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

- Afin de retrouver aisément à l'avenir les références de votre appareil, nous vous conseillons de les noter en page "Service Consommateurs".

Précautions importantes

- Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

- A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

- Cet appareil peut être utilisé par des enfants d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles, ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par les enfants sans surveillance.

- Attention : Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

Risques électriques

• Avant d'accéder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés. SI le câble d'alimentation est endomagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• La déconnexion peut être obtenue en prévoyant une fiche de prise de courant accessible ou en incorporant un interrupteur dans les canalisations fixes conformément aux règles d'installation.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
• Les réparations doivent être exclusivement effectuées par un spécialiste agréé.
• Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).

Risque d'asphyxie

• Les réglementations concernant l'évacuation de l'air doivent être respectées. L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible (ne s'applique pas aux appareils qui renvoient uniquement l'air dans la pièce).
• Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible (ne s'applique pas aus appareils qui renvoient uniquement l'air dans la pièce).

Risques d'incendie

- Il est interdit de flamber des aliments ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).

- Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.

- Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.

- Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.

- Lorsque la hotte de cuisine est placée au dessus d'un appareil à gaz, la distance minimale entre le dessus de la table et le dessous de la hotte doit être d'au moins 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

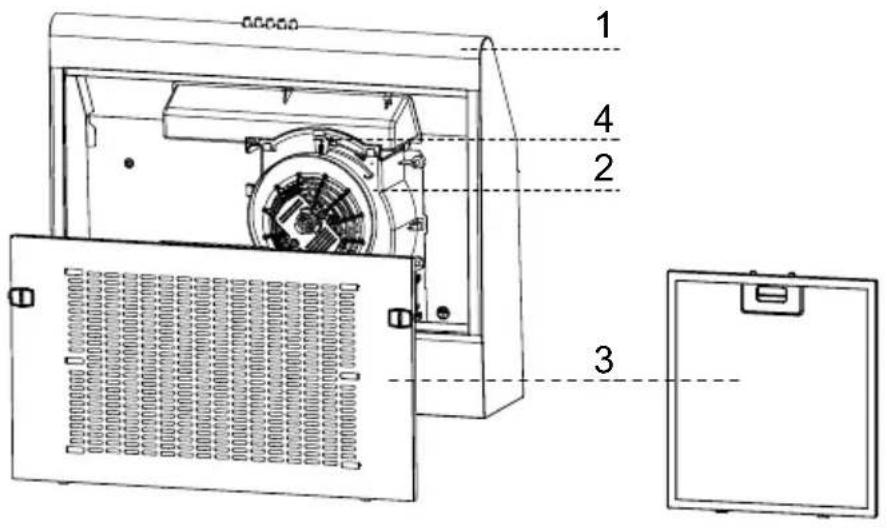

DESCRIPTION DE L'APPAREIL

Autres accessoires :

1. Volet d'extraction d'air
2. Moteur
3. Filtre à graisse métallique

4. Bouton de contrôle du système ventilation

5. Filtre à charbon (optionnel)

6. Clapet anti-retour (1 pièce)
7. Cache de sortie d'air (1 pièces)
8. Vis 5 mm x 49 mm (4 pièces)
9. Chevilles murales en plastique (4 pièces)

INSTALLATION

Avant d'installer votre hotte murale :

• Lisez attentivement la notice d'utilisation.
• Déballez la hotte et vérifiez que toutes les fonctions fonctionnent. Vérifiez que la tension (V) et la fréquence (Hz) spécifiées sur la plaque signalétique correspondent à la tension et à la fréquence du réseau du site d'installation.
• Vérifiez que la zone derrière la surface d'installation à percer est exempte de tout câble électrique ou tuyau, etc.
• Les surfaces en verre et en inox de la hotte peuvent être très facilement endommagées pendant l'installation si elles sont percutées ou éraflées par les outils. Veillez à protéger ces surfaces pendant l'installation.
• Protégez la surface de la table de cuisson sous l'emplacement d'installation avec du carton ou un matériau similaire pour éviter de la détériorer pendant l'installation de la hotte au-dessus d'elle.
• Le fabricant ne sera pas responsable en cas de non-respect de l'intégralité des consignes de sécurité applicables pour l'utilisation normale et correcte des pièces électriques.

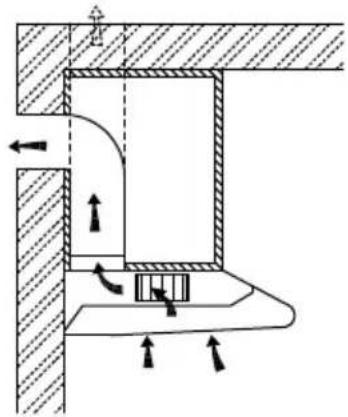

Sélectionnez un mode de ventilation :

Mode d'extraction d'air

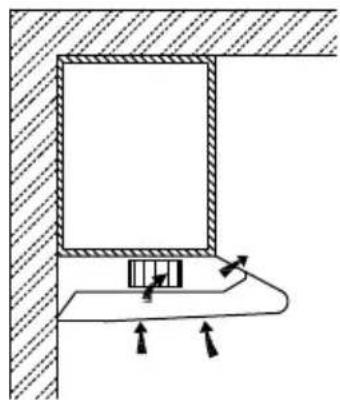

Mode de recyclage d'air


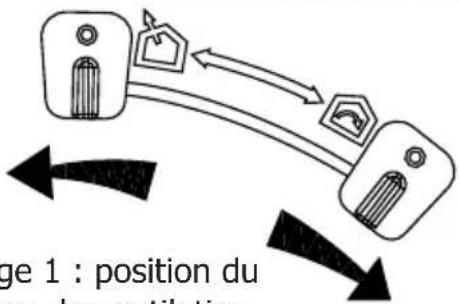

Image 1 : position du bouton de ventilation

	Mode d'extraction d'air : Placez le bouton de ventilation sur ce symbole pour extraire l'air vers l'extérieur.
	Mode de recyclage d'air : Placez le bouton de ventilation sur ce symbole pour recycler l'air.

Information

Une quantité d'air suffisante est nécessaire pour la bonne combustion des gaz et leur extraction efficace par le tuyau (la cheminée) de l'équipement de brûlage de combustible et éviter le refoulement des gaz.

Les ventilateurs sans conduit doivent toujours être ventilés vers l'extérieur.

Lors de l'évaluation de la pression d'air, le système de ventilation entier de la maison/appartement doit être pris en compte (par exemple les hottes aspirantes et/ou les tables de cuisson au gaz). Les réglementations gouvernementales relatives au déplacement de l'air extrait doivent être respectées. Si la hotte aspirante est utilisée dans le mode de recyclage de l'air avec un filtre à charbon actif, il n'y a pas de restriction d'utilisation.

Si vous sélectionnez le mode d'air en extraction, installez le clapet anti-retour sur l'orifice d'extraction.

Préparation de l'installation :

Vérifiez que l'alimentation électrique est coupée avant de commencer l'installation. La fiche électrique doit être positionnée de manière à pouvoir être facilement et branchée.

Pour installer cette hotte, vous aurez besoin de deux assistants. Vous aurez besoin des outils et accessoires suivants pour effectuer l'installation.

Outils requis :

• Mèche de perçage adaptée à votre mur
  • Tournevis cruciforme
• Mètre ruban
  • Scie à main ou Scie sauteuse

Les câblages électriques et le travail d'installation doivent être effectués par une ou plusieurs personnes qualifiées en respectant toutes les réglementations et normes applicables, y compris les normes de construction anti-incendie.

L'air extrait ne doit pas être rejeté dans le conduit d'autres appareils brûlant du gaz ou d'autres combustibles.

Les réglementations concernant le rejet de l'air doivent être respectées.

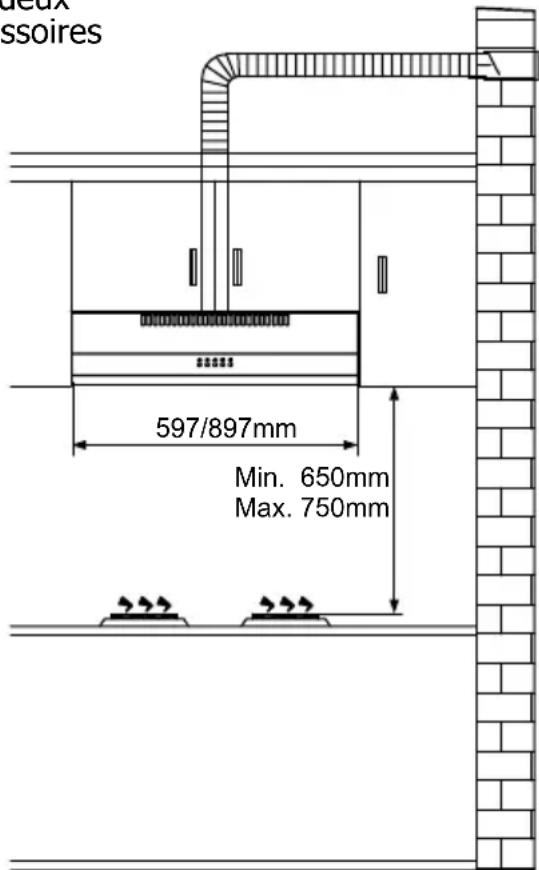

La hotte aspirante doit être placée à une distance minimale de 65 cm au-dessus de la surface de la table cuisson.

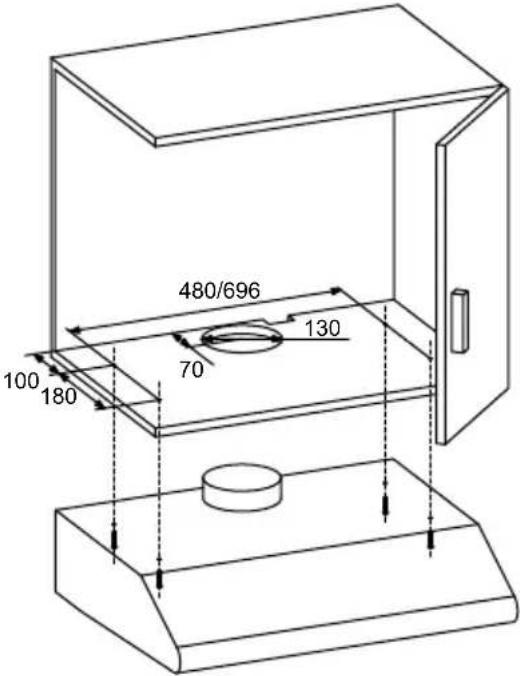

Installation de montage sous un meuble

a.Percez un trou de 130 mm de diamètre et quatre trous de 3,5 mm de diamètre comme montré sur l'image.

ATTENTION : Si votre hotte aspirante fonctionne dans le mode de recyclage d'air, il n'est pas nécessaire de percer le trou de 130 mm de diamètre.

b.Avec 4 vis, fixez la hotte aspirante sous le meuble de cuisine. Vérifiez que les positions des trous conviennent en plaçant temporairement la hotte aspirante sur le meuble. Si les positions sont correctes, fixez l'appareil. Serrez les vis si nécessaire.

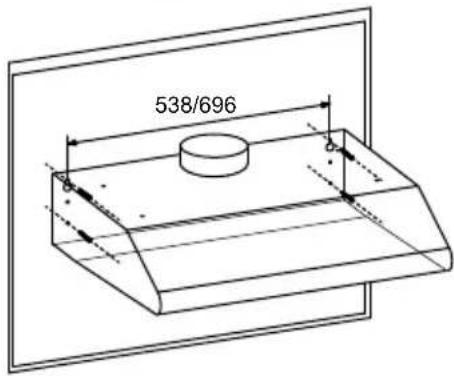

Installation murale

1. ATTENTION: Avant de commencer

l'installation de la hotte au mur, veuillez vous renseigner sur le type de mur et les chevilles, vis et foret adaptés à celui ci. Une mauvaise fixation peut être dangereuse.

1. Pour installer l'appareil sur un mur, percez deux trous éloignés de 538 mm en sorte que l'orifice d'extraction d'air supérieur de la hotte aspirante soit positionné au milieu d'eux comme montré ci-dessous. Veillez à ce que la hotte soit alignée avec la plaque de cuisson.
2. Insérez deux chevilles adaptées à votre mur dans les trous.
3. Insérez deux vis adaptées à votre mur dans les chevilles murales supérieures et vissez-les en les laissant dépasser de 3 mm du mur.
   5.Accrochez la hotte aspirante aux deux vis et marquez la position des deux vis inférieures.
   6.Retirez la hotte, puis percez les deux trous de vis inférieures et insérez des chevilles adaptées à votre mur.
   7.Accrochez la hotte aux vis supérieures, puis insérez les vis inférieures et vissez complètement toutes les vis.

Information

L'air ne doit pas être rejeté dans un conduit d'extraction des gaz d'échappement d'appareils brûlant du gaz ou d'autres combustibles.

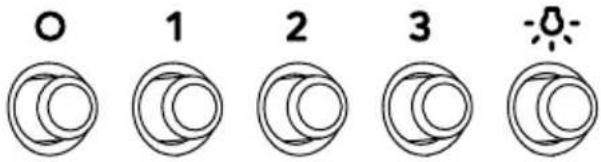

UTILISATION

	INTERRUPTEUR D'ÉCLAIRAGE : Appuyez sur cet interrupteur pour allumer l'éclairage, appuyez à nouveau pour l'éteindre.
O	INTERRUPTEUR D'ARRÊT DU MOTEUR : Appuyez sur cet interrupteur pour arrêter le moteur.
1	BOUTON DE VITESSE : Appuyez sur ce bouton pour que le moteur fonctionne à la vitesse LENTE 1.
2	BOUTON DE VITESSE : Appuyez sur ce bouton pour que le moteur fonctionne à la vitesse MOYENNE 2.
3	BOUTON DE VITESSE : Appuyez sur ce bouton pour que le moteur fonctionne à la vitesse RAPIDE 3.

CHANGER UNE AMPOULE

1. Éteignez la hotte aspirante et débranchez-la en retirant sa fiche électrique de la prise secteur et en désactivant le fusible.
2. Démontez le filtre à graisse.
3. Pour remplacer le module Led, contactez votre SAV.
4. Rebranchez la hotte en insérant sa fiche dans la prise secteur ou en réactivant le fusible.

⚠ Information

Nettoyez fréquemment les ventilateurs. Veillez à ce que la graisse ne s'accumule pas sur les ventilateurs ou les filtres.

Nettoyage et entretien

(à effectuer toutes les semaines)

Assurez-vous que la hotte soit déconnectée du secteur avant tout nettoyage ou entretien.

• Nettoyez les surfaces extérieures et les boutons de contrôle de l'appareil avec une éponge ou un chiffon doux et un peu de liquide vaisselle. Essuyez l'appareil avec un chiffon doux. Utilisez uniquement un chiffon humide, car si de l'eau pénètre dans l'appareil, cela peut l'endommager.
• N'utilisez pas de produit nettoyant et détergent abrasifs pour éviter de détériorer le traitement de surfaces de l'appareil.

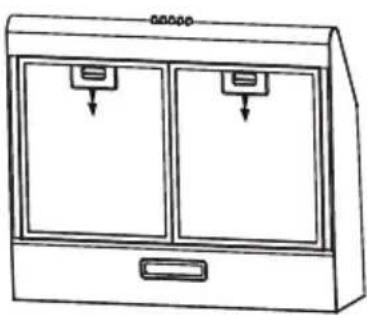

Nettoyage de la grille du filtre anti-graisse (à effectuer au moins une fois par mois)

• Démontez la grille et enlevez le filtre acrylique anti graisse.
• Nettoyez les surfaces extérieure et intérieure avec une éponge ou un chiffon doux et un peu de liquide vaisselle. Essuyez avec un chiffon doux.
• Remettez le filtre acrylique et remontez la grille.

Le filtre acrylique est à changer tous les 3 mois environ.

ATTENTION : Les filtres sales peuvent s'enflammer.

Il y a un risque d'incendie si le nettoyage du filtre n'est pas régulièrement effectué conformément aux instructions.

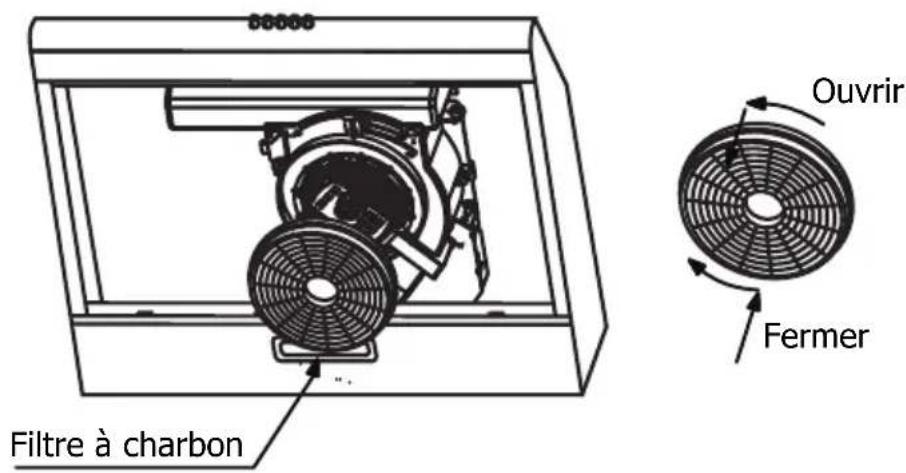

Installer le filtre à charbon

1. Démontez le filtre à graisse.
2. Le filtre à charbon se trouve à l'extrémité du moteur. Tournez le filtre à charbon jusqu'à ce qu'il soit dévissé.
3. Changez-le par un filtre à charbon neuf et installez-le en procédant en sens inverse.

Avertissement : Le filtre à charbon ne peut pas être lavé ou recyclé. Il doit être remplacé après 2\~3 mois d'utilisation environ.

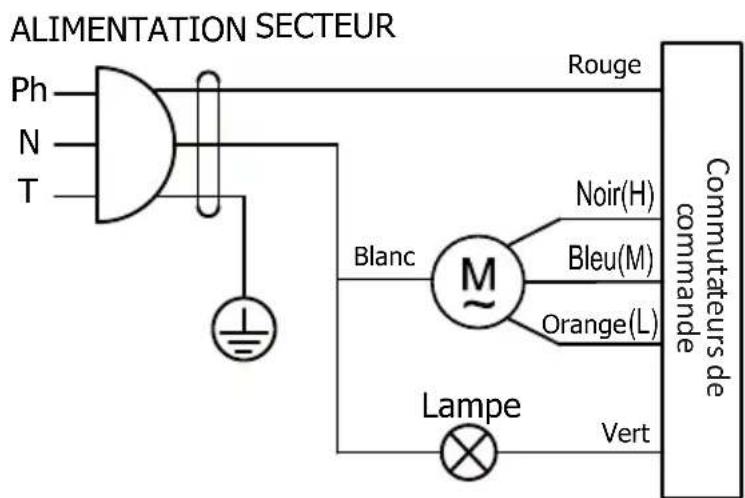

SCHÉMA É LECTRIQUE

Le fabricant rejette toute responsabilité si les instructions et recommandations susmentionnées relatives à l'installation, à la maintenance et à l'utilisation ne sont pas respectées pendant l'utilisation de la hotte aspirante.

ENLEVEMENT DES APPAREILS MÉNAGERS USAGÉ S

La directive européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

CE

Ce produit est garanti par votre distributeur. Pour plus de détails, veuillez vous reporter aux conditions de garantie fournies par celui-ci

- Interventions

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence de votre appareil ainsi que le numéro de série en dessous (S/N).

Ces renseignements figurent sur la plaque signalétique collée sur l'appareil.

b) Relations consommateurs

Pour en savoir plus sur nos produits vous pouvez consulter notre site : www.brandt.com

Vous pouvez nous contacter :

Via notre site, www.brandt.com rubrique « CONTACT ».
Par e-mail a l'adresse suivante : [e-mail]
Par courrier à l'adresse postale suivante :

Service Consommateurs BRANDT

5 av des Béthunes,

CS 69 526

95 060 CERGY PONTOISE CEDEX

Par téléphone du lundi au vendredi de 8h30 à 18h00 au :

BRANDT FRANCE - SAS au capital de 1.000.000 euros 89 Boulevard Franklin Roosevelt, 92854 Rueil-Malmaison CS 30002

BRANDT Espagne HOME, S.L.U

Plaza Carlos Trias Bertran, 4

28020 Madrid

Tlf. 91 418 4533

www.electro-brandt.es

Information Eco Design / Fiche technique produit
Symbole Valeur Unité

Marque	Brandt
Référence du produit	BHC6601X / BHC6601W / BHC6601B
Consommation annuelle d'énergie AEC kWh/annum		48.0
Index d'efficacité énergétique	EEi	79.6	-
Index d'efficacité fluidodynamique FDE -		9.8
Index d'efficacité lumineuse LE -		28
Index d'efficacité de filtration GFE -		77.6
Facteur d'accroissement dans le temps -	f	1.6
Débit d'air maximum de la hotte	Q_max	197.7	m^3/h
Débit d'air au point de rendement maximal	Q_BEP	110.1	m^3/h
Pression d'air au point de rendement maximal	P_BEP	256	P
Consommation d'énergie au point de rendement maximal	W_BEP	80.0	W
Consommation d'énergie du système d'éclairage	W_L	1.5	W
Eclairement moyen du système d'éclairage	E_middle	51	Lux/W
Consommation d'énergie à l'arret	P_o	0.00	W
Consommation d'énergie en veille	P_s	-	W
Débit d'air à la vitesse maximale en usage normal	-	197.7	m^3/h
Débit d'air à la vitesse minimale en usage normal	-	118.8	m^3/h
Débit d'air en mode intensif ou boost	-	-	m^3/h
Emission acoustique à la vitesse maximale en usage normal	-	63	dB ( L_WA )
Emission acoustique à la vitesse minimale en usage normal	-	51	dB ( L_WA )
Emission acoustique en mode intensif	- dB	-	( L_WA )
