MANUAL DE USUARIO BHC6601X BRANDT

Medidas importantes de seguridad y precauciones

Estas instrucciones también están disponibles en el sitio web.

Considere esta información al instalar y usar su electrodoméstico. Estas instrucciones están destinadas a proteger su seguridad y la de los demás. Guarde este manual con su electrodoméstico. Si vende o entrega el electrodoméstico a otra persona, asegúrese de incluir también este manual.

• Para mejorar constantemente nuestros productos, nos reservamos el derecho de realizar cambios en sus características técnicas, funcionales o estéticas en línea con el progreso tecnológico.
• Anote las referencias de su electrodoméstico en la página de "Servicio al consumidor" para que pueda encontrarlas fácilmente en el futuro.

Precauciones importantes

• Este electrodoméstico está diseñado para ser utilizado por los consumidores en el hogar.
  No lo use con fines comerciales o industriales o para cualquier otro propósito para el que no esté destinado.
• Desembale el aparato tan pronto como lo reciba. Verifique su apariencia general. Anote cualquier reserva en el albarán de entrega y conserve una copia.
• Siempre que se les atienda adecuadamente o se les den las instrucciones sobre cómo usar el aparato con completa seguridad y que se anticipen los posibles riesgos, este aparato puede ser utilizado por niños menores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o personas sin ninguna experiencia o conocimiento. Los niños no deben jugar con este electrodoméstico. El aparato no debe ser limpiado y mantenido por niños desatendidos.
• Precaución: Las partes accesibles de este electrodoméstico pueden calentarse cuando se usan con equipos de cocina.

Riesgos eléctricos

• Todos los circuitos de la fuente de alimentación deben estar desconectados antes de tocar los terminales de conexión. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su servicio posventa o una persona cualificada de forma similar para evitar cualquier peligro.
• El dispositivo se puede desconectar utilizando una toma de corriente accesible o incorporando un interruptor en las líneas fijas, de acuerdo con las reglas de instalación.
• No cambie ni intente cambiar las características de este electrodoméstico. Hacerlo puede ser peligroso.
• El aparato solo debe ser reparado por un especialista autorizado.
• Siempre desconecte la campana antes de limpiarla o mantenerla.
• Por razones de seguridad eléctrica, nunca use vapor o herramientas de alta presión para limpiar su electrodoméstico.
• Por razones de seguridad eléctrica, nunca use vapor o herramientas de alta presión para limpiar su electrodoméstico.

Riesgo de asfixia

• Se deben cumplir las regulaciones que se aplican a la evacuación de aire. El aire no debe enviarse a un conducto utilizado para evacuar los humos de los artefactos que usan gas u otros combustibles (esto no se aplica a los artefactos que solo emiten aire a la habitación).
• La sala debe ventilarse adecuadamente cuando la campana extractora se usa al mismo tiempo que los artefactos que usan gas u otros combustibles (esto no se aplica a los artefactos que solo emiten aire a la habitación).

Riesgo de incendio

- Está prohibido flamear alimentos o encender los anillos de gas que no están cubiertos por un recipiente de cocina debajo de la campana, ya que las llamas pueden succionar y dañar el artefacto.

- Vigile constantemente las freidoras que se usan debajo de la campana. Cuando se calienta a temperaturas muy altas, el aceite y la grasa pueden incendiarse.

- Limpie el aparato y reemplace los filtros a la frecuencia recomendada. Los depósitos acumulados de grasa pueden provocar un incendio.

- Está prohibido usar la campana por encima de un incendio de combustible (madera, carbón, etc.).

- Si la campana está instalada sobre un artefacto a gas, deje al menos 70 cm entre la parte superior del rango y la parte inferior de la campana. Si las instrucciones del rango instalado debajo de la campana especifican una distancia superior a 70 cm, esta distancia debe respetarse.

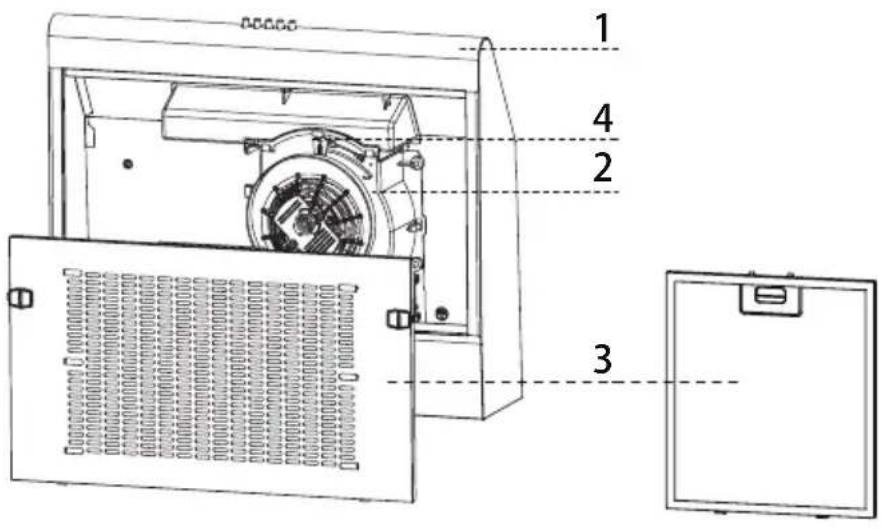

DESCRIPCIÓN DEL DISPOSITIVO

1. Conjunto de conducto de aire
2. Cuerpo principal
3. Conjunto de filtro (opcional)
4. Perilla de ventilación

Otros accesorios:

1. Filtro de carbón (opcional)
2. Válvula de retención (1 pieza)
3. Tapa de salida de aire (1 pieza)
4. Tornillos de 5 mm x 49 mm (4 piezas)
5. Enchufes de pared plástico (4 piezas)

INSTALACIÓN

Antes de instalar su campana del extractor:

Lea las instrucciones atentamente.
Desembale la campana del extractor y verifique que todas las funciones estén funcionando. Asegúrese de que el voltaje (V) y la frecuencia (Hz) indicados en la placa de serie coincidan con el voltaje y la frecuencia en el sitio de instalación.
Verifique que el área detrás de la superficie de instalación a taladrar esté libre de cables eléctricos o tuberías, etc.
Las superficies de acero inoxidable y vidrio de la campana del extractor se dañan muy fácilmente durante la instalación si se rozan o golpean con herramientas. Tenga cuidado de proteger las superficies durante la instalación.
Proteja la superficie de la cubierta inferior con cartón o similar para evitar que se produzcan daños mientras se instala la campana del extractor de la pared arriba.
El fabricante no será responsable por el incumplimiento de todas las normas de seguridad vigentes para el funcionamiento correcto y normal de las piezas eléctricas.

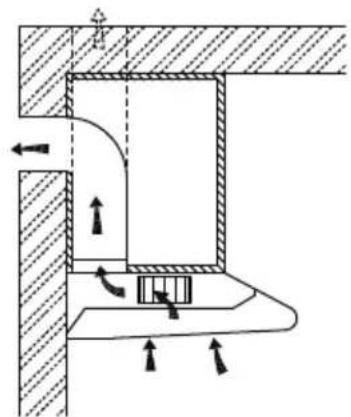

Modo de aire de extracción modo de aire de extracción

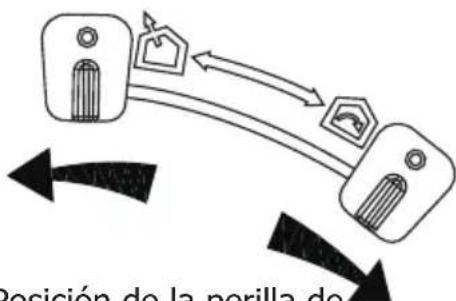

Posición de la perilla de

Posición de la perilla de ventilación

	Modo de extracción de aire: Girar la perilla de ventilación aquí significa ventilación afuera
	Modo de circulación de aire: Girar la perilla de ventilación aquí significa recirculación

Información

Se necesita suficiente aire para una combustión adecuada y el agotamiento de los gases a través de la chimenea del equipo de combustión de combustible para evitar que vuelva a dibujarse. Los ventiladores sin conductos siempre deben ventilarse al aire libre.
Al evaluar la presión del aire, se debe tener en cuenta todo el sistema de ventilación en la casa/apartamento, por ejemplo, en placas y/o cocina de gas esta regla no se aplica.
Las regulaciones gubernamentales deben ser observadas para el transporte de aire de escape.
Si la campana extractora se utiliza en modo de circulación de aire con filtro de carbón activado, no existen restricciones operativas.

Si elige el modo de extracción de aire, instale la válvula de retención en el orificio de ventilación.

Preparación de la instalación:

Asegúrese de que la energía se haya apagado antes de comenzar esta instalación. El enchufe debe ensamblarse en lugares fáciles de arrastrar e insertar.

Para instalar esta campana necesitará dos asistentes. Necesitará las siguientes herramientas y material para completar esta instalación.

Herramientas que necesitará:

Taladro apropiado para su pared
Destornillador Phillips
Cinta métrica
Sierra de mano o sierra caladora

El trabajo de instalación y el cableado eléctrico deben ser realizados por personal cualificado de acuerdo con todos los códigos y estándares aplicables, incluyendo la construcción contra incendios. No descargue el aire de escape en una chimenea de otros aparatos que queman gas u otros combustibles. Deben cumplirse los reglamentos relativos a la descarga de aire.

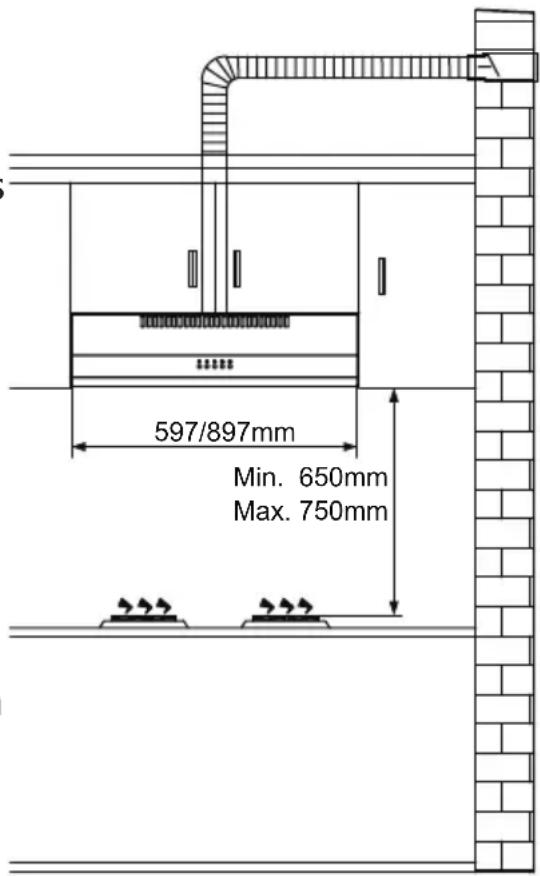

La campana extractora debe colocarse a una distancia mínima de 65 cm por encima de la superficie de cocción de una placa.

597/897mm Min. 650mm Max. 750mm

Instalación de montaje del armario:

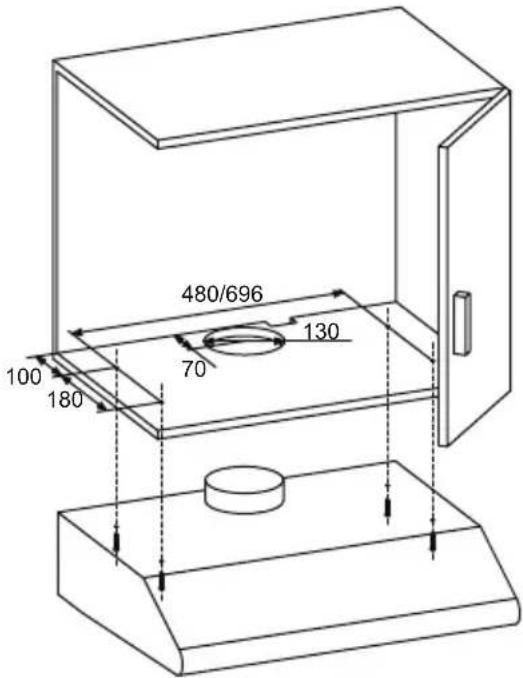

1. Taladre un orificio de 130 mm de diámetro y cuatro de 3,5 mm de diámetro como se muestra en la imagen de abajo.

ATENCIÓN: Si su campana extractora funciona en el modo de circulación de aire, no es necesario taladrar un orificio de 130 mm de diámetro.

1. Use los 4 tornillos para fijar la campana extractora al armario de la cocina. Verifique que sus fijaciones estén ubicadas correctamente, ajustando temporalmente la campana extractora. Si es correcto, ajuste la unidad en su posición. Apriete los tornillos si es necesario.

Instalación de montaje en la pared:

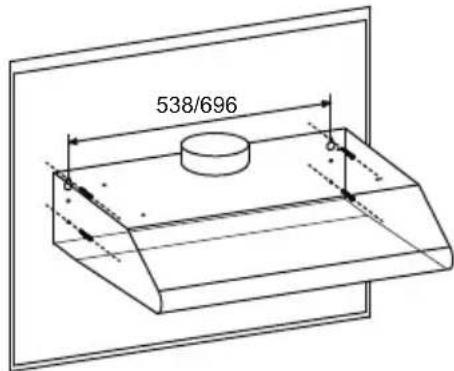

1. Para montar en la pared, taladre dos orificios de 10 mm de diámetro, 538/696 mm, con el orificio de ventilación en la parte superior de la campana extractora, en el centro, como se muestra en la imagen de abajo.

Asegúrese de que la campana esté alineada directamente sobre la placa.

1. Inserte dos tapones de pared de plástico (suministrados) en los agujeros.

2. Inserte dos tornillos en los dos tapones de plástico superiores y apriételos dejando 3 mm sobresaliendo de la pared.

3. Monte la campana extractora en los dos tornillos y marque las dos posiciones inferiores de los tornillos.

4. Retire la campana y taladre los dos orificios de los tornillos inferiores e inserte los enchufes de pared de plástico.

5. Monte la campana en los tornillos superiores, inserte los tornillos inferiores y apriete por completo todos los tornillos.

480/696 130 70 100 180

538/696

Información

El aire no debe descargarse a una chimenea que se usa para expulsar humos de aparatos que queman gas u otros combustibles.

FUNCIONAMIENTO

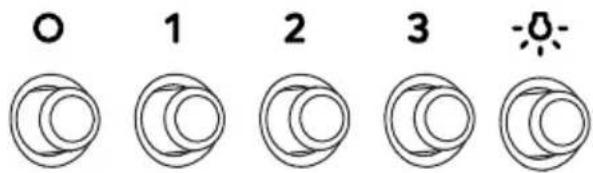

Cambiar:

0 1 2 3 -0-

	INTERRUPTOR DE ILUMINACIÓN DE ENCENDIDO/APAGADO: Presione este interruptor para encender las luces, y presione de nuevo para apagar.
○	INTERRUPTOR DE MOTOR DESCONECTADO: Presione este interruptor para detener el funcionamiento del motor.
1	INTERRUPTOR DE VELOCIDAD: Presione este interruptor para que el motor funcione a velocidad BAJA.
2	INTERRUPTOR DE VELOCIDAD: Presione este interruptor para que el motor funcione a velocidad MEDIA.
3	INTERRUPTOR DE VELOCIDAD: Presione este interruptor para que el motor funcione a velocidad ALTA.

REEMPLAZO DE LA BOMBILLA

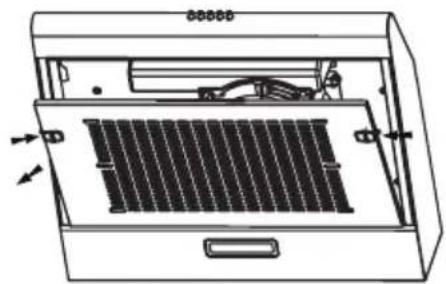

1. Apague la campana extractora y aísle la campana extractora desenchufando el enchufe de red o apagando el fusible.
2. Retire el filtro de grasa.
3. Reemplace los módulos de la lámpara (comercialmente), balasto separado.
4. Vuelva a conectar la alimentación insertando el enchufe de red o encendiendo el fusible.

	Potencia máx.	Tensión	Imagen Tapade la lámpara	Código ILCOSD
Módulos LED, balasto separado	1.5W	220-240V	Cuadrado/diámetro: 33,2mmx120mm			DBS-1.5-H-33.2/120

Información

Limpie los ventiladores con frecuencia. No se debe permitir que la grasa se acumule en el ventilador o filtro.

LIMPIEZA Y MANTENIMIENTO

Desconecte la campana extractora de la fuente de alimentación antes de limpiarla o repararla.

1. Limpie la superficie de la campana con frecuencia. Use jabón suave o detergente para limpiar la campana.
2. No use álcalis fuertes o abrasivos.
3. Evite el uso de polvos limpiadores o compuestos de lavavajillas.
4. El filtro de grasa puede lavarse con jabón suave o detergente. (La acumulación de grasa pesada puede no limpiarse fácilmente y es posible que sea necesario reemplazar el filtro)
5. El filtro de carbón no se puede limpiar y debe reemplazarse regularmente.

Información

El agua de limpieza no debe entrar en el motor, el interruptor de control o cualquier parte eléctrica.

Es recomendable limpiar el filtro metálico cada tres meses llevando a cabo las siguientes instrucciones:

1. Retire el filtro metálico de la campana extractora y lave en una solución de agua y detergente líquido neutro, dejándolo en remojo.
2. Enjuague bien con agua tibia y deje secar.
3. El filtro metálico puede cambiar de color después de varios lavados. Esto no es motivo de queja del cliente o reemplazo del filtro metálico.

Existe un riesgo de incendio si la limpieza no se lleva a cabo de acuerdo con las instrucciones.

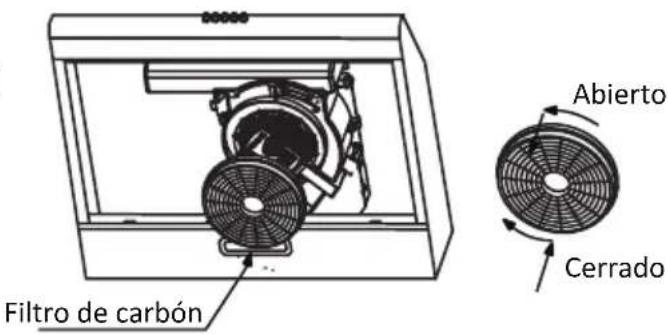

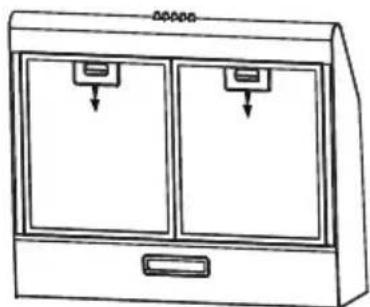

Instalación del filtro de carbón:

1. Retire el filtro de grasa
2. El filtro de carbón está ubicado al final del motor. Gire el filtro de carbón hasta que se desenrosque.
3. Reemplace un nuevo filtro de carbón, aplique el procedimiento inverso para la reinstalación.

Filtro de carbón Abierto Cerrado

Advertencia: el filtro de carbón no se puede lavar ni reciclar. Debe ser reemplazado después de aproximadamente 2-3 meses de uso.

ELIMINACIÓN

Deséchelo en su centro comunitario de recogida/reciclaje de residuos y asegúrese de que no represente ningún peligro para los niños mientras se almacena para su eliminación. El enchufe debe quedar inutilizado y el cable cortado para evitar el mal uso.

NIF : B75108597

Información de diseño ecológico/Ficha de producto técnico
Símbolo Valor Unidad

Marca	Brandt
Número del modelo	BHC6601X / BHC6601W / BHC6601B
Consumo anual de energía	AEC kWh/480m
Índice de eficiencia energética	EEi -	79.6
Índice de eficiencia dinámica de fluidos	FDE -	9.8
Índice de eficiencia lumínica	LE	28	-
Eficacia de filtrado de grasa	GFE -	77.6
Factor de aumento de tiempo	f	1.6	-
Flujo volumétrico de aire máximo de la campana extractora	Q_max	197.7	m^3/h
Flujo volumétrico de aire en el mejor punto de eficiencia	Q_BEP	110.1	m^3/h
Presión estática en el mejor punto de eficiencia	P_BEP	256	P
Consumo de energía en el mejor punto de eficiencia	W_BEP	80.0	W
Consumo de energía nominal del sistema de iluminación	W_L	1.5	W
Iluminación promedio del sistema de iluminación	E_middle	51	Lux/W
Consumo de energía en modo apagado	P_o	0.00	W
Consumo de energía en modo de espera	P_s	-	W
Flujo volumétrico de aire a la configuración de velocidad más alta en uso normal	-	197.7	m^3/h
Flujo volumétrico de aire a la configuración de velocidad más baja en uso normal	-	118.8	m^3/h
Flujo volumétrico de aire en modo intensivo o impulso	-	-	m^3/h
Emisiones de potencia de sonido en la configuración de velocidad más alta en uso normal	-	63	dB ( L_WA )
Emisiones de potencia sonora a la configuración de velocidad más baja en uso normal	-	51	dB ( L_WA )
Emisiones de potencia sonora en modo intensivo/impulso	- dB	-	( L_WA )
