| Marque | ORANIER |
| Modèle | Ostro (W+) |
| Type de produit | Poêle à bois à convection |
| Puissance nominale | 6,5 kW |
| Classe énergétique | A+ |
| Indice d'efficacité énergétique (EEI) | 109 |
| Rendement à puissance nominale | ≥ 80,0 % |
| Dimensions (hauteur x diamètre) | 1147 x 520 mm (sans rehausse) |
| Hauteur avec 1 rehausse | 1319 mm |
| Poids (sans emballage) | 122 kg |
| Combustibles autorisés | Bûches de bois (humidité <20 %) et briquettes de lignite |
| Taille maximale des bûches | 30 cm |
| Fonctionnement | Intermittent (bois, 45 min pour 1,5 kg) et continu (lignite) |
| Matériau du corps | Acier soudé |
| Habillage du foyer | Plaques de vermiculite |
| Vitre | Vitrocéramique |
| Raccordement fumées | Haut ou arrière |
| Distances minimales de sécurité | Devant vitre: 80 cm, mur arrière: 30 cm, mur latéral: 25 cm, protection sol devant: 50 cm |
| Dépression nominale | 12 Pa |
| Débit massique des fumées | 5,7 g/s |
| Température moyenne des fumées | 272 °C |
| Réglages d'air | Air primaire et air secondaire (tirettes) |
| Options de rehausse | Éléments D-Blok ou E-Blok avec accumulateur W+ (jusqu'à 3) |
| Nettoyage de la vitre | Produit spécial vitre de poêle, séchage avec chiffon sec |
| Graissage du verrouillage | Mensuel avec huile en aérosol (WD40, MoS2, silicone) |
| Garantie | 2 ans (pièces d'usure exclues) |
FOIRE AUX QUESTIONS - Ostro (W+) ORANIER
Questions des utilisateurs sur Ostro (W+) ORANIER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Poêle au format PDF gratuitement ! Retrouvez votre notice Ostro (W+) - ORANIER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Ostro (W+) de la marque ORANIER.
MODE D'EMPLOI Ostro (W+) ORANIER
Manuel d'installation et d'utilisation pour poêle à bois
Table des matières F
1. Explication des symboles, emballage de transport, protection de l'environnement 27
1.1 Explication des symboles 27
1.2 Emballage de transport 27
1.3 Protection de l'environnement 28
2. Information produit et éléments de commande 29
3. Utilisation conforme à la législation et consignes de sécurité
3.1 Utilisation conforme à la législation 30
3.2 Consignes de sécurité 30
4. Description de l'appareil 32
4.1 Pièces fournies 32
4.2 Pièces non-fournies 32
4.3 Pièces de rechange d'origine 32
4.4 Description de l'appareil 32
4.5 Caractéristiques techniques 33
4.6 Réglage de base pour contrôle norme EN 13240 33

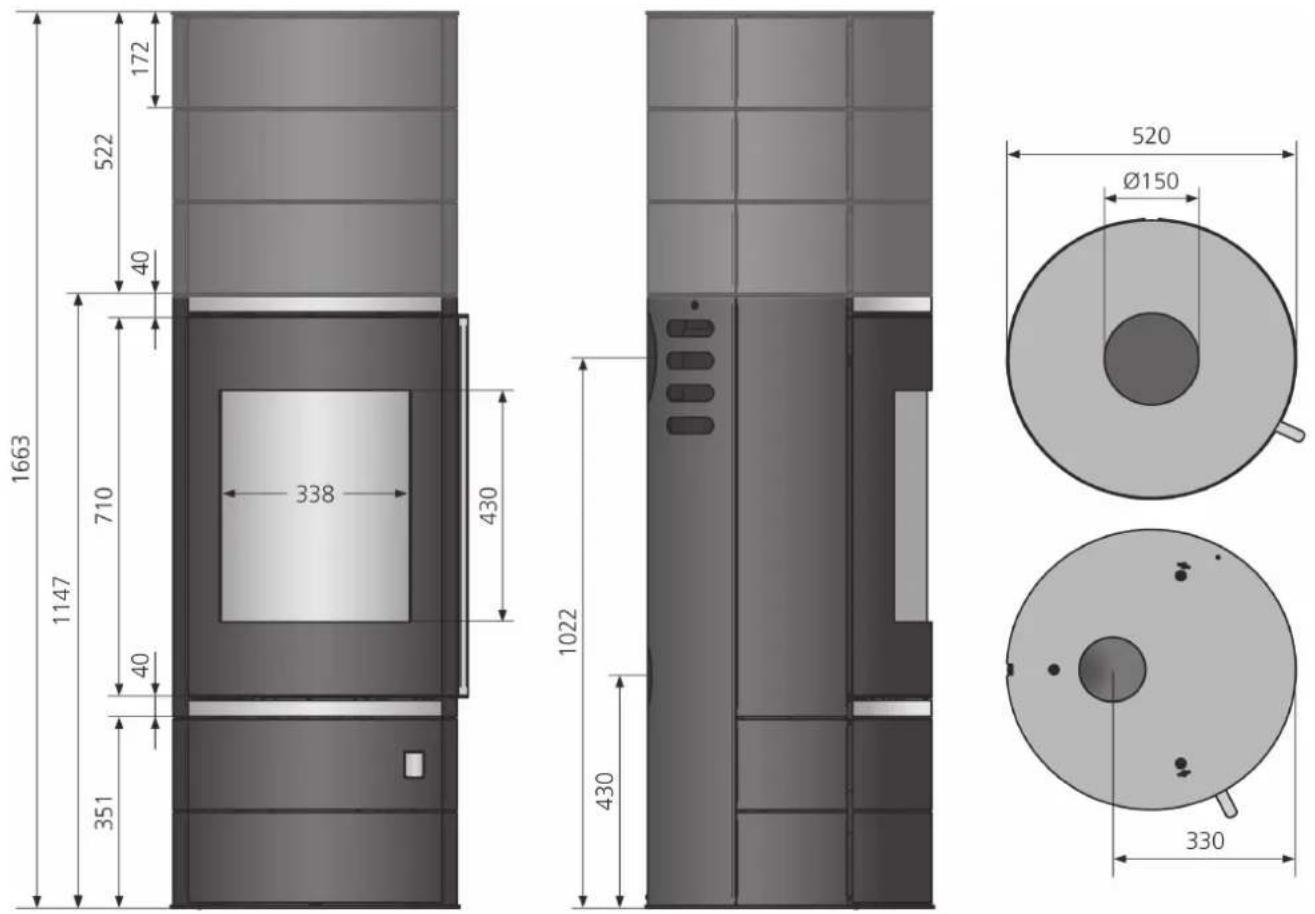

4.7 Croquis/Dimensions 33
5. Combustibles 34
5.1 Combustibles autorisés 34
6. Conduit des fumées et apport d'air extérieur 35
6.1 Raccordement au conduit des fumées / raccordement tuyaux 35
6.2 Prise d'air extérieur 36
7. Installation et mise en service 37
7.1 Installation 37
7.2 Premier feu 37
7.3 Montage des éléments de rehausse « D-Blok » 38
7.4 Montage des éléments de rehausse « E-Blok » avec accumulateur de chaleur « W+ » 38
8. Utilisation 39

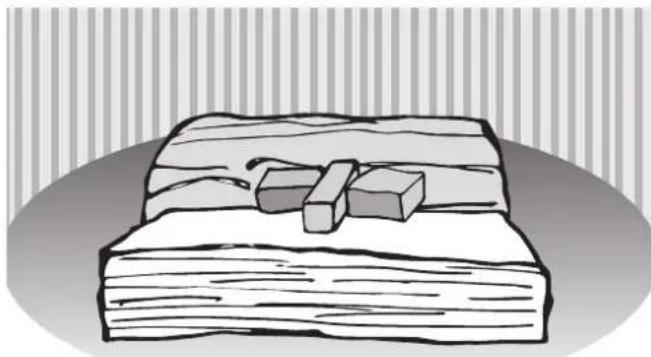

8.1 Phase d'allumage 39
8.2 Réalimentation de l'appareil 39
8.3 Réglage de la puissance de chauffage 40
8.4 Utilisation de briquettes de lignite 41
8.5 Chauffage à la mi- saison 41
8.6 Mise hors-service de l'appareil 41
9. Nettoyage, entretien et maintenance 42
9.1 Nettoyage des surfaces 42
9.2 Nettoyage de la vitre 42
9.3 Nettoyage du foyer 42
9.4 Graissage du verrouillage Snap Lock de la porte du foyer 42

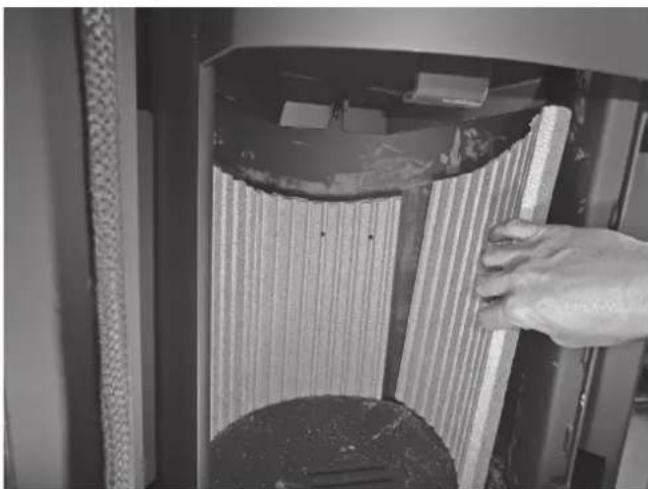

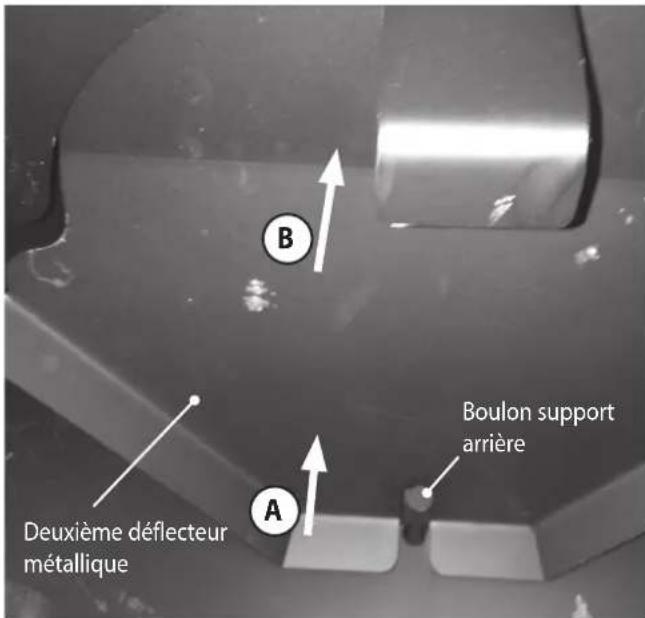

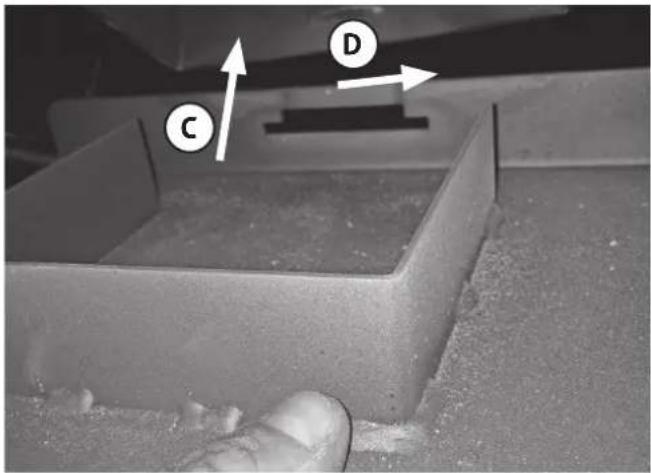

9.5 Démontage de l'habillage du foyer 42
10. Remédier aux dysfonctionnements 45
11. Service après-vente 47
30
12. Garantie contractuelle ORANIER 48
13. Conformités aux normes 49
13.1 Normes en vigueur 49
14. Déclaration de performances 53
15. Déclaration de conformité EU 54
16. Marquage CE 54
17. Label énergétique et fiche produit selon les normes EU 55
18. Documentation technique 55
19. Identification de l'appareil 56
1. Explication des symboles, emballage de transport, protection de l'environnement
1.1 Explication des symboles
Mises en garde
Les mises en garde qui figurent dans le texte sont signalées par un triangle de signalisation comportant un point d'exclamation. Des mots-clés indiquent également le type et la gravité des conséquences qui surviendront si les mesures de prévention du danger ne sont pas respectées.
Dans le cas des dangers dus au courant électrique, le triangle de signalisation avec point d'exclamation est remplacé par un triangle de signalisation comportant un éclair.
Les termes de signalisation suivants peuvent être utilisés dans le présent document :
- RECOMMANDATION désigne un risque de dommages matériels.
- PRUDENCE désigne un risque de dommages corporels de gravité moyenne ou légère.
- AVERTISSEMENT désigne un risque de dommages corporels très graves voire mortels.
- DANGER signifie que des dommages corporels très graves ou mortels vont se produire.
Les informations importantes qui ne contiennent aucune indication de dangers matériels ou corporels sont signalées par le symbole ci-contre. Elles sont séparées du reste du texte par une ligne supérieure et une ligne inférieure.
Informations importantes
| Symbole Signification | |
| ▶ | Instruction |
| → | Indique un endroit du document |
| ● Énumération/Liste | |
| - | Énumération/Liste(2e niveau) |
1.2 Emballage de transport
Retrait de l'emballage de transport
Pour garantir la sécurité du transport, l'appareil est vissé à la palette de transport et est de plus protégé par une caisse en bois placée sur la palette de transport.
Cette caisse en bois doit être démontée à l'aide d'outils appropriés. Veillez à ne pas endommager l'appareil lors de ce démontage ! Tenez compte de ce que la caisse en bois doit être retirée par le haut. Le plafond de la pièce doit donc être suffisamment haut!
Pour détacher l'appareil de la palette de transport, il faut retirer les verrous de transport situés sur l'avant et l'arrière du socle de l'appareil.
RECOMMANDATION :
En cas de situations de transport prévisible-ment difficiles, démontez éventuellement les éléments lourds de l'habillage.
Retirez également les blocs d'accumulation « W+ » éventuellement déjà placés à l'intérieur de l'appareil.
Dévissez les vis qui relient l'appareil à la palette de transport.
Glissez le diable entre l'appareil et la palette de transport.
▶ Placez un rembourrage (par ex. une couverture) entre le diable et l'appareil.
▶ Fixez l'appareil au diable à l'aide d'une sangle.
- Soulevez l'appareil de la palette à l'aide du diable et transportez-le sur le lieu de l'installation.
Pour une meilleure compréhension, veuillez consultez notre vidéo explicative.
Pour cela, veuillez scanner le code QR ci-contre avec votre smartphone ou votre tablette.
1.3 Protection de l'environnement
Élimination de l'emballage
L'emballage protège l'appareil contre les risques de dommages pendant le transport. Les matériaux d'emballage sont sélectionnés selon des critères écologiques et de traitement de déchets et sont donc recyclables.
Les éléments en bois de l'emballage se composent de résineux secs et non traités qui peuvent être éliminés avec les déchets résiduels ou dans un centre de recyclage et de valorisation des déchets. Nous recommandons de couper en conséquence les éléments en bois de l'emballage.
Le recyclage des autres éléments de l'emballage (bandes d'emballage, sachets PE, etc.) permet l'économie de matières premières et réduit la quantité de déchets.
En général, votre revendeur reprend ces éléments d'emballage.
Si vous éliminez par vous-même les éléments de l'emballage, veuillez demander l'adresse du centre de retraitement et de recyclage le plus proche !
Élimination des piles usagées
Les piles ne doivent pas être jetées avec les ordures ménagères. Les piles usagées doivent être jetées dans les systèmes de collecte locaux.
Élimination de l'appareil en fin de vie
Si l'appareil doit être éliminé dans son intégralité, veuillez vous adresser aux entreprises locales d'élimination des déchets.
La majeure partie des composants de l'appareil peut être réutilisée (recyclée) en raison des principaux matériaux utilisés, à savoir la tôle d'acier ou la fonte.
Pour un aperçu des matériaux utilisés pour les différents composants de l'appareil et leur élimination, veuillez consulter le tableau ci-dessous :
| Composants de l'appareil | Matériau Démontage Élimination | ||
| Habillage du foyer | Vermiculite Retirer Déchets résiduels | ||
| Béton réfractaire Retirer Déchets résiduels | |||
| Vitre | Vitrocéramique | Desserrer les vis de maintien | Déchets de construction |
| Joints d'étanchéité | Fibre de verre | Décoller ou desserrer les vis | Fibres minérales artificielles (KMF) :se renseigner sur les possibilités d'élimination locales |
| Habillage en pierre | Pierre naturelle | Desserrer les vis de maintien | Déchets de construction |
| Habillage en céramique | Céramique | Desserrer les vis de maintien | Déchets de construction |
| Corps de l'appareil | Tôle d'acier | - | Déchets métalliques |
| Porte(s) de l'appareil | Fonte | Desserrer les vis de fixation | Déchets métalliques |
| Tôle d'acier | Desserrer les vis de fixation | Déchets métalliques | |
| Autres composants métalliques | Métal | Desserrer les vis de fixation | Déchets métalliques |
| Composants électriques ou électroniques | - | Desserrer les vis de fixation | Système de reprise des appareils électriques usagés |

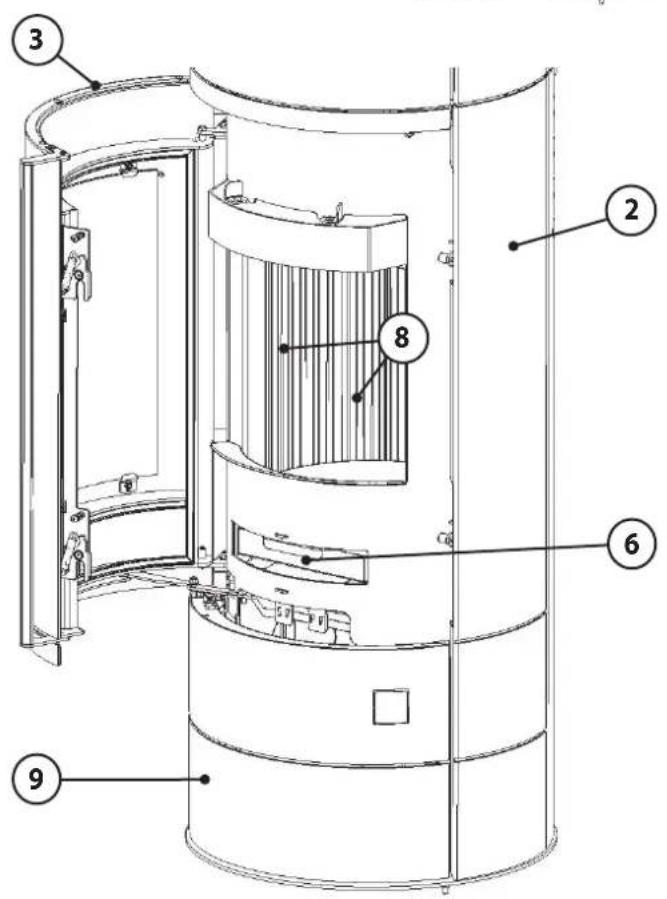

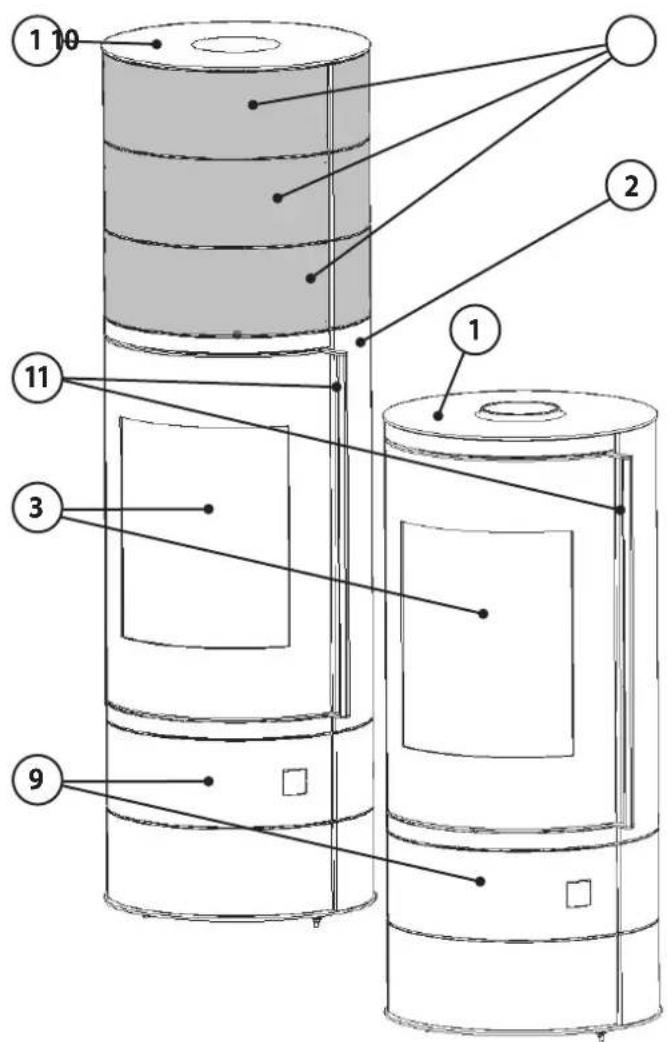

1 Plaque supérieure
2 Habillage latéral
3 Porte ouverture foyer

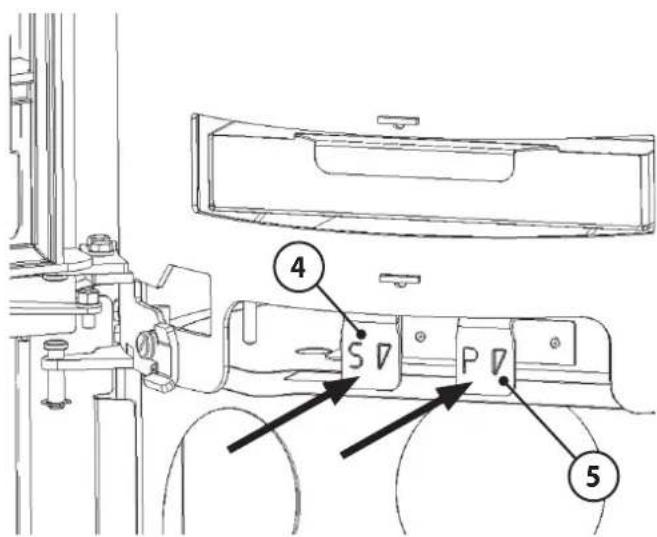

4 Tirette de réglage air secondaire (repoussée vers l'arrière = ouvert)
5 Tirette de réglage air primaire (repoussée vers l'arrière=ouvert)
6 Cendrier
7 Compartiment range-büche
8 Habillage intérieur foyer
9 Porte compartiment range-bûches
10 Accessoires en option:

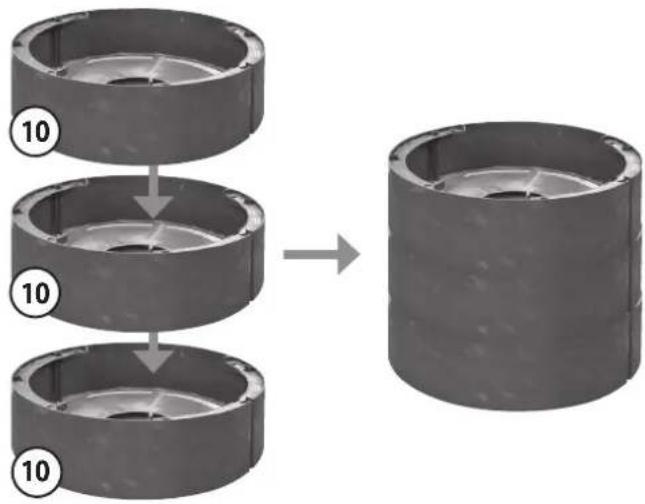

- Éléments de rehausse « D-Blok » ou

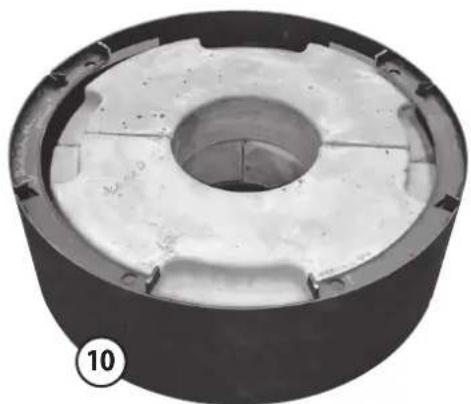

- Éléments de rehausse « E-Blok » avec accumulateur de chaleur « W+ »
Il est possible de superposer jusqu'à 3 éléments de rehausse sur l'appareil.
11 Grande poignée de porte
3. Utilisation conforme à la législation et consignes de sécurité
Un poêle à bois est un système de chauffage d'appoint, il ne peut être considéré comme un système de chauffage principal.
3.1 Utilisation conforme à la législation
L'appareil est testé et reconnu conforme à la norme EN 13240 en tant que foyer à fonctionnement intermittent pour les combustibles bois et briquettes de lignite, ainsi que foyer à fonctionnement continu pour les briquettes de lignite.
L'appareil ne peut être utilisé que dans un foyer d'habitation, son installation dans un garage, dans des locaux humides ou en plein air est formellement interdite.
Dans son fonctionnement à feu intermittent, les phases de combustion atteignent 45 minutes pour la quantité de combustible recommandée de 1,5 kg pour le bois et 4 heures pour la quantité de combustible recommandée de 6,43 kg pour les briquettes de lignite.
Il est interdit de chercher à prolonger la phase de combustion en utilisant des quantités de bois plus importantes.
Ce manuel vous informe sur les fonctions et l'utilisation de votre appareil et est partie intégrante du produit. Conservez-le soigneusement pour toute référence ultérieure et afin de pouvoir le consulter au début de chaque nouvelle période de chauffage.
L'appareil ne doit en aucun cas subir de modifications ! L'acheteur et utilisateur d'un poêle à bois est tenu de s'informer sur son maniement correct à l'aide de ce manuel. Le non-respect des instructions et mises en garde contenues dans ce manuel entrainera l'annulation immédiate de la garantie. Merci de votre compréhension!
3.2 Consignes de sécurité
PRUDENCE!
Risques de brûlures dus à des parties chau- des de l'appareil
Pendant le fonctionnement du poêle, les surfaces, les portes de foyer, les éléments de commande, le conduit de fumées et la vitre sont très chauds.
Veuillez toujours porter des gants de protection pour toute manipulation de l'appareil.
AVERTISSEMENT!
Risque de blessures en cas d'explosion de la plaque de verre
Les appareils munis d'une plaque supérieure en verre sont équipés d'une plaque de protection thermique en vermiculite placée sous la plaque supérieure en verre.
- Les appareils munis d'une plaque supérieure en verre ne doivent jamais être utilisés sans cette plaque de protection thermique en vermiculite !
- Lors de l'utilisation d'appareils munis d'une plaque supérieure en verre, il est impératif de respecter les quantités de combustibles et la puissance de tirage recommandées !
- Veillez à conserver un espace annulaire régulier entre la plaque supérieure en verre et le tuyau des fumées et ne posez pas d'objets sur la plaque pour éviter toute accumulation de chaleur.
- Sécurité produit
Cet appareil a été conçu et construit en fonction des technologies les plus récentes et dans le respect des consignes de sécurité en vigueur.
Il n'est cependant pas impossible que des dommages corporels ou matériels puissent survenir pendant le fonctionnement.
Gardez donc constamment à l'esprit les consignes de sécurité et soyez toujours conscient des éventuels dangers pendant l'utilisation de l'appareil, ne l'utilisez que dans l'usage pour lequel il a été conçu et veillez à ce qu'il soit toujours intact et non-endommagé!
- Conseils d'utilisation
Votre installateur vous fournira toutes les explications nécessaires au bon fonctionnement et à l'utilisation sûre et adéquate de votre appareil. Il vous fournira les conseils nécessaires pour une utilisation correcte et respectueuse de l'environnement.
▶ Veillez à que l'on vous remette en main propre tous les documents et tous les accessoires liés à cet appareil.
3.2 Consignes de sécurité (suite)
- Conduite à tenir en cas d'urgence
Ne vous mettez jamais vous-même en danger! Mesures possibles sans négliger votre propre sécurité :
▶ Mettez en garde les personnes présentes et demandez-leur de quitter le bâtiment sans attendre.
▶ Mettez immédiatement l'appareil hors-service.
- Risque d'incendie
N'entreposez jamais de matériaux ou liquides inflammables sur l'appareil ou en sa proximité.
▶ Ne placez aucun objet inflammable (par ex. tapis, meubles, plantes) à proximité de la porte du foyer.

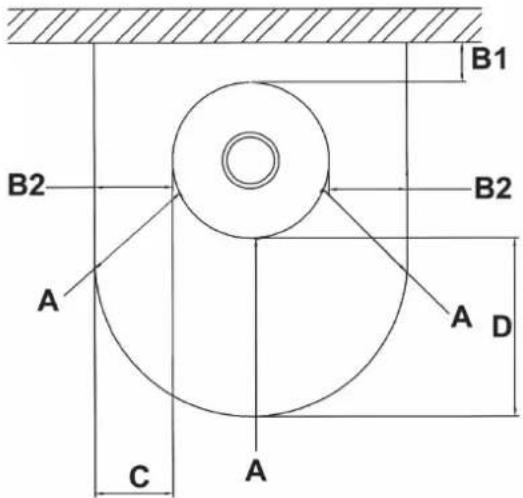

L'appareil doit être installé dans le respect des distances de sécurité en vigueur.
- Danger dû à une alimentation en air frais insuffisante
▶ Veuillez constamment garantir une alimentation en air frais suffisante dans la pièce d'installation quand l'appareil est en fonctionnement. Il en est de même pour son fonctionnement parallèle avec d'autres appareils générateurs de chaleur.
• Dégâts dus à des erreurs de manipulation
Des erreurs d'utilisation peuvent entrainer des dommages personnels et/ou matériels ! L'appareil ne doit être utilisé qu'à porte (3) fermée !
▶ Veuillez vous assurer que les enfants ne jouent pas avec l'appareil et ne l'utilisent pas sans surveillance.
▶ Veuillez vous assurer que l'appareil n'est utilisé que par des personnes ayant les capacités physiques et mentales pour l'utiliser de manière conforme et adéquate.
▶ N'utilisez que les combustibles recommandés dans les limites quantitatives prescrites.
Pour l'allumage, n'utilisez jamais de liquides inflammables (essence, alcool, etc.) !
▶ Ne fermez jamais complètement les arrivées d'air tant que le poêle est en fonctionnement à cause des risques de déflagration dus à l'inflammation de gaz combustibles imbrûlés.
▶ La porte du foyer (3) ne doit être ouverte que pour l'alimentation en combustible.
▶ Ne brûlez jamais de déchets ménagers tels qu'aérosols, récipients métalliques fermés etc. dans le foyer- Risque d'explosion !
▶ N'utilisez jamais d'eau pour éteindre un feu !
- Risques de brûlures dus à des pièces chaudes
Pendant le fonctionnement du poêle, les surfaces, les portes de foyer, les éléments de commande, les tuyaux et la vitre sont très chauds.
▶ Veuillez toujours porter des gants de protection pour ouvrir ou fermer la porte du foyer (3), pour toute manipulation des tirettes ou autres éléments de réglage ainsi que pour la réalimentation de l'appareil.
▶ Ne laissez jamais les enfants sans surveillance à proximité de l'appareil en marche!
- Conditions préalables, installation et premier feu
Le fonctionnement de l'appareil, est soumis à des règles et consignes de sécurité locales. Le respect strict de ces règles et consignes est la condition essentielle pour une utilisation conforme aux règles.
L'appareil doit être installé conformément aux spécifications des normes en vigueur. Le recours à un professionnel qualifié est recommandé.
- Nettoyage, entretien et remèdes aux dysfonctionnements
▶ Veuillez nettoyer l'appareil régulièrement.
▶ Le nettoyage et l'entretien doivent être effectués par une entreprise qualifiée.
▶ Verrouillage Snap Lock de la porte du foyer : veuillez graisser régulièrement les éléments mobiles du système de verrouillage avec de l'huile en aerosol (par ex. WD 40, graisse MoS2, huile de silicone etc..).
▶ Veuillez utiliser uniquement nos pièces de rechange d'origine ORANIER ainsi que les accessoires originaux de notre marque.
4. Description de l'appareil
4.1 Pièces fournies
▶ Veuillez vous assurer à la livraison que l'appareil est intact et au complet.
- Palette avec l'appareil dans un cadre en bois
- Gant, manuel d'utilisation et fiches de conseils dans un sac en plastique à l'intérieur de l'appareil
- 4 patins de feutre pour protéger les surfaces délicates (par ex. plaque de protection en verre)
4.2 Pièces non-fournies
Les accessoires ci-dessous ne font pas partie de la livraison mais sont disponibles chez votre revendeur ou sur notre site internet www.oranier-poeles.fr
- Éléments de rehausse « D-Blok » (ORANIER Art. Nr. 9216 20)
- Éléments de rehausse « E-Blok » avec accumulateur de chaleur « W+ » (ORANIER Art. Nr. 9216 19)
- Buse de raccordement pour arrivée air extérieur (ORANIER Art. Nr. 9200 69)
- Plaque de protection en verre ou en acier
- Tuyaux, disponibles chez ORANIER dans leur couleur d'origine
- Tuyaux Au-Flex avec manchon mural pour raccordement arrivée d'air extérieur
4.3 Pièces de rechange d'origine
Veuillez pour cela vous adresser à votre revendeur.
Utilisez uniquement les pièces de rechange d'origine de notre marque.
Les pièces détachées d'autres fabriquants n'ont pas été contrôlées par nos services et ne sont donc pas agréés par notre société. Les pièces de rechange non agréés peuvent éventuellement modifier les propriétés de l'appareil et compromettre sa sécurité, ce qui entrainerait la perte de son autorisation de mise sur le marché. Ceci peut avoir des conséquences juridiques par rapport aux assurances en cas de sinistre éventuel.
4.4 Description de l'appareil
Appareil :
Le corps du poêle est en acier soudé.
Il comporte dans sa partie centrale une chambre de combustion habillée de plaques réfractaires. Sous la solide grille foyère se trouve un cendrier (6). Il est équipé d'un compartiment range bûches (7) situé sous le foyer.
C'est un poêle à convection, c'est-à-dire qu'il aspire l'air ambiant pour le réchauffer dans ses circuits de convection et le rediffuse ensuite vers l'extérieur pour réchauffer la pièce.
Le fonctionnement de cet appareil est dépendant de l'air ambiant. Il est cependant possible, en option, de le raccorder à une prise d'air extérieur.

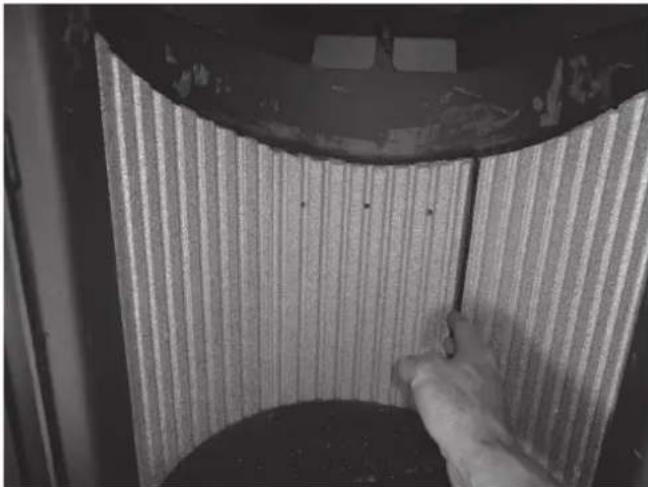

Habillage du foyer (8) :

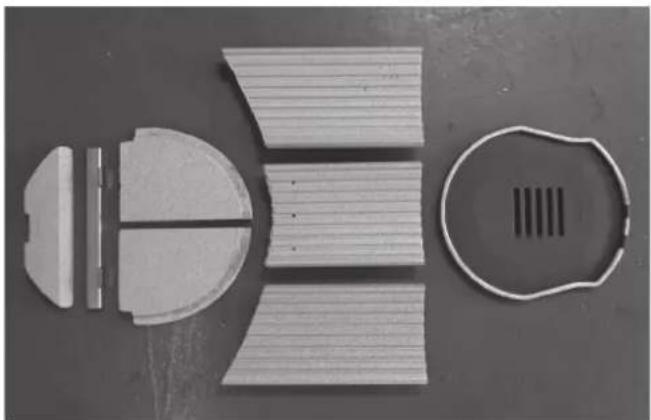

Le foyer est habillé de plaques de vermiculite. Leur fonction est de protéger le métal de la chaleur et de diriger les fumées. Pendant le fonctionnement de l'appareil, il est possible que des fissures apparaissent sur ces éléments. L'origine de ces fissures peut être:
- de trop grosses différences de température
- des chocs au cours de la réalimentation en bois
- une dilatation du matériau dûe à un chauffage excessif
Ces fissures superficielles ne sont pas graves à priori tant que le corps métallique n'est pas par là mis à nu. S'il le devient, il sera nécessaire de changer les plaques de vermiculite. Ces plaques sont exclues de notre garantie contractuelle.
AVERTISSEMENT!
Risques d'incendie en cas d'utilisation de pièces de rechange non originales
L'utilisation de plaques d'habillage foyer ayant des propriétés thermiques inadéquates peut entrainer une surchauffe des murs et du mobilier à proximité de l'appareil !
Veuillez donc utiliser exclusivement nos pièces de rechange d'origine.
Les plaques de vermiculite ne contiennent pas d'amiante et sont non-toxiques. Comparées à la chamotte, les plaques de vermiculite présentent le gros avantage de permettre de hautes températures à l'intérieur du poêle. Les quantités de bois d'allumage sont donc réduites (économie de combustible) et vous bénéficiez ainsi d'une meilleure exploitation de l'énergie du combustile (rendement énergétique).
Il est interdit d'utiliser l'appareil sans ses déflecteurs montés. L'appareil peut dans ce cas surchauffer et ses émissions gravement augmenter.
Veillez à placer avec précaution le combustible dans le foyer pour éviter d'endommager l'habillage du foyer (8) !
4.5 Caractéristiques techniques
| Paramètres Einheit Wert | ||
| Modèle : Ostro (W+) | ||
| Puissance nominale : kW 6,5 | ||
| Classe énergétique : A+ | ||
| Indice d'efficacité énergétique EEI : 109 | ||
| Hauteur / diamètre : mm 1147 / ∅520 | ||
| Hauteur avec 1 élément de rehausse incl. : mm 1319 | ||
| Hauteur avec 2 éléments de rehausse incl. : mm 1491 | ||
| Hauteur avec 3 éléments de rehausse incl. : mm 1663 | ||
| Ouverture foyer : | mm 310 / | 300 |
| Taille des bûches maxi. : | cm | 30 |
| Poids sans emballage : | kg | 122 |
| Poids « E-Block » : | kg | 54 |
| Apte à un fonctionnement en continu : | oui | |
| Débit massique des fumées : | g/s | 5,7 |
| Dépression à allure nominale (NWL) : | Pa | 12,0 |
| Température moyenne des fumées à la buse : | °C | 272 |
| Combustibles autorisés : | - Bûches de bois;- Briquettes de lignite | |
| Raccordement par le haut (sol - haut de buse) : | mm | 1114 |
| Raccordement par le haut (bord arrière - axe buse) : | mm 260 | |
| Raccordement par l'arrière (sol - bas de buse) : | mm 947 |
4.6 Réglages de bases pour contrôle norme EN 13240
| Bûches de hêtre : | |
| Taille des bûches : | 22 cm |
| Dépression : | 12 Pa |
| Air primaire : | fermé |
| Air secondaire : | 60 % ouvert |
| Charge de combustible : | 1,5 kg |
| Briquettes de lignite : | |
| Dépression : | 12 Pa |
| Air primaire : | 4 mm ouvert |
| Air secondaire : | 30 % ouvert |
| Charge de combustible (en continu) : | 6,43 kg |
4.7 Croquis / Dimensions
5. Combustibles
5.1 Combustibles autorisés
Ce poêle a été conçu pour la combustion de bûches de bois non traités, de briquettes de bois et de briquettes de lignite.
Le bois frais doit être fendu en bûches et séché sous abri sec et bien ventilé pendant au moins 18 à 24 mois.
Son taux d'humidité résiduelle doit être inférieur à 20 %.
Les bois les mieux appropriés sont les feuillus durs (bouleau, charme, hêtre). Ces bois ont une valeur énergétique particulièrement élevée et brûlent de façon propre à condition d'être bien secs.
Les feuillus tendres (tilleul, saule, peuplier) sont à éviter et les résineux (pin, sapin) en usage permanent sont à proscrire.
Évitez les flambées trop vives qui provoquent des surchauffes brutales.
Si vous brûlez du bois trop humide, vous n'atteindrez pas une température suffisante dans le corps de chauffe. Le poêle ne « tire » pas.
Il peut arriver qu'un bois en apparence bien sec contienne encore à l'intérieur un taux important d'humidité résiduelle.
Il est interdit de brûler les substances suivantes :
- bois humides ou traités
• bois industriel, chutes de menuiserie
• débris de bois ou copeaux
• papier ou cartonnages (sauf pour l'allumage) - écorces ou déchets d'aggloméré
• matières plastiques et déchets ménagers
6.0 Conduit des fumées et apport d'air extérieur
Le conduit des fumées a pour fonction d'expulser les fumées produites par la combustion vers l'extérieur selon le principe d'ascendance thermique. En même temps, l'air de combustion nécessaire est apporté de l'extérieur dans la pièce d'installation et à partir de là dans la chambre de combustion de l'appareil.
La puissance de chauffe est déterminée par la puissance de la dépression (« tirage ») en fonction de la quantité d'air comburant participant au processus de combustion.
La dépression (« tirage ») est initialement déterminée par la hauteur effective du conduit de fumées (hauteur entre l'entrée et la sortie du conduit) et par la différence entre la température des fumées à la sortie du poêle et la température extérieure à la sortie de toit.
Plus les fumées sont chaudes et plus le conduit est long, plus le tirage sera puissant.
Peuvent avoir une influence négative: des pertes de pression dans l'appareil, dans les tuyaux, ainsi que dans l'apport d'air de combustion.
La dépression nécessaire au bon fonctionnement de l'appareil est de 12 Pa. Une différence de plus de 25% par rapport aux valeurs indiquées peut entrainer des dysfonctionnements:
En cas de tirage trop faible, il est possible que des gaz ou fumées s'échappent dans la pièce où se trouve le poêle.
▶ Veuillez dans ce cas rallonger votre conduit ou le faire réviser.
En cas de tirage trop important, il est possible que l'appareil surchauffe et subisse par-là des détériorations irrémédiables («effet de forge»).
▶ Veuillez dans ce cas installer un modérateur de tirage.
Un professionnel qualifié pourra vous donner les informations nécessaires sur le tirage existant dans votre conduit.
En cas de problèmes à l'allumage, veuillez utiliser une plus grande quantité de bois d'allumage et laisser la porte du foyer (3) entr'ouverte sous votre surveillance.
6.1 Raccordement au conduit des fumées/Raccordement tuyaux
Se conférer au DTU 24.1.
Pour un conduit déjà existant: veillez à ce qu'il soit totalement propre, si non, faites-le ramoner par action mécanique avec un hérisson. Faites également vérifier sa classification et contrôler son bon état (stabilité, étanchéité, compatibilité des matériaux, section) par un professionnel qualifié.
Si le conduit, de par son état, n'est pas utilisable, il appartiendra à un spécialiste de le remettre en état conformément aux réglementations en vigueur.
Il est équipé d'une porte de foyer à fermeture et verrouillage automatique munie de ressorts, et est conçu exclusivement pour une utilisation à porte (3) fermée.
La porte du foyer (3) doit pouvoir se refermer d'elle-même après rechargement du poêle, de façon à ce que le tirage (dépression) du conduit de fumées ne soit pas perturbé, ce qui entraînerait des dangers et dysfonctionnements.
Le type et l'état du conduit de fumées utilisé joue un rôle essentiel pour le bon fonctionnement de votre poêle.
Le raccordement de certains poêles pouvant se faire, au choix, soit par le haut soit par l'arrière, veillez à installer hermétiquement le cache obturateur prévu à cet usage sur la sortie non-utilisée.
Utilisez des tuyaux en tôle émaillée ou en acier inoxydable, sans réduction sur leur parcours (voir notre gamme d'accessoires, disponible chez votre revendeur).
Prévoyez un accès pour le ramonage et le nettoyage du conduit de raccordement. Veillez à ce que le tuyau ne dépasse pas à l'intérieur du conduit; les emmanchement doivent être démontables et étanches.
La distance minimale entre le tuyau de raccordement et le mur d'adossement doit être égale à au moins 3 fois le diamètre du tuyau. Evitez une trop longue portion horizontale; si vous ne pouvez faire autrement, donnez-lui une inclinaison ascendante de 5 cm par mètre.
Nous vous conseillons d'utiliser un manchon mural.
Prévoyez un accès pour le ramonage et le nettoyage du conduit de raccordement et des conduits d'évacuation des fumées.

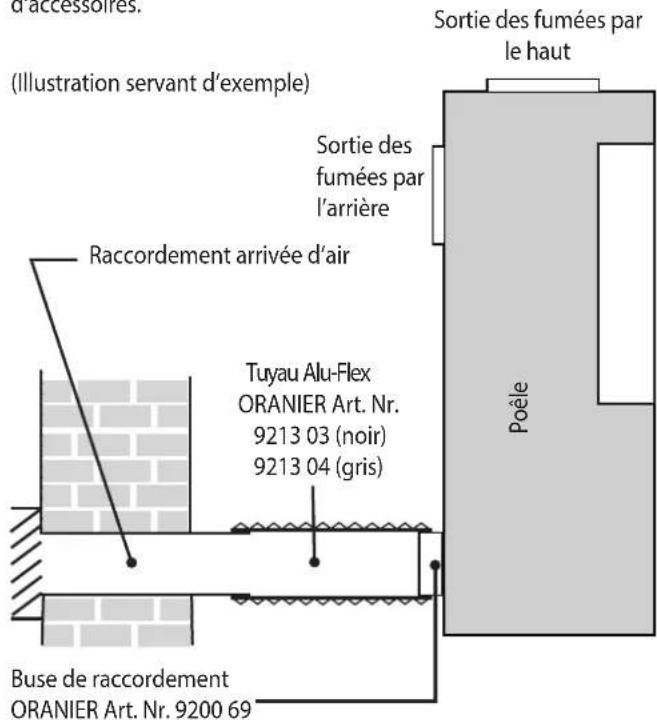

6.2 Prise d'air extérieur
Si besoin est, il est possible de connecter le poêle à une prise d'air extérieur.
Dans le cas de pièces à vivre particulièrement étanches, il est possible de raccorder le poêle à une prise d'air extérieur. Vous trouverez la buse nécessaire à un tel raccordement dans notre catalogue d'accessoires.
- L'apport d'air de combustion ne peut se faire que par tuyau lisse de ∅ 100 mm en acier ou plastique. En cas d'utilisation d'un tuyau rectangulaire, il est nécessaire que celui-ci ait une section d'ouverture d'au moins 8000 mm².
- La longueur maximale du tuyau ne doit pas dépasser 6 m, ne doit pas comporter de réductions et ne doit pas avoir plus de 3 coudes à 90°!
- L'arrivée d'air ne doit pas être réduite ou obturée par inadvertance quand le poêle est en fonctionnement.
- Pour un conduit débouchant dans un vide sanitaire, la section de la grille d'aération du vide sanitaire en cm ^2 doit être égale à au moins 5 fois la surface au sol du vide sanitaire en m ^2 .
- Si le raccordement à l'air extérieur est impossible, il faudra installer une prise d'air frais extérieur supplémentaire positionnée face aux vents dominants.
Cette prise est d'autant plus nécessaire en cas de logement fortement isolé et /ou équipé d'une VMC (ventilation mécanique contrôlée).
Cette arrivée d'air, obturable* lors du non-fonctionnement de l'appareil, doit avoir une section libre d'ouverture de 0,5 dm ^2 (50 cm ^2 ).
* sauf si le logement ne dispose pas de ventilation par balayage (arrêté mars 1982) : dans ce cas, l'arrivée d'air doit être non-obturable !
- Attention ! Une hotte de cuisine à fort débit peut perturber la combustion d'un appareil à bois.
- Il est en tout cas impératif d'assurer une consommation d'air de combustion d'environ30 m ^3 /h pour une dépression de 4 Pa.
- Le tirage du conduit doit être à même de surmonter les résistances supplémentaires d'une telle installation.
- Quand l'appareil est à l'arrêt, veillez à fermer les tirettes d'arrivée d'air pour éviter toute circulation d'air froid dans le conduit. L'isolation du tuyau permet d'éviter une formation éventuelle de condensation.
- Si l'appareil est installé dans un local humide (bâtiment neuf), de la condensation peut se former sur le corps de chauffe et provoquer par la suite de la corrosion.
- Lors d'un raccordement par une arrivée d'air extérieur, ne prenez pas l'air de combustion par des pièces humides (par ex. sous-sol, vide sanitaire) car cela peut engendrer de la condensation ou corrosion dans le corps de chauffe lorsque le poêle n'est pas en fonctionnement.
7. Installation et mise en service
7.1 Installation
Emplacement dans la pièce d'installation:
Pour éviter tout danger d'incendie, il est indispensable de strictement respecter les règles et consignes de sécurité locales en vigueur. Veuillez également respecter les distances minimales.
▶ Ne posez aucun objet inflammable (par ex. tapis, meubles, plantes, etc.) dans la zone de sécurité.
La zone autour du raccordement au conduit des fumées dans le mur ne doit comporter aucun matériau inflammable ou sensible aux températures.
Distances minimales à respecter :
| A: 80 cm dans la zone de rayonnement de la vitre |
| B1: 30 cm distance mur arrière |
| B2: 25 cm distance mur latéral |
| C: 30 cm protection sol sur les côtés de la porte |
| D: 50 cm protection sol devant la porte |
Les distances minimales arrières (B1) et latérales (B2), ainsi que la distance minimale dans la zone du rayonnement de la vitre sont également mentionnées sur la plaque signalétique de l'appareil.
Lors de l'installation, il est impératif de respecter une distance de sécurité d'au moins 45 cm entre le tuyau de raccordement sur toute sa longueur et tout objet combustible / inflammable ou mur porteur. Ceci peut nécessiter une distance entre l'appareil et le mur plus importante que celle mentionnée ci-dessus.
Ces distances minimales se réfèrent à des murs inflammables ou porteurs. Si ce n'est pas le cas, il est possible de réduire ces distances. Dans le cas de murs hautement isolés (valeur U <0,4 W/m²·K), il faudra augmenter de 5 cm la distance minimale nécessaire entre le mur et l'appareil en fonction de la norme DIN 18896.
Si le poêle est installé très près du mur, des traces de pyrolyse peuvent apparaître sur le mur.
Si l'appareil est installé sur un sol délicat ou sur une plaque de verre ainsi que pour garantir l'exacte horizontalité de l'installation, nous vous recommandons de coller des patins de feutre sous les pieds de l'appareil.
7.2 Premier feu
Conditions préalables :
Le système respecte les consignes en vigueur et a été agréé par une autorité officielle compétente et qualifiée.
Assurez-vous d'avoir retiré de la chambre de combustion et du cendrier (6) tous les documents et accessoires fournis.
Décollez soigneusement tous les autocollants de la vitre sans y laisser de trace.
Premier feu
La peinture spéciale haute température de l'appareil ne durcit qu'après un premier feu. La peinture va tout d'abord se ramollir pour parfaire son application et durcira de manière définitive et permanente durant le refroidissement du poêle.
Veuillez noter les points suivants:
Avant le premier feu, veuillez vous assurer qu'aucun objet (gants, emballages plastique, etc.) ne se trouve dans le cendrier (6) ou les voies d'évacuation.
- Il est fortement déconseillé de toucher ou de frôler le poêle durant la phase premier feu. Faites tout particulièrement attention à ce que vos gants de protection n'effleurent la surface située au-dessous de la poignée de la porte quand vous ouvrirez celle-ci pour une première réalimentation du poêle.
Pendant l'opération premier feu, ne fermez pas complètement la porte du foyer (3) pour éviter que le joint de la porte ne se colle au corps du poêle pendant la phase de ramollissement puis de durcissement de la peinture.
- Pendant cette première chauffe, le poêle dégagera des odeurs et des fumées, phénomène normal dû à la cuisson de la peinture et à l'évaporation des graisses de montage. Ces odeurs disparaitront rapidement.
▶ Veillez donc à bien ventiler la pièce.
- Ne déposez aucun objet sur le poêle pendant la phase de cuisson de la peinture.
- Ce processus de cuisson de la peinture doit être effectué sous surveillance.
Souvent, les conduits de fumées en maçonnerie qui n'ont pas été utilisés pendant une longue période doivent être « séchés » en un premier temps. Ce n'est qu'après plusieurs flambées intenses que vous obtiendrez un bon tirage.
7.3 Montage des éléments de rehausse « D-Blok »
Pour conférer à l'appareil une ligne mince et élégante, il est possible d'installer en hauteur jusqu'à 3 éléments de rehausse (10) supplémentaires disponibles en option.
Il est possible de combiner les éléments « D-Blok » et « E-Blok », sans toutefois dépasser le nombre de 3 éléments en tout.
Pour le montage des éléments de rehausse « D-Blok », commencez par retirer la plaque supérieure (1) de l'appareil et déposez-la avec précaution sur une surface molle à proximité de l'appareil.
Déposez l'élément de rehausse (10) en prenant soin de diriger les ouvertures d'arrivée d'air vers l'arrière de l'appareil.
Déposez le cas échéant les autres éléments de rehausse (10).
Pour finir, reposez la plaque supérieure (1).
7.4 Montage des éléments de rehausse « E-Blok » avec accumulateur de chaleur « W+ »
Il est possible de superposer sur cet appareil jusqu'à 3 éléments de rehausse « E-Blok » avec accumulateur de chaleur « W+ ».
Il est possible de combiner les éléments «D-Blok» et «E-Blok», sans toutefois dépasser le nombre de 3 éléments en tout.
Les éléments de rehausse «E-Blok» contiennent un accumulateur de chaleur en chamotte spéciale d'une densité de 2,9 kg/dm³. Cet accumulateur de chaleur assure une émission homogène de la chaleur.
Pour une meilleure compréhension, veuillez consultez notre vidéo explicative.
Pour cela, veuillez scanner le code QR ci-contre avec votre smartphone ou votre tablette.
Le bloc d'accumulation emmagasine la chaleur pendant la combustion. Après extinction du poêle, il continue à diffuser petit à petit une agréable chaleur homogène et douce.
Il est possible que pendant le transport les blocs se soient un peu frottés les uns contre les autres, ce qui peut avoir entrainé une légère abrasion. Ce fait ne constitue pas un défaut de qualité.
Veuillez nettoyer les poussières et empreintes digitales poussièreuses seulement après le premier feu, compte tenu du fait que la peinture du poêle n'atteint sa dureté définitive qu'après avoir été cuite lors du premier feu.
Pose des éléments de rehausse « E-Blok » avec accumulateur de chaleur « W+ »
En raison du surplus de poids non négligeable dû aux accumulateurs de chaleur, il est conseillé de transporter tout d'abord le poêle seul sur son emplacement puis de bien vérifier sa position horizontale.
En cas de raccordement vers le haut, assurez-vous tout d'abord que le conduit des fumées pourra être monté !
Pour le montage des éléments de rehausse « E-Blok » avec accumulateur de chaleur « W+ », commencez par retirer la plaque supérieure (1) de l'appareil et déposez-la avec précaution sur une surface souple à proximité de l'appareil.
▶ Retirez les blocs accumulateurs de chaleur « W+ » hors de l'élément de rehausse « E-Blok ».
Déposez l'élément de rehausse (10) en prenant soin de diriger les ouvertures d'arrivée d'air vers l'arrière de l'appareil.
▶ Replacez les blocs d'accumulation « W+ » dans de l'élément de rehausse (10).
Déposez le cas échéant les autres éléments de rehausse (10).
Pour finir, reposez la plaque supérieure (1).
8. Utilisation
Une utilisation correcte du poêle demande un peu d'entraînement. Type du bois utilisé, épaisseur des bûches, taux de d'humidité résiduelle, tirage du conduit: ces paramètres ne sont pas constants et demandent que l'on s'y adapte lors de l'utilisation du poêle.
Pour mieux comprendre l'utilisation de votre poêle, consultez notre vidéo explicative. Pour cela, veuillez scanner le code QR ci-contre avec votre smartphone ou votre tablette.
8.1 Phase d'allumage
Ouvrez à fond les arrivées d'air primaire et secondaire (tirettes d'air secondaire (4) et d'air primaire (5) complètement repoussées vers l'arrière.


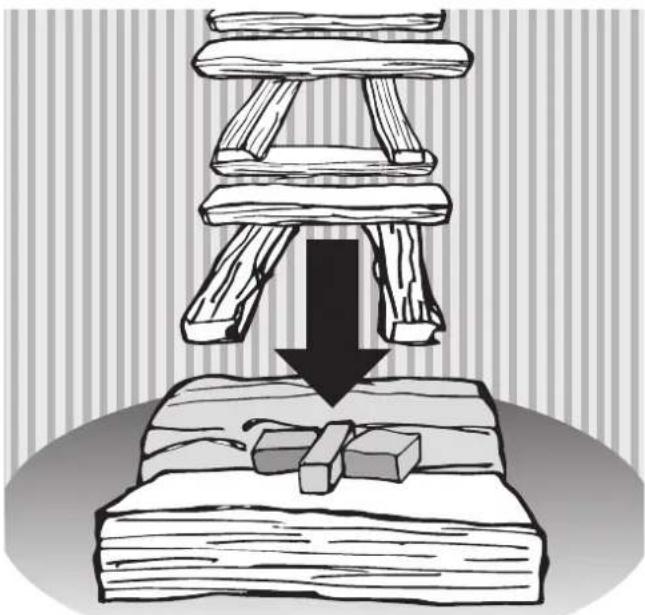

④ S P ⑤Déposez en travers sur le milieu du foyer 2 bûches de taille moyenne espacées d'environ 2 à 3cm parallèlement à l'ouverture du foyer.
▶ Posez 2 ou 3 cubes d'allumage sur les bûches.
Empilez ensuite autour des cubes d'allumage 8 bûchettes (3-4 cm d'épaisseur) sur 4 couches. Les flammes des cubes d'allumage doivent par la suite pouvoir brûler librement vers le haut au contact des bûchettes.
▶ Allumez les cubes.
Pendant les 2-3 premières minutes, repoussez la porte du foyer (3); ne la fermez pas encore complètement. Vous éviterez ainsi que les fumées produites ne se condensent sur la vitre encore relativement froide.
Le feu brûle maintenant par le haut et enflamme ce faisant les bûches plus épaisses de la couche de dessous.
Laissez le feu brûler pendant environ 15-20 minutes.
▶ Si le tirage est optimal et le bois de bonne qualité, on pourra refermer complètement l'arrivée d'air primaire.
À l'allumage, nous vous conseillons d'alimenter avec modération le foyer du poêle encore froid et de veiller à ce que le feu ne s'emballe pas trop vite, de façon à ce que les différents matériaux puissent s'adapter progressivement à la chaleur.
On évitera ainsi les risques de fissures des pierres réfractaires et les craquements dus à la dilatation des matériaux.
8.2 Réalimentation de l'appareil
La combustion de bois se fait en fonctionnement intermittent. Pour utiliser au maximum la chaleur de ce combustible et pour éviter des émissions excessives, il faut utiliser l'appareil à sa puissance nominale. À cet effet, il est nécessaire d'utiliser une quantité de bois d'environ 1,5 kg pour une durée de combustion de 45 minutes.
Ne rechargez le poêle qu'une fois le bois consumé, quand il n'y a plus de flammes dans les braises.
Cela évitera l'échappement d'une trop grande quantité de fumées lors de l'ouverture de la porte du foyer (3).
▶ Veuillez ouvrir l'arrivée d'air secondaire (tirette (4) complètement repoussée vers l'arrière).
PRUDENCE!
Risques de blessures causés par l'échappement de flammes ou de fumées lors de l'ouverture de la porte du foyer (3)
Veuillez donc ouvrir la porte (3) progressivement, lentement et avec précaution.
PRUDENCE!
Risques de brûlures au contact des surfaces chaudes
Veuillez utiliser des gants de protection pour manipuler la porte du foyer (3) et les éléments de commande.
PRUDENCE!
Un chargement de bûches supérieur à la quantité indiquée ou l'utilisation de bois industriel (palette, bois de menuiserie, bois traité) peut entraîner une surchauffe du poêle avec endommagement du corps de chauffe et usure prématurée des plaques de vermiculite.
Pour ouvrir et fermer la porte du foyer (3) et pour la réalimentation en bois, veuillez toujours porter des gants de protection!
▶ Veuillez d'abord entr'ouvrir la porte du foyer (3) avec précaution avant de l'ouvrir complètement.
Déposez sur les braises 2 bûches maximum espacées d'environ 2-3 cm parallèlement à l'ouverture de la porte (transversalement) sur le milieu de la grille.
▶ Fermez la porte du foyer (3).
Pour que les bûches s'embrasent plus facilement, il est possible d'ouvrir l'arrivée d'air primaire pendant 5 à 10 minutes (repoussez la tirette (5) vers l'arrière).
Au cours de la combustion, veuillez réduire lentement l'arrivée d'air secondaire en tirant progressivement
la tirette d'air secondaire (4) vers l'avant tout en veillant à conserver des flammes vives (sans pointes de suie).
8.3 Réglage de la puissance de chauffage
La puissance de chauffage de l'appareil est déterminée et influencée par différents facteurs:
Dépression (tirage)
La puissance du tirage dépend de la longueur du conduit des fumées et de sa constitution ainsi que de la différence de température entre les fumées et l'air extérieur.
Les longs conduits en acier à double paroi engendrent un tirage puissant, les conduits en maçonnerie courts ont pour leur part un tirage faible.
À la mi-saison, avec des températures extérieures de 10°C ou plus, le tirage peut être soumis à de fortes variations et a tendance à être trop faible. On peut remédier à ces variations de tirage grâce à la tirette de réglage d'air secondaire (4) :
▶ Tirez-la vers l'avant pour réduire l'arrivée d'air de combustion.
Poussez-la vers l'arrière pour augmenter l'arrivée d'air; mesure complémentaire possible: augmentez faiblement l'arrivée d'air primaire en poussant légèrement la tirette (5) vers l'arrière.
Épaisseur des bûches
Pour une combustion rapide avec puissance de chauffage élevée mais brève, veuillez utilisez des bûches plutôt minces ( ≤ 6 cm).
Pour une combustion lente avec puissance de chauffage stable, veuillez utilisez de grosses bûches ( ≥ 10 cm).
Évitez d'utiliser les tirettes d'arrivée d'air pour réduire l'allure du poêle quand il est alimenté au maximum.
Vous éviterez ainsi de trop fortes émissions, des vitres encrassées et un échappement excessif de fumées lors de l'ouverture de la porte du foyer (3).
Pour diminuer l'allure, il est préférable de réduire la la quantité de combustible tout en veillant à conserver une flamme vive.
8.4 Utilisation de briquettes de lignite
L'utilisation de briquettes de lignite est possible soit comme complément au bois, soit comme combustible principal, à allure nominale ou à allure réduite.
▶ Veillez tout d'abord à la formation d'un lit de braises suffisant en utilisant du bois pour l'allumage.
▶ Placez ensuite 2 briquettes sur la grille, parallèlement à l'ouverture du foyer (transversalement) sur le lit de braises.
▶ Ouvrez à fond l'arrivée d'air primaire : tirette (5) complètement repoussée vers l'arrière. Cette position est la position initiale de réglage de l'air primaire pour la combustion de briquettes de lignite.
▶ Augmentez légèrement l'apport d'air secondaire en poussant la tirette (4) vers l'arrière.
Quand le feu a bien pris et en fonction de la situation, on pourra réduire faiblement l'apport d'air primaire en tirant légèrement la tirette (5) vers l'avant.
8.5 Chauffage à la mi-saison
À la mi-saison, avec des températures extérieures de 10°C ou plus ou en cas de vent chaud, le tirage peut être soumis à de fortes variations et a tendance à être trop faible. L'appareil brûle mal ou tire mal.
Réduisez la taille des bûches pour augmenter la température des fumées et stabiliser ainsi le tirage.
▶ Éventuellement, augmentez faiblement l'apport d'air primaire en poussant légèrement la tirette (5) vers l'arrière.
8.6 Mise hors-service de l'appareil
• Mise hors-service normale de l'appareil
Laissez les braises s'éteindre complément.
▶ Fermez les arrivées d'air : tirez complètement sur l'avant les tirettes d'air secondaire (4) et d'air primaire (5).
▶ Sortez le cendrier (6) et videz-le.
AVERTISSEMENT!
Des cendres trop chaudes peuvent entraîner un incendie.
Avant de jeter les cendres, veuillez vous assurer qu'elles sont complètement refroidies.
- Mise hors-service urgente de l'appareil (par ex. en cas d'incendie)
RECOMMANDATION :
Conduite en cas d'urgence (par ex. incendie): Ne vous mettez jamais vous-même en danger. Mesures possibles sans négliger par là votre propre sécurité:
▶ Mettez en garde les personnes présentes et demandez-leur de quitter le bâtiment sans attendre.
▶ Mettez immédiatement l'appareil hors-service.
• En cas de surchauffe de l'appareil
AVERTISSEMENT!
Danger de brûlures
Ne jamais jeter d'eau pour éteindre le feu!
▶ Fermez les arrivées d'air: tirez complètement sur l'avant les tirettes d'air secondaire (4) et d'air primaire (5).
▶ Fermez la porte du foyer (3).
Cessez de réalimenter l'appareil, laissez s'éteindre le feu et les braises.
▶ Un professionnel qualifié devra s'assurer par la suite que l'appareil, l'ensemble des installations d'évacuation et le conduit sont bien resté intacts.
• En cas de feu de cheminée
AVERTISSEMENT!
Danger de brûlures
Ne jamais jeter d'eau pour éteindre un feu de cheminée!
▶ Fermez les arrivées d'air : tirez complètement sur l'avant les tirettes d'air secondaire (4) et d'air primaire (5).
▶ Fermez, le cas échéant, l'arrivée d'air extérieur.
▶ Appelez les pompiers!
- Après l'alerte
▶ Un professionnel qualifié devra s'assurer par la suite que l'appareil, l'ensemble des installations d'évacuation et le conduit sont bien restés intacts.
9. Nettoyage, entretien et maintenance
9.1 Nettoyage des surfaces
La peinture du poêle n'atteint sa dureté définitive qu'après plusieurs flambées soutenues à puissance nominale.
Pour éviter d'endommager la peinture, nous vous conseillons de nettoyer les surfaces peintes seulement après plusieurs flambées! Pour nettoyer les surfaces, n'utilisez jamais de produits abrasifs, de chiffons microfibre ou de produits liquides sur les surfaces peintes. Utilisez exclusivement un chiffon doux bien sec.
9.2 Nettoyage de la vitre
Pour nettoyer facilement la vitre, vous pouvez utiliser des produits du commerce pour vitre de poêles. Veuillez ensuite sécher avec un chiffon bien sec.
Veillez à ne pas laisser couler le produit sur les joints et à ne pas vaporiser de produit liquide sur les surfaces peintes!
9.3 Nettoyage du foyer
ATTENTION! Danger de brûlures
L'appareil ne peut être nettoyé que quand il est complètement refroidi !
Le foyer, les canaux de circulation de fumée et le conduit doivent être contrôlés au moins une fois par an et doivent être, si nécessaire, débarrassés de leurs dépots de suie et de cendres.
▶ Veuillez utiliser pour cette opération une balayette et/ou un aspirateur à cendres.
9.4 Graissage du verrouillage Snap Lock de la porte du foyer
Il est recommandé de graisser l'avant et l'arrière du palier de pivotement des griffes de fermeture environ une fois par mois avec un jet d'huile en aérosol (par ex. WD 40, graisse MoS2, huile de silicone etc...).
À cette occasion veuillez également graisser tous les autres éléments mobiles du système de verrouillage de la porte avec de l'huile en aérosol ou de la pâte de cuivre.
9.5 Démontage de l'habillage du foyer
Pour faciliter le nettoyage des canaux de circulation des fumées, il faut retirer les déflecteurs.
Soulevez le déflecteur avant et poussez-le par dessus le déflecteur arrière.
▶ Retirez le connecteur des déflecteurs.
▶ Retirez les trois déflecteurs.
Poussez sur la gauche le panneau latéral de gauche et le panneau arrière.
Soulevez le panneau latéral de droite et retirez-le.
Un deuxième déflecteur métallique est situé au-dessus des déflecteurs en vermiculite.
Veuillez le soulever légèrement (A) et le tirer vers l'avant (B). Faites-le ensuite basculer sur le boulon support arrière et sortez-le de l'appareil.
Pour le démontage, veuillez soulever légèrement le déflecteur (C) puis le pousser vers l'arrière (D).
Le remontage de l'habillage du foyer (8) se fait dans l'ordre inverse.
Veuillez tenir compte de la position des trous d'air tertiaire lors du remontage des éléments latéraux et de l'élément arrière de l'habillage foyer.
Il est possible que des fissures superficielles apparaissent sur les plaques de vermiculite. Ces fissures superficielles ne sont pas graves à priori tant que le corps métallique n'est pas par là mis à nu. S'il le devient, il sera nécessaire de changer les plaques de vermiculite. Ces plaques sont exclues de la garantie.
| Description du problème | Causes possibles Test Solutions | ||
| Les fumées s'accumulent pendant l'allumage et se répandent dans la pièce.La combustion fonctionne correctement par la suite. | Le tirage de la cheminée est trop faible pour le poêle encore froid (plus la température des fumées est élevée, plus le tirage est fort). | ► Utilisez plus de petit bois pour obtenir rapidement une température des fumées élevée. | ► Installez un tuyau de poêle vertical.► Faites faire les calculs pour votre cheminée et faites- la optimiser si besoin. |
| La température extérieure est trop haute (mi-saison). | ► La combustion est normale quand il fait plus froid. | ► À la mi-saison, veuillez utiliser beaucoup de bois d'allumage.Faites éventuellement un feu d'amorçage dans le bas du conduit des fumées. | |
| Le feu ne brûle pas correctement, la vitre s'encrasse petit à petit. | Quantité de bois insuffisante. | ► Augmentez la quantité de bois. | ► Pour utiliser une quantité de bois correcte, veuillez suivre les consignes de ce manuel.► Vérifiez l'arrivée d'air. |
| Les bûches sont trop grosses ou trop courtes. | ► À l'allumage, utilisez plus de petit bois et des bûches de 25 à 33 cm de longueur et de l'épaisseur d'un avant-bras. | ► Fendez vos bûches en quartiers moins gros. | |
| Le bois est trop humide. | ► Testez l'humidité à coeur du bois avec un testeur.L'humidité résiduelle doit être inférieure ou égale à 20%. | ► Utilisez seulement du bois séché pendant au moins 2 ans dans un endroit sec et bien ventilé. | |
| La tirette d'arrivée d'air n'est pas suffisamment ouverte. | ► Changez la position de la tirette. | ► Contrôlez le positionnement correct de la tirette d'arrivée d'air à l'aide votre manuel.► Expliquez l'utilisation de l'appareil aux autres membres de la famille, étiquetez si besoin les tirettes.► Vérifiez l'arrivée d'air. | |
| Le tirage est trop faible. | ► Faites mesurer le tirage de votre conduit des fumées. | ► Faites refaire les calculs du conduit des fumées et faites-le optimiser si besoin.► S'assurer de la bonne arrivée d'air. | |
| Dépots de suie dans le tuyau. Le tirage s'est-il dégradé au cours des dernières semaines? | ► Nettoyez le tuyau régulièrement.► Évitez une trop longue portion horizontale du tuyau. | ||
| Le bois brûle trop vite. | Tirage trop fort. | ► Faites l'essai d'ouvrir la trappe de révision dans la cave pour réduire le tirage. | ► Contrôlez le positionnement correct des tirettes d'arrivée d'air dans votre manuel.► Si possible, prévoyez l'installation d'un modérateur de tirage. |
| Le joint de la porte n'est plus étanche. | ► Quand le poêle est froid: coincez une feuille de papier entre le corps du poêle et la porte.La feuille ne doit pas pouvoir glisser. | ► Changez le joint. | |
| Calaminage du corps métallique dans le foyer. | Quantité de combustible trop importante, donc température de combustion trop haute. | ► Pesez les quantités de combustible. Elles doivent être conformes aux quantités indiquées dans ce manuel. | ► Respectez les quantités de combustible indiquées dans ce manuel.Vérifiez la position des tirettes de réglage. |
| Températures trop élevées dues à un tirage trop fort. | ► Faites refaire les calculs du conduit des fumées. | ► Si possible, prévoyez l'installation d'un modérateur de tirage. | |
| Le poêle « siffle ». Tirage | Trop fort. | ► Ouvrez la trappe de ramonage dans la cave, pour faire un essai à tirage plus faible. | ► Si possible, prévoyez l'installation d'un modérateur de tirage. |
| L'air secondaire ou tertiaire tourbillonne dans le foyer à cause d'un tirage trop fort | ► À titre d'essai, obturez les trous d'air tertiaire de la plaque du fond de l'habillage foyer, par ex. en y introduisant des vis. | ► Réduisez le tirage.► La plupart du temps, un biseautage (ou chanfreinage) des trous d'air tertiaire pour en éliminer les arrêtes trop vives suffit à régler le problème. | |
| Le poêle « craque ». | Température trop haute dans le foyer. | ► Utilisez des quantités de bois moins importantes. | ► Choisissez la quantité de combustible et la position des tirettes de réglage en fonction des indications de votre manuel. |
| Le poêle « cliquète ». | Dilatation des matériaux en fonction de la température du foyer. | Bruit normal dû à la dilatation. | ► Choisissez la quantité de combustible et la position des tirettes de réglage en fonction des indications de votre manuel. |
| Le poêle dégage des odeurs « chimiques ». | La peinture de l'appareil ou des tuyaux n'est pas encore « cuite ». | ► Utilisez des quantités de bois plus importantes. | ► Veuillez « cuire » la peinture de l'appareil ou des tuyaux (→ 7.2 Premier feu). |
| Présence de sable dans le foyer. | Frottements dus au bois ou au flux massique des fumées. | Usure normale. ► | Cette présence de sable est inoffensive. Si le corps métallique commence à être à nu, veuillez changer les plaques concernées.► Veillez à poser les bûches en position horizontale. |
| L'habillage intérieur du foyer est félé. | Heurts lors de la réalimentation en bois, surcharge de bois ou utilisation de bois traités ou de récupération industriel. | Usure normale. | Ces fissures superficielles ne sont pas graves à priori, tant que le corps métallique n'est pas par là mis à nu.S'il le devient, il sera nécessaire de changer les plaques de vermiculite.ATTENTION ! Utilisez uniquement les pièces de rechange d'origine.Des pièces d'autres marques peuvent modifier l'émission de chaleur de l'appareil et entrainer une surchauffe des murs et du mobilier à proximité de l'appareil. |
11. Service après-vente
Cher Client
Nous tenons à vous féliciter pour l'achat de votre poêle ORANIER ! Les poêles ORANIER vous offrent une technologie de pointe mûrie et fiable et allient une parfaite fonctionnalité à un design attrayant.
Pour un parfait fonctionnement et de manière à ce que vous obteniez toute satisfaction, faites appel à un installateur spécialiste de la marque. Il vous assurera une installation dans les règles de l'art et assumera l'entière responsabilité de l'installation finale, ainsi que le service après-vente s'il y a lieu.
Service après-vente / Pièces de rechange
Votre poêle comporte un certain nombre de pièces d'usure. Veuillez en contrôler l'état régulièrement et lors de l'entretien annuel.
Votre revendeur est à même de vous fournir les pièces de rechanges adéquates.
Pour toute demande de renseignements ou de pièces détachées, consulter votre revendeur et indiquez-lui la référence et le numéro de série qui se trouve sur la plaquette signalétique de l'appareil et que nous vous conseillons de retranscrire ci-dessous :
GARANTIE CONTRACTUELLE ORANIER POELES BOIS / POELES CHEMINEES/ FOYERS
Nous garantissons nos appareils contre tout vice de fabrication dans les limites des dispositions ci-après:
- la garantie est limitée à l'échange ou à la réparation en nos usines des pièces reconnues défectueuses par nos services, après examen et contrôle en nos usines, à l'exclusion de toute autre indemnité.
- les pièces incriminées sont à retourner à votre revendeur avec copie de la facture d'achat et d'installation de l'appareil. Les frais de démontage et de remontage, les frais de main-d'œuvre ainsi que les éventuels dommages occasionnés par le transport ne peuvent en aucun cas être imputés au fabricant.
La durée de garantie est de
- 2 ans pour les poêles bois, poêles cheminée, foyers, de chauffage par convection
- 2 ans pour les poêles bois, foyers, de chauffage de type hydro.
La garantie court à partir de la date de livraison de l'appareil par l'installateur, et ne peut s'appliquer que si votre appareil a été installé dans le respect des normes, des règles de l'art et conformément aux règles techniques rappelées dans la notice jointe à l'appareil.
ORANIER décline toute responsabilité en cas de dommages directs ou indirects causés par l'utilisation de pièces de rechange qui ne sont pas d'origine.
La garantie ne s'applique que dans la mesure où les recommandations et règles de fonctionnement de la notice de l'appareil sont strictement suivies.
Sont exclus de la garantie
- les joints
- les garnitures réfractaires du corps de chauffe
- les déflecteurs et grilles foyères
- les habillages décoratifs pierres, marbres ou granit qui peuvent présenter des nuances de couleur ou de texture, des inclusions ou des veinages inhérents à ces matériaux naturels et qui de ce fait ne peuvent pas être considérés comme des défauts
- les habillages décoratifs en céramique qui peuvent présenter des variations de couleur et des craquelures appelées «faïença ge», caractéristiques naturelles et inhérentes au matériau et à l'utilisation.
- les vitres des poêles. Elles sont en vitrocéramique, résistantes à des températures de l'ordre de 800°C, températures jamais atteintes en usage courant dans le corps de chauffe. Les accidents mécaniques du verre ne pourraient résulter que d'un choc, d'une mauvaise utilisation ou d'une mauvaise installation et sont de ce fait exclus de la garantie.
- tout défaut qui serait consécutif à un excès de tirage du conduit de fumée et / ou au non- respect des prescriptions de la notice.
Généralités
- Les interventions du revendeur et le remplacement éventuel de pièces au titre de la garantie ne sauraient prolonger la durée de la garantie. Les nouvelles pièces ne seront couvertes que par la durée de garantie initiale restante.
- La société décline toute responsabilité pour les dommages matériels et corporels causés directement ou indirectement aux personnes, animaux ou choses suite à la non-observation des prescriptions de la notice d'installation et d'utilisation jointe à l'appareil.
- Sont exclus de la garantie toutes les conséquences d'événements non-imputables au produit, tel que décharge électrique suite à orage ou défaut électrique, inondation, incendie, secousses sismiques, événements climatiques etc.
Les dispositions de la garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'appliquent dans les conditions des articles 1641 et suivants du code civil et des dispositions relatives à la garantie de conformité visées aux articles 211-4, 211-5 et 211-12 du code de la consommation.
13. Conformités aux normes
L'appareil ne doit en aucun cas subir de modifications ! L'acheteur et utilisateur d'un poêle à bois est tenu de s'informer sur son manie- ment correct à l'aide de ce manuel.
Le non-respect des instructions et mises en garde contenues dans ce manuel entrainera l'annulation immédiate de votre garantie.
Merci de votre compréhension !
Veuillez noter :
Avant l'installation et la mise en service de l'appareil, veuillez vous assurer qu'aucun élément de fonction (manettes de réglage, habillage, joints, porte, buse, etc.) n'a été endommagé au cours de la livraison.
Si vous constatez des dégâts quels qu'ils soient, veuillez contacter au plus vite votre revendeur !
Ce manuel vous informe sur les fonctions et l'utilisation de votre poêle et est partie intégrante du produit.
Veuillez suivre scrupuleusement ses instructions et conservez-le soigneusement pour toute référence ultérieure et afin de pouvoir le consulter au début de chaque nouvelle période de chauffage.
Rendement et émissions : se référer au certificat « Marquage CE » contenu dans ce manuel !
Appareil conforme aux exigences de la norme EN 13240
13.1 Normes en vigueur
DTU 24.1 traitant des conduits de fumées
DTU 24.2 traitant des cheminées équipées d'un poêle fermé
EN 13240 traitant des poêles à combustible solide
Les normes NF et NF DTU sont disponibles auprès de l'AFNOR
Les éventuels branchements électriques doivent être effectués dans le respect des normes par un électricien professionnel qualifié.
Installateur Terminwunsch
System 3 System 3 Système 3
The manufacture declare under sole responsibility that the products follow the essential requirements
foreseen by the above mentioned Directives.
Le qualité de fabricant declare sous ma propre responsabilité que les appareils sont conformes aux exigences essentielles prévues par les directives susmentionnées.
[Non-Text]
- Energielabel und Produktdaten- blatt nach EU-Verordnung / Label énergétique et fiche produit selon les normes EU
| Produktdatenblatt gemäß (EU) 2015/1186 Anhang IV | |||
| Product data sheet in accordance to (EU) 2015/1186 IVLabel énergétique et fiche produit selon les normes (EU) 2015/1186 Annexe IV | |||
| Warenzeichen/ Trademark/ Marque | ORANIER Heiztechnik GmbH | ||
| Modell/ Model/ Modèle | Ostro5681 | ||
| Energieeffizienzklasse/ Energy efficiency class/ Classe énergétique | A+ | ||
| Direkte Wärmeleistung/ Direct heat output/ Puissance thermique directe | 6,5 | kW | |
| Indirekte Wärmeleistung/ Indirect heat output/ Puissance thermique indirecte | - | kW | |
| Energieeffizienzindex (EEI)/ Energy efficiency Index/ Indice d'efficacité énergétique | 109 | ||
| Brennstoff-Energieeffizienz bei NennwärmeleistungEnergy efficiency at nominal heat output/ Efficacité énergétique du combustible à puissance nominale | ≥ 80,0 | % | |
| Brennstoff-Energieeffizienz bei MindestlastEnergy efficiency at minimum load/ Efficacité énergétique du combustible à charge minimum | - | % | |
| Hinweise zu besonderen Vorkehrungen für Zusammenbau, Installation oder Wartung des Einzelraumheizgerätes.Specific precautions that shall be taken when assembling, installing or maintaining the local space heater.Mesures préventives recommandées pour le montage, l'installation ou la maintenance du dispositif de chauffage controlisé. | |||
| Das Gerät ist nur für die Wohnraumbeheizung zugelassen.The appliance is approved for domestic heating only./ L'appareil ne peut être utilisé que dans un foyer d'habilitation.Diese Feuerstätte darf nicht verändert werden!The appliance must not be modified/ L'appareil ne doit en aucun cas subir de modifications!Das Gerät muss unter Einhaltung der vorgeschriebenen Sicherheitsabstände aufgestellt werden.The appliance must be set up in compliance with the prescribed safety distances.L'appareil doit être installé conformément aux distances de sécurité prescrites.Das Gerät ist regelmäßig zu reinigen.The appliance has to be cleaned regularily. / Veutillez nettoyer l'appareil régulièrement. | |||
19. Geräte-Kenndaten / Appliance parameters / Identification de l'appareil
| Typ / Type / Type : | Ostro (W+) |
| Seriennummer / Serial number / Numéro de série : | 5681 A03 |
| Fertigungsnummer / Fabrication number / Numéro de fabrication : | |
| Prüfstempel, Datum: Inspection stamp, date: Tampon de contrôle, date : |
F Identification de l'appareil
À mentionner en cas de commande de pièces de rechange ou en cas de demande d'intervention SAV! Veuillez nous communiquer le type, le numéro de série, les références de votre modèle, ainsi que le numéro de fabrication et la date du tampon de contrôle. Pour plus de facilité, veuillez cocher sans attendre la case correspondant au modèle de votre appareil dans le tableau ci-dessous.
Variante / Identification Code / Références type d'appareil :
Stahl schwarz
Black steel 5681 11 A03
Acier noir
