Caractéristique	Détails
Type de haut-parleur	Haut-parleur passif
Puissance nominale	75 Watts RMS
Impédance	8 Ohms
Réponse en fréquence	60 Hz - 20 kHz
Dimensions	Dimensions compactes pour une installation facile
Poids	Poids léger pour le transport
Utilisation recommandée	Idéal pour les événements en direct, les concerts et les installations fixes
Maintenance	Nettoyage régulier de la grille et vérification des connexions
Sécurité	Utiliser avec un amplificateur compatible pour éviter les dommages
Accessoires inclus	Câbles de connexion non inclus
Garantie	Vérifier auprès du revendeur pour les conditions de garantie

FOIRE AUX QUESTIONS - HF-75 QSC

Comment connecter le haut-parleur QSC HF-75 à un amplificateur?

Utilisez des câbles appropriés pour relier les bornes de sortie de l'amplificateur aux bornes d'entrée du haut-parleur QSC HF-75. Assurez-vous de respecter la polarité pour éviter tout problème de phase.

Quel type d'amplificateur est recommandé pour le QSC HF-75?

Le QSC HF-75 fonctionne idéalement avec un amplificateur ayant une puissance de sortie entre 100 W et 300 W à 8 ohms. Vérifiez les spécifications de votre amplificateur pour garantir une compatibilité optimale.

Comment régler les paramètres de fréquence pour le QSC HF-75?

Utilisez un filtre passe-haut avec un point de coupure d'environ 1 kHz pour éviter d'endommager le haut-parleur. Réglez les paramètres de votre processeur de son ou de votre amplificateur en conséquence.

Quels sont les dimensions et le poids du QSC HF-75?

Le QSC HF-75 mesure 47,6 cm de hauteur, 27,5 cm de largeur, et 26,7 cm de profondeur, avec un poids d'environ 5,4 kg.

Comment nettoyer et entretenir le QSC HF-75?

Utilisez un chiffon doux et sec pour essuyer la surface du haut-parleur. Évitez les produits chimiques agressifs. Vérifiez régulièrement les connexions et assurez-vous qu'il n'y a pas de poussière ou de débris dans les grilles.

Que faire si le haut-parleur ne produit pas de son?

Vérifiez d'abord les connexions et assurez-vous que l'amplificateur fonctionne correctement. Testez avec une autre source audio pour exclure un problème de signal. Si le problème persiste, consultez le service client.

Le QSC HF-75 est-il résistant aux intempéries?

Le QSC HF-75 n'est pas conçu pour une utilisation en extérieur dans des conditions météorologiques extrêmes. Pour une utilisation en extérieur, il est conseillé de le protéger avec une housse appropriée.

Quelle est la garantie du QSC HF-75?

Le QSC HF-75 est généralement livré avec une garantie limitée de 2 ans. Consultez les documents de garantie pour plus de détails.

MODE D'EMPLOI HF-75 QSC

Manuel d'utilisation de systèmes de haut-parleurs de cinéma

Composant haute fréquence HF-75

Introduction

Le HF-75 est le composant haute fréquence des haut-parleurs de canaux d'écran bi-amplifié et bidirectionnel SC-412 et SC-422 pour applications haute performance en salles de cinéma. Ce système est expédié sous la forme de deux composants séparés : le système haute fréquence HF-75 et le système de haut-parleurs de graves de LF-4115 ou LF-4215.

Le système haute fréquence HF-75 a un étage d'attaque de compression à membrane en titane grand format (75 mm) monté sur un pavillon acoustique haute fréquence de cinéma avec un support réglable panoramique et basculant. Le pavillon acoustique a de larges angles de couverture horizontaux et verticaux pour garantir l'audition depuis chaque fauteuil de la salle. Le pavillon acoustique est un guide d'ondes basse distorsion permettant un dialogue très clair sans l'effet ronflant associé aux haut-parleurs à pavillon acoustique conventionnels.

Le HF-75 inclut une protection d'étage d'attaque et un réseau d'égalisation. Des condensateurs qui bloquent le courant c.c. protègent contre les signaux c.c. ou basse fréquence qui détruiraitent probablement un étage d'attaque sans protection. Le circuit du limitateur de puissance protège l'étage d'attaque d'une surpuissance et un filtre de correction de réponse lisse la réponse en fréquence de l'ensemble pavillon acoustique/étage d'attaque. L'étage d'attaque et le réseau d'égalisation fournissent un fonctionnement plus fiable qui garantit l'ininterruption de la séance.

Les composants du HF-75 sont livrés pré-assemblés pour réduire le temps d'assemblage sur site. Trois boulons suffisent pour fixer le HF-75 sur le dessus de l'enceinte basse fréquence.

Montage

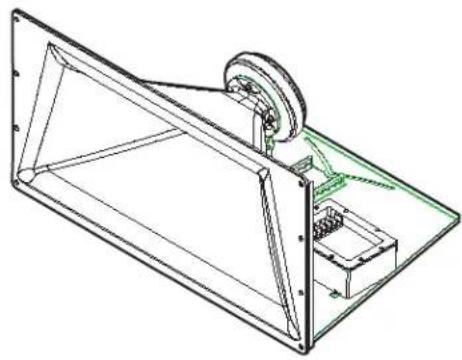

Pour les informations de montage, se reporter à l'illustration. Le HF-75 s'attache sur le dessus du LF-4115 ou du LF-4215 à l'aide de trois boulons 5/16-18 de 19 mm de long et des rondelles d'arrêt correspondantes. Nous recommandons l'utilisation d'une graisse pour filetage lors de l'installation des boulons pour empêcher leur desserrage suite aux vibrations. Orienter le pavillon acoustique dans le plan horizontal (panoramique) avant de serrer. Ajuster l'inclinaison verticale en réglant le support.

Installer conformément aux instructions de QSC Audio Products et d'un technicien professionnel diplômé. Utiliser uniquement des fixations, supports, accessoires ou équerres spécifiés par QSC Audio Products. Confier toutes les réparations à un personnel qualifié. Une réparation ou maintenance est requise lorsque l'appareil a été endommagé d'une manière quelconque.

AVERTISSEMENT ! Avant de placer, installer, monter ou suspendre un haut-parleur, inspecter l'état de toute la visserie, du matériel de suspension, des armoires, des transducteurs, des supports et du matériel associé. Tout composant manquant, corrodé, déformé ou non adapté à la charge risque de réduire sensiblement la solidité de l'installation, sa mise en place ou sa portée. Une telle condition réduit sensiblement la sécurité de l'installation et doit être immédiatement corrigée. Utiliser uniquement du matériel de montage prévu pour les conditions de charge de l'installation et toute surcharge éventuelle à court terme imprévue. Ne jamais dépasser les spécifications nominales du matériel de montage ou de l'équipement. Consulter un technicien professionnel diplômé en cas de doute ou de question concernant l'installation physique de l'équipement.

Le HF-75 a des bornes vissables de bornier à cloisons qui acceptent des conducteurs de haut-parleurs toronnés pouvant atteindre #10 AWG.

Bornes HF INPUT (Entrée HF)

Connector le signal de sortie de l'amplificateur aux bornes HF INPUT du haut-parleur. Vérifier si la polarité est correcte : signal + de l'amplificateur connecté à HF INPUT + du haut-parleur et signal - de l'amplificateur connecté à HF INPUT -. Utiliser des conducteurs de calibre maximal et de longueur minimale pour l'application.

REMARQUE ! Pour une performance maximum, maintenir la polarité de branchement correcte à travers l'ensemble du système. Ne pas appliquer de signal pleine gamme au HF-75 ! Le HF-75 n'est équipé d'aucun filtre passif, seulement d'un réseau de délai/compensation. L'ensemble du traitement des signaux doit se faire en amont du HF-75.

Bornes HF OUTPUT (Sortie HF)

Les bornes HF OUTPUT sont connectées en usine à l'étage d'attaque de compression. Ces bornes doivent UNIQUEMENT être connectées à l'étage d'attaque de compression du HF-75.

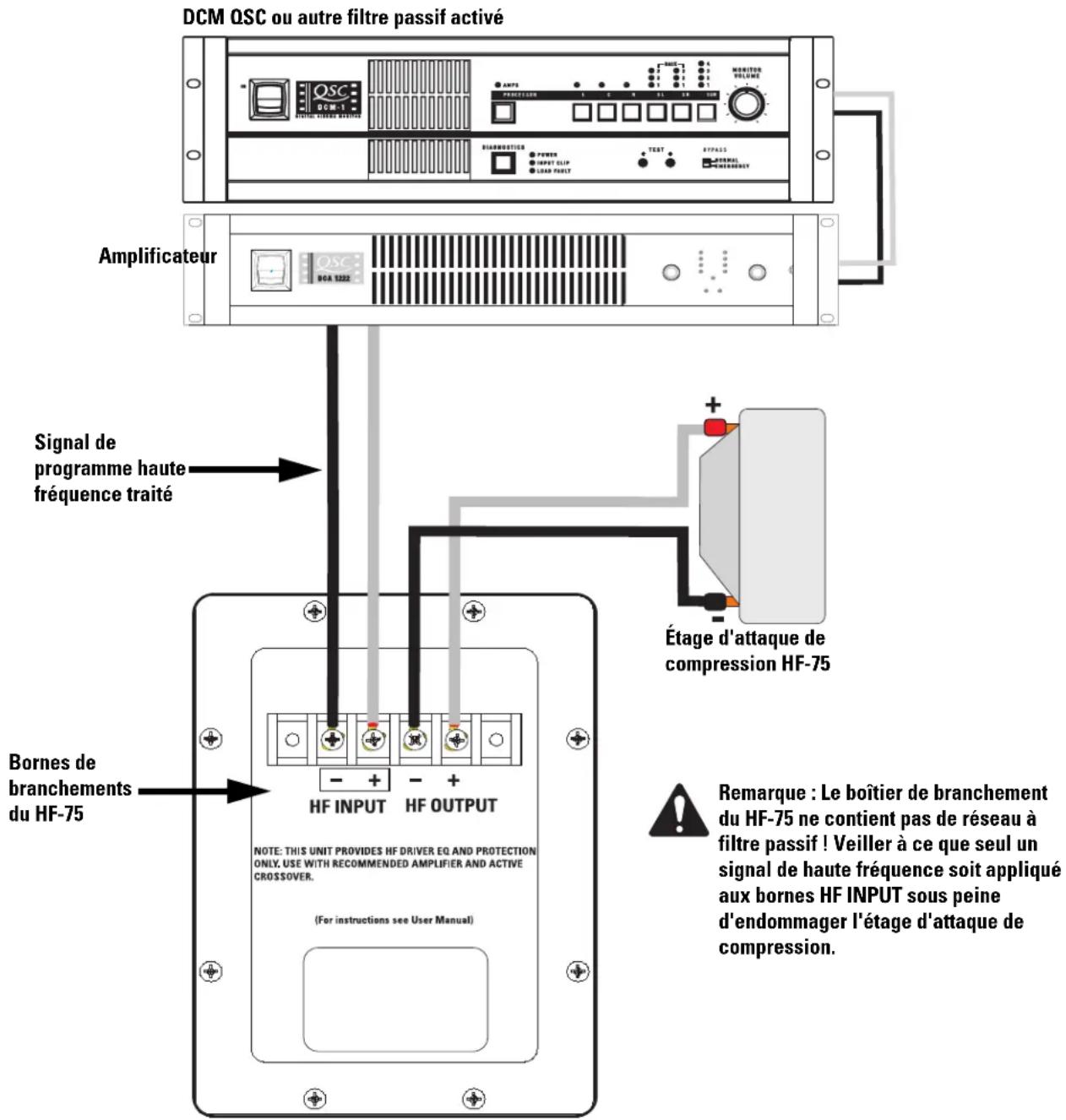

DCM QSC ou autre filtre passif activé Amplificateur Signal de programme haute fréquence traité Bornes de branchements du HF-75 HF INPUT HF OUTPUT NOTE: THIS UNIT PROVIDES HF DRIVER EQ AND PROTECTION ONLY. USE WITH RECOMMENDED AMPLIFIER AND ACTIVE CROSSOVER. (For instructions see User Manual) Étage d'attaque de compression HF-75 Remarque : Le boîtier de branchement du HF-75 ne contient pas de réseau à filtre passif ! Veiller à ce que seul un signal de haute fréquence soit appliqué aux bornes HF INPUT sous peine d'endommager l'étage d'attaque de compression.

Remarque : Le boîtier de branchement du HF-75 ne contient pas de réseau à filtre passif ! Veiller à ce que seul un signal de haute fréquence soit appliqué aux bornes HF INPUT sous peine d'endommager l'étage d'attaque de compression.

Caractéristiques techniques du HF-75 (sujettes à modification sans préavis)

Plage de fréquence : 600 à 16 kHz (-6 dB, espacement total)

Couverture nominale : 90° horizontale x +15 à -35° verticale (50° au total ; le support réglable permet les ajustements dans le plan vertical.). Le plan horizontal se règle en modifiant la position de montage sur l'enceinte LF-4215 avant de serrer les boulons.

Indice de directivité : 9 dB (600 à 16 000 Hz en moyenne)

Q : 8 (600 à 16 000 Hz en moyenne)

Sortie maximale : Niveau de pression sonore maximal calculé de 133 dB, à 1 m, demi-espacement.

8 ohms minimum à 3 000 Hz 104 ohms maximum à 475 Hz

Puissance d'entrée maximale : 60 W (efficace) (100 heures de bruit rose de facteur de crête 6 dB, 500 à 20 000 Hz, méthode CEI) 80 W (efficace) (2 heures de bruit rose de facteur de crête 6 dB, 60 à 6 000 Hz, méthode AES)

Sensibilité : 108 dB, demi-espacement, 1 W, 1 m

Fréquence de filtre passif : 700 Hz ou plus, 24 dB par octave

Connecteurs : Les bornes acceptent des câbles de haut-parleurs toronnés pouvant atteindre #10 AWG. Quatre bornes : (deux bornes HF INPUT et deux borne HF OUTPUT de post-compensation). Les bornes HF OUTPUT sont câblées en usine à l'étage d'attaque de compression.

Transducteurs : Sortie de 38 mm, étage d'attaque de compression à membrane titane de 76 mm.

Fixations : S'attache sur le dessus de boîtier basse fréquence par trois boulons 5/16-18 x 1,9 m de long.

Dimensions : 762 mm (largeur) x 406 mm (hauteur) x 508 mm (épaisseur)

Poids brut : 22,7 kg. Poids net : 18,4 kg

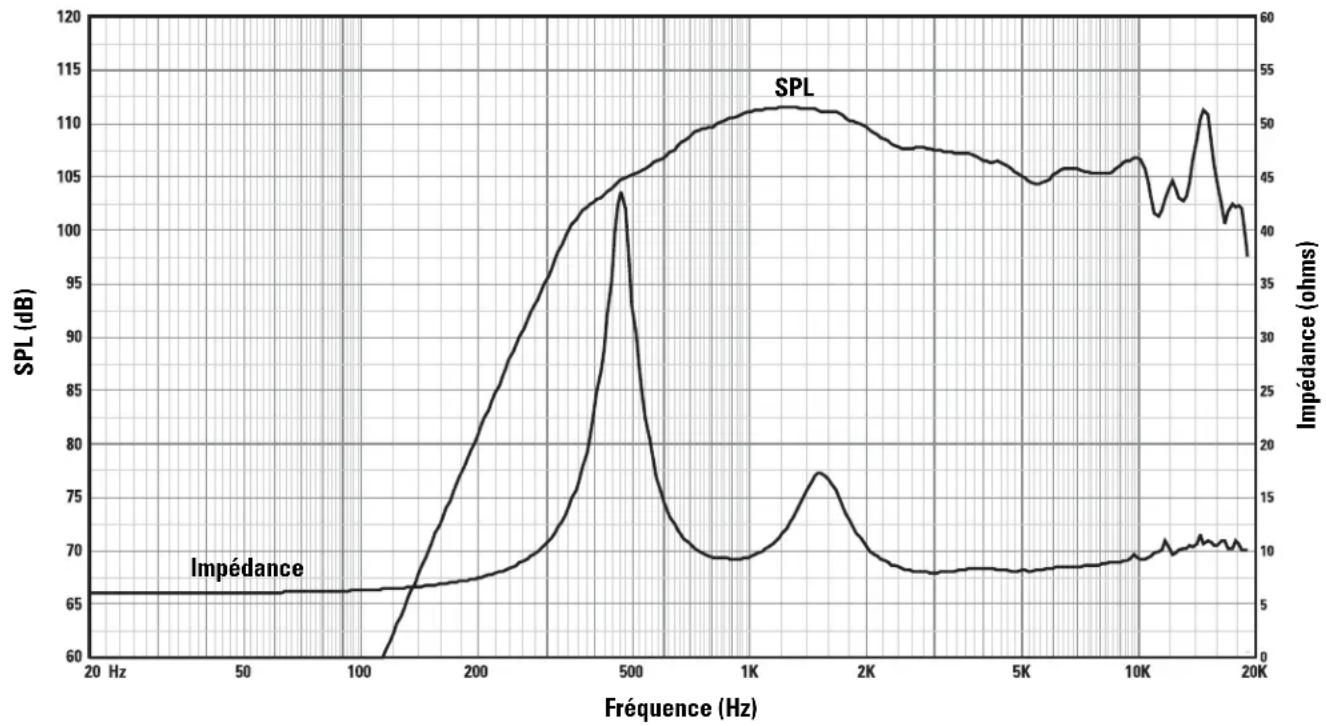

SPL et impédance par rapport à la fréquence

Garantie (États-Unis seulement : dans les autres pays, consulter le revendeur ou le distributeur)

Avis de non-responsabilité

QSC Audio Products, Inc. n'est pas responsable des dommages subis par les amplificateurs ou tout autre équipement causé par un acte de négligence ou une installation impropre et/ou l'utilisation de ce haut-parleur.

QSC Audio Products - Garantie limitée de 3 ans

QSC Audio Products, Inc. (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et/ou de matériel pendant une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparera les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation - à condition que l'appareil soit retourné à l'usine ou à l'un de nos centres de réparation agréés en port prépayé, accompagné d'un justificatif d'achat (facture, par ex.). Cette garantie prévoit que l'examen du produit retourné doit indiquer, selon notre jugement, un défaut de fabrication. Cette garantie ne s'étend à aucun produit qui a été soumis à une utilisation abusive, un acte de négligence, un accident, une installation incorrecte ou un produit dont le code-date a été retiré ou effacé. QSC ne pourra être tenue pour responsable de dommages accessoires et/ou indirects. Cette garantie vous accorde des droits spécifiques. Cette garantie limitée est librement cessible durant sa période de validité.

Le client pourra bénéficier d'autres droits, variables d'une juridiction à l'autre.

Si ce produit a été fabriqué pour une exportation et une vente en dehors des États-Unis ou de ses territoires, cette garantie limitée ne s'appliquera pas. Le retrait du numéro de série sur ce produit ou l'achat de ce produit auprès d'un revendeur non agréé annulera cette garantie limitée. Cette garantie est régulièrement mise à jour. Pour obtenir la toute dernière version de la garantie de QSC, rendez-vous sur le site www.qscaudio.com. Contactez-nous au 800-854-4079 ou visitez notre site Web www.qscaudio.com.
