用户手册 HF-75 QSC

HF-75 是 SC — 412 和 SC — 422 的高频组件，SC — 412 和 SC — 422 为双向，双放大屏幕的通道放大器，用于高效能的影院。该系统运输时作为两个独立的组件：HF-75 高频系统和 LF-4115 或 LF-4215 低音系统。

HF-75 高频系统具有一个大型格式化的，3”（75 毫米）钛隔膜压缩驱动器，安装在定制设计的高频影院喇叭上，带有一个可调式面板和盖板支架。喇叭的特色是具有宽水平和垂直覆盖角，确保覆盖大厅的每个座位。喇叭为低失真波导，提供高清晰的对话，但是没有传统喇叭扬声器的“轰轰”本色。

HF-75 含有一个驱动器保护和平衡网络。直流阻塞电容器防止直流或低频信号可能破坏没有防护的驱动器。功率限制器电路防止驱动器功率过大，同时回应修正过滤器顺滑喇叭 / 驱动器混合的频率响应。驱动器和平衡网络使运行更可靠，确保演出正常。

HF-75 组件为预组装式，减少现场组装的时间。三个螺栓足够安全地将 HF-75 安装到低频机罩的顶部。

装配

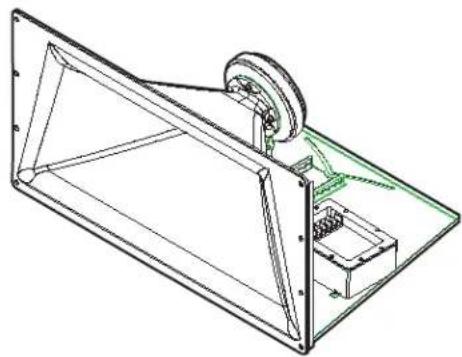

参考插图获得安装信息。HF-75利用3个0.75”长、带锁住圈的5/16-18螺丝连接到LF-4115或LF-4215的顶部。安装螺栓时为了防止因振动而产生的松动，我们推荐使用可更换的螺纹防松组件。紧固前瞄准水平面上（面板）的喇叭。通过支架调整来调整垂直盖板。

按照 QSC Audio Product 的说明并在授权的专业工程师的指导下安装。仅限使用 QSC Audio Product 公司规定的附件、底座、零件或支架。所有维护请由合格的专业人士进行。设备如果受到损坏，就需要进行维修。

警告！放置、安装、装配或悬挂扬声器产品时，检查所有硬件、悬架、搁柜、变频器、支架和相关设备有无损坏。任何额定部件的缺失、腐蚀、变形或未装载都可能大大降低安装、放置或排列的强度。出现任何严重降低安装安全度的情况应立即更正。仅限使用额定安装的硬件及任何可能的短期突发超载。切勿超过硬件或设备的额定标准。如有任何关于物理设备安装的疑问或问题，请咨询获得许可的专业工程师。

HF-75 具有阻挡带螺旋式终端，可以接受高达 #10 AWG 绞合式扬声器电线。

HF 输入终端

将放大器的输出信号连接到扬声器的 HF 输入终端。观察正确的极性；放大器+信号到扬声器+HF 输入，放大器-信号到扬声器-HF 输入。使用最大导线尺寸和最短长度。

注意！整个系统保持正确的扬声器连接极性，以便获得最佳性能。勿对 HF-75 应用全范围信号 !HF-75 中无交叉，只有一个补偿 / 延迟网络。所有要求的信号处理必须在 HF-75 的上流完成。

HF 输出终端

HF 输出终端由工厂连至压缩驱动器。这些终端应仅连到 HF-75 的压缩驱动器。

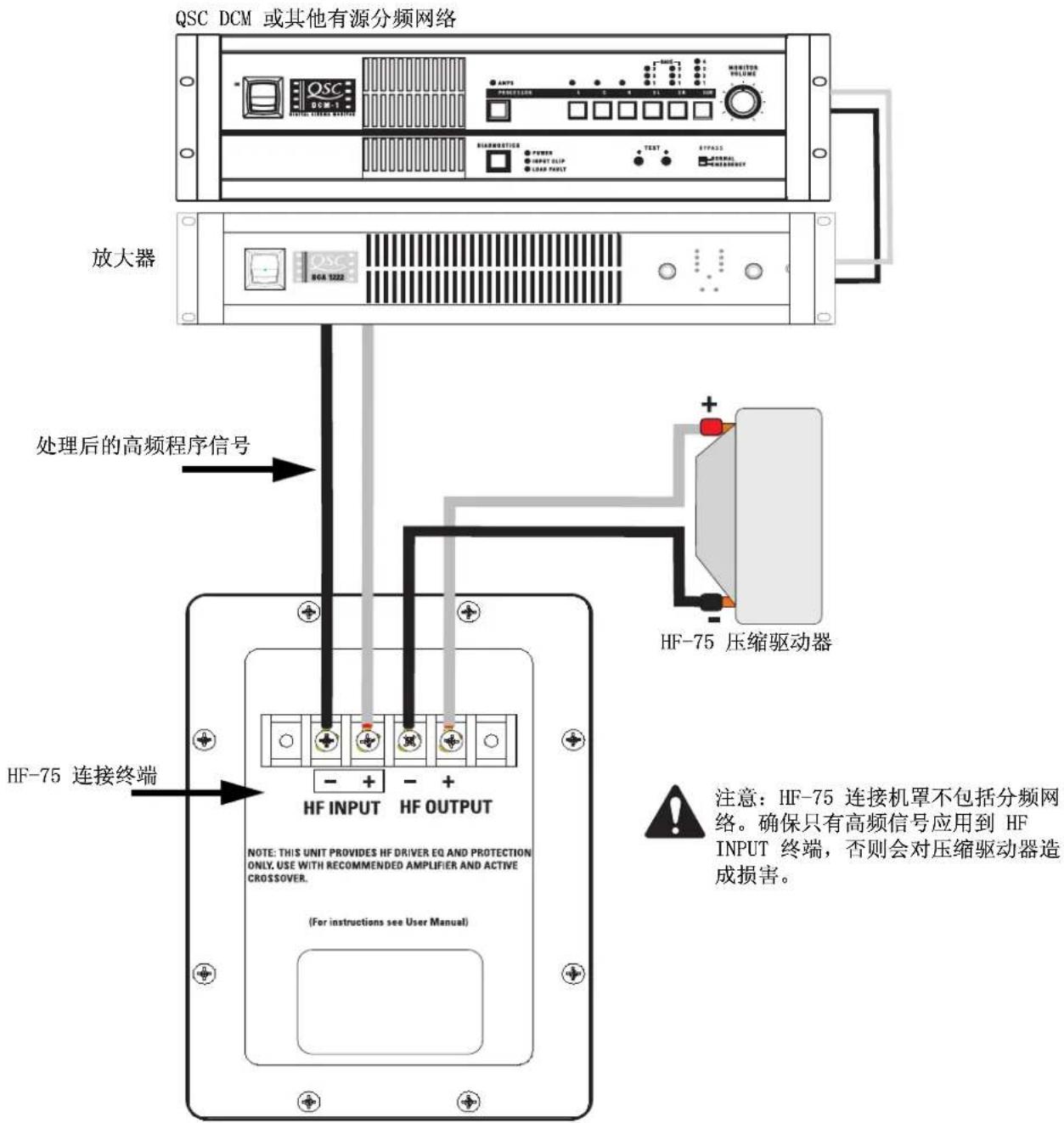

QSC DCM 或其他有源分频网络 放大器 处理后的高频程序信号 HF-75 连接终端 HF-75 连接机罩不包括分频网络。确保只有高频信号应用到 HF INPUT 终端，否则会对压缩驱动器造成损害。 注意：HF-75 连接机罩不包括分频网络。确保只有高频信号应用到 HF INPUT 终端，否则会对压缩驱动器造成损害。

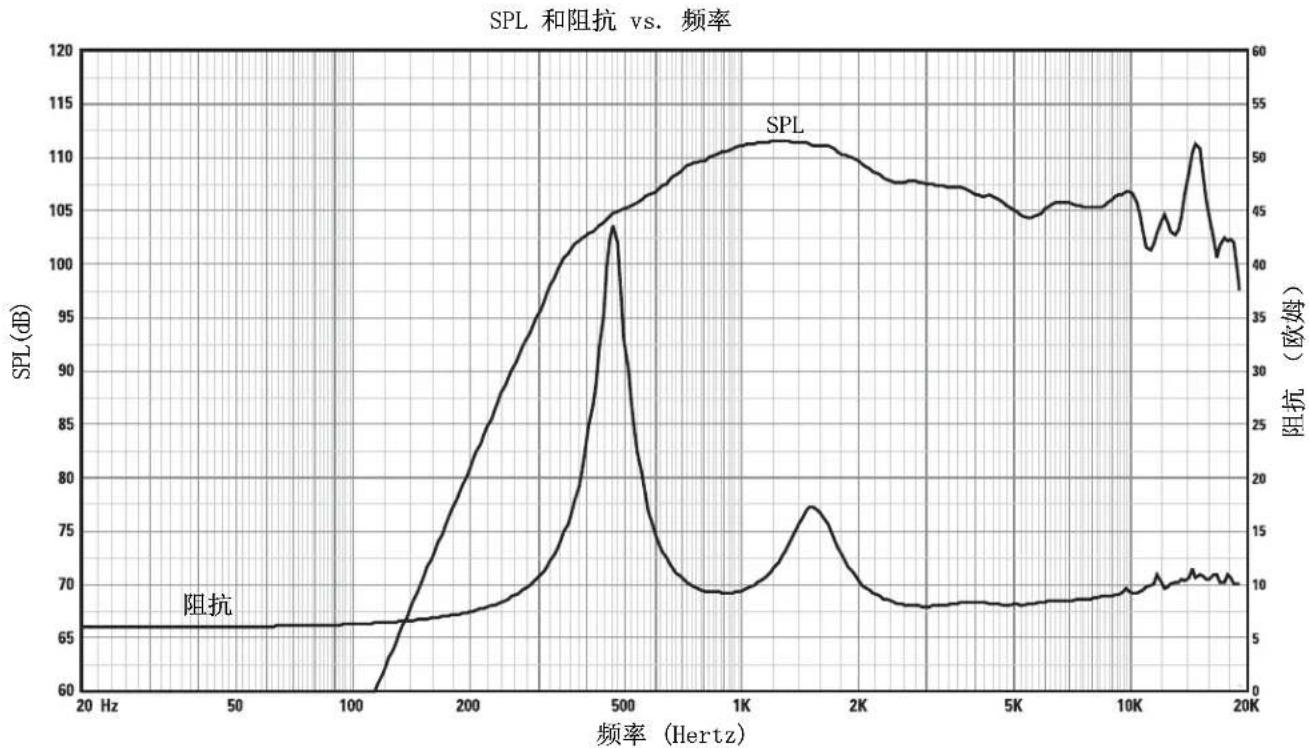

HF-75 产品规格（如有改变恕不另行通告）

频率范围：600 - 16kHz (-6 dB，全间距）

标称覆盖范围： 90^ 水平 X+15° 到 -35° 垂直（总计 50°，可调式安装提供垂直平面调整。紧固螺丝前，透过改变 LF-4215 机罩上的位置可以调整水平平面。

DI: 9.0 dB (平均 600 到 16,000 赫兹)

Q: 8.0 （平均 600 到 16,000 赫兹）

最大输出：133 dB SPL 计算峰值，1 米，半间距。

阻抗：8 欧姆标称

8.0 欧姆最小，3,000 赫兹

104 欧姆最大，475 赫兹

最大输入功率：60瓦rms（6dB振幅因子粉红噪音100小时，500到20,000赫兹，IEC方式）

80 瓦 rms (6dB 振幅因子粉红噪声 2 小时，60 到 6,000 赫兹，AES 方式)

灵敏度：108 dB 半间距，1 瓦，1 米

分频频率：700赫兹或更高，每八分音度24dB

连接器：阻挡带螺旋式终端接受高达 #10 AWG 绞合式布线。四个终端（两个高频输入和两个后补偿高频输出）。高频输出工厂连接到压缩驱动器。

变频器：1.5”（38毫米）出口，3.0”（76毫米）钛隔膜压缩驱动器。

安装硬件：使用 5/16”-18 x 3/4”长螺栓连接到低频箱顶部。

尺寸：30”（宽）X16”（高）X20”（深）（762mm X 406mm X 508mm）

重：50磅（运输），40磅（净重），22.7/18.4公斤

保修（仅限美国；其它国家，请联系您的经销商或分销商）

声明

QSC Audio Products, Inc. 不承担因疏忽、或不当安装和 / 或不当使用本放大器产品而对扬声器或任何其它设备造成损坏的任何责任。

QSC Audio Products3 年有限质保协议。

QSC Audio Products, Inc. （QSC）担保其产品自销售日起三年内不会发生材料或制造工艺缺陷，若在正常安装和使用条件下发生的损坏，QSC将按照本质保协议更换有缺陷的零件和维修故障产品。但您要将本产品送回我们的工厂或任一授权维修点，预付运送费用并附带一份购买证明即销售收据影印本。此质保协议规定，退回的产品检查必须标明经我们判断的制造缺陷。本质保不适用于任何因误用、疏忽、意外事故、不正确地安装，或日期编码被去掉或破损的产品。QSC不对意外和/或间接发生的损害承担责任。此质保赋予您特定的法律权力。此有限质保在保证期内可自由转让。

在不同的州，顾客可能会有额外的权利。

此质保协议不适用于为出口或不在美国销售而生产的产品。产品上缺少序列号，或者从非授权销售商处购买此产品，将失去此有限质保协议。此质保协议定期更新。请浏览：www.qscaudio.com，获得最新版本的 QSC 质保协议声明，联系我们：800-854-4079，或访问我们的网站：www.qscaudio.com。
