Manuel d'utilisation de systèmes de haut-parleurs de cinema HF-63X1 et HF-63X2

Composant haute fréquence

Introduction

Les HF-63X1 et HF-63X2 sont les composants haute fréquence des systèmes de haut-parleurs à canaux bidirectionnels pleine gamme pour les applications de cinema haute performance. Le HF-63X1 a été spécialement conçu pour être utilisé avec le haut-parleur basse fréquence LF-3115 de QSC et le HF-63X2 pour le haut-parleur LF-3215.

Le système haute fréquence HF-63X1/X2 a un étage d'attaque de compression à membrane en titane grand format (63,5 mm) monté sur un pavillon acoustique haute fréquence de cinema avec un support régiable panoramicique et basculant. Le pavillon acoustique a de larges angles de couverture horizontally et verticaux pour garantir l'audition depuis chaque fauteuil de la salle. Le pavillon acoustique est un guide d'ondes BASSE distorsion permettant un dialogue très clair sans la coloration associée aux haut-parleurs à pavillon acoustique conventionnels. Avec un filtre passif fournissant une sortie sur mesure pour le LF-3115 ou le LF-3215, aucun traitement de signal supplémentaire n'est requis.

Les composants du HF-63X1/X2 sont livrés pré-assemblés pour réduire le temps d'assemblage sur site. Trois boulons suffient pour fixer le HF-63X1/X2 sur le dessus du haut-parleur basse fréquence QSC. Les inserts filetés des enceintes basse fréquence et le motif de trous correspondant dans le HF-63X1/X2 simplifier l'installation des enceintes basse fréquence.

Montage

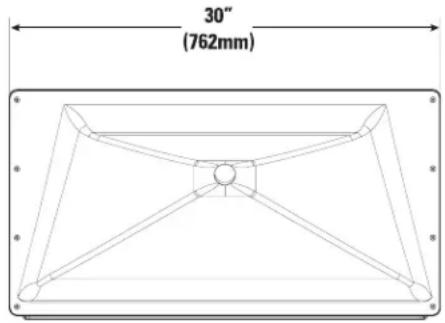

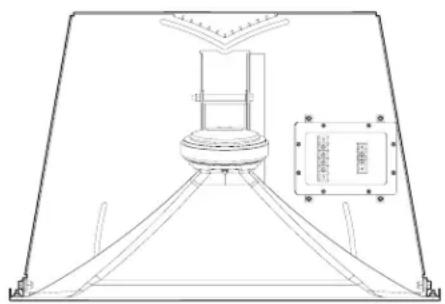

Pour les informations de montage, se reporter à l'illustration. Le HF-63X1/X2 s'attaché sur le dessus du LF-3115 ou du LF-3215 à l'aide de trois boulons 5/16-18 de 19mm de long et des rondelles d'arrêt correspondantes. La visserie est expédée installée sur l'armoire basse fréquence. Nous recommendons l'utilisation d'uneGRASE pour filtagelors de l'installation des boulons pour empêcher leur desserrage suite aux vibrations. Orienter le pavillon acoustique dans le plan horizontal (panoramaque) avant de serrer. Ajuster l'inclinaison verticale en réglant le support.

Installer conformément aux instructions de QSC Audio Products et d'un technicien professionnel Diplômé. Utiliser uniquement des fixations, supports, accessoires ou équres spécifiés par QSC Audio Products. Confier toutes les réparations à un personnel qualifié. Une réparation ou maintenance est requise lorsque l'appareil a été endommagé d'une manière quelconque.

AVERTISSEMENT! Avant de placer, installer, monter ou suspendre un haut-parleur, inspector I'etat de toute la visserie, du matériel de suspension, des armoires, des transducteurs, des supports et du matériel associé. Tout composant manuant, corrode, déformé ou non adapté à la charge risque de réduire sensiblement la solidité de l'installation, sa mise en place ou sa portée. Une telle condition réduit sensiblement la sécurité de l'installation et doit être immeditatement corrigee. Utiliser uniquement du matériel de montage prévu pour les conditions de charge de l'installation et toute surcharge eventuelle à court terme imprévue. Ne jamais dépasser les specifications nominales du matériel de montage ou de l'équipement. Consulter un technicien professionnel Diplomé en cas deoute ou de question concernant l'installation physique de l'équipement.

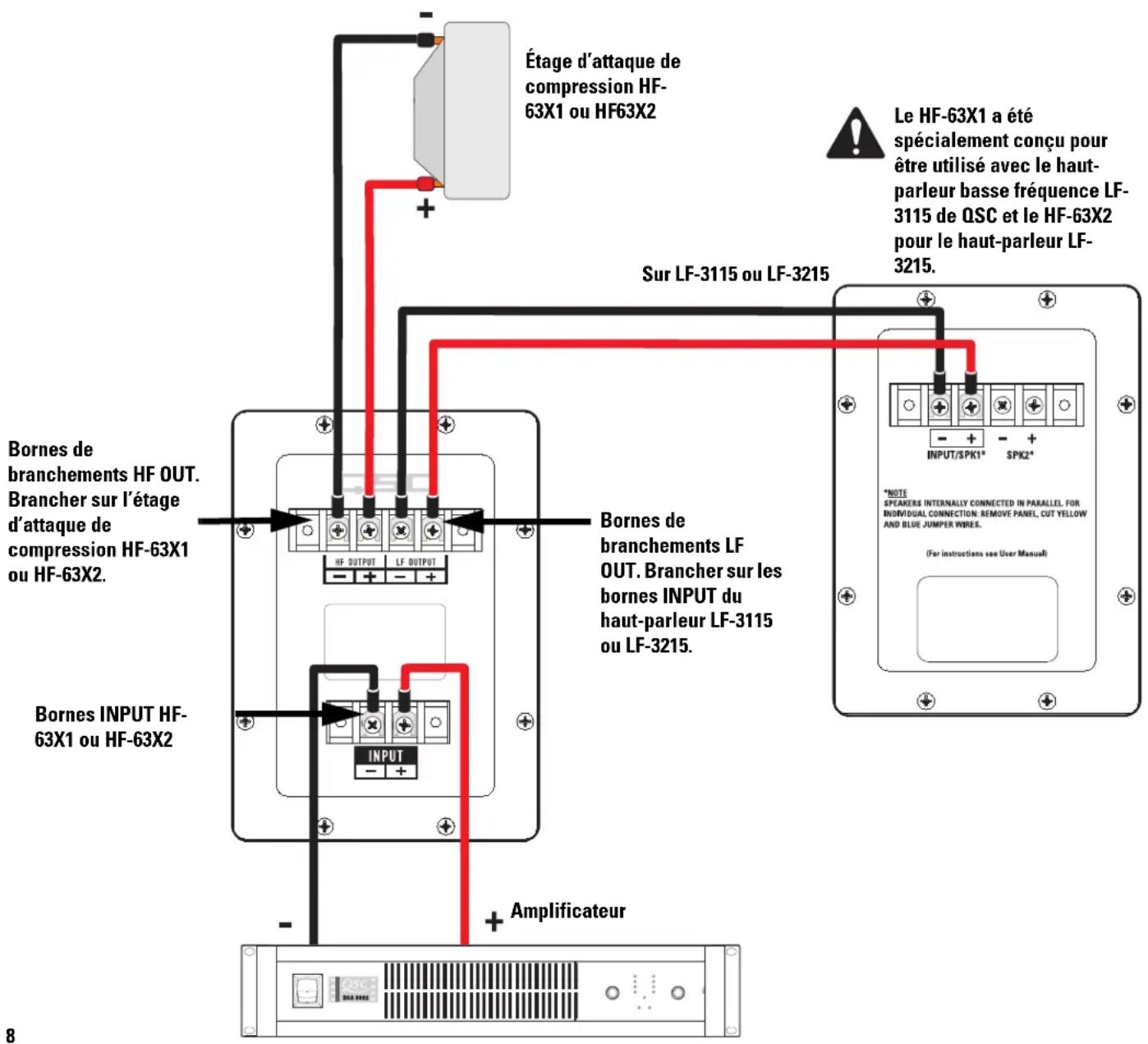

Branchements

Le HF-63X1/X2 a des bornes vissables de bornier à cloisons qui acceptent des conducteurs de haut-parleurs toronnés pouvant atteindre #10 AWG (5,3 mm²).

Borides d'entree (INPUT)

Connector le signal de sortie pleine gamme de l'amplificateur aux bornes INPUT du HF-63X1 ou du HF-63X2. Respecter la polarite : signal + de l'amplificateur à + INPUT du HF-63X1 ou HF-63X2, signal - de l'amplificateur à - INPUT du HF-63X1 ou HF-63X2. Utiliser des conducteurs de calibre maximal et de longueur minimale pour l'application.

Bornes HF OUT (Sortie HF)

Les bornes HF OUT sont connectées en usine à l'etage d'attaque de compression. Ces bornes doivent UNIQUEMENT etre connectees a I'etage d'attaque de compression du HF-63X ou HF-63X2. Respecter la polarite : signal ^+ HF OUT a I'entree ^+ de I'etage d'attaque de compression, signal - HF OUT a I'entree - de I'etage d'attaque de compression.

Bones LF OUT (Sortie HF)

Le HF-63X1 a été spécialement concu pour être utilisé avec le haut-parleur basse fréquence LF-3115 de QSC et le HF-63X2 pour le haut-parleur LF-3215. Les bornes LF OUT sont connectées en usine à l'étage d'attaque de compression. Elles doivent UNIQUÉMENT être connectées au haut-parleur basse fréquence modèle LF-3115 ou modèle LF-3215 de QSC. Respecter la polarité : signal + LF OUT à l'entrée + du haut-parleur basse fréquence, signal - LF OUT à l'entrée - du haut-parleur basse fréquence.

\section*{Caracteristiques techniques du HF-63X1 et du HF-63X2 (sujettes à modification sans prévis)}

Plage de frquence: 1300 à 16 000 Hz (-6 dB)

Couverture nominale: 90^ horizontal × +15 a -35^ vertical (50^ au total; le support reglable permet les ajustements dans le plan vertical.). Le plan horizontal se rgle en modifiant la position de montage sur I'enceinteasse frquence avant des serrer les boulons.

Indice de directivite: 9 dB (600 à 16 000 Hz en moyenne)

Q:8(600 à 16 000 Hz en moyenne)

Niveau sonore (max.): HF-63X1 avec LF-3115: 123 dB HF-63X2 avec LF-3215: 126 dB

Impedance: HF-63X1 avec LF-3115:8 ohms (valeur nominale) HF-63X2 avec LF-3215:4 ohms (valeur nominale)

Puisance d'entree maximum: HF-63X1 avec LF-3115 : 150 W (2 heures EIA 426B) HF-63X2 avec LF-3215 : 300 W

Sensibilité : HF-63X1 avec LF-3115 : 95 dB HF-63X2 avec LF-3215 : 97,5 dB

Fréquence du filtré passif: 1300 Hz

Connecteurs: Les bornes acceptent des cables de haut-parleurs toronnés pouvant atteindre #10 AWG. Six bornes : Deux bornes d'entrée pleine gamme, deux bornes HF OUT (câblées en usine à l'étage d'attaque de compression) et deux bornes LF OUT avec câblage usine pour branchement sur le haut-parleur basse fréquence LF-3115 ou LF-3215 de QSC.

Transducteurs : Sortie de 38 mm, etage d'attaque de compression à membrane titane de 63,5 mm.

Fixations: S'attachesurle dessus de I'enceinte basse frquence LF-3115 ou LF-3215 par trois boulons 5/16-18 x 1,9 m de long.

Dimensions: 762 mm (largeur) x 406 mm (hauteur) x 508 mm (epaisseur)

Poids brut: 22,7kg.Poids net:18,4kg

Pour contacter QSC Audio Products

Costa Mesa, CA 92626-1468, Etats-Unis

Telephone

Standard [phone]

Ventes & Marketing [phone] ou numero vert (Etats-Unis seulement) [phone]

Service clientèle(714) 957-7150 ou numero vert (États-Unis seulement) [phone]

Télécopieur :

Ventes & Marketing Télécopieur(714) 754-6174

Service clientèle Télécopieur(714) 754-6173
