MANUAL DE USUARIO HF-63X1 QSC

Manual del usuario de los sistemas de altavoces para salas de cine

HF-63X1 y HF-63X2

Componente de alta Frequencia

Introduccion

Los modelos HF-63X1 y HF-63X2 son los componentes de alta Frequencia de los sistemas de altavoz bidirectional de intervalo completo, para canal de pantalla, para aplicaciones cinematograficas de alto rendimiento. El HF-63X1 está diseñado asignIFICANTE para uso con el altavoz de baja Frequencia LF-3115 de QSC cuando que el HF-63X2 está diseñado para el altavoz LF-3215.

El Sistema HF-63X1/X2 de alta Frequencia tiene un formattingo grande, un excitador de compresion con diafragma de titanio de 2.5" (63.5mm) montado en un cuerno cinematografico de alta Frequencia de Diseño bajo asignaciones con un soporte de movimiento horizontal y vertical ajustable. El cuerno Tiene amplíos ángulos de cobertura horizontal y vertical para asegurar la cobertura de cada asiento del auditorio. El cuerno es una guíaonda de baja deformación que proporción un dialogo altoamente articulado sin la coloración asociada con los altavoces de cuerno convenciones. Equipado con un cruce pasivo que proporción una calidad bajo asignaciones para los altavoces LF-3115 o LF-3215, no requiere un procesamento adicional de la seals.

Los componentes del sistemas HF-63X1/X2ienen ya montados para reducir el tiempo de montaje en el camino. Todo lo que se requires es tres pernos para fjjar el HF-63X1/X2 a la parte superior de un altavoz QSC de bajo fecuencia. Los insertos roscados en las cajas LF y el patrón coincidente de orificio perforado en el HF-63X1/X2 facilitan el montaje a la caja de bajo fecuencia.

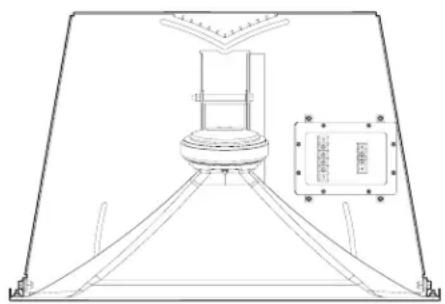

Montaje

Vea la información sobre el montaje en la ilustración. El HF-63X1/X2 se conecta a la parte superior del altovoz LF-3115 o LF-3215 con tres permos de 5/16-18, de 0.75'' de长大o, con arandelas de bloqueo. Este herraje se envía instalado en la caja de baja Frequencia. Recomendamos el uso de un compuesto duradero para fijación de roscas al instalar los permos para evaporar que se aflojen bajo a la vibración. Oriente el cuerno en el plano horizontal antes de aplterlo. Ajuste la posición vertical con el soporte de ajuste.

Instale de acuerdo con las instrucciones de QSC Audio Products y de un ingeniero profesional con la debida licencia. Solo use piezas, montajes, accesorios y soportes especialicos por QSC Audio Products, Inc. Refiera todo el service a personal calificado. Cuando el aparato haya sido danado de unaforma, es besoino proportionarle service.

jADVERTENCIA! Antes de colocar, instalar, montar o suspenderrialquier producto de altavoz, inspeccion todo el equipo fisico,la suspensiOn, las cajas, los transductores, los soportes y elequipo asociado para detectar la existencia de daños. Qualquiercomponente falsmente, corroido, deformado, o sinarga nominalpodria reducir significativamente la resistencia de la instalacion,la colocacion o la configuracion. Qualquier condidonde este tiporeduce gravamente la seguridad de la instalacion y debecorregirse de inmediato.Use solo herraje que estede clasificadopara las conditiones de cargo de la instalacion y qualquier cargoexcesiva a corto plazo inesperada possible. Nunca exceeda el valornominal del equipo fisico ni del disposito. Consulte a uningeniero profesonal con la debida licencia cuando surjan dudas o preguntas referentes a la instalacion fisica del equipo.

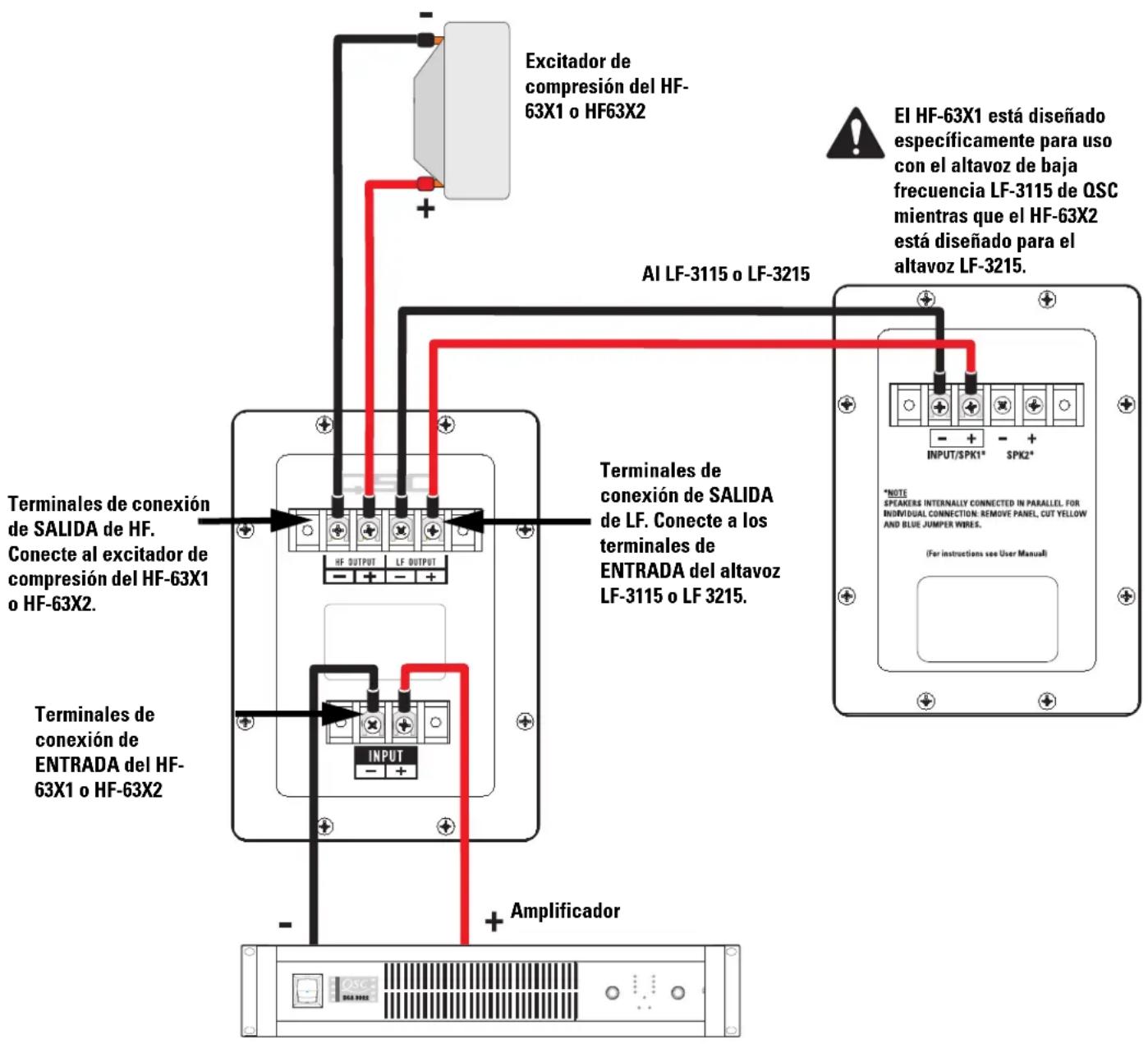

Conexiones

El HF-63X1/X2iene terminales de tornillo de barra protectora que acceptan alambre trenzado de calibre de hasta #10 AWG (5.3mm²) para altavoces.

Terminales de ENTRADA

Conecte la senal de salida de intervalo completo del amplificador a los terminales de ENTRADA del HF-63X1 o HF-63X2. Observe la polaridad correcta; la senal + del amplificador a la ENTRADA + del HF-63X1 o HF-63X2, y la senal - del amplificador a la ENTRADA - del HF-63X1 o HF-63X2. Use el alambre de calibre mas grande y de longitud mal corta para la aplicacion.

Terminales de SALIDA de HF

Los terminales de SALIDA de HF se conectan en fabrica al excitador de compresion. Estos terminales SOLO deben connectarse al excitator de compresion del HF-63X1 o HF-63X2. Observe la polaridad apropiada; la seals SALIDA de HF + a la entrada + del excitator de compresion, y la seals SALIDA DE HF - a la entrada - del excitator de compresion.

Terminales de SALIDA de LF

El HF-63X1 está Diseño especificamente para uso con el altavoz de bajo freuencia LF-3115 de QSC)millas que el HF-63X2 esta diseado para el altavoz LF-3215. Los terminales de SALIDA DE LF estan terminados en la fabrica a conductores con orejetas planas. Estos SOLO deben connectarse al altavoz de bajo freuencia modelo LF-3115 o modelo LF-3215 de QSC. Observe la polaridad apropiada; la seminal SALIDA DE LF ^+ a la entrada ^+ del altavoz de bajo freuencia, y la seminal SALIDA de LF - a la entrada - del altavoz de bajo freuencia.

Especillas del HF-63X1 y HF-63X2 (sujetas a cuiar sin previo aviso)

Intervalo de frequencies: 1,300 - 16,000 Hz (-6 dB)

Cobertura nominal:

90^ horizontal X +15 a -35° vertical (50° total), el montaje ajustable permite ajustes en el plano vertical. El plano horizontal se puedaajsar alterando la posicjion de montaje de la caja de baja Frequencia antes de aprear los pernos.

DI: 9.0 dB (600 a 16,000 Hertz como promedio)

Q:8.0 (600 a 16,000 Hertz como promedio)

SPL (pico): HF-63X1 con LF-3115: 123 dB

HF-63X2 con LF-3215: 126 dB

Impedancia: HF-63X1 con LF-3115: 8 ohmios, nominal

HF-63X2 con LF-3215: 4 ohmios, nominal

Potencia maxima de entrada: HF-63X1 con LF-3115: 150 W

(2 horas EIA 426B) HF-63X2 con LF-3215: 300 W

Sensibilidad: HF-63X1 con LF-3115: 95.0 dB

HF-63X2 con LF-3215:97.5 dB

Frecuencia de cruce: 1,300Hz

Conectores:

Los terminales de tornillo de barra protectora acceptan alambre trenzado de hasta #10 AWG. Seis terminales: dos terminales de entrada de intervalo completo, dos terminales de SALIDA de HF (cableados en fábrica al excitador de compresión), y dos terminales de SALIDA de LF con cableado suministrado en la fábrica para conexión al altovoz de baja Frequencia LF-3115 o LF-3215 de QSC.

Transductores:

Excitador de compresión con diafragma de titanio 2.5" (63.5mm), 1.5" (38mm) de salute.

Herraje de montaje:

Se conecta en la parte superior de la caja de baja Frequencia LF-3115 o LF-3215 mediante tres pernos de 5 / 16^ -18 x 3 / 4'' de长大.

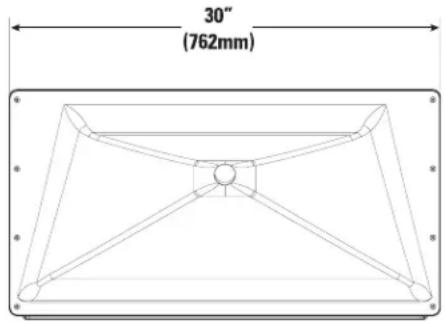

Tamaño:

30^ de ancho X 16" de alto X 20" de profundidad (762mm X 406mm X 508mm)

Peso:

50 libras (envio), 40 libras (neto, 22.7/18.4 kilogramos
