KDW 60131 A2 BU - Lave-vaisselle Koenic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable (intégrable)
Marque	Koenic
Modèle	KDW 60131 A2 BU
Capacité	14 couverts standards
Classe énergétique	A++
Consommation d'énergie annuelle	266 kWh/an (basé sur 280 cycles standard)
Consommation d'eau annuelle	2800 L/an (basé sur 280 cycles standard)
Consommation d'énergie par cycle (ECO)	0,93 kWh
Consommation d'eau par cycle (ECO)	10 L
Durée du programme ECO	195 minutes
Puissance électrique	1760 - 2100 W
Tension / Fréquence	220 - 240 V ~ 50 Hz
Pression d'eau	0,4 - 10 bar (0,04 - 1 MPa)
Bruit aérien	47 dB(A)
Dimensions (L x H x P)	Environ 60 x 85 x 60 cm (standard encastrable)
Programmes de lavage	Auto, Normal, Intensive, Glass, ECO, 90 min, Rapid
Fonctions spéciales	Départ différé (1-24 h), verrouillage enfants, sélection de zone de rinçage
Paniers	Panier supérieur réglable en hauteur, panier à couverts, panier inférieur
Sécurité	Arrêt automatique, protection débordement (code E4)
Installation	Branchement eau froide ou chaude (max 60 °C), évacuation, alimentation électrique
Entretien	Nettoyage régulier des filtres, des bras de pulvérisation et des joints
Garantie	Garantie constructeur (voir carte de garantie)

FOIRE AUX QUESTIONS - KDW 60131 A2 BU Koenic

Comment installer le lave-vaisselle ?

Placez l'appareil près d'une arrivée d'eau, d'une évacuation et d'une prise électrique. Utilisez des tuyaux neufs pour l'alimentation en eau (3/4 po) et l'évacuation. Raccordez l'eau froide ou chaude (max 60 °C). Branchez le cordon. Mettez à niveau et fixez avec les vis fournies.

Comment ajouter du sel régénérant ?

Retirez le panier inférieur, dévissez le bouchon du bac à sel. Avant la première utilisation, versez 1 L d'eau, puis ajoutez environ 1 kg de sel spécial lave-vaisselle à l'aide de l'entonnoir. Revissez fermement. Lancez immédiatement un programme rapide pour éviter la corrosion.

Quelle quantité de détergent utiliser ?

Remplissez le compartiment principal (30 g) et éventuellement le prélavage (5 g) selon le programme. Utilisez uniquement du détergent spécial lave-vaisselle. Refermez le couvercle jusqu'au clic.

Comment régler le produit de rinçage ?

Ouvrez le compartiment produit de rinçage, versez jusqu'au repère (max 110 ml). Le dosage se règle sur 6 niveaux (par défaut 4). Utilisez une pièce de monnaie pour tourner le sélecteur.

Que faire si l'appareil ne démarre pas ?

Vérifiez l'alimentation électrique, que la porte est bien fermée, et que le robinet d'eau est ouvert. Si le voyant d'arrivée d'eau clignote, la pression est insuffisante ou le robinet est fermé.

Comment interpréter les codes d'erreur ?

E1 : temps de remplissage trop long (vérifiez robinet et pression). E4 : débordement (fuite possible, vérifiez les connexions). Consultez le tableau des codes dans la notice.

Comment nettoyer les filtres ?

Tournez le bouchon du filtre dans le sens inverse des aiguilles d'une montre, retirez l'ensemble. Lavez les filtres sous l'eau courante. Remontez en ordre inverse. Ne faites jamais fonctionner sans filtres.

Quelle est la capacité maximale ?

14 couverts standards. Ne surchargez pas pour garantir un lavage efficace. Respectez les consignes de chargement de la notice.

Le lave-vaisselle fait du bruit pendant le lavage, est-ce normal ?

Des bruits de chocs peuvent venir de vaisselle mal placée. Réorganisez les éléments. Un cliquetis peut provenir de vaisselle qui bouge. Si les bruits persistent, vérifiez que les bras de lavage tournent librement.

Comment utiliser le départ différé ?

Après avoir sélectionné le programme, appuyez plusieurs fois sur les boutons △ ou ∇ pour définir un délai de 1 à 24 heures. Ensuite, appuyez sur Départ/Pause. Le cycle commencera après le délai défini.

MODE D'EMPLOI KDW 60131 A2 BU Koenic

Consignes de sécurité

• Ce produit peut être utilisé par des enfants agés de 8 ans et plus, s'ils sont surveillés ou s'ils ont reçu les instructions pour une utilisation en toute sécurité de ce produit et s'ils comprennent les risques qui en découlent.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et la maintenance de l'appareil ne doivent pas être réalisés par des enfants à moins qu'ils soient agés de 8 et plus et qu'ils soient sous la surveillance d'un adulte.
• Cet appareil est destiné au lavage de 14 couverts maximum.
• La porte ne doit pas rester en position ouverte car cela peut être un risque de chute.
• Respectez les consignes de la procédure sur le chargement du lave-vaisselle.

Avertissement : Les couteaux et autres ustensiles avec des bouts coupants doivent être mis dans le panier le bout vers le bas ou mis en position horizontale.

Consignes de sécurité

• Ce produit est conçu pour la préparation de quantités adaptées à un domicile, ou à un environnement similaire, non commercial. Les environnements similaires au domicile peuvent être la cuisine du personnel d'un magasin, un bureau, de petites entreprises agricoles et autres, une chambre d'hôte, un petit hôtel ou des logements résidentiels de même importance.
• Le lave-vaisselle est muni d'orifices de ventilation au socle. Ces ouvertures ne doivent pas être bouchées par une moquette.
• Un cordon d'alimentation détérioré ne peut être remplacé que par un service après-vente agréé afin de ne pas s'exposer à d'éventuels risques.
• Suivez les instructions de la section Nettoyage et entretien.

Français

Consignes de sécurité

• Lisez intégralement ce mode d'emploi avant la première utilisation. Si vous cédez ce produit à quelqu'un, donnez-lui mode d'emploi. Soyez attentif aux mises en garde sur le produit et dans ce mode d'emploi. In contient des informations importantes pour votre sécurité, l'utilisation et l'entretien de l'équipement.
• N'utilisez le produit que pour son usage prévu et avec les accessoires et composants recommandés. Une mauvaise utilisation peut entraîner des risques.
• Ne laissez jamais l'appareil sans surveillance lorsqu'il est sous tension.
• N'essayez sous aucun prétexte (ex.: cordon d'alimentation endommagé, produit tombé, etc.) de réparer le produit vous -même. Pour l'entretien et les réparations, veuillez consulter un réparateur agréé.
• La tension du secteur doit correspondre à celle indiquée sur la plaque signalétique.
• Évitez de détériorer le cordon d'alimentation en le pliant ou par contact avec des angles vifs.
• Veuillez tenir l'appareil, y compris son cordon d'alimentation et sa fiche électrique, à l'écart de toute source de chaleur, telle qu'un poêle, une plaque chauffante ou tout autre appareil/équipement générant de la chaleur.
• Pour débrancher l'appareil de la prise de courant, tirez sur la fiche électrique et non pas sur le cordon.
• Débranchez l'appareil lorsqu'il n'est pas utilisé, en cas de dysfonctionnement, avant de monter ou de démonter les accessoires et avant chaque nettoyage.
• Utilisez cet appareil dans un lieu en intérieur non humide et jamais à l'extérieur.

• Ce produit n'est pas adapté à une utilisation commerciale. Il est conçu uniquement pour une utilisation domestique.se.

• Respectez les consignes d'installation fournies.

• Cet appareil es branché à l'alimentation d'eau. Respectez la pression minimale et maximale d'arrivée d'eau, voir la section Données Techniques. Respectez toutes les instructions concernant l'installation des tuyaux démontables, utilisez de nouveaux tuyaux pour l'installation. Ne réutilisez pas de vieux tuyaux.

Français

Félicitations!

Merci d'avoir acheté un produit KOENIC. Veuillez lire soigneusement ce manuel et le conserver pour une consultation future.

Usage prévu

Cet appareil n'est destiné qu'au nettoyage de la vaisselle et de la coutellerie qui peuvent être lavés au lave-vaisselle ou adéquats pour les lave-vaisselles. Toute autre utilisation peut endommager l'appareil ou entraîner des blessures. Cet appareil n'est destiné qu'à l'utilisation domestique et non pas à l'utilisation commerciale.

Imtron GmbH n'assume aucune responsabilité quant à des dommages au produit, à des dommages matériels ou à des blessures corporelles dus à une négligence ou un usage inapproprié du produit, ou à un usage du produit non indiqué par le fabricant.

Avant de l'utiliser pour la première fois

Retirez soigneusement le produit et les accessoires de leur emballage d'origine. Il est conseillé de conserver l'emballage d'origine pour le rangement. Si vous souhaitez disposer de l'emballage d'origine, veuillez respecter les recommandations légales en vigueur. Si vous avez des questions concernant le rebut approprié, contactez le service de déchetterie local.

Vérifiez que le contenu est complet et qu'il n'est pas endommagé. Si le contenu livré est incomplet ou endommagé, contactez immédiatement votre revendeur.

Après avoir déballé, veuillez consulter la section Nettoyage et entretien.

Ne pas éliminer cet appareil dans les déchets ménagers municipaux non triés. Les retourner au point de collecte désigné pour le recyclage des WEEE. Se conduire ainsi aidera à préserver les ressources et à protéger l'environnement. Contacter votre revendeur ou les autorités locales pour de plus amples informations.

Sommaire

1 x Lave-vaisselle

1 x Manuel d'utilisation

1 x Carte de garantie

Liste des pièces

A Panneau de contrôle

Al Bouton Marche/Arrêt

A2 Indicateur de produit de rinçage

A3 Indicateur d'adoucissant (sel)

A4 Indicateur de connexion d'eau

A5 Écran numérique

A6 Affichage de programme

A7 Bouton de sélection de programme P

A8 Bouton de sélection de zone de rinçage

A9 Bouton Start/Pause▶11

A10 Indicateur de verrouenfants

All Indicateurs de zone de rinçage

A12 Boutons de retardateur

B Handgreep

c Deur

D Plateau à coutellerie

E Panier à vaisselle supérieur

F Panier à vaisselle inférieur

G Compartiment de remplissage Compartiment pour détergent, tablettes/poudre

G1 Panneau

G2 Compartiment pour lavage principal

G3 Verrouillage

G4 Compartiment pour prélavage

Compartiment pour le produit de rinçage

G5 Repère de remplissage

G6 Bac du produit de rinçage

H Intérieur

H1 Bac à sel

H2 Évacuation d'eau avec filtre

H3 Jets d'eau supérieurs et inférieurs

Arrière

Cordon d'alimentation avec fiche

J Tuyau d'évacuation d'eau (pré-assemblé)

K Tuyau pour alimentation d'eau (pré-assemblé)

Accessoires

Entonnoir (non illustré)

Français

Installation

Fig. 1 Le lave-vaisselle doit être installé à proximité d'une source d'eau, d'un point d'évacuation et d'une prise électrique.

Attention

Après déballage, ouvrez la porte et retirez toutes les protections de transport des paniers et des bras de pulvérisation. Assurez-vous que les bras de pulvérisation peuvent tourner librement.

Remarque:

Vérifiez la présence du matériel de montage, des supports, des vis et des bandes Velcro destinées fixer les panneaux décoratifs, etc.

① Respectez les dimensions d'installation.

• Un emplacement proche de l'évier est recommandé pour permettre une connexion plus aisée à la source d'eau et aux connexions d'évacuation
• Vous trouverez à l'arrière de l'un ou des deux placards latéraux des renfoncements de 80 x 100 mm destinés à la connexion de source d'eau, de l'évacuation et de la connexion électrique (A).

2 Si le lave-vaisselle est installé dans un coin, veillez à ménager un espace libre de 50 mm entre la porte ouverte et les armoires environnantes.
3 Les ressorts de la porte du lave-vaisselle ont été installées correctement en usine.

- Serrez ou desserrez les vis situées de chaque côté pour augmenter ou réduire la force des ressorts. Aidez-vous des marquages situés à côté des vis.

- La force des ressorts est correcte lorsque la porte complètement ouverte reste en position horizontale et qu'elle peut être levée complètement en tirant légèrement dessus.

44 Installez la bande de condensation sous le comptoir. Assurez-vousqu'elle soit à niveau avec le comptoir.

5 Le lave-vaisselle doit être branché à l'évacuation.

1. Le tuyau est déjà branché à la sortie d'évacuation d'eau. Coupez les sangles et déroulez le tuyau.
2. Branchez au bout du tuyau de l'évacuation d'eau (Option A ou B). Prenez en compte la hauteur maximale de la sortie du tuyau d'évacuation.

Remarque:

Un support adapté de tuyau est disponible en options d'accessoires.

6 Branchez l'arrivée d'eau à un robinet d'alimentation d'eau (3/4") avec le tuyau fourni et veillez à le serrer fermement. Il est possible de raccorder le lave-vaisselle à une alimentation en eau chaude. En faisant cela, assurez-vous que la température maximale ne dépasse pas les 60°C. Une température plus élevée pourrait affecter le résultat de nettoyage.

Remarque:

Si les tuyaux d'eau sont nouveaux ou n'ont pas été utilisés pendant une période prolongée, faites couler l'eau librement pour vous assurer qu'elle est claire et sans impureté. Il est essentiel d'effectuer cette étape, car vous courez sinon le risque d'une obstruction de l'arrivée d'eau pouvant entraîner des dommages à la machine.

Français

7 Branchez la fiche d'alimentation au secteur.
8 Le lave-vaisselle doit être exactement à niveau lorsqu'il est installé.

• Le socle arrière peut être réglé en hauteur en faisant tourner la vis cruciforme du milieu (Pos. A). Aidez-vous des marquages situés à côté des vis (UP : l'arrière est levé ; DOWN : l'arrière est abaissé).
• Les pieds avant peuvent être réglés en les faisant tourner à la main.
• Vérifiez que la machine est à niveau en vous aidant d'un niveau à bulle sur les surfaces horizontales de l'extérieur de la machine ou verticales de l'intérieur et de la porte du lave-vaisselle.

9 Mettez le lave-vaisselle dans sa position finale.
10 Le lave-vaisselle doit être fixé avec les vis sur sa position finale.

I. Comptoir de bois : Insérez les supports de montage dans les ouvertures du dessus. Vissez ensuite les supports sur la face inférieure du comptoir.

II. Comptoir de pierre naturelle : Retirez le capuchon de plastique des parois du lave-vaisselle (porte ouverte). Fixez le lave-vaisselle latéralement avec les vis en les faisant passer par les ouvertures des placards situés sur la gauche et la droite du lave-vaisselle.

Remarque:

Avant d'utiliser le produit pour la première fois, assurez-vous que toutes les connexions hydrophiles du produit sont scellées correctement et branchées à la fois sur l'appareil ainsi que sur les conduites d'eau. Vérifiez toutes les connexions périodiquement pour éviter des fuites.

Preparation

Mettre du sel dans le bac à sel

Fig. 2 Selon la dureté de votre eau du robinet (taux de dureté) utilisez plus de sel (adoucissant d'eau). Respectez toujours les instructions indiquées avec le sel.

• Retirez le panier et dévissez et enlevez le bouchon du bac à sel.
- Avant le premier lavage, ajoutez 1 l d'eau dans le bac à sel de votre machine.
- Mettez le bout de l'entonnoir (fourni) dans l'orifice et versez environ 1 kg de sel. Il est normal qu'une petite quantité d'eau ressorte du bac à sel.
- Après avoir rempli le bac, revissez fermement le bouchon dans le sens des aiguilles d'une montre.
- Immédiatement après avoir rempli de sel le bac à sel, un programme de lavage doit être déclenché (programme rapide est suggéré). Sinon, le système du filtre, de la pompe et des autres parties importantes de l'appareil peuvent être endommagés par l'eau salée qui n'est pas couverte pas la garantie.

Remarque:

Dépendant de la dissolution totale du sel, le voyant d'avertissement du sel peut être encore allumé bien que le bac à sel soit remplit.

Français

Avertissement

• N'utilisez que du sel spécialement destiné à être utiliser pour les lave-vaisselle ! Tous les autres types de sel qui ne sont pas spécialement destinés à l'utilisation aux lave-vaisselle, en particulier le sel de table, endommageront l'adoucissant d'eau. Dans le cas de dégâts provoqués par l'utilisation de sel inadéquat, le fabricant ne donne aucune garantie et ne sera pas tenu responsable des dégâts occasionnés.
• Si le sel déborde, un programme de trempage ou un programme rapide devrait être effectué pour retirer l'excès de sel.
• Ne remplissez de sel que juste avant de commencer un des programmes complets de lavage. Cela évitera des grains de sel ou de l'eau salée, qui auront été éventuellement versés, de rester au fond de la machine pendant une durée indéterminée, pouvant entraîner la corrosion.
• Le bac à sel ne doit être re-rempli que lorsque le voyant d'avertissement de sel du tableau de fonctions s'allume.

Ajuster la consommation de sel

Fig. 3 Allumer le mode de réglage:

Refermez la porte dans les 60 secondes après la mise en MARCHE, maintenez le bouton «▶» (Marche/Pause) enfoncé pendant 5 secondes, la machine se mettra en mode de réglage qui est indiqué par les voyants qui clignotent en alternance et. S

Ajuster le niveau de consommation

de sel: Appuyez sur le bouton

▶II(Démarrer /Réinitialiser) pour sélectionner le réglage approprié conformément à votre environnement local. Respectez le tableau suivant pour trouver le réglage approprié.

Taux de dureté d'eau		Réglage
°dH1)	mmol/l2)
0-5 0-0,94 H1
6-11 1,0-2,0 H2
12-17 2,1-3,0 H3*
18-22 3,1-4,0 H4
23-34 4,1-6,0 H5
35-55 6,1-9,8 H6

L'appareil quittera automatiquement le mode de réglage 5 secondes après le dernier réglage/bouton opérationnel.

Remarque:

1) Degré de mesure allemand de la dureté d'eau
2) millimol, unité internationale de la dureté d'eau
^7 réglage d'usine
Contactez votre distributeur d'alimentation d'eau pour des informations concernant la dureté de votre alimentation d'eau.

Français

Ajouter du détergent

Fig. 4 Le compartiment doit être re-rempli avant le commencement de chaque cycle de lavage.

Pour la quantité adéquate, respectez les instructions indiquées avec le détergent.

• Appuyez sur le bouton de déverrouillage. Le couvercle s'ouvre.
• Ajoutez toujours le détergent juste avant de commencer chaque cycle de lavage, sinon, il pourrait s'humidifier et ne pas se dissoudre correctement.
• Si la vaisselle est très sale, mettez une dose supplémentaire de détergent dans le compartiment du détergent de prélavage. Ce détergent fera effet durant la phase de prélavage.

Veillez à la différence des deux compartiments.

a) Compartiment du détergent du cycle de lavage principal.

b) Compartiment du détergent du cycle de prélavage.

• Refermez le couvercle et appuyez jusqu'à ce qu'il se verrouille en place.

Remarque:

N'utilisez que le détergent spécialement fabriqué pour l'utilisation au lave-vaisselle. Gardez votre détergent frais et sec.

Remplir le compartiment du produit de rinçage

Fig. 5 Votre lave-vaisselle est destiné à l'utilisation de produits de rinçage liquides libérés au dernier rinçage pour éviter toute trace de gouttelettes d'eau sur votre vaisselle.

- Ouvrez le bouchon et versez le produit de rinçage dans le compartiment jusqu'à ce que le niveau du repère devienne complètement noir. Le volume du compartiment du produit de rinçage est d'environ 110 ml.

- Pour ouvrir le compartiment, tournez le bouchon jusqu'à la flèche (gauche) 'open' (ouvrir) et retirez-le.

- Versez le produit de rinçage dans le compartiment, en prenant soin de ne pas trop le remplir.

Indicateur Statut
	Plein
	34 plein
	12 plein
	14 plein
	Vide

- Scellez le bouchon en l'insérant aligné sur la flèche « ouvert » et en le tournant vers la flèche « fermé » (vers la droite).

Remarque:

Ne jamais remplir le compartiment de produit de rinçage avec d'autres substances (ex : Produit nettoyant de lave-vaisselle, détergent liquide). Ceci endommagerait l'appareil.

- Le produit de rinçage est automatiquement ajouté pendant le dernier rinçage, assurant un rinçage minutieux et un séchage sans tâche et traces.

- Si le compartiment du produit de rinçage est vide, le voyant du produit de rinçage s'allumera en rouge.

Ajuster le distributeur de produit de rinçage

Le dosage peut être ajusté selon 6 niveaux. Le niveau par défaut est 4. Ce réglage est recommandé.

Remarque:

• Réglez le niveau de dosage plus haut si la vaisselle reste sale.
• Réglez le dosage plus bas si la vaisselle est pâle ou tachée.
  • Utilisez une pièce pour changer le réglage.

Français

Charger le panier du lave-vaisselle

• Ne nettoyez que la vaisselle et les couverts qui résistent au lave-vaisselle ou qui sont adaptés. Respectez les instructions des fabricants.
• Raclez toute grande quantité restante de nourriture. Ramollissez les restes de nourriture brûlée dans une poêle.
• Il n'est pas nécessaire de rincer la vaisselle au robinet.

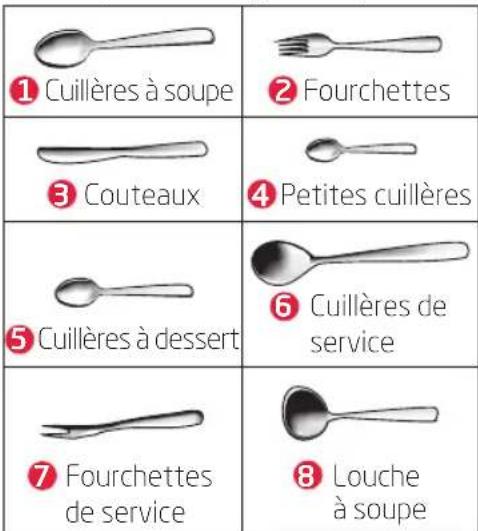

• Mettez la vaisselle dans le lave-vaisselle de la manière suivante :

- La vaisselle telles les tasses, verres, plats/casseroles, etc. est tournée vers le bas.

- La vaisselle ronde, ou celle avec des renfoncements, doit être chargée inclinée afin que l'eau puisse s'écouler.

- Tous les ustensiles sont rangés en sécurité et ne peuvent pas se renverser.

- Tous les ustensiles sont mis de manière à ce que les jets d'eau puissent pivoter librement durant le lavage.

- Placez les petits éléments, comme la vaisselle délicate et légère comme les sous-tasses, les tasses, les verres, les bols à dessert, etc. dans le panier du haut

- Placez les éléments les plus gros et lourds, comme les assiettes, les plaques de cuisson, les casseroles, les bols, etc. dans le panier du bas.

Remarque:

Les très petits éléments ne devraient pas être lavés au lave-vaisselle car ils pourraient facilement tomber du panier.

Avertissement

• Les couteaux à longues lames rangés debout sont éventuellement dangereux.
• Ne laissez aucun élément dépasser par le bas.
• Chargez toujours les ustensiles tranchants avec une pointe coupante vers le bas !
• Ne à surchargez pas votre lave-vaisselle car les résultats seront moindres.

Ajuster le panier du haut

Fig. 6a Pour permettre de placer les éléments les plus hauts, comme les carafes, vous pouvez régler le panier du haut selon deux positions. Tirez le panier supérieur vers le haut pour l'élever. Poussez les poignées de chaque côté pour abaisser le panier.

Fig. 6b Respectez cette organisation générale pour l'emplacement de la vaisselle et de la coutellerie dans le panier. Voir le tableau suivant pour les désignations éventuelles.

Tasses	Sous-tasses
Verres	Petits plats creux
Plats creux moyens	Grands plats
Assiettes de table	Assiettes à dessert
Assiettes à soupe	Plat ovale

Fig. 6c Des supports supplémentaires peuvent être enclenchés dans le panier du bas (I). Des plateaux supplémentaires peuvent être abaissés dans le panier supérieur (II).

Français

Fig. 7a Respectez l'organisation de l'emplacement de la coutellerie dans le panier à coutellerie. Voir le tableau suivant pour les désignations possibles.

① Cuillères à soupe ② Fourchettes ③ Couteaux ④ Petites cuillères ⑤ Cuillères à dessert ⑥ Cuillères de service ⑦ Fourchettes de service ⑧ Louche à soupe

Fig. 7b Le plateau à couverts peut être ajusté selon vos besoins.

1. Position standard, les deux moitiés inclinées
   II. Moitié gauche à plat, moitié droite inclinée
   III. Les deux moitiés à plat, la moitié droite surélevée
   IV. Gauche à plat, droite ouvert, moitié droite superposée à la moitié gauche
   V. Gauche à plat, droite ouverte, moitié droite retirée

Fonctionnement

Processus de nettoyage

Fig. 8 Respectez les étapes suivantes pour commencer le cycle de lavage :

1. Préparer le lave-vaisselle. Chargez le panier du lave-vaisselle.
2. Ajoutez le détergeant ou le produit de rinçage. Veillez à ce que le robinet/alimentation d'eau soit ouvert, que la machine soit branchée au secteur et que la porte soit correctement refermée.
3. Appuyez sur le bouton « Marche/ Arrêt » pour allumer le lave-vaisselle.
4. Et sélectionnez votre programme, voir la section Sélection de programme.

Remarque:

Si seulement un panier est utilisé, vous pouvez éteindre la zone de rinçage inutilisée. Appuyez sur le bouton de sélection de zone de rinçage pour sélectionner la zone désirée. Observez les indicateurs qui.

1. Appuyez sur le bouton▶11. Pour arrêter le processus appuyez à nouveau sur le bouton▶11

Français

1. Pour commencer le processus de lavage, appuyez sur les boutons de retardateur ou . Appuyez sur ces dernier plusieurs fois pour définir les heures de délai de démarrage. Le délai peut être de 1 heure à 24 heures (pas d'heure). Appuyez ensuite sur le bouton Démarrer/Pause. Le lave-vaisselle commence le cycle de nettoyage lorsque la durée du retardateur est écoulée.

Remarque:

Les voyants du programme indiquent l'état du lave-vaisselle :

- Voyant du programme allumé : veille ou pause

1. Lorsque le cycle de lavage est terminé, le lave-vaisselleémet un bip pendant 8 secondes, puis s'arrête.

- Arrêtez l'appareil avec le bouton Marche/Arrêt et coupez l'arrivée d'eau.

- Ouvrez la porte du lave-vaisselle

Avertissement

Il est dangereux d'ouvrir la porte durant un cycle de lavage, car l'eau chaude peut vous brûler.

- Patientez quelques minutes avant de vider le lave-vaisselle pour éviter la manipulation de vaisselle et ustensiles tant qu'ils sont encore chauds. De plus, ils sècheront mieux.

- Videz le lave-vaisselle.

Changer le programme de lavage

Le programme de lavage peut être changé lorsque le lave-vaisselle ne fonctionne que pendant peu de temps. Autrement, le détergent peut avoir déjà été libéré, et l'appareil peut avoir déjà vidé l'eau de lavage.

Appuyez sur le bouton «▶II» (Marche/Pause) pour mettre la machine en état de veille,

• Appuyez sur le Bouton de sélection de programme P plus de trois secondes. Changez le programme sur le réglage du cycle souhaité
• Appuyez à nouveau sur le bouton «▶11» (Marche/Pause) pour continuer le cycle de lavage

Remarque:

Si la porte est ouverte durant le lavage, la machine se mettra sur pause. Lorsque la porte est refermée et la machine continuera de fonctionner 10 secondes plus tard.

Pausez le cycle de lavage

- Si un plat a été oublié, le processus peut être pausé et il peut être rajouté, mais veillez à ce que le compartiment du détergent ne soit pas déjà ouvert.

1. Ouvrez à peine la porte pour pauser le cycle de lavage.
2. Après que les jets d'eau s'arrêtent de fonctionner, la porte peut être totalement ouverte.
3. Ajoutez les plats oubliés.
4. Refermez la porte et le lave-vaisselle continuera de fonctionner 10 secondes plus tard

Verrou enfants

• Le verrou enfants peut être activé pendant que lave-vaisselle est en fonctionnement, ou après l'écoulement du délai du retardateur.
• Appuyez sur les boutons du retardateur △ ∇ multanément pendant 3 secondes. Tous les boutons du lave-vaisselle sont alors verrouillés et le voyant 🔍 correspondant est allumé. Pour désactiver le verrou enfants, appuyez sur les deux boutons pendant 3 secondes de nouveau.

Français

Fig. 9 Selection du programme
Respectez le tableau suivant pour sélectionner le programme pertinent selon vos besoins.

Programme	Informations et objectif	Description du cycle	Détergent Pré/Principal	Durée du cyle en min	Consom- mation d'énergie en kWh	Consom- mation d'eau en litre	Produit de rin-çage
Auto	Détection de puissance de lavage auto, qui peut détecter si la vaisselle est légèrement, normalement ou très sale, avec ou sans aliments séchés.	Prélavage (45 °C)Lavage auto (45-55 °C)RinçageRinçage (65 °CSéchage	5/30 g(ou 2 pièces)	150 0.9	-1.3 11-15		★
Normal	Pour de la vaisselle normalement sale, comme les casseroles, les assiettes, les verres et les poêles peu sales.	Prélavage (45 °C)Lavage 55 °CRinçageRinçage 65 °CSéchage	5/30 g(ou 2 pièces)	185 1.3	13.5		★
Intensive	Pour la vaisselle très sale, et les casseroles, poêles, assiettes, etc. normalement sales avec des résidus secs.	Prélavage 50 °CLavage 60 °CRinçageRinçageRinçage 70 °CSéchage	5/30 g(ou 3 in 1)	175 1.6	17.5		★
Glass	Pour la vaisselle et les verres peu sales.	PrélavageLavage (45 °CRinçage (65 °CSéchage	5/30 g(ou 2 pièces)	130 0.9	13		★
ECO(*EN 50242)(Öko)	Cela est le programme standard; il convient pour nettoyer les couverts normalement sales et il est le programme le plus efficace en regard de la consommation énergétique et d'eau pour ce type de couverts.	PrélavageLavage 45 °CRinçage 65 °CSéchage	5/30 g(ou 2 pièces)	195 0.93	10		★
90 min.	Pour la vaisselle normalement sale nécessitant un lavage rapide.	Lavage (65 °C)RinçageRinçage (65 °CSéchage	35 g(ou 1 pièce)	90 1.35	12.5		★
Rapid	Un rinçage rapide pour la vaisselle légèrement sale, sans séchage.	Rinçage 45 °CRinçage 50 °CRinçage 55 °C	25 g 30	0,75 11	-

Clause :

* EN 50242: Ce programme est un cycle de test. Les données du test de comparaison conformément à EN 50242, sont comme suit :

• Capacité : 14 réglages
• Panier à vaisselle supérieur: Roues supérieures sur rail
• Glansmiddelinstelling: 6
• La consommation en: mode arrêt est de 0,45 W mode marche est de 0,49 W

Durée avant mise hors-tension automatique : La machine s'éteindra automatiquement 30 minutes après la fin du programme.

Français

Nettoyage et entretien

Avertissement

• Lors du nettoyage, ne jamais utiliser de solvants ou des matériaux abrasifs, des brosses dures, des objets métalliques ou pointus. Les solvants sont dangereux pour la santé humaine et peuvent ronger les éléments en plastique, alors que des mécanismes et des outils de nettoyage agressifs peuvent rayer les surfaces.
• Nettoyez les surfaces extérieures de l'appareil avec un chiffon humide et puis essuyez-les soigneusement. Assurez-vous qu'aucun liquide ne pénètre à l'intérieur de l'appareil (par exemple, par le bouton).
• Nettoyez le contour de la porte avec uniquement un chiffon doux, chaud et humide. Afin d'éviter la pénétration d'eau dans le verrouillage de la porte et des composants électriques, n'utilisez aucun type de détergent vaporisateur.

Nettoyage de l'assemblage du filtre

Le filtre empêche les gros résidus de nourriture ou d'autres détritus de pénétrer dans la pompe. Vérifiez les filtres en cas de blocage chaque fois que le lave-vaisselle est utilisé.

Fig. 10 Le système du filtre consiste d'un filtre à grosses mailles, un plat (Filtre principal) et un micro filtre (petites mailles).

• Filtre principal A: Les particules de nourriture et de saleté retenues par ce filtre sont pulvérisées par un jet d'eau spécial et lavés pour évacuation.
• Micro filtre B: Ce filtre retient les résidus de saleté et de nourriture dans l'emplacement du siphon et les empêche d'être déposés sur la vaisselle durant le cycle de lavage.
• Filtre grosses mailles C: Les plus gros détritus, tels les morceaux d'os ou de verre pouvant bloquer l'évacuation sont retenus par le filtre à grosses mailles. Pour retirer les détritus pris par le filtre, pincez légèrement le bouchon sur le haut du filtre et retirez-le.

Démontez et nettoyez le filtre en respectant les étapes suivantes :

• Tournez le bouchon du filtre (filtre C) dans le sens inverse des aiguilles d'une montre et retirez l'assemblage entier du filtre.
  • Retirez les filtres B et C.
  • Retirez le filtre C.
  • Lavez les filtres sous le robinet.
• Remettez-les en faisant l'inverse. Veillez à ce que l'assemblage du filtre soit correctement placé.

Remarque

Ne pas utiliser le lave-vaisselle sans que le système de filtre soit installé.

Nettoyage des jets d'eau

Fig. 11 Les jets d'eau peuvent être facilement retirés pour un nettoyage régulier des embouts, afin d'éviter d'éventuels blocages.
- Prenez le jet d'eau par le milieu, tirez-le vers le haut et retirez-le.
• Lavez les jets sous un robinet d'eau
- Remettez-les soigneusement en place et veillez à ce que les jets d'eau soient correctement fixés et puissent tourner librement.

Français

Codes d'erreurs

Code Signification Causes possibles
€1 Durée	d'arrivée plus longue	Robinets fermésArrivée d'eau limitéePression d'eau trop faible
€4	Débordement	Un élément du lave-vaisselle fuit

Dépannage

En cas de problèmes pendant le fonctionnement, veuillez consulter le tableau suivant. Si les problèmes ne peuvent pas être résolus tels indiqués dans Solutions, veuillez contacter votre fabricant.

Problème Causes possibles Solution
L'appareil ne fonctionne pas	Alimentation interrompue•Vérifiez la source d'alimentation
	Pression d'eau trop faible	Assurez-vous que l'arrivée d'eau est correctement connectée et que le robinet est ouvert
	La porte de la machine à laver est mal fermée.	Vérifiez que la porte est correctement fermée
L'eau n'est pas pompée hors du lave-vaisselle	Le tuyau d'évacuation est obstrué	Vérifiez le tuyau d'évacuation
	Le filtre est obstrué•Vérifiez et lavez le filtre
	L'évier de la cuisine est bouché	Vérifiez que l'eau s'écoule bien dans l'évier, et appelez un technicien en cas de problème
Résidus dans le fond	Détergent incorrect	Utilisez seulement un détergent spécial pour lave-vaisselle
	Produit de rinçage débordé	Essuyez les débordements de produit de rinçage
Intérieur du compartiment taché	Du détergent avec colorant a été utilisé	Utilisez seulement du détergent non coloré
Film blanc sur la surface intérieure du compartiment	L'eau est forte en minéraux	Nettoyez régulièrement l'intérieur avec une éponge humide
Tâches de rouille sur la coutellerie	La coutellerie n'est pas en matériaux inoxydable	Ne pas nettoyez ces éléments dans la machine à laver
	Aucun programme lancé après remplissage des sels	Lancez toujours un programme rapide après remplissage des sels
	Le couvercle du compartiment à adoucissant mal fermé	Vérifiez et fermez-le hermétiquement

Français

Problème Causes possibles Solution
Bruits de chocs dans le compartiment	Les jets d'eau butent dans un élément du panier	Interrompez le programme et réorganisez les éléments
Bruits de cliquetis • De la vaisselle se déplace dans le compartiment
Bruits de chocs dans les tuyaux d'eau	Cela est entraîné par l'installation particulière des tuyaux ou un croisement	Cela n'influence pas le bon fonctionnement du lave-vaisselle
La vaisselle n'est pas propre	Vaiselle mal chargée • Réorganisez la vaisselle
	Les jets d'eau sont bloqués
	Pas assez de détergent • Ajoutez du détergent
	Le programme n'est pas assez puissant	Choisissez un autre programme
	Le filtre est sale ou inséré incorrectement	Nettoyez le filtre et assurez-vous qu'il est bien inséré
Pellicule pale sur le verre	Trop de détergent • Utilisez moins de détergent et choisissez le cycle le plus court pour nettoyer les verres
Taches noires ou grises sur la vaisselle	Des ustensiles d'aluminium ont frotté sur la vaisselle	Utilisez un nettoyant légèrement abrasif
Il reste du détergent dans les compartiments de distribution	Les compartiments de distribution sont obstrués	Réorganisez la vaisselle
La vaisselle n'est pas sèche	Chargement incorrect
	Le niveau de produit de rinçage est trop bas	Augmentez le niveau de produit de rinçage
	Vaiselle retirée trop tôt • Ne retirez pas la vaisselle immédiatement après nettoyage.

Caracteristiques

Consommation énergétique 1760 - 2100 W

Tension nominal / Fréquence 220 - 240 V ~ 50 Hz

Pression d'eau (écoulement d'eau) 0.4 - 10 bar (0.04 - 1 MPa)

• Ceci est un Lave-vaisselle
• Le test Erp a été réalisé selon EN50242:2008+A11, (EU) 1016/2010 & (EU) 1059/2010
- Voir site web ci-dessus pour de plus amples détails techniques ou contactez le fabricant pour recevoir une fiche technique www.koenic-online.com

a	Nom du fournisseurNom du marque	ImtronKOENIC
b	Référence du modèle KDW 60131 A2 BU
c	Capacité nominale, en nombre de couverts standard, correspondant au cycle de lavage standard	14
d	Classe d'efficacité énergétique, A++
e	Label écologique de l'Union européenne Oui
	Consommation d'énergie annuelle (AE C) en kWh par an	Consommation d'énergie de 266 kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
f
g	Consommation d'énergie (Ei) du cycle de lavage standard;	0,93 kWh
h	Consommation d'électricité en mode arrêt et en mode laissé sur marche (Po et P)	P0: 0,45 WP1: 0,49 W
	Consommation d'eau annuelle (Aw C) en litres par an	Consommation d'eau de 2800 litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation l'appareil.
i
j	Classe d'efficacité de séchage A
	Mention indiquant que le «programme standard» est le cycle de lavage standard auquel se rapportent les informations qui figurent sur l'étiquette et sur la fiche, que ce programme convient au lavage d'une vaisselle normalement sale et qu'il constitue le programme le plus efficace en termes de consommation combinée d'énergie et d'eau;	ECO 45 °C
l	La durée du programme correspondant au cycle de lavage standard, exprimée en minutes et arrondie à l'entier le plus proche;	195 min
m	Durée du mode laissé sur marche (T1), dans le cas où le lave-vaisselle ménager est équipé d'un système de gestion de la consommation d'électricité	30 min
n	Émissions acoustiques dans l'air, exprimées en dB(A) re 1 pW	47 dB(A)
o	Si le lave-vaisselle ménager est intégrable Oui
Scheda prodotto
a	Nome del fornitoreMarchio del fornitore	ImtronKOENIC
b Identificatore del modello KDW 60131 A2 BU
c	Capacità nominale, espressa in numero di coperti standard, per il ciclo standard di lavaggio	14
d La classe di elicenza energetica A++
e Marchio UE di qualità ecologica Si
f	Consumo annuo di energia (AE C) in kWh/anno	Consumo energetico 266 kWh all'anno, basato su 280 cicli di lavaggio standard con acqua fredda e consumo dei modi a basso consumo energetico. Il consumo elettivo dipende dalle modalità di utilizzo dell'apparecchio
g	Consumo energetico (E,) del ciclo di lavaggio standard	0,93 kWh
h	Consumo energetico nei modi spento e lasciato acceso (P。e P)	Po: 0,45 WP1: 0,49 W
i	Consumo annuo di acqua (AW C) in litri/anno «C	Consumo di acqua 2800 litri/anno, basato su 280 cicli di lavaggio standard. Il consumo elettivo dipende dalle modalità di utilizzo dell'apparecchio.»;
j Classe di elicenza di asciugatura A
k	Indicazione che il «programma standard» è il programma standard di lavaggio al quale fanno riferimento le informazioni dell'etichetta e della scheda, che questo programma è adatto per lavare stoviglie che presentano un grado di sporco normale e che è il programma più eliciente in termini di consumo combinato di energia e acqua	ECO 45 °C
l	Durata del programma per il ciclo di lavaggio standard espressa in minuti e arrotondata alla cifra intera più vicina	195 min
m	Durata del modo lasciato acceso, (Ti) se la lavastoviglie per uso domestico è dotata di sistema di gestione dell'energia	30 min
n	Emissioni di rumore aereo espresse in dB(A) re 1 pW	47 dB(A)
o Se si tratta di un modello da incasso Sì

Nederlands
