Producttype	Inbouwvaatwasser (integreerbaar)
Merk	Koenic
Model	KDW 60131 A2 BU
Capaciteit	14 couverts
Energielabel	A++
Jaarlijks energieverbruik	266 kWh/jaar (gebaseerd op 280 standaard cycli)
Jaarlijks waterverbruik	2800 L/jaar (gebaseerd op 280 standaard cycli)
Energieverbruik per cyclus (ECO)	0,93 kWh
Waterverbruik per cyclus (ECO)	10 L
Duur van ECO-programma	195 minuten
Elektrisch vermogen	1760 - 2100 W
Spanning / Frequentie	220 - 240 V ~ 50 Hz
Waterdruk	0,4 - 10 bar (0,04 - 1 MPa)
Geluidsniveau	47 dB(A)
Afmetingen (B x H x D)	Ongeveer 60 x 85 x 60 cm (standaard inbouw)
Wasprogramma's	Auto, Normal, Intensive, Glass, ECO, 90 min, Rapid
Speciale functies	Uitgestelde start (1-24 u), kinderslot, spoelzone selectie
Manden	Bovenmand in hoogte verstelbaar, bestekmand, ondermand
Veiligheid	Automatische uitschakeling, overloopbeveiliging (code E4)
Installatie	Aansluiting koud of warm water (max 60 °C), afvoer, elektrische voeding
Onderhoud	Regelmatig reinigen van filters, sproeiarmen en afdichtingen
Garantie	Fabrieksgarantie (zie garantiekaart)

Veelgestelde vragen - KDW 60131 A2 BU Koenic

Hoe installeer ik de vaatwasser?

Plaats het apparaat in de buurt van een watertoevoer, afvoer en stopcontact. Gebruik nieuwe slangen voor de watertoevoer (3/4 inch) en afvoer. Sluit koud of warm water aan (max 60 °C). Sluit de stroomkabel aan. Stel waterpas en bevestig met de meegeleverde schroeven.

Hoe voeg ik regeneratiezout toe?

Verwijder de ondermand, draai de dop van het zoutreservoir los. Giet vóór het eerste gebruik 1 L water en voeg vervolgens ongeveer 1 kg speciaal vaatwaszout toe met behulp van de trechter. Draai de dop stevig vast. Start onmiddellijk een snel programma om corrosie te voorkomen.

Hoeveel afwasmiddel gebruiken?

Vul het hoofdcompartiment (30 g) en eventueel het voorwasvak (5 g) afhankelijk van het programma. Gebruik alleen speciaal vaatwasmiddel. Sluit het deksel tot het vastklikt.

Hoe stel ik de glansspoelmiddel in?

Open het glansspoelmiddelvak, giet tot aan de markering (max 110 ml). De dosering kan worden ingesteld op 6 niveaus (standaard 4). Gebruik een muntstuk om de draaiknop te bedienen.

Wat te doen als het apparaat niet start?

Controleer de stroomtoevoer, of de deur goed gesloten is en of de waterkraan open staat. Als het waterinlaatlampje knippert, is de druk onvoldoende of is de kraan dicht.

Hoe foutcodes interpreteren?

E1 : te lange vultijd (controleer kraan en druk). E4 : overstroming (mogelijke lekkage, controleer aansluitingen). Raadpleeg de codetabel in de handleiding.

Hoe de filters reinigen?

Draai de filterdop tegen de klok in, verwijder het geheel. Was de filters onder stromend water. Monteer in omgekeerde volgorde. Gebruik nooit zonder filters.

Wat is de maximale capaciteit?

14 standaard couverts. Niet overladen voor een effectieve wasbeurt. Volg de laadinstructies in de handleiding.

De vaatwasser maakt lawaai tijdens het wassen, is dat normaal?

Kloppende geluiden kunnen komen van verkeerd geplaatst servies. Herschik de onderdelen. Geratel kan komen van servies dat beweegt. Als de geluiden aanhouden, controleer of de sproeiarmen vrij kunnen draaien.

Hoe gebruik ik de uitgestelde start?

Nadat u het programma hebt geselecteerd, drukt u herhaaldelijk op de knoppen △ of ∇ om een vertraging van 1 tot 24 uur in te stellen. Druk vervolgens op Start/Pauze. De cyclus start na de ingestelde vertraging.

GEBRUIKSAANWIJZING KDW 60131 A2 BU Koenic

Vaatwasmiddel toevoegen

Veiligheidsinstructies

• Dit apparaat kan onder toezicht en na uitleg over het veilige gebruik van het apparaat, en nadat zijn zich bewust zijn van de mogelijke gevaren, worden bediend door kinderen ouder dan 8 jaar.
• Kinderen mogen niet met het product spelen.
• Reiniging en onderhoud dienen niet uitsluitend uitgevoerd te worden door kinderen ouder dan 8 jaar en onder toezicht.
• Dit product is ontworpen voor het wassen van maximaal 14 plaatsinstellingen.
• De deur mag niet in de geopende stand worden achtergelaten, omdat dit een struikelgevaar kan zijn.
• Volg de instructies op voor het vullen van de vaatwasser.

Waarschuwing: Messen en andere artikelen met scherpe punten moeten met de punt naar beneden of liggend in de korf worden geladen.

VeiligheidsinstructiesVeiligheidsinstructies

• Het product is ontworpen voor de bereiding van normale hoeveelheden thuis of in huishoudelijke niet-commerciële omgevingen zoals personeelskeukens in winkels, kantoren, boeren- en kleine bedrijven of door gasten bij een bed&brakfast, kleine hotels en soortgelijke verblijfsomgevingen.
• De vaatwasser heeft ventilatieopeningen in de onderkant. Deze openingen mogen niet worden belemmerd door een tapijt.
• Een beschadigde stroomkabel dient uitsluitend te worden vervangen door bevoegde onderhoudsinstanties om gevaar te voorkomen.
• Volg de aanwijzingen in het hoofdstuk Reiniging en zorg.

Nederlands

Veiligheidsinstructies

• Lees deze gebruikershandleiding voor het eerste gebruik aandachtig door en geef het met het product door. Neem de waarschuwingen die op het product en in deze gebruikershandleiding staan vermeld, in acht. De waarschuwingen bevatten belangrijke informatie voor uw veiligheid en voor het gebruik en onderhoud van het apparaat.
• Gebruik het product uitsluitend voor het beoogde gebruik en met de aangeraden accessoires en onderdelen. Oneigenlijk gebruik of een verkeerde bediening kan leiden tot risico's op gevaar.
• Laat het apparaat nooit zonder toezicht als het is ingeschakeld.
• Probeer onder geen beding om het product (bijv. bij schade aan de stroomkabel, als het product is gevallen, enz.) zelf te repareren. Voor onderhoud en reparaties dient u contact op te nemen met een geautoriseerde servicedienst.
• De netspanning dient overeen te komen met de informatie die staat vermeld op het kenplaatje van het apparaat.
• Vermijd schade aan de stroomkabel door knikken of contact met scherpe hoeken.
• Houd dit apparaat, met inbegrip van de stroomkabel en de stekker, uit de buurt van alle hittebronnen, zoals bijvoorbeeld ovens, kookplaten en andere hitteproducerende apparaten/voorwerpen.
• Verwijder de stroomkabel uit het stopcontact door aan de stekker te trekken. Niet aan het snoer trekken.
• Koppel het apparaat los van het voedingsnet als het apparaat niet in gebruik is of als er sprake is van storingen en alvorens accessoires te verbinden of te verwijderen en voor elke reinigingshandeling.
• Gebruik dit apparaat uitsluitend op droge plaatsen en binnen, niet geschikt voor gebruik buiten.

• Dit product is niet geschikt voor commercieel gebruik. Het is alleen ontworpen voor huishoudelijk gebruik.

• Volg de meegeleverde instructies op voor de installatie.

• Dit product wordt aangesloten op de hoofdwaterleiding. Let op de minimale en maximale toegestane inlaatdruk van het water, zie het hoofdstuk Technische gegevens. Let op alle instructies over de installatie van de afneembare slangsets en gebruik nieuwe slangsets voor de installatie. Gebruik geen oude slangsets opnieuw.

Nederlands

Gefeliciteerd!!

Bedankt voor uw aankoop van een KOENIC product. Lees het zorgvuldig en bewaar het voor toekomstig gebruik.

Beoogd gebruik

Dit product is uitsluitend bedoeld voor het reinigen van bestek en vaat dat vaatwasserbestendig of geschikt voor vaatwassers is. Elk ander gebruik kan tot schade aan het product of tot letsel leiden. Dit product is ontworpen voor huishoudelijk gebruik en is niet voor commercieel gebruik bestemd. Imtron GmbH aanvaardt geen aansprakelijkheid voor schade aan het product, schade aan eigendommen of lichamelijk letsel als gevolg van onzorgvuldig of oneigenlijk gebruik van het product, of gebruik van het product die niet voldoet aan het doel opgegeven door de fabrikant.

Voor het eerste gebruik

Verwijder het apparaat en de accessoires voorzichtig uit de verpakking. Het is aangeraden om de originele verpakking te bewaren voor opslag. Als u de originele verpakking wenst weg te gooien, dient u dit in overeenkomst met de wettelijke bepalingen te doen. Voor vragen over de correcte wijze van afvalverwerking, kunt u contact opnemen met uw lokale afvalverwerkingscentrum.

Controleer de inhoud van de verpakking op compleetheid en schade. Indien de inhoud incompleet of beschadigd is, dient u direct contact op te nemen met uw lokale verkooppunt.

Raadpleeg het hoofdstuk Reiniging en zorg nadat u de verpakking heeft verwijderd.

Gooi dit apparaat niet weg bij het huisafval. Lever het in bij een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met uw detailhandelaar of met de lokale autoriteiten voor meer informatie.

Inhoud

1 x Vaatwasser

1 x Handleiding

1 x Garantiekaart

Onderdelenlijst

A Bedieningspaneel

Al Aan/Uit toets

A2 Glansmiddel indicator

A3 Waterontharder (zout) indicator

A4 Wateraansluiting indicator

A5 Digitaal display

A6 Programma display

A7 Programma keuzetoets P

A8 Spoelzone keuzetoets

A9 ▶11 Start/Pause -toets

A10 Kinderslot indicator

All Spoelzone indicatoren

A12 Timer toetsen

B Handvat

c Deur

D Besteklade

E Bovenste vaatkorf

F Onderste vaatkorf

G Vulcompartiment

Wasmiddel, tablet/poeder-reservoir

G1 Afdekking

G2 Compartiment voor de hoofdwas

G3 Vergrendeling

G4 Compartiment voor de voorwas

Glansmiddelreservoir

G5 Vulindicator

G6 Glansmiddelreservoir

H Binnenin

H1 Zoutreservoir

H2 Wateruitloop met filterset

H3 Boven en onder sproeiarmen

Achterzijde

Netsnoer met stekker

J Afvalwaterslang (voorgemonteerd)

K Slang voor toevoer van water (voorgemonteerd)

Accessoires

Trechter (niet getoond)

Installatie

Fig. De vaatwasser dient geïnstalleerd te worden in de nabijheid van een watervoorziening, een afvoer en elektrische aansluiting.

Opgelet

Na het uitpakken opent u de deur en verwijdert u alle transportbescherming uit de korven en sproeiarmen. Zorg dat de sproeiarmen vrij kunnen draaien.

Opmerking:

Contoleer het meegeleverde montagemateriaal, beugels, schroeven en klittenband om het sierpaneel etc. vast te maken.

Let op de installatie afmetingen.

• Een plaats dichtbij een gootsteen wordt aanbevolen zodat de vaatwasser makkelijker aangesloten kan worden op het water en de afvoer.
• Achterop één of beide zij kastjes, dienen uitsparingen van 80 x 100 mm gemaakt te worden voor water, afvoer en elektrische aansluiting (A).
  Als de vaatwasser in een hoek wordt geïnstalleerd dient er een minimale afstand van 50 mm tussen de geopende deur en de omringende kasten aangehouden te worden.
  De veren van de deur van de vaatwasser zijn juist afgesteld in de fabriek.

- Draai de stelschroeven aan beide kanten om de kracht van de veren te verhogen/verlagen. Zie de afbeelding naast de schroeven.

- De veren zijn juist afgesteld wanneer de volledig geopende deur horizontaal blijft staan en volledig omhoog bewogen kan worden door er zachtjes aan te trekken.

Bevestig de condensstrip onder het werkblad. Zorg dat deze aansluit bij de voorkant van het aanrecht.

De vaatwasser moet op de afvoer worden aangesloten.

1. De slang is al op de afvalwateraansluiting aangesloten. Snij de binder los en wikkel de slang af.

2. Sluit het uiteinde aan op een afvoerpijp (optie A of B). Let op de max. hoogte van het uiteinde van de slang.

Opmerking:

Een geschikte slanghouder is als optionele accessoire te verkrijgen.

Sluit de wateraansluiting met behulp van de voorgemonteerd slang aan op de waterleiding (3/4 inch) en zorg ervoor dat deze stevig is aangedraaid. Het is mogelijk om de vaatwasser aan te sluiten aan een warmwateraanvoer. Indien u dit doet, zorg er dan voor dat de maximumtemperauur de 60°C niet overschrijdt. Hogere temperatuur kan de reiniging beïnvloeden.

Opmerking:

Als de waterleidingen nieuw zijn of voor een langere tijd niet zijn gebruikt, laat het water lopen om er voor te zorgen dat het water helder en zuiver is. Als deze voorzorgsmaatregel niet wordt genomen, bestaat het risico dat de waterinlaat geblokkeerd en het toestel beschadigd raakt.

Nederlands

7 Steek de stekker in het stopcontact.
8 De vaatwasser dient geplaatst te worden in de installatiepositie zodat hij absoluut waterpas staat.

• De achterste pootjes kunnen versteld worden in hoogte door aan de middelste Phillips schroef te draaien (Pos. A). Zie de afbeelding naast de schroef (OMHOOG: de achterkant gaat omhoog, OMLAAG: de achterkant gaat omlaag).
• De voorste pootjes kunnen handmatig versteld worden door ze te draaien.
• Controleer de horizontale stand met een waterpas op horizontale en verticale oppervlakken in het interieur van de vaatwasser en de deur.

9 Zet de vaatwasser op de uiteindelijke plaats.
10 De Vaatwasser dient vastgezet te worden met schroeven in de montage positie.

I. Houten aanrecht: Plaats de montagebeugel bovenop de uitsnedes. Schroef nu de montagebeugel aan de onderkant aan het aanrecht vast.

II. Natuurstenen aanrecht: Verwijder de kunststof kap van de zijkanten van de vaatwasser (deur open). Bevestig de vaatwasser met de schroeven door de openingen van de kastjes links en rechts van de vaatwasser.

Opmerking:

Controleer voordat u het product voor de eerste keer gebruikt of alle wateraansluitingen van het product correct zijn afgedicht en zowel op het apparaat als op het waterleidingnet zijn aangesloten. Controleer alle aansluitingen regelmatig om mogelijke lekkage te voorkomen.

Voorbereiding

Het zoutreservoir vullen

Fig. 2 Afhankelijk van de hardheid van uw leidingwater (hardheidsgraad) gebruik extra zout (waterontharder). Volg altijd de instructies van het zout op.

• Verwijder de mand en schroef vervolgens de dop van het zoutreservoir eraf.
• Vul vóór de eerste vaatwas 1,5 liter water in het zoutreservoir van uw machine.
• Steek het uiteinde van de meegeleverde trechter in de opening van het zoutreservoir en vul deze met ongeveer 1,5 kg zout. Het is normaal dat een kleine hoeveelheid water uit het zoutreservoir komt.
• Na het vullen van het reservoir, schroef de dop stevig linksom terug.
• Direct na het vullen van het zout in het zoutreservoir moet een wasprogramma gestart worden (we stellen het snelprogramma voor). Anders kan het filtersysteem de pomp of andere belangrijke onderdelen van de machine door het zoute water beschadigd raken, waardoor de garantie komt te vervallen.

Opmerking:

Afhankelijk van hoe goed het zout oplost, kan het controlelampje voor het zout nog steeds branden, zelfs als het zoutreservoir is gevuld.

Nederlands

Waarschuwing

• Gebruik alleen zout speciaal ontwikkeld voor het gebruik in vaatwassers! Elke andere soort zout die niet specifiek ontwikkeld is voor gebruik in een vaatwasser, vooral tafelzout, zal de waterwasser beschadigen. In het geval van schade veroorzaakt door het gebruik van ongeschikt zout, geeft de fabrikant geen garantie en is niet aansprakelijk voor de veroorzaakte schade.
• Als er zout gemorst is, moet een snelprogramma worden gedraaid om het overtollige zout te verwijderen.
• Vul uitsluitend met zout net vóór het starten van één van de volledige wasprogramma's. Hierdoor wordt voorkomen dat zoutresten of zout water, die gemorst kunnen zijn, voor een langere tijdsperiode op het oppervlak van de machine achterblijven, wat tot corrosie kan leiden.
• Het zoutreservoir mag alleen worden bijgevuld als het controlelampje voor het zout in het bedieningspaneel gaat branden.

Instellen zoutverbruik

Fig. 3 De instelmodus activeren: Sluit

de deur binnen 60 seconden na het inschakelen, druk op en houd de knop "▶(start/pauze)" voor 5 seconden ingedrukt, de machine zal in de instelmodus schakelen, wat aangegeven wordt door de afwisselende knipperende indicatielampjes en .S

Het zoutverbruik instellen: Druk op de knop "►(start/pauze)" om de juiste instelling volgens uw locatie te selecteren. Volg onderstaande tabel om de juiste instelling te vinden.

Waterhardheidsgraad		Instelling
°dH1)	mmol/l2)
0-5 0-0,9	4 H1
6-11 1,0-2,0 H2
12-17 2,1-3,0 H3*
18-22 3,1-4,0 H4
23-34 4,1-6,0 H5
35-55 6,1-9,8 H6

Het product zal automatisch de instelmodus 5 seconden na de laatste instelling verlaten.

Opmerking:

^1) Duitse hardheidsgraad van het water
2) millimol, internationale eenheid voor waterhardheid
*) fabrieksinstelling Neem contact op met uw waterleidingbedrijf voor informatie over de hardheid van het water.

Nederlands

Vaatwasmiddel toevoegen

Fig. 4 De dispenser moet vóór het begin van elke wasprogramma opnieuw worden gevuld.

Volg de instructies bij het vaatwasmiddel voor de juiste hoeveelheid.

• Druk op de ontgrendelingsknop. Het deksel springt open.
• Voeg altijd het vaatwasmiddel vlak voor het starten van de vaatwasmachine toe, anders kan het vochtig worden en zal het niet goed oplossen.
- Als de vaat erg vuil is, plaatst u een extra dosis vaatwasmiddel in het voorwasmiddelvak. Dit voorwasmiddel zal tijdens de voorwasgang worden gebruikt.
a) Wasmiddelvak voor de hoofdwas. b) Wasmiddelvak voor de voorwasgang.
- Sluit het deksel en druk totdat deze vastklikt.

Let op het verschil van beide vakken:

Opmerking:

Gebruik alleen vaatwasmiddel speciaal gemaakt voor gebruik in vaatwassers. Houd uw vaatwasmiddel fris en droog.

Het glansmiddelreservoir vullen

Fig. 5 Uw vaatwasser is ontwikkeld om glansmiddel te gebruiken dat vrijkomt tijdens de laatste spoeling om te voorkomen dat waterdruppels op de vaat worden gevormd.

- Om het reservoir te vullen, open de dop en giet het glansmiddel in het reservoir totdat de niveau-indicator helemaal zwart wordt. Het volume van het glansmiddelreservoir is ongeveer 110 ml.

• Om het reservoir te openen, draai de dop naar de "open"-pijl (links) en til het eruit.
  • Giet het glansmiddel voorzichtig niet te vol in het reservoir.

Indicator Staat
	Vol
	34 vol
	12 vol
	14 vol
	Leeg

- Verzegel de dop door deze in lijn met de "open"-pijl aan te brengen en naar de "gesloten"-pijl (rechts) te draaien.

Opmerking:

Vul nooit het glansmiddelreservoir met andere middelen (bijv. vaatwasserreinigingsmiddel, vloeibaar vaatwasmiddel). Dit zal het apparaat beschadigen.

• Het glansmiddel wordt automatisch tijdens de laatste spoeling gedoseerd, zodat grondig spoelen, en vlekke- en streeploos drogen gegarandeerd wordt.
• Als het glansmiddelreservoir leeg is zal het lampje van het glansmiddel rood oplichten.

Stel het glansmiddelreservoir in

De dosering kan op 6 niveaus worden ingesteld. Standaard niveau is 4. Deze stand wordt aanbevolen.

Opmerking:

• Stel een hoger niveau in als er vlekken achterblijven op de borden.
• Stel een lager niveau in als er een sluier of strepen achterblijven op de borden.
• Gebruik een muntje om de instelling te wijzigen.

Nederlands

De vaatwassermand vullen

• Reinig uitsluitend borden en bestek die vaatwasserbestendig en geschikt voor vaatwassers zijn. Volg de instructies van de fabrikanten.
• Schraap eventuele grote hoeveelheden etensresten eraf. Week aangebakken etensresten in de pannen in. Het is niet nodig om de vaat aft e spoelen onder stromend water.

• Plaats artikelen op de volgende manier in de vaatwasser:

• Artikelen zoals kopjes, glazen, potten/pannen, enz. naar beneden gericht.

• Gebogen artikelen of met uitsparingen moeten schuin worden geladen zodat het water kan weglopen.

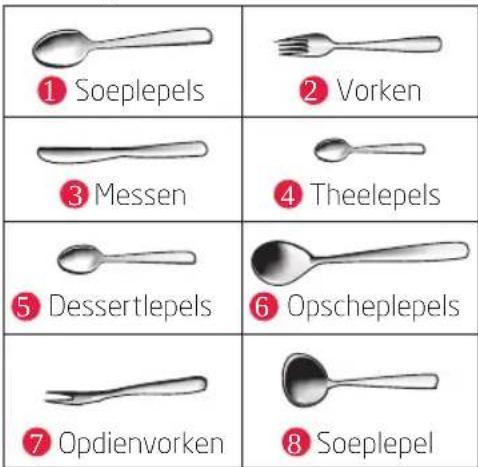

• Al het bestek wordt veilig gestapeld en kan niet omvallen.
• Al het bestek wordt zodanig geplaatst zodat de sproeiarmen tijdens het wassen vrij kunnen draaien.
• Zet kleine vaat, bijv. lichte en delicate spullen zoals schotels, kopjes, glazen, dessertschaaltjes etc. in de bovenste korf.
• Zet grote en zware vaat, zoals borden, schalen, pannen, kommen etc. in de onderste korf.

Opmerking:

Zeer kleine artikelen mogen niet in de vaatwasser worden gewassen omdat ze gemakkelijk uit de korf kunnen vallen.

Waarschuwing

• Langbladige messen opgeborgen in een verticale positie zijn een potentieel gevaar.
  • Laat geen artikelen door de bodem uitsteken
• Laad altijd scherpe artikelen met de scherpe punt naar beneden!
• Laad uw vaatwasser niet te vol omdat dit het resultaat zal beïnvloeden.

Aanpassen van de bovenste korf

Fig. 6a Om meer ruimte te creëren in de bovenste of onderste korf, bijv. voor grotere stukken kookgerei, kunt u de korf in 2 standen zetten. Trek aan de bovenste korf om deze omhoog te verplaatsen. Druk de handgrepen aan beide zijden in om de korf omlaag te bewegen.

Fig. 6b Let op het algemene plan voor het plaatsen van borden en bestek in de mand. Zie onderstaande tabel voor mogelijke benamingen.

Kopjes	Schotels
Glazen	Kleineserveerschaal
Medium serveerschaal	Grote serveerschaal
Borden	Dessertschaaltjes
Diepe borden	Ovale schotels

Fig. 6c Extra steunen kunnen omhoog geklapt worden in de onderste korf (I).

Extra rekjes kunnen omlaag gebracht worden in de bovenste korf (II).

Nederlands

Fig. 7a Let op het algemene plan voor het plaatsen van bestek in de bestekmand. Zie onderstaande tabel voor mogelijke benamingen.

① Soeplepels ② Vorken ③ Messen ④ Theelepels ⑤ Dessertlepels ⑥ Opscheplepels ⑦ Opdienvorken ⑧ Soeplepel

Fig. 7b De bestekbak kan naar eigen goeddunkenworden aangepast

1. standaard positie, beide helften schuin

II. linkerkant plat, rechter helft schuin

III. beide helften plat, rechter helft groter

IV. links plat, rechts open, rechter helft boven de linker helft

V. links plat, rechts open, rechter helft verwijderd

Gebruik

Vaatwassen

Fig. 8 Volg de volgende stappen om het wasproces te starten:

1. Bereid de vaatwasser voor. Vul de vaatwasserkorf.

2. Voeg vaatwasmiddel of spoelmiddel toe. Zorg ervoor dat de waterkraan/watertoevoer is geopend, de machine op het stopcontact is aangesloten en de deur goed is gesloten.

3. Druk op de aan/uit toets om de vaatwasser in te schakelen.

4. Kies uw programma, zie het hoofdstuk kiezen van een programma.

Opmerking:

Als er slechts een korf wordt gebruikt, kunt u de niet gebruikte spoelzone uitzetten. Druk op de keuzetoets voor de spoelzone om de gewenste spoelzone te selecteren. Houd de indicatoren of in de gaten.

1. Druk op de ▶II toets. Druk opnieuw op de ▶tdets om het proces te stoppen.

Nederlands

1. Om het afwassen op een later tijdstip te starten, drukt u op de timer of toetsen en door deze meerdere malen in te drukken stelt u het aantal uren in waarmee de start wordt uitgesteld. U kunt 1-24 uur startvertraging instellen (uur stappen). Druk vervolgens op de Start/Pauze toets. De vaatwasser start de was cyclus als de ingestelde tijd verlopen is.

Let op:

De programmalampjes geven de status van de vaatwasser weer:

- Programmalampje brandt: stand-by of pauze.

1. Als de afwascyclus is voltooid, zal de zoemer van de vaatwasser gedurende 8 seconden klinken en vervolgens stoppen.

2. Schakel de machine uit met behulp van de Aan/Uit toets en sluit de watertoevoer af.

3. Open de deur van de vaatwasser.

Waarschuwing

Het is gevaarlijk om de deur tijdens het wassen te openen, omdat het hete water u kan verbranden.

• Wacht een paar minuten voor het leegmaken van de vaatwasser om het hanteren van de hete vaat en gebruiksvoorwerpen te voorkomen. Het zal ook beter drogen.
• Maak de vaatwasser leeg.

Verander wasprogramma

U kunt het wasprogramma wijzigen wanneer de vaatwasser slechts voor een korte tijd loopt. Anders kan het afwasmiddel al zijn vrijgekomen en kan het apparaat het afwaswater al hebben afgevoerd.

• Druk op en houd de knop ►II (start/pauze)" de machine zal in de stand-bymodus schakelen.
• Druk op en houd de knop "Programma keuzetoets P" langer dan drie seconden
• ingedrukt. Wijzig het programma met de gewenste programma-instelling
• Druk opnieuw op de knop ► (\$start/ pauze)" om het wasproces te stoppen.

Opmerking:

Als u de deur tijdens een wasprogramma opent, zal de machine pauzeren. Wanneer u de deur sluit zal de machine na 10 seconden verdergaan met werken.

Het vaatwasprogramma onderbreken

• Als u een bord bent vergeten kunt u het proces onderbreken en het toevoegen, maar controleer of het wasmiddelreservoir nog niet is geopend.
• Open de deur een beetje om het wasprogramma te onderbreken.
• Nadat de sproeiarmen met werken stoppen, kunt u de deur volledig openen.
• Voeg de vergeten borden toe.
• Sluit de deur de machine zal na 10 seconden verdergaan.

Kinderslot

• Het kinderslot kan geactiveerd worden wanneer de vaatwasser aan staat of start met de startvertraging.
• Druk tegelijk op de timer toetsen △ ▽ gedurende 3 seconden. Alle toetsen van de vaatwasser zijn geblokkeerd en het corresponderende indicatielampje 🔒 brandt. Om het kinderslot te deactiveren drukt u de twee toetsen weer tegelijk in gedurende 3 seconden.

Nederlands

Fig. 9 kiezen van een programma
Raadpleeg onderstaande tabel om het juiste programma te kiezen volgens uw behoeften.

Program	Informatie en doel	Beschrijving van het pro-gramma	Wasmid-del voor-/hoofdwas	Looptijd in min	Energie-verbruik in kWh	Water-verbruik in liters	Glans-mid-del
Auto	Autosense wassen, licht, normaal of sterk vervuilde vaat, met of zonder aangedroogde etensresten.	Voorwas (45 °C) Auto was (45-55 °C Spoelen Spoelen (65 °C) Drogen	5/30 g (of 2 stuks)	150 0.9	-1.3 11-15		★
Normal	Voor normaal vervuilde vaatwas, zoals potten, borden, glazen en licht vervuilde pannen.	Voorwas (45 °C) Afwas 55 °C Spoelen Spoelen 65 °C Drogen	5/30 g (of 2 stuks)	185 1.3	13.5		★
Intensive	Voor zwaar bevuilde vaat en normaal bevuil-de pannen, schalen etc. met opgedroogd vuil.	Voorwas 50 °C Afwas 60 °C Spoelen Spoelen Spoelen 70 °C Drogen	5/30 g (of 3-in-1)	175 1.6	17.5		★
Glass	Voor licht bevuild servies en glazen.	Voorwas Afwas (45 °C) Spoelen (65 °C) Drogen	5/30 g (of 2 stuks)	130 0.9	13		★
ECO (*EN 50242) (Öko)	Dit is het standaard programma; Dit programma is geschikt voor het reinigen van normaal vervuild servies-goed en het is het meest efficiënte programma in termen van het gecombineerde energie- en waterverbruik voor dat type vaatwerk.	Voorwas Afwas 45 °C Spoelen 65 °C Drogen	5/30 g (of 2 stuks)	195 0.93	10		★
90 min.	Voor normaal vervuilde ladingen die snel afgewassen moeten worden.	Afwas (65 °C) Spoelen Spoelen (65 °C) Drogen	35 g (of 1 stuk)	90 1,35	12,5		★
Rapid	Snel spoelen voor licht vervuilde lading zonder te drogen.	Spoelen 45 °C Spoelen 50 °C Spoelen 55 °C	25 g 30	0,75	11 -

Program	Informatie en doel	Beschrijving van het pro-gramma	Wasmid-del voor-/hoofdwas	Looptijd in min	Energie-verbruik in kWh	Water-verbruik in liters	Glans-mid-del
Auto	Autosense wassen, licht, normaal of sterk vervuilde vaat, met of zonder aangedroogde etensresten.	Voorwas (45 °C) Auto was (45-55 °C Spoelen Spoelen (65 °C) Drogen	5/30 g (of 2 stuks)	150 0.9	-1.3 11-15		★
Normal	Voor normaal vervuilde vaatwas, zoals potten, borden, glazen en licht vervuilde pannen.	Voorwas (45 °C) Afwas 55 °C Spoelen Spoelen 65 °C Drogen	5/30 g (of 2 stuks)	185 1.3	13.5		★
Intensive	Voor zwaar bevuilde vaat en normaal bevuil-de pannen, schalen etc. met opgedroogd vuil.	Voorwas 50 °C Afwas 60 °C Spoelen Spoelen Spoelen 70 °C Drogen	5/30 g (of 3-in-1)	175 1.6	17.5		★
Glass	Voor licht bevuild servies en glazen.	Voorwas Afwas (45 °C) Spoelen (65 °C) Drogen	5/30 g (of 2 stuks)	130 0.9	13		★
ECO (*EN 50242) (Öko)	Dit is het standaard programma; Dit programma is geschikt voor het reinigen van normaal vervuild servies-goed en het is het meest efficiënte programma in termen van het gecombineerde energie- en waterverbruik voor dat type vaatwerk.	Voorwas Afwas 45 °C Spoelen 65 °C Drogen	5/30 g (of 2 stuks)	195 0.93	10		★
90 min.	Voor normaal vervuilde ladingen die snel afgewassen moeten worden.	Afwas (65 °C) Spoelen Spoelen (65 °C) Drogen	35 g (of 1 stuk)	90 1,35	12,5		★
Rapid	Snel spoelen voor licht vervuilde lading zonder te drogen.	Spoelen 45 °C Spoelen 50 °C Spoelen 55 °C	25 g 30	0,75	11 -

Juridische opmerking:

* NL 50242: Dit programma is de testcyclus. De informatie voor de vergelijkingstesten volgens NL 50242, is als volgt:

• Capaciteit: 14 instellingen
• Bovenste vaatkorf: Bovenste wielen op het spoor
• Glansmiddelinstelling: 6
• Energieverbruik: uit-stand is 0.45 W
  aan-stand is 0.49 W

Tijdsduur tot uitschakelen : De machine wordt automatisch uitgeschakeld 30 minuten nadat het programma afgewerkt is.

Nederlands

Reiniging en onderhoud

Waarschuwing

• Gebruik tijdens het reinigen nooit oplosmiddelen, schurende materialen, harde borstels, metalen voorwerpen of scherpe voorwerpen. Oplosmiddelen zijn schadelijk voor de gezondheid en kunnen de kunststof onderdelen van het apparaat aantasten, terwijl schurende reinigingsmiddelen krassen kunnen veroorzaken op het oppervlakte/de oppervlaktes.
• Reinig de buitenvlakken van het apparaat met een vochtige doek en droog ze vervolgens volledig af. Zorg ervoor dat er geen water het apparaat (bijvoorbeeld via de schakelaar) binnendringt.
• Reinig de rand rond de deur alleen met behulp van een zachte, warme en vochtige doek. Om indringing van water in het deurslot en elektrische componenten te voorkomen, gebruik geen enkele soort reinigingsspray.

Het filterelement reinigen

De filter voorkomt dat grotere voedselresten of andere voorwerpen in de pomp terechtkomen. Inspecteer de filters voor verstoppingen telkens nadat de vaatwasser is gebruikt.

Fig. 10 Het filtersysteem bestaat uit een groffilter, een platte (hoofdfilter) en een microfilter (fijnfilter).

• Hoofdfilter A: Voedsel- en vuildeeltjes in deze filter gevangen worden door een speciale straal op de onderste sproeiarm verpulverd en door de afvoer gespoeld.
• Fijnfilter B: Deze filter houdt vuil- en etensresten in de zinkputruimte vast en voorkomt dat het tijdens het wasprogramma opnieuw op de vaat wordt afgezet.
• Groffilter C: Grotere artikelen, zoals stukjes bot of glas, die de afvoer kunnen blokkeren worden door de groffilter gevangen. Om de artikelen die door de filter zijn gevangen te verwijderen, trek zachtjes aan de lipjes bovenop deze filter en til het eruit.

Demonteer en reinig de filter als volgt:

• Draai de filterdop (filter C) linksom en neem het hele filterelement eruit.
  • Neem de filters B en C eruit.
• Neem filter C eruit.
  • Was de filters onder stromend water.
• In elkaar terugzetten wordt in omgekeerde volgorde gedaan. Zorg ervoor dat het filterelement correct is geïnstalleerd.

Opmerking

Gebruik de vaatwasser niet zonder het filtersysteem geïnstalleerd.

De sproeiarmen schoonmaken

Fig. 11 De sproeiarmen kunnen gemakkelijk voor periodieke reiniging van de mondstukken worden verwijderd, om mogelijke verstoppingen te voorkomen.
- Pak het midden van de sproeiarm, trek het naar boven om te verwijderen.
- Was de armen onder een straal van stromend water.
- Plaats ze zorgvuldig in hun zittingen terug en zorg ervoor dat de sproeiarmen correct worden geïnstalleerd en vrij kunnen draaien.

Nederlands

Foutcodes

Code Betekenis Mogelijke		oorzaken
€1 Langere inlaattijd		Kranen zijn niet geopendWaterinname is beperktDe waterdruk is te laag
€4	Overloop	Een onderdeel van de vaatwasser lekt

Problemen oplossen

Als zich problemen voordoen tijdens het gebruik, raadpleeg de volgende tabel. Als problemen niet kunnen worden opgelost zoals aangegeven onder Oplossing, neem contact op met de fabrikant.

Probleem Mogelijke oorzaken Oplossing
Het product werkt niet • Onderbrokenstroomvoorziening		• Controleer de stroomvoorziening
		• De waterdruk is te laag • Controleer of de watertoevoer correct is aangesloten en de waterkraan is opengedraaid.
		• De deur is niet goed gesloten • Zorg dat de deur goed dicht is
Het water wordt niet weggepompt	• Knik in de afvoerslang • Controleer de afvoerslang
	• Filter is verstopt • Controleer en reinig het grove filter
	• De gootsteen is verstopt • Controleer of de gootsteen goed afloopt of bel een monteur voor hulp
Schuim in de kuip	• Verkeerd wasmiddel • Gebruik alleen speciaal wasmiddel voor de vaatwasser
	• Glansmiddel gemorst • Veeg gemorst glansmiddel op
Verkleurd kuipinterieur	• Een wasmiddel met kleurstof • Gebruik wasmiddel zonder kleurstof werd gebruikt
Witte film op binnenzijde	• Hard water mineralen • Regelmatig de binnenkant schoonmaken met een vochtige spons
Roestvlekken op bestek	• Het bestek is niet roestvast • Was deze spullen niet in de vaatwasser
	• Een programma werd niet uitgevoerd nadat zout werd bijgevuld • Laat altijd een kort programma draaien na het toevoegen van zout
	• Spoelmiddeldeksel zit los • Controleer en draai vast

Nederlands

Probleem Mogelijke oorzaken Oplossing
Kloppend geluid in de kast •	Een sproeiarm klopt tegen een artikel in een korf	• Onderbreek het programma en herschik de vaat
Ratelend geluid • Artikelen van het servies liggen los in de kast
Kloppend geluid in de waterleidingen	• Veroorzaakt door installatie ter plekke of diameter van de buizen	• Dit heeft geen invloed op de functie van de vaatwasser
De vaat is niet schoon	• Onjuist beladen vaat	• Plaats de vaat anders
	• Sproeiarmen zijn geblokkeerd
	• Niet genoeg wasmiddel •	Voeg meer wasmiddel toe
	• Het programma was niet krachtig genoeg	• Kies een ander programma
	• Het filter is vuil of niet juist geplaatst	• Reinig het filter en zorg dat het correct geplaatst is
Sluier op het glaswerk	• Teveel wasmiddel	• Gebruik minder wasmiddel en kies het kortste programma voor het afwassen van glazen
Zwarte of grijze vlekken op de borden	• Aluminium gebruiksvoorwerpen hebben tegen de borden gewreven	• Gebruik een mild schuurmiddel
Wasmiddel achtergebleven in de dispenser	• Wasmiddel dispenser is geblokkeerd	• Plaats de vaat anders
De vaat droogt niet • Verkeerd beladen
		• Vul het spoelmiddel bij
		• Haal de vaatwasser niet meteen leeg na het afwassen.

Specificatie

Energieverbruik 1760 - 2100 W
Nominale spanning /frequentie 220	- 240 V ~ 50 Hz
Waterdruk (stroomdruk)	0,4 - 10 bar (0,04 - 1 MPa)

• Dit is een vaatwasser.
- De Erp test methode is uitgevoerd volgens EN50242:2008+A11, (EU) 1016/2010 & (EU) 1059/2010
- Raadpleeg de onderstaande website voor gedetailleerde technische informatie, of neem contact op met de fabrikant voor een technisch document: www.koenic-online.com

92

Productkaart
a	De naam van de leverancier of het handelsmerk Imtron	KOENIC
b De typeaanduiding KDW 60131 A2 BU
c	De nominale capaciteit in standaardcouverts voor de standaardcyclus	14
d De energie-efficiëntieklasse A++
e EU-milieukeur ja
f	Het jaarlijkse energieverbruik (AE C) in kwh per jaar	Energieverbruik 266 kwh per jaar, gebaseerd op 280 standaardcycli met toevoer van koud water en het verbruik in de energiebesparende standen. Het werkelijke energieverbruik wordt bepaald door de wijze waarop het apparaat wordt gebruikt
g	Het energieverbruik (E-) van de standaardcyclus	0,93 kwh
h	Het energieverbruik in de uitstand en de sluimerstand (Po en P)	Po: 0,45 WP: 0,49 W
i	Het jaarlijkse waterverbruik (AW C) in liter per jaar	Waterverbruik 2800 liter per jaar, gebaseerd op 280 standaardcycli. Het werkelijke waterverbruik wordt bepaald door de wijze waarop het apparaat wordt gebruikt
j De droogefficiëntieklasse A
k	De vermelding dat het „standaardprogramma" de standaardcyclus is waarop de informatie op het etiket en de productkaart betrekking heeft, dat dit programma geschikt is voor het wassen van normaal bevuild tafelgerei, en dat het het meest efficiënte programma is wat het gecombineerd energie- en waterverbruik betreft	ECO 45 °C
l	De programmatijd voor de standaardcyclus, uitgedrukt in minuten en afgerond tot op de dichtstbijzijnde minuut	195 min
m	De duur van de sluimerstand (Ti) indien de huishoudelijke afwasmachine is uitgerust met een stroombeheerfunctie	30 min
n	De geluidsemissie via de lucht, uitgedrukt in dB(A) re 1 pW	47 dB(A)
o	Als de huishoudelijke afwasmachine bestemd is voor inbouw	Ja
