PMI 4 - équipements de mesure PCE Instruments - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'appareil	Appareil de mesure
Plage de mesure	0 à 1000 µS/cm
Précision	±1 % de la valeur mesurée
Affichage	Écran LCD rétroéclairé
Alimentation	Piles AA, autonomie prolongée
Utilisation	Mesure de la conductivité dans divers liquides
Maintenance	Nettoyage régulier des sondes, vérification des piles
Sécurité	Utiliser dans des environnements non corrosifs
Dimensions	Compact et léger, facile à transporter
Accessoires inclus	Sonde de mesure, manuel d'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - PMI 4 PCE Instruments

Comment calibrer le PCE Instruments PMI 4 ?

Pour calibrer le PCE Instruments PMI 4, suivez les instructions du manuel d'utilisation. Généralement, il faut accéder au mode de calibration dans le menu, puis utiliser des étalons connus pour ajuster la précision de l'appareil.

Que faire si l'écran du PCE Instruments PMI 4 reste noir ?

Vérifiez d'abord si l'appareil est chargé. Si l'écran reste noir, essayez de le redémarrer en éteignant l'appareil et en le rallumant. Si le problème persiste, il peut être nécessaire de contacter le support technique.

Comment interpréter les résultats mesurés par le PCE Instruments PMI 4 ?

Les résultats mesurés par le PCE Instruments PMI 4 sont affichés sur l'écran. Consultez le manuel d'utilisation pour comprendre les unités de mesure et les valeurs limites pour chaque type de mesure effectuée.

Le PCE Instruments PMI 4 ne s'allume pas, que faire ?

Assurez-vous que les piles sont correctement installées et qu'elles ne sont pas déchargées. Si l'appareil est branché sur secteur, vérifiez le câble d'alimentation et la prise. Si l'appareil ne fonctionne toujours pas, contactez le service après-vente.

Quels types de mesures peut-on effectuer avec le PCE Instruments PMI 4 ?

Le PCE Instruments PMI 4 permet de réaliser diverses mesures, telles que la température, l'humidité, la pression, et d'autres paramètres selon les capteurs utilisés. Veuillez consulter le manuel pour une liste complète des fonctionnalités.

Comment mettre à jour le firmware du PCE Instruments PMI 4 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de PCE Instruments. Suivez les instructions fournies dans le manuel pour effectuer la mise à jour via USB ou un autre moyen approprié.

Le PCE Instruments PMI 4 affiche une erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur affiché. Suivez les recommandations pour résoudre le problème. Si vous ne trouvez pas de solution, contactez le support technique.

Comment nettoyer le PCE Instruments PMI 4 ?

Utilisez un chiffon doux et légèrement humide pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs ou des abrasifs qui pourraient endommager la surface.

MODE D'EMPLOI PMI 4 PCE Instruments

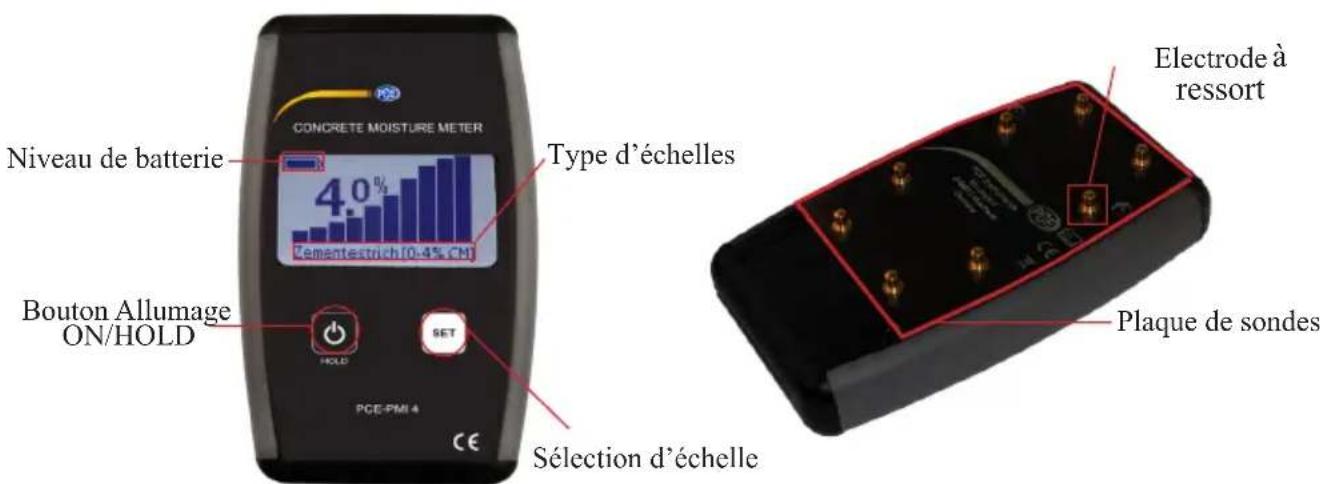

L’appareil de mesure PCE-PMI 4 ne détecte pas et ne mesure pas l’humidité à travers les matériaux conducteurs électriques tels que : les revêtements de tôle, les revêtements en caoutchouc éthy- lènepropylène ou surfaces humides. L’appareil de mesure ne peut pas servir à mesurer l’humidité des surfaces en béton avec revêtement p.ex. en bois. Les mesures effectuées indiquent l’humidité du matériau au moment de la réalisation des mesures. Niveau de batterie Bouton Allumage ON/HOLD Type d’échelles Sélection d’échelle Mettre en marche l’appareil de mesure en appuyant la touche ON/HOLD.

1. Principe de fonctionnement

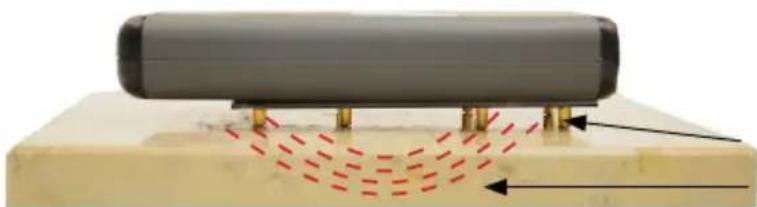

L’appareil de mesure PCE-PMI 4 détermine l’humidité du matériau examiné en mesurant soimpédance électrique. L’humidité du béton et son impédance sont directement proportionnel- les. L’impédance électrique est mesurée par la création d’un champ électrique variable d’une faible fréquence entre les électrodes de l’appareil. Avec le champ créé apparaît un ux de courant alternatif d’une faible intensité qui est inversement proportionnel à l’impédance du matériau. L’appareil mesure ce courant et sur cette base indique l’humid.PCE Deutschland GmbH D-59872 Meschede | Im Langel 4 Tel: [phone] | Fax: [phone] www.pce-instruments.com Choisir l’échelle de mesure à l’aide de la touche SET. Échelles disponibles:

• Choisir le mode de travail de l’appareil en appuyant la touche ON/HOLD. 2 modes de tra- vail sont accessibles: Normal, Max. Hold La couleur d’afchage changera en fonction du mode choisi. Pour voir une description détaillée de chaque mode, allez à la section Modes et fonctions.

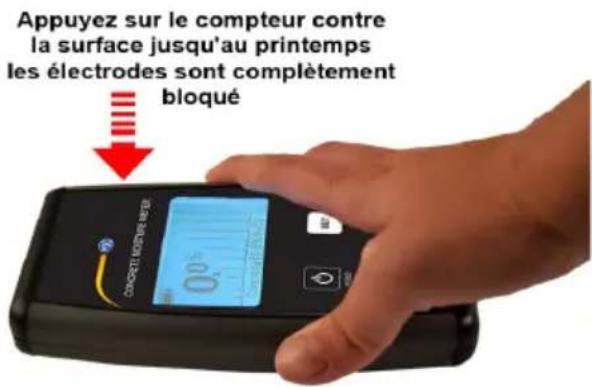

• Pour effectuer la mesure, appuyer l’appareil contre la surface analysée en s’assurant que tout en électrodes ressort soient complètement enfoncées. Maintenir l’appareil de mesure au milieu en appuyant uniformément les électrodes comme cela est montré sur l’image ci-dessous. Attention: Ne pas appuyer l’appareil trop fort car cela peut endommager les électrodes. électrode à ressort champ électrique

3. Chape de ciment (0-4% CM)

Le nom de l’echelle actuellement choisie est afche dans le champ scale indicator. Pour plus d’informations sur les echelles a choisir, aller au point Échelles disponibles. Attention: Ne pas toucher avec les doigts les électrodes ni le capteur pendant la réalisation de la me- sure car cela peut produire des valeurs de mesure erronées.PCE Deutschland GmbH D-59872 Meschede | Im Langel 4 Tel: [phone] | Fax: [phone] www.pce-instruments.com L’échelle béton ne peut être utilisée que pour des surfaces en béton. Elle représente le rapport entre le poids de l’eau pure contenue dans le matériau testé et son poids sec. La plage de l’échelle s’étend entre 0 et 6%, le 6% étant à peu près la teneur en eau maximale physiquement possible pour le béton. Les résultats obtenus ne doivent pas être confondus avec l’émission d’humidité ou toute autre méthode de mesure de l’humidité.

3. Préparation de la surface à la mesure

Cette échelle est utilisée pour mesurer la teneur en humidité d’une chape de ciment. La teneur en eau est exprimée en pourcentage de poids.

Cette échelle est utilisée pour mesurer la teneur en humidité d’une chape de ciment. La valeur afchée est une valeur approximative qui peut également être déterminée en utilisant la méthode au carbure de calcium (CM).

3. Chape de ciment (0-4% CM)

Il est recommandé d’effectuer plusieurs mesures dans des points situés à proximité en raison de la tendance à une répartition irrégulière de l’humidité dans le béton séchant.

• Presser et maintenir la touche ON/HOLD pendant environ 2 secondes pour éteindre l’appareil. Tous les appareils de chauffage et d’assèchement de la surface analysée doivent être éteints depuis au moins 96 heures avant la réalisation de la mesure. Dans le cas contraire les résultats peuvent s’avérer erronés. Avant d’effectuer la mesure, la surface à analyser doit être découverte et nettoyée. Elle ne doit pas être revêtue d’aucune substance telle que : des matières de revêtement, des peintures, des restes de liant, des apprêts, des mélanges de protection, etc.. Le revêtement doit être enlevé et le nettoyage effectué 48 heures avant la réalisation de la mesure. Il ne peut y avoir de l’eau en état liquide sur la surface du béton lors de la réalisation des mesures. Pour effectuer les mesures il faut éviter les en- droits exposés directement aux rayons de soleil et aux sources de chaleur.

4. Échelles disponibles:PCE Deutschland GmbH

D-59872 Meschede | Im Langel 4 Tel: [phone] | Fax: [phone] www.pce-instruments.com La balance en béton sert à mesurer les surfaces de chape en anhydrite. Les données sont en % en poids d’eau.

Cette échelle est utilisée pour mesurer la teneur en humidité de Ascreed. La valeur afchée est une valeur approximative qui peut également être déterminée à l’aide de la méthode au carbure (CM).

5. Chape anhydrite (0-1.9% CM)

L’échelle fonctionne de la même manière que le relatif avec une plage de 0,3 à 15,3 m.

6. Échelle de Caisson 0.3-15.3 (0.3-15.3 m)

L’échelle relative peut être utilisée pour comparer le niveau d’humidité de divers matériaux. Les résul- tats obtenus ne doivent pas être interprétés comme un pourcentage d’eau dans les surfaces testées. Il n’y a pas de corrélation linéaire entre les résultats et l’humidité relative. L’échelle doit être utilisée uniquement comme technique de comparaison. Le tartre peut être utilisé sur les surfaces où le contact direct avec du béton pur est impossible à cause d’une couche / d’un revêtement.

7. Échelle relative 0-100%

5. Modes et fonctions

Le mode de fonctionnement de base de l’appareil est le fonctionnement normal. Dans ce mode de fonctionnement, la valeur mesurée actuelle est afchée. Normal Si la zone mesurée n’est pas accessible et qu’il est impossible de lire la valeur pendant la mesure, le mode de maintien maximum peut être utilisé. Après avoir choisi ce mode, Max. Hold Attention: même dans le cas de ce mode de traitement, la cause d’un résultat hautement imprécis. Cela à son tour veut entraîner la nécessité de répéter tout le processus de mesure. La mesure dans cet ensemble peut être répétée en basculant le mode sur Normal puis à nouveau sur Max.Hold. la valeur mesurée n’est pas actualisée en permanence. Le compteur afchera uniquement la valeur la plus élevée obtenue à partir de nombreuses mesures. Après être passé en mode normal, puis en mode maintien maximum, la valeur mesurée dans ce mode est mise à zéro. An de maximiser la durée de vie des piles, le lecteur s’éteint automatiquement après 12 minutes. Cette fonction est toujours active et ne peut pas être désactivée. Arręt automatique Ce mode permet de vérier certains compteurs d’informations de service, notamment: Service Info

• temps de travail total,

• quantité d’allumage,

• version du logiciel,

• tension des batteries. Ce mode est accessible en appuyant sur le bouton SET pendant 5 secondes, puis en appuyant simul- tanément sur le bouton ON / HOLD. Toutes les informations seront afchées tant que le bouton SET voudra être maintenu.PCE Deutschland GmbH D-59872 Meschede | Im Langel 4 Tel: [phone] | Fax: [phone] www.pce-instruments.com

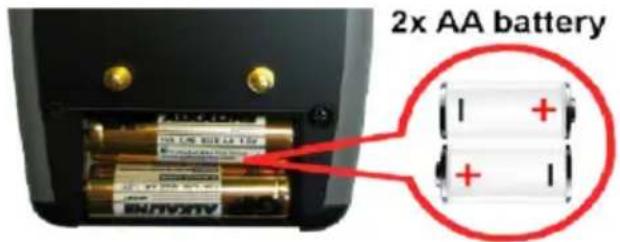

Le lecteur PCE-PMI 4 est alimenté par batterie. Il utilise 2 piles de type AA. Des piles rechargeables et standard peuvent être utilisées. L’état de la batterie indique la capacité restante des batteries. Si les batteries actuellement utilisées sont presque L’emplacement des piles dans le compartiment à piles est indiqué dans la gure ci-dessous. déchargées, l’icône de la batterie sera vide. Tout en changeant les piles doivent être remplacées. Ne remplacez que par 2 piles du même type et uniquement chargées.
