Caractéristiques	Détails
Type d'appareil	Thermomètre infrarouge
Plage de mesure	-50 °C à 1000 °C
Précision	±1 °C ou ±1 % de la valeur mesurée
Temps de réponse	500 ms
Distance de mesure	10:1
Affichage	Écran LCD rétroéclairé
Fonctionnalités supplémentaires	Émission d'alerte sonore, fonction de maintien de la mesure
Utilisation	Mesure de la température de surfaces, idéal pour les applications industrielles et domestiques
Maintenance	Nettoyage régulier de l'objectif, vérification des piles
Sécurité	Ne pas diriger le faisceau laser vers les yeux
Informations générales	Appareil léger, facile à transporter, alimenté par piles

FOIRE AUX QUESTIONS - IR 50 PCE Instruments

Comment allumer l'appareil PCE Instruments IR 50 ?

Pour allumer l'appareil, appuyez sur le bouton d'alimentation situé sur le panneau avant jusqu'à ce que l'écran s'illumine.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'appareil est chargé ou que les piles sont correctement installées. Si le problème persiste, essayez de remplacer les piles.

Comment calibrer le PCE Instruments IR 50 ?

Pour calibrer l'appareil, suivez les instructions du manuel d'utilisation en utilisant des étalons de température connus.

Pourquoi mes mesures semblent-elles inexactes ?

Assurez-vous que l'appareil est correctement calibré et que la lentille de l'appareil est propre. Des interférences environnementales peuvent également affecter les mesures.

Comment changer les unités de mesure ?

Pour changer les unités, accédez au menu des paramètres dans l'appareil et sélectionnez l'unité souhaitée (Celsius ou Fahrenheit).

Que faire si l'appareil affiche un message d'erreur ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des instructions spécifiques sur la résolution de ce problème.

L'appareil a-t-il besoin d'entretien régulier ?

Oui, il est recommandé de nettoyer régulièrement la lentille et de vérifier l'état des piles pour garantir des performances optimales.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de PCE Instruments ou dans la section d'assistance de votre produit.

Comment contacter le service client de PCE Instruments ?

Vous pouvez contacter le service client via le formulaire de contact sur leur site web ou par téléphone aux coordonnées fournies dans le manuel d'utilisation.

Quelle est la plage de température mesurée par le PCE Instruments IR 50 ?

Le PCE Instruments IR 50 peut mesurer des températures dans une plage allant de -50 °C à 300 °C.

MODE D'EMPLOI IR 50 PCE Instruments

Les pyromètres infra rouges de la série de PCE-IR 50 mesurent des températures de -20ºC à 500ºC et possèdent une sortie linéaire 4..20mA, une Sortie tension ou une Sortie thermocouple. Cette gamme des signaux de sortie est compatible avec la plus part des indicateurs, contrôleurs, enregistreur, centrale d’acquisition de données etc., sans avoir besoin d’interfaces ou de conditionnements de signal particuliers. Ils conviennent à la plupart des matériaux tels que la nourriture, le papier, les textiles, les plastiques, le cuir, le tabac, les produits pharmaceutiques, les produits chimiques, le caoutchouc, le charbon et l’asphalte, exceptés les matériaux à faible émissivité, par exemple les métaux polis. Les détecteurs PCE-IR 50 sont disponibles en unités à deux ou à quatre fils. Les détecteurs PCE-IR 50 à deux fils transmettent la température cible sous forme d’une sortie à 4-20 mA et représentent une solution simple pour la plupart des applications de mesure de température sans contact. Les détecteurs PCE-IR 50 à quatre fils transmettent la température cible sous forme d’une sortie à 0-50 mV ou thermocouple (type J ou K), ainsi que la température interne du détecteur sous forme d’une sortie à 4-20 mA. On peut utiliser cette deuxième sortie afin de s’assurer que le détecteur fonctionne en-deçà des limitations de température ambiante, et ainsi éviter les dégâts potentiels causés par la surchauffe ou le refroidissement excessif. On peut l’utiliser également pour obtenir une indication approximative de la température autour du détecteur. SPÉCIFICATIONS Tableau montrant la gamme de températures vs le champ de vision Champ de Visée -20ºC à 100ºC 0ºC à 250ºC 0ºC à 500ºC 2:1 PC21LT-X PC21MT-X - 15:1 PC151LT-X PC151MT-X PC151HT-X 30:1 PC301LT-X PC301MT-X PC301HT-X ø5mm @ 100mm PCCFLT-X PCCFMT-X PCCFHT-X Tableau des sorties Model-X Température de sortie ciblée Température de détecteur ciblée -0 4-20 mA – -1 0-50 mV 4-20 mA -3 J Thermocouple 4-20 mA -4 K Thermocouple 4-20 mA

Précision ± 1% de la mesure ou ± 1°C, celui qui est le plus important Fidélité ± 0,5% de la mesure ou ± 0,5°C, celui qui est le plus important Emissivité 0,95 (fixée) Temps de réponse 240ms (réponse 90%) Réponse spectrale 8 à 14µm Voltage d’alimentation 24V cc (max. 28V cc) Voltage du détecteur Min. 6V cc Impédance en boucle maximale 900 Ohms (4-20mA sortie) Impédance de Sortie 56 Ohms (Tension ou rendement de thermocouple) MÉCANIQUES Construction Acier inoxydable Dimensions 18mm diamètre x 103mm Longueur du câble 1m Poids avec câble 95g ENVIRONNEMENTALES Catégorie environnementale IP65 Echelle de température ambiante 0°C à 70°C Humidité relative Maximum 95% non condensée français9

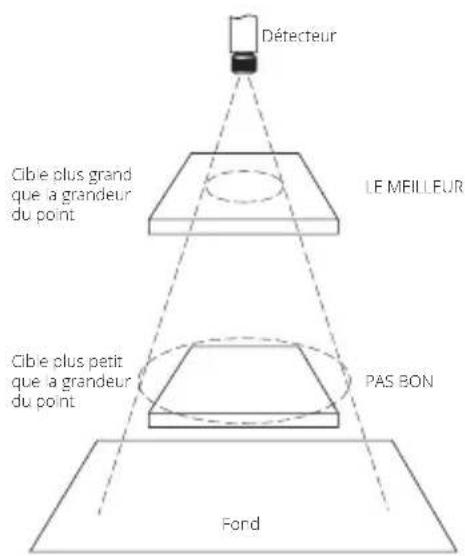

DétecteurLE MEILLEURPAS BON Fond Cible plus grand que la grandeur du pointCible plus petit que la grandeur du point INSTALLATION Le processus d’installation consiste aux étapes suivantes : Préparation Installation mécanique Installation électrique Il faut lire les sections suivantes attentivement avant de commencer l’installation. PRÉPARATION S’assurer que le détecteur est mis en place pour qu’il ne se concentre que sur la cible. ACCESSOIRES Une gamme d’accessoires pour convenir aux différentes applications et environnements industriels est disponible. Les accessoires peuvent être commandés à tout moment et ajoutés sur place. Ils consistent en : Un support de fixation fixe Un support de fixation réglable Un collier de purge d’air Outil de visée Laser OPTIONS Les options suivantes sont disponibles : Les options sont installées en usine et doivent être commandées avec le détecteur PCE-IR 50. Boîtier refroidi à l’air/eau Certificat de calibrage Câble plus long (30m max.) TABLEAU OPTIQUE Le tableau optique ci-dessous indique le diamètre du point cible nominal à n’importe quelle distance de la tête de détection et assume 90% d’énergie. français

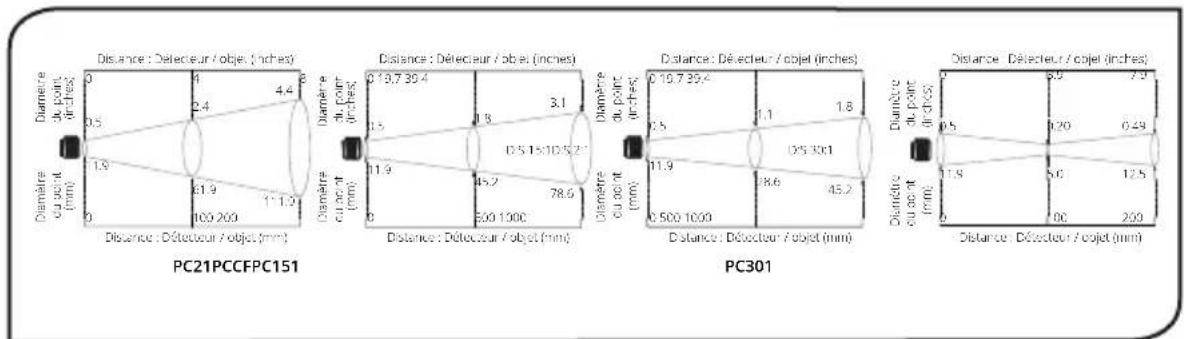

M16 x 1mm Distance : Détecteur / objet (inches)Distance : Détecteur / objet (mm)

500 1000Diamètre du point (inches) Diamètre du point .(mm) Diamètre du point (inches) Diamètre du point .(mm) Distance : Détecteur / objet (inches)Distance : Détecteur / objet (mm)Diamètre du point (inches) Diamètre du point .(mm) Distance : Détecteur / objet (inches)Distance : Détecteur / objet (mm)

100 200D:S 15:1D:S 2:1PC21 PCCFPC151Distance : Détecteur / objet (inches)Distance : Détecteur / objet (mm)

0 19.7 39.40 500 1000Diamètre du point (inches) Diamètre du point .(mm) D:S 30:1PC30110

La taille de la zone (taille du point) qui doit être mesurée détermine la distance entre le détecteur et la cible. La taille du point ne doit pas être plus grande que la cible. Le détecteur devrait être monté de façon à ce que la taille du point mesuré est plus petite que la cible.

TEMPÉRATURE AMBIANTE

Le détecteur est conçu pour fonctionner en températures ambiantes de 0°C à 70°C. Pour les températures ambiantes supérieures à 70°C, un boîtier refroidi à l’air/eau est nécessaire. Eviter les chocs thermiques. Allouer 20 minutes au thermomètre, pour qu’il s’adapte à d’importantes fluctuations de température ambiante.

QUALITÉ ATMOSPHÉRIQUE

La fumée, les vapeurs ou la poussière peuvent contaminer la lentille et provoquer des erreurs dans la mesure de température. Dans ces genres d’environnement, le collier de purge d’air devrait être utilisé pour aider à garder la lentille propre.

INTERFÉRENCE ÉLECTRIQUE

Pour réduire l’interférence électromagnétique ou ‘bruit’, le détecteur devrait être monté à l’écart de moteurs, générateurs, et autres appareils similaires. CÂBLAGE Vérifier la distance entre le détecteur et l’appareil d’indication / de contrôle. Si nécessaire, le détecteur PCE-IR 50 peut être commandé avec un câble attaché plus long. MODÈLES AVEC SORTIE THERMOCOUPLE: Lorsque vous rallongez le câble, assurez-vous que le câble de rallonge de thermocouple et les connecteurs de thermocouple sont utilisés. ALIMENTATION ÉLECTRIQUE S’assurer qu’une alimentation électrique de 24Vcc (25mA) est utilisée.

INSTALLATION MÉCANIQUE

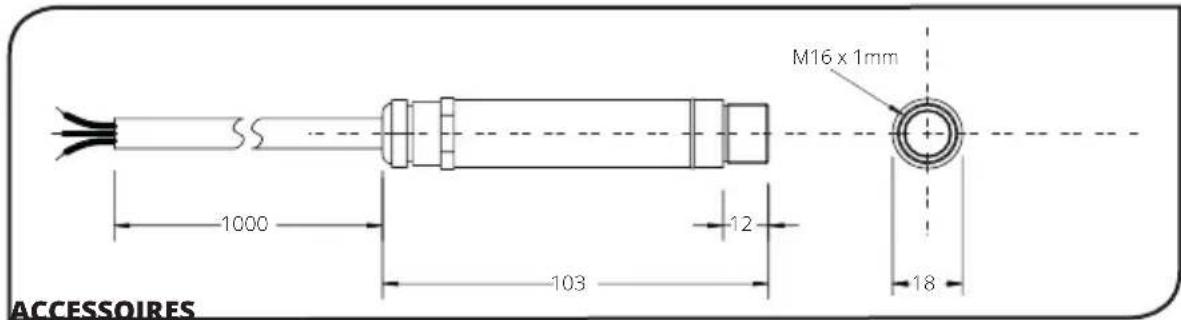

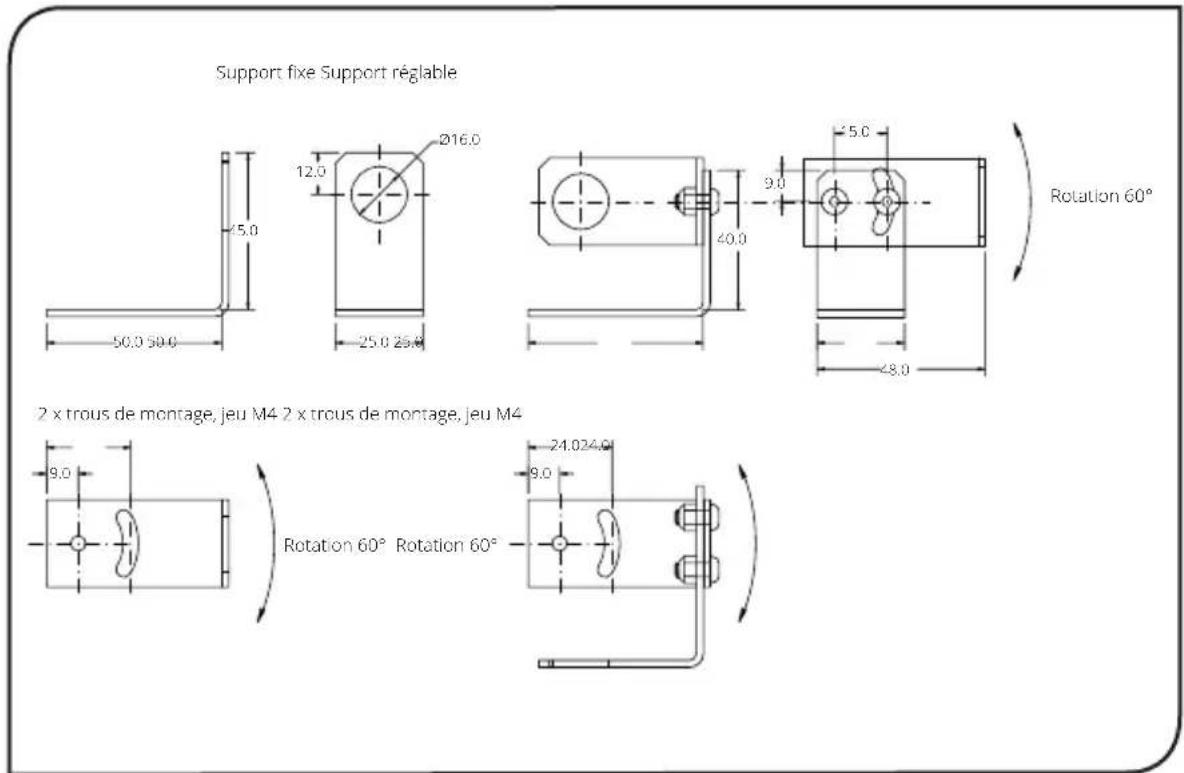

Tous les détecteurs sont fournis avec un câble d’un mètre et un boulon de fixation. Le détecteur peut être monté sur un support ou sur des découpes de votre propre conception ou bien les accessoires de support fixe et réglable, qui sont montrés ci-dessous, peuvent être utilisés. Nota: Il faut que le détecteur soit connecté à la terre à un seul point, soit au blindage du câble, soit au boîtier du détecteur.

Rotation 60° Rotation 60° Rotation 60° Support fixe Support réglable 2 x trous de montage, jeu M4 2 x trous de montage, jeu M4 français11

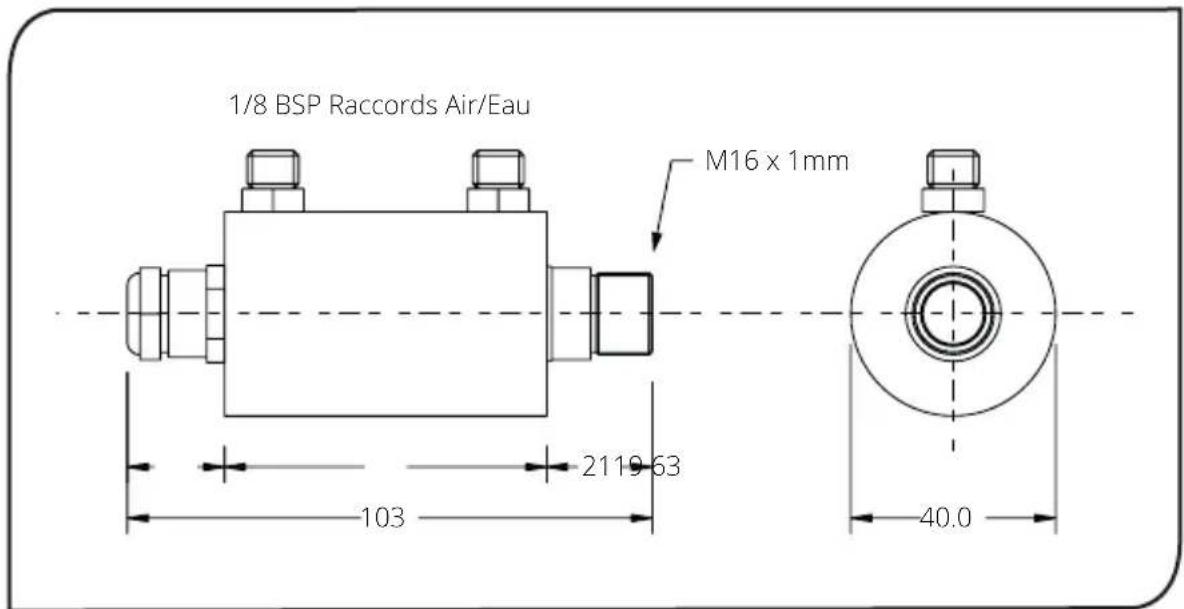

Le boîtier refroidi à l’air/l’eau montré ci-dessous permet au détecteur de resister à des temperatures ambiantes élevées. Il est équipé de deux emmanchements de 1/8’’ BSP. La température de l’eau devrait être entre 10°C et 27°C pour un refroidissement efficace. L’eau refroidie en dessous de 10°C n’est pas recommandée. Pour éviter la condensation, le collier de purge d’air devrait être utilisé avec le boîtier refroidi à l’eau. Le débit d’eau ne devrait pas dépasser 0,5 à 1,5 litres/min.

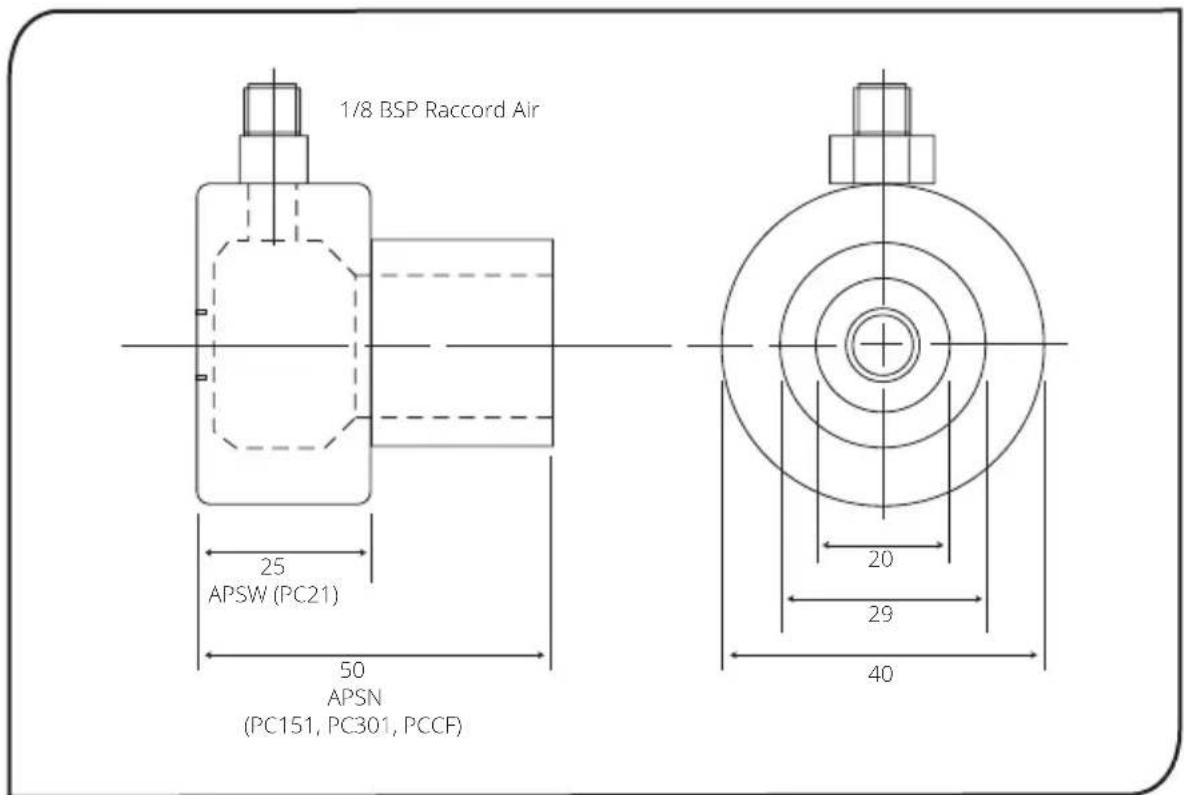

COLLIER DE PURGE D’AIR

Le collier de purge d’air ci-dessous est utilisé pour garder la poussière, les vapeurs, l’humidité et autres contaminants à l’écart de la lentille. Il doit être entièrement vissé. L’air s’écoule dans l’emmanchement de 1/8’’ BSP et sort par l’ouverture frontale. Le débit d’air ne devrait pas dépasser 5 à 15 litres/min. Il est recommandé d’utiliser de l’air propre ou pour les appareils.

M16 x 1mm 1/8 BSP Raccords Air/Eau français

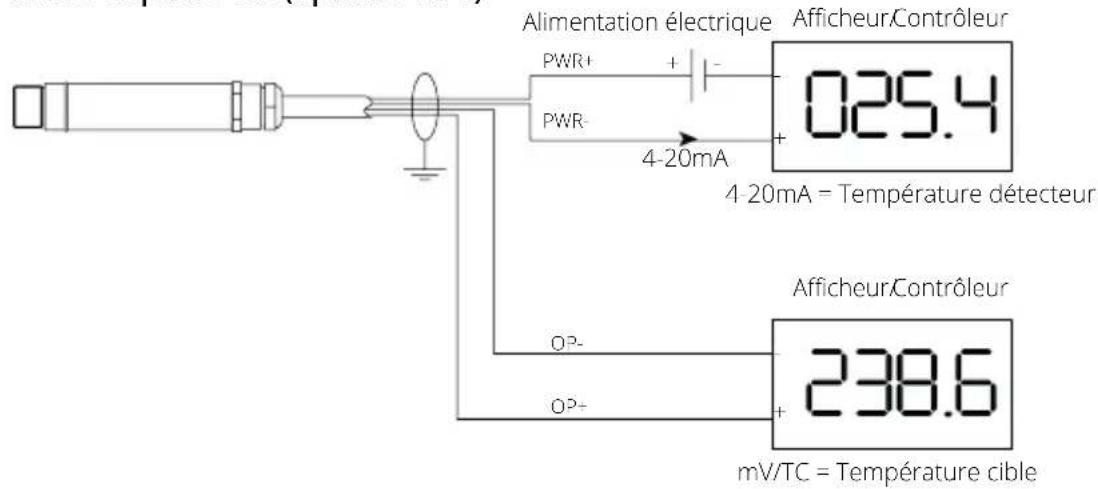

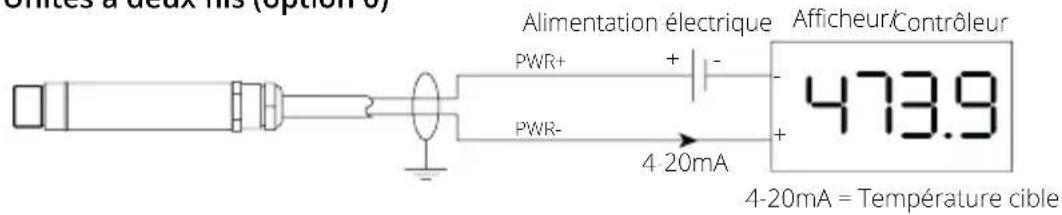

français INSTALLATION ÈLECTRIQUE

4-20mA = Température détecteur

mV/TC = Température cible Unités à deux fils (option 0) Unités à quatre-fils (options 1 à 4) OP- OP+ PWR+ PWR- PWR+ PWR- 4-20mA Afficheur/ContrôleurAfficheur/ContrôleurAfficheur/ContrôleurAlimentation électriqueAlimentation électrique FONCTIONNEMENT Une fois que le détecteur est en place et que les connexions appropriées d’alimentation, d’air, d’eau et de câbles sont bien fixées, le système est prêt pour fonctionner en continu en complétant les simples étapes suivantes :

1. Mettre en route l’alimentation électrique

2. Mettre en route le compteur,

l’enregistreur de tableau ou le contrôleur

3. Lire / contrôler la temperature

IMPORTANT Il faut faire attention aux suivants lors de l’utilisation du détecteur :

• Si le détecteur est exposé à des changements significatifs de température ambiante (chaud à froid, ou froid à chaud), avant de prendre ou d’enregistrer des mesures attendre 20 minutes que la température se stabilise.

• Ne pas faire fonctionner le détecteur près d’importants champs électromagnétiques (par exemple autour d’un arc de soudage ou d’appareils chauffants à induction). Des interférences électromagnétiques peuvent provoquer des erreurs de mesure.

• Le câble ne doit être relié qu’à des terminaux appropriés.

• Ne pas ouvrir le boîtier du capteur. Cela endommagerait le capteur et annuler la garantie.13

ENTRETIEN Les représentants du service clientèle sont disponibles pour aider, calibrer, réparer et résoudre des problèmes particuliers. Contacter le service technique avant de retourner l’équipement. Dans beaucoup de cas, les problèmes peuvent être résolus par téléphone. Si le détecteur ne fonctionne pas comme il le devrait, essayer de faire correspondre le symptôme ci-dessous au problème. Si le tableau n’aide pas, appeler Calex pour plus de renseignement. Diagnostic de défaillances Symptôme Cause probable Solution Pas de sortie Pas d’alimentation au détecteur Vérifiez l’alimentation et le câblage Température mesurée inexacte Cible trop petite pour le champ de vision du capteur Assurez-vous que la vue du capteur est complètement remplie par la cible. Placez le capteur plus près de la cible pour mesurer une zone plus petite. La cible est une surface métallique réfléchissante Mesurer une zone non réfléchissante ou peignez ou enduisez une zone mesurable de la cible pour la rendre non réfléchissante Obstruction du champ de vision Enlever l’obstruction; Assurez-vous que le capteur a une vision claire de la cible Poussière ou condensation sur la lentille Assurez-vous que la lentille est propre et sèche. Nettoyez délicatement avec un chiffon doux et de l’eau. Si le problème persiste, pensez à utiliser un collier de purge d’air. Connexions de fils incorrectes Vérifiez les codes de couleur des fils Température erronée (sorties mA ou mV) Disparité d’échelle de température de sortie Ré-échelle plage de température d’entrée sur l’instrument de mesure pour correspondre à capteur Température erronée (sortie du thermocouple) Aucune compensation de soudure froide (CJC) ou incorrect type de câble d’extension Activer CJC sur l’instrument de mesure; Assurez-vous que le câble d’extension et les connecteurs sont du bon type de thermocouple

NETTOYAGE DE LA LENTILLE

Garder la lentille propre à tout moment. Toute matière étrangère sur la lentille affecterait la précision de la mesure. Souffler les particules libres (si l’accessoire de purge d’air n’est pas utilisé) avec un ‘soufflet’. GARANTIE Calex garantie que tous les instruments qu’il fabrique sont exempts de défauts ou de vices de fabrication dans des conditions normales d’utilisation et de service, pour une période de deux ans, à compter de la date d’achat. Cette garantie ne s’applique qu’à l’acheteur d’origine selon les conditions de vente de Calex. français14
