MN34M - Pompe MSW - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pistolet de distribution manuel pour carburant
Marque	MSW
Modèle	MN34M
Utilisation prévue	Pompage de carburants (essence, diesel, mélanges d'éthanol à 10%)
Diamètre d'entrée	15/16" ou 3/4" selon configuration
Diamètre de sortie	3/4" ou 1/2" selon configuration
Pression de fonctionnement	0,2 MPa (modèle automatique) ou 0,18 MPa (modèle manuel)
Débit	18-60 L/min (modèle automatique) ou 0-45 L/min (modèle manuel)
Alimentation	Aucune (mécanique, actionné manuellement)
Fonctions principales	Distribution de carburant avec arrêt automatique (certains modèles) et verrouillage de levier
Matériau	Acier et plastique résistant aux hydrocarbures
Entretien et nettoyage	Nettoyer avec un chiffon doux sans solvants corrosifs ; sécher avant réutilisation
Sécurité	Ne pas dépasser la pression max ; porter des gants ; tenir à l'écart des sources d'ignition
Pièces détachées et réparabilité	Réparations exclusivement par le fabricant ; utiliser des pièces d'origine
Consignes de stockage	Endroit sec et frais, à l'abri de l'humidité et de la lumière directe du soleil
Informations générales	Notice d'utilisation incluse ; conforme aux normes de qualité

FOIRE AUX QUESTIONS - MN34M MSW

Quels types de carburants puis-je utiliser avec le pistolet MSW MN34M ?

Le pistolet est conçu pour pomper l'essence, le diesel et les mélanges d'éthanol à 10 %. N'utilisez pas d'autres liquides inflammables sans consulter la notice.

Comment installer le pistolet sur un distributeur ?

Coupez l'alimentation du distributeur et fermez les vannes d'arrêt. Nettoyez le tuyau, appliquez du mastic d'étanchéité sur le filetage et serrez l'écrou. Ne pas utiliser de téflon.

Comment utiliser correctement le pistolet pour éviter les fuites ?

Insérez le bec verseur du bon côté dans le réservoir. Ne jamais distribuer avec le bec inversé. Tenez le pistolet fermement et utilisez le capot de protection si nécessaire.

Que faire si le pistolet ne s'arrête pas automatiquement ?

Vérifiez que le tuyau est propre et que la soupape principale n'est pas obstruée. Si le problème persiste, contactez le service client du fabricant.

Puis-je réparer le pistolet moi-même ?

Non, les réparations doivent être effectuées exclusivement par le fabricant. Toute intervention non autorisée annule la garantie.

Comment nettoyer le pistolet ?

Utilisez un chiffon doux et des produits non corrosifs. Évitez les solvants agressifs. Laissez sécher tous les composants avant de réutiliser.

Quelle est la pression de fonctionnement maximale ?

La pression maximale admissible est de 0,2 MPa pour le modèle automatique et 0,18 MPa pour le manuel. Ne la dépassez pas.

Comment stocker le pistolet lorsqu'il n'est pas utilisé ?

Conservez-le dans un endroit sec et frais, à l'abri de l'humidité et de la lumière directe du soleil. Gardez-le hors de portée des enfants.

Le pistolet est-il adapté à une utilisation avec de l'éthanol ?

Oui, il peut pomper des mélanges d'éthanol jusqu'à 10 %. Pour des concentrations plus élevées, vérifiez la compatibilité auprès du fabricant.

Que faire si le levier est bloqué ?

Vérifiez qu'aucun corps étranger n'obstrue le mécanisme. N'utilisez pas d'outils pour forcer. Si nécessaire, contactez le service après-vente.

MODE D'EMPLOI MN34M MSW

Description des paramètres	Valeur des paramètres
Nom du produit	Pistolet de distribution automatique		Pistolet de distribution manuel
Modèle MSW-	MN34	MSW-AN-100	MSW-MN34MMSW-MN-350
Diamètre de l'entrée du carburant	15/16" 3/4"
Diamètre de la sortie du carburant	3/4" 1/2"
Pression de fonctionnement (Mpa)	0,2 0,18
Débit [l/m] 18-60	120 0-45

1. DESCRIPTION GÉNÉRALE

L'objectif du présent manuel est de favoriser une utilisation sécuritaire et fiable de l'appareil. Le produit a été conçu et fabriqué en respectant étroitement les directives techniques applicables et en utilisant les technologies et composants les plus modernes. Il est conforme aux normes de qualité les plus élevées.

LISEZ ATTENTIVEMENT LE PRÉSENT MANUEL ET ASSUREZ-VOUS DE BIEN LE COMPRENDRE AVANT LA PREMIÈRE UTILISATION.

Afin de garantir le fonctionnement fiable et durable de l'appareil, il est nécessaire d'utiliser et d'entretenir ce dernier conformément aux consignes figurant dans le présent manuel. Les caractéristiques et les spécifications contenues dans ce document sont à jour. Le fabricant se réserve le droit de procéder à des modifications à des fins d'amélioration du produit.

SYMBOLES

Respectez les consignes du manuel.

ATTENTION!, AVERTISSEMENT! et REMARQUE attirent l'attention sur des circonstances spécifiques (symboles d'avertissement généraux).

REMARQUE! Les illustrations contenues dans le présent manuel sont fournies à titre explicatif. Votre appareil peut ne pas être identique.

La version originale de ce manuel a été rédigée en allemand. Toutes les autres versions sont des traductions de l'allemand.

2. CONSIGNES DE SÉCURITÉ

ATTENTION! Veuillez lire attentivement toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et des consignes de sécurité peut entraîner des chocs électriques, un incendie, des blessures graves ou la mort.

Les notions d'« appareil », de « machine » et de « produit » figurant dans les descriptions et les consignes du manuel se rapportent à/au . La valeur maximale de la pression de fonctionnement admissible du produit ne doit pas être dépassée!

2.1. CONSIGNES DE SÉCURITÉ RELATIVES

À L'UTILISATION DU PRODUIT

a) En cas de doute quant au bon fonctionnement de l'appareil ou si vous constatez des dommages sur celui-ci, veuillez communiquer avec le service client du fabricant.
b) Seul le fabricant doit réparer le produit. Ne tentez pas de réparer le produit par vous-même!
c) Conservez ce manuel pour référence ultérieure. Si le produit est remis à des tiers, il doit être accompagné de ce manuel d'utilisation.
d) Ne portez ni vêtements amples ni bijoux. Tenez vos cheveux, vos vêtements et vos gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent être happés par les pièces mobiles.
e) Il est interdit d'utiliser le produit dans un état de fatigue, de maladie, sous l'emprise de l'alcool, de drogues ou de médicaments qui réduisent de manière significative l'aptitude à utiliser correctement le produit.
f) Lorsque le produit n'est pas en cours d'utilisation, conservez-le hors de portée des enfants et des personnes qui ne connaissent pas bien ce produit ou qui n'ont pas consulté ce manuel d'utilisation.
g) Maintenez ce produit en bon état de fonctionnement. Vérifiez avant chaque utilisation que le produit ne présente pas de dommages généraux ou liés à des pièces mobiles. En cas de dommage, faites réparer le produit avant de l'utiliser.
h) La réparation et l'entretien du produit doivent être effectués par un personnel qualifié utilisant uniquement des pièces de rechange d'origine. Cela garantira la sécurité d'utilisation.
i) Pour assurer l'intégrité opérationnelle du produit, ne retirez pas les couvercles installés en usine et ne desserrez pas les vis.
j) Il est interdit de déplacer, de repositionner ou de faire pivoter le produit pendant son fonctionnement.
k) Le produit doit être nettoyé régulièrement afin d'éviter le dépôt permanent de contaminants.
I) Lors de l'utilisation de ce produit avec d'autres produits, d'autres instructions d'utilisation doivent également être suivies.
m) L'opérateur est responsable de l'utilisation du produit conformément aux réglementations locales en matière de sécurité et d'installation.

ATTENTION! N'oubliez pas de protéger les enfants et les autres personnes présentes lors de l'utilisation de l'appareil.

3. CONDITIONS D'UTILISATION

Le produit est conçu pour pomper des liquides tels que l'essence, le diesel et des mélanges d'éthanol à 10 %.

L'utilisateur porte l'entière responsabilité pour l'ensemble des dommages attribuables à un usage inapproprié.

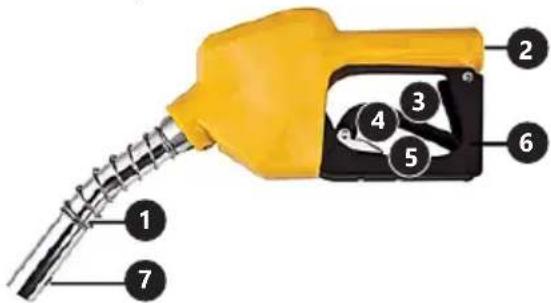

3.1. DESCRIPTION DE L'APPAREIL MSW-MN34,MSW-AN-100

1. Bec verseur et ressort d'ancrage
2. Entrée du pistolet
3. Levier
4. Serrure à levier
5. Sillon pour serrure à levier
6. Couvercle de protection
7. Ouverture de fermeture pour le rebond automatique

MSW-MN34M, MSW-MN-350

1. Bec verseur
2. Entrée du pistolet
3. Levier

3.2. PRÉPARATION À L'UTILISATION Installation

• Marquer le lieu de travail afin de le protéger des personnes non autorisées.
• Avant d'installer ou de remplacer le pistolet, couper l'alimentation électrique du distributeur et fermer les vannes d'arrêt d'urgence pour le débit de carburant.
• En cas de changement de pistolet, le retrait automatique du tuyau doit être bloqué. Dévisser le pistolet et vider le liquide restant dans le récipient spécial.
• Nettoyer le tuyau avant d'installer un nouveau pistolet. Des pièces étrangères peuvent endommager la soupape principale et le pistolet ne s'éteindra pas.
• Fixer le tuyau ou le filetage du pistolet avec du mastic d'étanchéité. N'utilisez pas de téflon ou de ruban plastique. Insérer le tuyau ou l'extrémité pivotante dans l'entrée du pistolet.
• Insérer l'extrémité filetée du tuyau dans l'entrée du pistolet et serrer l'écrou.

3.3. UTILISATION DE L'APPAREIL Utilisation:

- Étape 1

a) Insérez le bec verseur par le bon côté dans le réservoir du carburant.

b) Ne jamais distribuer de liquide lorsque le bec verseur est inversé. Cela peut entraîner des fuites de carburant. c) Avant de démarrer le distributeur, s'assurer que le pistolet est correctement positionné dans l'unité de remplissage du réservoir. Certaines structures de bec verseur empêchent le pistolet d'être correctement fixé. Dans ce cas, le pistolet de pulvérisation doit être tenu à la main afin que le bec ne tombe pas.

• Étape 2
  a) Soulever le levier de la buse pour démarrer le débit. Ne laissez pas la buse sans surveillance lors du dosage des liquides. L'utilisation d'un capot de protection est recommandée pour éviter les éclaboussures qui pourraient se produire lors du remplissage des liquides.
  b) Le pistolet doit être dirigé vers le bas dans l'entrée ou dans le réservoir.
  c) Ne pas utiliser de corps étrangers pour verrouiller le levier. L'écoulement libre doit être assuré par le blocage du levier dans le sillon.
  d) Si le pistolet n'est pas équipé d'un verrou, le levier doit être tenu à la main pour permettre au carburant de s'écouler dans le réservoir.

- Étape 3

a) Laisser le pistolet dans la conduite du carburant pendant 10 secondes après le rebond automatique. (Modèle: MSW-MN34, MSW-AN-100)
b) Retirer le pistolet et l'accrocher au distributeur.

3.4. NETTOYAGE ET ENTRETIEN

a) Pour nettoyer les différentes surfaces, n'utilisez que des produits sans agents corrosifs.
b) Laissez bien sécher tous les composants après chaque nettoyage avant de réutiliser l'appareil.
c) Le produit doit être conservé dans un endroit sec et frais, à l'abri de l'humidité et la lumière directe du soleil.
d) Inspectez régulièrement le produit pour vous assurer qu'il est en bon état technique et fonctionne correctement.
e) Utilisez un chiffon doux lors du nettoyage.
