MANUAL DE USUARIO MN34M MSW

DIRECCIÓN DEL FABRICANTE

TECHNISCHE DATEN

Parámetro- Descripción	Parámetro - Valor
Nombre del producto	Pistola de combustible automática		Pistola de combustible manual
Modelo	MSW-MN34	MSW-AN-100	MSW-MN34MMSW-MN-350
Diámetro de entrada de combustible	15/16"		3/4"
Diámetro de salida de combustible	3/4"		1/2"
Presión de trabajo (Mpa)	0,2		0,18
Caudal [l/m]	18-60	120	0-45

1. DESCRIPCIÓN GENERAL

Este manual ha sido elaborado para favorecer un empleo seguro y fiable. El producto ha sido estrictamente diseñado y fabricado conforme a las especificaciones técnicas y para ello se han utilizado las últimas tecnologías y componentes, manteniendo los más altos estándares de calidad.

ANTES DE LA PUESTA EN FUNCIONAMIENTO, LEA LAS INSTRUCCIONES MINUCIOSAMENTE Y ASEGÚRESE DE COMPRENDERLAS.

Para garantizar un funcionamiento duradero y fiable del aparato, el manejo y mantenimiento deben llevarse a cabo de acuerdo con las instrucciones de este manual. Los datos técnicos y las especificaciones de este manual están actualizados. El fabricante se reserva el derecho de realizar modificaciones para mejorar la calidad.

EXPLICACIÓN DE LOS SÍMBOLOS

El producto cumple con las normas de seguridad vigentes.

¡ATENCIÓN!, ¡ADVERTENCIA! o ¡NOTA! para llamar la atención sobre ciertas circunstancias (señal general de advertencia).

¡ADVERTENCIA! En este manual se incluyen fotos ilustrativas que podrían no coincidir exactamente con la apariencia real del dispositivo.

El texto en alemán corresponde a la versión original. Los textos en otras lenguas son traducciones del original en alemán.

2. SEGURIDAD

¡ATENCIÓN! Lea todas las instrucciones e indicaciones de seguridad. La inobservancia de las advertencias e instrucciones al respecto puede provocar descargas eléctricas, incendios, lesiones graves e incluso la muerte.

Conceptos como "aparato" o "producto" en las advertencias y descripciones de este manual se refieren a . ¡No sobrepasar la presión de trabajo máxima admisible del producto!

2.1. USO DEL PRODUCTO CON SEGURIDAD

a) En caso de duda sobre si el producto funciona correctamente o si detectara daños, póngase en contacto con el servicio de atención al cliente del fabricante.

b) El producto solamente puede ser reparado por el fabricante. ¡No intente repararlo usted mismo!

c) Guarde las instrucciones para su uso posterior. En caso de que el producto sea transferido a terceros, el manual de instrucciones debe ser transferido también.

d) No utilice ropa holgada o adornos tales como joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas móviles. La ropa holgada, las joyas o el cabello largo pueden quedar atrapados en las piezas móviles.

e) No debe utilizar el producto si se encuentra cansado, enfermo o bajo los efectos del alcohol, drogas o medicinas que limiten la capacidad de uso del producto.

f) Mientras no utilice el producto, manténgalo fuera del alcance de los niños y de personas que no estén familiarizadas con sus instrucciones de uso.

g) Mantenga el producto en buenas condiciones. Compruebe antes de cada uso si se encuentra dañado. En caso de presentar daños, el producto debe ser reparado antes de ser utilizado.

h) Las reparaciones y el mantenimiento del producto deben ser realizados por personal cualificado que utilice únicamente recambios originales. De este modo se garantizará un uso seguro.

i) Para asegurar la integridad operacional del producto, no retire las cubiertas montadas en fábrica ni afloje los tornillos.

j) No mueva o cambie de posición ni gire el producto mientras esté en funcionamiento.

k) Limpie el producto con regularidad para evitar la acumulación permanente de suciedad.

I) Al utilizar este producto junto con otros productos, siga todas las instrucciones de uso.

m) El operador es responsable de utilizar el producto de acuerdo con las normas locales de seguridad e instalación.

¡RECUERDE! Proteja a los niños y a las personas no autorizadas cuando utilice el producto.

3. INSTRUCCIONES DE USO

El producto ha sido diseñado para bombear líquidos como gasolina, diésel y mezclas de hasta un 10% de etanol.

El usuario es responsable de los daños derivados de un uso inadecuado del aparato.

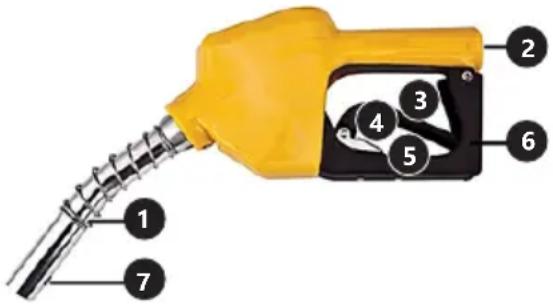

3.1. DESCRIZIONE DEL DISPOSITIVO

MSW-MN34, MSW-AN-100

1 2 3 4 5 6 7

1. Tubo y muelle de anclaje
2. Entrada de la pistola
3. Palanca
4. Bloqueo de la palanca
5. Ranura para el bloqueo de la palanca
6. Protección
7. Orificio sensor de llenado

MSW-MN34M, MSW-MN-350

1. Tubo
2. Entrada de la pistola
3. Palanca

3.2. PREPARACIÓN PARA LA PUESTA EN MARCHA Montaje

• Señalizar el lugar de trabajo para protegerlo de personas no autorizadas.
• Desconectar el suministro de energía del surtidor y cerrar las válvulas de cierre de emergencia antes de montar o reemplazar la pistola.
• Bloquear la retracción automática de la manguera si se desea reemplazar la pistola. Desenroscar la pistola de la manguera y vaciar el líquido restante en un recipiente especialmente diseñado.
• Limpiar la manguera antes de montar una nueva pistola. Los objetos extraños pueden dañar la válvula principal y hacer que la pistola no se desactive.
• Asegurar la rosca de la manguera o de la pistola con un sellador. No utilizar cinta de teflón o de plástico. Introducir la manguera o el extremo giratorio en la entrada de la pistola.
• Insertar el extremo roscado de la manguera a la entrada de la pistola y apretar la tuerca.

3.3. MANEJO DEL APARATO

Uso:

- Paso 1

a) Introducir el tubo con el lado correcto en la boca de llenado.

b) No dosificar nunca el líquido si el tubo está girado. Esto puede provocar fugas de combustible.
c) Antes de poner en marcha el surtidor, es necesario asegurarse de que la pistola esté correctamente colocada en la boca de llenado de combustible del depósito. Algunos diseños de bocas de llenado impiden que la pistola se fije correctamente. En estos casos, la pistola debe sujetarse con la mano para que el tubo no se salga de la boca de llenado.
- Paso 2
a) Levantar la palanca de la tobera para iniciar el caudal. Vigilar siempre la tobera durante la dosificación del líquido.

Se recomienda utilizar una protección contra las salpicaduras que puedan producirse al llenar el depósito.

b) La pistola debe estar dirigida hacia abajo en la boca de llenado o en el bidón de combustible.
c) No utilizar objetos extraños para bloquear la palanca. Para bloquear el caudal abierto, es necesario colocar el bloqueo de la palanca en la ranura.
d) Si la pistola no está equipada con un bloqueo, es necesario sujetar la palanca con la mano para permitir que el combustible fluya hacia el depósito.

• Paso 3
  a) Dejar la pistola en el tubo de combustible durante 10 segundos después del rebote automático. (Modelo: MSW-MN34, MSW-AN-100)
  b) Retirar la pistola y colgarla de nuevo en el surtidor.

3.4. LIMPIEZA Y MANTENIMIENTO

a) Para limpiar la superficie, utilice solo productos que no contengan sustancias corrosivas.
b) Después de cada limpieza, deje secar bien todas las piezas antes de volver a utilizar el aparato.
c) El producto debe almacenarse en un lugar seco y fresco, protegido de la humedad y de la luz directa del sol.
d) Se debe realizar una inspección regular del producto para comprobar su estado técnico y detectar daños.
e) Las aberturas de ventilación deben limpiarse con un pincel y aire comprimido.

NOTES/NOTZIEN

NOTES/NOTZIEN

NOTES/NOTZIEN

NUESTRO OBJETIVO PRINCIPAL ES LA SATISFACCIÓN DE NUESTROS CLIENTES! SI TIENE PREGUNTAS, POR FAVOR PÓNGANSE EN CONTACTO CON NOSTROS EN:
