MN34 - Pompe MSW - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Pompe à eau MSW MN34, puissance 750 W, débit maximum 3000 L/h, hauteur de refoulement maximale 30 m.
Utilisation	Idéale pour le pompage d'eau claire, irrigation de jardins, vidange de bassins et de caves.
Maintenance et Réparation	Vérifier régulièrement le filtre, nettoyer les impuretés, contrôler les joints d'étanchéité.
Sécurité	Utiliser uniquement dans un environnement sec, ne pas immerger le moteur, respecter les normes électriques.
Informations Générales	Garantie de 2 ans, poids 10 kg, dimensions 40 x 30 x 30 cm.

FOIRE AUX QUESTIONS - MN34 MSW

Comment installer la pompe MSW MN34 ?

Pour installer la pompe MSW MN34, commencez par lire le manuel d'utilisation. Assurez-vous que la zone d'installation est propre et sèche. Fixez la pompe sur une surface plane, connectez les tuyaux d'entrée et de sortie, puis branchez l'alimentation électrique.

Quelle est la capacité maximale de la pompe MSW MN34 ?

La pompe MSW MN34 a une capacité maximale de 4000 L/h. Veillez à ne pas dépasser cette capacité pour garantir un fonctionnement optimal.

Comment entretenir la pompe MSW MN34 ?

Pour entretenir la pompe MSW MN34, nettoyez régulièrement le filtre et vérifiez les joints d'étanchéité. Il est également recommandé de contrôler le niveau d'huile si applicable et de s'assurer que les connexions électriques sont sécurisées.

Que faire si la pompe ne démarre pas ?

Si la pompe MSW MN34 ne démarre pas, vérifiez d'abord l'alimentation électrique et assurez-vous que la pompe est correctement branchée. Contrôlez également le niveau d'eau et les éventuels blocages dans les tuyaux.

La pompe fait-elle du bruit pendant son fonctionnement ?

Un certain bruit est normal lors du fonctionnement de la pompe. Cependant, si le bruit est excessif, vérifiez si la pompe est bien fixée et si les pièces mobiles ne sont pas obstruées ou usées.

Quelle est la garantie de la pompe MSW MN34 ?

La pompe MSW MN34 est généralement fournie avec une garantie de 2 ans. Veuillez consulter les documents de garantie fournis avec le produit pour plus de détails.

Comment résoudre une fuite sur la pompe MSW MN34 ?

Pour résoudre une fuite, inspectez les joints et les connexions de la pompe. Remplacez les joints usés et resserrez les connexions si nécessaire. Si la fuite persiste, contactez un professionnel.

La pompe MSW MN34 peut-elle être utilisée pour des liquides autres que l'eau ?

La pompe MSW MN34 est conçue principalement pour pomper de l'eau. L'utilisation de liquides corrosifs ou visqueux peut endommager la pompe. Consultez le manuel pour plus d'informations sur les liquides compatibles.

Quelle est la puissance de la pompe MSW MN34 ?

La pompe MSW MN34 a une puissance de 750 W, ce qui lui permet de fonctionner efficacement pour diverses applications.

MODE D'EMPLOI MN34 MSW

Description des paramètres	Valeur des paramètres
Nom du produit	Pistolet de distribution automatique		Pistolet de distribution manuel
Modèle MSW-	MN34	MSW-AN-100	MSW-MN34MMSW-MN-350
Diamètre de l'entrée du carburant	15/16" 3/4"
Diamètre de la sortie du carburant	3/4" 1/2"
Pression de fonctionnement (Mpa)	0,2 0,18
Débit [l/m] 18-60	120 0-45

1.DESCRIPTION GÉNÉRALE

L'objet du present manuel est de favoriser une utilisation sécuritaire et fiable de l'appareil. Le produit a été concu et fabriqué en respectant étroitement les directives techniques applicables et en utilisant les technologies et composants les plus modernes. Il est conforme aux normes de qualité les plus élevées.

LISEZ ATTENTIVEMENT LE PRESENT MANUEL ET ASSUREZ-VOUS DE BIEN LE COMPRENDRE AVANT LA PREMIÈRE UTILISATION.

Afin de garantir le fonctionnement fiable et durable de l'appareil, il est nécessaire d'utiliser et d'entretenir ce dernier conformément aux consignes figurant dans le present manuel. Les caractéristiques et les specifications containues dans ce document sont à jour. Le fabricant se réserves le droit de procéder à des modifications à des fins d'amélioration du produit.

SYMBOLES

Respectez les consignes du manuel.

ATTENTION!, AVERTISSEMENT! et REMARQUE attirel'attention sur des circonstances spécifiques (symboles d'avertissement généraux).

REMARQUE! Les illustrations contenues dans le present manuel sont fournies à titre explicatif. Notre apparéil peut ne pas être identique.

La version originale de ce manuel a ete redigee en allemand. Toutes les autres versions sont des traductions de I'allemand.

2. CONSIGNES DE SECURITE

ATTENTION! Veuillez lire attentivement toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et des consignes de sécurité peut entrainer des chocs électriques, un incendie, des blessures graves ou la mort.

Les notions d'« apparéil », de « machine » et de « produit » figurant dans les descriptions et les consignes du manuel se rapportent à/au . La valeur maximale de la pression de fonctionnement admissible du produit ne doit pas être dépassée!

2.1. CONSIGNES DE SECURITE RELATIVES

À L'UTILISATION DU PRODUIT

a) En cas de doute quant au bon fonctionnement de l'appareil ou si vous constatéz des dommages sur celui-ci, veuilles communiquer avec le service client du fabricant.
b) Seul le fabricant doit réparer le produit. Ne tentez pas de réparer le produit par vous-même!
c) Conservé ce manuel pour référence ultérieure. Si le produit est remis à des tiers, il doit être accompagné de ce manuel d'utilisation.
d) Ne portez ni vêtements amples ni bijoux. Tenez vos cheveux, vos vêtements et vos gants à l'écart des pieces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent être happés par les pieces mobiles.
e) Il est interdirit d'utiliser le produit dans un état de fatigue, de maladie, sous l'emprise de l'alcool, de drogues ou de médicaments qui réduisent de manière significative l'aptitude à utiliser correctement le produit.
f) Lorsque le produit n'est pas en cours d'utilisation, conservez-le hors de portée des enfants et des personnes qui ne connaissent pas bien ce produit ou qui n'ont pas consulté ce manuel d'utilisation.
g) Maintenez ce produit en bon état de fonctionnement.
Vérifiez avant chaque utilisation que le produit ne presente pas de dommages généraux ou liés à des pieces mobiles. En cas de dommage, faites réparer le produit avant de l'utiliser.
h) La réparation et l'entretien du produit doivent être effectuels par un personnel qualifié utilisant uniquement des pieces de rechange d'origine. Cela garantira la sécurité d'utilisation.
i) Pour assurer l'intégrité opérationnelle du produit, ne retirez pas les couvercles installés en usine et ne desserrez pas les vis.
j) Il est interdirit de déplacer, de repositionner ou de faire pivoter le produit pendant son fonctionnement.
k) Le produit doit être nettoyé régulierement afin d'éviter le dépôt permanent de contaminants.
I) Lors de l'utilisation de ce produit avec d'autres produits, d'autres instructions d'utilisation doivent également être suivies.
m) L'opérateur est responsable de l'utilisation du produit conformément aux regementsations locales en matière de sécurité et d'installation.

ATTENTION! N'oubliez pas de protégger les enfants et les autres personnes représentes lors de l'utilisation de l'appareil.

3. CONDITIONS D'UTILISATION

Le produit est concu pour pomper des liquides tels que l'essence, le diesel et des melanges d'ethanol à 10 %.

L'utilisateur porte l'entière responsabilité pour l'ensemble des dommages attribuables à un usage inapproprié.

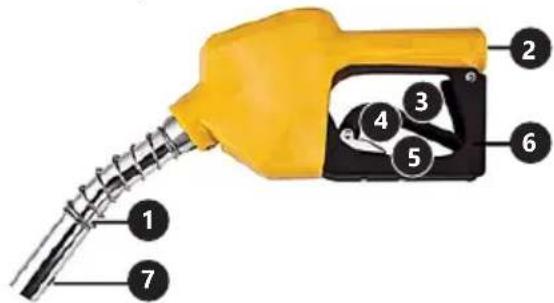

3.1.DESCRIPTION DE L'APPAREIL

MSW-MN34,MSW-AN-100

1. Bec verseur etressort d'ancrage
2. Entree du pistonet
3. Levier
4. Serrure à levier
5. Sillon pour serrure à levier
6. Couvercle de protection
7. Ouverture de fermetre pour le rebond automatique

MSW-MN34M, MSW-MN-350

1. Bec verseur
2. Entrée du pistolet
3. Levier

3.2. PREPARATION À L'UTILISATION Installation

• Marquer le lieu de travail afin de le protégger des personnes non autorisées.
• Avant d'installer ou de remplaner le pistolet, couper l'alimentation électrique du distributeur et fermer les vannes d'arret d'urgence pour le débit de carburant.
• En cas de changement de pistolet, le retrait automatique du tuyau doit être bloqué. Dévisser le pistolet et vider le liquide restant dans le recipient spécial.
• Nettoyer le tuyau avant d'installer un nouveau pistolet. Des pièces étrangères peuvent endommager la soupape principale et le pistolet ne s'éteindra pas.
  Fixer le tuyau ou le filetage du pistolet avec du mastic d'étanchéité. N'utilise pas de teflon ou de ruban plastique. Insérer le tuyau ou l'extrémité pivotante dans l'entrée du pistolet.
• Insérer l'extremité filetée du tuyau dans l'entrée du pistonlet et serrer l'écrou.

3.3. UTILISATION DE L'APPAREL

Utilisation:

• Étape 1
  a) Insérez le bec verseur par le bon côté dans le réservoir du carburant.

b) Ne jamais distribuer de liquide lorsque le bec verseur est inversé. Cela peut entrainer des fuites de carburant.
c) Avant de démarrer le distributeur, s'assurer que le pistolet est correctement positionné dans l'unité de replissage du réservoir. Certaines structures de bec verseur empêchent le pistolet d'être correctement fixé. Dans ce cas, le pistolet de pulverisation doit être tenu à la main afin que le bec ne tombe pas.

• Étape 2

a) Soulever le levier de la buse pour démarrer le débit. Ne laissez pas la buse sans surveillance lors du dosage des liquides. L'utilisation d'un capot de protection est recommendée pour éviter les éclaboussures qui pourrait se produit lors du replissage des liquides.
b) Le pistolet doit être dirigé vers le bas dans l'entrée ou dans le réserveir.
c) Ne pas utiliser de corps étrangers pour verrouiller le levier. L'écoulement libre doit être assure par le blocage du levier dans le sillon.
d) Si le pistolet n'est pas équipé d'un verrou, le levier doit être tenu à la main pour permettre au carburant de s'écouler dans le réservoir.

• Étape 3

a) Laisser le pistolet dans la conduite du carburant pendant 10 secondes après le rebond automatique. (Modèle: MSW-MN34, MSW-AN-100)
b) Retirer le pistolet et l'accrocher au distributeur.

3.4. NETTOYAGE ET ENTRETIEN

a) Pour nettoyer les différentes surfaces, n'utilise que des produits sans agents corrosifs.
b) Laissez bien secher tous les composants après chaque nettoyage avant de réutiliser l'appareil.
c) Le produit doit être conserved dans un endroit sec et frais, à l'abri de l'humidité et la lumière directe du soleil.
d) Inspectez régulierement le produit pour vous assurer qu'il est en bon état technique et fonctionné correctement.
e) Utilisez un chiffon doux lors du nettoyage.

DATI TECNICI
