MODE D'EMPLOI WDH-1500 MSW
| Descriptiondes paramètres | Valour des paramètres |
| Nom du produit | CHARIOT À PNEUS |
| Modèle | MSW-WDH-1500 |
| Dimensions [mm] | 1250/1980x1000x1330/2140 |
| Poids [kg] | 119,5 |
| Capacité [T] | 1,5 |
| Hauteur de levage [mm] | 0-770 |
| Dimensions acceptablesde la roue [mm]:Largour maximumDiamètre - minimum/maximum | 8001000-2000 |
1. DESCRIPTION GÉNÉRALE
L'objectif du présent manuel est de favoriser une utilisation sécuritaire et fiable de l'appareil. Le produit a été conçu et fabriqué en respectant étroitement les directives techniques applicables et en utilisant les technologies et composants les plus modernes. Il est conforme aux normes de qualité les plus élevées.
LISEZ ATTENTIVEMENT LE PRÉSENT MANUEL ET ASSUREZ-VOUS DE BIEN LE COMPRENDRE AVANT LA PREMIÈRE UTILISATION.
Afin de garantir le fonctionnement fiable et durable de l'appareil, il est nécessaire d'utiliser et d'entretenir ce dernier conformément aux consignes figurant dans le présent manuel. Les caractéristiques et les spécifications contenues dans ce document sont à jour. Le fabricant se réserve le droit de procéder à des modifications à des fins d'amélioration du produit. L'appareil a été mis au point et fabriqué en tenant compte des progrès techniques et de la réduction de bruit afin de réduire au maximum les risques liés aux émissions sonores.
EXPLICATION DES SYMBOLES
| CE | Le produit est conforme aux normes de sécurité en vigueur. |
| Respectez les consignes du manuel. | |
| Collecte séparée. | |
| ATTENTION 1, AVERTISSEMENT 1 et REMARQUE attirent l'attention sur des circonstances spécifiques (symboles d'avertissement généraux). | |
| Portez des protections pour les picois. | |
| Utilisez un dispositif de verrouillage. | |
| ATTENTION 1 Mise en garde liée à un risque de blessures des mains 1 |
ATTENTION! Certaines illustrations, présentes dans cette notice, peuvent différer de la véritable apparence de l'appareil.
La version originale de ce manuel a été rédigée en allemand. Les autres versions sont des traductions de l'allemand.
2. SÉCURITÉ D'EMPLOI
ATTENTION ! Veuillez lire attentivement toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et des consignes de sécurité peut entraîner des chocs électriques, un incendie, des blessures graves ou la mort.
Les notions d'« appareil », de « machine » et de « produit » figurant dans les descriptions et les consignes du manuel se rapportent à/au CHARIOT A PNEUS.
2.1. SECURITÉ AU POSTE DE TRAVAIL
a) Veillez à ce que votre poste de travail soit toujours propre et bien éclaire. Le désordre ou un éclairage insuffisant peuvent entrainer des accidents. Soyez prévoyant, observez les opérations et faites preuve de bon sens lorsque vous utilisez l'appareil.
b) En cas de doute quant au bon fonctionnement de l'appareil ou si vous constatez des dommages sur celui-ci, veuillez communiquer avec le service client du fabricant.
c) Seul le fabricant doit réparer le produit. Ne tentez pas de réparer le produit par vous même!
d) Aucun enfant ni personne non autorisée ne doit se trouver sur les lieux de travail. (Le non respect de cette consigne peut entraîner la perte de contrôle sur l'appareil).
e) Verifiez régulièrement l'état des autocollants portant des informations de sécurité. S'ils deviennent illisibles, remplacsez les
f) Conservez le manuel d'utilisation afin de pouvoir le consulter ultérieurement. En cas de cession de l'appareil à un tiers, l'appareil doit impérativement être accompagné du manuel d'utilisation.
g): Tenez les éléments d'emballage et les pièces de
fixation de petit format hors de portée des enfants.
h) Tenez l'appareil hors de portée des enfants et des animaux
Lors de l'utilisation combinée de cet appareil avec d'autres outils, respectez également les consignes se rapportant à ces outils.
⚠️ REMARQUE I Veillez à ce que les enfants et les personnes qui n'utilisent pas l'apparcil soient en sécurité durant le travail
2.2. SECURITÉ DES PERSONNES
a) N'utilisez pas l'appareil lorsque vous êtes fatigué, malade, sous l'effet de droques ou de médicaments et que cela pourrait altérer votre capacité à utiliser l'appareil.
b) Seules des personnes aptes physiquement à se servir de l'appareil, qui ont suivi une formation appropriée et ont lu ce manuel d'utilisation peuvent utiliser le produit. En outre, ces personnes doivent connaître les exigences liées à la santé et à la sécurité au travail
c) Soyez attentif et faites preuve de bon sens lors que vous utilisez l'appareil. Un moment d'inattention pendant le travail peut entraîner des blessures graves
d) Utilisez l'équipement de protection individuel approprié pour l'utilisation de l'appareil, conformément aux indications faites dans le tableau des symboles, au point 1. L'utilisation de l'équipement de protection individuel adéquat certifié réduit le risque de blessures.
e) Ne surestimez pas vos capacités. Adoptez toujours une position de travail stable vous permettant de garder l'équilibre. Vous aurez ainsi un meilleur contrôle en cas de situations inattendues.
f) Ne portez ni vêtements amples ni bijoux. Tenez vos cheveux, vos vêtements et vos gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux et les cheveux longs peuvent être happés par les pièces mobiles.
g) Cet appareil n'est pas un jouet. Les enfants doivent demeurer sous la supervision d'un adulte afin qu'ils ne jouent pas avec l'appareil.
h) Ne restez jamais à proximité de l'appareil avec la roue chargée du côté du démontage/de la pose.
i) La roue de la machine doit rester toujours alignée dans le plan vertical - c'est la seule façon de garantir un fonctionnement stable et sûr.
j) Avant de déplacer l'appareil avec la roue, verrouillez d'abord l'appareil afin pour empêcher l'extension, puis sécurisez la roue avec le verrou pour l'empêcher de tomber accidentellement.
2.3. UTILISATION SÉCURITAIRE DE L'APPAREIL
a) Maintenez l'appareil en parfait état de marche. Avant chaque utilisation, vérifiez l'absence de dommages en général et au niveau des pièces mobiles (assurez-vous qu'aucune pièce ni composant n'est cassé et vérifiez que rien ne compromet le fonctionnement sécuritaire de l'appareil). En cas de dommages, l'appareil doit impérativement être envoyé en réparation avant d'être utilisé de nouveau.
b) Tenez l'appareil hors de portée des enfants.
c) La réparation et l'entretien des appareils doivent être effectués uniquement par un personnel qualifié, à l'aide de pièces de rechange d'origine. Cela garantit la sécurité d'utilisation.
d) Pour garantir l'intégrité opérationnelle de l'appareil, les couvercles et les vis posés à l'usine ne doivent pas être retirés.
e) Lors du transport, de l'installation et de l'utilisation de l'appareil, respectez les dispositions d'hygiène et de sécurité en vigueur dans le pays d'utilisation.
f) Nettoyez régulièrement l'appareil pour en prévenir l'encrassement.
g) Cet appareil n'est pas un jouet. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants, à moins qu'ils se trouvent sous la supervision d'un adulte responsable.
h) Il est défendu de modifier l'appareil pour en changer les paramètres ou la construction.
i) Gardez le produit à l'écart des sources de feu et de chaleur.
j) Ne surchargez pas l'appareil.
k) N'utilisez l'appareil que sur une surface dure, plane et exempte de salcités.
l) Empéchez les charges suspendues de s'abaisser brusquement ou de se balancer, en particulier lorsque vous déplacez l'appareil.
m) N utilisez pas l'appareil lorsque le cylindre est vide ou ne contient pas assez d'huile.
n); N'utilisez pas l'appareil pour des roues dont le diamètre est supérieur à celui prévu par le fabricant!
ATTENTION ! Bien que l'appareil ait été conçu en accordant une attention spéciale à la sécurité et qu'il comporte des dispositifs de protection, ainsi que des caractéristiques de sécurité supplémentaires, il n'est pas possible d'exclure entièrement tout risque de blessure lors de son utilisation. Nous recommandons de faire preuve de prudence et de bon sens lorsque vous utilisez l'appareil.
- CONDITIONS D'UTILISATION Le produit est destiné à aider au montage / demontage des roues de camions, agricoles, industrielles, etc.
L'utilisateur porte l'entière responsabilité pour l'ensemble des dommages attribuables à un usage inapproprié.

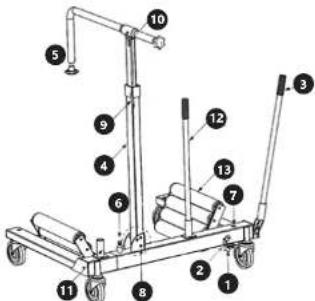

3.1. DESCRIPTION DE L'APPAREIL
-
Pédale d'abaissement
-
Verrouillage de la pédale d'abaissement
-
Poignée pour le pompage
-
Colonne de support.
-
Pour de support
-
Bras de support
-
Mócanismo do versouillares
-
Mecanisme de verchillage
-
Accès au réservoir d'huile hydraulique
-
Tige de verrouillage
-
Verrouillage du réglage de la hauteur
-
Verrou de réglage de la largeur
-
Siège supplémentaire (pour levier)
-
Poignée pour déplacement du chariot
-
Supports a rouleaux
3.2. PRÉPARATION À L'UTILISATION
CHOIX DE L'EMPLACEMENT DE L'APPAREIL
La température ambiante ne doit pas dépasser 45°C et l'humidité relative 85%. Tenez l'appareil à l'écart des surfaces chaudes. Utilisé toujours l'appareil sur une surface plane, stable, propre, ininflammable et sèche, hors de portée des enfants et des personnes présentant des capacités physiques, sensorielles ou mentales diminuées.
3.3. UTILISATION DE L'APPAREIL
3.3.1. CHARGEMENT DE LA ROUE SUR L'APPAREIL ATTENTION: le véhicule doit être positionné sur une surface plane et plane. L'essieu dont la roue sera retirée doit être soulevé et reposer fermement sur des supports,
suffisamment haut par rapport à la surface pour permettre au fauteuil roulant d'être conduit sous la roue.
a) Relâchez la pedale d'abaissement (1) avec le verrou (2) et poussez-la vers le bas. Pomper le chariot à l'aide de la poignée (3).
b) Règlez la colonne de support (4) de sorte que le bras de support (5) soit au-dessus de la roue.
c) Glissez le chariot sous la roue de sorte que les supports à rouleaux (13) soient des deux côtés de la roue et que la roue elle-même repose contre la colonne de support (4).
d) Assurez-vous que la pédale d'abaissement (1) est dans sa position la plus haute et verrouillée (2). Pompez ensuite jusqu'à ce que la roue et l'appareil soient en contact l'un avec l'autre.
Il est possible d'ajuster l'angle de la colonne de support (4) en fonction du type de roue - pour ce faire, tirez la tige de verrouillage (8) et réglez la colonne (4) à l'angle souhaité, puis verrouillez-la dans cette position avec la tige (8).
IMPORTANT: comme son nom l'indique - la colonne et le châssis de support (4 et 5) - ne servent qu'à supporter la roue reposant sur l'appareil, et non à supporter tout son poids.
f) Soulevez la roue en pompant avec la poignée (3). Une fois la roue en appui sur le support, fixez-la dans cette position à l'aide du mécanisme de verrouillage (5).
IMPORTANT: assurez-vous que le mécanisme de vercuillage de l'appareil (6) est inseré au-dessus du trou le plus proche possible de la traverse pour éviter que la roue ne s'abaisse accidentellement lors du déplacement de l'appareil.
g) Une fois les écrous de roue retirés, elle peut être retirée en toute sécurité des filets du moyeu.
h) Placez le levier de pompage (3) dans le siège supplémentaire (11) et les deux leviers peuvent être utilisés pour manœuvrer en toute sécurité la roue chargée
3.3.2. DÉCHARGEMENT DE LA ROUE DE L'APPAREIL Une fois la roue montée sur les boulons du moyeu et fixée avec des écrous ou transportée vers le lieu de stockage, les roues peuvent être déchargées de l'appareil.
al Dessemez le bras de support (5) - pour ce faire, relâchez les verrous de réglage (9 et 10).
b) Soulevez et relâchez le mécanisme de verrouillage (6) c) Relâchez le verrou (2) de la pédale d'abaissement (1)
et appuyez dessus. Écartez l'appareil en pompant avec la poignée (3).
3.4. NETTOYAGE ET ENTRETIEN
a) Pour nettoyer les différentes surfaces, n'utilisez que des produits sans agents corrosifs.
b) Conservez l'appareil dans un endroit propre, frais et sec, à l'abri de l'humidité et des rayons directs du soleil.
c) Il est interdit d'asperger l'appareil d'eau ou de l'immerger dans l'eau.
d) Contrôlez régulièrement l'appareil pour vous assurer qu'il fonctionne correctement et ne présente aucun dommage.
e) Utilisez un chiffon doux lors du nettoyage.
f) Il est conseillé de laver l'appareil uniquement avec un chiffon mou et humide.
g) N'utilisez aucun objet présentant des arêtes tranchantes, ni objet métallique (tels qu'une brosse ou une spatule en métal) pour le nettoyage car ils pourraient endommager la surface de l'appareil.
h) Toutes les 8 heures de fonctionnement, vérifiez le niveau d'huile dans le système et faites l'appoint si nécessaire (huile hydraulique recommandée de classe ISO VH 15).
3.4.1. APPOINT D'HUILE HYDRAULIQUE
Déployez l'appareil jusqu'à la position finale - les supports de galets (13) sont les plus éloignés. Démontez ensuite la vis d'accès au réservoir d'huile et remplissez-le jusqu'à ses limites, en faisant attention à ne pas renverser de l'huile sur l'appareil. Reposez la vis.
ATTENTION: en cas de déversement d'huile hydraulique, retirez la immédiatement de l'appareil et de son
environnement, par exemple en utilisant de l'essence cela peut perturber le bon fonctionnement de l'appareil et même entraîner un accident!
