RP318BXE3 - Réfrigérateur TCL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil RP318BXE3 TCL au format PDF.
| Caractéristiques Techniques | Réfrigérateur TCL RP318BXE3, capacité de 318 litres, classe énergétique A++ |
|---|---|
| Dimensions | Hauteur : 185 cm, Largeur : 60 cm, Profondeur : 65 cm |
| Type de froid | Froid statique |
| Utilisation | Réfrigération des aliments, conservation des produits frais et surgelés |
| Éclairage intérieur | LED |
| Nombre de tiroirs | 3 tiroirs pour le congélateur |
| Maintenance | Dégivrage manuel recommandé, nettoyage régulier des joints |
| Sécurité | Système de verrouillage des portes, alarme de température |
| Informations Générales | Poids : 70 kg, garantie de 2 ans, niveau sonore : 42 dB |
FOIRE AUX QUESTIONS - RP318BXE3 TCL
Questions des utilisateurs sur RP318BXE3 TCL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice RP318BXE3 - TCL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RP318BXE3 de la marque TCL.
MODE D'EMPLOI RP318BXE3 TCL
Cartone d'imballaggio
Cartone d'imballaggio
O DQXDOWHP SHUDUXUHDGXVHP HQW
Merci d'avoir acheté un réfrigérateur TCL. Nous exprimons par la presente nos remerciements. N'hésitez pas à utiliser notre réfrigérateur TCL. Nous ferons de notre mistrs pour vous
fournir un service de qualité.
Consignes de sécurité P2
Présentation du produit P5
Manipulation et placement P6
Préparations avant utilisation P7
Indications de fonctionnement P8
Illustration et fonctionnement du panneau d'affiche P8
Stockage alimentaire P10
Fabrication de glaçons P10
Méthode de montage et démontage des accessoires P11
Entretien P11
Éché de l'analyse P14
Aucun échec P14
Parametres techniques P15
LiTe de colisage P15
Directive sur le recyclage sur P16
Description du type de climat P16
- Cet apparéil n'est pas destiné à être utilisé par des personnes (incluant les enfants) à capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à moins d'être surveillé ou avoir reçu des instructions concernant l'utilisation de l' apparéil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin de s'assurer qu'ils ne s'amusent pas avec l' apparéil.
- Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son agent de service ou tout autre personne qualifiée similaire dans le but d'éviter tout danger.
- Cet apparéil peut être utilisé par des enfants âgé de 8 ans et plus ainsi que par les personnes à capacités physiques, sensorielles ou mentales réduits ou manquant d'expériences et de connaissances étant surveillées ou ayant reçu des instructions concernant l'utilisation de l' apparéil de manière sure et complenant les dangers impliqués. Les enfants ne doivent pas s'amuser avec l' apparéil. Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par un enfant sans surveillance.
- AVERTISSEMENT: veuillez garder les ventilations de l'appareil se trouvant dans le boitier de l'appareil ou dans la structure intégrée libres de toute obstruction.
- AVERTISSEMENT: N'utilisez aucun apparéil mécanique ou aucun autre moyen afin d'accélérer le processus de dégivrage autres que ceux reconnendés par le fabricant.
- AVERTISSEMENT: N'endommagez pas le circuit réfrigerant.
- AVERTISSEMENT: N'utilisez pas d'appareils électriques à l'intérieur des compartments de stockage des alimentés de l'appareil à moins qu'ils soient du type recommendé par le fabricant.
- Ne stockez aucunes substances explosives tels que des bombes aerosols avec un propulseur inflammable dans cet apparéil.
- Cet apparéil est destiné à être utilisé dans une maison ou pour des applications similaires telles que:
- Zones de cuisine du personnel de magasins, de bureaux et autres environnementes de travail;
Fermes et par les clients d'hoteIs, de motels et autres environnement de type risedentiel; - Environnements de type gite touristique;
- Restauration et applications similaires non commerciales.
- Ce produit contient une source lumineuse de classe d'efficacité énergétique F.Pour la source lumineuse ERP, il est testé avec (sans) couvercle de lumière.
Consignes de sécurité
1. Avertissement
Avertissement: Aucune barrière ne doit être installée autour de l'appareil ou dans la structure afin d'assurer une bonne ventilation.
FR
Avertissement: Il est interdit d'accélérer le processus de dégivrage avec un équipement mécanique ou une autre méthode autre que la méthode recommandé par le fabricant.
Avertissement: N'endommagez jamais le circuit réfrigerant.
Avertissement: N'utilisez jamais d'appareils électriques dans le compartment à aliments de l'appareil à l'exception de ceux du type recommendé par le fabricant.
Avertissement: Ne placez jamais de boisson liquide ou de nourriture contenu dans un recipient en verre dans la partie du congélateur par crainte de fissuration.
Avertissement: Si le réfrigerateur se retrouve hors tension, il doit être redémarré 5 minutes plus tard pour éviter d'endommager le compresseur.
Avertissement: Si une piece sous tension, un bruit anormal, une oedur, une fumee ou autre anormalite est trouvee pendant l'utilisation de I'appareil, il est necessaire le metre immeditatement hors tension et de contacter le département du service après-vente de la compagnie en temps foulu.
Avertissement: Ne placez jamais votre doigt ou votre main sous le réfrigérateur, spécialement vers la partie arrière, dans le cas contraire vous risquez de vous blesser avec la partie tranchante.
Avertissement: Les enfants ne doivent pas s'amuser ou grimper sur le réfrigérateur. L'emploi de l'appareil doit se faire sous la surveillance de leurs parents pour éviter tout danger.
Avertissement: Ne placez jamais vous main entre les portes que ce soit pour ouvrir ou fermer la porte pour éviter de coincer votre doigt. La poignée de la porte doit être utilisée pour ouvrir et fermer la porte.
Avertissement: Sous les types de climat SN, N et ST, la plage ambiente d'utilisation de l'appareil est de 10^ 38^ ; sous les types de climat SN, N, ST et T, la plage ambiente d'utilisation de l'appareil est de 10^ 43^ . Si l'appareil fonctionne en dehors des plages de température ambiente des types de climat concerné, l'appareil pourrait ne pas maintainir la température interieure souhaitée.
Consignes de sécurité
FR
Avertissement: Risque d'incendie/matériel inflammable
Avertissement: lorsque vous placez l'appareil, assurez vous que le cordon d'alimentation n'est pas bloqué ou endommagé.
Avertissement: Ne placez pas de multi-prises ou de blocs d'alimentation portable à l'arrière de l'appareil.
Les enfants aeges de 3 à 8 ans sont autorisés à remplir et à vider les apparciils de réfrigération.
L'ouverture de la portependant de longues périodes peut cause une augmentation importante de la température dans les compartments de l'appareil.
Nettoyez regulierement les surfaces qui peuvent etre en contact avec la nourriture alsique les systèmes de drainage accessibles.
Nettoyez les réservoirs d'eau s'ils n'ont pas eteutiliseds pendant 48 heures; rinceze le système de distribution d'eau connecté à une source d'eau si l'eau n'a pas eteutilisée pendant 5 jours.
Stockez la viande fraîche et le poisson dans des conténants appropriés dans le réfrigerateur de façon à ce qu'ils n'entrent pas en contact ou s'égouttent sur d'autres alimentés.
Les compartments de surgelés 2 étoiles conviennent au stockage de la nourriture surgelé, l'entrepôt ou la fabrication des glaces et la fabrication de glaçons.
Les compartments 1, 2 et 3 étoiles ne conviennent pas pour la congélation d'aliments frais.
Si l'appareil de réfrigération est laissé vide pendant de longues périodes, mettez le hors tension, dégivrez le, nettoyez le, séchez et laissez la porte ouverte afin d'éviter le développement de moisissures à l'intérieur de l'appareil.
2. Attention
Attention: L'alimentation de ce produit doit être conforme à l'alimentation mentionnée sur la plaque signalétique, et une prise indépendante à 3 troughs doit être utilisée (supérieure à 10A, et mise à terre correctement). Une prise ne doit doit pas partager plus d'un seul apparéil, dans le cas contraire un incendie peut être provoqué due à la surchauffe.
Attention: Ne tirez jamais le cable d'alimentation à la main. Il est nécessaire de tener et débrancher le connecteur d'alimentation de la prise pourdéconnecter l'alimentation. Le cordon d'alimentation ou le connecteur ne doit pas être touchés par une main mouillée pour éviter toute électrocution.
Attention: Le cordon d'alimentation ne doit pas etre bloqué par le réfrigerateur ou tout autre charge lourde, et le cordon d'alimentation ne doit pas etre tendu au maximum.
L'endommagement ou le dénudement du cordon d'alimentation peut entraîner un incendie ou une électrocution. Si le cordon d'alimentation est cassé ou coupé, veuillez contacter le département du service après-vente immédiatement.
Attention : Aucune matière inflammable, explosive, corrosive ou de matière alcaline n'est autorisée à l'intérieur du réfrigérateur.
Consignes de sécurité
Attention: Le réfrigerateur ne doit pas être utilisé sous la pluie ou sous la lumière du soleil.
Attention : Il est interdit de placer un recipient contenant du liquide sur le réfrigerateur car le bris ou le renversement du recipient pourrait affecter l'iso1ation electrique du réfrigerateur et provoquer un incendie ou une électrocution.
Attention : Le réfrigérateur ne doit pas être démontré ou modifié sans permission. La réparation du réfrigérateur doit être effectué par un spécialiste.
Attention : En cas de fuite d'un gaz inflammable tel que le gaz de charbon, il est nécessaire d'abord de fermer la valve qui fuit et ensuite d'ouvrir la fenêtre pour ventiler la piece, il ne faut absolument pas débrancher le connecteur du réfrigerateur immidiatement par crainte de provoquer un incendie ou une explosion à cause d'une étincelle électrique.
Attention : Les apparèils de réfrigération - en particulier ceux du type réfrigerateur-congélateur - pourraient ne pas fonctionner correctement (possibilité de décongélation du contenu ou température devenant trop élevé dans le compartment d'aliments surgelés) lorsqu'ils sont placés pendant une longue période au-dessous de l'extrémité froide de la plage de températures pour laquelle l'appareil de réfrigération est lié.
Attention : Les boissons effervescentes ne doivent pas etre conservées dans les compartments du congelateur ou dans des compartments à basse température et les produits tels que les glaçons ne doivent pas etre consommés trop froids.
Attention : N'excédez pas les périodes de conservations recommannées par le fabricant d'aliments quel quels soit l'aliment.
Attention : Des précautions, tel qu'emballer les aliments surgelés dans plusieurs couches de papier journal, sont nécessaires pour éviter une augmentation excessive de la température des aliments surgelés lors du dégivrage de l'appareil de réfrigération .
Attention : Une augmentation de la température des alimentés surgelés pendant un dégivrage manuel, un entretien ou un nettoyage peut réduire leur durée de conservation.
Attention : Faites attention aux alimentents surgelés stockés dans le cas d'un non fonctionnement prolongé de l'appareil de réfrigération (interruption de l'alimentation ou panne du système frigorifique).
Attention : Des actions sont à entreprises lorsque l'appareil de réfrigération est mis hors tension temporairement ou pour une période prolongée (par exemple : le vider, le nettoyer et le sécher, faiser les portes et couvercles entrouverts).

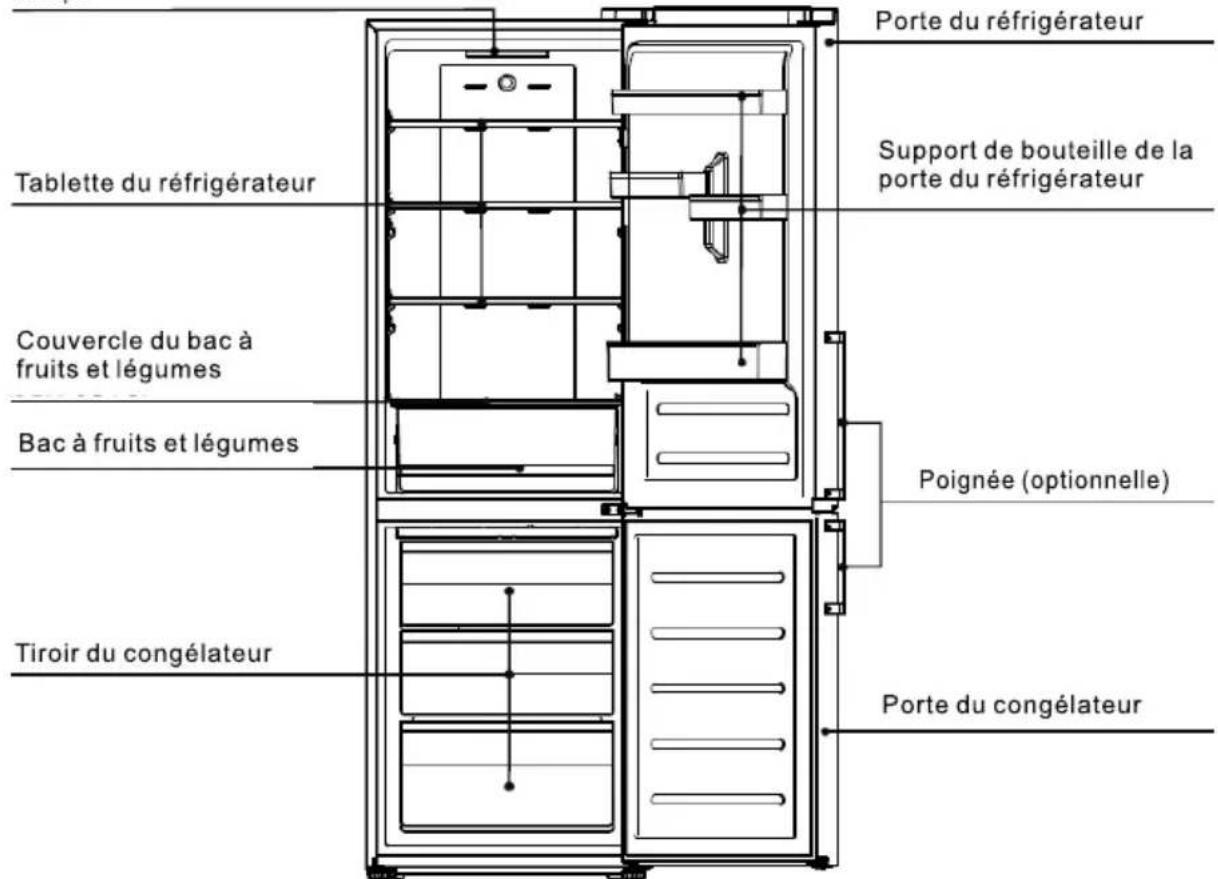

Présentation du produit
Lampe
Portedu réfrigérateur
Support de bouteille de la portedu réfrigérateur
Poignée (optionnelle)
Les images sont à titre indicatif uniquement. Veuillez vous reférer à l'objet
\section*{Caracteristiques}
-- Contrôle intelligent de la température par ordinateur; refroidissement à l'air et sans givre. -- Refrigererant respectueux de l'environnement, il est composé de matériel aux sans CFC, le R600a est un gaz respectueux de l'environnement. 80% des matérielux principaux peuvent être recyclés;
-- Tiroirs transparens avec une nouvelle appearance et les alimentes à l'intérieur visibles en un clin d'oeil.
-- La hauteur des étagères en verre trempée du réfrigerateur sont ajustables, résistantes à l'usure, résistantes à la chaleur et pratiques;
-- Le condensateur dissimulé possède une forme à dos plat. Il possède un style parfait et coordonné qui est simple, facile à nettoyer et ne prend pas beaucoup de place;
-- Ce produit utilise un compresseur silencieux, efficace, d'une marque internationale et avec une technologie de mousse spéciale. Il a comme caractéristique également un faible niveau sonore, une faible consommation d'énergie et il convient aux besoines familiaux et commerciaux.
Remarques:
Si vous produit est un produit d'une gamme supérieure, il se peut qu'il ne soit pas exactement le même que celui des instructions. Cependant, cela ne modifiera aucunement la performance et methode d'application. Soyez rassures de son utilisation.
5cm
5cm >5cm
Manipulation et placement
Ce réfrigérateur ne peut pas être utilisé comme apparéil encasirable.

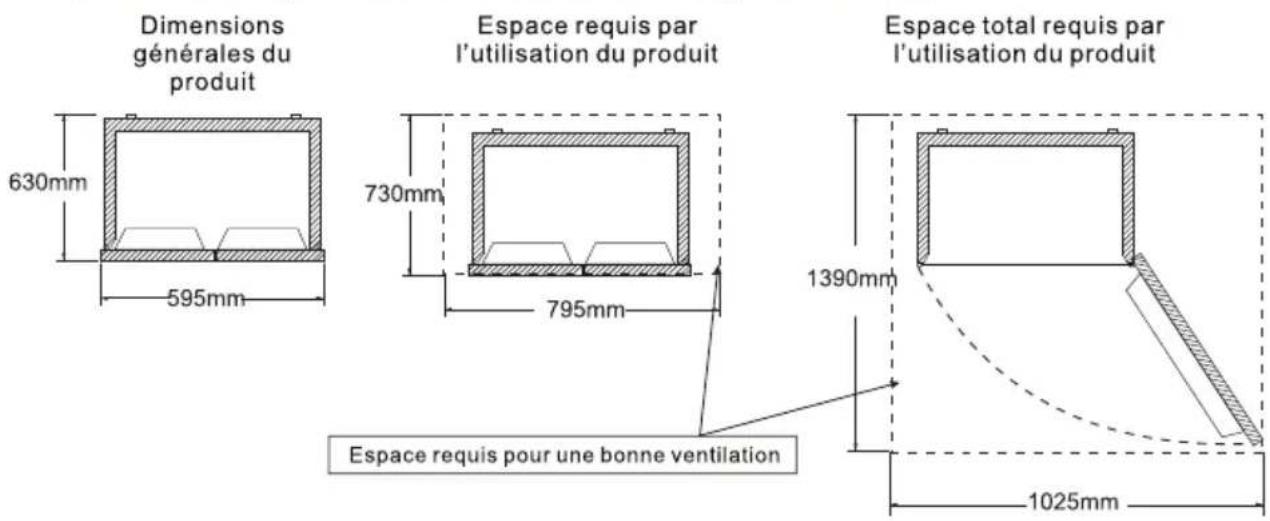

Les dimensions générales du produit et de l'espace requis pour
l'utilisation du produit sont illustrés sur les images suivantes :
Préparations avant utilisation
- Retirez tous les morceaux d'emballage tels que le ruban de fixation de la boite, etc., en particulier la base en mousse.
- Utilisez un chiffon humide et tiège pour nettoyer l'intérieur et l'extérieur du réfrigérateur, (un détergent neutre peut être ajoute dans l'eau tiège).
-
ÀpRES avoir mis à niveau le réfrigérateur et l'avoir nettoyé, laissez le debout 5 heures avant de le brancher pour lemettre sous tension et laissez réfrigérateur en fonctionnement durant 2 ou 3 heures avant d'y stocker des alimentés.
-
Retirez le ruban de fixation
Pendant le périodechaude d'ete,24
heures sont necessaires pour
congerer entrement les alimentes.
Verifiez les conditions de réfrigeration
le 2e jour
2. Connectez à l'alimentation
3. Stockez des alimentés
2-3 heures après avoir mis sous tension
L'appareil doit être situé dans la zone la plus fraîche de la pièce, loin des apparèils produit de la chaleur ou des conduits de chauffage, et à l'abri de la lumière directe du soleil.
Laisser les alimentes chauds refroidir à température ambiente avant de les placer dans l'appareil. Une surcharge de l'appareil oblige le compresseur à fonctionner plus longtemps. Les alimentés qui gèlent trop lentement peuvent perdre de la qualité ou se gérer.
Assurez-vous d'emballer correctement les alimentes et d'essuyer les contenants avant de les placer dans l'appareil. Cela réduit l'accumulation de givre à l'intérieur de l'appareil.
Le bac de rangement de l'appareil ne doit pas etre recouvert de papier d'aluminium, de papier cire ou de papier essuie-tout. Les doublures interfere n aocirculation de I'air froid, rendant I'appareil moins efficace.
Organisez et etiquetez les alimentes pour reduire les ouvertures de porte et les recherches prolongees. Retirez autant d'articles que neccasse a la fois et fermez la porte des que possible. Veuillez you refere a l'imag d'introduction du produt a la page 5 pour l'emplacement des accessoires.
Notes de fonctionnement

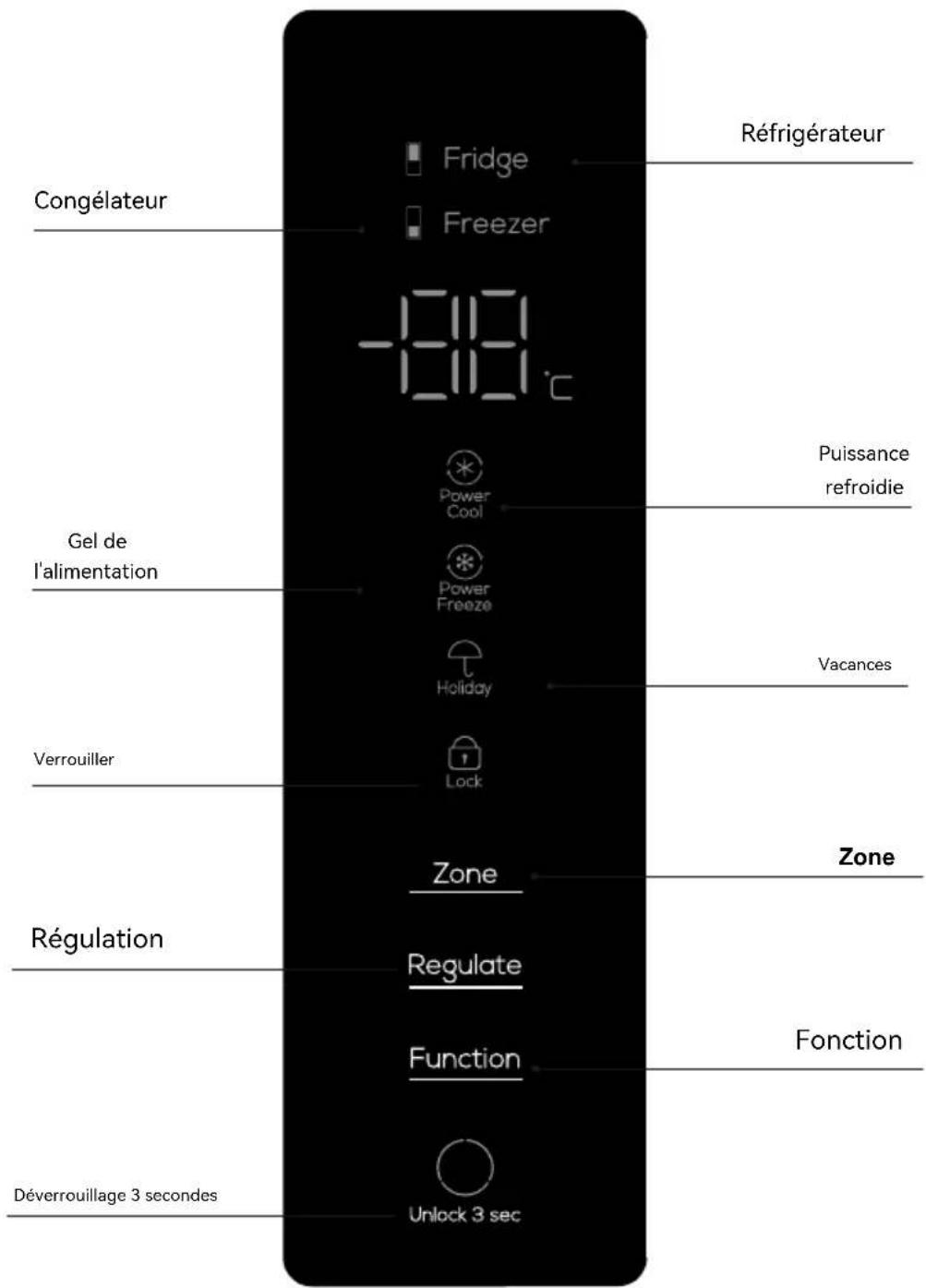

Fonctionnement et schéma du tableau d'affichage
L'illustration ci-dessus représenté la ca. e de contrôle informatique du produit
Notes de fonctionnement
Mise sous tension pour la première fois
Lorsqu'il est mis sous tension pour la première fois, le réfrigerateur démarre le mode intelligent et fonctionne à 5^ pour la chambre de réfrigération et à -18^ pour la,chambre de congélation.
FR
Fonction de verrouillage des enfants
Activer : si aucune touche n'est actionnée sur l'écran d'aAchage, le cla vier est automatiquement verrouillé au bout de 30 secondes et la fonction de verrouillage des enfants est activée ;
Déactivation : lorsque l'écran est verrouillé, appuyez sur la touche « Déverrouillage 3 secondes » et maintenez-la enforcée pendant 3 secondes pour le déverrouiller, et la fonction de verrouillage des enfants est désactivée.
Réglage manuel de la température
Si vous n'appuyez pas sur le bouton à l'écran dans les 30 secondes, l'écran s'arrête automatique et le clavier est automatiquement bloqué. Lorsque l'écran est étant, appuyez sur le bouton pour la première fois pour réveiller l'écran; appuyez et maintenez le bouton « Déverrouillage 3 secondes » pendant 3 secondes pour déverrouiller, puis appuyez à nouveau sur le bouton pour que la fonction du bouton soit e'Aective.
Réglage de la température de la chambre froide (2^ 8^)
En mode déverrouillé, appuyez plusieurs fois sur la touche « Zone » jusqu'à ce que la zone de température de la chambre froide s'allume, puis appuyez sur la touche « Régulation » pour régler la température de la chambre froide. La température de la chambre froide doit être réglée entre « 02 » - « 03 » - « 04 » - « 05 » - « 06 » - « 07 » - « 08 » - « 02 ». Sélectionnéz la température appropriée pour arrêté le fonctionnement de la clé, puis déAnissez la plage de température pour conArmation.
Réglage de la température de la chambre de congélation (-24^ -15^)
Lorsque l'appareil est déverrouillé, appuyez plusieurs fois sur la touche « Zone » jusqu'à ce que la zone de température de congélation s'allume, puis appuyez sur la touche « Régulation » pour régler la températe de la chambe de congélation. La températe de la chambe de congélation doit être réglée entre « -24 » - « -23 » - « -22 » - « -21 » - « -20 » - « -19 » - « -18 » - « -17 » - « -16 » - « -15 » - « -24 ». Sélectionnez la températe appropriée pour arrêter le fonctionnement de la clé, puis déAnissez la plage de températe pour conArmation.
Fonction de refroidissement de la puissance
Si le réfrigerateur est déverrouillé, vous pouvez appuyer plusieurs fois sur la touche « Fonction » jusqu'à ce que l'icone « Power Cool » clignote, puis arrêté d'appuyer sur la touche et attendre 3 secondes pour acceder à la fonction de refroidissement de la chambre du réfrigerateur. La même opération permet d'arrêter la fonction de refroidissement de l'alimentation. Une fois la fonction « Power Cool » activée, le réfrigerateur quitte automatiquement la fonction « Power Cool » après l'avoir activée pendant 2 heures. « Power Cool »
En mode « Power Cool», la température de réglage de la chambre de réfrigeration est aAchée de 2^ jusqu'à ce que vous quittiez la fonction. Lorsque l'appareil est en mode « Power Cool», il est possible de quitter automatiquement la fonction de refroidissement en réglant d'autres fonctions. Lorsque l'appareil est en mode « Power Cool», la fonction Power Cool est automatiquement désactivée lorsque la poAe du réfrigerateur est ouveAe pendant plus de 3 minutes. (En mode « Power Cool», lorsque vous reglez d'autres fonctions, vous pouvez quitter automatiquement la fonction Power Cool)
Fonction de gel de l'alimentation
Dans le cas où le réfrigerateur est déverrouillé, appuyez plusieurs fois sur la touche « Fonction » jusqu'à ce que l'icone « Power Freeze » clignote, puis arrêtez d'appuyer sur la touche et attendez 3 secondes pour acceder à la fonction de condensation de la chambre de condensation. Vous pouvez quitter la fonction de condensation de l'énergie par la même opération. Une fois la fonction de « Power Freeze », le réfrigerateur quitter automatiquement la fonction de condensation après être resté sous HL-Cool pendant 4 heures. En mode « Power Freeze», la température de réglage de la chambre de condensation est a Achée p ar -32^ jusqu'à ce que vous quittiez la fonction. En état de « gel de l'alimentation», lorsque vous reglez d'autres fonctions, vous pouvez quitter automatiquement la fonction de gel de l'alimentation. En mode « Power Freeze», la fonction de condensation s'arrête automatiquement lorsque la poAe de condensation est ouveAe pendant plus de 3 minutes.
Notes de fonctionnement
(En état de « gel de l'alimentation», lorsque vous reglez d'autres fonctions, vous pouvez quitter automatiquement la fonction de gel de l'alimentation).
Fonction vacancies
En mode déverrouillé, appuyez sur la touche « Fonction » jusqu'à ce que l'odore « Vacances » clignote, arrêtez l'actionnement de la touche et attendez 3 secondes pour entrer dans la fonction vacances. En mode vacances, la position de la chambre de réfrigeration du réfrigerateur indique « OF » et la chambre de réfrigeration entre dans l'état fermé. (Dans l'état « Vacances », lorsque d'autres fonctions sont régées, la fonction vacances peut être automatiquement quittée)
Remarque : Avant d'activer la fonction vacances, veuillez soAir les alimentes de la chambe de réfrigération.
Mise hors tension de la mémoire
Lorsque l'alimentation est coupée, l'état de fonctionnement instantané au moment de la coupure de l'alimentation est verrouillé. ÀpRES la mise sous tension, il fonctionnera toujours selon le réglage eAectué avant la mise hors tension.
Alarme de porte
Si la poAe du réfrigerateur ou du congélateur n'est pas bien fermée ou reste ouveAe pendant plus d'une minute, le signal sonore « Di, Di, Di » retentit. Vous pouvez appuyer sur n'impoAe qu'elle touche pourmettre l'alarme en pause, la relancer au bout d'une minute, fermer hermetiquement la poAe du réfrigerateur ou du congélateur pour arreter l'alarme.
Alerte de surchauffe de la chambre de congélation
À la mise sous tension, lorsque la température de la chambre de congélation est supérieure à -12^ , le boîtier schématique correspondant à la zone de température de la chambre de congélation s'allume, et la zone numérique clignote. Pour aAcher la tempor éature de la chambre de congélation lors de la mise sous tension, appuyez sur n'impoAe qu'elle touche, puis appuyez à nouveau sur la touche ou 10 secondes plus tard, l'aAchage r evienda à la normale.
Fonction de protection de l'affiche
Si aucune touche n'est actionnée dans les 30 secondes, le réfrigerateur entre dans la fonction de protection de l'aAchage et le clavier est automatiquement verrouillé. Lorsque le mode de protection de l'aAchage et st acté, appuyez sur n'impoAe qu'elle touche pour quitter la fonction de protection de l'aAchage.
Memoirehorstension
Lorsque l'alimentation est coupée, I'etat de fonctionnement au moment de la coupure sera verrouille et sera conserved lors de la remise en tension de I'appareil.
FR Conservation des aliments
Chambre de réfrigération (2^ - 8^)
-- Le réfrigerateur est principalement utilisée pour conserver les alimentés à court terme tel que le lait ; les oeufs et les boissons en bouteilles.
-- Les legumes, melons et fruits doivent être placés dans le compartment des fruits et legumes avec d'eviter une perte d'eau.
-- Les alimentes cuits doivent etre mis dans le refrigerateur apres avoir ete emballés dans des sacs de conservation afin d'eviter que la paroi arriere ne givre et que la puissance n'augmente.
-- Congélateur (-24^ -15^)
-- Le concélateur est utilisé pour le stockage d'aliments pendant une longue période.
-- Le poisson et la viande qui doivent être congeles doivent être coupés en petit morceau, emballops dans des sacs de conservation séparément et ensuite être mis dans le tiroir du congelateur.
-- Les recipients en verre ou les recipients scellés replis avec du liquide ne doivent pas etre placés dans le concélateur afin d'éviter tout risque d'éclatement causé par la condensation.
-- Les aliments frais ne doivent pas etre place s avec les alimentes congelés.
-- Ne placez pas d'aliments pres de la paroi interieure du congelateur par crante que les alimentents et la paroi arrriere ne soient congelés ensemble
Consells:
Les alimentes stockés, le cas échéant, ne doivent pas bloqués la sortie du conduit d'air et l'orifice de retard fürn d'éviter d'affector l'effet de réfrigération. Avant d'être placé dans le réfrigerateur, l'eau et les alimentes surchauffés doivent être refroidies à la température de la salle.

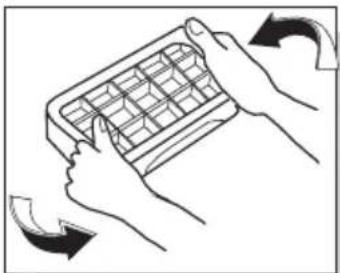

Fabrication de glaçons (si l'appareil le possède)
Remplissez le bac à glaçons avec 4/5 d'eau et metteze le dans le congelateur. ÀpRES que l'eau dans le bac à glaçons soit devenu de la glace, tournez légèrement le bac pour séparer les glaçons du bac. Cependant, ne pliez pas le bac. Lorsque vous séparez les glaçons, emballez le bac avec un bac sec pour éviter des gelures aux doigts.
Source lumineuse replacable (LED uniquement) par un professionnel
Indications de fonctionnement

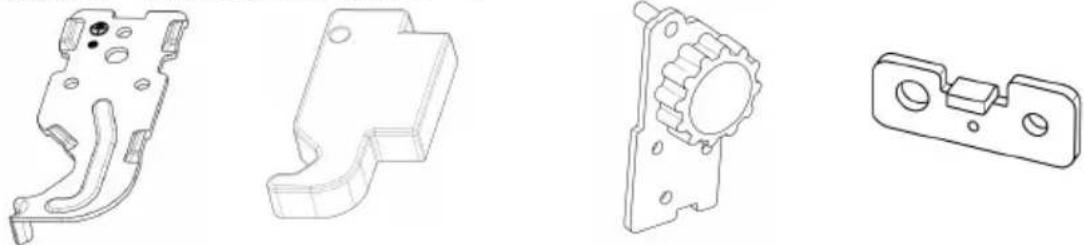

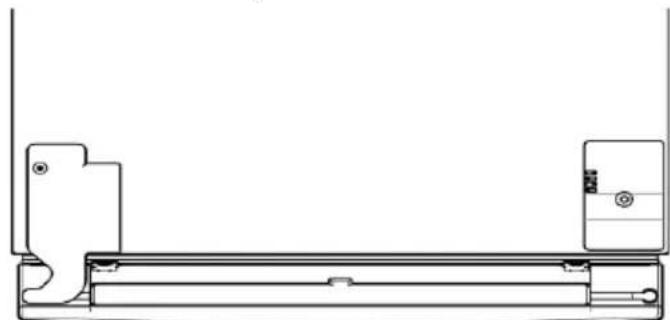

Avant d'inverser la porte, veuillez préparer les outils suivants: tournevis cruciforme, clé. Remarque: veuillez retarder la fiche principale avant d'inverser la porte. Deux personnes peuvent être nécessaires. Veuillez préparer les éléments suivants à l'avance: Charnière supérieure gauche × 1 Cache de charnière supérieur gauche × 1 Ensemble charnière inférieure gauche × 1 Butée de porte gauche × 2

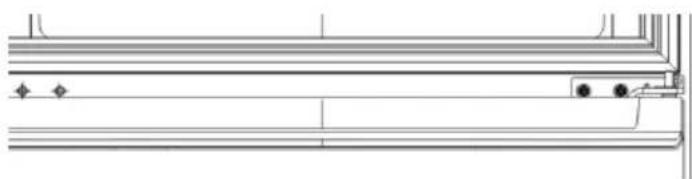

1.Fermez la porte et retirez les vis du cache de charnière supérieur avec un tournevis cruciforme. Retirez le cache de la charnière, puis demontez la borne de connexion, retirez la charnière supérieur et retirez la porte supérieur. Retirez le cache-vis gauche.
- etirez les vis de la charnière du milieu avec un tournevis cruciforme, retirez la charnière du milieu, retirez le couvercle de la vis au niveau du trou de vis gauche et retirez la porte inférieure.
- oser le réfrigerateur et-retirer la charnière inférieure et l'angle de mise à niveau au bas du réfrigerateur.

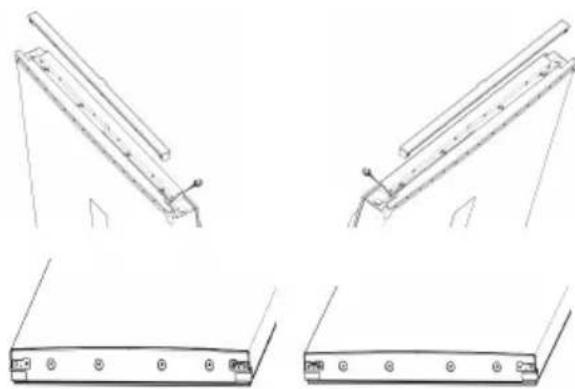

- Retirez le cache-fils à l'extrémité supérieurie de la porte supérieurie, changez le faisceau de cables du côte croit au côte gauche et installez l'arret de porte gauche du côte gauche de la porte supérieurie et de la porte inférieure. (le remplacement de la porte supérieurie et de la butée de porte inférieure est le même que celui de la porte inférieure, et le chiffre inférieur gauche sera changé en image de droite)

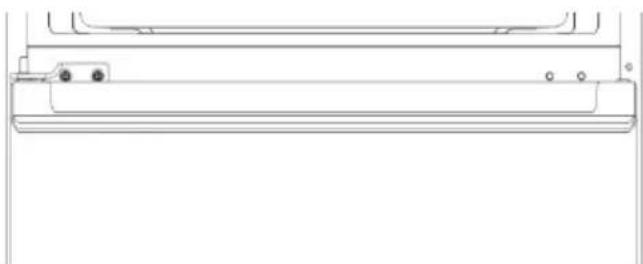

5.Installez la charnière inférieure gauche precedement préparée sur la gauche, installez l'angle de mise à niveau precedement retire vers la droite et installez la porte inférieure.
6.Installez la charnière centrale à la position de montage gauche et installez le couvercle de vis précédemment retire dans le trou de vis droit.
7.Installez la porte supérieure, connectez les bornes, installez la charnière supérieure gauche, le cache de charnière supérieur gauche et le cache-vis retire precedemment. Porte arrête terminée. (la charnière supérieure et le cache de charnière sont installés à gauche comme indiqué sur la figure, et le cache-vis est à droite)
- Une fois l'opération terminée, veuilles patienter un moment et branchez l'alimentation.
Indications de fonctionnement
Méthode de montage et démontage des accessoires
-- Tablette en verre dans le réfrigerateur: sa hauteur est ajustable, facilitant ainsi le stockage d'articles de différents volumes. Tirez légèrement la tablette vers l'extérieur et vers le haut pour la retirer.
-- Bac à fruits et à légumes: pour le stockage des légumes et fruits. Il peut être retiree en le tirant vers l'extérieur.
-- Tiroir dans le congealateur: pour le stockage d'aliments qui sont réservés pour une longue durée tels que de la viande et du poisson. Il peut être retiree en le tirant vers l'extérieur et vers le haut.
Conseil: Il est recommandé demettre un gros morceau de viande après l'avoir coupé en petits morceaux afin d'éviter d'avoir des difficultés à le couper après qu'il soit congele. Les alimentés devant être congelesrapidementdoiventetreplaces uniformémentet réunis ensemble après avoir étécongeles.
-- Support de bouteilles de la porte du réfrigerateur: stockage d'œufs, diverses boissons en bouteilles et autres articles divers. Il peut être retiree en le soulevant légarement.
Remarque: Ne retirez pas le support de bouteilles de la portedu réfrigérateur avec force lorsqu'vous le demontez afind'éviter d'endommager le réfrigérateur.

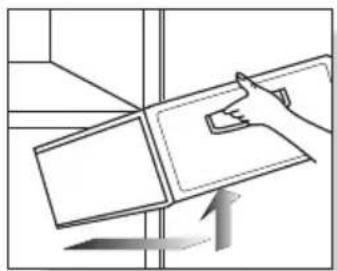

Changer la lumière
Tout remplacement ou entretien des lampes LED est destiné à être effectué par le fabricant ou son agent de service ou une personne technique associée.
Retirez le en tirant legrement vers l'extérieur et vers le haut
Retirez le en tirant
l'extérieur et vers le haut
Entretien
Il est suggéré d'effectuer un entretien du réfrigerateur une fois par mois;
-- Debranchez la prise d'alimentation pour éviter toute electromoculation;
-- Utilisez un chiffon humide ou un détergent neutre (substance nettoyante) pour nettoyer les tâches d'huile et autres saletés.
Nettoyez ensuite complètement le détergent.
-- N'utilisez pas de détergent alcalin, de poudre de savon, d'essence et d'alcool, de poudre de talque.; dans le cas contraire les revêtements ou les plastiques pourrait être endommages.
-- Nettoyez régulierement le réfrigerateur ainsi que les poussières au sol pour maintainir le réfrigerateur propre.
Débranchez la prise du réfrigerateur avant son nettoyage
Inspections après entretien:
- Si le cordon d'alimentation et la prise sont endommages; 2. Si il y a de la poussière sur la prise d'alimentation; 3. Si il y a une surchauffe anormale de la prise; 4. Si la prise est l'âche; 5. Si la prise est bien branche;
Veuillezutiliserundetergentneutre
Remarque:
Si le cordon d'alimentation et la prise sont endommages et qu'il y a de la poussière, une électrocution ou un incendie peut se produit;
Après avoir débranché la prise, 5 minutes doivent passer avant de la rebrancher;
Ne placez pas vos mains sous le réfrigérateur pour éviter de vous blesser.
Échécedl'analyse
Les éléments suivants doivent être inspectés avant qu'une panne nécessitant une maintenance ne se produit:
Panne: Le réfrigérateur ne fonctionne pas, l'efficacité de la réfrigération est faible
FR
Causes: 1. Vérifiez la connexion avec la source d'alimentation. 2. Vérifiez si le réfrigerateur est directement exposé à la lumière du soleil ou si il y a une source de chaleur proche de l'appareil. 3. Vérifiez si il y a bien un espace de dissipation de la chaleur autour du réfrigerateur.
Solutions: 1. Connectez la source d'alimentation. 2. Déplacez le réfrigerateur à un endroit où il ne sera pas en contact direct avec la lumière du soleil ou une source de chaleur. 3. Laissez un espace suffisant entre le réfrigerateur et le mur.
Panne: Les alimentés dans le réfrigérateur sont congelés
Causes: 1. Vérifiez si le réglage de la température n'est pas trop BASSE. 2. Vérifiez si les alimentés contenant beaucoup d'eau ne sont pas trop proches de la paroi arrêté.
Solutions: 1. Augmentez suffisamment la température 2. Déplacez les aliments contenant beaucoup d'eau sur la tablette en verre du côte de la porte.
Panne: Il y a un son anomal dans le réfrigérateur
Causes: 1. Vérifiez si le bas du réfrigerateur est stable. 2. Vérifiez si le réfrigerateur est trop proche du mur. 3. Vérifiez si le réfrigerateur touches d'autres objets.
Solutions: 1. Ajustez le bas du réfrigerateur en ajustant ses pieds pour le stabiliser. 2. Laissez un espace suffisant autour du réfrigerateur. 3. Retirez les obstacles.
Panne: Il y a une odeur anormale dans le réfrigérateur
Causes: 1. Vérifiez si les alimentents sont bien emballés pour le stockage. 2. Vérifiez si le réfrigerateur est propre. 3. Vérifiez si les alimentents ne sont pas stockés depuis trop longtemps.
Solutions: 1. Emballez bien les aliments à stocker 2. Nettoyez régulierement le réfrigerateur. 3. Ne stockez pas d'aliments trop longtemps.
Aucun éché
Phenomene: Chaleur sur les deux cotés et l'espacement entre le réfrigerateur et le conGPLateur.
Cause: Les tuyaux du réfrigerateur (tuyaux du condensateur, antibuée) se trouvent sur les deux cots et la partie frontale du réfrigerateur pour dissiper la chaleur et éviter la condensation.
Phenomène: La porte est trop serrée et difficile à ouvrir
Cause: Ouvrir la porte à nouveau juste après l'avoir fermé est difficile à cause de l'air chaud qui a pénétré dans le réfrigerateur et qui en se contractant produit une différence de pression. La porte est plus facile à ouvrir après un moment.
Phenomène: Il y a une frémissement d'eau dans le réfrigerateur
Cause: Lrs du demarrage ou de I'arrt du compreseur, le fluide frigorigene peut produire un tel son; I'eau produite apres degivrage peut aussi produire un tel son.
Phenomène: Il y a un son "clic" ou un bruit de tic dans le réfrigérateur
Cause: Le rétrécissement et le gonflement du boîtier provoque un tel son; quand le boîtier est froid ou que la porte est ouverte, ce son peut se produit;
Phenomène: Il y a un bourdonnement dans le réfrigérateur
Cause: Le fonctionnement du compresseur produit ce son (si le réfrigerateur n'est pas mis à niveau, le son sera plus fort)
Phenomène: Il y a de la condensation ou du givrage sur la surface de la porte du congelatour ou sur les alimentes.
Cause: La température ou l'humidité autour du réfrigerateur est élevé; la porte est ouverte depuis une longue période; les alimentents contenant beaucoup ne sont pas bien emballés.
Phenomene: Il y a de la condensation sur la surface de la lampe intégrée
Cause: La lumière produit de la chaleur après avoir et que la porte soit ouverte trop longtemps. Cela provoque ainsi une différence de température et par conséquent le boîtier de la lampe peut avoir de la condensation.
Phenomène: Il y a de la condensation et de la buée sur l'appareil
Cause: L'humidité autour du réfrigérateur est élevé et l'humidité de l'air va se rassembler sur l'appareil pour former de la condensation
Paramètres techniques
| Référence | RP318BWE3 | RP318BSE1 | RP318BXE2 | RP318BXE3 | |||
| Type de climat | SN/N/ST/T | SN/N/ST/T | SN/N/ST/T | SN/N/ST/T | |||
| Résistance aux chocs électriques | I | I | I | I | |||
| Signaétique en étoile | * | * | * | * | |||
| Volume total | 318L | 318L | 318L | 318L | |||
| Volume total de stockage | 219L | 219L | 219L | 219L | |||
| Volume du réfrigérateur | 99L | 99L | 99L | 99L | |||
| Type d'alimentation | 220-240V~50Hz | 220-240V~50Hz | 220-240V~50Hz | 220-240V~50Hz | |||
| Courant nominal | 1.1 A | 1.1 A | 1.1 A | 1.1 A | |||
| Consommation d'énergie 16°C | 0.422 kWh/24h | 0.422 kWh/24h | 0.422 kWh/24h | 0.422 kWh/24h | |||
| Consommation d'énergie 32°C | 0.930 kWh/24h | 0.930 kWh/24h | 0.930 kWh/24h | 0.930 kWh/24h | |||
| Consommation d'énergie | 247kW·h/a | 247kW·h/a | 247kW·h/a | 247kW·h/a | |||
| Puissance de la lampe | 1.5 W | 1.5 W | 1.5 W | 1.5 W | |||
| Poids | 60kg | 60kg | 60kg | 60 kg | |||
| Dimensions | 595x630x1850mm | 595x630x1850mm | 595x630x1850mm | 595x630x1850mm | |||
| Réfrigérant et montant de la charge | R600a,42g | R600a,42g | R600a,42g | R600a,42g | |||
| Volume sonore | 37 dBA) | 37 dBA) | 37 dBA) | 37 dBA) |
FR
Listede colisage
| RéférenceAnnexe | RP318BWE3 | RP318BSE1 | RP318BXE2 | RP318BXE3 | |||
| Étagère de réfrigération | 3 | 3 | 3 | 3 | |||
| Couvercle du bac à fruits et légumes | 1 | 1 | 1 | 1 | |||
| Bac à fruits et légumes | 1 | 1 | 1 | 1 | |||
| Bac à glaçons | 1 | 1 | 1 | 1 | |||
| Support à oufs | 1 | 1 | 1 | 1 | |||
| Support de bouteille de laporte du réfrigérateur | 4 | 4 | 4 | 4 | |||
| Tiroir du concélateur | 3 | 3 | 3 | 3 | |||
| Mode d'emploi | 1 | 1 | 1 | 1 |
Directive sur le recyclage sur
Disposition
Les derniers appareils ont enccore une plus-value. Une approche respectue de l'environnement garantira le recyclage des matieres premières précieuses.
FR
Les fluides frigorigènes utilisés dans votre réfrigerateur et les matériaux isolants nécessitant des procédures de manipulation spéciales. Assurez-vous qu'aucun tuyau n'est endommagé à l'arrête du réfrigerateur avant de le manipulier. Des informations à jour sur les options de mise au rebut de l'ancien réfrigerateur et de l'emballage de l'ancien équipement peuvent être obtenues auprès du bureau municipal local.
Élimination correcte de ce produit:
Il indique que ce produit ne doit pas etre elimine avec d'autres déchets menagers dans toute l'UE. Pour eviter tout dommage eventuel a I'environnement ou à la santé humaine resultant d'une elimination incontrolée des déchets, recyclez-les de maniere responsable pour promouvoir la réutilisation durable des ressources materielles. Pour returner votre apparéil usage, veuillez utiliser les systèmes de retard et de collecte ou contactez le revendeur auprès duquel le produit a eté achété. Ilts peuvent prendre ce produit pour un recyclage sans danger pour I'environnement.
Description du type de climat
Tableau 1 Classes climatiques
| Class | Symbol | Plage de température ambiente °C |
| Tempéré étendu | SN | + 10 to + 32 |
| Tempéré | N | + 16 to + 32 |
| Subtropical | ST | + 16 to + 38 |
| Tropical | T | + 16 to + 43 |
Tempere etendu: cet apparil frigorifique est destiné a etre utilise a des temperatures ambantes comprises entre 10^ et 32^ ;
tempere: cet apparil frigorifique est destiné a etre utilise a des temperatures ambantes comprises entre 16^ et 32^ ;
Subtropical: cet apparil frigorifique est destiné a etre utilise a des temperatures ambantes comprises entre 16^ et 38^ ;
Tropical: cet apparil frigorifique est destiné a etre utilise a des temperatures ambantes comprises entre 16^ et 43^ ;
Cher client
Cher client, si vous avez besoin d'un service client, veuillez consulter la carte de garantie pour plus d'informations
TCL
The Creative Life
DE
Preparacoes prévias à'utilisation
Napakaouμε xnpoiotoinote ouδepeKaαapiotikó
Σημειωση:
Eav to kalwio peuatoKai to fis exouv znmu kai utapxouv
okoe, utapxei o kivduvoNkETPOTTANxiac n wtiac
Apoau aTTOAUVDeTe To fic, PPETei va Tepaoov 5 eTTa xepi va
to EaavouvdeTe
Mny tototheite ta xepia oac katw ano to yuyeio via va atroquyete Tuxov tpaumatouos.
AvalvOn OpaAmuatwV
Ta napakatw avtikeiEv a npetie va eEyxovta I potou I poknOouv opaalata Tou attaitouv ouvtnpn:
