MANUALE UTENTE RP318BXE3 TCL

(Pannello di fibra ondulato)

PAP 20

Collezione di carta

3$3

Parti di protezione

(Pannello di fibra ondulato)

PAP 20

Collezione di carta

3$3

(Pannello di fibra non ondulato)

PAP 21

Collezione di carta

3$3

Parti di protezione

(Pannello di fibra non ondulato)

PAP 21

Collezione di carta

3$3

Sacchetto di plastica per

l'imballaggio del manuale

LDPE4

Collezione di plastica

13

Sacchetto di plastica per

l'imballaggio del prodotto

HDPE 2

Collezione di plastica

+31

Manuale

PAP 22

Collezione di carta

Etichetta di efficienza energetica

PAP 22

Collezione di carta

Scheda di garanzia

PAP 22

Collezione di carta

Altra etichetta (Carta)

PAP 22

Collezione di carta

Parti di protezione (EPE)

LDPE4

Collezione di plastica

Schiuma EPS (EPS+PP)

PS+PP7

Collezione di plastica

Schiuma EPS (EPS)

PS6

Collezione di plastica

Parti di protezione (EPS)

PS6

Collezione di plastica

Cintura di imballaggio

PP5

Collezione di plastica

Contents

Frigorifero Domestico a Due Porte Istruzioni operative

RP318BWE3

RP318BSE1

RP318BXE2

RP318BXE3

ContenuTo

Grazie per aver acquistato il frigorifero TCL. Con la presente esprimiamo la nostra gratitudine. Benvenuto nell'uso del frigorifero TCL. Faremo del nostro meglio per fornirti un servizio di qualità.
Istruzioni sulla Sicurezza P2
Introduzione del prodotto P5
Maneggiamento e posizionamento P6
Preparazione prima dell'uso P7
Note operative P8
Illuminazione e funzionamento del pannello display P8
Conservazione dei cibi P10
Macchina del ghiaccio P10
Metodo di smontaggio e montaggio degli accessori P11
Manutenzione P11
Analisi del guasto P14
Senza guasti P14
Parametri tecnici P15
Li#a dei contenuti P15
Dirittiva sul riciclaggio sicuro P16
Descrizione del tipo di clima P16

1. Questo appearecchio non è concepito per l'uso da parte di persona (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, eccetto se provviste di supervisione o istruzioni concernenti l'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini devono essere supervisionati per assicurare che non giochino con l'apparecchio.
2. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, il suo servizio clienti o persone ugualmente qualificare per evitare rischi.
3. Questo apparecchio più essere usato da bambini dagli 8 anni in su e da persona con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza se provviste di supervisione o struzioni concernenti l'uso dell'apparecchio in modo sicuro e se comprehendono i rischi implicati. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambinienza supervisione.
4. AVVERTENZA: Mantenere libero i canali di ventilazione nell'involucro dell'apparecchio o nella struttura integrata.
5. AVVERTENZA: Non usare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento, diversi da quelli raccomandati dal produttore.
6. AVVERTENZA: Non danneggiare il circuito refrigerante.
7. AVVERTENZA: Non usare apparecchi elettrici dentro i compartimenti di conservazione del cibo dell'apparecchio, se non sono del tipo raccomandato dal produttore.
8. Non conservare sostanje explosive come bombolette aerosol con propellenti inflammabili in quello apparecchio.
9. Questo appearecchio è concepito per uso domestico e applicazioni simili quali
   Zone cucina dello staff in negozi, uffici e ambienti di lavoro;
10. Agriturismi e dai clienti in hotel, motel e altri tipi di ambienti residenziali;
    Ambienti quali bed & breakfast;
11. Usi in catering e altri usi non commerciali.
12. Que do prodotto contiene una sorgente luminosa di classe di efficienza energetica F.Per la sorgente luminosa ERP, prova con (senza) copertura della luce.

Istruzioni sulla Sicurezza

1. Avverenza

Avvertenza: Non è ammessa alcuna barriere intorno all'apparecchio o nella struttura incorpora per garantire la ventilazione libera.

Avvertenza: è vietato accelerare il processo di sbrinamento con qualsiasi dispositivo meccanico o con qualsiasi altri metodo accetto il metodo raccomandato dal produttore.

Avverenza: Non danneggiare mai il circuito refrigerante.

Avvertenza: Non usare mai alcun apparato elettrico nelle scomparto del cibo del dispositivo accetto il tipo raccomandato dal produttore.

Avvertenza: Non porre mai bevande liquide o cibo contento in contentitori di vetro nel freezer per evitare spaccature.

Avvertenza: se spento, il frigorifero deve essereccesso 5 minuti dopo per evitare dannial compressore.

Avvertenza: Se si rileva un qualsiasi rumore anomalo, odore, fumo o altra anomalia durante l'uso, è necessario specnere immediatamente l'apparecchio e contattare il servizio post-vendita della Società

Avverenza: Non mettere mai le dita o le mani sotto il frigorifero, soprattutto il fondo posteriori del frigorifero; altrimenti, potresti ferirti con le parti affiliate.

Avvertenza: I bambini non devono giocare o arrampicarsi sul frigorifero. L'uso da parte dei bambini deve essere supervisionato dai genitori per prevenir i pericoli.

Avverenza: Non mettere mai le mani tra le porte per aprire o chiuderle, per evitare che le dita si incastrino. Deve essere usata la maniglia per aprire o chiudere la porta.

Avverenza: Nelle classi climatiche SN, Ne ST, I'ambiente operativo dell'apparecchio è 10^ 38^ ; Nelle classi climatiche SN, N, ST e T l'ambiente operativo dell'apparecchio è 10^ 43^ ; Se I'apparecchio opera al di fuori alla classe climatica (campo di temperatura ambientale), l'apparecchio potrebbe non mantenere una temperature interna soddisfacente.

Istruzioni sulla Sicurezza

Avverenza: Rischio di incendio / materiali inflammabili

Avvertenza: Quando si posizione l'apparecchio, assicurarsi che il cavo di alimentazione non sia bloccato o danneggiato.

Avverenza: Non porre prese elettriche portatili multiple o alimentatori portatili dietro l'apparecchio.

I bambini di età compresa tra i 3 e gli 8 anni possono caricare e scaricare gli apparecchi refrigeranti.

Apriré la porta per lunghi periodi cui cause un aumento significativo della temperatura nei compartimenti dell'apparecchio.

Pulire regolarmente le superfici a contatto con cibo e sistemi di drenaggio accessibili. Pulire i serbatoi d'acqua se non sono stati utilizzati per 48 ore; lavare il systema d'acqua connesso a una fonte d'acqua se l'acqua non è stataambiata per 5 giorni; Conservare carne cruda e pesce in contentitori adatti nel frigorifero, in modo che non entrino in contatto con o che non gocciolino su altri cibo.

I compartmenti per surgelati sono adatti alla conservazione di cibi congelati, al gelato e ai cubetti di ghiaccio.

I compartmenti da una, due e tre stelle non sono adatti al congelamento di cibi freschi.

Se l'apparecchio refrigerante viene lasciato vuoto per lunghi periodo, spegnere, sbrinare, pulire, asciugare e lasciare la porta aperta per impedire la formazione di muffa nell'apparecchio.

2. Attenzioni

Attenzioni: L'alimentazione di quello prodotto deve essere uniforme con l'alimentatore indicato sulla targhetta, e deve essere usata la presa standard indipendente a 3 fori (oltre 10A e adeguatamente messa a terra). Una presa non deve essere condivisa da più di un dispositivo; altrimenti, potrebbero verificarsi incendi causati da surriscaldamento.

Attenzioni: Non tirare mai il filo dell'alimentazione con le mani. è necessario tenere e scollegare la spina alla presa per disconnettere l'alimentazione. Il filo o la spina di alimentazione non devono essere toccate con mani bagnate per evitare scosse elettriche.

Attenzioni: Il filo dell'alimentazione non deve essere schiacciato dal frigorifero o da qualsiassi carico pesante e non deve essere piegato in modo estremo. I danni o la sfilatura del filo dell'alimentazione potrebbe causare incendi o scosse elettriche. Se il filo dell'alimentazione è rotto o tagliato, si prega di contattare immediatamente il servizio post-vendita.

Attenzioni: I materiali infiammabili o esplosivi o i materiali acidi o alcalini corrosivi non sono ammessi nel frigorifero.

Istruzioni sulla Sicurezza

Attenzioni: Il frigorifero non deve essere usato在整个 pioggia o quello il sole.

Attenzioni: è vietato porre contentitori con fluidi nel frigorifero poiché la rottura o il capovolgimento del contentatore potrebbero intaccare l'isolamento elettrico del frigorifero e causare scosse elettriche o incendi.

Attenzioni: Il frigorifero non deve essere smontato o modificato alla permesso. La riparazione del frigorifero deve essere eseguita da uno specialista.

Attenzioni: In caso di fuoriuscita di qualsiasi gas inflammabile come il gas di carbone, è necessario chiudere prima la valvola di sfogo e quindi aprire la finestra per la ventilazione, ed è vietato scollegare immediatamente la spina del frigorifero per evitare incendi o esplosioni causati da scintille.

Attenzioni: Apparecchi refrigeranti - in particolare un frigorifero-freezer Tipo I - potrebbe non funzionare regolarmente (possibilità di scongelamento dei contenuti o temperatura che si alza troppo nel compartimento dei cibo congelato) seosto per un periodo prolongato sotto la soglia fredda del Campo delle temperature per le quali è stato progettato l'apparecchio refrigerante;

Attenzioni: Le bibite effervescenti non dovrebbero essere conservate nei compartimenti o negli armadi freezer o in compartimenti o armadi a bassa temperatura e alcuni prodotti come il ghiaccio non devono essere consumati troppo freddi.

Attenzioni: Non bisogna eccedere i tempi di conservazione raccomandati dai produttori dei cibi per qualsiasi tipo di cibo.

Attenzioni: Le precauzioni servono a prevenir un aumento indesiderato della temperature del cibo congelato quando si sbrina l'apparecchio refrigerante, quali avvolgere il cibo congelato in più fogli di giornale.

Attenzioni: L'augimento di temperatura del cibo congelato durante lo sbrinamento manuale, la manutenzione o la pulizia potrebber ridurre la durata della conservazione.

Attenzioni: La cura è richiesta relativamente al cibo congelato e conservato in caso di non funzionamento prolongato del dispositivo refrigerante (interruzione dell'alimentazione o guasto alsystema refrigerante).

Attenzioni: L'azione deve essere eseguita quando il dispositivo refrigerante è spento e fuori servizio temporaneamente o per un periodo prolongato (per es. svuotato, pulito ed asciugato, e la/le porta/e o il/i coperchio/i lasciato/i socchiuso/i).

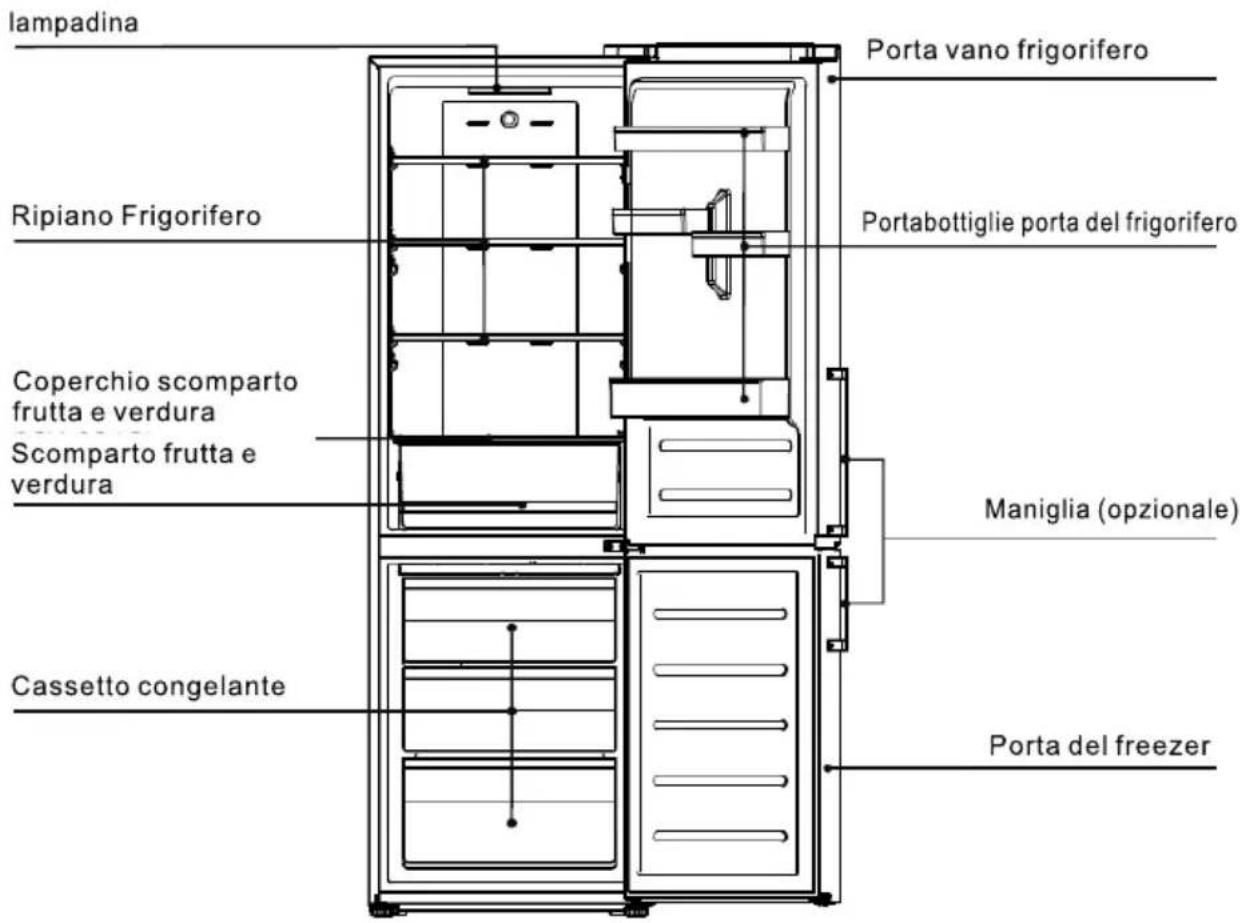

Introduzione del prodotto

Le immagini sono puramente indicative. Si prega di fare riferimento all'oggetto

Caratteristica

-- Controllo intelligente computerizzato della temperatura; ventilato e frost free.
-- Refrigerante ecologico, usa materiali alla CFC, materiali ecologici R600a. L'80% dei materiali primari è riciclabile;
-- Cassetti trasparenti con aspetto innovativo e i cibi all'interno posso sono essere svuotati in un attimo;
-- I ripiani refrigeranti in vetro temperato sono regolabili in altezza, anti-usura, anticalore e pratici;
-- Il condensatore nascosto applica il design posteriore piatto. Ha uno stile perfetto e coordinato semplice, facile da pulire e con un alto livello di spazio;
-- Questo prodotto adotta il silenzioso efficiente di marca internazionale e una speciale Tecnologia di schiumatura del corpo, emette poco rumore, ha un basso consumo energetico ed è adatto alle famiglie ed a scopi commerciali.

Suggerimento cordiale:

Se il loro è un prodotto più recente, potrebbe non essere del tutto identico a quello delle istruzioni. Macision non cambiera le prestazioni e il metodo d'uso. Usalo tranquilamente.

Maneggiamento e posizionamento

E necessario lasciare un po'di spazio intorno al frigoriferi, come migliorato in figura.

Durante il trasporto, il lato porta del frigorifero non delve entrare in contatto con gli strumenti di trasporto

Il frigorifero deve essere collocato in un ambiente asciutto, con una Buona ventilazione, lontano da raggi solari diretti e fonti di calorie.

Il frigorifero deve essere collocato su una superficie pianae stabile. Se la superficie non e piana, regolare la gamba di regolazione per manteneria pianae.

Non mettere mai il frigorifero in un ambiente troppo freddo che potrebbe congelarlo.

Rimuovere la base di polistirolo è utile alla dissipazione di calore del fondo e più evitare incendi.

IT

Suggerimento cordiale:

-- Per il trasporto del frigorifero sono necessarie almeno due persone - una solleva la cima della parte posteriore, l'altra si occupa del fondo (se una parte è serrata, è piuttosto pericoloso e potrebbe causare incidenti).

-- Quando si sposta il frigorifero, la guida inferiore potrebbe danneggiare e graffiare il pavimento. Se è necessario spostare il frigorifero per lunghe distance, gli accessori interni devono essere fissati usando il nastro adesivo. Altrimenti, gli accessori potrebbero danneggiarsi urtandosi a vicenda.

-- Si prega di collocare il frigorifero in una posizione con poche vibrazioni o peu esposta a vibrazioni. Per gli utenti in aree in cui si verificano spesso terremoti, si prega di fissare il frigorifero alla parete o a un palo. Altrimenti, la caduta del frigorifero potrebbe causare incidenti.

-- Deve essere lasciato spazio libero sufficiente intorno. Se lo spazio libero è troppo piccolo o si mettono beni in cima o vicini al lato o incollati ai lati, la dissipazione del calore verrà intaccata, e quindi causera disponio energetico non necessario altre a deperimento della parete e di altri beni; il contatto tra il retro e la parete causera vibrazioni e rumore;

-- Regolare la parte anteriore e la gamba di regolazione del frigorifero per livellarlo. Una posizione non piana del frigorifero causera vibrazione e rumore.

Maneggiamento e posizionamento

Questo frigorifero non puo essereutilizzato come apparecchio da incasso.

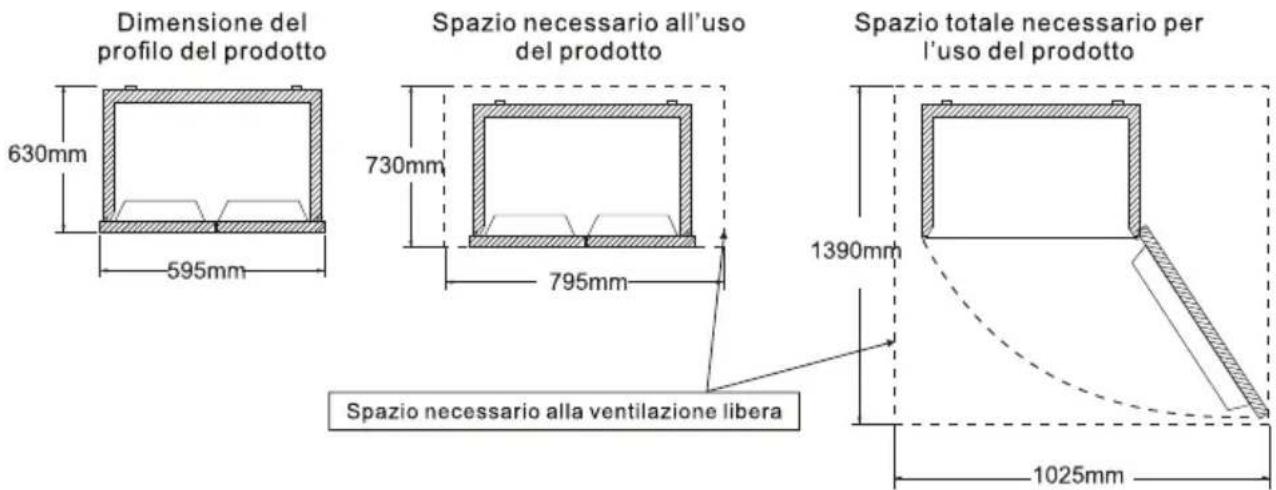

La dimensione del profilo del prodotto e lo spazio necessario all'uso del prodotto sono sostrati nelle immagini seguenti:

Preparazione prima dell'uso

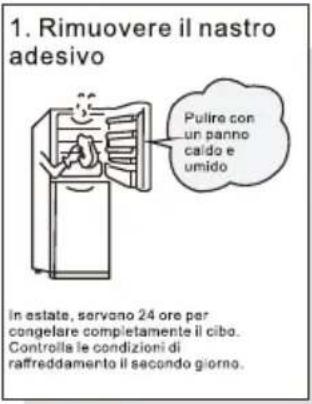

1. Rimuovere tutti gli imballaggi quali nastro isolante ecc., specialmente la base di polistirolo.
2. Usare un panno umido e caldo per pulire sia gli interni sua l'esterno del frigorifero, (e possibile aggungere detergente neutro in acqua calda).

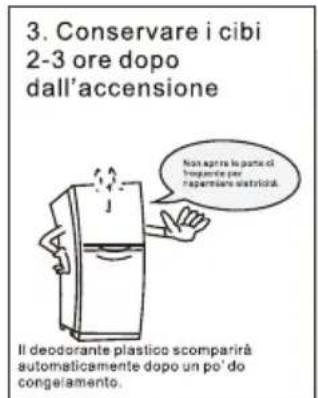

3. Dopo aver livellato e pulito il frigorifero, tenere in piedi per circa 5 ore prima di collegare il cavo di alimentazione per l'accensione, e raffreddare il frigorifero per 2-3 ore prima di conservarvi il cibo.

L'apparecchio deve essere posizionato nella zona più fresca della stanza, lontano da apparecchi che producono calore o condotti di riscaldamento e lontano alla luce solare diretta.
Lasciare raffreddare i cibi caldi a temperatura ambiente prima di inserirli nell'apparecchio. Il sovraccarico dell'apparecchio costringe il compressore a funzionare più a lungo. Gli alimenti che si congelano troppo lentamente possono perdere qualità o deteriorarsi.
Assicurarsi di avvolgere correttamente gli alimenti e asciugare i contentitori prima di inserirli nell'apparecchio. Ciò riduce la formazione di brina all'interno dell'apparecchio.
Il contentitore per la conservazione dell'apparecchio non deve essere rivestito con fogli di alluminio, carta oleata o spugna di carta. I rivestimenti interferiscono con la circolazione dell'aria fredda, rendendo l'apparecchiatura meno efficiente.
Organizza ed etichetta gli alimenti per ridurre le aperture delle porte e le ricerche estese. Rimuovere tutti gli elementi necessari contemporaneamente e chiudere la porta il prima possibile.
Fare riferimento all'imagine di presentazione del prodotto a pagna 5 per il positizionale degli accessori.

Note operative

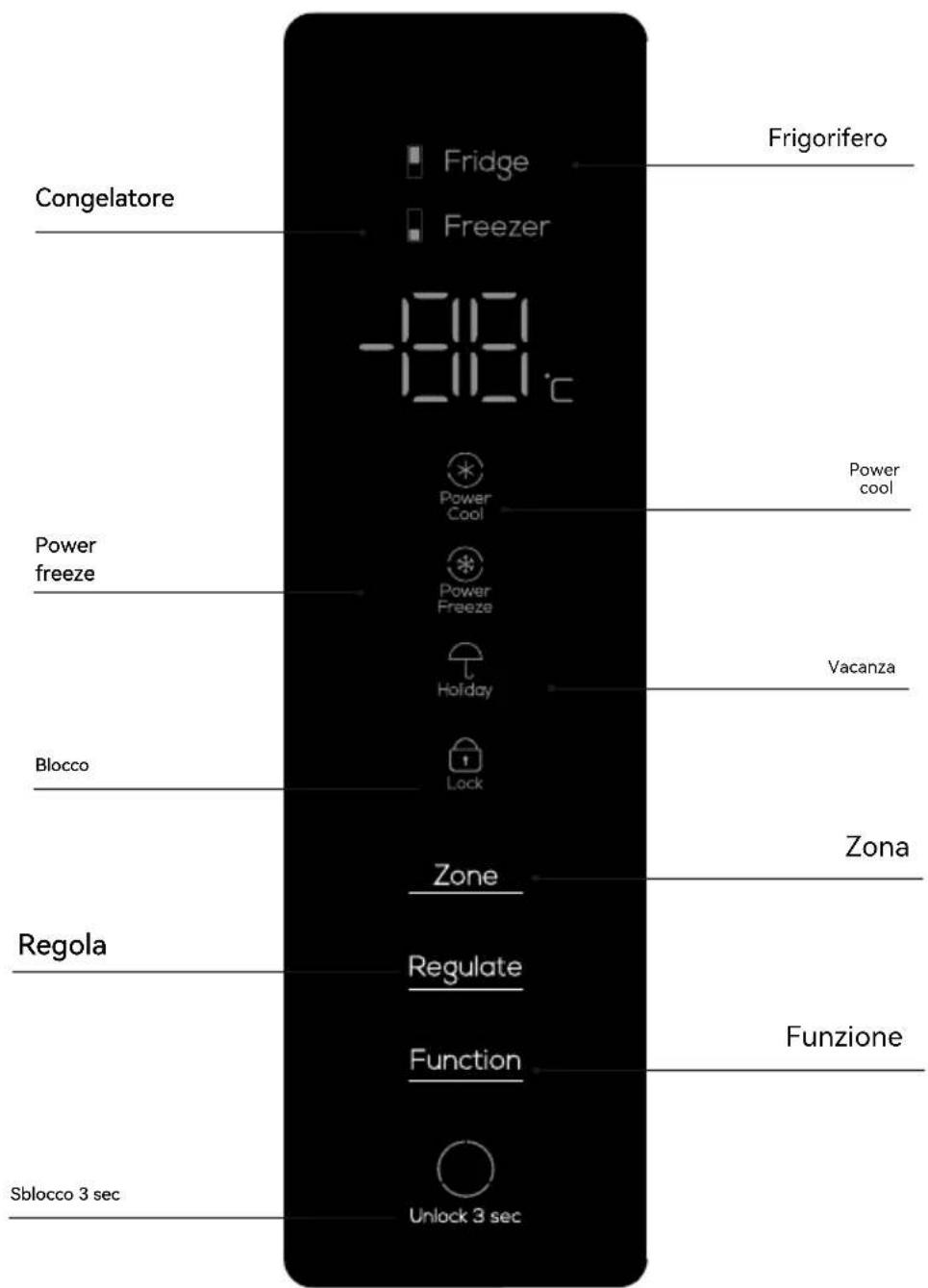

Funzionamento e schema della schedà video

La scheda di controllo del prodotto è ripata qui sopra

Note operative

Accensione per la prima volta

Quando viene acceso per la prima volta, il frigorifero avvia la modalità intelligente e funziona a 5^ per la sezione del frigorifero e a -18^ per la sezione del congelatore.

Funzione di blocco di sicurezza per bambini

Accensione: Quando non viene premuto alcun tasto sul display,喙 30 secondi la tastiera viene bloccata automaticamente e la funzione di blocco di sicurezza per bambini viene attenuata; Spegnimento: Quando lo schermo del display è bloccato, premere il tasto "sblocco 3 sec" e tenerlo premuto per 3 secondi per sbloccarlo; la funzione di blocco di sicurezza per bambini viene disattivata.

Regolazione manuale della temperatura

Se non viene premuto alcun tasto entro 30 secondi, il display si spegne automaticamente e la tastiera si blocca automaticamente. Quando il display è spento, premere il pulsante una prima volta per riattivarlo; tenere premuto il pulsante "sblocco 3 sec" per 3 secondi per sbloccarlo, quindi premere nuovamente il pulsante per renderne e Åettivo il funzionamento.

Regolazione della temperatura della sezione del frigorifero (2^ 8^)

Nello stato sbloccato, premere ripeturamente il pulsante "Zona" Ano a quando I'area della temperatura di conseA azione del frigorifero si accende, quindi premere il pulsante Regola per regolare la temperatura del frigorifero. La temperatura della sezione frigorifero deve essere impostata tra 02-03-04-05-06 -07-08-02". Selezionale la temperatura appropriata per interrompere il funzionamento del tasto, quindi impostare l'inteA allo di temperatura per la conferma.

Regolazione della temperatura della sezione del congelatore (-24^ -15^)

Nello stato sbloccato, premere ripeturamente il pulsante "Zone" Ano a quando I'area della temperatura di conseA azione del congelatore si accende, quindi premere il pulsante Regola per regolare la temperatura del congelatore. La temperatura della sezione del congelatore deve essere impostata tra "-24" -"-23" -"-22" -"-21" -"-20" -"-19" -"-18" -"-17" -"-16" -"-15" -"-24". Selezionale la temperatura appropriata per interrompere il funzionamento del tasto, quando impostare l'inteA allo di temperatura per la conferma.

Funzione Power cool

Quando il frigorifero è in stato di sblocco, premere ripetutamente il pulsante "Funzione" Ānché l'icona "Power cool" lampeggia. Successivement, interrompere il funzionamento del pulsante e attendere 3 secondi per accederate alla funzione Power cool della sezione del frigorifero. É possibile uscire nella funzione power cool eseguingo le stesse operazioni. Una volta attivata la funzione "Power cool", il frigorifero disabilita automaticamente la funzione dopo 2 ore. "Power cool" Nello stato "Power cool", la temperature della sezione del frigorifero viene impostata a 2^ Åno a quando non si esce alla funzione. Nello stato "Power cool", se si impostano altre funzioni, si uscirà automaticamente alla funzione Power cool. Nello stato "Power cool", la funzione Power cooliene automaticamente disattivata quando lo spoÅello della sezione del frigorifero rimane apeÅo per 3 minuti. (Nello stato "Power cool", se si impostano altre funzioni, si uscirà automaticamente alla funzione Power cool)

Funzione Power freeze

Quando il frigorifero è in stato di sblocco, premere ripetutamente il pulsante "Funzione" Ānché l'icona "Power freeze" lampeggia. Successivement, interrompere il funzionamento del pulsante e attendere 3 secondi per accedere alla funzione Power freeze della sezione del congelatore. É possibile uscire alla funzione power freeze esegendo le stesse operazioni. Una volta entrato in "Power freeze", il frigorifero uscira automaticamente alla funzione di congelamento intenso dopo che sare stato lasciato in modalità HL-COOL per 4 ore.

Nello stato "Power freeze", la temperatura della sezione del congelatore viene impostata a -32^ Ano a quando non si esce alla funzione. Nello stato "Power freeze", se si impostano altre funzioni, si uscirà automaticamente alla funzione Power freeze. Nello stato "Power freeze", la funzione Power freeze viene automaticamente disattivata quando lo spoAello della sezione del congelatore rimane apeAo per 3 minuti.

Note operative

(Nello stato "Power freeze", se si impostano altre funzioni, si uscire automaticamente dalla funizione Power freeze)

Funzione vacanza

Nello stato sbloccato, premere ripeturamente il tasto "Funzione" Anché l'icona Vacanza" non lampeggia, interrompere il funzionamento del tasto e attendere 3 secondi per accedere alla funzione Vacanza. In modalità vacanza, lo stato della sezione di refrigerazione del frigorifero alla "OF" e la camera di refrigerazione entra quello stato spento. (Nello stato "Vacanza", quando sono impostate altre funzioni, la funzione vacanza cui sono automaticamente disattivata)

Nota: Prima di attivare la funzione vacanza, estrarre gli alimenti nella sezione refrigerante.

Memoria dopo spegnimento

Quando l'alimentazioneiene interrotta, lo stato di funzionamentoiene memorizzato. Dopo I'accensione, il frigorifero riprendera a funzionare in base all'impostazione prima dello spegnimento.

Allarme porta

Se la poAa del frigorifero o del congelatore non è chiusa ermeticamente o rimane apeAa per più di 1 minuto, verrà emesso un segnale acustico: "Bip, Bip, Bip". Premere un tasto qualsi ai per mettere in pausa l'allarme; l'allarme si attiverà nuovamente dopo 1 minuto; chiudere saldamente la poAa del frigorifero o del congelatore per spegnere l'allarme.

Avviso di sovrattemperatura della sezione del congelatore

Quando l'alimentazione è inserita, la temperatura della camera del congelatore è superiore a -12^ , la casella dello schema corrispondente alla zona di temperatura della sezione del congelatore si accende e la zona lampeggia. Premere un tasting qualsiasi per visualizzare la temperatura della sezione del congelatore quando è accesa; premere nuovamente il tasting o attendere 10 secondi, per tornare allo stato di visualizzazione normale.

Funzione di protezione del display

Se non viene attivato alcun tasto entro 30 secondi, il frigorifero entrera nella funzione di protezione del display e la tastiera verrà bloccata automaticamente. Nella modalità di protezione del display, premere un tasto qualsiasi per uscire alla funzione di protezione del display.

Memoria spegnimento

Quando si scollega la corrente, lo stato operativo di blackout istantaneo verra bloccato e riprenderà dopo l'accensione.

Conservazione dei cibi

Vano frigorifero (2^ 8^)

-- Il vano frigorifero è usato principamente per la conservazione a breve termine dei cibi, come latte, uova e bibite in bottiglia.
-- Verdure, meloni e frutta devono essere riposti nel contentatore per frutta e verdura per evitare la perdita d'acqua.
-- I cibi cotti devono essere messi in frigorifero dopo essere confezionati in buste conservanti, per evitare brina sul retro e l'autozzo di consumo energetico.

Vano freezer (-24^ -15^)

-- Il vano freezez è usato per la conservazione a lungo termine dei cibi.
-- Il pesce e la carne da congelare devono essere tagliati in piccoli pezzi, confezionati in buste conservanti separatamente e quindi messi nel cassetto freezer.
-- I contentitori in vetro o i contentitori sigillati pieni di liquido non devono essere conservati nel vano freezer per evitare bruciature da congelamento.
-- I cibi freschi non devono essere conservati insieme ai cibi congelati.
-- Non mettere il cibo vicino alla parete interna nel freezer poiché il cibo e la parete potrebbero congelarsi insieme.

Consigll amIchevoll:

Il cibo conservato, se presente, non deve bloccare la presa d'aria e la porta di ritorno per evitare di intaccare l'effetto refrigerante. Prima di essere conservato nel frigorifero, cibo e acqua caldi devono essere portati a temperatura ambiente.

IT Macchina del ghiaccio (Se prevista per l'apparecchio)

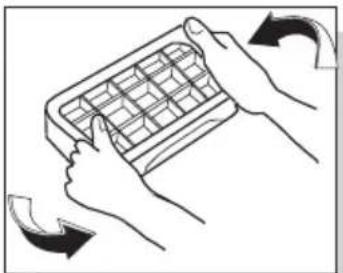

Riempire il contentitore del ghiaccio con 4/5 d'acqua e mettere il contentitore nel vano freezer. Appena l'acqua nel contentitore diventa ghiaccio, torcere leggermente il contentitore per separare il ghiaccio dal contentitore. Ad agli modo, non jegare il contentitore. Quando si Separate il ghiaccio, avvolgere il contentitore con un contentitore asciutto per evitare il congelamento delle dita.

Sorgente luminosa sostituabile (solo LED) da un professionista

Note operative

Prima di invertire la porta, preparare i seguenti strumenti: cacciavite a croce, chiave inglese.
Nota: rimuovere la spina principale prima di invertire la porta. Potrebbero essere necessarie due
persona.Preparare in anticipo i seguenti articioli:

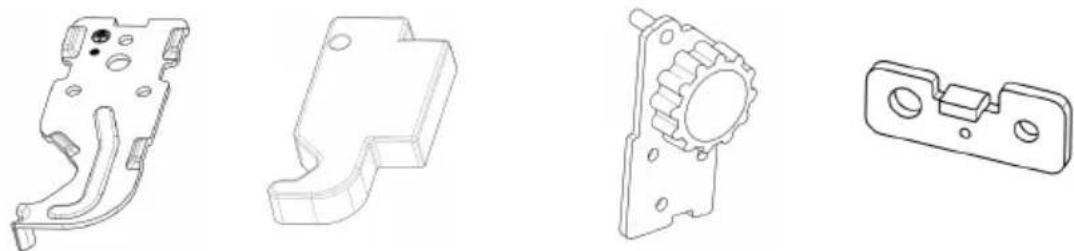

Cerniera superiore sinistra × 1 coperchio cerniera superiore sinistra × 1 gruppo cerniera
inferiore sinistra × 1 fermo porta sinistro × 2

1. Chiudere lo sportello ed estrarre le viti dal coperchio del cardine superiore con un cacciavite a croce. Rimuovere il coperchio del cardine, quando smontare il terminale di connessione, rimuovere il cardine superiore e rimuovere lo sportello superiore. Rimuovere il coperchio della vite sinistra.

1. strarre le viti della cerniera centrale con un cacciavite a croce, rimuovere la cerniera centrale, rimuovere il coperchio delle viti nel foro sinistro della vite e abbassare lo sportello inferiore.

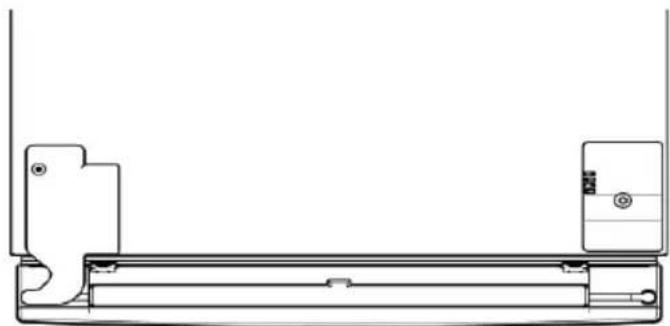

1. Posizione are il frigorifero e rimuovere la cerniera inferiore e l'angolo di livellamento nella parte inferiore del frigorifero.

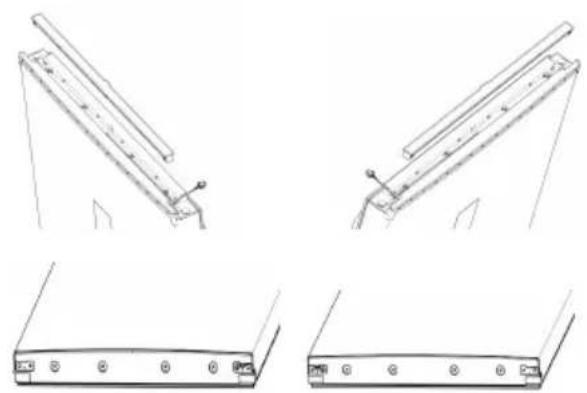

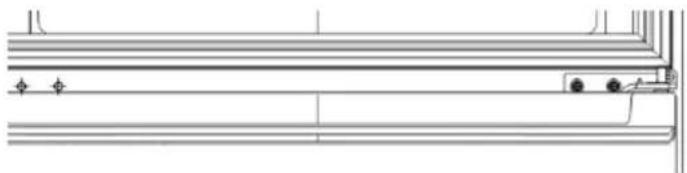

4.Rimuovere il coperchio del filo sull'estremità superiore della porta superiore, cancellare il cablaggio dal lato destro a quello sinistro e installare il fermo porta sinistro sul lato sinistro della porta superiore e della porta inferiore. (la sostituzione della porta superiore e del fermo porta inferiore è uguate a quella della porta inferiore e la figura in basso a sinistra verrà cambiata in figura a destra)

Note operative

1. nstallare il gruppo cerniera inferiore sinistra precedentamente preparato a sinistra, installare l'angolo di livellamento precedentamente rimioso a destra e installare lo sportello inferiore.

6.Installare la cerniera centrale nella posizione di montaggio a sinistra e installare il coperchio della vite precedentamente rimioso nel foro della vite a destra.

IT

1. nstellare lo sportello superiore, collegare i terminali, installare il cardine superiore sinistro, il coperchio del cardine superiore sinistro e il coperchio a vite precedentamente rimioso. Porta inversa completa. (la cerniera superiore e il coperchio del cardine sono installati a sinistra come migliorato in figura e il coperchio a vite è nella posizione corretta)

1. Al termine dell'operazione, attendere quale istante e collegare l'alimentazione.

Analisi del guasto

Gli oggetti seguenti devono essere controllati prima del verificarsi di guasti e richiedono manutenzione:

Guasti: Il frigorifero non funziona. L'effetto refrigerante è debole

Cause: 1. Controllare la connessione dell'alimentazione. 2. Controllare che il frigorifero si esposto ai raggi diretti del sole o che ci sua una fonte di calore nelle vicinanzize. 3.

Controllare che vi sia spazio per la dissipazione del calore intorno al frigorifero.

Rimedi: 1. Collegare l'alimentazione. 2. Spostare il frigorifero in un luogo alla raggi diretti del sole o fonti di calore. 3. Lasciare spazio sufficiente tra il frigorifero e la parete.

Guasti: I cibi nel vano frigorifero sono congelati

Cause: 1. Controllare che la temperatura impostata non sia troppo Bassa. 2. Controllare che i cibi con troppa acqua non siano troppo vicini alla parete posteriori.

Rimedi: 1. Aumentare adeguatamente la temperatura. 2. Spostare i cibi con troppa acqua sul lato porta del ripiano in vetro

Guasti: Il frigorifero emette un suono anomalo

Cause: 1. Controllare che il fondo del frigorifero sia stabile. 2. Controllare che il frigorifero non sua troppo vicino alla parete. 3. Controllare che il frigorifero non tocchi altri oggetti.

Rimedi: 1. Regolare la gamba sul fondo per stabilizzare il frigorifero. 2. Lasciare spazio sufficiente intorno al frigorifero. 3. Rimuovere gli ostacoli.

Guasti: C'è un odore anomalo nel frigorifero

Cause: 1. Controllare che i cibi siano sigillati per la conservazione. 2. Controllare che il frigorifero sia pulito. 3. Controllare che i cibi non siano conservati da troppo tempo.

Rimedi: 1. Cibi sigillati per la conservazione. 2. Pulire regolarmente il frigorifero. 3. Non conservare i cibi troppo a lungo.

Assenza di guasti

Fenomeno: Temperatura alta su due lati e quello spazio tra il vano frigorifero e il freezer.

Causa: I tubi del frigorifero (condensatore, tubi anti-condensa) sono su due lati e nella parte anteriore del frigorifero per la dissipazione del calore e per prevenir la condensa.

Fenomeno: La porta è troppo stretta e non è facile aprirla

Causa: La riapertura immediata della porta dopo la chiusura è difficile perché l'aria calda entra nel frigorifero e si contrae producendo una differenza di pressione. É facile après la porta dopo un po'.

Fenomeno: C'ereumore d'acqua nel frigorifero

Causa: Quando il compressore si avvia o si arresta, il refrigerante emettera tale suono;

Anche I'acqua prodotta dopo lo sbrinamento emettera tale suono.

Fenomeno: Il frigorifero emette un ticchettio o un "Click"

Causa: La contrazione o il rigonfiamento del corpo emetteranno tale suono; Se il corpo è freddo o la porta è aperta, si sentirà quello suono.

Fenomeno: Il frigorifero emette un ronzio.

Causa: Il funzionamento del compressore emette quello suono (se il frigorifero non è su una superficie piano, il suono sare più forte)

Fenomeno: C'è condensa o brina nel vano freezer, la superficie della porta o la superficie del cibo

Causa: La temperatura o I'umidità nel frigorifero è alta; La porta è rimasta aperta troppo a lungo; I cibi con troppa acqua non sono sigillati o non confezionati saldamente.

Fenomeno: C'è condensa sulla superficie illuminante integrata

Causa: La superficie illuminante produce calore quando accesa, e la porta è rimasta aperta troppo a lungo. Vi è dunque una differenza di temperatura, e quando c'è condensa sul contentitore della lampadina.

Fenomeno: C'eccondensa e nebbiolina sul corpo

Causa: L'umidità nel frigorifero è alta e l'umidità nell'aria viene raccolta nel corpo formando condensa

Parametri tecnici

Modello	RP318BWE3	RP318BSE1	RP318BXE2	RP318BXE3
Classe climatica	SN/N/ST/T	SN/N/ST/T	SN/N/ST/T	SN/N/ST/T
Resistenza elettrica	I	I	I	I
Segno stella	***	***	***	***
Volume totale	318L	318L	318L	318L
Volume del frigorifero	219L	219L	219L	219L
Volume Stoccaggio del Freezer	99L	99L	99L	99L
Tipodi alimentazione	220-240V~50Hz	220-240V~50Hz	220-240V~50Hz	220-240V~50Hz
Corrente nominale	1.1 A	1.1 A	1.1 A	1.1 A
Consumo di energia 16°C	0.422 kWh/24h	0.422 kWh/24h	0.422 kWh/24h	0.422 kWh/24h
Consumo di energia 32°C	0.930 kWh/24h	0.930 kWh/24h	0.930 kWh/24h	0.930 kWh/24h
Consumo energetico	247kW·h/a	247kW·h/a	247kW·h/a	247kW·h/a
Potenza lampadina	1.5 W	1.5 W	1.5 W	1.5 W
Peso	60 kg	60kg	60kg	60 kg
Dimensioni	595x630x1850mm	595x630x1850mm	595x630x1850mm	595x630x1850mm
Quantità refrigerante e carica	R600a,42g	R600a,42g	R600a,42g	R600a,42g
Volume Rumore	37 dBA)	37 dBA)	37 dBA)	37 dBA)

Lista dei conteni

Modello Allegato	RP318BWE3	RP318BSE1	RP318BXE2	RP318BXE3
Ripiano refrigerante	3	3	3	3
Coperchio scomparto frutta e verdura	1	1	1	1
Scomparto frutta e verdura	1	1	1	1
Contenitore del ghiaccio	1	1	1	1
Scomparto uova	1	1	1	1
Portabottigliè porta del frigorifero	4	4	4	4
Cassetto congelante	3	3	3	3
Istruzioni operative	1	1	1	1

Direttiva sul riciclaggio sicuro

Disposizione:

I vecchi elettrodomestici hanno più volte. Un approccio rispetto dell'ambiente garantirà il riciclaggio delle preziose materie prime.

I refrigeranti utilizzati nel frigorifero e i materiali isolanti richiedono procedure di manipolazione speciali. Assicurarsi che non vi siano danni ai tubi sul retro del frigorifero prima di maneggiarlo. Informazioni aggiornate sulle opzioni per lo smaltimento del vecchio frigorifero e dell'imballaggio di vecchie apparecchiature possono essere ottenute dall'ufficio municipale locale

Corretto smaltimento di quello prodotto:

Indica che questo prodotto non deve essere smaltito con altri rifiuti domestici in tutte l'UE. Per prevenire possibili danni all'ambiente o alla salute umana derivanti dallo smaltimento incontrallato dei rifiuti, riciclari in modo responsable per promuovere il riutilizzo sostabile delle risorse materiali. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e ritiro o contattare il rivenditore presso il quale è stato acquistato il prodotto. Possocono prendere quello prodotto per il riciclaggio sicuro per l'ambiente.

Descrizione del tipo di clima

Tabella 1 Classi climatiche

Classe	Simbolo	Intervallo di temperatura ambiente
Temperato esteso	SN	+ 10 to + 32
Temperato	N	+ 16 to + 32
Subtropicale	ST	+ 16 to + 38
Tropicale	T	+ 16 to + 43

Temperato esteso: "questo apparecchio di refrigerazione è destinato ad essere utilizzato a temperature ambiente comprese tra 10^ e 32^ ".

temperato: "questo appearecchio di refrigerazione è destinato ad essere utilizzato a temperature ambiente comprese tra 16^ e 32^ ".

Subtropicale: "questo apparecchio di refrigerazione è destinato ad essere utilizzato a temperature ambiente comprese tra 16^ e 38^ ".

Tropicale: "quanto apparecchio di refrigerazione è destinato a essere utilizzato a temperature ambiente comprese tra 16^ e 43^ "

Gentile cliente

Gentile cliente, se hai bisogno del servizio cliente, controllinga la schedadi garanzia per ulteriori informazioni.

TCL

The Creative Life
