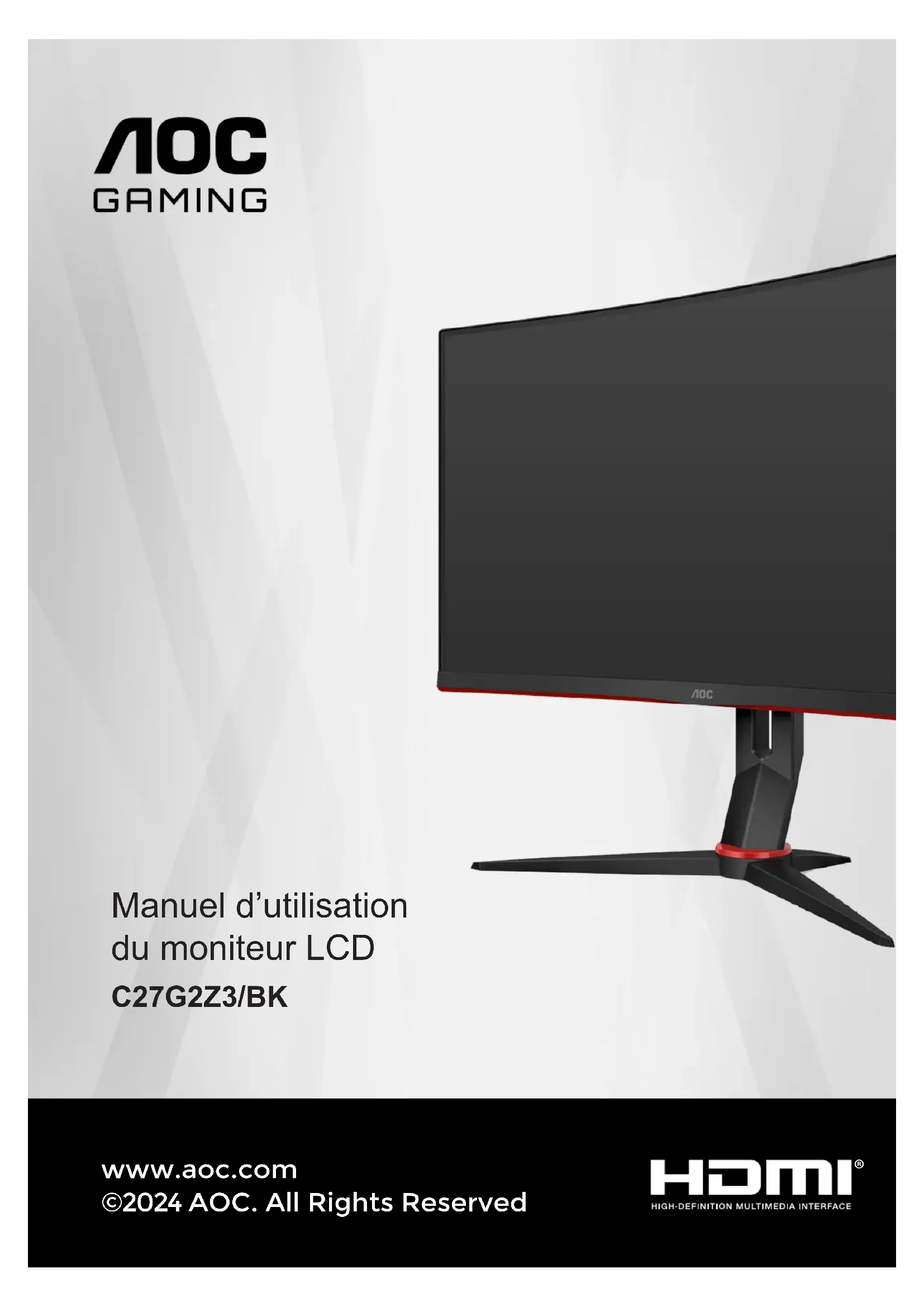

C27G2Z3 - Moniteur AOC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Écran de 27 pouces, résolution Full HD (1920 x 1080), taux de rafraîchissement de 240 Hz, temps de réponse de 0,5 ms, technologie VA.
Utilisation	Idéal pour les jeux vidéo grâce à son taux de rafraîchissement élevé et son temps de réponse rapide, compatible avec les consoles et PC.
Maintenance et réparation	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs. En cas de panne, contacter le service après-vente AOC.
Sécurité	Utiliser le moniteur sur une surface stable, éviter l'exposition à l'humidité, respecter les consignes électriques fournies dans le manuel.
Informations générales	Connectivité : HDMI, DisplayPort, prise casque. Garantie de 3 ans, support technique disponible.

FOIRE AUX QUESTIONS - C27G2Z3 AOC

Comment puis-je connecter mon AOC C27G2Z3 à mon ordinateur ?

Vous pouvez connecter votre moniteur AOC C27G2Z3 à votre ordinateur via un câble HDMI ou DisplayPort. Assurez-vous que le câble est bien branché aux ports correspondants des deux appareils.

Que faire si mon moniteur ne s'allume pas ?

Vérifiez que le moniteur est correctement branché à une prise électrique et que le câble d'alimentation est bien connecté. Essayez également d'utiliser une autre prise ou un autre câble d'alimentation si disponible.

Comment ajuster les paramètres d'affichage sur le AOC C27G2Z3 ?

Utilisez le menu OSD (On-Screen Display) en appuyant sur le bouton situé à l'arrière du moniteur pour accéder aux paramètres d'affichage tels que la luminosité, le contraste et la résolution.

Mon écran présente des lignes ou des artefacts. Que faire ?

Assurez-vous que le câble vidéo est bien connecté et en bon état. Essayez de le remplacer par un autre câble pour voir si le problème persiste. Si le problème demeure, contactez le support technique.

Comment régler la fréquence de rafraîchissement de mon moniteur ?

Accédez aux paramètres d'affichage de votre ordinateur et recherchez les options d'affichage avancées. Vous pourrez y sélectionner la fréquence de rafraîchissement souhaitée, jusqu'à 240 Hz pour le AOC C27G2Z3.

Est-ce que le AOC C27G2Z3 est compatible avec FreeSync ?

Oui, le AOC C27G2Z3 prend en charge la technologie FreeSync d'AMD, ce qui permet de synchroniser le taux de rafraîchissement du moniteur avec celui de la carte graphique pour réduire les déchirures d'image.

Comment nettoyer l'écran de mon AOC C27G2Z3 ?

Utilisez un chiffon en microfibre légèrement humide avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs ou de vaporiser directement sur l'écran.

Que faire si mon moniteur ne détecte pas le signal ?

Vérifiez que le bon port d'entrée est sélectionné sur le moniteur. Assurez-vous également que votre ordinateur est allumé et que le câble vidéo est correctement connecté.

Le moniteur émet un bruit étrange. Est-ce normal ?

Un léger bruit de ventilateur est normal, mais si vous entendez des bruits inhabituels, cela peut être un signe de problème. Contactez le support technique pour un diagnostic.

MODE D'EMPLOI C27G2Z3 AOC

Un AVERTISSEMENT indique soit des dommages potentiels pour le matériel, soit un risque de perte de données, et vous recommande une procédure pour éviter le problème. MISE EN GARDE : Les MISES EN GARDE signalent des risques corporels potentiels et vous indiquent comment éviter les problèmes. Certaines mises en garde peuvent apparaître sous différentes formes et ne pas être accompagnées d’un icône. Dans ce cas, la présentation spécique de la mise en garde est rendue obligatoire par l’autorité réglementaire.2 Alimentation Le moniteur ne doit être utilisé qu’avec le type d’alimentation indiqué sur l’étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d’électricité. Le moniteur est équipé d’une che munie d’une borne terre, c’est-à-dire une che comportant une troisième broche pour la mise à la terre. Pour des raisons de sécurité, cette che ne s’insère que dans une prise avec terre. Si votre prise n’est pas compatible avec les ches à trois broches, faites appel à un électricien pour l’installation d’une prise correcte, ou utilisez un adaptateur an de connecter votre appareil à la terre en sécurité. Ne vous privez pas la protection apportée par la mise à la terre. Débranchez l’appareil en cas d’orage ou lorsqu’il ne doit pas être utilisé pendant une longue période. Ceci protégera le moniteur contre les dommages liés aux surtensions. Ne surchargez pas les fils d’alimentation ou les rallonges. Une surcharge peut engendrer un incendie ou une électrocution. An d’assurer une utilisation satisfaisante, utilisez uniquement le moniteur avec des ordinateurs homologués UL qui ont les réceptacles appropriés congurés de manière adéquate et qui mentionnent une utilisation entre 100 et 240V CA, Min. 5A. La prise de courant doit être installée près de l’appareil et être facile d’accès.3 Installation N’installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu’un ou d’être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été recommandé par le fabricant ou qui est vendu avec l’appareil. Tout montage de l’appareil doit suivre les instructions du fabriquant et il faut utiliser des accessoires de montage recommandés par le fabriquant. Un appareil sur un meuble roulant doit être déplacé avec soin. N’insérez jamais des objets dans les fentes du boîtier du moniteur. Cela risquerait de causer un court-circuit et poser un risque d’incendie et/ou d’électrocution. Ne renversez jamais de liquides sur le moniteur. Ne posez jamais la face avant de l’appareil sur le sol. Si vous montez le moniteur sur un mur ou une étagère, utilisez le kit de montage agréé par le constructeur et suivez les instructions du kit. Laissez de l’espace autour du moniteur comme indiqué ci-dessous. Sinon, la circulation d’air peut être insufsante et causer une surchauffe, ce qui peut provoquer un incendie ou endommager le moniteur. Pour éviter d’éventuels dommages, par exemple le décollement du panneau de l’écran, veillez à ce que le moniteur ne soit pas incliné vers le bas de plus de -5 degrés. Si un angle d’inclinaison de plus de -5 degrés est utilisé, les dommages causés au moniteur ne seront pas couverts par la garantie. Voir ci-dessous pour les zones de ventilation recommandées autour du moniteur lorsque le moniteur est installé sur un mur ou sur un support : Installé avec la base Installed with stand 12 pouces 30cm 4 pouces 10cm 4 pouces 10cm 4 pouces 10cm Laissez au moins cet espace autour de l’appareil4 Nettoyage Nettoyez régulièrement le boîtier avec un chiffon doux humide et de l’eau. Pour le nettoyage, utilisez un chiffon doux en coton ou en microbre. Le chiffon doit être humide et presque sec, ne laissez pas du liquide pénétrer dans le boîtier. Débranchez le cordon d’alimentation avant de nettoyer l’appareil.5 Autre S’il y a une odeur bizarre, des bruits ou de la fumée venant de l’appareil, débranchez IMMÉDIATEMENT le cordon d’alimentation et contactez un Centre de service. Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau. Ne pas soumettre le moniteur LCD à d’importantes vibrations ni à des impacts pendant l’utilisation. Ne pas cogner ni faire tomber le moniteur pendant l’utilisation ou le transport.6 Réglages Contenu de la boîte

Audio Cable Tous les câbles de signal ne sont pas fournis pour tous les pays et territoires. Vériez auprès de votre revendeur local ou un bureau local de AOC.7 Configuration du support et de la base Veuillez installer ou retirer la base en suivant les étapes suivantes. Réglage : Retirer :8 Réglage de l’angle de visualisation Pour une vision optimale il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l’angle . Vous pouvez régler le moniteur de la manière décrite ci-dessous :

REMARQUE : Ne touchez pas l’écran LCD lorsque vous changez l’angle. Vous risquez d’endommager l’écran LCD si vous le touchez.

1. Pour éviter d’éventuels dommages à l’écran, tels que le décollement du panneau, veillez à ce que le moniteur ne soit pas incliné vers le bas de plus de -5 degrés.

2. N’appuyez pas sur l’écran lorsque vous ajustez l’angle du moniteur. Tenez toujours par le boîtier.9

Connexion du moniteur Connexions des câbles à l’arrière du moniteur.

1. Branchez fermement le cordon d'alimentation à l'arrière de l'écran.

2. Mettez votre ordinateur hors tension et débranchez son câble d’alimentation.

3. Connectez le câble du signal d'afchage au connecteur vidéo de votre ordinateur.

4. Insérez le câble d'alimentation de votre ordinateur et de l'écran dans une prise secteur proche.

5. Allumez votre ordinateur et votre écran.

Si votre moniteur afche une image, l’installation est terminée. Si aucune image n’est visible, voir la section Dépannage. An de protéger votre équipement, éteignez toujours l’ordinateur et le moniteur LCD avant de faire les branchements.10 Wall Mounting Preparing to Install An Optional Wall Mounting Arm. Ce moniteur peut être xé au mur avec un bras de xation que vous achetez séparément. Coupez l’alimentation avant de réaliser cette procédure. Suivez ces étapes:

2. Suivez les instructions du constructeur relatives au montage du bras de xation au mur.

3. Placez le bras de xation au mur à l’arrière du moniteur. Alignez les trous du bras avec les trous situés à l’arrière du moniteur.

4. Reconnectez les câbles. Veuillez vous reporter au manuel de l’utilisateur qui accompagne le bras de montage mural

optionnel pour les instructions concernant la xation sur le mur. Remarque: Les trous de vis de montage VESA ne sont pas disponibles sur tous les modèles, veuillez vérier auprès de votre revendeur ou du département ofciel de AOC. -5° 0° 90°

• La conception de l’écran peut varier par rapport aux illustrations.

1. Pour éviter d’éventuels dommages à l’écran, tels que le décollement du panneau, veillez à ce que le moniteur ne soit pas incliné vers le bas de plus de -5 degrés.

2. N’appuyez pas sur l’écran lorsque vous ajustez l’angle du moniteur. Tenez toujours par le boîtier.11

Fonction de Adaptive-Sync (Disponible pour certains modèles)

1. La fonction de Adaptive-Sync fonctionne avec DP/HDMI

2. Cartes graphiques compatibles : La liste conseillée se trouve ci-dessous, elle peut également être consultée en

visitant www.AMD.com

• Radeon™ RX Vega séries

• Radeon™ RX 500 séries

• Radeon™ RX 400 séries

• Radeon™ R9/R7 300 séries

sauf séries R9 370/X, R7 370/X, R7 265

• Radeon™ R9 Nano séries

• Radeon™ R9 Fury séries

• Radeon™ R9/R7 200 séries (sauf séries R9 270/X, R9 280/X) Fonction de AMD FreeSync Premium (Disponible pour certains modèles)

1. La fonction de AMD FreeSync Premium fonctionne avec DP/HDMI

2. Cartes graphiques compatibles : La liste conseillée se trouve ci-dessous, elle peut également être consultée en

visitant www.AMD.com

• Radeon™ RX Vega séries

• Radeon™ RX 500 séries

• Radeon™ RX 400 séries

• Radeon™ R9/R7 300 séries

sauf séries R9 370/X, R7 370/X, R7 265

• Radeon™ R9 Nano séries

• Radeon™ R9 Fury séries

• Radeon™ R9/R7 200 séries (sauf séries R9 270/X, R9 280/X)12 Réglage Touches de raccourci

1 Source/Quitter 2 Mode jeu/< 3 Point de mire/> 4 Menu/Entrer 5 Marche-arrêt Marche-arrêt Appuyez sur le bouton Marche-arrêt pour allumer le moniteur Menu/Entrer Lorsqu’il n’y a pas d’afchage à l’écran, appuyez pour afcher ou bien conrmer la sélection. Dail Point (Point de mire)/> Lorsqu’il n’y a pas d’afchage à l’écran, appuyez sur le bouton de Contrôle des ombres pour activer la barre de réglage de contrôle des ombres, appuyez régler le contraste et obtenir une image nette. Mode jeu/< Lorsqu’il n’y a pas d’afchage à l’écran, appuyez sur la touche «<» ou «>» pour sélectionner le mode de jeu (FPS, RTS, Course, Joueur 1, Joueur 2 or Joueur 3) selon les différents types de jeux. Source/Quitter Lorsque l’Afchage à l’écran est fermé, appuyez sur le bouton Source/Quitter pour obtenir la fonction de touche rapide Source. Lorsque l’Afchage à l’écran est fermé, appuyez de manière continue pendant environ 2 secondes sur le bouton Source/ Quitter pour effectuer la conguration automatique (uniquement pour les modèles dotés du D-Sub).13 OSD Setting (Réglages d’OSD) Instructions simples et basiques sur les touches de contrôle Luminance Color Setup Picture Boost OSD Setup ExitExtra Contrast 50 Brightness 30 Eco mode Standard Gamma Gamma 1 DCR Off HDR Mode Off Game Setting 1). Appuyez sur le bouton MENU pour activer la fenêtre d’afchage à l’écran. 2). Appuyez sur le bouton

pour naviguer à travers les fonctions. Une fois que la fonction souhaitée est en surbrillance, appuyez sur le bouton MENU pour l’activer. Appuyez sur

pour naviguer dans les fonctions de sous-menu. Une fois que la fonction souhaitée est en surbrillance, appuyez sur le bouton MENU pour l’activer. 3). Appuyez sur

pour changer les paramètres de la fonction sélectionnée. Appuyez sur le bouton AUTO pour quitter Si vous voulez régler d’autres fonctions, répétez les étapes 2-3. 4). Fonction de verrouillage OSD : Pour verrouiller OSD, appuyez et maintenez le bouton MENU pendant que le moniteur est éteint, puis appuyez sur le bouton d’alimentation pour allumer le moniteur. Pour déverrouiller l’OSD - appuyez et maintenez le bouton MENU pendant que le moniteur est éteint, puis appuyez sur le bouton d’alimentation pour allumer le moniteur. Remarques : 1). Si l’appareil a seulement une source d’entrée, l’élément «Sélection de l’entrée» est désactivé pour l’ajuster. 2). DCR, Ampl. Couleurs et Ampl. Image est activée ; les trois autres fonctions sont donc désactivées.14 Luminance (Luminosité) Luminance Color Setup Picture Boost OSD Setup ExitExtra Contrast 50 Brightness 30 Eco mode Standard Gamma Gamma 1 DCR Off HDR Mode Off Game Setting Contrast (Contraste) 0-100 Contraste du registre numérique. Brightness (Luminosité) 0-100 Réglage du rétroéclairage Eco mode (Eco) Standard Mode Standard Text Mode Text Internet Mode Internet Game (Jeu) Mode Jeu Movie (Film) Mode Film Sports (Sport) Mode Sport Reading (Lecture) Mode Lecture Gamma Gamma1 Régler sur Gamma 1 Gamma2 Régler sur Gamma 2 Gamma3 Régler sur Gamma 3 DCR Off (Arrêt) Désactiver le rapport dynamique de contraste On (Marche) Activer le rapport dynamique de contraste HDR Off / DisplayHDR / HDR Picture / HDR Movie / HDR Game Dénissez le prol HDR en fonction de vos besoins d’utilisation. Remarque : Lorsque du contenu HDR est détecté, l’option HDR s’afche pour effectuer des réglages. HDR Mode OFF Adjust HDR Mode. HDR Picture HDR Movie HDR Game15 Color Setup (Configuration des couleurs) Picture Boost OSD Setup ExitExtra Luminance Red 50 Green 50 Blue 50DCB Demo Off Color Temp. User DCB Mode Off Color Setup Game Setting Color Temp. (Couleur) Warm (Chaud) Utiliser la température des couleurs Chaud de EEPROM. Normal Utiliser la température des couleurs Normal de EEPROM. Cool (Froid) Utiliser la température des couleurs Froid de EEPROM. sRGB Utiliser la température des couleurs SRGB de EEPROM. User (Utilisateur) Red (Rouge) Gain rouge du registre numérique Green (Vert) Gain vert du registre numérique Blue (Bleu) Gain bleu du registre numérique. DCB Mode Full Enhance (Amélior. Totale) marche ou arrêt Désactiver ou activer le mode Amélior. Totale Nature Skin (Peau Nature) marche ou arrêt Désactiver ou activer le mode Peau Nature Green Field (Pré Vert) marche ou arrêt Désactiver ou activer le mode Pré Vert Sky-blue (Bleu Ciel) marche ou arrêt Désactiver ou activer le mode Bleu Ciel AutoDetect (Détection Auto.) marche ou arrêt Désactiver ou activer le mode Détection Auto. OFF marche ou arrêt Désactiver ou activer le mode Détection OFF. DCB Demo (DCB Démonstration) Marche ou arrêt Désactiver ou activer Démo Red (Rouge) 0-100 Gain Rouge du Registre Numérique. Green (Vert) 0-100 Gain Vert du Registre Numérique. Blue (Bleu) 0-100 Gain Bleu du Registre Numérique.16 Picture Boost (Amélior. Image) OSD Setup ExitExtra Luminance Brightness 50 Contrast 50 H. Position 0

(Position-V) 0-100 Régler la position verticale de l’image Remarque : Régler la luminosité, le contraste et la position de Image brillante pour une image parfaite.17 OSD Setup (Réglage OSD) ExitExtra Luminance Color Setup H. Position 50

(Position-V) 0-100 Régler la position verticale de l’OSD Volume 0-100 Réglage du volume. Transparence 0-100 Régler le niveau de transparence du menu OSD. Break Reminder (Rappel pause) marche ou arrêt Rappel de pause si l’utilisateur travaille continuellement pendant plus d’1 heure Remarques : Si le contenu vidéo DP supporte DP1.2/1.4, veuillez sélectionner DP1.2/1.4 pour la capacité DP ; sinon, veuillez sélectionner DP1.1.18 Game Setting (Réglage Jeu) Picture Boost OSD SetupExitExtra Luminance Low Input Lag LowBlue Mode Overdrive Shadow Control Game Mode Off

Game Mode (Mode jeu) FPS Pour jouer des jeux en FPS (rst Person Shooters = tir à la première personne) Améliore les détails des niveaux de noir dans les thèmes noirs. RTS Pour jouer des jeux RTS (Real Time Strategy = stratégie en temps réel) Améliore la qualité de l’image. Racing (Course) Pour jouer des jeux de course, permet un temps de réponse plus rapide et une plus grande saturation des couleurs. Gamer 1 (Joueur 1) Réglages préférentiels de l’utilisateur enregistrés sous Joueur 1. Gamer 2 (Joueur 2) Réglages préférentiels de l’utilisateur enregistrés sous Joueur 2. Gamer 3 (Joueur 3) Réglages préférentiels de l’utilisateur enregistrés sous Joueur 3. off (arrêt) Pas d’optimisation en mode Jeu. Shadow Control (Contrôle ombre) 0-100 La valeur pas défaut du contrôle des ombres est 50, l’utilisateur peut régler de 50 à 100 ou à 0 pour augmenter le contraste an d’obtenir une image plus nette.

1. Si l’image est trop sombre pour voir clairement

les détails, le régler de 50 à 100 pour une image claire.

2. Si l’image est trop blanche pour voir clairement

les détails, le régler de 50 à 0 pour une image claire. Low input Lag (Décalage entrée faible) On (Marche) / off (Arrêt) Cela réduira la latence et dépend du réglage de Adaptive-Sync/AMD FreeSync Premium . Game Color (Couleur Jeu) 0-20 Couleur de jeu fournit des niveaux de 0 à 20 pour ajuster la saturation an d’obtenir une meilleure image. LowBlue Mode(Mode Faible lumière bleue) Désactivé / Multimédia / Internet / Bureau / Lecture Réduisez l’onde de lumière bleue en contrôlant la température des couleurs Overdrive (Surintensication) Weak (Faible) Régler le temps de réponse. Medium (Moyen) Strong (Fort) Boost (Augmenter) Off (Arrêt) MBR 0-20 Ajuste la réduction du ou de mouvement. Adaptive-Sync/ AMD FreeSync (Disponible pour certains modèles) On (Marche) / Off (Arrêt) Désactive ou active Adaptive-Sync/AMD FreeSync Premium. Compteur de trames Désactivé / En haut à droite / En bas à droite / En bas à gauche / En haut à gauche Afche la fréquence V sur l’angle sélectionné19 REMARQUE: Les fonctions MBR et Overdrive Boost sont disponibles uniquement lorsque Adaptive-Sync/AMD FreeSync Premium est désactivé et la fréquence verticale est inférieure ou égale à 75 Hz. Extra Picture Boost OSD SetupExit Luminance Color Setup Image Ratio Wide Input Select Auto Off Timer 00 DDC/CI Yes Reset No Resolution : 1920(H)X1080(V) HDR H. Frequency : 67KHz

Extra Game Setting Overclock Off Input Select (Sélection Entrée) Sélectionner la source d’entrée Auto Cong. (Réglage Auto) Oui ou Non Régler automatiquement l’image par défaut Off timer (Minuterie désact.) 0-24hrs Sélectionner l’heure d’arrêt CC Image Ratio (Format Image) Wide (Large) Sélectionner le format de l’image pour l’afchage. 4:3 1:1 17 pouces (4:3) 19 pouces (4:3) 19 pouces (5:4) 19 pouces L (16:10) 21,5 pouces L (16:9) 22 pouces L (16:10) 23 pouces L (16:9) 23,6 pouces L (16:9) 24 pouces L (16:9) DDC/CI Oui ou Non Activer ou désactiver le support DDC/CI Reset (Réinitialiser) Oui ou Non Réinitialiser le menu aux réglages par défaut. (ENERGY STAR

disponible pour certains modèles.) ENERGY STAR

/ Non20 Exit (Quitter) Picture Boost OSD Setup Luminance Color Setup Exit Extra Game Setting Exit (Quitter) Quitter le menu OSD Voyant DEL État Couleur DEL Mode Pleine puissance Blanc Mode Actif-Arrêt Orange21 Dépannage Problème & Question Solutions possibles Le voyant DEL d’alimentation est éteint Assurez-vous que le bouton d’alimentation est en position Marche et que le cordon d’alimentation est connecté correctement à une prise électrique avec terre et au moniteur. Aucune image n’apparaît sur l’écran. Le cordon d’alimentation est-il branché correctement ? Vériez le branchement du cordon d’alimentation et la source. Le câble vidéo est-il branché correctement ? (Connexion en utilisant un câble VGA) Vériez la connexion du câble VGA. (Connexion en utilisant le câble HDMI) Vériez la connexion du câble HDMI. (Connexion en utilisant un câble DP) Vériez la connexion du câble DP.

• Les entrées VGA/HDMI/DP ne sont pas disponibles sur tous les modèles. Si l’alimentation est allumée, redémarrez l’ordinateur pour voir l’écran initial (l’écran d’ouverture de session). Si l’écran initial (l’écran d’ouverture de session) apparaît, démarrez l’ordinateur dans le mode applicable (le mode sans échec de Windows 7/8/10) et ensuite changez la fréquence de la carte vidéo. (Référez-vous à la section Régler la résolution optimale) Si l’écran initial (l’écran d’ouverture de session) n’apparaît pas, contactez le centre de service ou votre revendeur. Pouvez-vous voir le message « Input Not Supported (Entrée non prise en charge) » sur l’écran ? Vous verrez ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence applicable du moniteur. Ajustez la résolution maximale et la fréquence applicable du moniteur. Assurez-vous que les pilotes du moniteur AOC sont installés. L’image est oue, elle a un problème d’ombre Réglez les contrôles du Contraste et de la Luminosité. Appuyez sur la touche de raccourci (AUTO). Assurez-vous de ne pas utiliser une rallonge ou un boîtier d’interrupteurs. Nous vous recommandons de brancher le moniteur directement au connecteur sortie de la carte vidéo situé à l’arrière. L’image saute, effet de vagues ou d’ondes visible sur l’écran Déplacez les appareils électriques qui peuvent provoquer des interférences électriques le plus loin possible du moniteur . Utilisez le taux de rafraîchissement maximum que votre moniteur est capable de supporter avec la résolution que vous utilisez. Le moniteur est bloqué en mode Veille L’interrupteur d’alimentation de l’ordinateur doit être en position Marche. La carte vidéo de l’ordinateur doit être insérée fermement dans son emplacement. Assurez-vous que le câble vidéo du moniteur est connecté correctement à l’ordinateur. Vériez le câble vidéo du moniteur et assurez-vous qu’aucune broche n’est tordue. Assurez-vous que votre ordinateur fonctionne en pressant la touche VERR MAJ sur le clavier et en vériant la DEL de cette touche. La DEL doit s’allumer ou s’éteindre lorsque vous pressez la touche VERR MAJ. Il manque une des couleurs primaires (ROUGE,VERT, ou BLEU) Vériez le câble vidéo du moniteur et assurez-vous qu’aucune broche n’est tordue. Assurez-vous que le câble vidéo du moniteur est connecté correctement à l’ordinateur. L'image n'est pas centrée ou elle n'est pas dimensionnée correctement Réglez la Position H et la Position V ou appuyez sur le bouton de raccourci (Alimentation/AUTO) Défaut des couleurs sur l’image (le blanc n’apparaît pas blanc) Réglez la couleur RVB ou sélectionnez la température de la couleur. Perturbations horizontales ou verticales à l’écran Utilisez le mode arrêt de Windows 7/8/10 pour ajuster les paramètres HORLOGE et FOCUS. Appuyez sur la touche de raccourci (AUTO). Réglementation et entretien Veuillez vous référer aux informations sur les règlementations et les services qui se trouvent dans le manuel sur le CD ou qui sont disponibles sur www.aoc.com (pour trouver le modèle que vous avez acheté dans votre pays et pour trouver les informations sur les règlementations et les services dans la page Support.)2223 Spécifications Caractéristiques générales Panneau Nom du modèle C27G2Z3/BK Système de fonctionnement Couleur TFT LCD Taille de l’image visible 68,6 cm diagonale Taille des pixels 0,3114mm(H) × 0,3114mm(V) Couleurs d’afchage 16,7M de couleurs Autres Limites de balayage horizontal 30k-280kHz (HDMI) 30k-320kHz (DP) Taille d’écran horizontale (maximum)

0.3W Caractéristiques physiques Type de connecteur HDMI/ DP/ Sortie casque Type de câble de signal Détachable Environnemental Température Utilisation 0° à 40° Non utilisation -25° à 55° Humidité Utilisation 10% à 85% (sans condensation) Non utilisation 5% à 93% (sans condensation) Altitude Utilisation 0 à 5000 m (0 à 16404 pieds) Non utilisation 0 à 12192 m (0 à 40000 pieds )24 Modes d’affichage préréglés

1. Données TMDS 2+ 9. TMDS données 0- 17. DDC/CEC Masse

Détection connexion à chaud

4. Données TMDS 1+ 12. Horloge TMDS-

5. Ecran données TMDS 1 13. CEC

6. TMDS données 1- 14.

Réservé (pas connecté sur appareil)

7. Données TMDS 0+ 15. SCL

8. Ecran Données TMDS 0 16. SDA

Câble de signal d’afchage couleur à 20 broches Broche No. Nom du signal Broche No. Nom du signal 1 ML_Lane 3 (n) 11 TERRE 2 TERRE 12 ML_Lane 0 (p) 3 ML_Lane 3 (p) 13 CONFIG1 4 ML_Lane 2 (n) 14 CONFIG2 5 TERRE 15 AUX_CH(p) 6 ML_Lane 2 (p) 16 TERRE 7 ML_Lane 1 (n) 17 AUX_CH(n) 8 TERRE 18 Détection connexion à chaud 9 ML_Lane 1 (p) 19 Retour DP_PWR 10 ML_Lane 0 (n) 20 DP_PWR26 Plug & Play Fonctionnalité Plug & Play DDC2B Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d’informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d’afchage. Le DDC2B est un canal de données bidirectionnel basé sur le protocole I2C. L’hôte peut demander l’information EDID par l’intermédiaire du canal DDC2B.
