Type de produit	Moniteur de terrain 7 pouces
Marque	Neewer
Modèle	F700
Résolution	1920 × 1080 pixels
Luminosité	2000 nits ±10%
Rapport de contraste	1000:1
Angle de vision	>160° horizontal/vertical
Rapport d'affichage	16:9
Dimensions	175 × 107 × 25 mm
Alimentation	CC 12~26V (prise 5,5 mm) ou USB-C (5V/3A) ou batterie NP-F
Consommation totale	≤22 W (sans sortie CC)
Entrée vidéo	HDMI (jusqu'à 4K 30 Hz)
Sortie vidéo	HDMI
Sortie audio	Prise casque 3,5 mm
Fonctions d'aide à l'exposition	Fausses couleurs, motif zébré, histogramme, forme d'onde, vectorscope
Assistant de mise au point	Focus Peaking (couleur et intensité réglables), monochrome
Marqueurs	Centre, sécurité (taille réglable), ratio (4:3, 16:9…), grilles (2×2 à 8×8)
Importation LUT	Fichiers .cube via carte SD (jusqu'à 60 LUT)
Mise à jour firmware	Via carte SD (fichier binaire)
Écran tactile	Oui
Température de fonctionnement	-20°C à 55°C
Température de stockage	-30°C à 65°C
Entretien	Chiffon doux sec, sans liquide
Sécurité	Ne pas utiliser sous la pluie, éviter les chocs, ne pas démonter

FOIRE AUX QUESTIONS - F700 Neewer

Comment changer la langue de l'écran ?

Appuyez longuement sur le bouton MENU pour accéder au menu principal. Naviguez jusqu'à Paramètres du système > Réglages du menu > sélectionnez la langue souhaitée. Vous pouvez aussi utiliser l'écran tactile en double-cliquant pour ouvrir le menu.

Comment importer des LUT ?

Insérez une carte SD contenant les fichiers .cube dans le logement SD. L'écran détecte automatiquement les fichiers. Allez dans le menu Système LUTS > Importation de LUT (SD), sélectionnez le fichier et cliquez sur l'icône d'importation. Jusqu'à 60 LUT peuvent être importées.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis neewer.com/pages/download-product-firmware. Copiez le fichier binaire à la racine d'une carte SD. Insérez la carte dans l'écran allumé, allez dans Menu système > Mise à jour logicielle (SD) et confirmez. Attendez la fin de la progression.

Comment connecter l'écran à un appareil photo ?

Utilisez le câble HDMI fourni (HDMI vers HDMI, Micro HDMI ou Mini HDMI selon votre appareil). Branchez une extrémité à l'entrée HDMI de l'écran et l'autre à la sortie HDMI de la caméra. Activez la sortie HDMI dans les paramètres de votre appareil photo.

Comment régler la luminosité du rétroéclairage ?

Faites glisser votre doigt de haut en bas sur le côté gauche de l'écran tactile pour ajuster la luminosité. Vous pouvez aussi aller dans Paramètres de couleur > Réglages du rétroéclairage pour choisir entre Standard, Élevé, Automatique ou Personnalisé.

Comment utiliser le Focus Peaking ?

Dans le menu Assistant de mise au point, activez Focus Peaking. Vous pouvez choisir la couleur (rouge, vert, bleu, blanc) et l'intensité. Les zones nettes apparaîtront avec cette couleur pour faciliter la mise au point.

Que faire si l'écran affiche une image en noir et blanc ?

Vérifiez que le mode Monochrome n'est pas activé dans les paramètres d'assistant de mise au point. Assurez-vous aussi que la saturation, luminosité et contraste sont correctement réglés.

L'écran ne s'allume pas ou n'affiche pas d'image. Que faire ?

Vérifiez l'alimentation : batterie chargée ou adaptateur 12V (non inclus) branché. Assurez-vous que le câble HDMI est bien connecté et que la sortie HDMI de la caméra est activée. Si vous utilisez une batterie, vérifiez qu'elle est bien insérée et chargée.

Comment réinitialiser l'écran aux paramètres d'usine ?

Accédez au menu Raccourcis ou Paramètres du système. Cherchez l'option Réinitialisation ou Reset. Confirmez pour restaurer les paramètres par défaut.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de la capacité des batteries NP-F utilisées (vendues séparément). La consommation de l'écran est ≤22 W. Avec une batterie NP-F970 (5200 mAh), l'autonomie est d'environ 2 heures environ. Utilisez une batterie de grande capacité pour des sessions longues.

MODE D'EMPLOI F700 Neewer

Nous vous remercions d'avoir acheté l'écran F700 de 7 pouces, montable sur votre apparéil photo. Il s'agit d'un écran de dernieré génération offrant une force luminosite et une faible consommation d'énergie pour une performance optimale lors de vos séances de photographie ou de tournage. La luminosite de l'écran tactile s'ajuste automatiquement pour assurer une meilleure visibilité même en plein soleil pour éviter l'utilisation d'une casquette. Cet écran intègre de nombreuses fonctions plus avances pour vous aider à travailler de manière plus efficace et afin d'obtenir des résultats optimaux.

Contenu du paquet

Ecran X1

Support × 1

CableHDMI versHDMIX1

Cable USB-A
vers USB-C
×1

Cable HDMI vers Micro HDMI X1

CableHDMI vers Mini HDMX1

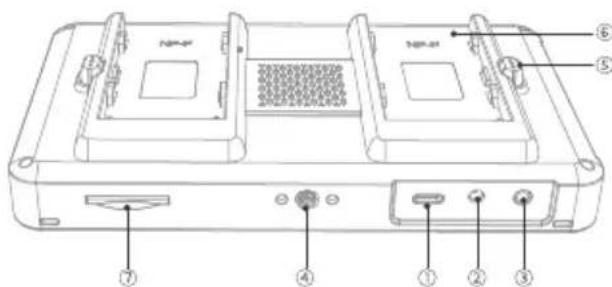

Illustration du produit

ENTREEUSBC
② Sortie CC
③ Prise casque 3,5mm
④ Filetag 1/4

⑤ Bouton d'éjection de la batterie
⑥ Plaque de batterie
⑦ Logement pour carte mémoire SD

⑧ Filetag 1/4

FR

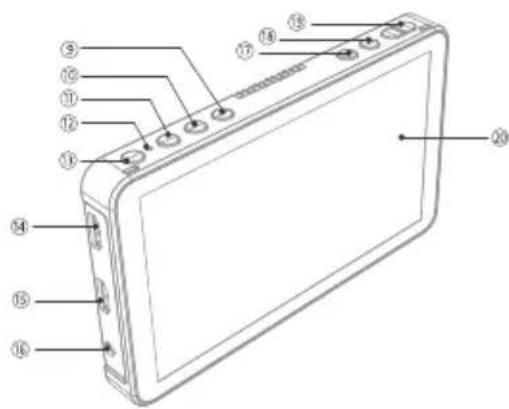

Illustration du produit

FR

⑨ Bouton "F3": Bouton de raccourci
Bouton F2: Bouton de raccourci
Bouton "F1": Bouton de raccourci
Voyant d'indication: Rouge (connecté mais l'appareil n'est pas allumé); Orange (appareil allumé sans signal); Vert (appareil allumé avec signal).
Bouton" Appuyez longuement sur le bouton pour allumer/eteindre l'appareil; Un appui court permet d'activer/désactiver l'écran tactile.
④ SortieHDMI"HDMIOUT"
EntreeHDMIN
Entree CC DC IN 12V
Boutonderetour

Illustration du produit

Bouton"MEU":Mode hors menu:Un appui long permet d'acceder au menu principal, un appui bref permet d'acceder au menucontextuel; Mode menu principal:Appuyez brièvement dessus pour acceder au menucontextuel; Mode menu contextuel:Un appui court permet d'ajuster les valeurs.
Bouton ^+ :Réglage des paramétres
@Ecran tactile

Étapes d'installation

Installation du support fourni avec l'écran

① Insérer le support dans le trou inférieur 1/4 de l'écran et fixez-le grâce à la molette.

② Attachez le support à la griffe de votre apparéil photo. Utilisez la molette (voir image) pour régler l'angle d'inclinaison.

12

Alimentation

1. Alimentation par adaptateur électrique 12V

L'adaptateur d'alimentation est vendu séparément et n'est pas inclus.

1. Alimentation sur batterie

Insérez des batteries de type NP-F dans le compartmentement prévu à cet effet.

Appuyez sur le bouton d'éjection pour retirer les batteries.

(Les batteries sont vendues séparément)

Alimentation

1. L'écran peut être alimenté par un chargeur rapide ou une Powerbank à condition que la puissance soit supérieure à 5V/3A.

Fonctions de base

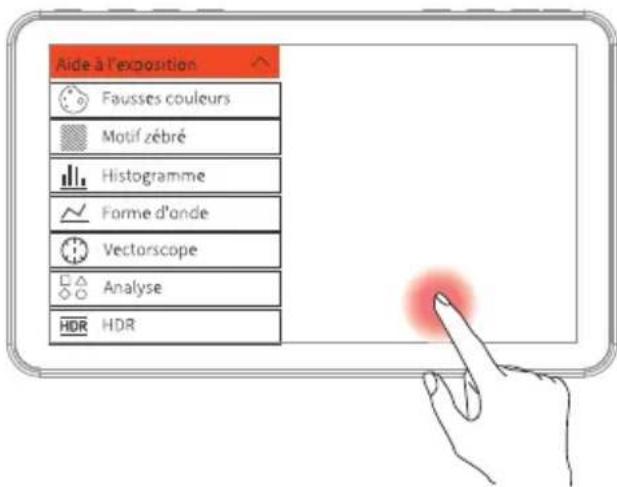

Aide à l'exposition
Fauusses couleurs
Motif zébré
Histogramme
Formed'onde
Vectorscope
Analyse
HDR	HDR

Fonctions de base

FR

False Color: OFF, SPECTRUM, ARRI
Cette fonction vous aide à ajuster l'exposition de l'appareil photo et à surveiller et calculer facilement les niveaux de luminosité de la réserve.
Motif zébre: OFF, IRE
Définir le motif zébré
- Histogramme: OFF, histogram de luminosité, historigramme RGB, réglages de la position du graphique
Cette fonction permet de déterminer si une image est suffisamment détaillée pour que la correction de l'image soit efficace.
- Forme d'onde: Forme d'onde OFF, Y, YUV, RGB, réglages de la position du graphique.
Cette fonction comprend une aide graphique qui affiche et contrôle avec précision les niveaux de luminosité de la vente.
- Vectorscope: OFF, ON, réglages de la position de l'aide graphique. Il affiche la distribution des couleurs sur la base de la distance entre les pixels et le centre.
- Analyse: ON

La forme d'onde, le vecteurscope, l'histogramme et les colonnes de volume sonore s'affichent sur le bord pour une(Meilleure analyse de I'image.

HDR:OFF,ON

Réglagedu HDR

Fonctions de base

Assistant de mise au point

Monochrome

Focus Peaking

Marqueur central

Marqueur de sécurité

Marqueur de ratio

Grilles

Barres de volume sonore

• Monochrome: OFF, rouge, vert, bleu et gris Définir les couleurs selon vos préférences.
  Focus Peaking: OFF, rouge, vert, bleu, blanc, intensité L'utilité de cette fonctionnalité est d'appliquer des couleurs au cadre de l'image pour une(Meilleure mise au point du sujeet.
  Marque centrale: OFF, ON, rouge, vert, bleu, blanc, gris La marquee centrale s'affiche sous la forme d'une croix.
• Marqueeur de sécurité: DÉSACTIVE, ACTIVE, rouge, vert, bleu, blanc, gris, 80%, 85%, 90%, 93%, 95%
• Cette fonction permet de recadrer les vidés et les images lors de la post-production.
• Marqueur de ratio: Transparency, rouge, vert, bleu, blanc, gris, DÉSACTIVÉ, 4:3, 16:10, 16:9, 1.85:1, 2.35:1, 2.40:1
  Définition du marqueur de ratio.
  Grilles: Rouge, vert, bleu, blanc, gris, OFF, 2 × 2 , 3 × 3 , 4 × 4 , 5 × 5 , 6 × 6 , 7 × 7 , 8 × 8 Il facilitite les compositions et ameliore la qualite artistique de l'image.
  Barres de volume sonore Le volume sonore est affiche en vert, jaune et rouge pour un controle audio en temps reel.

Fonctions de base

• Système LUTS: ON, OFF

Après l'importation du fichier LUT 3D, le nom de la LUT importée est ajusté aux options de seLECTION de la LUT.

Utilisateur LUTS: OFF, ON

Définition des formats de LUT.

• Importation de LUT (SD) : Découverte SD

Les fichiers LUT au format 'Cube' peuvent être facilement importés via une carte SD

Fonctions de base

FR

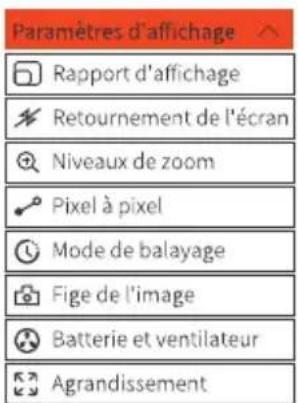

Rapport d'affichage: Auto, 4:3, 16:10, 16:9, 5:4, 1.85:1, 2.35:1
Réglage du rapport d'affichage
- Retournement de l'affichage: Retournement vertical et horizontal Activation de la mise en miroir de l'image.
- Niveau de zoom : OFF, zoom 1x, zoom 3xRéglage des niveaux de zoom de l'imagé.
- Pixel à pixel : OFF, ON - Cette fonction affiche l'image source au rapport 1:1 pour capturer des détails plus fins.
Mode de balayage: Standard, overscan Rapports d'affichage des images exportees a partir d'appareils photo compatibles.
Gel de l'imagé: OFF, ON Il permet de capturer l'imagé fixe en cours.
- Batterie et ventilateur: averissements concernant la batterie, vitesse du ventilateur
Réglage des averissements relatifs à la batterie et des vitesse du ventilateur.
- Agrandissement: OFF, 1.25x, 1.33x, 1.5x, 1.79x, 2.0x mag Pour l'agrandissement des images.

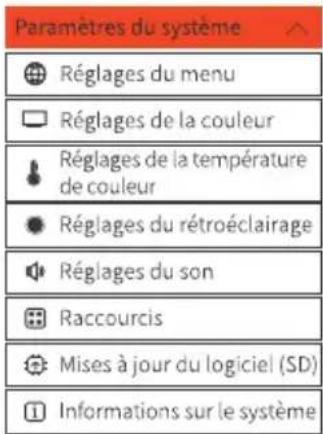

Fonctions de base

FR

Parametres du menu: Langue et durée d'affichage du menu
Réglage de la langue et des déliés d'affichage des menus.

Paramètres de couleur : Luminosite, nettement, contraste, saturation, teinte
Réglage des couleurs en fonction des besoins.
Réglages de la température de couleur : 5600K, 6500K, 9300K, personnalisable : saturation du rouge, du vert et du bleu
Réglage de la température de couleur selon vos préférences.
- Reglages du rétroéclairage: Standard, élevé, automatique: ON/OFF, personnalisé
Réglage de la luminosité du rétroéclairage.

Fonctions de base

• Reglages du son : ON, muet, volume Il permet de regler le volume du son.
  Parametres des raccourcis:F1,F2,F3 Configuration des raccourcis en fonction de vos préférences.
• Mises à jour du logiciel (SD): Réglage et visualisation de l'etat de la mise à jour.
• Informations sur le système Pour visualiser I'etat du système.

Raccourcis

Fauisses couleurs: OFF, SPECTRUM, ARRI

Motif zébré: OFF,IRE

Histogramme : OFF, historogramme de luminosite, historogramme RGB, réglages de la position de l'aide graphique

Focus Peaking: OFF, intensité, rouge, vert, bleu, blanc

LUT:OFF/ON

Réinitialisation: réinitialisation

Barres de volume sonore: OFF/ON

Mode d'emploi

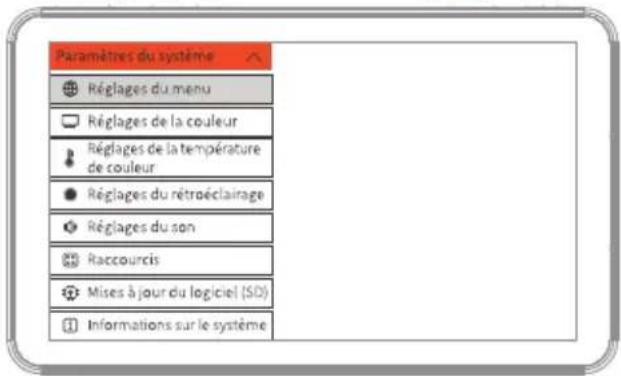

1. Instructions de réglage

Si I'on prend I'exemple du réglage de la langue, les étapes de l'opération sont les suivantes:

(1) Utilisation des boutons

① Appuyez longuement sur le bouton "SET" pour acceder au menu principal.
② Appuyez brievement sur le bouton "+" pour selectionner Parametes du système, puis appuyez sur le bouton "SET" pour acceder au sous-menu.
③ Appuyez brievement sur le bouton "+" pour selectionner Reglages du menu, puis appuyez sur le bouton "SET" pour entrer dans les <>.
④ Appuyez brievement sur le bouton "+" à nouveau et seLECTIONnez la langue requise en fonction des paramétres qui se trouvent à droite.

Mode d'emploi

(2) Écran tactile

① Touchez deux fois l'écran pour afficher le menu principal.
② Sélectionnez Paramêtres du système.
③ Sélectionnez Paramétres du menu.
(4) Sélectionner la langue spécifique en fonction des paramétres à droite.

Mode d'emploi

FR

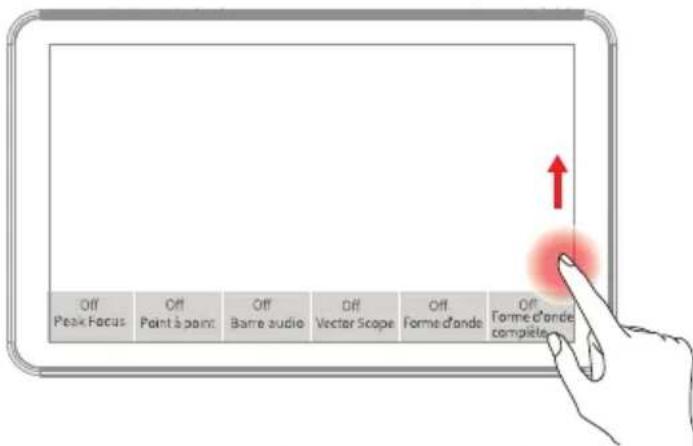

1. Menu rapide

① Appuyez brievement sur le bouton << MENU>> ou faites glisser votre doigt depuis le bas de l'écran pour faire apparaitre le menu rapide.
② Appuyez sur le menu rapide pour acceder aux réglages rapides.
③ Appuyez deux fois sur la zone vide de chaque côte du menu rapide pour le personnel.

Mode d'emploi

1. Faites glisserYOUR doigt de haut en bas sur le cote gauche de I'ecran pour ajuster la luminosite du retroeclairage; tandis que le meme geste effectue sur le cote croit de I'ecran ajustera le niveau de son. (Effectuez un zoom avant et arriere sur I'ecran avec deux doigs)

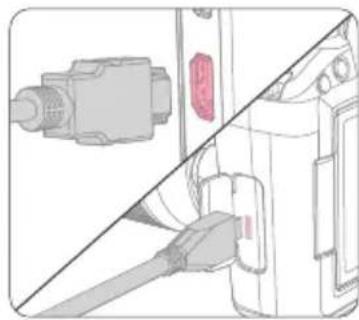

2. Connexion de la camera

① Connectez l'écran à la camera à l'aide d'un cable HDMI.
② Activez la sortie HDMI de laamera.

1. Importation des fichiers LUT

Insérez la carte SD dans le logement prévu à cet effet sur l'écran. L'écran lira automatiquement les dossiers et les fichiers "cube" présents sur la carte SD et les affichera. Repérez le fichier "cube" à importer dans le même repertoire, Sélectionnez-le, puis cliquez sur l'icone "Importer" dans le coin inférieur droit pour terminer l'opération d'importation du fichier (prise en charge jusqu'à 60 groupes, écrasement automatique après avoir dépasse 60 groupes).

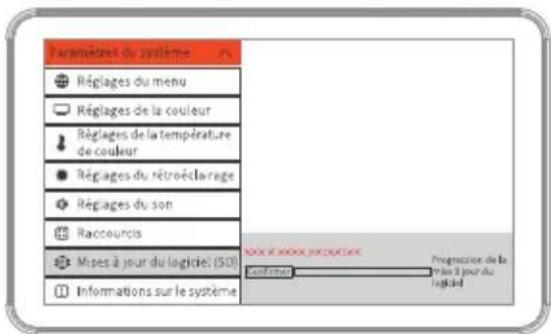

Mise à jour du firmware

Accedez au lien suivant via le navigateur de votre ordinateur https://neewer.com/pages/download-product-firmware afin detélécharger la dernière version du firmware destinée à votre écran F700 (fichier binaire). Pour terminer, copiez le fichier dans le repertoire racine d'une carte SD.

Réglages du rétroéclairage

Réglages du son

Raccourcis

Mises à jour du logiciel (SD)

1 Informations sur le système

Allumez l'écran, allez dans le menu système > mise à jour logicielle, insérez la carte SD, cliquez sur confirmer, attendez que la barre de progression se Complete pour une mise à jour réussie.

Remarque: Pour les cartes SD d'une capacité de 32 Go ou plus, veuilles formater la carte SD avant utilisation.

Dépannage

1. Image en noir et blanc ou monochrome

① Vénifiez que les niveaux de saturation, de luminosité et de contraste de la couleur sont correctement régliés.
Assurez-vous que le mode "monochrome" n'est pas activé sur l'écran.

1. Aucune image après la mise sous tension de I'appareil

① Verifiez que la connexion du signal est bien établie et que les cables sont bien branchés.
S'assurer qu'un adaptateur standard est utilisé pour la connexion à l'écran. Dans le cas où vous alimentez l'appareil par batterie, vérifie qu'elle est complètement chargée.

1. Il n'y a aucune image affichee après la connexion de la camera Il est recommendé de vérifier si la sortie HDMI de la camera est activée et si la résolution HDMI est réglee pour correspondre à la résolution de l'écran.

Précautions de sécurité

FR

1. Ne pas utiliser l'cran dans des environnementes humides ou sous la pluie.
2. Evitez de faire tomber ou de soumettre le produit à un choc violent pour éviter les dommages.
3. Ne pas démonter ou modifier le produit sans accord préalable, car cela pourrait invalider toute réclamation sous garantie.
4. Lors de l'utilisation d'un support, assurez-vous de le verrouiller fermement pour éviter que le produit ne tombe.
5. Nettoyez I'ecran d'affichage a laide d'un chiffon doux sans aucun liquide.
6. Si vous ne prévoyez pas d'utiliser le produit pendant une période prolongée, conservez-le dans un environnement bien ventilé et sec.

Specifications

Modèle	F700
Résolution	1920 × 1080 pixels
Pas de pixel	0.0804 (H) × 0.0804 (L) (mm)

Specifications

Rapport d'aspect	16:9
Luminosite	2000 nits ±10% (luminosite mesurée)
Rapport de contraste	1000:1
Angle de vision	>160°/160°V; 80°/80°(L/R) 80°/80°(U/D)
Entrée	HDMI
Sortie	Sortie HDMI, sortie casque 3,5 mm
Puisance absorberée/restituée
Prise d'alimentation CC 5,5 mm	DC:12~26V (l'utilisation d'une batterie fictive n'est pas possible en cas de sortie de basse tension
Interface de sortie DC 2,5 mm	Plage réelle: DC8,4V (peut être utilisée pour connecter un cordon d'alimentation de batterie fictive à laamera via l'interface de sortie d'alimentation CC pour plus d'autonomie de la batterie de laamera.
Interface d'entrée USB C	Prise en charge des chargeurs rapides de 5V/3A ou plus et des Powerbank à charge rapide (sortie de 3A) pour alimenter l'écran
Entrée HDMI Format supporté	480i, 576i, 480p, 576p, 720p(60/59.94/50/30/29.97/25/24/23.98), 1080i(60/59.94/50), 1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/23.98sF), 3840×2160 (30/25/24HZ), 4096×2160 (25/24HZ)
Consommation électrique totale	≤22W (sans puissance restitutée CC de 8,4V)
Dimensions de l'appareil	175×107×25mm
Température de fonctionnement	-20°C~55°C
Température de stockage	-30°C~65°C
