VTSA-F-CB - Composant pneumatique industriel Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Terminal de distributeurs pneumatiques modulaire
Marque	Festo
Modèle	VTSA-F-CB
Dimensions (L x l x H)	Variables selon configuration ; largeurs de distributeur : 18, 26, 42, 52 mm
Poids	Jusqu'à >15 kg selon configuration
Alimentation électrique	24 V DC ±10% (tension de charge) ; 24 V ±25% (électronique)
Pression de service	3 à 10 bar (air comprimé non lubrifié)
Fonctions principales	Commutation et commande d'air comprimé ; distributeurs 5/2, 5/3, 2x3/2, 2x2/2 ; mode sous vide ou basse pression possible
Nombre max. d'adresses	96 adresses de distributeur
Interfaces électriques	CPX, PROFIBUS, PROFINET, PROFIsafe, modules de sortie sûrs
Raccordements pneumatiques	G1/8, G1/4, G3/8, G1/2, G3/4 selon largeur et fonction
Matériau	Aluminium, polymères techniques
Indice de protection	IP65 (selon configuration)
Température ambiante	-5 à +60 °C
Qualité d'air comprimé requise	ISO 8573-1:2010 [ - : - : 4 ] (huile résiduelle max. 5 mg/m³)
Entretien et nettoyage	Utiliser un chiffon doux ; pas de lubrifiant ; vérifier les joints ; respecter les intervalles de maintenance
Sécurité	Couper les alimentations avant maintenance ; utiliser des circuits TBTS ; personnel qualifié requis
Pièces détachées et réparabilité	Distributeurs, plaques, joints et accessoires disponibles sur www.festo.com/catalogue
Informations générales	Certifications CE ; documentation complète sur www.festo.com/sp

FOIRE AUX QUESTIONS - VTSA-F-CB Festo

Quelle est la pression de service maximale du VTSA-F-CB ?

La pression de service maximale est de 10 bar. Pour un fonctionnement sous vide, la pression peut descendre jusqu'à -0,9 bar.

Comment raccorder l'alimentation électrique du terminal de distributeurs ?

L'alimentation s'effectue via le terminal CPX en 24 V DC. Respecter les affectations des broches indiquées dans la notice, notamment pour les zones de tension sûres.

Peut-on utiliser le VTSA-F-CB avec de l'air comprimé lubrifié ?

Non, le fonctionnement avec de l'air comprimé lubrifié n'est pas autorisé. Utiliser uniquement de l'air non lubrifié conforme à la norme ISO 8573-1:2010.

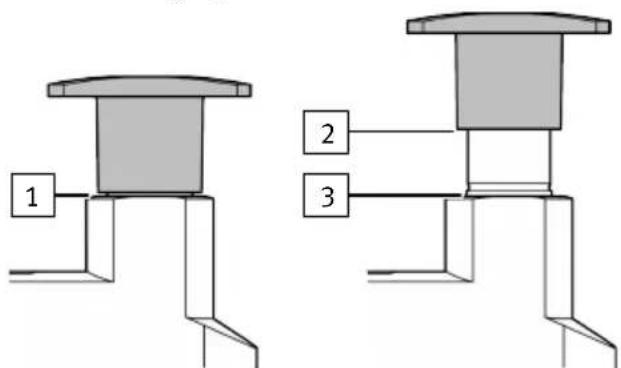

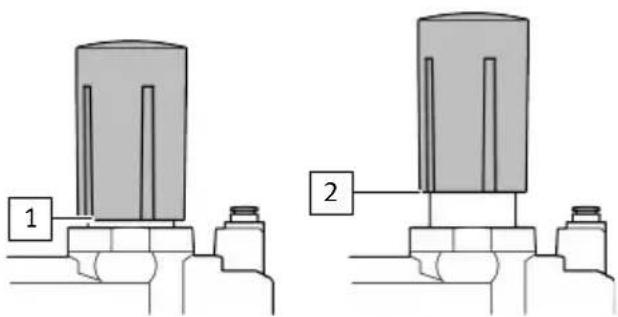

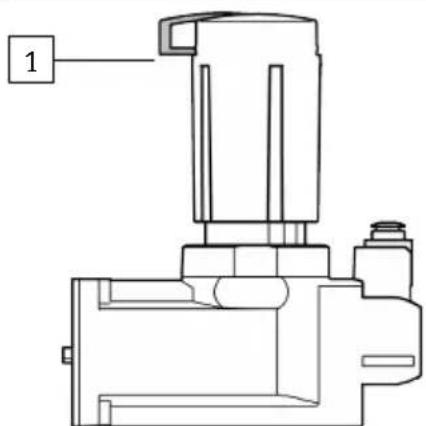

Comment régler un manodétendeur sur le terminal ?

Tirer le bouton de réglage vers le niveau de réglage, ajuster la pression souhaitée, puis repousser le bouton en position de blocage. Pour les versions verrouillables, utiliser une clé.

Quels types de distributeurs sont compatibles ?

Le terminal accepte des distributeurs 5/2, 5/3, 2x3/2 et 2x2/2, dans des largeurs de 18, 26, 42 et 52 mm. Les codes d'identification sont listés dans la notice.

Comment tester un distributeur avant mise en service complète ?

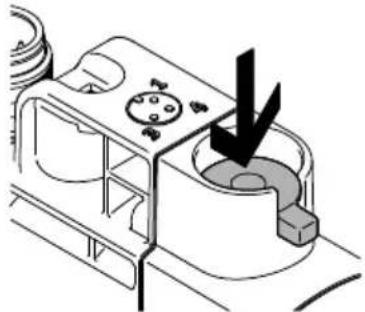

Utiliser la commande manuelle auxiliaire (CMA) située sur le distributeur. Actionner le poussoir avec un tournevis pour commuter la vanne et vérifier le fonctionnement de l'actionneur.

Que faire en cas de défaut sur le terminal ?

Consulter le chapitre 'Dysfonctionnements' de la notice (page 84). Les LED d'erreur sur les composants pneumatiques et électriques aident au diagnostic.

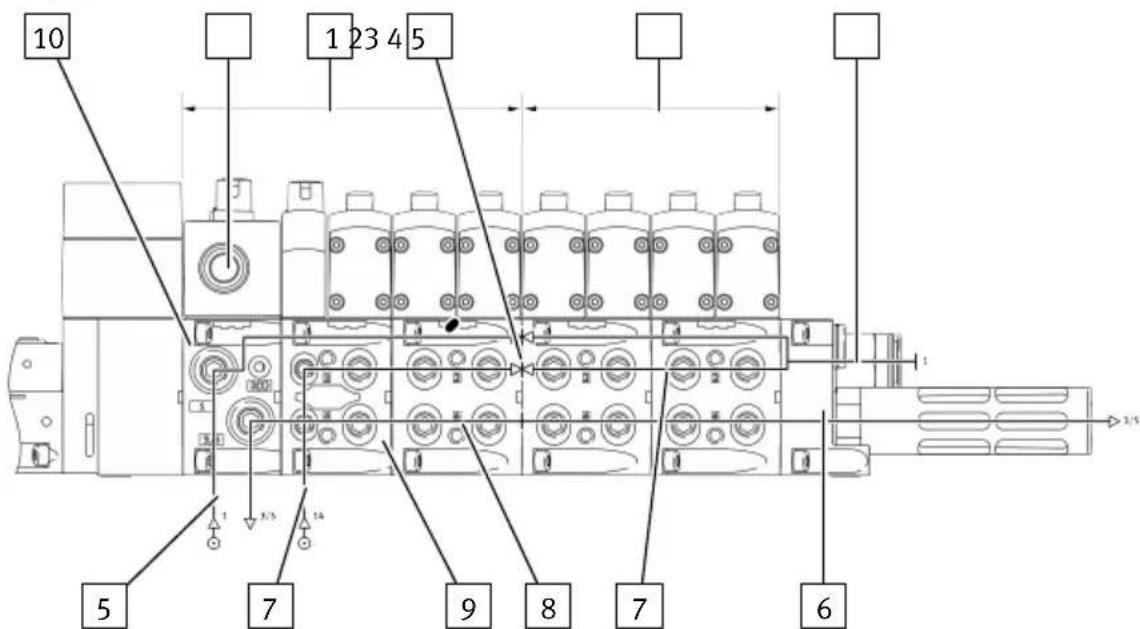

Est-il possible de créer plusieurs zones de pression ?

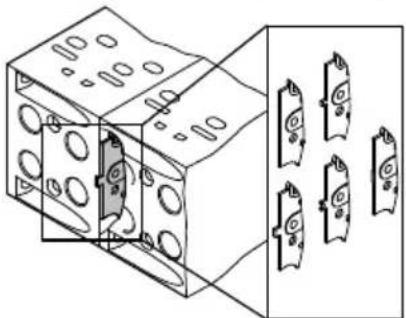

Oui, en installant des joints de séparation entre les embases juxtaposables. Chaque zone doit être alimentée individuellement en pression de service et de pilotage.

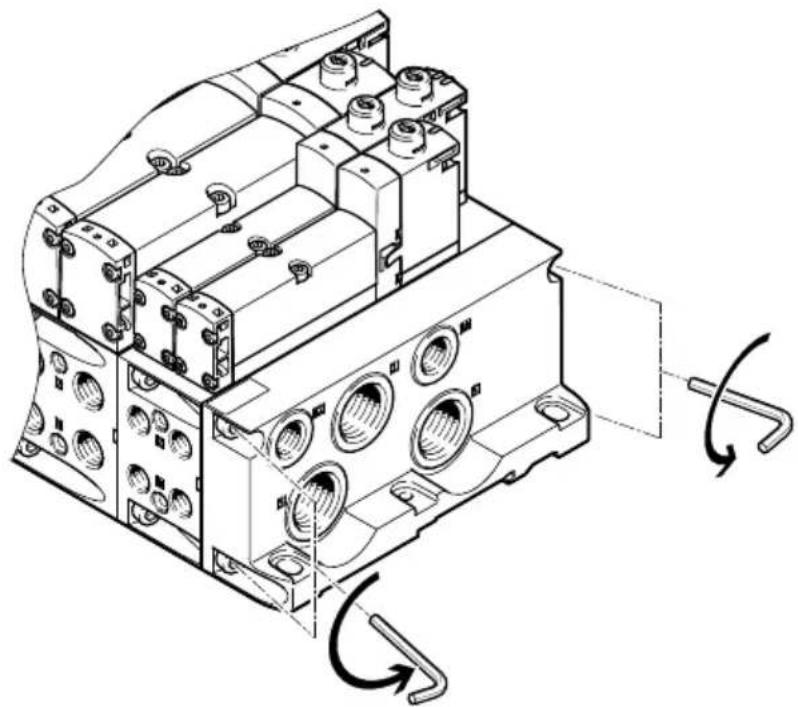

Quelle est la procédure de remplacement d'un distributeur ?

Couper les alimentations électrique et pneumatique. Débrancher les conduites, retirer le distributeur défectueux, insérer le nouveau et reconnecter. Vérifier l'étanchéité avant remise sous tension.

Où trouver les caractéristiques techniques détaillées ?

Elles sont disponibles dans le chapitre 'Caractéristiques techniques' (page 99 et suivantes) de la notice, incluant les débits, temps de réponse et données électriques.

MODE D'EMPLOI VTSA-F-CB Festo

Traduction de la notice originale

PI PROFIBUS PROFINET, PROFIsafe sont des marques déposées appartenant à leurs propriétaires respectifs dans certains pays.

Table des matières

1 À propos de ce document....6

1.1 Documents applicables....6
1.2 Étiquette produit....6
1.3 Normes indiquées....6

2 Sécurité....7

2.1 Instructions de sécurité générales....7
2.2 Usage normal....7
2.3 Emploi inadéquat prévisible....7
2.4 Qualification du personnel spécialisé....7
2.5 Certifications....8

3 Informations complémentaires....8

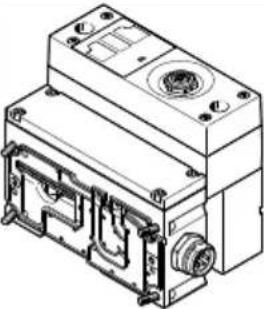

4 Catalogue produits....9

4.1 Structure....9

4.1.1 Composants pneumatiques....9
4.1.2 Composants électriques....33
4.1.3 Éléments d'affichage des composants pneumatiques.... 34

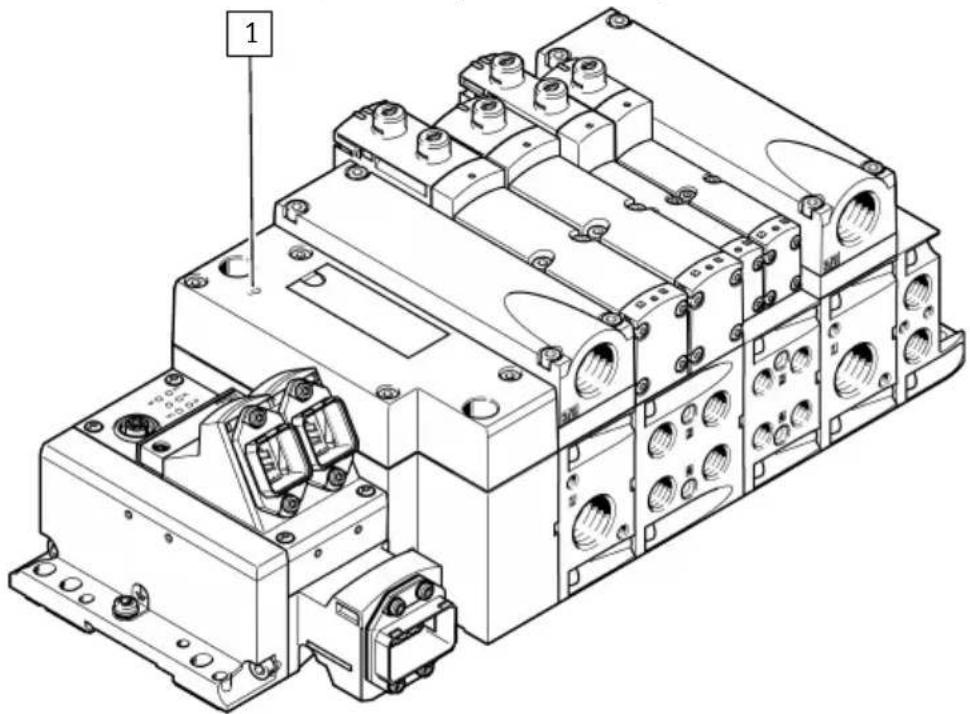

4.1.4 Éléments d'affichage des composants électriques.... 35

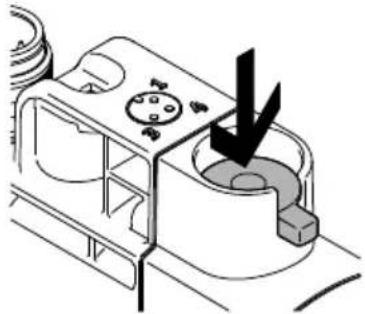

4.1.5 Éléments de commande des composants pneumatiques....36

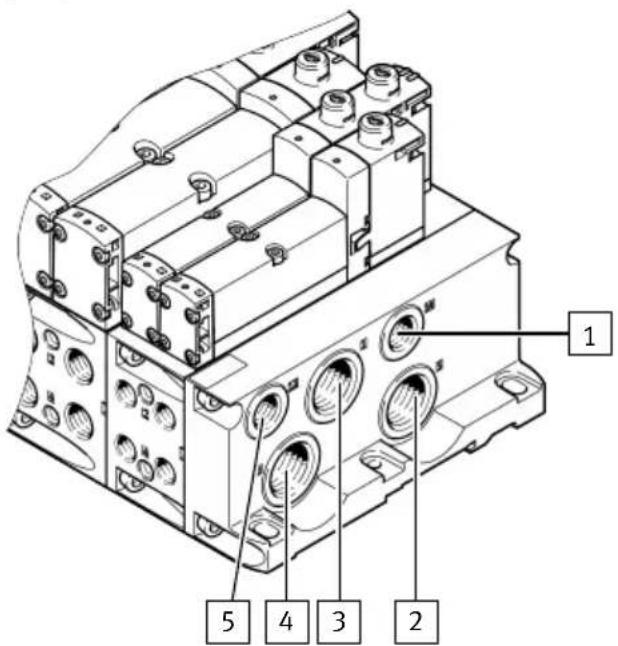

4.1.6 Éléments de raccordement des composants pneumatiques.... 38
4.1.7 Éléments de raccordement des composants électriques.... 39

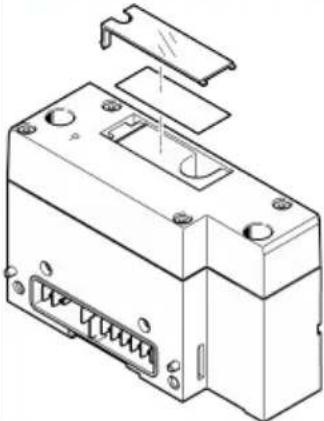

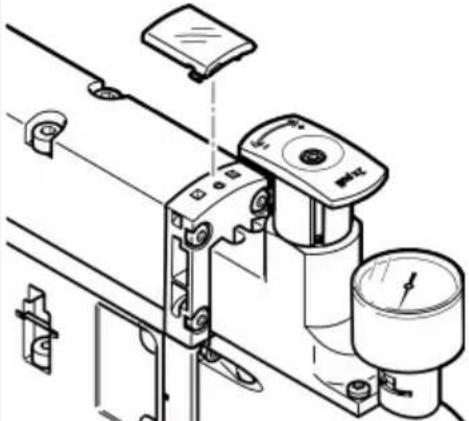

4.1.8 Éléments d'étiquetage.... 39

4.2 Fonction.... 40

4.2.1 Fonctions pneumatiques.... 40
4.2.2 Fonctions électriques.... 45

4.3 Modes de fonctionnement.... 54

4.3.1 Fonctionnement sous vide ou fonctionnement à basse pression..... 54
4.3.2 Mode de fonctionnement réversible.... 55

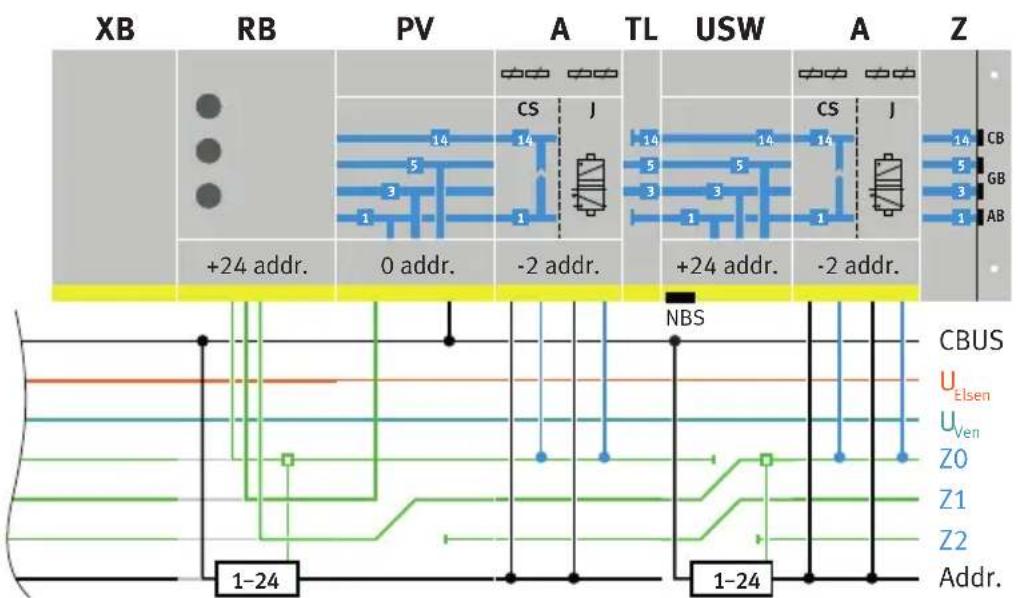

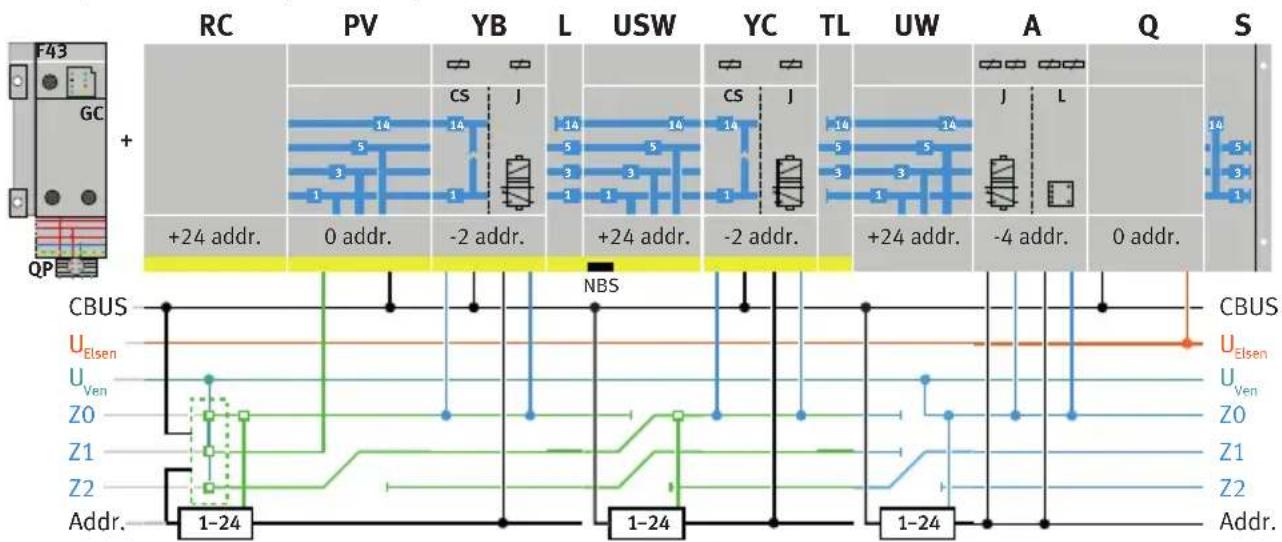

4.4 Affectation des adresses....56

4.4.1 Affectation de l'adresse des distributeurs de travail....56
4.4.2 Affectation de l'adresse des distributeurs spéciaux.... 57
4.4.3 Affectation de l'adresse de la venturi.... 57

5 Transport et stockage.... 57

6 Montage....58

6.1 Types de montage.... 58

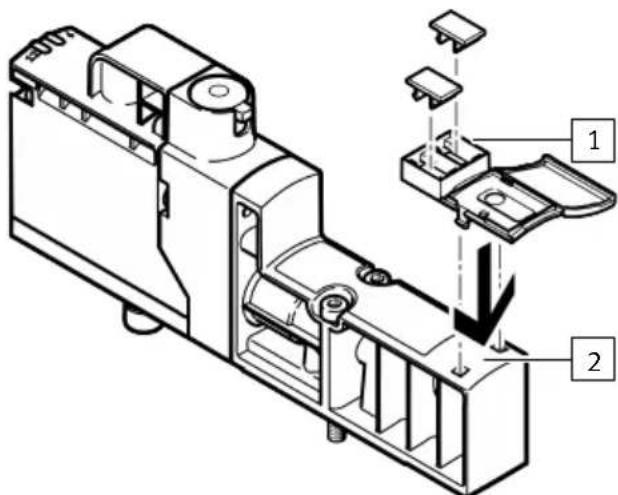

6.2 Montage des éléments d'étiquetage.... 58

7 Installation.... 58

7.1 Installation pneumatique.... 58

7.1.1 Conditionnement de l'air comprimé.... 58
7.1.2 Raccordement des conduites pneumatiques.... 60

7.2 Installation, électrique.... 65

7.2.1 Raccordement des câbles électriques....65
7.2.2 Etablissement de l'alimentation électrique.... 65

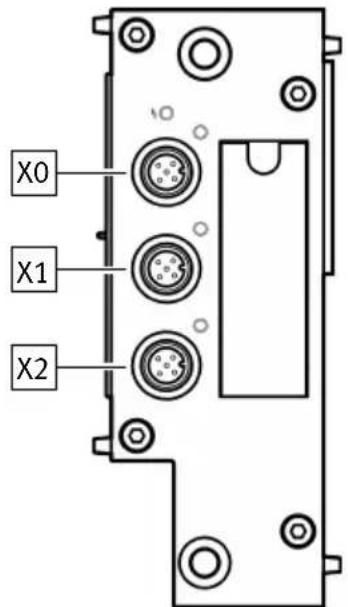

7.2.3 Affectation des broches.... 66

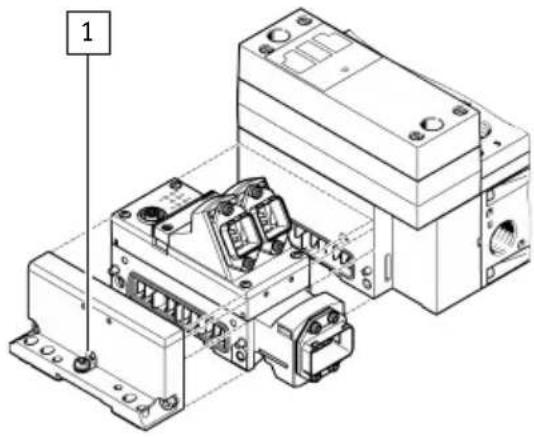

7.2.4 Mise à la terre du terminal de distributeurs.... 68

8 Mise en service....68

8.1 Mise en service, pneumatique.... 68

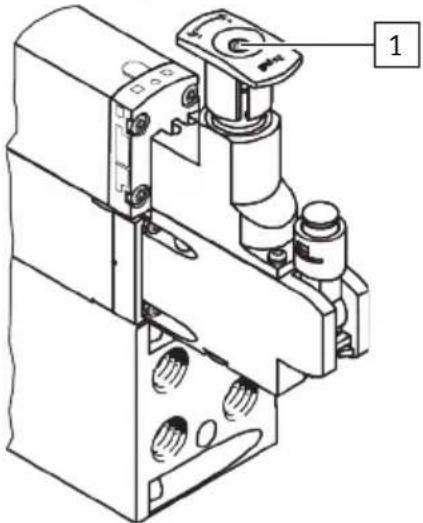

8.1.1 Réglage des manodétendeurs.... 68
8.1.2 Contrôle des composants pneumatiques.... 70
8.1.3 Fin de la mise en service complète des composants pneumatiques..... 77

8.2 Module de sortie sûr CPX-FVDA-P2....77

9 Paramétrage....78

9.1 Données de processus.... 78
9.2 Particularités de la numérotation des modules.... 81
9.3 Paramètres du module.... 83

9.3.1 Surveillance du module CPX....83

9.4 Paramètres de canal.... 83

10 Dysfonctionnements.... 84

10.1 Diagnostic.... 84
10.1.1 Interfaces de diagnostic.... 84
10.2 Dépannage....88

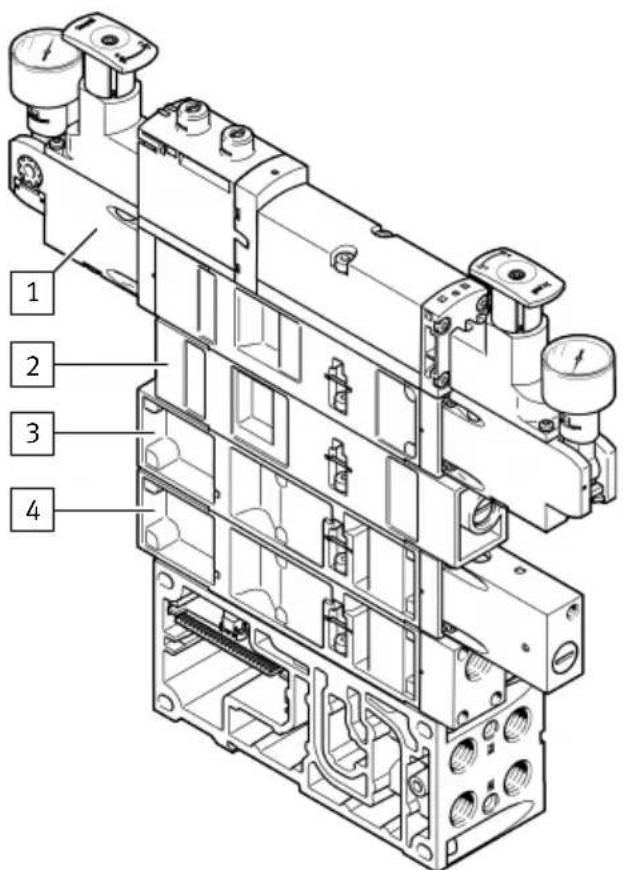

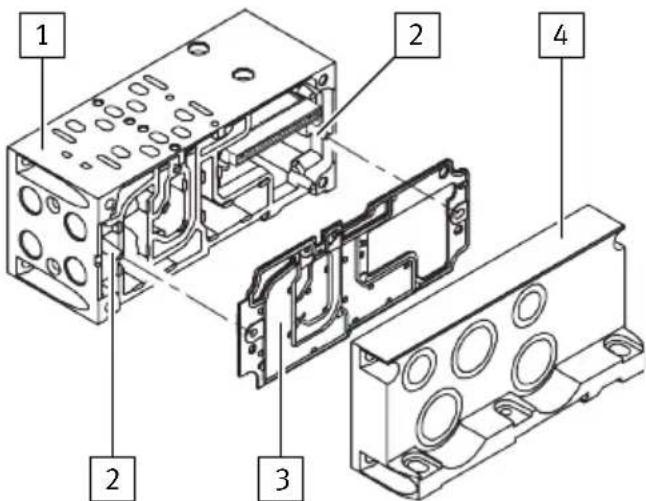

11 Transformation....89

11.1 Remplacement des composants du terminal de distributeurs.... 89

11.1.1 Remplacement des distributeurs ou des plaques d'obturation.... 89
11.1.2 Remplacer la plaque d'échappement ou le couvercle de ventilation.....90

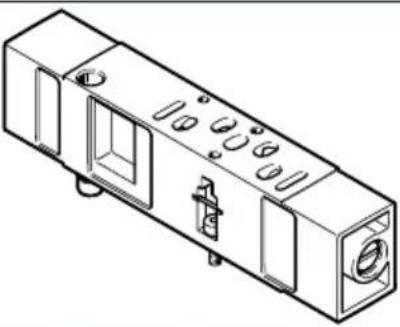

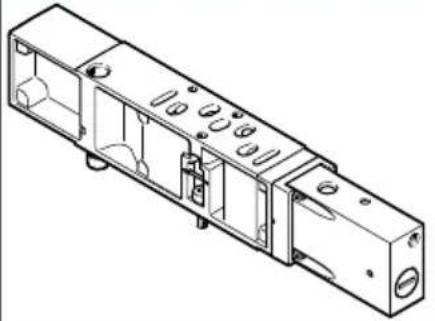

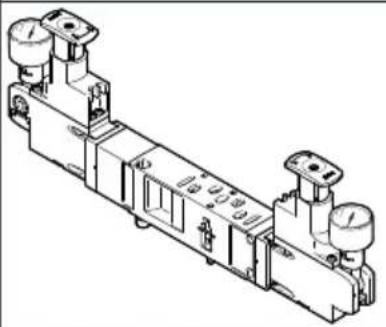

11.1.3 Remplacement ou ajout de composants de la superposition....90
11.1.4 Remplacement des embases juxtaposables ou de la plaque d'extrémité droite 92

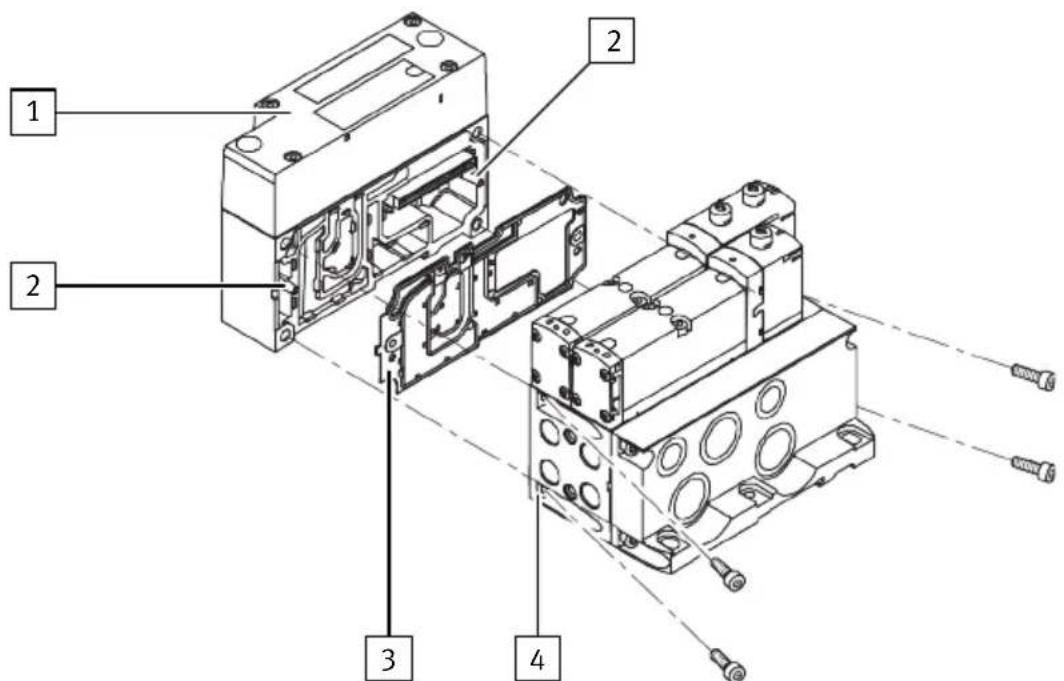

11.2 Transformation du terminal de distributeurs.... 94

11.2.1 Transformation en plusieurs zones de pression.... 94
11.2.2 Transformation pour alimentation en air de pilotage interne ou externe.... 95

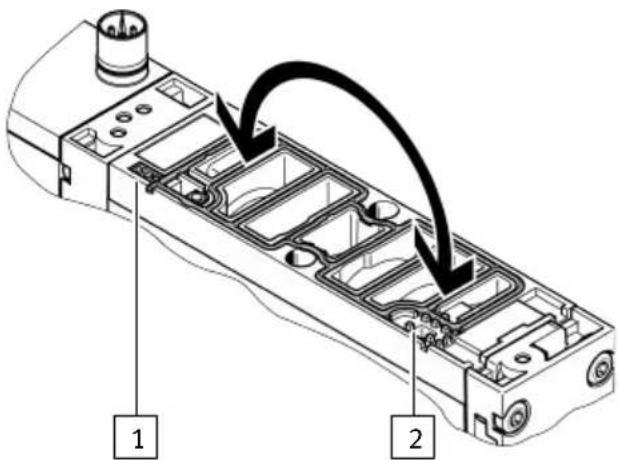

11.2.3 Transformation pour échappement canalisé....95
11.2.4 Montage du distributeur d'air de pilotage.... 96
11.2.5 Montage du distributeur de mise en pression progressive....96
11.2.6 Montage d'un venturi.... 96

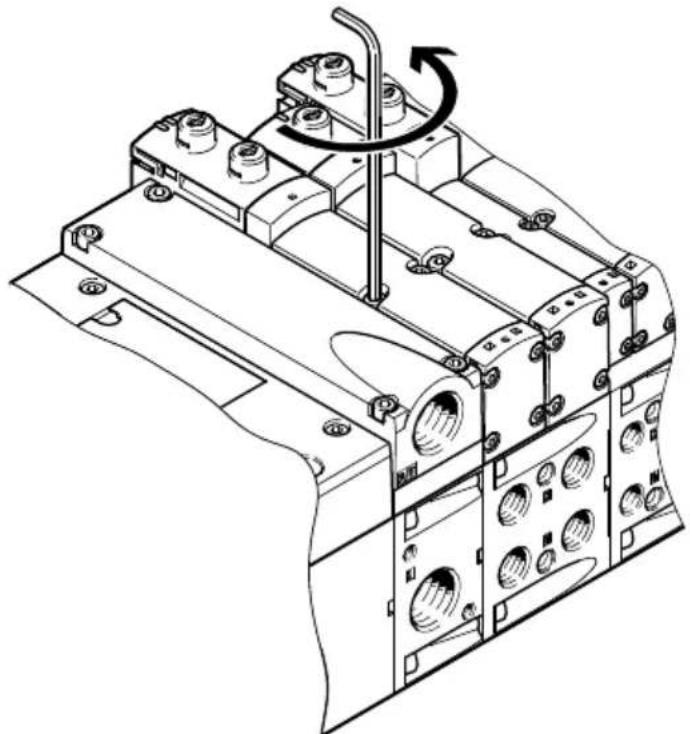

11.3 Débranchement du terminal de distributeurs et du terminal CPX....96
11.4 Ajout d'emplacements de distributeur.... 97

12 Caractéristiques techniques.... 99

12.1 Conditions ambiantes....99
12.2 Caractéristiques techniques mécaniques.... 100
12.3 Caractéristiques techniques pneumatiques.... 101

12.3.1 Caractéristiques pneumatiques générales.... 101

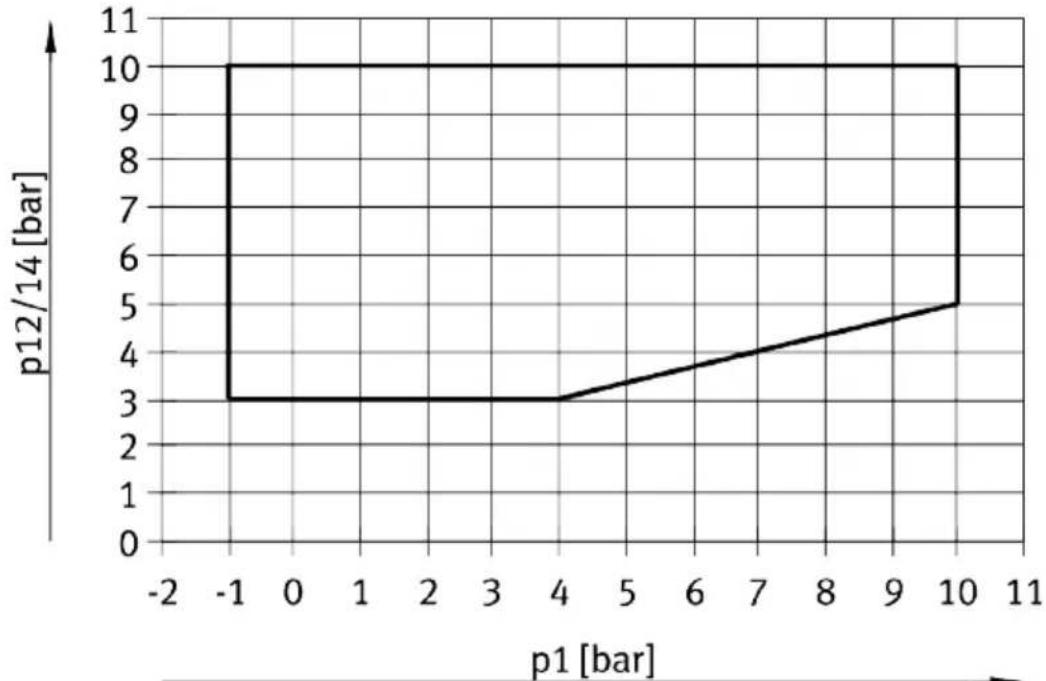

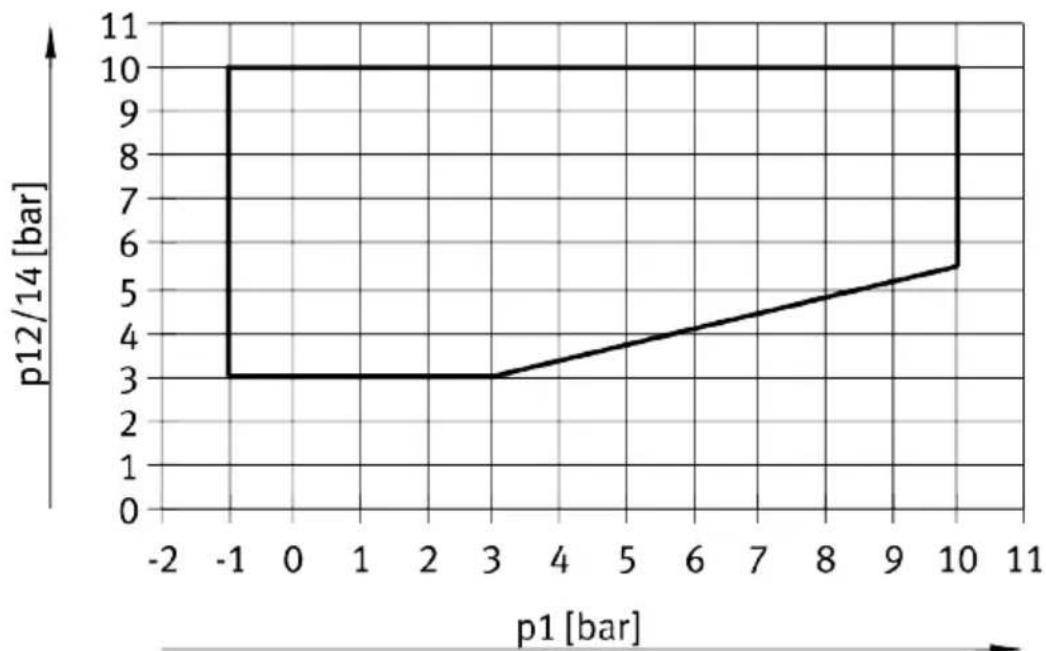

12.3.2 Pression de service / pression de pilotage.... 102

12.3.3 Temps de réponse.... 105

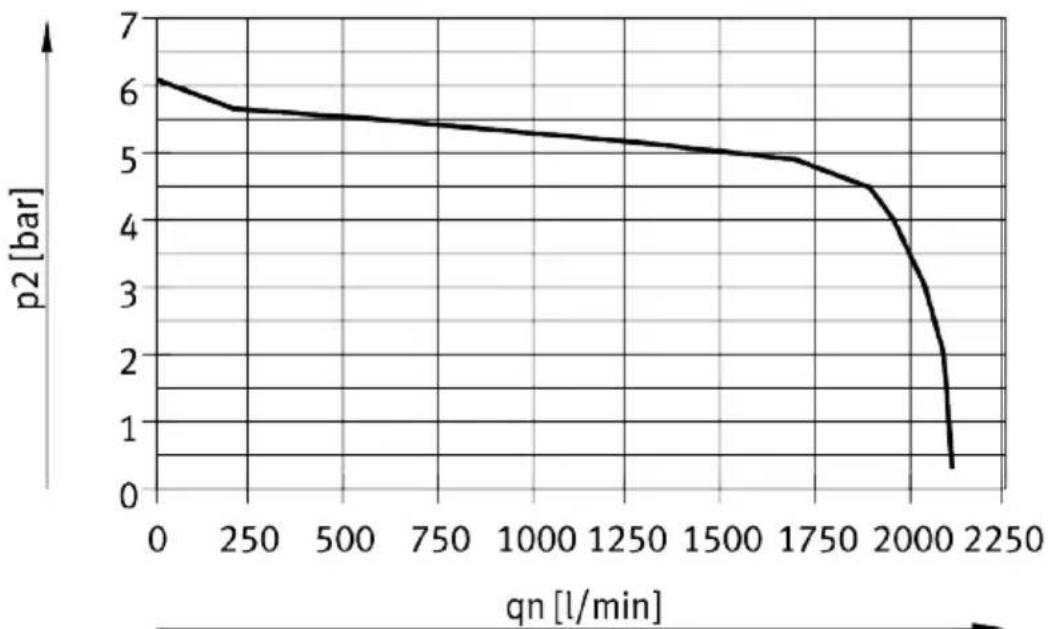

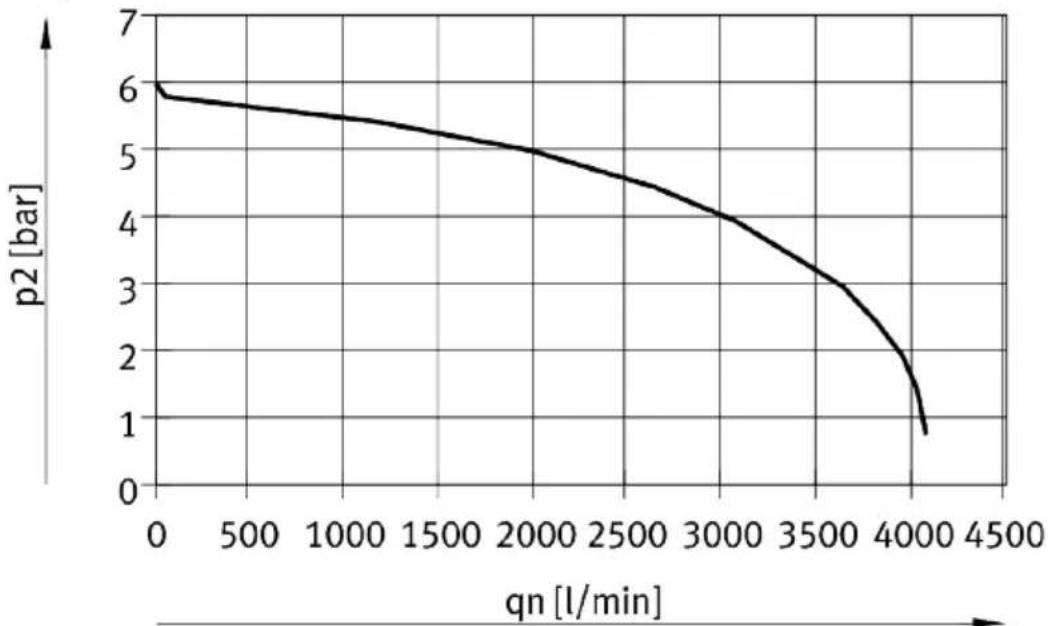

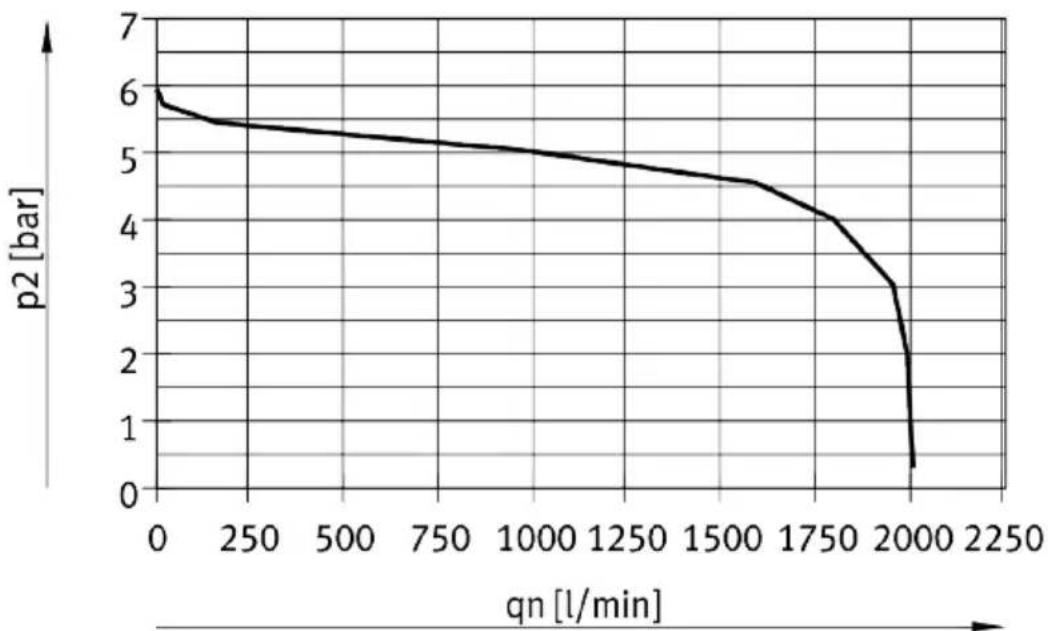

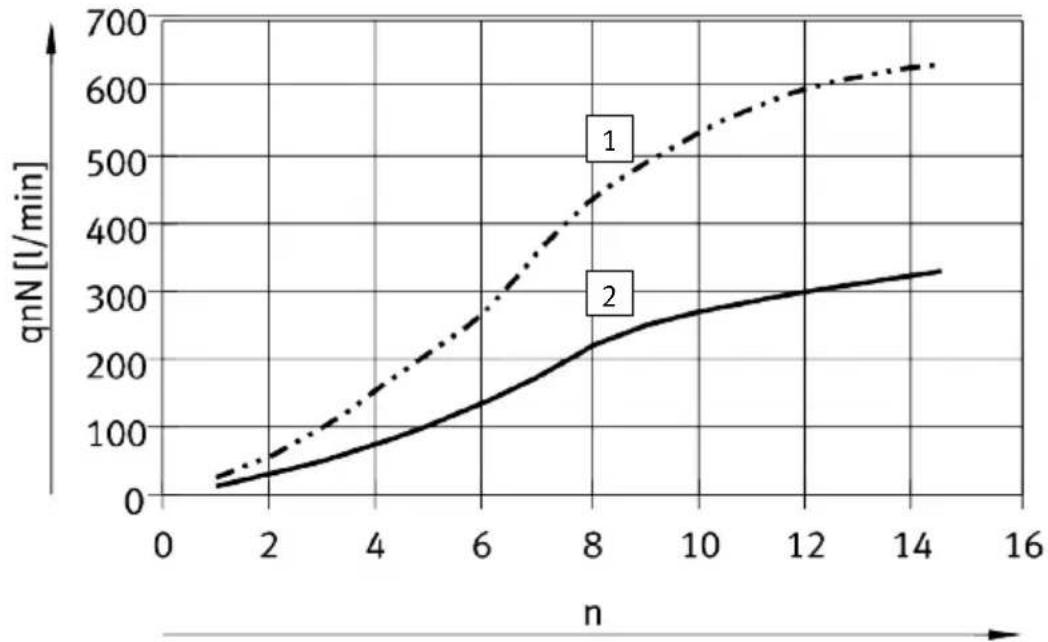

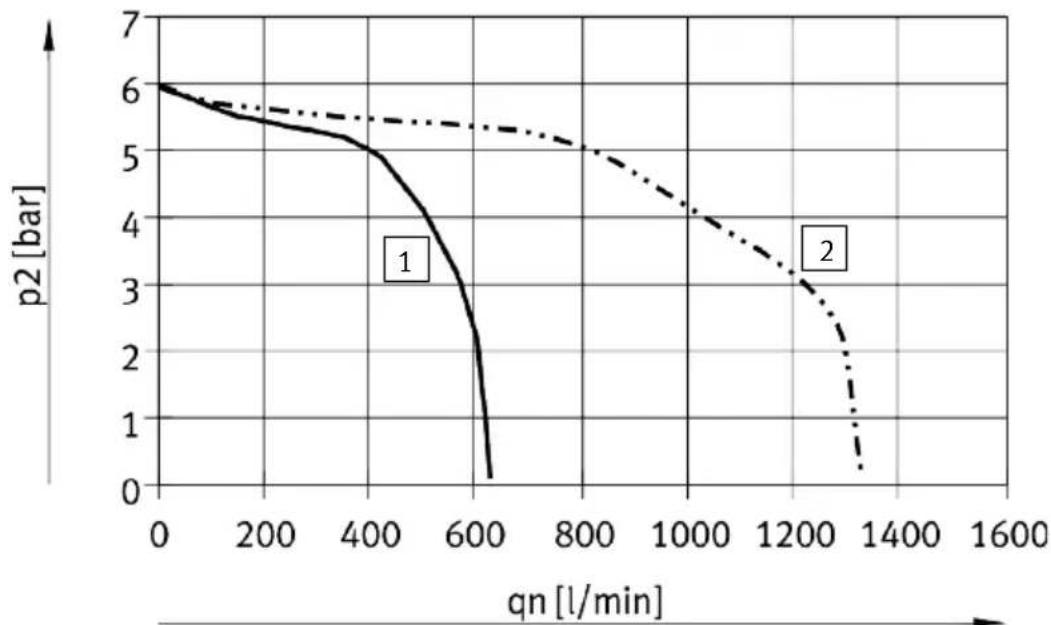

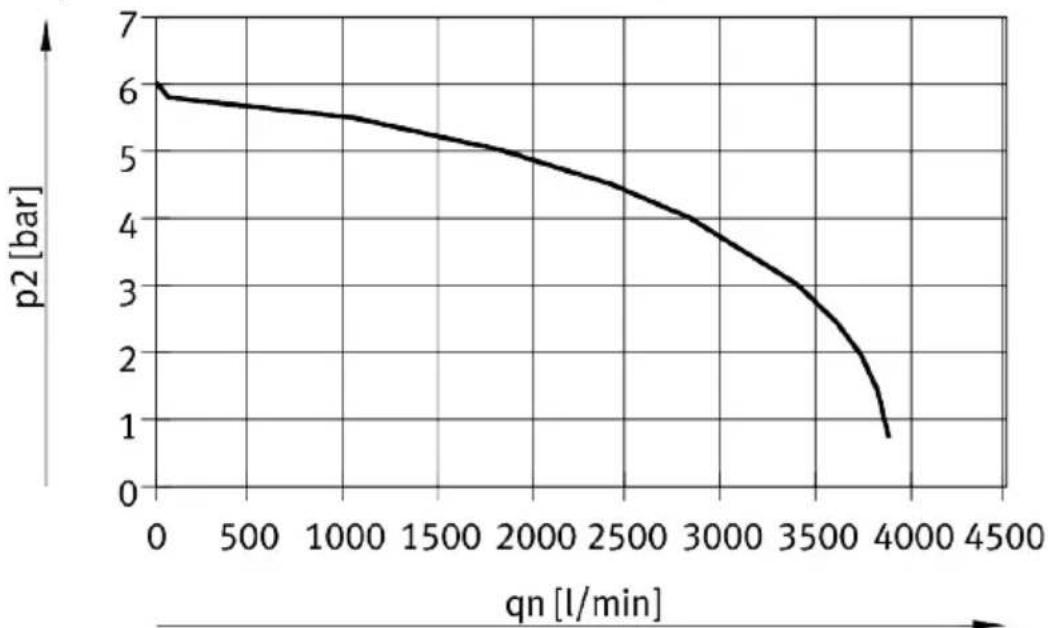

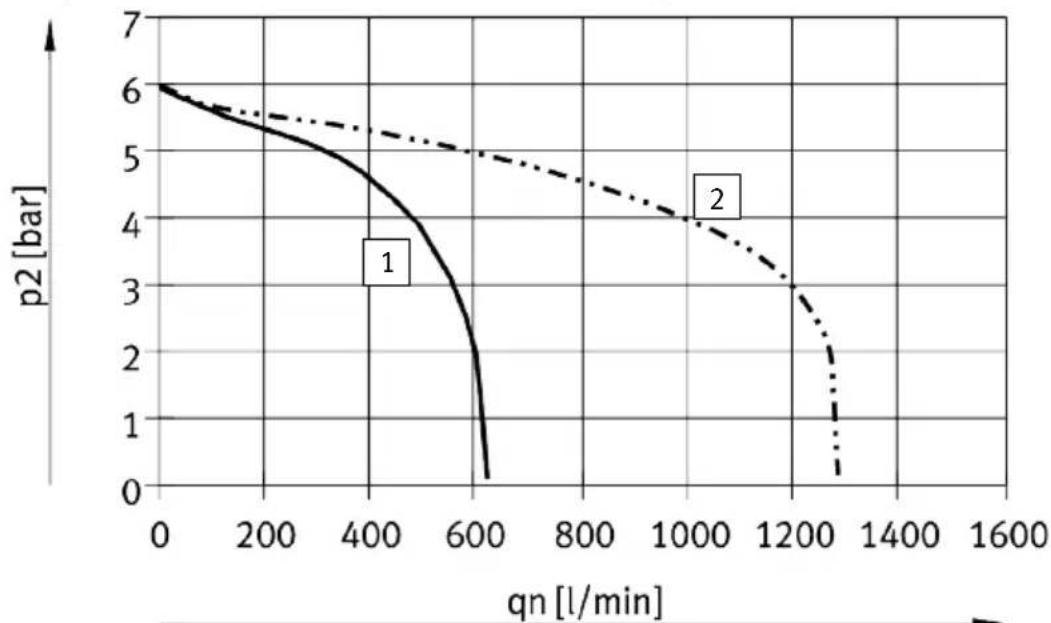

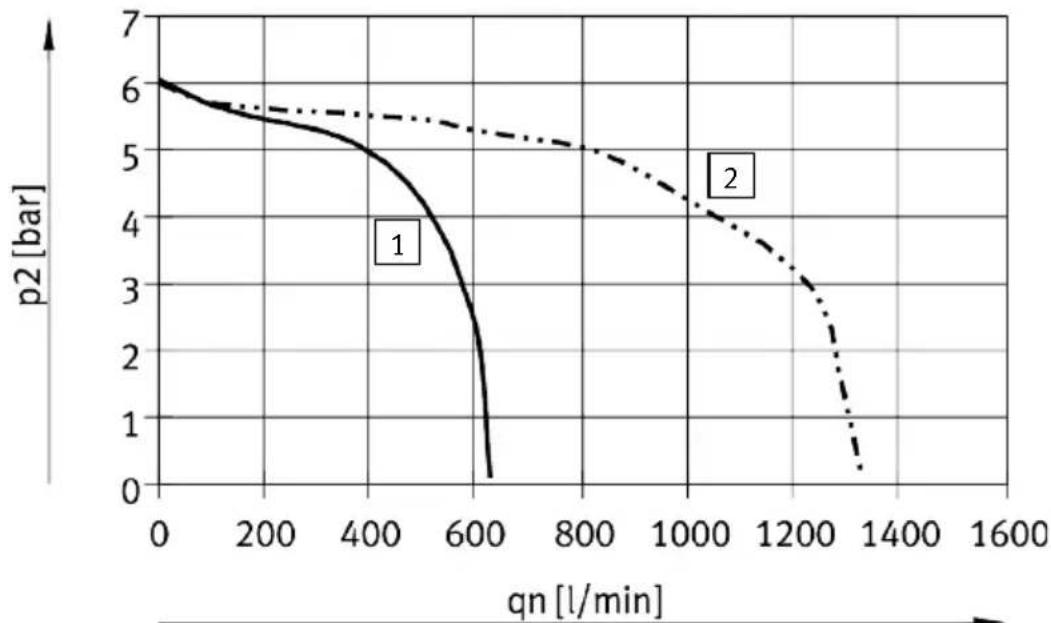

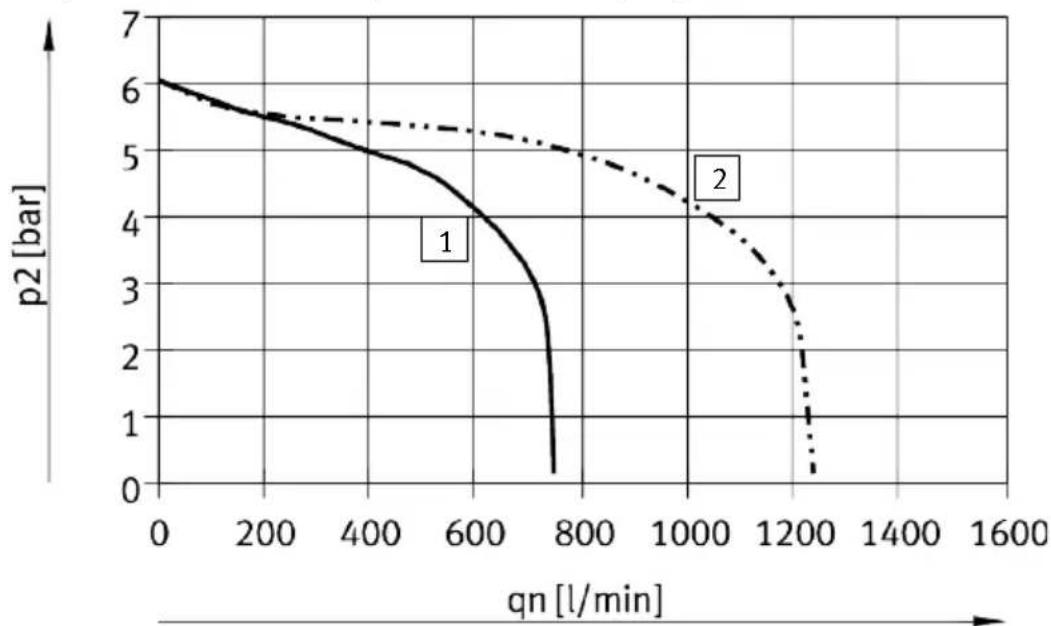

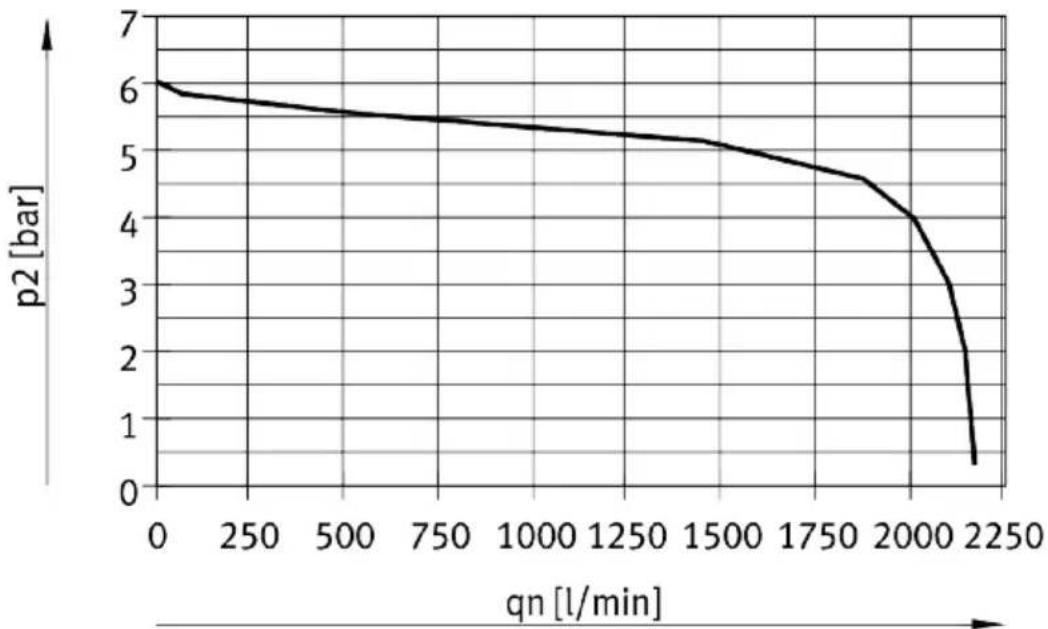

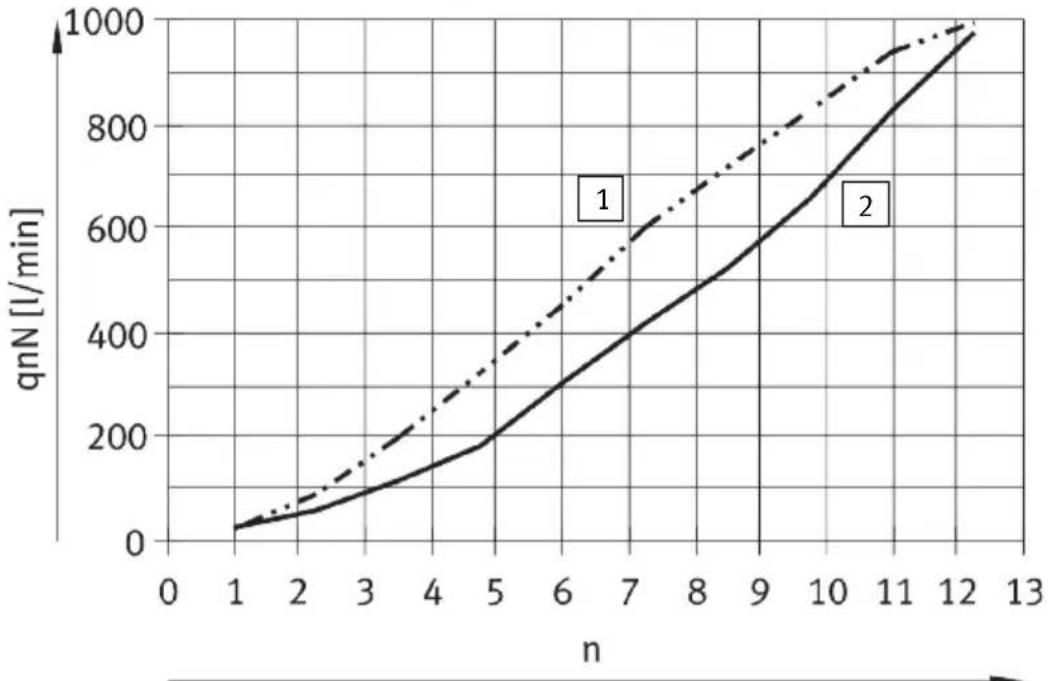

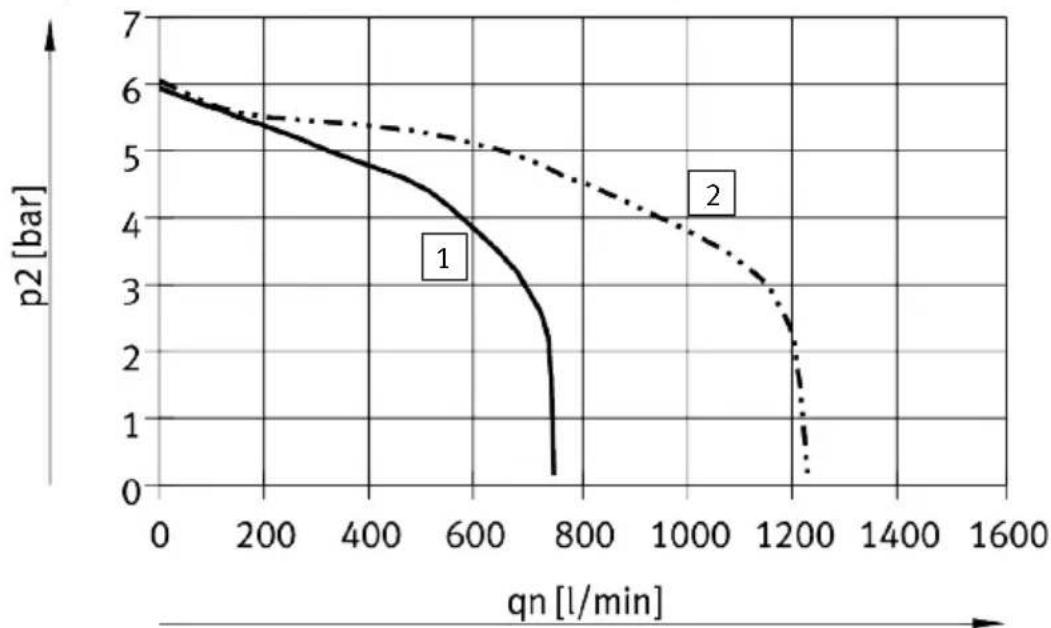

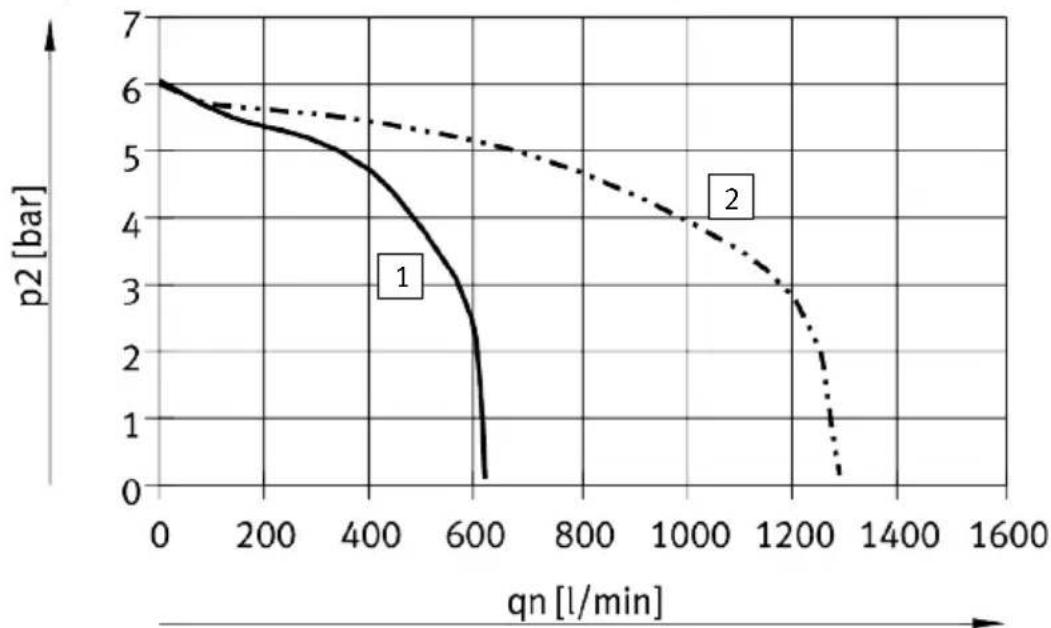

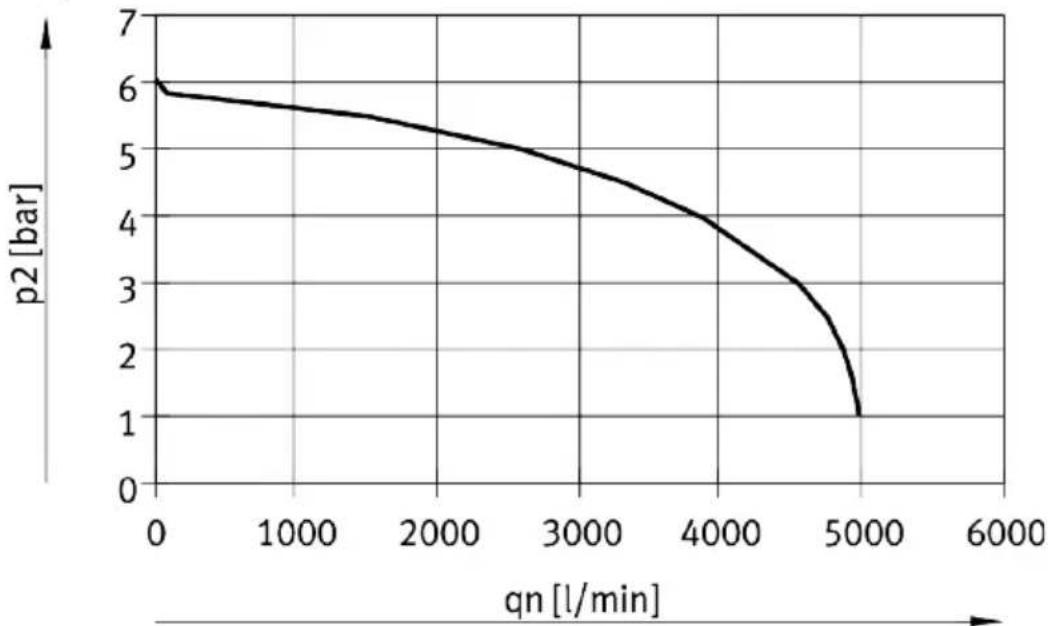

12.3.4 Tableaux et diagrammes de flux.... 108

12.4 Caractéristiques techniques électriques.... 120

1 À propos de ce document

Ce document décrit l'utilisation du produit mentionné ci-dessus. Certains aspects de l'utilisation sont décrits dans d'autres documents et doivent être observés.

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit Sommaire
Mode d'emploi VTSA-F-CB Montage, installation et mise en		service
Description CPX-SYS-... (Système)	CPX) Mode de fonctionnement, montage, installation et mise en service de terminaux CPX
Description Nœud de bus Mise en	service, paramétrage et	diagnostic du terminal CPX avec le nœud de bus
Description CPX-FVDA-P2 Mode de	fonctionnement, instal-	lation et mise en service du module de sortie sûr
Instructions de montage Terminal	CPX / Terminal de distributeurs VTSA	Installation de la combinaison du terminal CPX et du terminal de distributeurs VTSA
Notice d'utilisation VABF-S4-...-CB-VH/VL-... Montage, mise en service etfonctionnement de la buse venturi

Tab. 1 : Documentations du terminal de distributeurs

1.2 Étiquette produit

L'étiquette produit se trouve sur l'interface pneumatique.

1.3 Normes indiquées

Version

ISO 8573-1:2010-04 EN 60204-1:2018-09
IEC 60204-1:2016-10	DIN 51524-1...3:2017-06

Tab. 2 : Normes indiquées dans le document

2 Sécurité

2.1 Instructions de sécurité générales

- Utiliser le produit uniquement dans son état d'origine sans y apporter de modifications non autorisées. Seules les transformations ou modifications décrites dans la documentation sont autorisées. Les transformations peuvent modifier la fonction du terminal de distributeurs. Avant de procéder à des transformations, contrôler le résultat de la transformation avec le configurateur

→ www.festo.com.

-N'utiliser le produit que dans un état technique parfait.

• Tenir compte des marquages sur le produit.
• Tenir compte des conditions ambiantes sur le lieu d'utilisation.
• Stocker le produit dans un endroit frais, sec, à l'abri des UV et de la corrosion. Veiller à ce que les périodes de stockage restent courtes.
• Avant toute opération de montage, d'installation électrique/pneumatique et de maintenance : couper l'alimentation en énergie et la protéger contre toute remise en circuit.
• Avant toute opération de montage, d'installation et/ou de maintenance : couper l'alimentation pneumatique et protéger contre toute remise en circuit.
• Pour les travaux de montage et de démontage : étayer le produit et utiliser des engins de levage appropriés.
• Ne pas démonter ou connecter l'union lorsque l'appareil est sous tension.
• Respecter les consignes de manipulation des composants sensibles aux charges électrostatiques.
  -Respecter les documents applicables.

2.2 Usage normal

Le terminal de distributeurs VTSA-F-CB est conçu pour la commutation et la commande d'air comprimé en milieu industriel.

2.3 Emploi inadéquat prévisible

• Si la charge doit être déconnectée en toute sécurité dans des zones critiques en termes de sécurité, utiliser des raccords insensibles aux courts-circuits.
  -Utiliser exclusivement des embases juxtaposables et des interfaces pneumatiques avec module électrique juxtaposable noir et le marquage VTSA-F-CB sur l'étiquette produit.
• Monter exclusivement des distributeurs d'air de pilotage à communication interne sur le logement de distributeur gauche des embases juxtaposables VABV-S4-2HS-G18-CB-2T5 et VABV-S4-12HS-G-CB-2T5.
• Le fonctionnement du terminal de distributeurs avec de l'air comprimé lubrifié n'est pas autorisé.

2.4 Qualification du personnel spécialisé

Travaux sur le produit uniquement par un personnel qualifié.

Le personnel spécialisé doit être familiarisé avec l'installation de systèmes de commande électriques et pneumatiques.

Les travaux sur les systèmes liés à la sécurité ne doivent être effectués que par des spécialistes de la technique de sécurité.

2.5 Certifications

i

Certificats et déclaration de conformité concernant le produit → www.festo.com/sp.

Le produit est doté du marquage CE.

3 Informations complémentaires

-Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional. www.festo.com.
-Accessoires et pièces de rechange www.festo.com/catalogue.

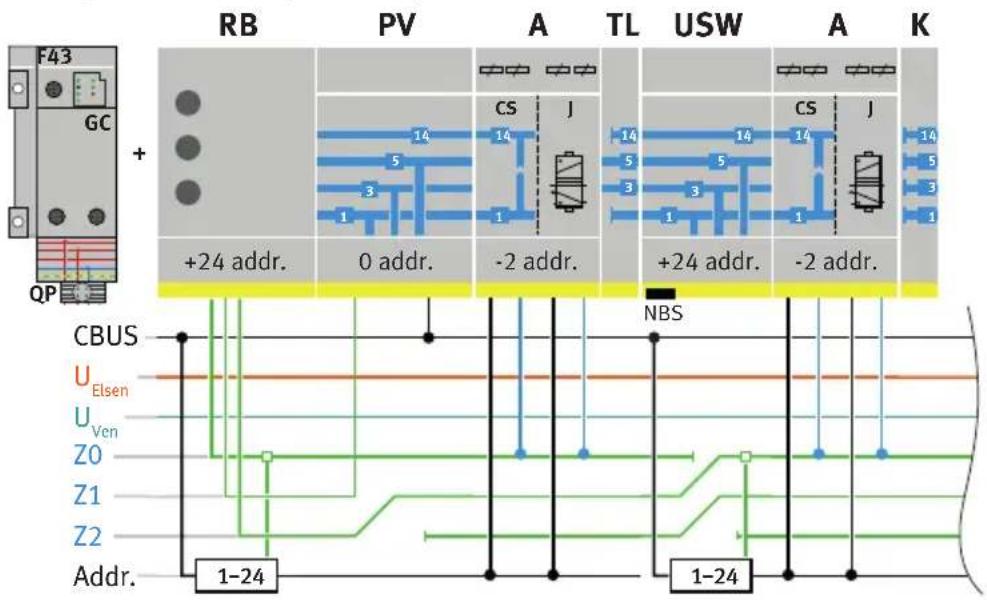

4 Catalogue produits

4.1 Structure

4.1.1 Composants pneumatiques

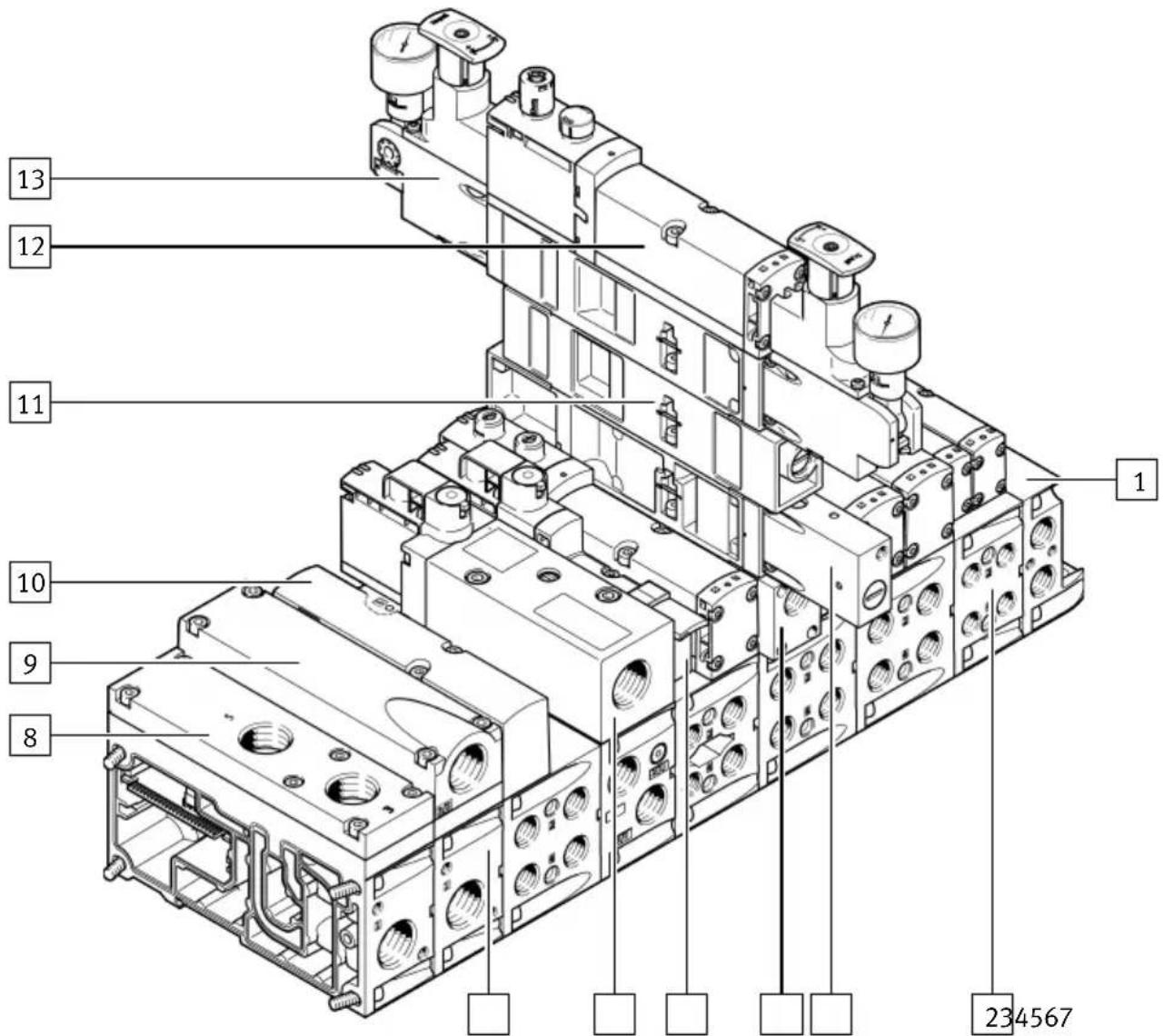

4.1.1.1 Vue d'ensemble

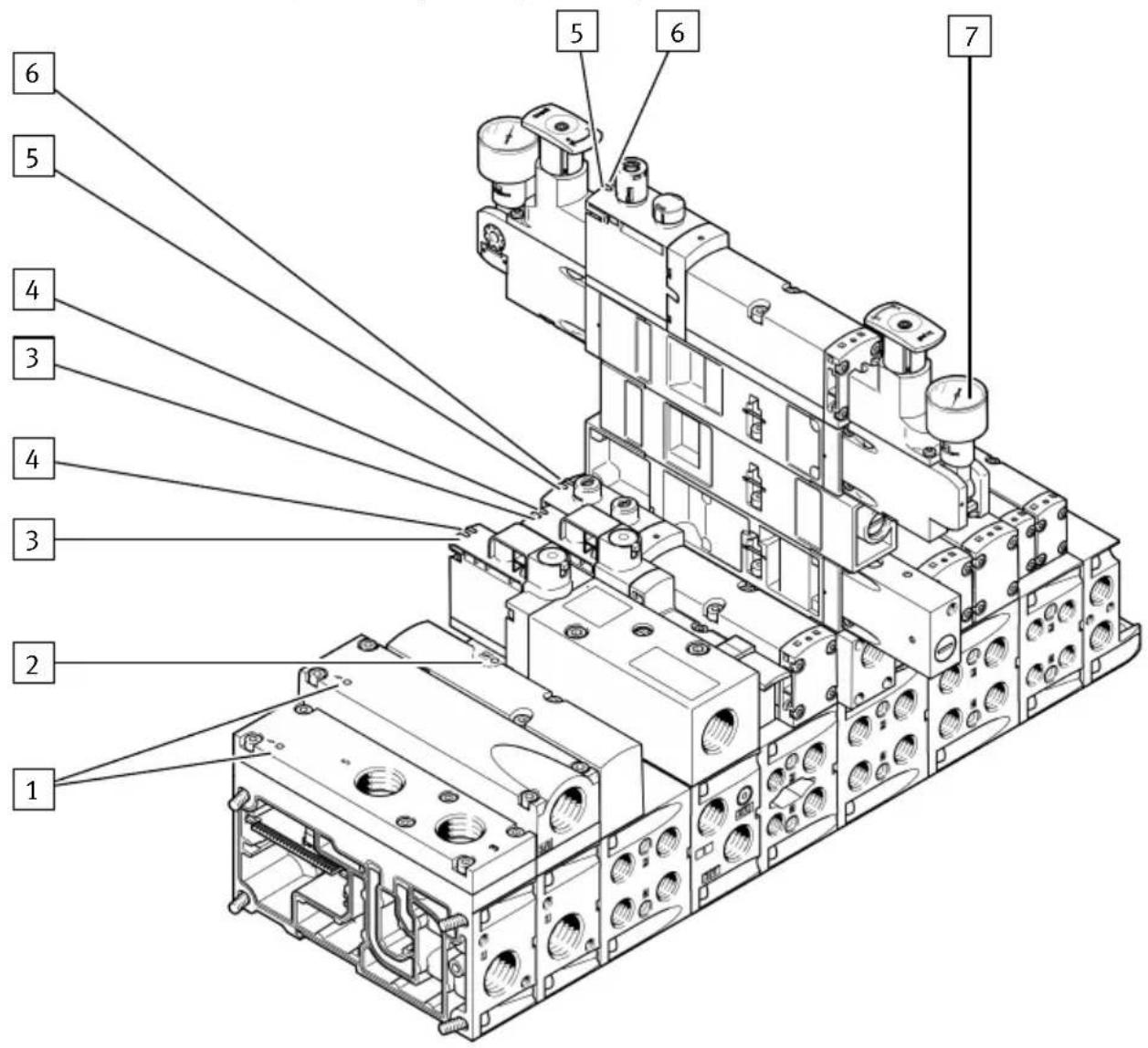

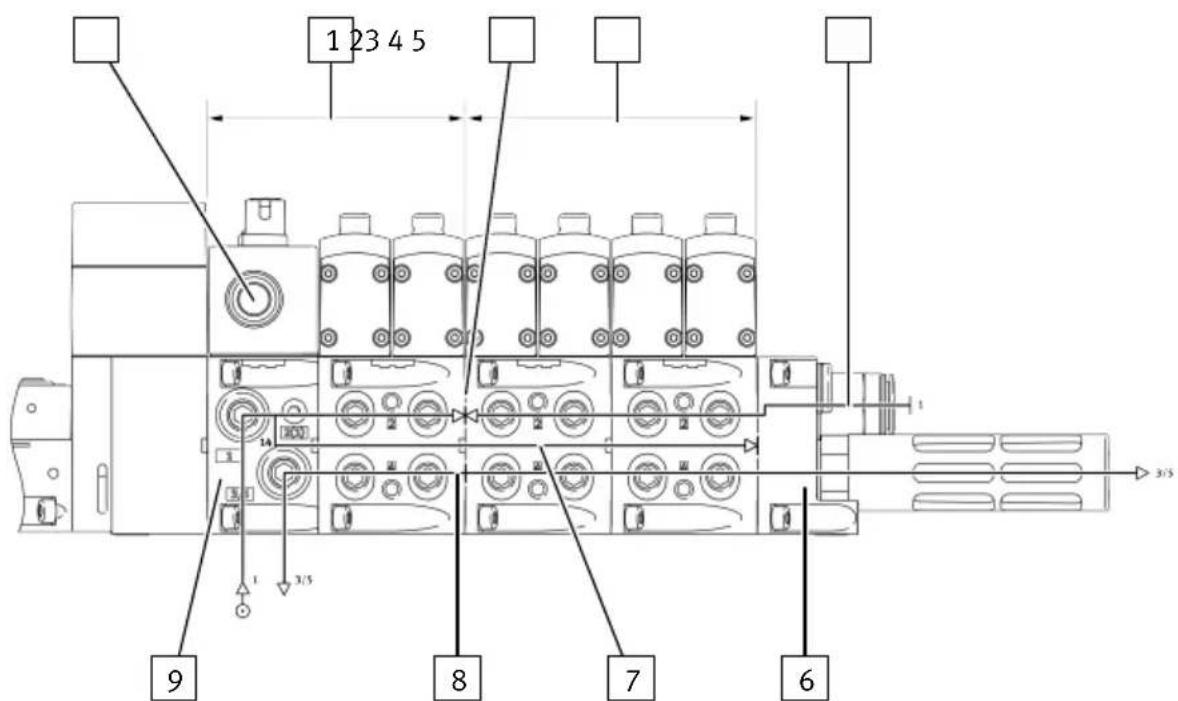

Fig. 1 : Composants pneumatiques du terminal de distributeurs

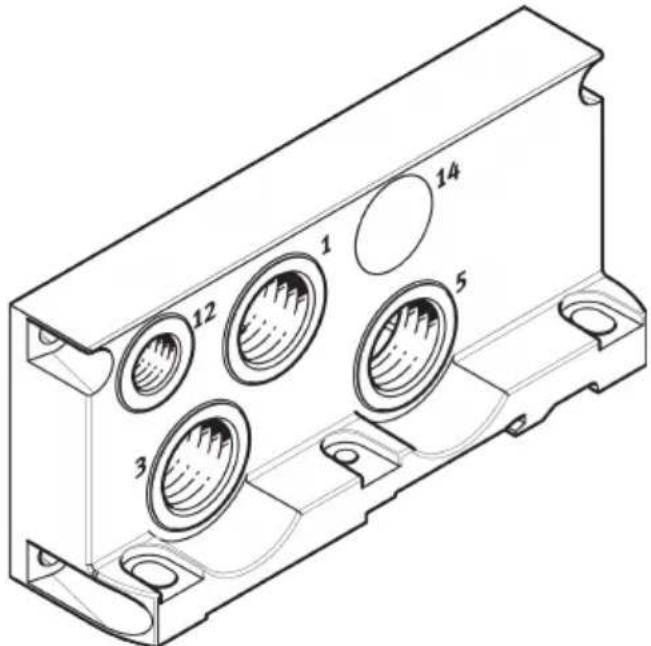

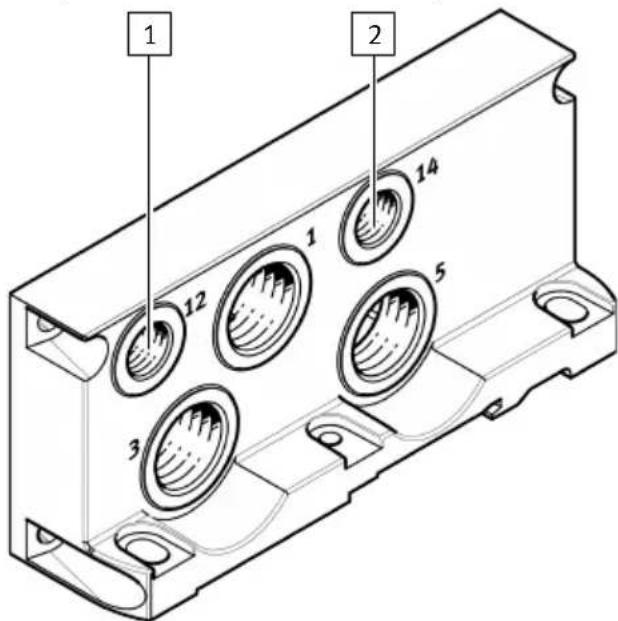

1 Plaque d'extrémité, côté droit
2 Embase juxtaposable

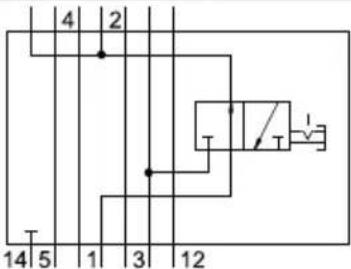

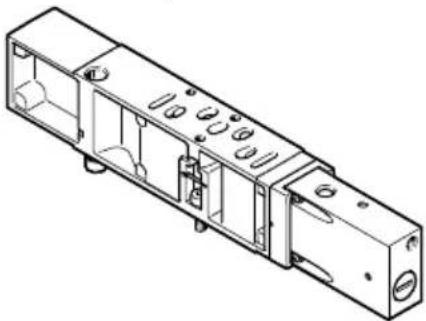

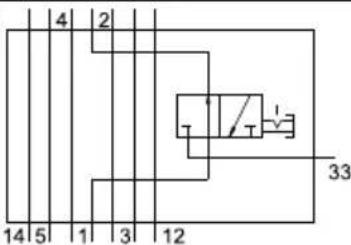

3 Plaque d'isolement verticale

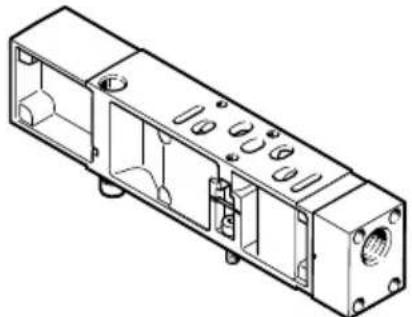

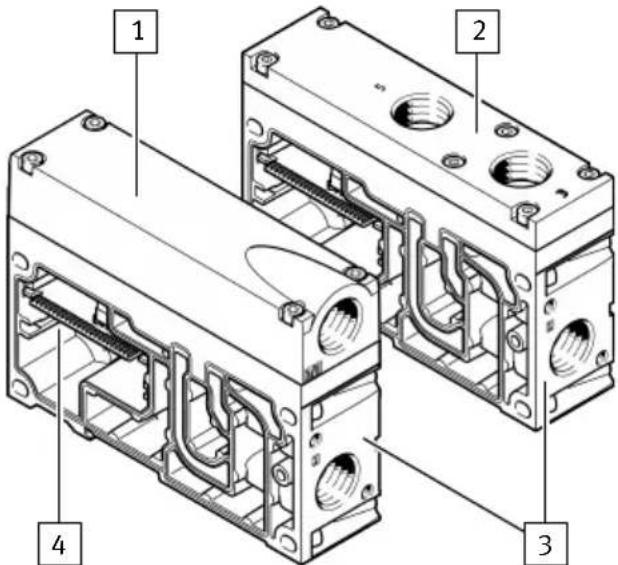

4 Plaque d'alimentation verticale
5 Distributeur d'air de pilotage

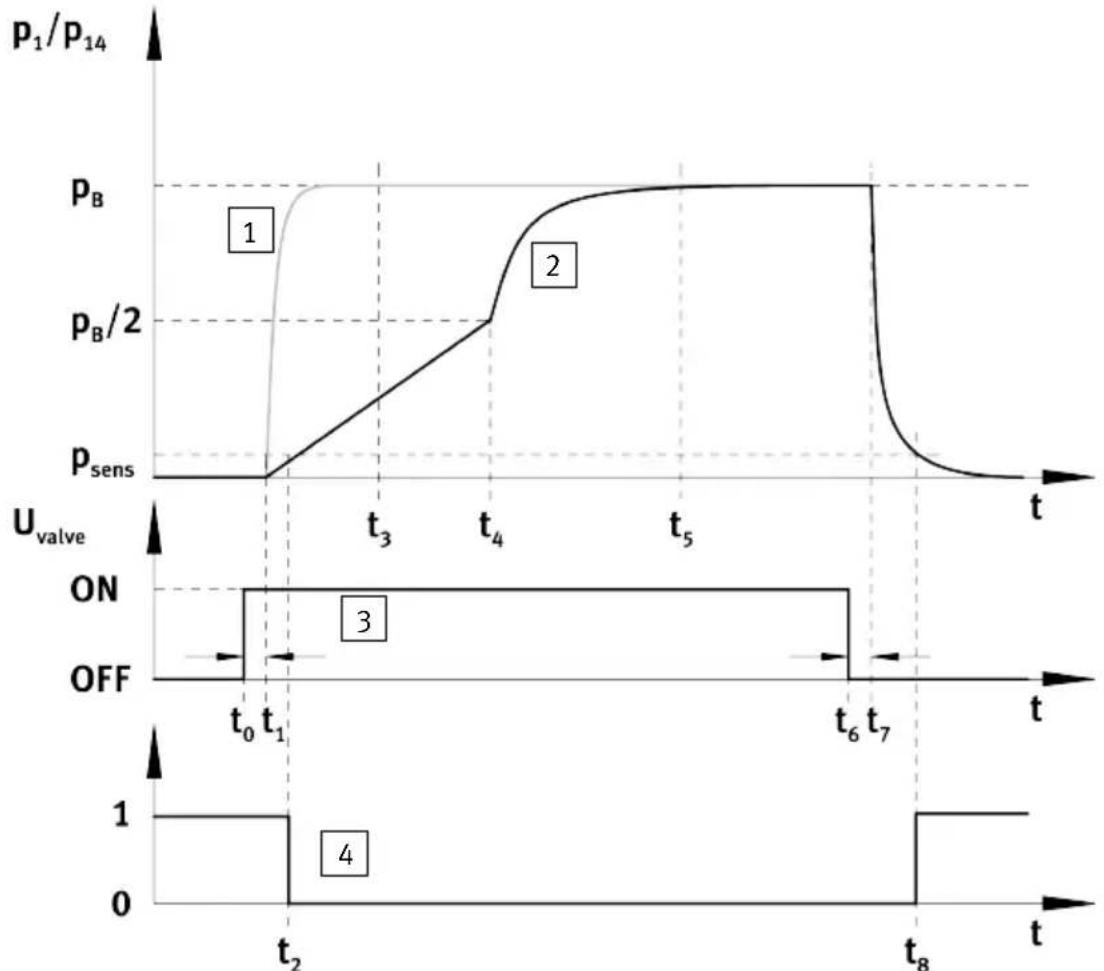

6 Distributeur de mise en pression progressive

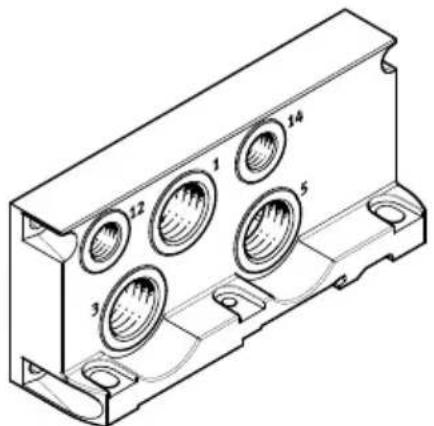

7 Plaque d'alimentation
8 Plaque d'échappement pour l'échappement canalisé
9 Couvercle de ventilation pour l'échappement commun
10 Plaque d'obturation

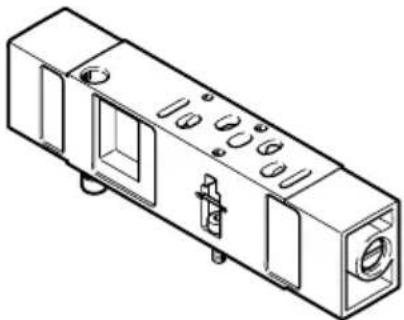

11 Embase avec limiteur de débit
12 Distributeur

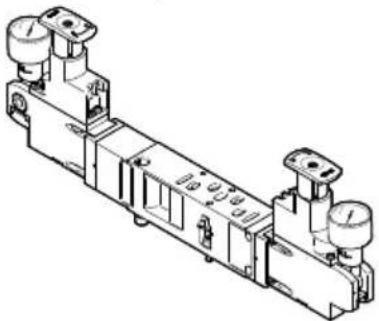

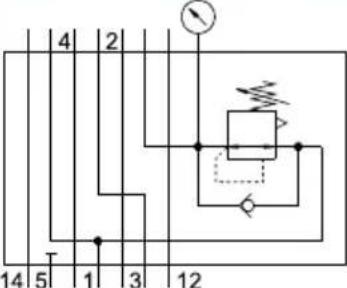

13 Plaque de manodétendeur

4.1.1.2 Distributeurs

Le terminal de distributeurs peut être équipé des distributeurs suivants :

• Distributeurs 5/2
• Distributeurs 5/3
• 2x distributeurs 3/2
• 2x distributeurs 2/2

Les logements de distributeur non occupés doivent être fermés avec des plaques d'obturation.

Largeurs des distributeurs

Code de type Largeurs

VSVA-...-A2-..... 18 mm

VSVA-...-A1-..... 26 mm

VSVA-...-D1-... 42 mm

VSVA-...-D2-... 52 mm

Tab. 3 : Largeurs des distributeurs

Les largeurs peuvent être combinées sans plaque d'adaptation.

Certaines fonctions de vanne ne sont disponibles que dans certaines largeurs.

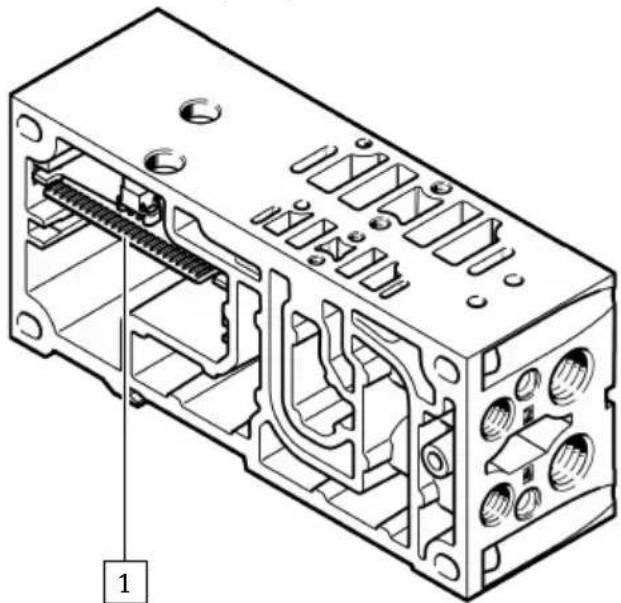

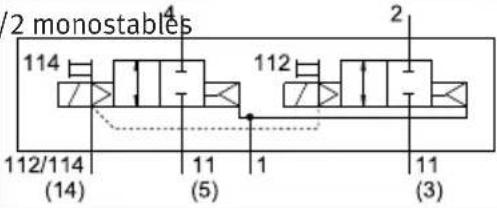

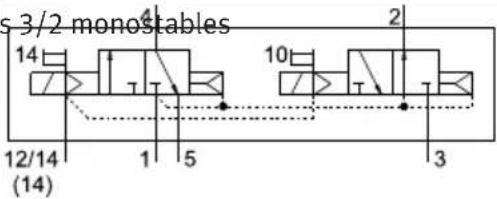

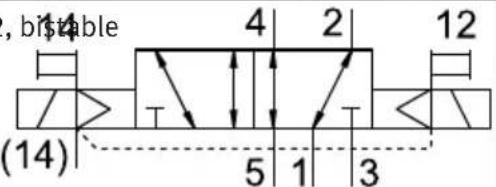

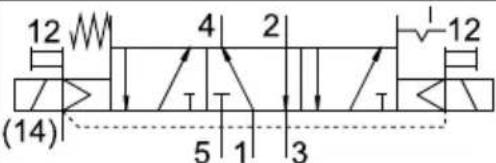

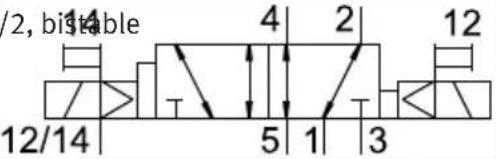

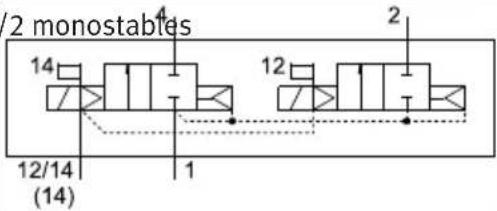

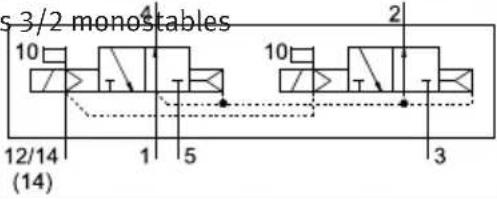

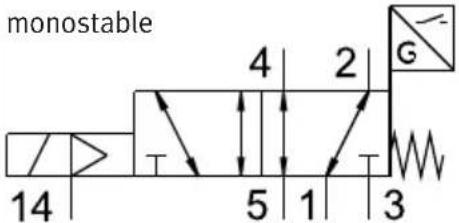

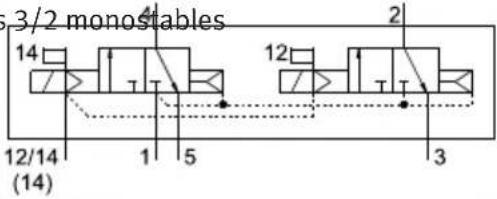

Marquage des distributeurs

Un code d'identification est imprimé sur le dessus de chaque distributeur. Les codes d'identification permettent de déterminer l'équipement des terminaux de distributeurs.

i

Les désignations des raccords et éléments de commande peuvent différer de la désignation logique des symboles de commutation. Les désignations des raccords et éléments de commande sont également indiquées entre parenthèses.

Commande électrique des distributeurs

Code de type Commande électrique

VSVA-...-1T1L-... Commande électrique via adresse de bobine (reliée en parallèle)

VSVA-...-1T5L-... Commande électrique directement via CBUS

Tab. 4 : Commande électrique des distributeurs

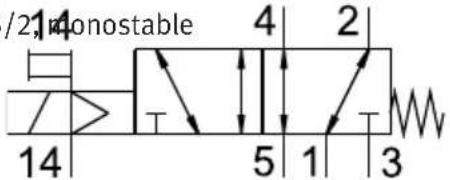

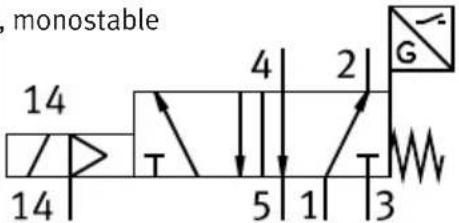

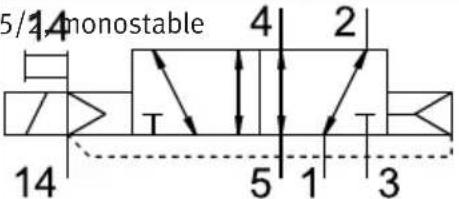

Variantes des distributeurs 5/2

Code d'identifica-tion	Symbole de commutation Description
D, QD Distributeur 5		- dominante via le raccord (14) du côté commande
J, QJ Distributeur 5/2
M, QM Distributeur		- Rappel via ressort pneumatique
O, QO Distributeur 5		- Rappel via ressort mécanique
SO Distributeur 5/2		- en tant que plug-in ou via un distributeur pilote avec interface pneumatique
SF Distributeur 5/2		- Rappel via ressort mécanique- Capteur inductif

Tab. 5 : Variantes des distributeurs 5/2

Variantes des distributeurs 5/3

Code d'identifica-tion	Symbole de commutation Description
B, QB Distributeur 5/		- Position médiane, sous pression
E, QE Distributeur 5/		- Position médiane, à l'échappement
G, QG Distributeur 5/		- Position médiane, fermé
VG Distributeur 5/3		- Position médiane raccord (2) sous pression, raccord (4) fermé
SA Distributeur 5/3		- Position médiane à l'échappement, position de commutation (14) à mémorisation
SB Distributeur 5/3		- Position médiane raccord (2) sous pression, raccord (4) à l'échappe-ment, position de commutation (14) à mémorisation
SD Distributeur 5/3		- Position médiane raccord (4) sous pression, raccord (2) à l'échappe-ment, position de commutation (14) à mémorisation
SE Distributeur 5/3		- Position médiane à l'échappement, position de commutation (12) à mémorisation

Tab. 6 : Variantes des distributeurs 5/3

Variantes des 2x distributeurs 3/2

Code d'identifica-tion	Symbole de commutation Description
H, QH 2 distributeur		- Position de repos: - Coté commande 14 fermé - Côté commande 12 ouvert
K, QK 2 distributeurs		- Fermé au repos
N, QN 2 distributeur		- Ouvert en position de repos

Tab. 7 : Variantes des 2x distributeurs 3/2

Variantes des 2x distributeurs 2/2

Code d'identifica-tion	Symbole de commutation Description
VC 2 distributeurs 2,		- Fermé au repos
VV 2 distributeurs 2,		- Fermé au repos- Fonctionnement sous vide sur 3 et 5 possibles

Tab. 8 : Variantes des 2x distributeurs 2/2

4.1.1.3 Embases juxtaposables

1 Module électrique juxtaposable

Fig. 2 : Embase juxtaposable – Exemple

Les embases juxtaposables sont de conception modulaire individuelle et assurent l'alimentation pneumatique des distributeurs. Le module électrique juxtaposable dans les embases juxtaposables assure l'alimentation électrique des distributeurs.

Variantes des embases juxtaposables

Utilisation Code de type
Pour distributeurs bistables VABV-S4-2HS-G18-CB-2T2
Pour distributeurs monostables(contact de bobine rouge)	VABV-S4-1HS-G14-CB-2T2
	VABV-S4-2HS-G18-CB-2T1
	VABV-S4-1HS-G14-CB-2T1
	VABV-S2-1HS-G38-CB-T1
	VABV-S2-2S-G12-CB-T1
Pour distributeurs de mise en pression progres-sive	VABV-S6-1Q-G38-CB1-T5
	VABV-S6-1Q-G38-CB-T5
Pour les distributeurs d'air de pilotage VABV-S4-2HS-G18-CB-2T5

Tab. 9 : Variantes des embases juxtaposables

Toutes les embases juxtaposables ont un module électrique juxtaposable noir.

i

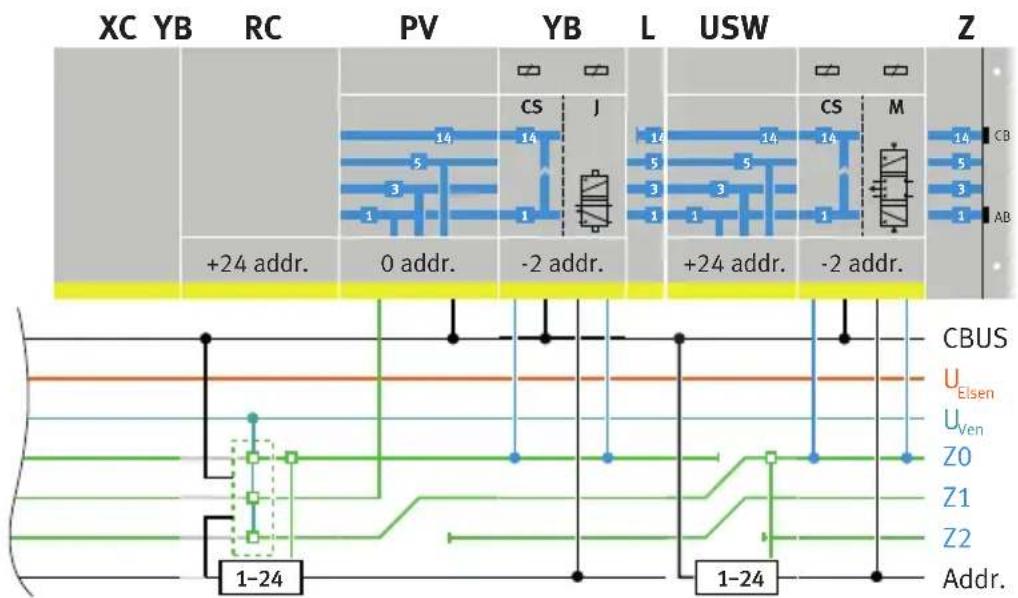

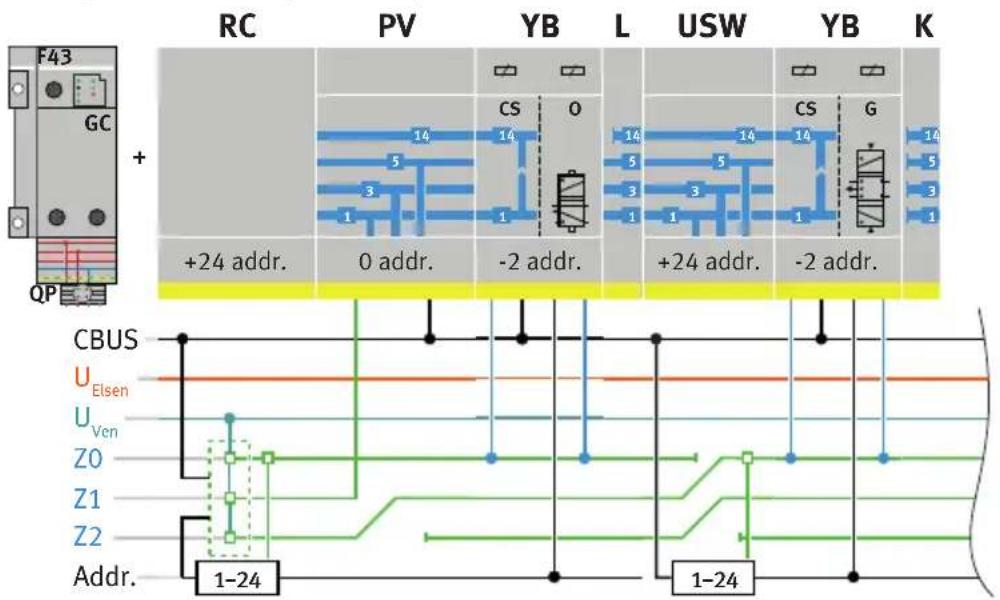

Affectation des adresses des embases juxtaposables → 4.4 Affectation des adresses.

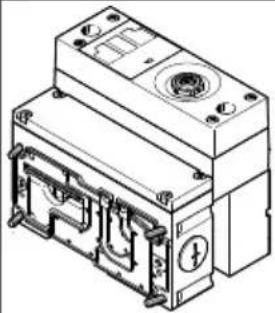

4.1.1.4 Plaques d'alimentation et modules d'extension

1 Couvercle de ventilation pour l'échappement commun
2 Couvercle de ventilation pour l'échappement séparé
3 Embase
4 Module électrique juxtaposable

Fig. 3 : Plaques d'alimentation / modules d'extension

Les plaques d'alimentation et les modules d'extension peuvent être utilisés pour les applications suivantes :

-Alimentation principale du terminal de distributeurs en pression de service
- Alimentations auxiliaires, p. ex. pour augmenter les puissances de mise sous pression et d'échappement
- Échappement des canaux d'échappement (3) et (5) de l'air de travail via une plaque d'échappement pour l'échappement séparé ou via un couvercle d'échappement pour l'échappement commun Les modules d'extension génèrent 24 adresses de distributeurs supplémentaires.

Variantes des plaques d'alimentation

Code Code de type Description
Échappement 3/5 commun ; filetage de raccordement G1/2
U VABF-S6-1-P1A7-G12-CB Alimentation pneumatique auxiliaire
Échappement 3/5 séparé ; filetage de raccordement G1/2"
U VABF-S6-1-P1A6-G12-CB Alimentation pneumatique auxiliaire

Tab. 10 : Variantes des plaques d'alimentation

Variantes des modules d'extension

Code Code de type Description
Échappement 3/5 commun ; filetage de raccordement G1/2"
UW VABF-S6	-1-P8A7-G12-CB	- Alimentation pneumatique auxiliaire- Alimentation électrique auxiliaire- Alimentation électrique interne U_val
UWS VABF-S	6-1-P8A7-G12-CB1	- Alimentation pneumatique auxiliaire- Alimentation électrique auxiliaire- Alimentation électrique via zone de tension sûre
Échappement 3/5 séparé ; filetage de raccordement G1/2"
UW VABF-S6	-1-P8A6-G12-CB	- Alimentation pneumatique auxiliaire- Alimentation électrique auxiliaire- Alimentation électrique interne U_val
UWS VABF-S	6-1-P8A6-G12-CB1	- Alimentation pneumatique auxiliaire- Alimentation électrique auxiliaire- Alimentation électrique via zone de tension sûre

Tab. 11 : Variantes des modules d'extension

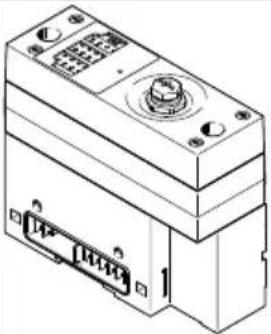

4.1.1.5 Plaque d'extrémité, côté droit

Fig. 4 : Plaque d'extrémité, côté droit, exemple

La plaque d'extrémité droite peut être utilisée aux fins suivantes :

-Alimentation principale du terminal de distributeurs en pression de service

- Alimentation interne en air de pilotage avec VABE-...R-..... ou alimentation externe en air de pilotage avec VABE-...RZ-.....

-Échappement séparé des canaux d'échappement (3) et (5) de l'air de travail

-Échappement de l'air d'échappement par le canal (12)

Variantes de la plaque d'extrémité droite

Code de type Alimentation en air	de pilotage Filetage de raccordement
VABE-S6-1RZ-G12 Externe G1/2
VABE-S6-1R-G12 Interne

Tab. 12 : Plaque d'extrémité droite, variantes

i

Informations complémentaires :

• Transformation entre alimentation en air intérieur et extérieur 11.2.2 Transformation pour alimentation en air de pilotage interne ou externe.
• Installation des plaques d'extrémité droite → 11.1.4 Remplacement des embases juxtaposables ou de la plaque d'extrémité droite.
• Combinaison d'un distributeur de mise en pression progressive et d'une plaque d'extrémité droite → 4.2.1.1 Alimentation air comprimé du terminal de distributeurs.

4.1.1.6 Distributeurs de mise en pression progressive avec surveillance de la pression

1 2 3 4 5 6 10 9 8 7

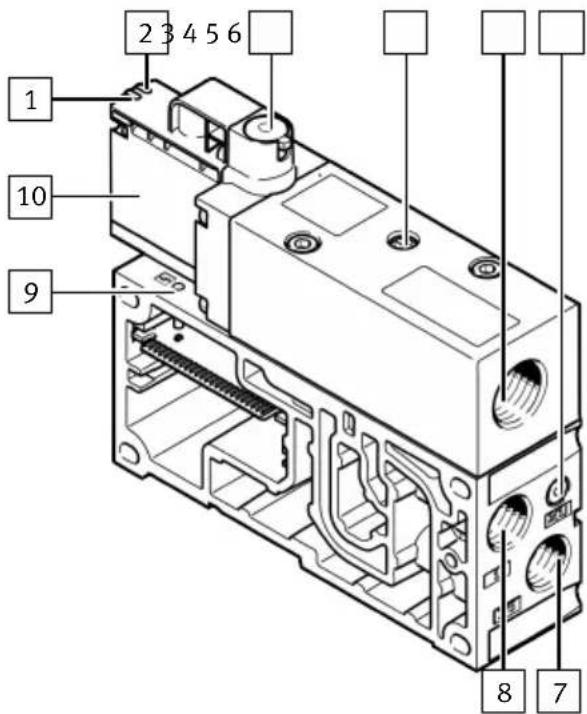

Fig. 5 : Distributeur de mise en pression progressive

1 LED de la bobine 14
2 LED du manocontact
3 Commande manuelle auxiliaire (en option)
4 Vis d'étranglement pour la durée de mise sous pression
5 Raccord d'échappement, canal (1)
6 Raccord pour le prélèvement de pression au niveau du canal commuté (1)
7 Raccord d'échappement, canal (3/5)
8 Raccord d'alimentation, canal (1)
9 LED d'erreur générale du distributeur de mise en pression progressive
10 Pilotage avec manocontact

Le distributeur de mise en pression progressive peut être utilisé pour les applications suivantes :

-mise en pression réglable à deux paliers de la pression de travail

- mise en pression à un palier de l'alimentation en air de commande depuis le raccord (1), en fonction de la variante du distributeur de mise en pression progressive

-Mise à l'échappement de la pression de travail

-Mise à l'échappement de la pression de pilotage

- Interrogation de l'état à l'échappement avec un manocontact intégré au pilotage

Le signal de commutation du manocontact est envoyé au terminal CPX.

Processus de démarrage / Mise sous pression

Fig. 6 : Comportement au démarrage du distributeur de mise en pression progressive

1 Pression de pilotage
2 Pression de travail
3 Tension de commutation de la bobine 12 et LED
4 Signal de commutation du manocontact et LED

Moment Description
t_0	Signal de pilotage électrique du distributeur actif
t_1	Temps mort jusqu'au remplissage du canal (1)
t_2	Point de commutation de l'état à l'échappement à l'état sous pression dans le canal (1)
t_3	La pression de pilotage dans le canal (14) atteint la pression de service p_B

Moment Description
t_4	La pression de travail dans le canal (1) atteint la moitié de la pression de service p_B/2
t_5	La pression de travail dans le canal (1) atteint la pression de service complète p_B
t_6	Signal de pilotage électrique du distributeur inactif
t_7	Temps mort jusqu'à la mise à l'échappement du canal (1)
t_8	Point de commutation de l'état sous pression à l'état à l'échappement dans le canal (1)

Tab. 13 : Comportement au démarrage du distributeur de mise en pression progressive

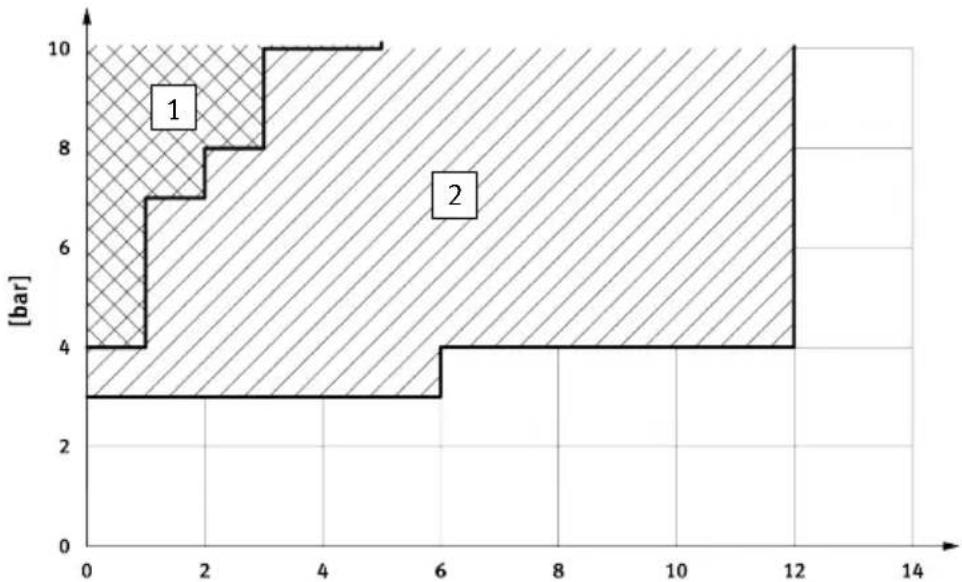

Fig. 7 : Pression de service [bar] du distributeur de mise en pression progressive en fonction du nombre de distributeurs commutant ensemble

1 purge libre (avec silencieux)

2 avec remplissage (volume = 100 ml)

Les temps dépendent du volume à remplir (configuration du terminal de distributeurs).

Le processus de démarrage se déroule en 2 étapes :

-Le canal (1) du terminal de distributeurs est sous pression.

Le temps de mise sous pression t₄ peut être réglé à l'aide de la vis d'étranglement du distributeur de mise en pression progressive.

Si le distributeur de mise en pression progressive est utilisé pour l'alimentation en air de pilotage, le canal (14) est immédiatement alimenté avec la pression de service complète.

- Lorsque la pression de service dans le canal (1) atteint la moitié de la pression de service, le distributeur de mise en pression progressive libère le plein débit.

Procédure d'arrêt / Mise à l'échappement

Si la tension d'alimentation est coupée ou si la sortie est coupée via la commande, le distributeur de mise en pression progressive bloque l'alimentation pneumatique. Le canal (1) est mis à l'échappement via le distributeur de mise en pression progressive.

Catalogue produits

Si le distributeur de mise en pression progressive est utilisé pour l'alimentation en air de pilotage, le canal (14) est également mis à l'échappement via le distributeur de mise en pression progressive.

Variantes des distributeurs de mise en pression progressive

Code d'identification	Symbole de commutation Al	imentation en air de pilo-tage	Commande manuelle auxi-liaire (HHB)
PM PMZQZ		Air de pilotage depuis le raccord (1) de l'embase jux-taposable	Selbstrückstellend
PM PMZQX		Air de pilotage depuis le raccord (1) de l'embase jux-taposable	protégé
PN PNZQZ		-à réarmement automatique
PN PNZQX		-protégé

Tab. 14 : Variantes des distributeurs de mise en pression progressive

4.1.1.7 Distributeurs d'air pilote avec détection de la pression

1 2 3 4 11 5 6 10 9 8 7

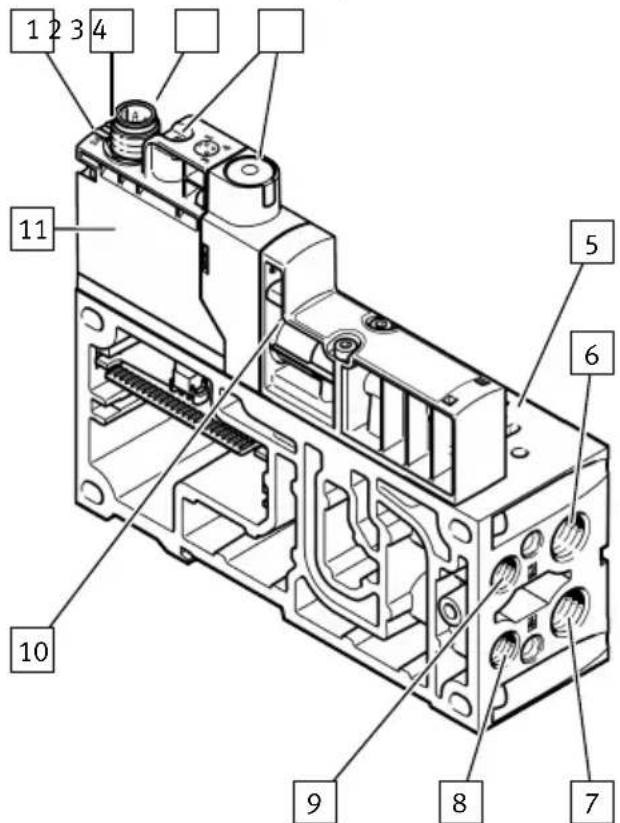

Fig. 8 : Distributeur d'air de pilotage avec détection de la pression

1 LED de la bobine 14
2 LED du manocontact
3 Raccord M12
4 Commande manuelle auxiliaire (en option)
5 Emplacement de distributeur supplémentaire
6 Raccord de travail (2) de l'emplacement de distributeur supplémentaire
7 Raccord de travail (4) de l'emplacement de distributeur supplémentaire
8 Raccord d'échappement du canal d'air de pilotage
9 Raccord d'alimentation (externe)
10 Orifice d'échappement du canal d'air de pilotage
11 Pilotage avec manocontact

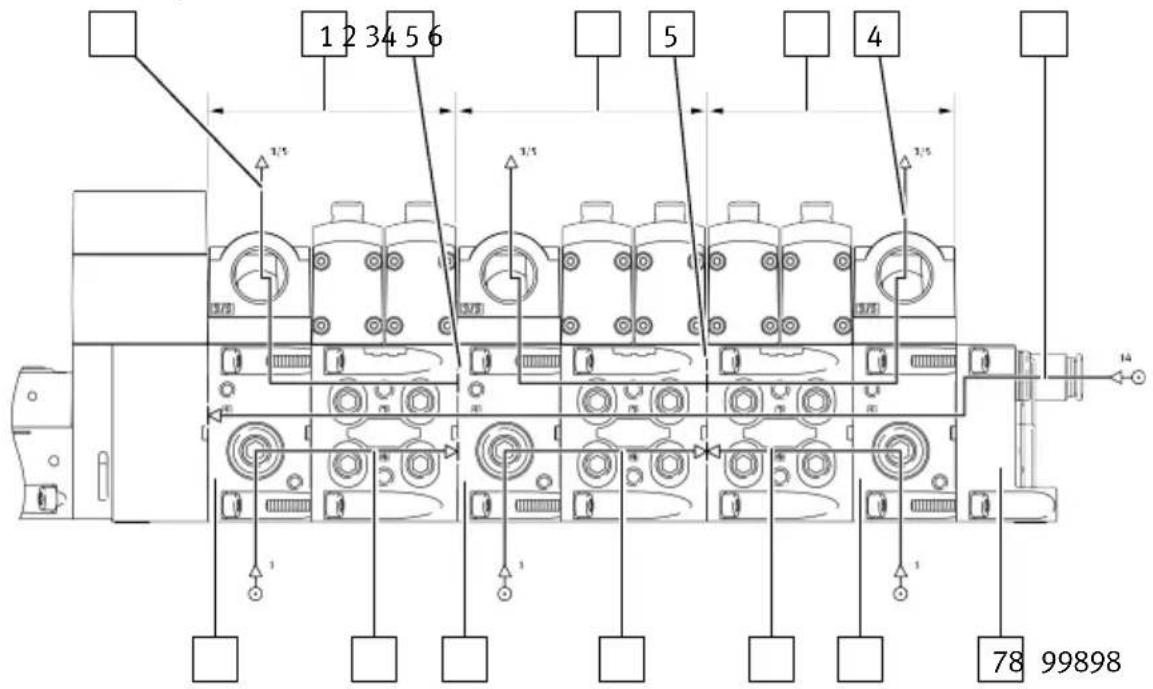

Le distributeur d'air de pilotage peut être utilisé aux fins suivantes :

-Commutation et mise à échappement de l'air de commande

Les orifices d'échappement des deux côtés du distributeur d'air de pilotage permettent de mettre également le canal d'air de pilotage à l'échappement de manière non canalisée.

-Interrogation de l'état à l'échappement avec un manocontact intégré au pilotage

Le signal de commutation du manocontact peut être transmis de l'une des manières suivantes :

- Communication interne : le signal de commutation est envoyé au terminal CPX.

- Raccord M12 : le signal de commutation peut être utilisé dans une commande externe.

i

Les distributeurs d'air de pilotage avec raccord M12 sont commandées via l'adresse de l'interface pneumatique ou un module d'extension d'adresse.

Les distributeurs d'air de pilotage sans raccord M12 sont traités comme des composants raccordés au bus propres.

Variantes des distributeurs d'air de pilotage

Code d'identification	Symbole de commutation Alimentation en air de pilo-tage	Alimentation en air de pilo-tage depuis le raccord (2) de l'embase juxtaposable	Commande manuelle auxi-liaire (CMA)
CT, CTY1)		Alimentation en air de pilo-tage depuis le raccord (2) de l'embase juxtaposable	bistable / à auto-réarme-ment électrique
CS, CSY1)		Alimentation en air de pilo-tage depuis le canal (1) du terminal de distributeurs ou de la zone de pression	bistable / à auto-réarme-ment électrique
CTZZ, CTZZY1)		Alimentation en air de pilo-tage depuis le raccord (2) de l'embase juxtaposable	protégé
CSZZ, CSZZY1)		Alimentation en air de pilo-tage depuis le canal (1) du terminal de distributeurs ou de la zone de pression	protégé
CTZX, CTZXY1)		Alimentation en air de pilo-tage depuis le raccord (2) de l'embase juxtaposable	monostable
CSZX, CSZXY1)		Alimentation en air de pilo-tage depuis le canal (1) du terminal de distributeurs ou de la zone de pression	monostable

1) Code de type VSVA-BT-...-PZ avec raccord M12
Tab. 15 : Variantes des distributeurs d'air de pilotage

4.1.1.8 Plaques de manodétendeur

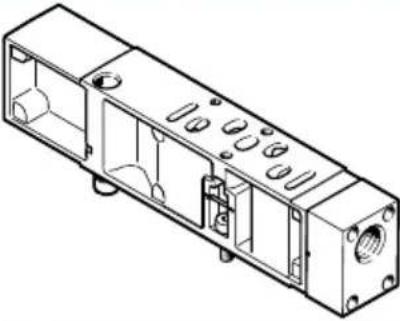

Fig. 9 : Plaque de manodétendeur

Pour influer sur la force des actionneurs raccordés, une plaque de manodétendeur avec manodéten- deur réglable peut être montée entre l'embase juxtaposable et le distributeur. Le manodétendeur maintient la pression de sortie (côté secondaire) constante, indépendamment des fluctuations de pression du réseau (côté primaire) et de la consommation d'air.

Certains composants de la superposition ne sont disponibles que dans certaines largeurs de construction.

Marquage des plaques de manodétendeur

Des codes d'identification sont imprimés sur le côté des plaques de manodétendeur. Les codes d'identification permettent de déterminer l'équipement des terminaux de distributeurs.

Variantes des plaques de manodétendeur

Code d'identification	Symbole de commutation Description Plage de		réglage [bar]

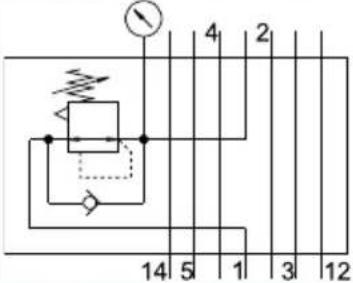

Plaque de manodétendeur pour le raccord (1) (régulateur P)
ZA, ZAY		- Régule la pression de service dans le canal (1) en amont de l'électrodistributeur.- Le manodétendeur peut être réglé dans chaque état.	≤ 10
ZF, ZFY ≤ 6

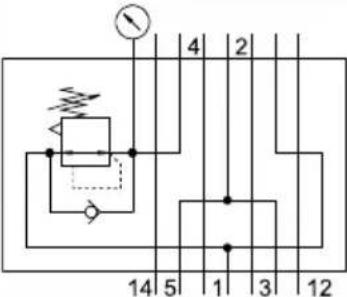

Plaque de manodétendeur pour le raccord (2) (régulateur B)
ZC, ZCY		- Régule la pression de service dans le canal (2) en aval de l'électrodistributeur.- Le manodétendeur peut uniquement être réglé à l'état commuté.	≤ 10
ZH, ZHY ≤ 6

Code d'identification	Symbole de commutation Description Plage de		réglage [bar]

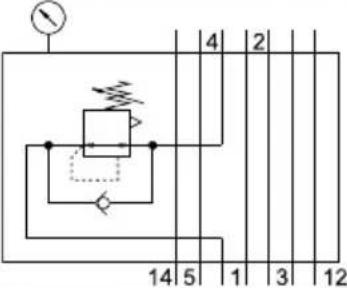

Plaque de manodétendeur pour le raccord (4) (régulateur A)
ZB		- Régule la pression de service dans le canal (4) en aval de l'électrodistributeur.	≤ 10
ZG ≤ 6

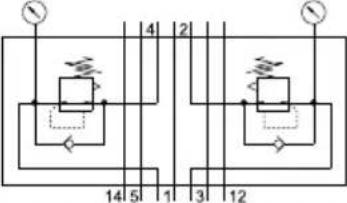

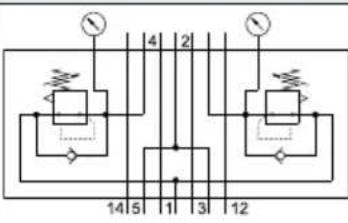

Plaque de manodétendeur pour les raccords (2) et (4) (régulateur AB)
ZD, ZDY		- Régule la pression de travail dans les canaux (2) et (4) en aval de l'électrodistributeur.- Le manodétendeur peut uniquement être réglé à l'état commuté.	≤ 10
ZI, ZIY ≤ 6

Tab. 16 : Variantes des plaques de manodétendeur

Variantes des plaques de manodétendeur réversibles

Code d'identification	Symbole de commutation Description Plage de		réglage [bar]
Plaque de manodétendeur pour le raccord (2), réversible (régulateur B)
ZL, ZLY		- Distributeurs réversibles requis- Le manodétendeur peut être réglé dans chaque état.	≤ 10
ZN, ZNY ≤ 6
Plaque de manodétendeur pour le raccord (4), réversible (régulateur A)
ZK		- Régulateur de pression réversible pour raccordement (4)	≤ 10
ZM ≤ 6

Code d'identification	Symbole de commutation Description Plage de		réglage [bar]
Plaque de manodétendeur pour les raccords (2) et (4), réversible (régulateur AB)
ZE, ZEY		- Distributeurs réversibles requis- Régule la pression en amont de l'électrodistributeur- La pression de service est déviée du canal (1) vers les canaux (3) et (5).- L'échappement est dévié des canaux (3) et (5) vers le canal (1).-Le manodétendeur peut être réglé dans chaque état.	≤ 10
ZI, ZIY ≤ 6

Tab. 17 : Variantes des plaques de manodétendeur réversibles

i

Les manodétendeurs réversibles ne peuvent pas être combinés avec les distributeurs suivants :

- 2x distributeurs 3/2 (code d'identification H, QH, K, QK, N, QN)

Ces distributeurs nécessitent une pression de service dans le canal (1) pour le rappel par ressort pneumatique.

Exemples de réglage de pression

10 9 8 3 2 1 4 5 2 4 3 1 5 34567 1 2

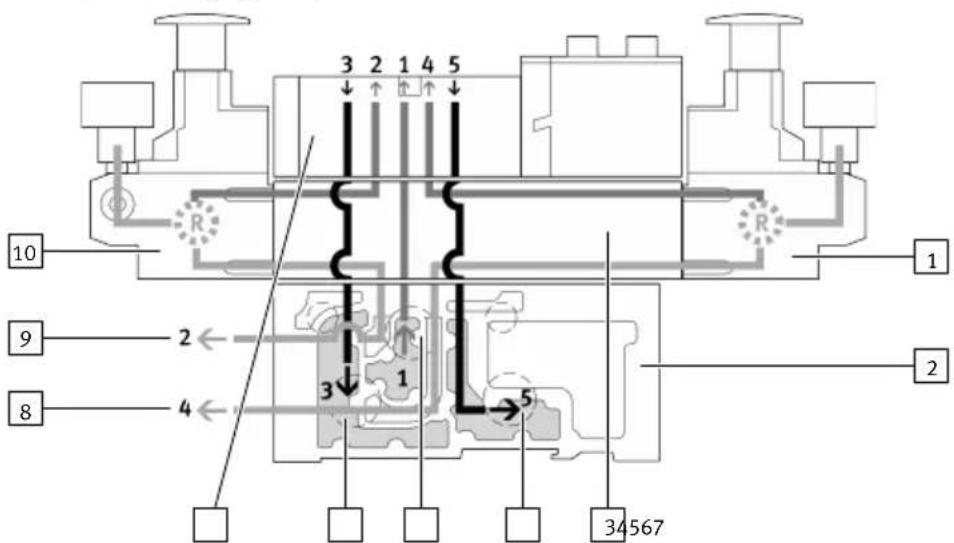

Fig. 10 : Réglage de pression avec un manodétendeur AB – Exemple

1 Régulateur A
6 Canal (3) (échappement)
2 Embase juxtaposable
7 Distributeur
3 Plaque intermédiaire
8 Raccord (4)
4 Canal (5) (échappement)
9 Raccord (2)
5 Canal (1) (air de travail)
10 Régulateur B

Catalogue produits

3 2 1 4 5 10 R 9 8 2 4 3 1 5 34567 1 2

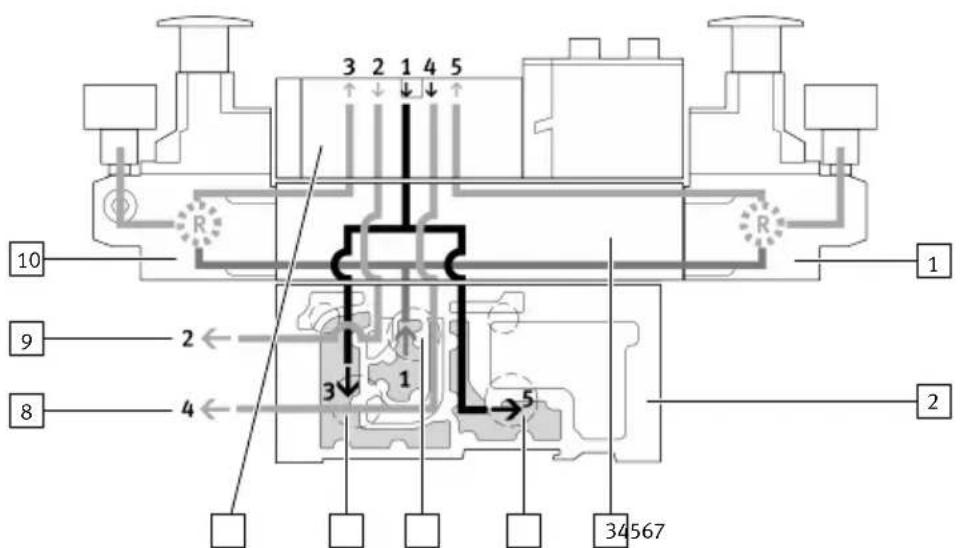

Fig. 11 : Réglage de pression avec un manodétendeur AB réversible – Exemple

1 Régulateur A
6 Canal (3) (échappement)
2 Embase juxtaposable
7 Distributeur
3 Plaque intermédiaire
8 Raccord (4)
4 Canal (5) (échappement)
9 Raccord (2)
5 Canal (1) (air de travail)
10 Régulateur B

4.1.1.9 Plaques d'alimentation verticales

Fig. 12 : Plaque d'alimentation verticale

Pour alimenter un seul emplacement de distributeur en pression de service individuelle ou en pression de pilotage individuelle, une plaque d'alimentation verticale peut être installée entre l'embase et le distributeur.

Certains composants de la superposition ne sont disponibles que dans certaines largeurs de construction.

Variantes des plaques d'alimentation verticales

Code d'identification	Code de type Symbole de commutation Description
ZU VABF-S-...P	1A3-...		- Plaque avec raccord (11) d'alimentation en pression de service individuelle pour un seul emplacement de distributeur, canal (1)
ZV VABF-S-...P	1A14-...		- Plaque avec raccord (11) pour l'alimentation en pression de service individuelle et en pression de pilotage individuelle pour un seul emplacement de distributeur, canaux (1) et (14)

Tab. 18 : Variantes des plaques d'alimentation verticales

4.1.1.10 Embase avec limiteur de débit

Fig. 13 : Embase avec limiteur de débit

Pour étrangler le débit dans les canaux (3) et (5) indépendamment l'un de l'autre, une embase avec limiteur de débit peut être montée entre l'embase juxtaposable et le distributeur. Une embase avec limiteur de débit peut, p. ex., limiter la vitesse du vérin dans des conditions de débit connues. Certains composants de la superposition ne sont disponibles que dans certaines largeurs de construction.

Code d'identification	Code de type Symbol	e de commutation Description
X VABF-S...- F1	B1-C		- Limite l'échappement dans les canaux (3) et (5) en aval du distributeur.

Tab. 19 : Embase avec limiteur de débit

Catalogue produits

4.1.1.11 Plaques d'isolement verticales

Fig. 14 : Plaque d'isolement verticale

Afin de couper l'alimentation air comprimé d'un distributeur spécifique, une plaque d'isolement verticale peut être montée entre l'embase et le distributeur. Les canaux (1) et (14) sont désactivés simultanément. Une plaque d'isolement verticale permet, p. ex. de remplacer un distributeur sans avoir à couper l'alimentation air comprimé du terminal de distributeurs.

L'alimentation en air pilote du distributeur est dérivée en interne du canal (1) dans la plaque d'isolement verticale, même si le terminal de distributeurs est exploité avec une alimentation en air pilote externe.

Observer la pression de pilotage requise pour les distributeurs → 12.3 Caractéristiques techniques pneumatiques.

Certains composants de la superposition ne sont disponibles que dans certaines largeurs de construction.

Variantes des plaques d'isolement verticales

Code d'identification	Code de type Symbole de commutation Description
ZT VABF-S4...L1D1-C			- Distributeur 3/2 pour l'obturation des canaux (1) et (14) sur l'emplacement du distributeur- Alimente l'emplacement de distributeur en air de pilotage interne- Réduction de la pression via le canal (33)
VABF-S2...L1D1-C
ZS VABF-S...L1D2-C			- Distributeur 3/2 pour l'obturation des canaux (1) et (14)- alimente l'emplacement de distributeur en air intérieur- Réduction de la pression via le canal (33)- verrouillable par clé

Tab. 20 : Variantes des plaques d'isolement verticales

4.1.1.12 Buse venturi (en option)

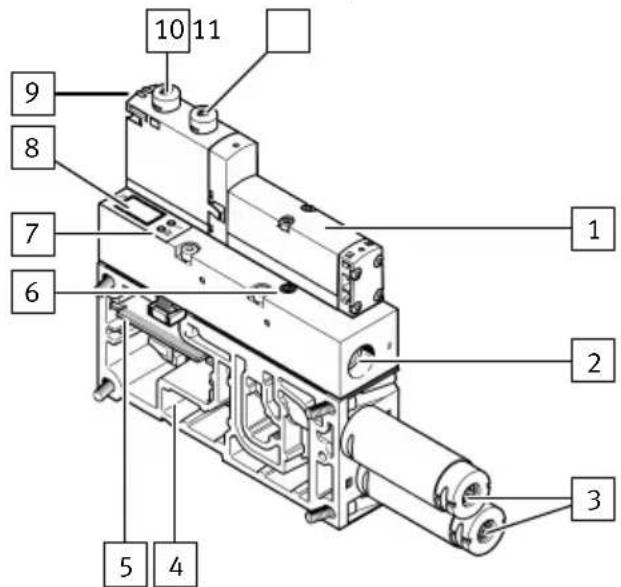

10 11 9 8 7 6 1 2 3 5 4

Fig. 15 : Éléments de commande et raccords

1 Électrodistributeur VSVA
2 Raccord de vide
3 Silencieux
4 Embase juxtaposable pour le terminal de distributeurs VTSA-F-CB (pneumatique et électrique)
5 Module électrique juxtaposable pour le terminal de distributeurs VTSA-F-CB
6 Vis d'étranglement pour le réglage de l'intensité de l'impulsion d'éjection
7 État des LED et erreur
8 Affichage à 7 segments
9 Témoin d'état de commutation à LED de l'électrodistributeur
10 Commande manuelle auxiliaire de génération du vide
11 Commande manuelle auxiliaire de l'impulsion d'éjection

La buse venturi VABF sert à générer du vide. Le vide généré associé à une ventouse complète permet de saisir et de transporter les pièces à usiner.

i

Informations complémentaires → Instructions d'utilisationVABF-S4-...-CB-VH/VL-...

4.1.1.13 Joints de séparation pour la constitution d'une zone de pression

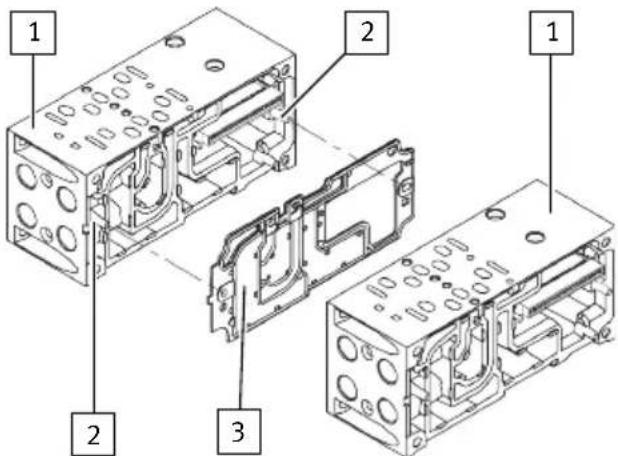

Fig. 16 : Joint de séparation entre embases juxtaposables

Pour alimenter les distributeurs avec des pressions différentes, des zones de pression peuvent être constituées à l'intérieur du terminal de distributeurs. Les zones de pression sont limitées par des joints de séparation entre les embases juxtaposables.

Catalogue produits

Les canaux séparés sont marqués sur les joints de séparation. Si les joints de séparation sont pré-assemblés au départ de l'usine, les canaux séparés sont également marqués en sur les embases juxtaposables :

Joint de séparation Marquage Canaux séparés
			-	-
			1	Goulotte d'alimentation (1)
			13	Goulotte d'alimentation (1)Canaux d'échappement (3) et (5)
				Canaux d'échappement (3) et (5)
			14	Conduit d'air de commande (14)
	Marque blanche

Joint de séparation Marquage Canaux séparés
				Conduit d'air de commande (14)Goulotte d'alimentation (1)
	Marque rouge
				Conduit d'air de commande (14)Goulotte d'alimentation (1)Canaux d'échappement (3) et (5)
	Marque verte

Tab. 21 : Marquage des canaux séparés

i Informations complémentaires → 4.2.1.4 Formation de zones de pression.

Catalogue produits

4.1.2 Composants électriques

1 2 3 42

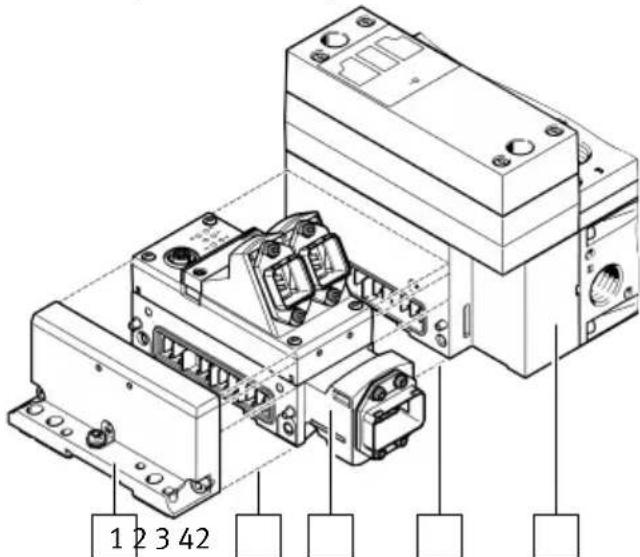

Fig. 17 : Raccordement électrique du terminal de distributeurs

1 Plaque d'extrémité, côté gauche (Terminal CPX)

3 Nœud de bus

2 autres modules CPX (en option)

4 Interface pneumatique

Le raccordement électrique du terminal de distributeurs au terminal CPX s'effectue via la connexion pneumatique.

Interface pneumatique

L'interface pneumatique relie le terminal CPX à la partie pneumatique du terminal de distributeurs. Les interfaces pneumatiques avec plaque d'adaptation, côté gauche VABA-S6-1-...-AL peuvent être placés au milieu de la partie pneumatique d'un terminal de distributeurs VTSA-F-CB et étendre le terminal de distributeurs de 3 zones de tension sûre supplémentaires → 4.2.2.1 Constitution de zones de tension.

4.1.3 Éléments d'affichage des composants pneumatiques

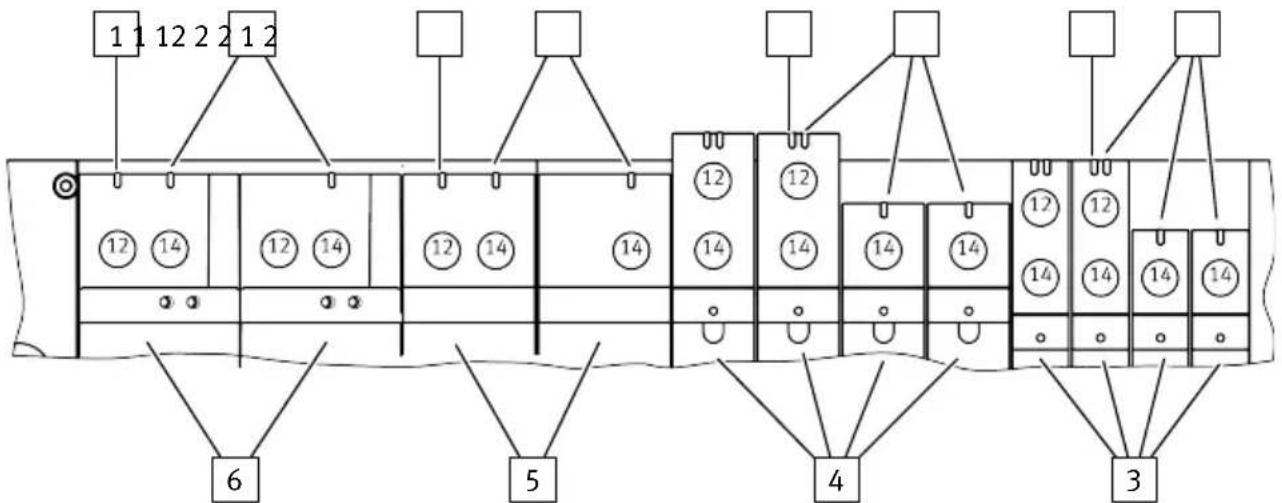

Fig. 18 : Éléments d'affichage des composants pneumatiques

1 LED d'erreur générale, module d'extension d'adresses

2 LED d'erreur générale, distributeur de mise en pression progressive

3 LED de la bobine 14 des distributeurs spéciaux

4 LED du manocontact des distributeurs spéciaux

5 LED de la bobine 12

6 LED de la bobine 14

7 Manomètre, en option

i

Signification des témoins à LED → 10.1 Diagnostic

4.1.4 Éléments d'affichage des composants électriques

Fig. 19 : Éléments d'affichage des composants électriques

1 LED d'erreur générale de l'interface pneumatique

i

Selon la variante de l'interface pneumatique, les LED et la signification des affichages LED diffèrent :

• Interfaces pneumatiques VABA-S6-1-X2-CB et VABA-S6-1-X2-3V-CB → 10.1.1.5 Témoins à LED des interfaces pneumatiques.
• Interfaces pneumatiques avec module de sortie intégré CPX-FVDA-P2 → Description sommaire CPX-FVDA-P2.

4.1.5 Éléments de commande des composants pneumatiques

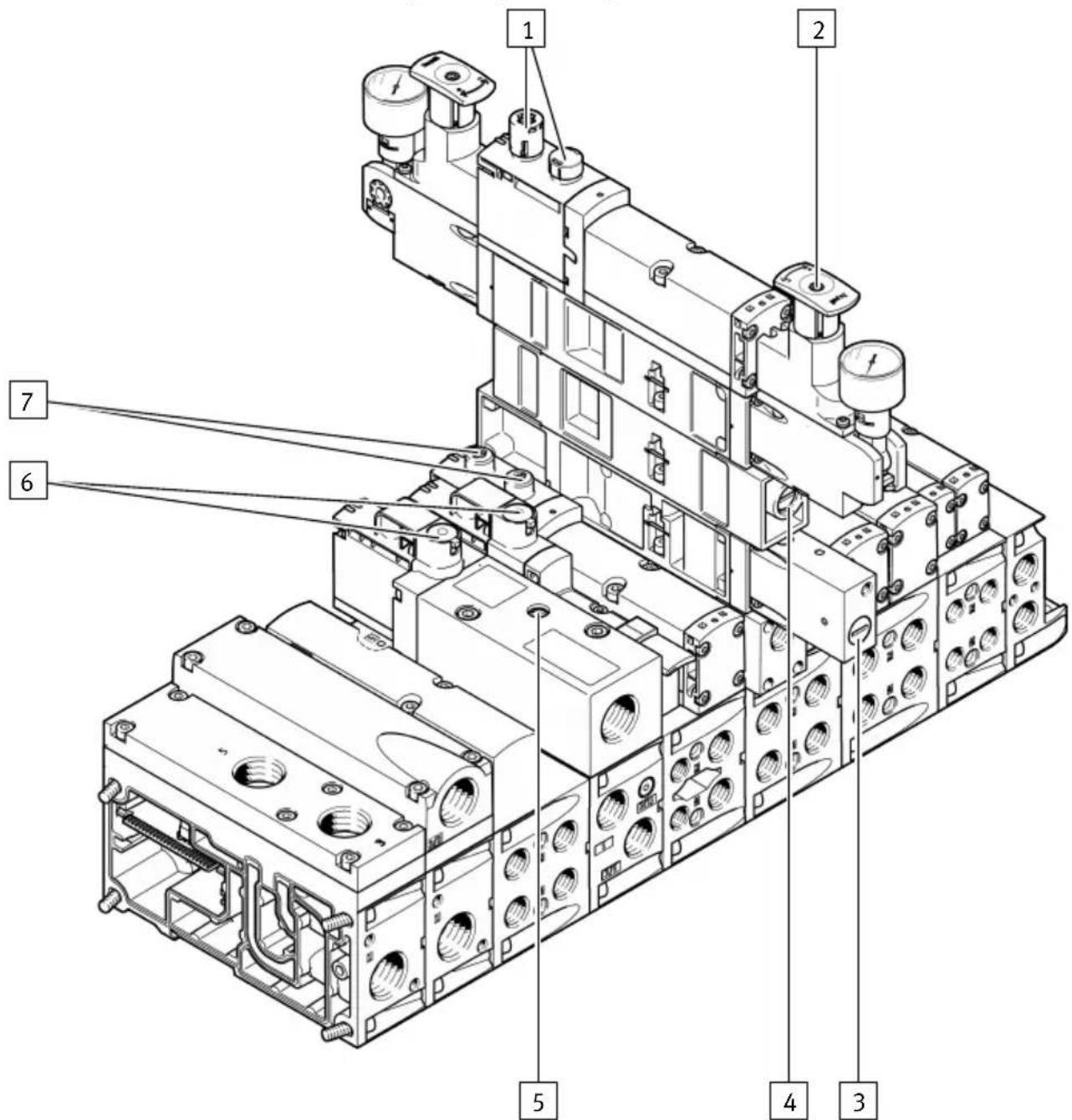

Fig. 20 : Éléments de commande des composants pneumatiques

1 Capuchons d'obturation pour la commande manuelle auxiliaire
2 Bouton de réglage
3 Vis d'isolement de la pression de service pour un emplacement de distributeur
4 Vis de réglage pour le débit du limiteur
5 Vis d'étranglement pour le temps de mise sous pression

6 Commande manuelle auxiliaire des distributeurs spéciaux
7 Commande manuelle auxiliaire des distributeurs de travail (pour chaque bobine de pilotage)

Catalogue produits

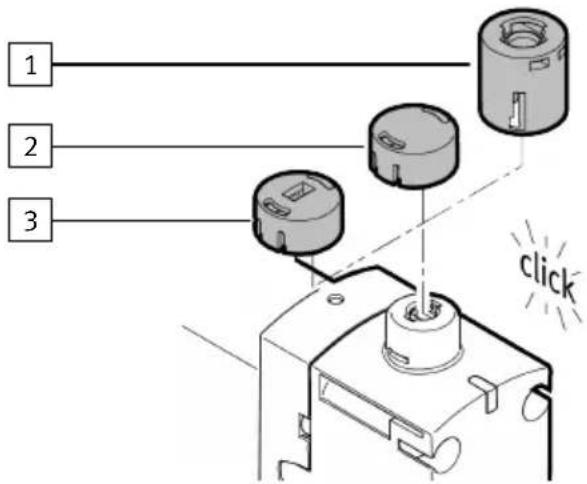

4.1.5.1 Commande manuelle auxiliaire (CMA)

Lorsque l'alimentation air comprimé est activée, la commande manuelle auxiliaire (CMA) permet d'actionner le distributeur en mode électrique non piloté et hors tension.

Commande manuelle auxiliaire des distributeurs de travail

Les commandes manuelles auxiliaires sont principalement utilisées lors de la mise en service

→ 8.1.2.3 Mise en service du système pneumatique via la commande manuelle auxiliaire (CMA).
Les commandes manuelles auxiliaires permettent de tester les combinaisons distributeur-actionneur
→ 8.1.2.2 Test des distributeurs et de la combinaison distributeur-actionneur.

Les fonctions de base des commandes manuelles auxiliaires peuvent être modifiées par le montage d'un capuchon d'obturation CMA pour commandes manuelles auxiliaires → 8.1.3.1 Capuchon d'obtu-ration pour commande manuelle auxiliaire (en option).

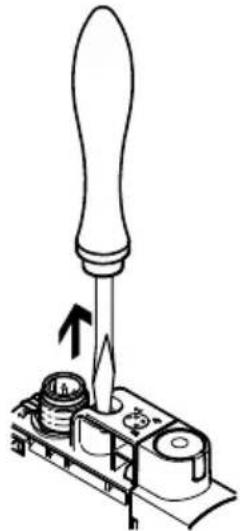

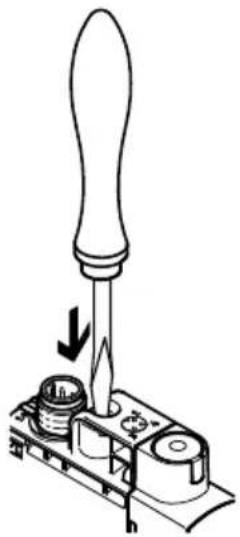

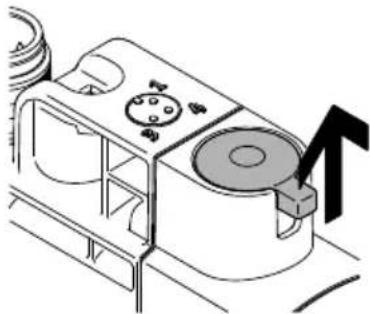

Commandes manuelles auxiliaires des distributeurs spéciaux

Les commandes manuelles auxiliaires sont principalement utilisées lors de la mise en service → 8.1.2.3 Mise en service du système pneumatique via la commande manuelle auxiliaire (CMA).

4.1.6 Éléments de raccordement des composants pneumatiques

1 234567891

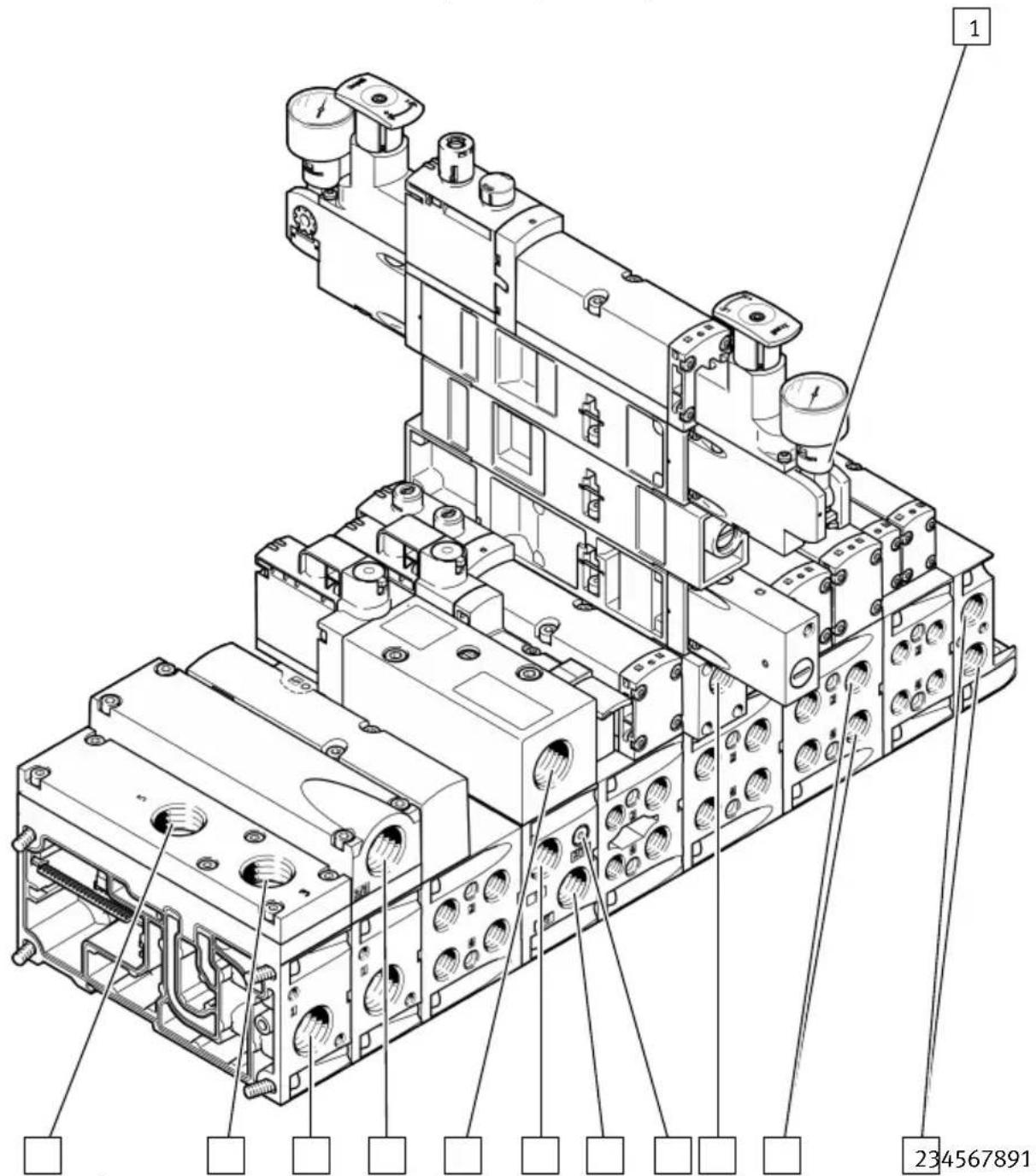

Fig. 21 : Éléments de raccordement des composants pneumatiques

1 Raccord de manomètre, orientable à 90°
2 Raccords (12) et (14) pour l'alimentation en air de pilotage externe
3 Raccords de travail (2) et (4), par emplacement de distributeur
4 Raccord (1), pression de service individuelle pour un logement de distributeur

5 Raccord pour le prélèvement de pression au niveau du canal commuté (1)
6 Raccord d'échappement, canal (3/5)
7 Raccord d'alimentation, canal (1)
8 Raccord d'échappement, canal (1)

Catalogue produits

9 Raccord d'échappement, canal (3)
10 Raccord d'échappement, canal (5)

4.1.7 Éléments de raccordement des composants électriques

1 2 3 4

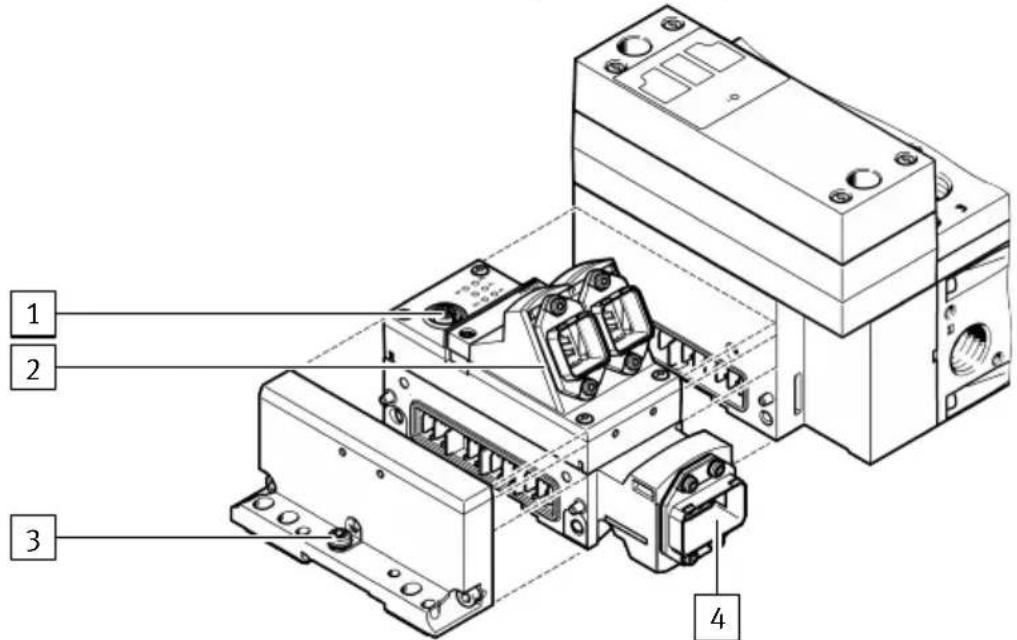

Fig. 22 : Éléments de raccordement des composants électriques

1 Interface de maintenance, p. ex. pour le terminal de dialogue
3 Borne de terre
2 Connexion de bus de terrain, spécifique au bus de terrain
4 Raccord d'alimentation en tension

4.1.8 Éléments d'étiquetage

Éléments d'étiquetage

Étiquette d'identification pour l'interface pneumatique		Porte-étiquettes

Tab. 22 : Éléments d'étiquetage

4.2 Fonction

4.2.1 Fonctions pneumatiques

4.2.1.1 Alimentation air comprimé du terminal de distributeurs

Le terminal de distributeurs peut être alimenté en pression de service par les composants suivants :

- plaque d'alimentation pneumatique

-plaque d'extrémité droite

- Distributeur de mise en pression progressive

Les composants suivants peuvent être utilisés pour des alimentations supplémentaires :

-plaques d'alimentation pneumatique

-plaques d'alimentation verticales

4.2.1.2 Alimentation en air de pilotage

L'alimentation en air de pilotage peut être fournie aux composants suivants :

Caractéristique Alimentation en air de pilotage interne		Alimentation en air de pilotage externe
Type d'alimentation en air de pilotage	L'air de pilotage est dérivé en interne du raccord (1).	L'air de pilotage est alimenté en externe.
Composant d'alimentation pour la première zone de pression droite	- Plaque d'extrémité, côté droit VABE-...R-...- Distributeur de mise en pression progressive VABF-...-P5A4S1...- Distributeur d'air de pilotage VSVA-BT-M32CS1-...	- Plaque d'extrémité, côté droit VABE-...RZ-... : alimentation au niveau du raccord (14)- Distributeur d'air de pilotage VSVA-BT-M32CS2-... : alimentation au niveau du rac-cord (2) de l'embase juxtapo-sable
Composant d'alimentation pour les autres zones de pression	- Distributeur de mise en pression progressive VABF-...-P5A4S1...- Distributeur d'air de pilotage VSVA-BT-M32CS1-...	- Distributeur d'air de pilotage VSVA-BT-M32CS2-... : alimentation au niveau du rac-cord (2) de l'embase juxtapo-sable
Pression de pilotage requise - Diagrammes de la dépendance		entre la pression de service et la pression de pilotage→ 12.3 Caractéristiques techni-ques pneumatiques
Pression de travail au niveau du raccord (1)	3 ... 10 bar -0,9 ... +10 bar, en fonction des distributeurs utilisés
Fonctionnement sous vide ou basse pression	Impossible Possible

Tab. 23 : Types d'alimentation en air de pilotage

i

Panne fonctionnelle ou dysfonctionnements dus à une alimentation en air de pilotage défectueuse

• Alimenter chaque zone de pression avec la pression de service et la pression de pilotage. Ne pas former de zones sans 4.2.1.4 Formation de zones de pressionpression.
• N'utiliser dans chaque zone de pression qu'un seul composant d'alimentation pour l'alimentation en air de pilotage.
• Pression de pilotage requise au niveau du raccord (12/14) 12.3 Caractéristiques techniques pneumatiques.

4.2.1.3 Échappement

Échappement non canalisé Échappement canalisé

L'échappement pilote est évacué directement au niveau de chaque distributeur. En cas d'utilisation d'un distributeur de mise en pression progressive ou d'un distributeur d'air de pilotage, l'échappement ne peut être évacué que de manière non canalisée.

L'échappement pilote est évacué au niveau du raccord (12) de la plaque d'extrémité droite.

Tab. 24 : Échappement

i

Transformer pour échappement canalisé → 11.2.3 Transformation pour échappement canalisé.

4.2.1.4 Formation de zones de pression

Pour alimenter les distributeurs avec différentes pressions, des zones de pression peuvent être constituées à l'intérieur du terminal de distributeurs pour l'air de travail et l'air de pilotage. Les zones de pression sont limitées par des joints de séparation entre les embases juxtaposables ➔ 4.1.1.13 Joints de séparation pour la constitution d'une zone de pression.

Chaque zone de pression doit être alimentée en air comprimé par un composant d'alimentation. Aucune zone sans pression ne doit être générée.

Plusieurs zones de pression à l'intérieur du terminal de distributeurs sont requises pour exploiter en commun des distributeurs compatibles avec le vide ou la basse pression et d'autres distributeurs.

Utilisation de distributeurs de mise en pression progressive

Dans une zone de pression, il ne faut combiner un distributeur de mise en pression progressive avec un autre composant d'alimentation pour le canal (1).

En cas d'utilisation de plusieurs distributeurs de mise en pression progressive, respecter les règles électriques pour la formation de zones de tension ➔ 4.2.2.1 Constitution de zones de tension.

Le distributeur de mise en pression progressive occupe intégralement une zone sûre.

Le système peut être coupé et mis à l'échappement de manière sûre en deux étapes.

Utilisation de distributeurs d'air de pilotage

Dans une zone de pression, il ne faut pas combiner un distributeur d'air de pilotage avec un autre composant d'alimentation pour le canal (14).

Exemple : 3 zones de pression avec distributeurs de travail

1 2 3 4 5 6 3/5 3/5 5 4 3/5 1 78 99898

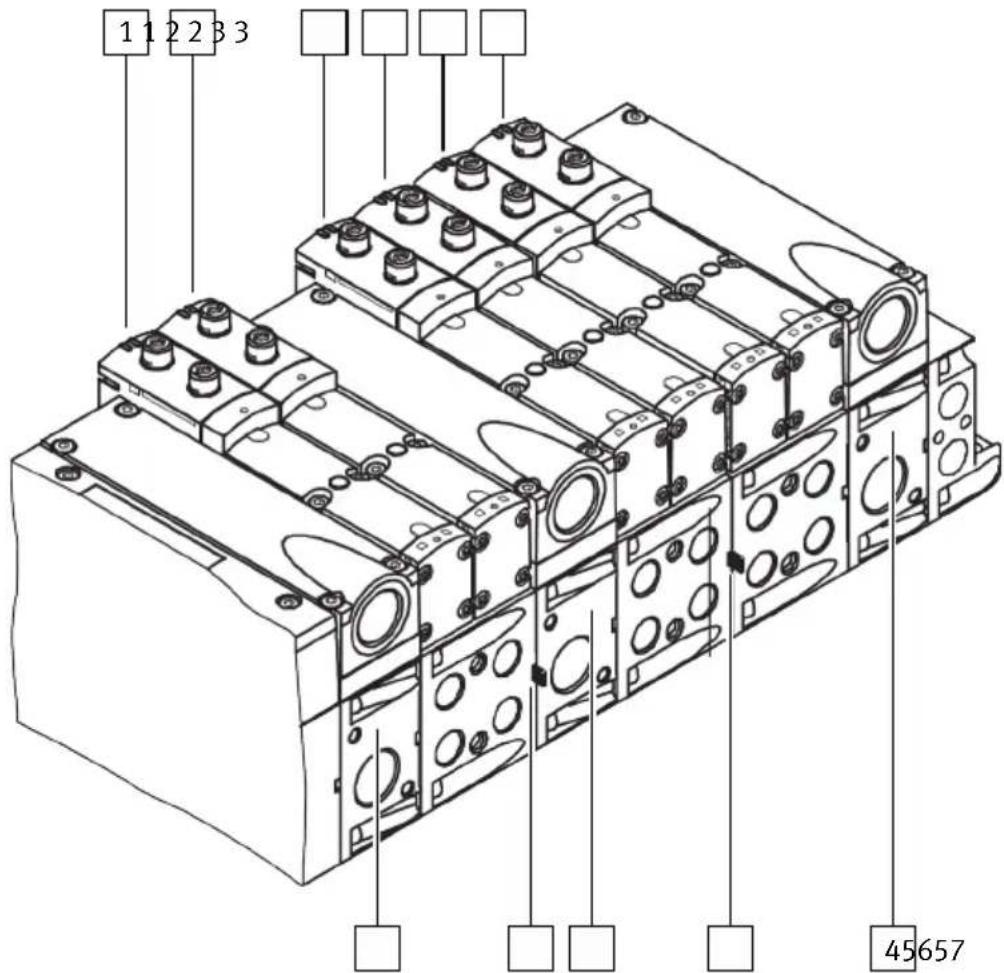

Fig. 23 : 3 zones de pression avec distributeurs de puissance

1 Zone de pression 1
2 Zone de pression 2
3 Zone de pression 3
4 Canaux d'échappement (3) et (5)
5 Joint de séparation

6 Conduit d'air de pilotage (14)
7 Plaque d'extrémité, côté droit
8 Embase d'alimentation
9 Goulotte d'alimentation (1)

Exemple : 2 zones de pression avec distributeur d'air de pilotage, distributeur de mise en pression progressive et distributeurs de puissance

La zone de pression 1 est alimentée séparément via le distributeur de mise en pression progressive 10 pour le canal (1) et le distributeur d'air de pilotage 9 pour le canal (14).

La zone de pression 2, à droite du joint de séparation 4, est alimentée en air intérieur la plaque d'extrémité 6, côté droit.

10 1 23 4 5 5 7 9 8 7 6

Fig. 24 : Exemple : 2 zones de pression avec distributeur d'air de pilotage, distributeur de mise en pression progressive et distributeurs de puissance

1 Zone de pression 1
2 Zone de pression 2
3 Raccord d'échappement pour canal (1)
4 Joint de séparation pour canal (1) et (14)
5 Goulotte d'alimentation (1)
6 Plaque d'extrémité, côté droit

7 Conduit d'air de pilotage (14)
8 Canaux d'échappement (3) et (5)
9 Distributeur d'air de pilotage
10 Distributeur de mise en pression progressive

Exemple : 2 zones de pression avec distributeur de mise en pression progressive et distributeurs de travail

La zone de pression 1 est alimentée via le distributeur de mise en pression progressive 9 pour les canaux (1) et (14).

La zone de pression 2, à droite du joint de séparation 4, est alimentée via la plaque d'extrémité droite 6 pour le canal (1)

Catalogue produits

1 23 4 5 9 8 7 6 3/5

Fig. 25 : 2 zones de pression avec distributeur de mise en pression progressive et distributeurs de travail

1 Zone de pression 1
2 Zone de pression 2
3 Raccord d'échappement pour canal (1)
4 Joint de séparation pour canal (1)
5 Goulotte d'alimentation (1)

6 Plaque d'extrémité, côté droit
7 Conduit d'air de pilotage (14)
8 Canaux d'échappement (3) et (5)
9 Distributeur de mise en pression progressive

4.2.1.5 Superposition

Afin d'étendre la plage de fonctionnement d'un logement de distributeur, il est possible d'installer des composants de la superposition entre l'embase juxtaposable et le distributeur.

Composants

Plaque de manodétendeur Embase avec limiteur de débit → 4.1.1.10Embase avec limiteur de débit
Plaque d'isolement verticale → 4.1.1.11 Plaques d'isolement verticales		Plaque d'alimentation verticale → 4.1.1.9 Plaques d'alimentation verticales

Tab. 25 : Composants de la superposition

4.2.2 Fonctions électriques

4.2.2.1 Constitution de zones de tension

Le terminal CPX et les interfaces pneumatiques permettent de constituer des zones de tension dans la partie pneumatique du terminal de distributeurs.

L'alimentation électrique 24 V des distributeurs s'effectue via les distributeurs d'alimentation en tension sous charge du terminal CPX (Uval).

L'alimentation en tension des manocontacts et des buses venturi est assurée par l'alimentation électrique de l'électronique (U EL/SEN ). Après la coupure des distributeurs d'alimentation en tension sous charge du terminal CPX (U val ), les manocontacts continuent d'être alimentés en tension.

i

Informations complémentaires sur l'alimentation électrique du terminal CPX → Description du système CPX (CPX-SYS-...).

En fonction de la variante de l'interface pneumatique, jusqu'à 3 zones de tension sûres peuvent être constituées dans la partie pneumatique du terminal de distributeurs. Les zones de tension peuvent être mises hors circuit indépendamment les unes des autres de manière sûre au niveau électrique.

Catalogue produits

Jusqu'à 24 adresses au total peuvent être commandées via l'interface pneumatique. Les modules d'extension d'adresses permettent de générer 24 adresses de vannes supplémentaires à la fois. Un total de 96 adresses est autorisé.

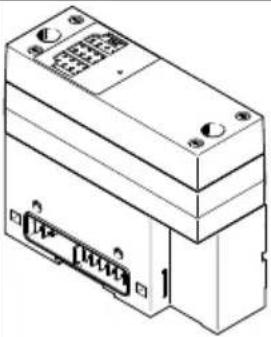

Variantes des interfaces pneumatiques

Code de type Alimentation électrique des zones de tension		Caractéristiques
VABA-S6-1-X1-CBVABA-S6-1-X2-CB		Alimentation électrique commune pour toutes les zones de tensionEn cas d'utilisation d'un ballast à l'épreuve des courts-circuits transversaux :-1 zone sûre
VABA-S6-1-X1-3V-CBVABA-S6-1-X2-3V-CB		Alimentation électrique distincte pour chaque zone de tension possibleEn cas d'utilisation d'un ballast à l'épreuve des courts-circuits transversaux :-3 alimentations auxiliaires pour distributeurs X0, X1, X2

Code de type Alimentation électrique des zones de tension		Caractéristiques
VABA-S6-1-X2-F1-CB	Alimentation électrique distincte pour chaque zone de tension possible	Module de sortie intégré CPX-FVDA-P2 (PROFIsafe)-3 zones internes sûres : CH0, CH1, CH2
VABA-S6-1-X2-F2-CB		Module de sortie intégré CPX-FVDA-P2 (PROFIsafe)-2 zones internes sûres : CH0, CH1-1 sortie sûre : CH2 (raccord M12)

Tab. 26 : Variantes des interfaces pneumatiques

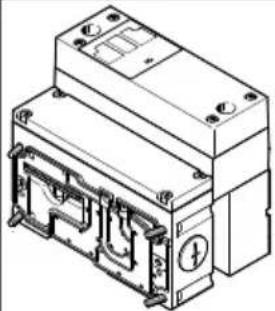

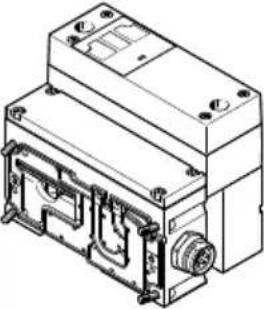

Adaptateur d'extension de zone

Code de type Alimentation électrique des zones de tension		Caractéristiques
VABA-S6-1-X2-F2-CB2-AL	Adaptateur d'extension de zone avec alimentation électrique supplémentaire.Alimentation électrique séparée pour chaque zone de tension activable et désactivable via FVDA.	Module de sortie intégré CPX-FVDA-P2 (PROFIsafe) alimenté par une alimentation électrique externe :-2 zones internes sûres : CH0, CH1- 1 sortie sûre : CH2, avec rac-cord M12
VABA-S6-1-X2-F1-CB2-AL		Module de sortie intégré CPX-FVDA-P2 (PROFIsafe) alimenté par une alimentation électrique externe :-3 zones internes sûres : CH0, CH1, CH2

Code de type Alimentation électrique des zones de tension		Caractéristiques
VABA-S6-1-X2-F2-CB-AL	Alimentation électrique séparée pour chaque zone de tension activable et désactivable via FVDA.Pour les configurations avec une longueur ≥1 000 mm, adapter la tension de charge des distributeurs U_VAL 12.4 Caractéristiques techniques électriques.	Module de sortie intégré CPX-FVDA-P2 (PROFIsafe), alimenté depuis U_VEN:-2 zones internes sûres : CH0, CH1- 1 sortie sûre : CH2, avec rac-cord M12
VABA-S6-1-X2-F1-CB-AL		Module de sortie intégré CPX-FVDA-P2 (PROFIsafe), alimenté depuis U_VEN:-3 zones internes sûres : CH0, CH1, CH2
VABA-S6-1-X2-3V-CB-AL	Alimentation électrique séparée pour chaque zone de tension activable et désactivable via une interface pneumatique.Pour les configurations avec une longueur ≥1 000 mm, adapter la tension de charge des distributeurs U_VAL 12.4 Caractéristiques techniques électriques.	En cas d'utilisation d'un ballast à l'épreuve des courts-circuits transversaux:-3 alimentations auxiliaires pour distributeurs X0, X1, X2

Tab. 27 : Variantes des adaptateurs d'extension de zone

Exemple 1 : interface pneumatique (PROFIsafe), 3 zones sûres, 1 zone non sûre

Fig. 26 : Exemple 1 : interface pneumatique (PROFIsafe), 3 zones sûres, 1 zone non sûre

Explications pour l'exemple 1 :

F43 Nœud de bus de terrain PROFINET
GC Sans technologie de connexion spécifique au nœud
QP Module d'interconnexion avec alimentation du système, 7/8", à 5 broches
RC Interface pneumatique CPX avec 3 zones sûres (PROFIsafe)
PV Distributeur de mise en pression progressive avec sa propre zone de tension
YB Embase juxtaposable pour air de pilotage commutable avec deuxième logement de distributeur
L Séparation des canaux 14
USW Plaque d'alimentation supplémentaire / plaque d'échappement avec extension d'adresse pour zone de tension sûre
YC Embase juxtaposable pour air de pilotage commutable avec deuxième logement de distributeur
TL Séparation des canaux 1/14
UW Plaque d'alimentation supplémentaire / plaque d'échappement avec extension d'adresse pour zone de tension non sûre
A	Embase juxtaposable avec 2 logements de distributeur
Q	Buse venturi
S	Alimentation en air de pilotage interne de la plaque d'extrémité droite

Tab. 28 : Explications pour l'exemple 1

Exemple 2 : interface pneumatique (PROFIsafe), 6 zones sûres

F43 GC + QC +24 addr. PV YB L USW YB K 14 5 CS 0 14 5 3 1 14 14 CS G 14 5 3 1 +24 addr. -2 addr. -2 addr. CBUS U_Elsen U_Ven Z0 Z1 Z2 Addr. 1-24 1-24
Fig. 27 : Exemple 2 : interface pneumatique (PROFIsafe), 6 zones sûres

Explications pour l'exemple 2 :

F43 Nœud de bus de terrain PROFIsafe

GC Sans technologie de connexion spécifique au nœud

QP Module d'interconnexion avec alimentation du système, 7/8 , à 5 broches

RC Interface pneumatique CPX avec 3 zones sûres (PROFIsafe)

PV Distributeur de mise en pression progressive avec sa propre zone de tension

Explications pour l'exemple 2 :
YB Embase	juxtaposable pour air de pilotage commutable avec deuxième logement de distributeur
L Séparation des canaux 14
USW Plaque	d'alimentation supplémentaire / plaque d'échappement avec extension d'adresse pour zone de tension sûre
YB Embase	juxtaposable pour air de pilotage commutable avec deuxième logement de distributeur
K Séparation des canaux 1/3/5/14
XC Plaque	d'adaptation avec interface pneumatique CPX, pour extension de 3 zones internes sûres (PROFIsafe)
Z Alimentation en air de pilotage externe, plaque d'extrémité droite
AB/CB Bouchon d'obturation

Tab. 29 : Explications pour l'exemple 2

Exemple 3 : interface pneumatique, 6 zones sûres

F43 GC + QP RB PV A TL USW A K +24 addr. 0 addr. -2 addr. +24 addr. -2 addr. CBUS U_Elsen U_Ven Z0 Z1 Z2 Addr. 1-24 NBS 1-24
        AI["CBUS U_Elsen U_Ven Z0 Z1 Z2 Addr."]
    end

Fig. 28 : Exemple 3 : interface pneumatique, 6 zones sûres

Explications pour l'exemple 3 :

F43 Nœud de bus de terrain (PROFINET)

GC Sans technologie de connexion spécifique au nœud

QP Module d'interconnexion avec alimentation du système, 7/8", à 5 broches

RB Interface pneumatique CPX avec 3 alimentations électriques externes des zones

PV Distributeur de mise en pression progressive avec sa propre zone de tension

YB Embase juxtaposable pour air de pilotage commutable avec deuxième logement de distributeur

Explications pour l'exemple 3 :

L Séparation des canaux 14
USW Plaque	d'alimentation supplémentaire / plaque d'échappement avec extension d'adresse pour zone de tension sûre
K Séparation des canaux 1/3/5/14 (note sur l'alimentation en air S supplémentaire nécessaire)
XC Plaque	d'adaptation avec interface pneumatique CPX, pour extension de 3 zones internes sûres (PROFIsafe)
Z Alimentation en air de pilotage externe, plaque d'extrémité droite
AB/CB Bouchon d'obturation

Tab. 30 : Explications pou l'exemple 3

4.3 Modes de fonctionnement

Les modes de fonctionnement suivants du terminal de distributeurs sont disponibles en fonction des types de distributeur utilisés :

• mode standard avec une ou plusieurs zones de pression,
• mode réversible avec alimentation en pression via les raccords (3) et (5) et échappement via le raccord (1)
• mode basse pression pour 0 ... 3 bar
  -mode sous vide pour -0,9 ... 0 bar

4.3.1 Fonctionnement sous vide ou fonctionnement à basse pression

i

Les distributeurs suivants avec alimentation via le raccord (1) ne conviennent pas pour le vide ou la basse pression :

• Distributeurs de mise en pression progressive
• Distributeurs d'air de pilotage avec alimentation en air de pilotage interne
• 2 distributeurs 3/2 (codes d'identification H, QH, K QK, N et QN)

Les conditions suivantes doivent être remplies pour que le terminal de distributeurs puisse être exploité au niveau du raccord d'alimentation (1) avec un vide ou une basse pression entre 0,9 ... 3,0 bar:

-Le pilotage s'effectue avec de l'air de pilotage externe.

–Les zones de pression avec fonctionnement sous vide ou fonctionnement basse pression ne sont équipées que des distributeurs suivants :

• Distributeurs 5/2, monostables (codes d'identification M, QM, O et QO)
• Distributeurs 5/2, bistables (codes d'identification D, QD, J et QJ)
• Distributeurs 5/3 à position intermédiaire (codes d'identification B, QB, E, QE, G et QG)

4.3.2 Mode de fonctionnement réversible

En mode de fonctionnement réversible du terminal de distributeurs, le canal d'alimentation et les canaux d'échappement sont intervertis :

• Alimentation air comprimé via canal (3/5)
• Échappement via le canal (1)

Conditions préalables :

- Le terminal de distributeurs est exploité avec une alimentation en air de pilotage externe.

- Le terminal de distributeurs est équipé de types de distributeurs compatibles pour le mode de fonctionnement réversible :

-Distributeurs 5/2 (codes d'identification D, QD, J, QJ, M, QM, O et QO)
- Distributeurs 5/3 (codes d'identification B, QB, E, QE, G, QG et VG)
- 2x distributeurs 2/2 réversibles (code d'identification VV)

-Le terminal de distributeurs n'est pas équipé des composants suivants :

-Distributeurs de mise en pression progressive
- Distributeurs d'air de pilotage avec mise en pression pilote depuis le canal (1) de la zone de pression
-Plaques de manodétendeur réversibles
- Plaques de manodétendeur pour le raccordement (1) (Régulateur P)
-Plaques d'isolement verticales
-Plaques d'alimentation verticales

4.4 Affectation des adresses

4.4.1 Affectation de l'adresse des distributeurs de travail

L'interface pneumatique regroupe les adresses des distributeurs de travail. Jusqu'à 24 adresses au total peuvent être commandées via l'interface pneumatique.

Composant Largeur [mm] Nombre d'emplace-		ments de distributeur	Nombre d'adresses affectées par empla- cement de distribu- teur
Embase juxtaposable pour distributeurs monostables
VABV-S4-2HS-G18-CB-2T1 18 2	1
VABV-S4-1HS-G14-CB-2T1 26 2	1
VABV-S2-1HS-G38-CB-T1 42 1	1
VABV-S2-2S-G12-CB-T1 52 1 1
Embase juxtaposable pour distributeurs bistables
VABV-S4-2HS-G18-CB-2T2 18 2	2
VABV-S4-12HS-G-CB-2T2 1 x 18	(côté gauche)Manocontact avec évaluation externe ^1)	1	2
	1 x 26 (côté droit) 1 2
VABV-S4-1HS-G14-CB-2T2 26 2	2
VABV-S2-1HS-G38-CB-T2 42 1	2
VABV-S2-2S-G12-CB-T2 52 1 2

1) Le signal de commutation du manocontact peut être utilisé dans une commande externe via le raccord M12.
Tab. 31 : Affectation de l'adresse des distributeurs de travail

4.4.2 Affectation de l'adresse des distributeurs spéciaux

Les distributeurs spéciaux sont des abonnés du bus autonomes.

Composant Largeur [mm] Nombre d'adresses		occupées
Embase juxtaposable pour le distributeur d'air de pilotage avec logement de distributeur supplémentaire
VABV-S4-2HS-G18-CB-2T5 1 x	18 (côté gauche)Manocontact avec évaluation interne ^1)	0
	1 x 18 (côté droit) 2
VABV-S4-12HS-G-CB-2T5 1 x 18	(côté gauche)Manocontact avec évaluation interne ^1)	0
	1 x 26 (côté droit) 2
VABV-S4-12HS-G-CB-2T2 1 x 18	(côté gauche)Manocontact avec évaluation externe ^2)	2
	1 x 26 (côté droit) 2
Embase juxtaposable pour le distributeur de mise en pression progressive
VABV-S6-1Q-G38-CB1-T5 1 x 40	Distributeur de mise en pression progressiveManocontact avec évaluation interne ^1)	0
VABV-S6-1Q-G38-CB-T5

1) Le signal de commutation du manocontact est envoyé au terminal CPX via la communication interne.

2) Le signal de commutation du manocontact peut être utilisé dans une commande externe via le raccord M12.

Tab. 32 : Affectation de l'adresse des distributeurs spéciaux

4.4.3 Affectation de l'adresse de la venturi

La venturi est un abonné autonome du bus. La venturi n'occupe aucune adresse de l'interface pneumatique

Composant Nombre d'emplacements de distributeur	Nombre d'adresses occupées
Buse venturi
VABF-S4-2-V2B1-G38-CB-... 1 0

Tab. 33 : Affectation de l'adresse de la venturi

5 Transport et stockage

Selon la configuration, le terminal de distributeurs peut peser >15 kg et être d'une grande longueur.

- Utiliser des équipements de levage appropriés pour le poids indiqué sur le → bordereau de livraison.

-Le cas échéant, ne retirer le bâti en bois qu'après le transport.

6 Montage

6.1 Types de montage

Selon la version des modules CPX, les types de montage suivants sont possibles :

Montage Mur Système porteur Rail DIN
Modules CPX (métal) et VTSA-, VTSA-F-et modules VTSA-F-CB (18 ... 52 mm)	x x Contrôler les con-		ditions de mon-tage

Tab. 34 : Types de montage

i

Conditions de montage et charge dynamique → Instructions de montage CPX-VTSA.

6.2 Montage des éléments d'étiquetage

Des porte-étiquettes en option peuvent être montés sur les distributeurs pour identifier les zones de pression et les zones de tension. Le porte-étiquette peut accueillir 1 étiquette IBS-6X10 et 2 étiquettes ASCF-T-Sx.

1 Porte-étiquette
2 Logement sur le distributeur

Fig. 29 : Montage du porte-étiquette

- Enfoncer le porte-étiquette dans le logement sur le distributeur pour qu'il s'enclenche.

Démontage

- Tirez le porte-étiquette hors de son support sur la valve.

7 Installation

7.1 Installation pneumatique

7.1.1 Conditionnement de l'air comprimé

7.1.1.1 Fonctionnement avec de l'air comprimé non lubrifié

L'air comprimé non filtré réduit la durée de vie du terminal de distributeurs.

Une teneur en huile résiduelle trop élevée dans l'air comprimé entraîne des dysfonctionnements des distributeurs et l'élimination du graissage à vie nécessaire au fonctionnement non lubrifié.

- Respecter la teneur en huile résiduelle :

• Huiles bio (huiles à base d'esters synthétiques ou natifs, p. ex. l'ester méthylique d'huile de colza) : teneur en huile résiduelle maximale 0,1 mg/m3 ISO 8573-1:2010[-:-:2]
• Huiles minérales (p. ex., huiles HLP selon DIN 51524, parties 1 à 3) ou huiles à base de polyalphaoléfines (PAO) : teneur en huile résiduelle maximale 5 mg/m3 ISO 8573-1:2010[-:::4]

7.1.1.2 Augmentation de pression de l'alimentation générale

Composant d'alimentation Augmentation de pression de l'ali-mentation générale		Mouvement de l'actionneur	Augmentation de pression de l'air de pilotage
Plaque d'extrémité, côté droit rapide rapide
Plaque d'alimentation
Distributeur de mise en pression progressive avec apport d'air de pilotage	lente
Distributeur de mise en pression progressive sans apport d'air de pilotage			-
Distributeur d'air de pilotage – rapide

Tab. 35 : Augmentation de pression de l'alimentation générale

L'augmentation de pression de l'alimentation générale et le mouvement de l'actionneur dépendent du composant d'alimentation.

L'augmentation de pression de l'air de pilotage dans le canal (14) est indépendante du composant d'alimentation. En fonction de la fonction du distributeur, les distributeurs de travail passent immédia-tement dans la position de commutation réglée.

7.1.1.3 Éviter les pressions de retenue

Lors de la mise à l'échappement d'actionneurs de grand volume ou en cas de puissance d'échappement trop faible, il peut se former des pressions de retenue dans les canaux d'échappement du terminal de distributeurs. Les pressions de retenue peuvent entraîner la pressurisation d'autres distributeurs, en particulier des distributeurs 3/2 non commutés et normalement fermés.

1. Optimiser les puissances de mise sous pression et à l'échappement, p. ex.en appliquant les mesures suivantes :

-plus grands diamètres de tuyau
-alimentation en pression supplémentaire via des plaques d'alimentation pneumatiques
- échappement via des plaques d'alimentation pneumatiques avec silencieux ou plaque d'échappement
-Séparer les conduits d'échappement par des zones de pression → 11.2.1 Transformation en plusieurs zones de pression.

Installation

1. Monter des clapets anti-retour dans des collecteurs d'échappement → 7.1.2.2 Collecteurs pneumatiques :.

7.1.1.4 Contrôler les conditions préalables pour le fonctionnement sous vide ou basse pression (distributeurs avec Code d'identification VV)

Avant de raccorder des distributeurs avec code d'identification VV, contrôler les conditions préalables pour le fonctionnement sous vide ou basse pression :

• Alimenter le raccord (1) en pression de service pour le ressort pneumatique.
• Alimenter le vide au raccord (5) et la pression de service au raccord (3) ou le vide au raccord (3) et la pression de service au raccord (5).
• Pour l'impulsion d'éjection en mode sous vide, établir une liaison entre la conduite d'aspiration et la conduite sous pression via un raccord en T.

7.1.2 Raccordement des conduites pneumatiques

Respecter les points suivants lors du raccordement des conduites pneumatiques :

• Pour l'alimentation en air de pilotage externe, alimenter uniquement le raccord (14) en air de pilotage.

• Si l'alimentation en air de pilotage interne (canal 14) s'effectue par l'intermédiaire d'un distributeur de mise en pression progressive ou d'un distributeur d'air de pilotage, ne raccorder aucune alimentation en air de pilotage supplémentaire.

• Monter des joints d'étanchéité.

• Monter des raccords à vis ou des silencieux.
• Monter la tuyauterie.

Installation

7.1.2.1 Position et taille des raccords pneumatiques

Raccords d'alimentation pour terminaux de distributeurs avec alimentation air comprimé via la plaque d'extrémité droite

1 2 3 4 5

1 Raccord (14) (en option)
2 Raccord (5)
3 Raccord (1)
4 Raccord (3)
5 Raccord (12)

Fig. 30 : Raccords d'alimentation pour terminaux de distributeurs avec alimentation air comprimé via la plaque d'extrémité droite

Conduite Identification du rac-cord	Position des raccords1)	Taille de raccord
Air comprimé ou vide
1 Terminal de distributeurs	s avec distributeurs de largeur entre 18 ... 52 mm :-dans la plaque d'extrémité droite	Taille de plaque d'extrémité 1 : G1/2Taille de plaque d'extrémité 2 : G3/4
	- dans la plaque d'alimentation pneumatique	G1/2
	- dans la plaque d'alimentation verticale pneumatique	Largeur 18 mm : G1/8Largeur 26 mm : G1/4Largeur 42 mm : G3/8Largeur 52 mm : G1/2
Air comprimé
1	- dans le distributeur de mise en pression progressive	G1/2
Échappement des distributeurs
3/5 ou 3 et 5	- dans la plaque d'échappement G1/2
	Terminal de distributeurs avec distributeurs de largeur entre 18 et 52 mm :-dans la plaque d'extrémité droite	Taille de plaque d'extrémité 1 : G1/2Taille de plaque d'extrémité 2 : G3/4
Pilotage (alimentation en air de pilotage externe)
142)	Terminal de distributeurs avec distributeurs de largeur entre 18 et 52 mm :-dans la plaque d'extrémité droite	G1/4
2 dans les embases juxta	posables des distributeurs d'air de pilotage	G1/8
Air de travail ou vide
2 ou 4 dans les embases	juxtaposables Largeur 18 mm : G1/8	Largeur 26 mm : G1/4Largeur 42 mm : G3/8Largeur 52 mm : G1/2

1) En fonction de la commande, le terminal de distributeurs est déjà équipé de raccords.
2) L'alimentation en air de pilotage externe se fait par défaut via le raccord (14).
Tab. 36 : Taille des raccords pneumatiques

7.1.2.2 Collecteurs pneumatiques :

Fig. 31 : Collecteurs pneumatiques avec clapets anti-retour

1 Terminal de distributeurs 1
2 conduite centralisée d'échappement de l'air de commande
3 Conduite d'échappement centralisée (3/5)
4 Terminal de distributeurs 2

5 Conduites d'échappement (3/5) des terminaux de distributeurs

6 Contrôler la conduite d'échappement pilote des terminaux de distributeurs

Installation

7.1.2.3 Raccordement de la plaque d'extrémité, côté droit

Plaque d'extrémité VABE-...R-... pour l'alimentation en air de pilotage interne

Fig. 32 : Plaque d'extrémité, côté droit, VABE-...R-... pour alimentation en air de pilotage interne

1. Vérifier le type d'alimentation en air de pilotage du terminal de distributeurs.

2. Monter la plaque d'extrémité droite VABE-...R-...

L'air de pilotage ramifié en interne est fourni aux distributeurs uniquement via le canal (14).

Plaque d'extrémité VABE-...RZ-... pour alimentation en air de pilotage externe

1 2 1 14 12 5 3

Fig. 33 : Plaque d'extrémité, côté droit, VABE-...RZ-... pour alimentation en air de pilotage externe

1 Raccord (12) échappement
2 Raccord (14) pour l'alimentation en air de pilotage externe

1. Vérifier le type d'alimentation en air de pilotage du terminal de distributeurs.

2. Monter la plaque d'extrémité droite VABE-...RZ-.....

L'air extérieur peut être fourni via le raccord (14).

7.1.2.4 Montage de la tuyauterie

1. Enfoncer le tuyau jusqu'en butée dans le raccord de tuyau.
2. Plaque d'extrémité droite de taille 2 : commencer par monter les tuyaux sur le raccord (1), puis sur les raccords (3) et (5).
3. Pour une meilleur visibilité de l'installation, attacher les tuyaux posés avec :
4. des attaches pour tuyaux
5. des baguettes de fixation de tuyaux
6. Ne pas obturer les raccords non utilisés avec des bouchons d'obturation.

7.1.2.5 Démontage du raccordement

1. Marquer tous les tuyaux pneumatiques afin d'empêcher toute confusion au moment du nouveau raccordement.
2. Comprimer la bague de serrage du raccord vissé, par ex. avec la fourchette de déblocage QSO de Festo.
3. Extraire le tuyau du raccord vissé.

7.2 Installation, électrique

7.2.1 Raccordement des câbles électriques

T

• Raccordement de l'alimentation électrique Description du système CPX (CPX-SYS-....).
• Raccordement des modules CPX → Descriptions des modules CPX.
• Des fils de signaux longs réduisent l'immunité aux perturbations.
• Respecter la longueur maximale admissible des fils de signaux de 30 m.

7.2.2 Etablissement de l'alimentation électrique

AVERTISSEMENT

Risque de blessure par choc électrique.

• Pour l'alimentation électrique en basses tensions, utiliser des circuits électriques TBTS garantissant une isolation électrique fiable du réseau.
• Respecter la norme IEC 60204-1/EN 60204-1.

L'alimentation électrique des distributeurs s'effectue via les distributeurs d'alimentation en tension sous charge du terminal CPX ( U_VAL ).

L'alimentation électrique des manocontacts et des buses venturi est assurée par l'alimentation en tension de service ( U_EL/SEN ). Après la coupure des distributeurs d'alimentation en tension sous charge du terminal CPX ( U_VAL ), les pressostats continuent d'être alimentés en tension.

i

Informations complémentaires :

• Installation électrique Description du système CPX (CPX-SYS-...).
• Affection de l'adresse → 4.4 Affectation des adresses.
• Alimentation séparée des différentes zones de tension → PROFIsafe module de sortie sûr CPX-FVDA-P2

Condition préalable : l'alimentation électrique du terminal CPX est établie.

7.2.3 Affectation des broches

Interface pneumatique VABA-S6-1-X2-3V-CB et adaptateur d'extension de zone VABA-S6-1-X2-3V-CB-AL

X0 X1 X2

Fig. 34 : Raccords VABA-S6-1-X2-3V-CB et VABA-S6-1-X2-3V-CB-AL

Interface pneumatique VABA-S6-1-X2-3V-CBAdaptateur d'extension de zone VABA-S6-1-X2-3V-CB-AL
Affectation des broches Connecteur mâle X0 Connecteur mâle X1 Connecteur mâle X2
	1 non occupée
	2 non occupée
	3 0 V CH0 0 V CH1 0 V CH2
	4 +24 V CH0 +24 V CH1 +24 V CH2
	5 Terre fonctionnelle

Tab. 37 : Affectation des broches VABA-S6-1-X2-3V-CB et VABA-S6-1-X2-3V-CB-AL

Interface pneumatique VABA-S6-1-X2-F2-CB, adaptateurs d'extension de zone VABA-S6-1-X2-F2-CB2-AL et VABA-S6-1-X2-F2 - CB-AL

Interface pneumatique VABA-S6-1-X2-F2-CBAdaptateurs d'extension de zone VABA-S6-1-X2-F2-CB2-AL et VABA-S6-1-X2-F2-CB-AL
Affectation des broches Connecteur femelle X1
	10V CH2 1)
	2+24 V CH2 1)
	3 F-DO(M) CH2 2)
	4 F-DO(P) CH2 2)
	5 Terre fonctionnelle

1) Tension non commutée UVAL utilisable pour l'alimentation de systèmes de puissance intelligents (alimentation auxiliaire)
2) Les tensions de sortie sont également dérivées du rail conducteur interne UVAL.
Tab. 38 : Affectation des broches VABA-S6-1-X2-F2-CB, VABA-S6-1-X2-F2-CB2-AL et VABA-S6-1-X2-F2-CB-AL

Raccordement électrique des distributeurs Adaptateurs d'extension de zone VABA-S6-1-X2-F1-CB2-AL et VABA-S6-1-X2-F2-CB2-AL

Affectation des broches Raccord 7/8"
	1 Distributeurs 0 V
	2 non occupée
	3 FE
	4 non occupée
	5 Distributeurs 24 V

Tab. 39 : Affectation des broches VABA-S6-1-X2-F1-CB2-AL et VABA-S6-1-X2-F2-CB2-AL

Affectation des broches du distributeur d'air de pilotage
Affectation des broches Raccord M12
	1 +24	V SENS
	2 non occupée
	3 0 V SENS
	4 SENS OUT
	5 non occupée

Tab. 40 : Affectation des broches du distributeur d'air de pilotage

7.2.4 Mise à la terre du terminal de distributeurs

1

1 Borne de terre

Fig. 35 : Borne de terre

• Relier la borne de terre au moyen d'un câble de basse impédance (câble court avec section large) au potentiel de terre.
• Informations complémentaires → Description du système CPX (CPX-SYS-....).

8 Mise en service

8.1 Mise en service, pneumatique

8.1.1 Réglage des manodétendeurs

i

Restrictions pour les manodétendeurs AB :

• Le manodétendeur limite le débit d'échappement.
• Il n'est pas possible de régler le manodétendeur dans l'état d'échappement.

Exemple : il n'est pas possible de régler le manodétendeur pour le canal (4) si le distributeur est mis sous pression en position de commutation du canal (1) vers le canal (2) et mis à l'échappement en position du canal (4) vers le canal (5).

8.1.1.1 Réglage du manodétendeur avec le bouton de réglage standard

1 2 3

1 Niveau de blocage
2 Niveau de réglage
3 Niveau roue libre

Fig. 36 : Réglage du manodétendeur - Largeur 18 mm et 26 mm

Mise en service

1 2

1 Niveau de blocage
2 Niveau de réglage

Fig. 37 : Positions du bouton de réglage standard, largeur 42 mm et 52 mm

i

Manodétendeurs en largeur 52 mm :

Si le bouton de réglage à régler est entouré par les boutons de réglage voisins, démonter brièvement les boutons de réglage des manodétendeurs voisins.

1. Tirer le bouton de réglage du niveau de blocage 1 vers le niveau de réglage 2.

2. Réglage de la grandeur réglée → 12.3 Caractéristiques techniques pneumatiques.
   Manodétendeurs de largeur 18 mm et 26 mm :
   -Pousser le bouton de réglage dans le niveau roue libre 3.
   Le bouton de réglage peut être tourné sans modifier la grandeur réglée.
   Tourner le bouton de réglage parallèlement à la plaque de manodétendeur.

3. Pousser le bouton de réglage dans le niveau de blocage 1.

i

Sur les manodétendeurs en version verrouillable, un élément de verrouillage empêche tout déréglage accidentel de la grandeur réglée.

1

1 Élément de verrouillage, pressé vers l'extérieur

Fig. 38 : Bouton de réglage verrouillé

• Presser l'élément de verrouillage 1 sur le côté hors du bouton de réglage.
  Le bouton de réglage est verrouillé dans le niveau de blocage.
  Pour fixer le bouton de réglage, sécuriser l'élément de verrouillage avec un cadenas.

8.1.1.2 Réglage des manodétendeurs via la vis de réglage

1 Vis de réglage, six pans creux, taille 2,0

Fig. 39 : Vis de réglage

Si l'espace libre autour du bouton de réglage ne suffit pas pour régler le manodétendeur (largeur 18 mm ou 26 mm), utiliser la vis de réglage dans le bouton de réglage.

- Pour régler la grandeur réglée, tourner la vis de réglage 1 → 12.3 Caractéristiques techniques pneumatiques.

8.1.1.3 Réglage des manodétendeurs avec bouton de réglage à serrure

1. Tourner la clé à 90° dans le sens des aiguilles d'une montre.

Le bouton de réglage est poussé vers le haut et se trouve en position de réglage.

1. Fermer le bouton de réglage à fond dans le sens « - ».

2. Mettre le terminal de distributeurs lentement sous pression.

3. Tourner le bouton de réglage dans le sens « + » jusqu'à ce que la pression souhaitée s'affiche sur le manomètre.

Respecter la pression de travail admissible. → Plaque signalétique. Si la pression d'alimentation p1 est appliquée correctement, elle est au moins supérieure de 0,5 bar à la pression de sortie p2.

1. Enfoncer le bouton de réglage contre la force du ressort jusqu'en fin de course.

2. Tourner la clé à 90° dans le sens contraire des aiguilles d'une montre.

Le bouton de réglage est verrouillé. Le régulateur ne peut pas être déréglé. Si la clé ne peut pas être tournée, c'est que le bouton de réglage se trouve dans une position intermédiaire. Tourner le bouton de réglage de quelques degrés dans le sens des aiguilles d'une montre ou dans le sens contraire jusqu'à ce qu'il soit possible de l'enfoncer.

8.1.2 Contrôle des composants pneumatiques

8.1.2.1 Détermination des temps d'échappement des pressostats

Afin d'interroger l'état mis à l'échappement au bon moment, déterminer les temps d'échappement des pressostats.

Les temps d'échappement dépendent des facteurs suivants :

-Application, entraînements et consommateurs compris

- Configuration du terminal de distributeurs

Si l'application ou la configuration du terminal de distributeurs est modifiée, recalculez les temps d'échappement.

8.1.2.2 Test des distributeurs et de la combinaison distributeur-actionneur

Variantes de mise en service Activité
Test préliminaire de la tuyauterie pneumatique	- Tester la combinaison distributeur-actionneur via la CMA
Mise en service complète de l'installation complète	- Installation et raccordement de l'installation complète- Commande par programme API/PC industriel

Tab. 41 : Variantes de mise en service

8.1.2.3 Mise en service du système pneumatique via la commande manuelle auxiliaire (CMA)

i

Un distributeur qui est commuté par un signal électrique présent ne peut pas être réinitialisé en actionnant la CMA. Dans ce cas, le signal électrique est prioritaire.

- Réinitialiser le signal électrique avant d'utiliser la CMA.

1. Activer l'alimentation pneumatique.
2. Réinitialiser les signaux électriques sur les distributeurs commandés.
3. Tester le bon fonctionnement et le mode d'action de chaque combinaison distributeur-actionneur en actionnant la CMA correspondante.
4. En cas d'actionnement bistable de la CMA : Après avoir testé les distributeurs, s'assurer que toutes les CMA sont déverrouillées afin que les distributeurs soient de nouveau en position de repos.
5. Couper l'alimentation air comprimé après avoir testé les distributeurs.

Actionnement monostable, retour automatique en position initiale, retour automatique (VSVA-...ZH-...)

1. Appuyer sur le poussoir de la CMA avec un tournevis jusqu'à ce que le distributeur commute.

Le distributeur passe en position de commutation.

Mise en service

1. Maintenir le poussoir de la CMA enfoncé.

Le distributeur reste en position de commutation.

1. Relâcher le poussoir.

Le ressort ramène le poussoir de la CMA en position initiale.

Le distributeur retourne en position de repos (pas pour les distributeurs 5/2 bistables avec code d'identification D, QD, J et QJ).

i

Le montage d'un capuchon d'obturation permet de transformer la fonction bistable/monostable de la CMA en une CMA avec uniquement la fonction monostable.

Actionnement bistable, retour manuel en position initiale (VSVA-...D-...)

1. Appuyer sur le poussoir de la CMA avec un tournevis jusqu'à ce que le distributeur commute.

Le distributeur passe en position de commutation.

1. Tourner le poussoir de 90° dans le sens des aiguilles d'une montre jusqu'en butée et le laisser en position.

Le distributeur reste en position de commutation.

Mise en service

1. Tourner le poussoir de 90° dans le sens contraire des aiguilles d'une montre jusqu'en butée.

1. Relâcher le poussoir.

Le distributeur retourne en position de repos (pas pour les distributeurs 5/2 bistables avec codes d'identification D, QD, J et QJ).

Actionnement monostable via le capuchon d'obturation robuste, retour automatique en position initiale (VSVA-...TR-...)

1. Enfoncer le poussoir de la CMA avec l'accessoire pour commande manuelle ou un tournevis jusqu'à ce que le distributeur commute.

Le distributeur passe en position de commutation.

1. Maintenir le poussoir de la CMA enfoncé.

Le distributeur reste en position de commutation.

1. Relâcher le poussoir.

Le ressort ramène le poussoir de la CMA en position initiale.

Le distributeur retourne en position de repos (pas pour les distributeurs 5/2 bistables avec codes d'identification D et J).

Actionnement bistable via capuchon d'obturation, retour manuel en position initiale (VSVA-...TR-...)

1. Enfoncer l'accessoire pour commande manuelle pour la CMA.

Le distributeur passe en position de commutation.

1. Tourner l'accessoire pour commande manuelle en position de commutation de 90° dans le sens des aiguilles d'une montre jusqu'en butée.

L'accessoire pour commande manuelle est verrouillé dans cette position et ne peut pas être retiré.

Le distributeur reste en position de commutation.

1. Tourner l'accessoire pour commande manuelle de 90° dans le sens contraire des aiguilles d'une montre jusqu'en butée.

L'accessoire pour commande manuelle est déverrouillé.

1. Retirer l'accessoire pour commande manuelle.

Le distributeur retourne en position de repos (pas pour les distributeurs 5/2 bistables avec codes d'identification D et J).

Mise en service

Distributeurs spéciaux, actionnement bistable, retour manuel en position initiale (VSVA-...YE-...)

1. Appuyer sur la CMA jusqu'en butée.

Le distributeur passe en position de commutation.

1. Tirer la CMA vers le haut jusqu'à la butée.

Le distributeur retourne en position de repos.

Distributeurs spéciaux, actionnement bistable, retour automatique en position initiale (VSVA-...YE-...)

1. Appuyer sur la CMA jusqu'en butée.

Le distributeur passe en position de commutation.

1. Mettre le pilotage sous tension.

La CMA est réinitialisée par un signal électrique. La distributeur reste commuté.

Mise en service

Distributeurs spéciaux, actionnement monostable, retour automatique en position initiale (VSVA-...MH-...)

1. Appuyer sur le poussoir de la CMA avec un tournevis jusqu'à ce que le distributeur commute.

Le distributeur passe en position de commutation.

1. Maintenir le poussoir de la CMA enfoncé.

Le distributeur reste en position de commutation.

1. Relâcher le poussoir.

Le ressort ramène le poussoir de la CMA en position initiale. Le distributeur retourne en position de repos.

8.1.3 Fin de la mise en service complète des composants pneumatiques

8.1.3.1 Capuchon d'obturation pour commande manuelle auxiliaire (en option)

i

Les capuchons d'obturation ne peuvent être démontés qu'en exerçant une grande force. Les crochets d'encliquetage des capuchon d'obturation peuvent être endommagés lors du démontage.

- Ne monter les capuchons d'obturation qu'après la mise en service.

Montage du capuchon d'obturation

1 2 3 click

1 Capuchon de protection pour commande manuelle auxiliaire monostable/robuste
2 Capuchon de protection pour CMA, recouvert
3 Capuchon de protection pour CMA, monostable

Fig. 40 : Montage du capuchon d'obturation

Condition préalable : la CMA est en position de repos.

- Aligner le capuchon d'obturation et enclipser les crochets d'encliquetage dans les évidements de la CMA.

Le capuchon d'obturation est monté.

Démontage du capuchon d'obturation

- Soulever le capuchon d'obturation pour CMA à l'aide d'un tournevis approprié pour le dégager de la CMA.

8.2 Module de sortie sûr CPX-FVDA-P2

i

Mise en service → Description CPX-FVDA-P2.

9 Paramétrage

9.1 Données de processus

Données de process des distributeurs de mise en pression progressive

Les données de processus appartiennent aux codes de type suivants :

• VABF-S6-1-P5A4S2YE-G12-1T5-PA
• VABF-S6-1-P5A4S1YE-G12-1T5-PA
• VABF-S6-1-P5A4S2S-G12-1T5-PA
  -VABF-S6-1-P5A4S1S-G12-1T5-PA

Octet Bit Description
Données d'entrée de processus
0 7 ... 1 réservé
	0	- 0 : le canal (1) est sous pression- 1 : le canal (1) est à l'échappement
Données de sortie de processus
0 7 ... 1 réservé
	0	- 0 : distributeur désactivé- 1 : distributeur activé

Tab. 42 : Données de process des distributeurs de mise en pression progressive

Données de processus des distributeurs d'air de pilotage sans raccord M12

Les données de processus appartiennent aux codes de type suivants :

• VSVA-BT-M32CS2-MYE-A2-1T5L-PA
• VSVA-BT-M32CS1-MYE-A2-1T5L-PA
• VSVA-BT-M32CS2-MS-A2-1T5L-PA
• VSVA-BT-M32CS1-MS-A2-1T5L-PA
• VSVA-BT-M32CS2-MH-A2-1T5L-PA
• VSVA-BT-M32CS1-MH-A2-1T5L-PA

Octet Bit Description
Données d'entrée de processus
0 7 ... 1 réservé
	0	- 0 : le canal (14) est sous pression- 1 : le canal (14) est à l'échappement
Données de sortie de processus
0 7 ... 1 réservé
	0	- 0 : distributeur désactivé- 1 : distributeur activé

Tab. 43 : Données de processus des distributeurs d'air de pilotage sans raccord M12

Données de process des distributeurs d'air pilote avec raccord M12

Les données de processus appartiennent aux codes de type suivants :

• VSVA-BT-M32CS2-MYE-A2-1T1L-PZ
• VSVA-BT-M32CS1-MYE-A2-1T1L-PZ
  -VSVA-BT-M32CS2-MS-A2-1T1L-PZ
  -VSVA-BT-M32CS1-MS-A2-1T1L-PZ
  -VSVA-BT-M32CS2-MH-A2-1T1L-PZ
• VSVA-BT-M32CS1-MH-A2-1T1L-PZ

Aucune donnée d'entrée de processus disponible

Octet Bit Description
Données de sortie de processus
0 7 ... 1 réservé
	0	- 0 : distributeur désactivé- 1 : distributeur activé

Tab. 44 : Données de process des distributeurs d'air pilote avec raccord M12

Données de processus des interfaces pneumatiques

Les données de processus appartiennent aux codes de type suivants :

• VABA-S6-1-X1-CB, VABA-S6-1-X2-CB
• VABA-S6-1-X1-3V-CB, VABA-S6-1-X2-3V-CB
• VABA-S6-1-X2-F1-CB, VABA-S6-1-X2-F2-CB
• VABF-S6-1-P8A7-G12-CB, VABF-S6-1-P8A7-G12-CB1
• VABF-S6-1-P8A6-G12-CB, VABF-S6-1-P8A6-G12-CB1

Octet Bit Description
Données d'entrée de processus
2 23 ... 16 Bobines SP23 ... SP16
1 15 ... 8 Bobines SP15 ... SP8
0 7 SP7
	6 SP6
	5 SP5
	4 SP4
	3 SP3
	2 SP2
	1 SP1
	0 SP0=0 : erreur de canal (court-circuit ou rupture de fil)SP0=1 : fonctionnement correct
Données de sortie de processus
2 23 ... 16 Bobines SP23 ... SP16
1 15 ... 8 Bobines SP15 ... SP8
0 7 SP7
	6 SP6
	5 SP5
	4 SP4
	3 SP3
	2 SP2
1 SP1
0 SP0=0 : distributeur désactivéSP0=1: distributeur activé

Tab. 45 : Données de processus des interfaces pneumatiques

9.2 Particularités de la numérotation des modules

Numérotation des modules du terminal CPX

Chaque abonné de bus reçoit un numéro de module. Le numéro de module se compte de gauche à droite, l'abonné de bus tout à fait à gauche reçoit le numéro de module 1. Chaque abonné de bus supplémentaire reçoit le numéro de module immédiatement supérieur.

Les distributeurs de travail ne reçoivent pas de numéro de module.

Numérotation des modules

Code de type Nombre d'abonnés du bus Nombre de numéros de modules occupés
Interfaces pneumatiques
VABA-S6-1-X1-CBVABA-S6-1-X2-CBVABA-S6-1-X1-3V-CBVABA-S6-1-X2-3V-CB	1	1
VABA-S6-1-X2-F1-CBVABA-S6-1-X2-F2-CB	2 (module de sortie intégré CPX-FVDA-P2)

Code de type Nombre d'abonnés du bus Nombre de numéros de		modules occupés
Distributeurs d'air de pilotage
VSVA-BT-M32CS2-MYE-A2-1T5L-PAVSVA-BT-M32CS2-MYE-A2-1T1L-PZVSVA-BT-M32CS1-MYE-A2-1T5L-PAVSVA-BT-M32CS1-MYE-A2-1T1L-PZVSVA-BT-M32CS2-MS-A2-1T5L-PAVSVA-BT-M32CS2-MS-A2-1T1L-PZVSVA-BT-M32CS1-MS-A2-1T5L-PAVSVA-BT-M32CS1-MS-A2-1T1L-PZVSVA-BT-M32CS2-MH-A2-1T5L-PAVSVA-BT-M32CS2-MH-A2-1T1L-PZVSVA-BT-M32CS1-MH-A2-1T5L-PAVSVA-BT-M32CS1-MH-A2-1T1L-PZ	1	1
Distributeurs de mise en pression progressive
VABF-S6-1-P5A4S2YE-G12-1T5-PAVABF-S6-1-P5A4S1YE-G12-1T5-PAVABF-S6-1-P5A4S2S-G12-1T5-PAVABF-S6-1-P5A4S1S-G12-1T5-PA	1	1
Modules d'extension d'adresses
VABF-S6-1-P8A6-G12-CBVABF-S6-1-P8A7-G12-CBVABF-S6-1-P8A6-G12-CB1VABF-S6-1-P8A7-G12-CB1	1	1
Venturis
VABF-S4-2-V2B1-G38-CB-VH-14-AVABF-S4-2-V2B1-G38-CB-VL-14-AVABF-S4-2-V2B1-G38-CB-VH-14-APVABF-S4-2-V2B1-G38-CB-VL-14-APVABF-S4-2-V2B1-G38-CB-VH-20-AVABF-S4-2-V2B1-G38-CB-VL-20-AVABF-S4-2-V2B1-G38-CB-VH-30-AVABF-S4-2-V2B1-G38-CB-VH-20-APVABF-S4-2-V2B1-G38-CB-VL-20-APVABF-S4-2-V2B1-G38-CB-VH-30-AP	1	1

Tab. 46 : Numérotation des modules

9.3 Paramètres du module

9.3.1 Surveillance du module CPX

Il est possible, pour chaque module, d'activer ou de désactiver (supprimer) séparément la surveillance des erreurs pouvant survenir.

Une surveillance active déclenche ce qui suit :

-l'erreur est envoyée au nœud de bus.

- l'erreur est indiquée par la LED d'erreur générale du module.

La surveillance se règle également pour l'ensemble du terminal CPX → Description Système CPX (CPX-SYS-...).

Paramètre de module – Surveillance module CPX
Réglage Sélection par logiciel Sélection par paramètres
		N° def.1)4828 +64m	Bit
			7 6	5 4 3	2 1 0
Sous-tension des distributeurs (UVAL)
Désactiver le diagnostic aucun diagnostic + 0 0
Activer le diagnostic Diagnostic (réglage pardéfaut)		+ 0 1
Court-circuit distributeur (CCD)
Désactiver le diagnostic aucun diagnostic(réglage par défaut)		+ 0 0
Activer le diagnostic Diagnostic + 0 1

1) Numéro de fonction → Description du système d'automatisation CPX-E ; m = numéro de module (comptage de gauche à droite en commençant par 0)
Tab. 47 : Paramètre de module – Surveillance module CPX

9.4 Paramètres de canal

i

Description des paramètres de canal → Description Système CPX (CPX-SYS-...).

Diagnostic rupture de fil

Le paramètre « Diagnostic rupture de fil » définit si le diagnostic des signaux d'entrée doit être activé ou désactivé en fonction du sous-dépassement du courant d'entrée.

En présence d'un courant d'entrée <1,2 mA, le diagnostic activé déclenche l'envoi de l'erreur au module de bus et son affichage via la LED d'erreur du module.

10 Dysfonctionnements

10.1 Diagnostic

Des erreurs spécifiques des modules pneumatiques sont signalées ou supprimées en fonction du paramétrage.

En fonction du paramétrage du module, les erreurs sont signalées au nœud de bus et transmises à la commande de niveau supérieur.

Au niveau du terminal de distributeurs, les erreurs sont signalées par des LED d'erreur. Les erreurs peuvent être évaluées via le terminal CPX avec le logiciel de diagnostic FMT (Festo Maintenance Tool). Erreurs et messages possibles :

-Erreur : sous-tension des distributeurs (U VAL)

-Erreur : rupture de fil (Open Load)

-Erreur : court-circuit distributeur

10.1.1 Interfaces de diagnostic

10.1.1.1 Messages de diagnostic des interfaces pneumatiques et des modules d'extension d'adresses

Numéro d'erreur	Description Traitement des erreurs
5 Erreur de tension	sous charge des distributeursTension de charge des distributeurs ( U_VAL ) absente ou trop faible.	- Contrôler la tension de charge ➔ 12.4Caractéristiques techniques électriques
11 Erreur court-circuit	distributeurCourt-circuit/Surcharge au niveau du distributeur.	- Contrôler les distributeurs ainsi que leur montage et connexion électrique corrects- Remplacer le distributeur si nécessaire
13 Erreur rupture	de filSurveillance du courant de repos des bobines du distributeur (Open load, uniquement active avec signal 0).	- Contrôler les distributeurs ainsi que leur montage et connexion électrique corrects- Remplacer le distributeur si nécessaire- Corriger tout paramétrage incorrect, p. ex. en cas de logements de distributeur ou de plaques d'obturation réservés

Tab. 48 : Messages de diagnostic des interfaces pneumatiques et des modules d'extension d'adresses

10.1.1.2 Témoins à LED des distributeurs

Fig. 41 : Disposition des LED par rapport aux bobines

1 LED de la bobine 12

4 Largeur hors tout 26 mm

2 LED de la bobine 14

5 Largeur hors tout 42 mm

3 Largeur hors tout 18 mm

6 Largeur hors tout 52 mm

Une LED est affectée à chaque bobine. Les LED indiquent l'état de commutation des bobines.

LED Signification		Erreur possible
LED des bobines 12 et 14
	désac-tivé	- Aucun signal n'est appliqué- signal 0	-
	allumée en jaune1)	- Le signal est appliqué- signal 1	Le distributeur n'a pas commuté, bien qu'un signal soit appliqué.Les dysfonctionnements suivants peu-vent être présents :-La tension de service des dis-tributeurs est en dehors de la plage de tolérance autorisée (21,6 ... 26,4 V DC)-Alimentation pneumatique défec-tueuse-Pilotage bloqué-Contacter le SAV

1) Avec les distributeurs bistables, la LED ne s'allume que brièvement pendant l'impulsion de commutation
Tab. 49 : Témoins à LED des distributeurs

10.1.1.3 Témoins à LED des distributeurs de mise en pression progressive

LED Signification		Erreurs possibles
LED de la bobine 14
	éteinte	- Aucun signal n'est appliqué- signal 0	-
	allumée en jaune	- Le signal est appliqué- signal 1	Le distributeur n'a pas commuté, bien qu'un signal soit appliqué.Les dysfonctionnements suivants peu-vent être présents :-La tension de service des dis-tributeurs est en dehors de la plage de tolérance autorisée (21,6 ... 26,4 V DC)-Alimentation pneumatique défe-c tueuse-Pilotage bloqué-Contacter le SAV
LED du manocontact
	allumée en vert	- La pression dans le canal (1) est à l'échappement.- Le bit sur le terminal CPX est activé (bit : 1).	-
LED d'erreur générale du distributeur de mise en pression progressive ↓ (sur l'embase juxtaposable)
	allumée en rouge	Erreur au niveau du distributeur (erreur générale)	-

Tab. 50 : Témoins à LED des distributeurs de mise en pression progressive

10.1.1.4 Affichages à LED des distributeurs d'air de pilotage

LED Signification		Erreurs possibles
LED de la bobine 14
	éteinte	- Aucun signal n'est appliqué- signal 0	-
	allumée en jaune	- Le signal est appliqué- signal 1	Le distributeur n'a pas commuté, bien qu'un signal soit appliqué.Les dysfonctionnements suivants peuvent être présents :-La tension de service des distributeurs est en dehors de la plage de tolérance autorisée (21,6 ... 26,4 V DC)-Alimentation pneumatique défectueuse-Pilotage bloqué-Contacter le SAV
LED du manocontact
	allumée en vert	Le canal (14) est à l'échappement. -

Tab. 51 : Affichages à LED des distributeurs d'air de pilotage

10.1.1.5 Témoins à LED des interfaces pneumatiques

LED Signification
VABA-S6-1-X1-CB, VABA-S6-1-X2-CB, VABA-S6-1-X1-3V-CB und VABA-S6-1-X2-3V-CB
	allumée en rouge	– Erreur d'initialisation– Diagnostic– Sous-tension des distributeurs ( U_VAL )– Rupture de fil (Open Load)– Court-circuit distributeur
VABA-S6-1-X2-F1-CB et VABA-S6-1-X2-F2-CB avec module de sortie intégré CPX-FVDA-P2
→ Description sommaire CPX-FVDA-P2.

Tab. 52 : Témoins à LED des interfaces pneumatiques

10.1.1.6 Témoins à LED des modules d'extension d'adresses

LED Signification
VABF-S6-1-P1A7-G12-CB, VABF-S6-1-P8A7-G12-CB, VABF-S6-1-P8A7-G12-CB1VABF-S6-1-P1A6-G12-CB, VABF-S6-1-P8A6-G12-CB, VABF-S6-1-P8A6-G12-CB1
	allumée en rouge	– Erreur d'initialisation– Diagnostic– Sous-tension des distributeurs ( U_VAL )– Rupture de fil (Open Load)– Court-circuit distributeur

Tab. 53 : Témoins à LED des modules d'extension d'adresses

10.2 Dépannage

Description de l'erreur Cause Solution
De l'air s'échappe d'une conduite collectrice.	Montage insuffisant de :- tuyaux dans les raccords à vis- raccords à vis dans lesembases	Contrôler les raccords de tuyau.
De l'air s'échappe d'une conduite d'utilisation.
Le distributeur ou l'installation pneumatique ne réagit pas comme prévu.	-	- Contrôler la pose des tuyauteries.- Contrôler le câblage électrique.
Le distributeur ou l'installation pneumatique ne réagit pas.	Les canaux prévus pour l'échap-pement (3), (5) ou (12) sont fermés	- Contrôler le circuit pneumatique et la formation de la zone de pression.- Contrôler les zones de pres-sion pour l'alimentation en pression de service et de pilo-tage.
	CMA bistable des distributeurs de travail en position de commu-tation	Amener le CMA bistable des dis-tributeurs en position de base.
	- Contacter le SAV

Tab. 54 : Dépannage

11 Transformation

11.1 Remplacement des composants du terminal de distributeurs

i

Si la configuration d'origine du terminal de distributeurs est modifiée par le remplacement de composants :

• Contrôler la validité de la nouvelle configuration dans le configurateur en ligne
• En cas de doute, se mettre en relation avec l'interlocuteur régional de Festo → www.festo.com.

11.1.1 Remplacement des distributeurs ou des plaques d'obturation

Démontage

1. Desserrer les vis de fixation du composant.

1. Remplacer les joints d'étanchéité endommagés.
2. Insérer le joint d'étanchéité dans l'évidement du composant.
3. Placer le composant sur l'embase juxtaposable.
4. Visser les vis de fixation.
5. Serrer les vis de fixation.
6. Couples de serrage → Tab. {!nr!} 59 Couples de serrage.

i

Selon l'embase juxtaposable, 1 ou 2 bobines par emplacement de distributeur peuvent être commandées ➔ 4.4 Affectation des adresses.

11.1.2 Remplacer la plaque d'échappement ou le couvercle de ventilation

Démontage

1. Desserrer les vis de fixation de la plaque d'échappement ou du couvercle de ventilation.
2. Retirer la plaque d'échappement ou le couvercle de ventilation.

Montage

1. Remplacer les joints d'étanchéité endommagés.
2. Observer la position correcte du joint d'étanchéité dans la rainure de la plaque d'alimentation pneumatique.
3. Mettre la plaque d'échappement ou le couvercle de ventilation en place.
4. Visser les vis de fixation de la plaque d'échappement ou du couvercle de ventilation.
5. Resserrer les vis de fixation.
6. Couple de serrage 2,2 Nm ± 10 %

11.1.3 Remplacement ou ajout de composants de la superposition

i

Si des vibrations et des chocs de sévérité 2 sont à attendre, installer au maximum un composant de la superposition par emplacement de distributeur.

• Fonctionnement réversible du terminal de distributeurs 4.3.2 Mode de fonctionnement réversible.
• En cas d'équipement avec une plaque d'isolement verticale → 4.1.1.11 Plaques d'isolement verticales.
• Pour maintenir des raccords et des éléments de commande accessibles, observer l'ordre de montage.

Transformation

1 Plaque de manodétendeur
2 Embase avec limiteur de débit
3 Plaque d'isolement verticale
4 Plaque d'alimentation verticale

Fig. 42 : Ordre de montage de la superposition

Démontage

1. Desserrer les vis des composants au-dessus du nouveau composant.
2. Retirer les composants.

Montage

1. Remplacer les joints d'étanchéité endommagés.
2. Placer le nouveau composant sur le siège du distributeur ou un composant monté.
3. Visser les vis de fixation du nouveau composant.
4. Serrer les vis de fixation du nouveau composant à fond :

Composant Largeur
	18 mm 26 mm 42	mm 52 mm
Distributeurs
Cote sur plats 2,5 3,0 4,0 5,0
Couple de serrage	1,0 Nm ± 10 % 2,0 Nm ± 10 % 3,0 Nm ± 20 % 6,5 Nm ± 20 %
Composants de la superposition
Cote sur plats 2,0 2,5 3,0 4,0
Couple de serrage	1,0 Nm ± 10 % 2,0 Nm ± 10 % 3,0 Nm ± 15 % 5,0 Nm ± 20 %

1. Remonter les composants démontés.

11.1.4 Remplacement des embases juxtaposables ou de la plaque d'extrémité droite

i

L'utilisation d'embases juxtaposables non autorisées entraînement la détérioration irréversible du terminal de distributeurs.

• Utiliser exclusivement des embases juxtaposables avec module électrique juxtaposable noir.
• Ne monter que des distributeurs d'air de pilotage sur l'embase juxtaposable du distributeur d'air de pilotage.

i

Le nombre d'embases juxtaposables dont le terminal de distributeurs peut être équipé dépend :

• du type d'embase juxtaposable
  • du raccordement électrique

Affection de l'adresse → 4.4 Affectation des adresses.

Démontage

1. Déconnecter les raccords électriques et pneumatiques.
2. Retrait du terminal de distributeurs de la surface de fixation → Instructions de montage VABV-S6-1Q-...
3. Poser le terminal de distributeurs sur une surface de travail plane.
4. Retirer les vis du composant et du composant voisin.

Les composants ne sont maintenus ensemble que par le module électrique juxtaposable.

1. Détacher le composant des composants voisins.

Transformation

Montage

3 Joint d'étanchéité (en option avec séparation des canaux)

Fig. 43 : Montage des embases juxtaposables

Fig. 44 : Montage de la plaque d'extrémité droite

1 Embase juxtaposable

2 Axes de guidage

3 Joint d'étanchéité (en option avec séparation des canaux)

4 Plaque d'extrémité, côté droit

1. Remplacer les joints d'étanchéité endommagés.
2. Placer le joint d'étanchéité sur les axes de guidage.
3. Visser les vis des composants.
4. Visser les vis à fond.

- Couple de serrage : 3,0 Nm ± 10 %

1. Monter le terminal de distributeurs sur la surface de fixation.
2. Raccorder les conduites pneumatiques → 7.1.2 Raccordement des conduites pneumatiques.
3. Raccorder les câbles électriques → 7.2.1 Raccordement des câbles électriques.

11.2 Transformation du terminal de distributeurs

11.2.1 Transformation en plusieurs zones de pression

Pour transformer le terminal de distributeurs en 2 zones de pression ou plus, les composants suivants sont requis pour chaque zone de pression:

• Joint de séparation VABD-S6-1-...-C
• Plaque d'alimentation pneumatique avec plaque d'échappement ou couvercle de ventilation VABF-...-1P1A...

Démontage

1. Déconnecter les raccords électriques et pneumatiques.
2. Retirer le terminal de distributeurs de la surface de fixation.
3. Poser le terminal de distributeurs sur une surface de travail plane.
4. Desserre l'embase juxtaposable sur lequel un joint de séparation doit être inséré → Démontage.

Montage

1 2 3 45657

Fig. 45 : Transformation en plusieurs zones de pression

1 Distributeurs dans la zone de pression 1
2 Distributeurs dans la zone de pression 2
3 Distributeurs dans la zone de pression 3

4 Plaque d'alimentation pneumatique avec raccord (1) pour l'alimentation pneumatique de la zone de pression 3

5 Marquage du joint de séparation

Transformation

6 Plaque d'alimentation pneumatique avec raccord (1) pour l'alimentation pneumatique de la zone de pression 2
7 Plaque d'alimentation pneumatique avec raccord (1) pour l'alimentation pneumatique de la zone de pression 1

i

Si le terminal de distributeurs est également équipé d'autres distributeurs, exploiter 2 distributeurs 2/2 réversibles (code d'identification VV) dans une zone de pression séparée avec canaux d'échappement séparés (3) et (5).

1. Placer le joint de séparation sur les axes de guidage de l'embase juxtaposable.
2. Monter l'embase juxtaposable → Montage.

11.2.2 Transformation pour alimentation en air de pilotage interne ou externe

Plaques d'extrémité droites

- Remplacer la plaque d'extrémité droite → 11.1.4 Remplacement des embases juxtaposables ou de la plaque d'extrémité droite.

Distributeur d'air de pilotage

1. Remplacer le distributeur d'air de pilotage.
2. Si le distributeur d'air de pilotage est utilisé pour l'alimentation en air de pilotage interne, fermer le canal (2) sur l'embase juxtaposable du distributeur d'air de pilotage avec un bouchon d'obturation.

11.2.3 Transformation pour échappement canalisé

Conditions préalables :

• Le raccord (12) de la plaque d'extrémité droite est ouvert.
• Le terminal de distributeurs n'est pas équipé de distributeurs de mise en pression progressive ou de distributeurs d'air de pilotage.

1 Languette de désignation
2 Æilleton du côté pilotage 12

Fig. 46 : Transformation pour échappement canalisé

1. Retirer le distributeur de l'embase juxtaposable.

2. Insérer le joint d'étanchéité avec la languette de désignation 1 dans l'œilleton 2 du côté pilotage 12.

3. Monter le distributeur sur l'embase juxtaposable.

11.2.4 Montage du distributeur d'air de pilotage

i

- Ne monter des distributeurs d'air de pilotage avec communication interne que sur l'embase juxtaposable pour le distributeur d'air de pilotage.

11.2.5 Montage du distributeur de mise en pression progressive

Point à observer pour les terminaux de distributeurs avec distributeur de mise en pression progressive :

• En cas d'utilisation de plusieurs distributeurs de mise en pression progressive, respecter les règles de constitution de zones de tension 4.2.2.1 Constitution de zones de tension.
• Dans chaque zone de pression, monter au maximum un composant d'alimentation en air comprimé, p. ex. un distributeur de mise en pression progressive.
• Fermer les raccords non utilisées avec des bouchons d'obturation Instructions de montage VABV-S6-1Q-...
• Informations sur la combinaison d'un distributeur de mise en pression progressive, d'une plaque d'alimentation pneumatique et d'une plaque d'extrémité droite → Instructions de montage VABV-S6-1Q-...

11.2.6 Montage d'un venturi

Monter le venturi directement à côté de la plaque d'extrémité droite.

1. Placer le venturi sur l'embase juxtaposable.
2. Serrer les vis de fixation du venturi. -Couple de serrage : 3,0 Nm ± 10 %
3. Visser l'embase juxtaposable du venturi sur d'autres embases juxtaposables. -Couple de serrage : 3,0 Nm ± 10 %

11.3 Débranchement du terminal de distributeurs et du terminal CPX

Démontage

1. Déconnecter les raccords électriques et pneumatiques.
2. Retirer le terminal de distributeurs de la surface de fixation.
3. Retirer les vis entre l'interface pneumatique et la partie pneumatique du terminal de distributeurs.

i

Remplacement de l'interface pneumatique → Description Système CPX (CPX-SYS-...).

Montage

i

Utiliser exclusivement des interfaces pneumatiques avec module électrique juxtaposable noir.

Transformation

Fig. 47 : Monter l'embase juxtaposable sur l'interface pneumatique

1 Interface pneumatique

3 Joint d'étanchéité

2 Axes de guidage

4 Embase juxtaposable

1. Remplacer les joints d'étanchéité endommagés.
2. Placer le joint d'étanchéité sur les axes de guidage.
3. Assembler l'interface pneumatique et la partie pneumatique du terminal de distributeurs.
4. Visser les vis.
5. Visser les vis à fond.

-Couple de serrage : 3,0 Nm ± 10 %

1. Monter le terminal de distributeurs sur la surface de fixation.
2. Raccorder les conduites pneumatiques → 7.1.2 Raccordement des conduites pneumatiques.
3. Raccorder les câbles électriques :

-Terminal de distributeurs → 7.2.1 Raccordement des câbles électriques.

-Terminal CPX → Description Système CPX (CPX-SYS-...).

11.4 Ajout d'emplacements de distributeur

La plus petite unité d'extension est une embase juxtaposable :

-pour les largeurs 18 mm et 26 mm avec 2 emplacements de distributeurs

- pour les largeurs 42 mm et 52 mm avec un emplacement de distributeurs

L'extension du terminal de distributeurs nécessite les composants suivants :

Composants Code de type
	Largeurs 18 mm et 26 mm Largeurs	42 mm et 52 mm
Embase juxtaposable prenant en charge 1 bobine par emplace-ment de distributeur	VABV...-2T1 VABV...-T1
Embase juxtaposable qui prend en charge 2 bobines par empla- cement de distributeur	VABV...-2T2 VABV...-T2
Distributeur VSVA-B-...
Plaque d'obturation VABB...-WT

Tab. 55 : Composants requis pour l'extension des emplacements de distributeur

i

En cas d'ajout d'une embase juxtaposable, l'affectation des adresses de tous les distributeurs à droite de l'embase juxtaposable ajoutée change.

Démontage

1. Retirer le terminal de distributeurs de la surface de fixation.
2. Démonter l'embase juxtaposable ou la plaque d'alimentation pneumatique à l'emplacement où le terminal de distributeurs sera étendu → Démontage.

Montage

1. Monter une embase juxtaposable supplémentaire et, si nécessaire, une autre plaque d'alimentation pneumatique → Montage.
2. Monter les composants :
3. Composants de la superposition → Montage -Distributeurs ou plaques d'obturation → Montage

12 Caractéristiques techniques

12.1 Conditions ambiantes

i

Les distributeurs peuvent être utilisés jusqu'à une température de -5 °C. À basses températures, le condensat et l'humidité peuvent geler.

Recommendation :

- installer un séchoir pour éliminer le condensat et l'humidité.

Conditions ambiantes
Plages de température admissibles
- Stockage [°C]-20 ... +60
- Mode [°C]-5 ... +50
- Fluide [°C]-5 ... +50
Humidité relative de l'air [%] 0 ... 90
Degré de protection IP65 (avec câble des accessoires de Festo)
Protection anticorrosion Classe de résistance à la corrosionCRC 0
Position de montage Quelconque, avec montage sur	panneau et montage sur système porteur
	Tenue aux vibrations/tenue aux chocsVoir les instructions de montage du terminalCPX / terminal de distributeurs VTSA→ 1.1Documents applicables

Tab. 56 : Caractéristiques techniques : conditions ambiantes

12.2 Caractéristiques techniques mécaniques

Poids Largeur
	18 mm 26 mm 42 mm 52 mm
Plaque d'extrémité, côté gauche (Ter- [g] env. 80 minal CPX)
Module CPX complet [g] env. 210
Interface pneumatique [g] 1 470
Plaque d'alimentation avec plaque [g] 600 d'échappement
Plaque d'alimentation avec couvercle de [g] 611 ventilation
Distributeur de mise en pression pro- [g] 1 200 gressive avec embase juxtaposable
Plaque d'extrémité, côté droit (raccords [g] 339 axiaux)
Embase juxtaposable ^1) [g] 447 634 340 591
Distributeur [g] env. 180 env. 320 env. 450 env. 726
Plaque d'obturation pour logement de [g] 34 73 distributeur inoccupé	68 145
Plaque de manodétendeur (P) [g] 350 402 640 1190
Plaque de manodétendeur (A ou B) [g] 367 448 640	1230
Plaque de manodétendeur (AB) [g] 611 692 920 1 990
Embase avec limiteur de débit [g] 228 320 220 565
Plaque d'alimentation verticale [g] 140 191 340 605
Plaque d'isolement verticale [g] 209 273 600 1 030

1) avec une largeur de 18 mm et 26 mm pour deux logements de distributeur, avec une largeur de 42 mm pour un logement de distributeur

Tab. 57 : Poids

Matériaux

Aluminium moulé sous pression, aluminium, acier, laiton, polyamide, caoutchouc nitrile butadiène, élastomère, polyoxyméthylène

Tab. 58 : Matériaux

Couples de serrage Largeur
	18 mm 26	mm 42 mm 5	2 mm
Équerre sur plaque d'alimentation pneu- [Nm] 3,0 ± matique ou embase juxtaposable	10 %
Distributeur sur embase juxtaposable [Nm] 1,0 ± 10	% 2,0 ± 10 %	3,0 ± 15 %	6,5 ± 20 %
Plaque d'obturation sur embase juxtapo- [Nm] sable
Plaque d'échappement ou couvercle de [Nm] 2,2 ± ventilation sur plaque d'alimentation	10 % 3,0 ± 10 % 3,3 ± 15		%
Embase juxtaposable/plaque d'extré- [Nm] 3,0 ± mité	10 % 3,0 ± 20 % 3,0 ± 10		%
Superposition [Nm] 1,0 ± 10 % 2,0 ± 10 % 3,0 ± 15 %	5,0 ± 20 %
Distributeur de mise en pression pro- [Nm] 3 ± 10 progressive	10 %
Distributeur d'air de pilotage [Nm] 1 ± 10 %
Buse venturi [Nm] 4 ± 10 %

Tab. 59 : Couples de serrage

12.3 Caractéristiques techniques pneumatiques

12.3.1 Caractéristiques pneumatiques générales

Caractéristiques pneumatiques générales

Fluide Air comprimé selon la norme ISO 8573-1-2010	[7:4:4]
	Gaz inertes
	Fonctionnement avec air comprimé lubrifié non autorisé
Modèle Distributeurs à tiroir cylindrique
	Distributeurs à clapet (distributeurs d'air de pilotage)

Tab. 60 : Caractéristiques pneumatiques générales

Commande manuelle auxiliaire

Distributeurs de travail monostables ou bistables à	verrouillage par rotation
Distributeur de mise en pression pro-gressive	bistable / à auto-réarmement électrique
Distributeur d'air de pilotage monostable ou bistable	/ à auto-réarmement électrique

Tab. 61 : Commande manuelle auxiliaire

12.3.2 Pression de service / pression de pilotage

Pression de service / pression de pilotage des distributeurs

Distributeurs de mise en pression progressive
Air de pilotage non depuis le raccord (1) de l'embase [bar] 2 ... juxtaposable	10
Air de pilotage depuis le raccord (1) de l'embase juxtaposable [bar] 3 ...	10
Distributeurs d'air de pilotage
[bar] 3 ...	10
Venturi
Pression de service [bar] 4 ... 8
Pression de pilotage [bar] 4 ... 10
Distributeurs
avec raccord d'alimentation en air de pilotage interne [1][bar] 3 ... 10
avec alimentation en air de pilotage extérieur- Distributeurs 5/2- Distributeurs 5/3- 2x distributeurs 3/2 (codes d'identification H, K, N, QH, QK, QN)- 2 distributeurs 2/2 (code d'identification VC)	La pression de pilotage requise dépend de la pression de service → Diagrammes suivants.

Tab. 62 : Pression de service / pression de pilotage des distributeurs

2x distributeurs 2/2(codes d'identification VC, VV) et 2x distributeurs 3/2 (codes d'identification H, K, N, QH, QK, QN)

Fig. 48 : Pression de pilotage requise p12 / 14 en fonction de la pression de service p1 de l'alimentation en air de pilotage externe

Distributeurs 5/2 (codes d'identification D, J, M, O, QD, QJ, QM, QO) et distributeurs 5/3 (codes d'identification B, E, G, QB, QE, QG)

Fig. 49 : Pression de pilotage requise p12 / 14 en fonction de la pression de service p1 de l'alimentation en air de pilotage externe

Code d'identification	Manodétendeur Plage de réglage [bar] pour largeur hors tout
		18 mm 26 mm	42 mm 52 mm
ZA Plaque de	manodétendeurpour le raccord (1) (régulateur P)	0,5 ... 10
ZF 0,5 ... 6
ZC Plaque de	manodétendeurpour le raccord (2) (régulateur B)	2 ... 10 1 ... 10
ZH 2 ... 6 1 ...
ZB Plaque de	manodétendeurpour le raccord (4) (régulateur A)	2 ... 10 1 ... 10
ZG 2 ... 6 0,5 ... 6 1 ... 6
ZD Plaque de	manodétendeurpour les raccords (2) et (4) (régulateur AB)	2 ... 10 1 ... 10
FI 2 ... 6 1 ... 6
ZE Plaque de	manodétendeurpour les raccords (2) et (4), réversible (régulateur AB)	0,5 ... 10
ZJ 0,5 ... 6
ZK Plaque de	manodétendeurpour le raccord (4), réversible (régulateur A)	0,5 ... 10
ZM 0,5 ... 6
ZL Plaque de	manodétendeurpour le raccord (2), réversible (régulateur B)	0,5 ... 10
ZN 0,5 ... 6

Tab. 63 : Plages de réglage des manodétendeurs

12.3.3 Temps de réponse

VSVA-B-... à 24 V DC (largeur 18 mm)
Code d'identification	Structure de distribu-teur	Temps de réponse [ms] ^1)
		Marche Inversion Arrêt
VC, VV 2x distributeur	2/2 12 – 30
H, K, N 2x distributeur	3/2 12 – 30
QH, Qk, QN 10 22
D Distributeur 5/2,	impulsion	-13-
J			11
QD, QJ 10
M Distributeur 5/2,	monostable, ressort pneumatique	22 – 28
QM		20 25
O	Distributeur 5/2, monostable, ressort	12 – 38
SO
SF
QO		12 34
B, E, G Distributeur à position intermédiaire 5/3		15 22 44
QB, QE, QG		15 – 36
SA	Électrodistributeur 5/3 avec position de commutation à mémorisation	Côté commande 12 : 13	Côté commande 12 : 37	24
SE		Côté commande 14 : 10	Côté commande 14 : 30	23
SB		Côté commande 12 : 12	Côté commande 12 : 28	-
SD		Côté commande 14 : 9		-

1) Méthode de mesure 0 - 10 %, selon FN 942032
Tab. 64 : VSVA-B-... à 24 V DC (largeur 18 mm)

VSVA-B-... à 24 V DC (largeur 26 mm)
Code d'identification	Structure de distributeur	Temps de réponse [ms]1)
		Marche Inversion Arrêt
VC, VC 2x distributeur	2/2 20 - 38
H, K, N 2x distributeur	3/2 20 - 38
QH, QH, QN 33
D Distributeur 5/2,	impulsion	-21 -
J			18
QD 25
QJ 15
M Distributeur 5/2,	monostable, ressort pneumatique	25 - 45
QM 25		40
O	Distributeur 5/2, monostable, ressort	20 - 65
SO		20		54
SF
QO		20		52
B, E, G	Distributeur à position intermédiaire 5/3	22 33 65
QB, QE, QG		20 - 52
SA	Électrodistributeur 5/3 avec position de commutation à mémorisation	Côté commande 12 : 22Côté commande 14 : 9	Côté commande 12 : 49	33
SE		Côté commande 12 : 22Côté commande 14 : 10	Côté commande 12 : 50	40
Code d'identification	Structure de distribu-teur	Temps de réponse [ms] ^1)
		Marche Inversion Arrêt
SB Électrodistributeur	5/3 avec position de commutation à mémorisation	Côté commande 12 : 19Côté commande 14 : 9	Côté commande 12 : 36	32
SD Côté commande 12 :		16Côté commande 14 : 9	Côté commande 12 : 26Côté commande 14 : 36	-

1) Méthode de mesure 0 - 10 %, selon FN 942032
Tab. 65 : VSVA-B-... à 24 V DC (largeur 26 mm)

VSVA-B-... à 24 V DC (largeur 42 mm)
Code d'identification Structure de distributeur Temps de réponse [ms] 1)
VC, VV 2x distributeur 2/2 20 – 38
H, K, NQH, QK, QN	2x distributeur 3/2 20 – 38
D, QD Distributeur 5/2, impulsion – 19 –
J, QJ 16
M	Distributeur 5/2, mono-stable, ressort pneumatique	27 – 45
QM
O, QO	Distributeur 5/2, mono-stable, ressort	22 – 60
B, E, G, VG	Distributeur à position intermédiaire 5/3	22 38 65
QB, QE, QG			–

1) Méthode de mesure 0 - 10 %, selon FN 942032
Tab. 66 : VSVA-B-... à 24 V DC (largeur 42 mm)

VSVA-B-... à 24 V DC (largeur 52 mm)
Code d'identification Structure de distributeur Temps de réponse [ms]1)
VC 2x distributeur 2/2 14 – 35
H, K, NQH, QK, QN	2x distributeur 3/2 20 – 35
D, JQD, QJ	Distributeur 5/2, impulsion – 18 –
M Distributeur 5/2, mono-QM	stable, ressort pneumatique	40 – 45
O Distributeur 5/2, mono-QO	stable, ressort	20 – 60
B, E, G, VG Distributeur à positionintermédiaire 5/3		23 38 60
QB, QE, QG –

1) Méthode de mesure 0 - 10 %, selon FN 942032
Tab. 67 : VSVA-B-... à 24 V DC (largeur 52 mm)

Distributeur de mise en pression progressive	Temps de réponse [ms]
	Marche	Arrêt
VABF-S6-1-P5A4-...	20 ± 20 %	85 ± 20 %

Tab. 68 : Distributeurs de mise en pression progressive VABF-S6-1-...

Distributeur d'air de pilotage Temps de réponse [ms]
	Marche	Arrêt
VSVA-BT-M32CS...	14 ± 20 %	20 ± 20 %

Tab. 69 : Distributeurs d'air de pilotage VSVA-BT-M32CS...

12.3.4 Tableaux et diagrammes de flux

i

Les raccords à vis des raccords pneumatiques réduisent les débits nominaux des distributeurs.

Distributeurs VSVA-B-... (largeur 18 mm)
Code d'identification Structure de	distributeur Débit nominal normal	[l/min]
VC, VV 2x distributeur 2/2 650
H, K, N 2x distributeur 3/2 550
QH, QK, QN 400
D, J, M, O Distributeur 5/2 700
SO, SF
QD, QJ, QM, QO 550
B (sous pression) Distributeur à position intermédiaire 5/3	Position intermédiaire 5/3	Position de commutation : 480
E (à l'échappement)		Position médiane : 330
G (fermé)
QB (sous pression) Position de commutation : 450	mmutation : 450	Position médiane : 300
QE (à l'échappement)
QG (fermé)
SA Électrodistributeur 5/3 avec	position de commutation à mémorisation	Position de commutation : 430
SE Position de commutation : 460		Position médiane : 360
SB Position de commutation : 440		Position médiane : 350
SD Position de commutation 1→2 :		Position médiane : 400
		430
		Position de commutation 4→5 : 450
		Position médiane 1→4 : 340
		Position médiane 2→3 : 360

Tab. 70 : Distributeurs à débit nominal normal VSVA-B-... (largeur 18 mm)

Distributeurs VSVA-B-... (largeur 26 mm)
Code d'identification Structure de	distributeur Débit nominal normal	[l/min]
VC, VV 2x distributeur 2/2 1300
H, K, N 2x distributeur 3/2 1150
QH, QK, QN 900
D, J, M, O Distributeur 5/2 1350
SO, SF
QD, QJ, QM, QO 1100
B (sous pression) Distributeur à position intermédiaire 5/3		Position de commutation : 1350 Position médiane : 700
E (à l'échappement)
G (fermé)
QB (sous pression) Position de commutation : 1000		Position médiane : 700
QE (à l'échappement)
QG (fermé)
SA Électrodistributeur 5/3 avec	position de commutation à mémorisation	Position de commutation : 1350 Position médiane : 700
SE
SB 700
SD Position de commutation : 950		Position médiane : 860

Tab. 71 : Distributeurs à débit nominal normal VSVA-B-... (largeur 26 mm)

Distributeurs VSVA-B-... (largeur 42 mm)
Code d'identification Structure de	distributeur Débit nominal normal	[l/min]
VC, VV 2x distributeur 2/2 1500
H, K, N 2x distributeur 3/2 1300
QH, QK, QN 1100
D, J, M, O Distributeur 5/2 1860
QD, QJ, QM, QO 1300
B (sous pression) Distributeur à position intermédiaire 5/3E (à l'échappement)		Position de commutation : 1690Position médiane : 830
G (fermé)
VG (sous pression 1 vers 2,4 vers 5 fermé)		Position de commutation : 1700Position médiane : 700
QB (sous pression) Position de commutation : 1300QE (à l'échappement)		Position médiane : 750
QG (fermé)

Tab. 72 : Distributeurs à débit nominal normal VSVA-B-... (largeur 42 mm)

Distributeurs VSVA-B-... (largeur 52 mm)
Code d'identification Structure de	distributeur Débit nominal normal	[l/min]
VC 2x distributeur 2/2 3400
H, K, N 2x distributeur 3/2 2600
QH, QK, QN 2200
D, J, M, O Distributeur 5/2 3400
QD, QJ, QM, QO 2800
B (sous pression) Distributeur à position intermédiaire 5/3		Position de commutation : 3200 Position médiane : 1700
E (à l'échappement)
G (fermé)
VG (sous pression 1 vers 2, 4 vers 5 fermé)		Position de commutation : 2600 Position médiane : 900
QB (sous pression) Position de commutation : 2700		Position médiane : 1700
QE (à l'échappement)
QG (fermé)

Tab. 73 : Distributeurs à débit nominal normal VSVA-B-... (largeur 52 mm)

Distributeur de mise en pression progressive	Débit nominal normal [l/min]
	Mise sous pression Mise à l'échappement
VABF-S6-1-... 3000 3300

Tab. 74 : Distributeurs de mise en pression progressive à débit nominal normal VABF-S6-1-...

Distributeur d'air de pilotage Débit nominal normal [l/h]
VSVA-BT-M32CS... 125 125

Tab. 75 : Distributeur d'air de pilotage à débit nominal normal VSVA-BT-M32CS...

Plaques de manodétendeur (manodétendeur P) largeurs hors tout 18 mm et 26 mm

Fig. 50 : Débit qn en fonction de la pression de sortie p2 pour le raccord (1), pression d'alimentation 6 bar, pression régulée réglée 6 bar

1 Largeur hors tout 18 mm

2 Largeur hors tout 26 mm

Plaques de manodétendeur (manodétendeur P) largeurs hors tout 18 mm et 26 mm à 6 bar

Fig. 51 : Débit qn en fonction de la pression de sortie p2 pour le raccord (1), pression d'alimentation 10 bar, pression régulée réglée 6 bar

1 Largeur hors tout 18 mm

2 Largeur hors tout 26 mm

Plaques de manodétendeur (manodétendeur P), largeur hors tout 42 mm à 10 bar

Fig. 52 : Débit qn en fonction de la pression de sortie p2 pour le raccord (1), pression d'alimentation 10 bar, pression régulée réglée 6 bar

Plaques de manodétendeur (manodétendeur P), largeur hors tout 52 mm à 10 bar

Fig. 53 : Débit qn en fonction de la pression de sortie p2 pour le raccord (1), pression d'alimentation 10 bar, pression régulée réglée 6 bar

Plaques de manodétendeur (manodétendeur AB) largeurs hors tout 18 mm et 26 mm à 6 bar

Fig. 54 : Débit qn en fonction de la pression de sortie p2 pour le raccord (2), (4) ou les raccords (4/2), pression d'alimentation 6 bar, pression régulée réglée 6 bar

1 Largeur hors tout 18 mm

2 Largeur hors tout 26 mm

Plaques de manodétendeur (manodétendeur AB) largeurs hors tout 18 mm et 26 mm à 10 bar

Fig. 55 : Débit qn en fonction de la pression de sortie p2 pour le raccord (2), (4) ou les raccords (4) / (2), pression d'alimentation 10 bar, pression régulée réglée 6 bar

1 Largeur hors tout 18 mm

2 Largeur hors tout 26 mm

Plaques de manodétendeur (manodétendeur AB) largeur hors tout 42 à 10 bar

Fig. 56 : Débit qn en fonction de la pression de sortie p2 pour le raccord (2), (4) ou les raccords (4/2), pression d'alimentation 10 bar, pression régulée réglée 6 bar

Plaques de manodétendeur (manodétendeur AB) largeur hors tout 52 à 10 bar

Fig. 57 : Débit qn en fonction de la pression de sortie p2 pour le raccord (2), (4) ou les raccords (4/2), pression d'alimentation 10 bar, pression régulée réglée 6 bar

Plaques de manodétendeur (manodétendeur AB) largeurs hors tout 18 mm et 26 mm à 6 bar

Fig. 58 : Débit qn en fonction de la pression de sortie p2 pour plaques de manodétendeur (plaques de détendeurs AB, réversibles) pour raccords (4/2), réversibles, pression d'alimentation 6 bar, pression régulée réglée 6 bar

1 Largeur hors tout 18 mm

2 Largeur hors tout 26 mm

Plaques de manodétendeur (manodétendeur AB) largeurs hors tout 18 mm et 26 mm à 10 bar

Fig. 59 : Débit qn en fonction de la pression de sortie p2 pour plaques de manodétendeur (plaques de détendeurs AB, réversibles) pour raccords (4/2), pression d'alimentation 10 bar, pression régulée réglée 6 bar

1 Largeur hors tout 18 mm

2 Largeur hors tout 26 mm

Plaques de manodétendeur (manodétendeur AB) largeur hors tout 42 mm à 10 bar

Fig. 60 : Débit qn en fonction de la pression de sortie p2 pour plaques de manodétendeur (plaques de détendeurs AB, réversibles) pour raccords (4/2), pression d'alimentation 10 bar, pression régulée réglée 6 bar

Plaque de manodétendeur (manodétendeur AB) largeur hors tout 52 mm à 10 bar

Fig. 61 : Débit qn en fonction de la pression de sortie p2 pour plaques de manodétendeur (plaques de détendeurs AB, réversibles) pour raccords (4/2), pression d'alimentation 10 bar, pression régulée réglée 6 bar

Embases avec limiteur de débit, largeurs hors tout 18 mm et 26 mm

Fig. 62 : Débit qn en fonction des tours n de la vis de réglage n

1 Largeur hors tout 18 mm

2 Largeur hors tout 26 mm

Embases avec limiteur de débit, largeur hors tout 42 mm

Fig. 63 : Débit qn en fonction des tours n de la vis de réglage n

1 Débit de (4) vers (5)

2 Débit de (2) vers (3)

Embases avec limiteur de débit, largeur hors tout 52 mm

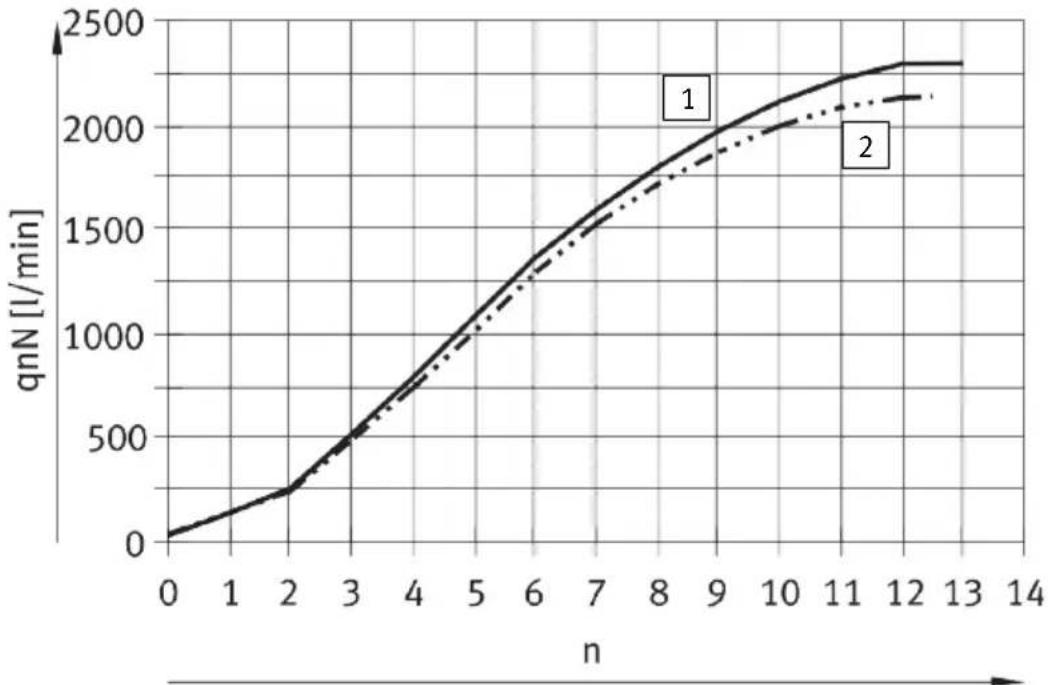

Fig. 64 : Débit qn en fonction des tours n de la vis de réglage n

1 Débit de (2) vers (3)

2 Débit de (4) vers (5)

12.4 Caractéristiques techniques électriques

Données électriques Largeur
	18 mm 26 mm 42 mm 52 mm
Alimentation en tension de charge des distributeurs (DC)
U_VAL [V] 24 ± 10 %25 ... 26,4 (pour les configurations avec une longueur totale de ≥1 000 mm)
Message d'erreur lié à la tension basse [V] 20,6 ... 20,5UARRÊT, tension de charge en dehors de la plage de fonctionnement
Alimentation en tension de service de l'électronique (DC)
U_EL/SEN [V] 24 ± 25 %
Consommation par bobine à LED à 24 V DC et facteurs de marche de 100 % de U_VAL
2x distributeurs 3/2 [mA] 60
Distributeurs 5/2 et 5/3 [mA] 72
Tous les distributeurs
- Courant de démarrage [mA]– 165
- Courant de maintien (après 30 ms) [mA]– 35
Consommation interne VABA-S6-1-...-CB à 24 V
Électronique seulement [mA] Typique 20 (de U	EL / SEN)
Distributeurs [mA] Typique 24 (de U	VAL)
Consommation interne VABA-S6-1-...-F1-CB et VABA-S6-1-...-F2-CB à 24 V DC
Électronique sans CPX-FVDA-P2 [mA] Typique 11 (de U	EL / SEN)
Électronique avec CPX-FVDA-P2 [mA] Typique 20 (de U	EL / SEN)
Distributeurs sans CPX-FVDA-P2 [mA] Typique 6 (de U	VAL)
Distributeurs avec CPX-FVDA-P2 [mA] Typique 22 (de U	VAL)
Consommation interne VABA-S6-1-X2-...-CB2-AL à 24 V DC
Électronique sans CPX-FVDA-P2 [mA] Typique 4 (de U	EL / SEN)
Électronique avec CPX-FVDA-P2 [mA] Typique 6 (de U	EL / SEN)

Données électriques Largeur
	18 mm 26	mm 42 mm	52 mm
Protection contre les chocs électriques
Protection contre les contacts directs et indirects selon EN 60204-1	Par circuit TBTS (très basse tension de sécurité)
Compatibilité électromagnétique
Émission de perturbations CEM → Déclaration de conformité
Immunité aux perturbations CEM

Tab. 76 : Caractéristiques techniques électriques

Alimentation en tension minimale pour la buse venturi VABF

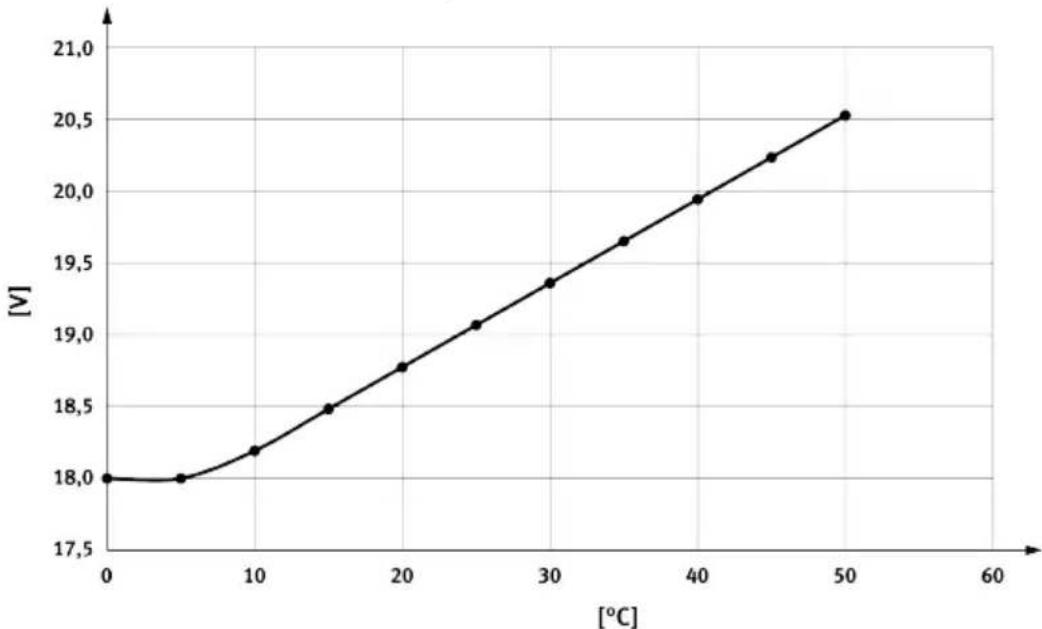

Fig. 65 : Alimentation en tension minimale U _EL / SEN en fonction de la température ambiante

Copyright:

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Allemagne

Phone:

[phone]

Internet:

www.festo.com
