MODE D'EMPLOI CPX-2ZE2DA Festo

Module d'entrée/de sortie CPX-2ZE2DA

Description sommaire

Traduction de la notice originale

8101596

2018-11a

[8101600]

Module d'entrée/sortie CPX-2ZE2DA Français.

Pour toutes les documentations Produits disponibles

→ www.festo.com/pk

1 Usage normal

Le module d'entrée/sortie CPX-2ZE2DA permet une connexion avec le terminal CPX

- le traitement, l'analyse et la génération d'impulsions et de valeurs de mesure

- l'émission de signaux et de tensions.

Le module est destiné à être utilisé dans le domaine industriel. Des mesures d'antiparasitage doivent éventuellement être prises en cas d'utilisation hors d'environnements industriels, par ex. en zones résidentielles, commerciales ou mixtes.

Le module est conçu uniquement pour être utilisé dans des terminaux CPX de Festo et monté dans des machines ou installations d'automatisation et doit être utilisé de la manière suivante :

- dans un état fonctionnel irréprochable,

- dans son état d'origine sans modifications non autorisées (les adaptations décrites dans la présente documentation sont autorisées),

- dans les limites définies pour le produit par ses caractéristiques techniques

(→ Chap. 9).

2 Sécurité

Cette documentation s'adresse exclusivement aux spécialistes des techniques de commande et d'automatisation.

Pour de plus amples informations, se reporter à la description du module

(→ P.BE-CPX-2ZE2DA-...) ainsi qu'à la description du système CPX

(→ P.BE-CPX-SYS-...).

Avertissement

Électrocution

Dommages corporels, sur la machine et sur l'installation.

• Pour l'alimentation électrique, utiliser uniquement des circuits électriques TBTP selon IEC 60204-1 (très basse tension de protection, TBTP).
• Tenir compte des exigences générales de la norme IEC 60204-1 pour les circuits électriques TBTP.
• Utiliser exclusivement des sources de tension qui garantissent une isolation électrique fiable de la tension de service et de la tension sous charge selon IEC 60204-1.
• En principe, raccorder tous les circuits électriques pour les alimentations en tension de service et en tension sous charge U_EL/SEN , U_VAL et U_OUT .

Nota

Charge électrostatique

Endommagement des composants électroniques.

- Avant tous travaux de montage, décharger électrostatiquement le personnel chargé du montage.

Nota

• Tenir compte des consignes et remarques figurant dans la description du module et dans les instructions de montage des composants.
• Mettre le module en service uniquement lorsqu'il est entièrement monté et câblé.

3 Conditions de transport et de stockage

- Lors du transport et du stockage, protéger le produit contre des sollicitations suivantes :

- contraintes mécaniques,

- températures non autorisées,

-humidité,

-atmosphères agressives.

- Stocker et transporter le produit exclusivement dans son emballage d'origine.

4 Éléments de connexion et d'affichage

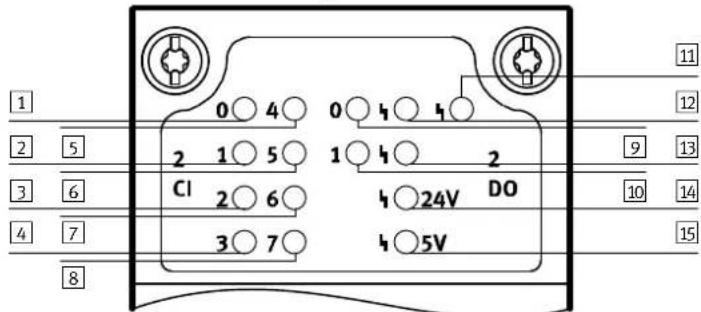

0 4 2 1 5 Cl 2 6 3 7 1 1 2 4 24V DO 4 5V 11 12 9 13 10 14 15 8

État des entrées du canal 0

1Entrée de codeur 1 (verte)
2 Entrée de codeur 2 (verte)
3 Entrée de codeur 3 (verte)
4Entrée numérique DI (verte)

État des entrées du canal 1

5Entrée de codeur 1 (verte)
6Entrée de codeur 2 (verte)
7 Entrée de codeur 3 (verte)
8 Entrée numérique DI (verte)

Fig. 1

État des sorties

9Sortie numérique DO canal 0 (jaune)
10Sortie numérique DO canal 1 (jaune)

Diagnostic

11 Erreur de module (rouge)
12Sortie numérique DO canal 0 (rouge)
13Sortie numérique DO canal 1 (rouge)
14Alimentation du codeur 24 V (rouge)
15Alimentation du codeur 5 V (rouge)

L'affectation représentée ici peut différer dans certains modes de fonctionnement. Pour les détails relatifs aux modes de fonctionnement, se reporter à la description du module.

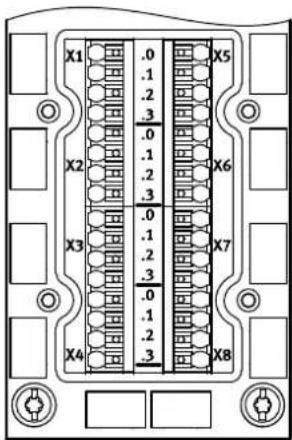

Canal 0 Canal 1
Borne Affectation Borne Affectation
X1.0 Entrée de codeur 1 + X5.0 Entrée de codeur 1 +
	.1			.1		-
	.2	Entrée de codeur 2	+		.2	Entrée de codeur 2
	.3		-		.3
X2.0 Entrée de codeur 3 + X6.0 Entrée de codeur 3 +
	.1		-		.1
	.2 Alimentation du codeur 5 V ^1)		+		.2 Alimentation du codeur 5 V ^1)	+
	.3		-		.3
X3.0 Alimentation du codeur 24 V ^1)			+ X7.0 Alimentation du codeur 24 V ^1)			+
	.1		-		.1
	.2 Alimentation du codeur 24 V pour DI ^1)		+		.2 Alimentation du codeur 24 V pour DI ^1)	+
	.3	Entrée numérique DI			.3	Entrée numérique DI
X4.0 Potentiel de référence pour alimentation du codeur 24 V pour DI			-X8.0 Potentiel de référence pour alimentation du codeur 24 V pour DI			-
	.1	Sortie numérique DO		.1	Sortie numérique DO
	.2	Potentiel de référence pour DO		.2	Potentiel de référence pour DO
	.3	Terre du système (FE)		.3	Terre du système (FE)

1) Protégé contre les surcharges et les courts-circuits

Fig. 3

5 Consignes de montage et d'installation

Avertissement

Électrocution

Dommages corporels, sur la machine et sur l'installation.

- Couper l'alimentation électrique avant de monter ou de démonter le module (risque de dysfonctionnements ou de détérioration).

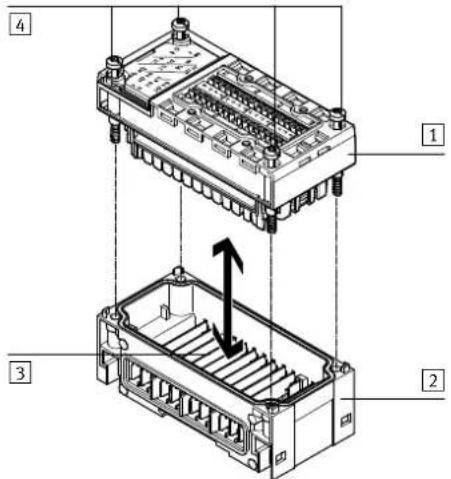

Le module est monté dans un module d'interconnexion du terminal CPX.

4 Vis, couple de serrage : 0,9 ... 1,1 Nm

1 Module

2 Module d'interconnexion

3 Rails conducteurs

Fig. 4

5.1 Démontage

- Desserrer les vis et retirer le module avec précaution.

Nota

Dommage matériel dû à un montage non conforme

- Choisir des vis adaptées au matériel du module d'interconnexion : - matière plastique : Vis auto-taraudeuses - métal : Vis avec filetage métrique. En cas de commande d'un module individuel sans terminal CPX, les deux types de vis sont fournis.

5.2 Montage

1. Vérifier le joint et les plans d'étanchéité.
2. Mettre en place avec précaution le module dans le module d'interconnexion et l'enfoncer jusqu'en butée, tout en maintenant l'alignement.
3. Positionner les vis de manière à utiliser les pas de vis déjà formés.
4. Serrer les vis à la main en diagonale. Couple de serrage : 0,9 ... 1,1 Nm.

5.3 Installation électrique

Spécifications des bornes de raccordement :
- section du conducteur : 0,13 ... 1,5 mm ^2
- dénudage : 5 ... 6 mm.

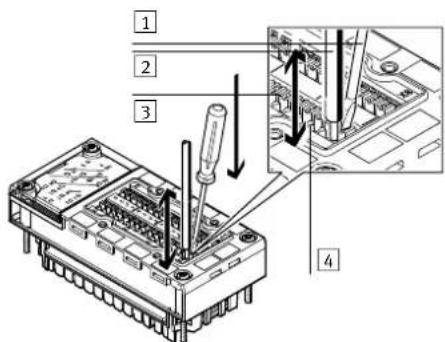

1. Pour déverrouiller la borne, pousser le système de déverrouillage vers le bas à l'aide d'un tournevis.
2. Insérer ou retirer le conducteur.
3. Retirer le tournevis du système de déverrouillage.

1 Tournevis,
lame 2,5 x 0,4 mm
2 Conducteur
3 Déverrouillage de la borne (intérieur)

Fig. 5

4 Ouverture du serre-câble permettant d'insérer les conducteurs (extérieur)
5 Borne de raccordement

Pour atteindre l'indice de protection IP65/IP67, utiliser le cache AK-8KL et le kit de raccords VG-K-M9. Lors de cette opération, respecter les instructions de montage correspondantes.

6 Mise en service et configuration

6.1 Mise en service

1. Contrôler le module et les périphériques.
2. Contrôler le terminal CPX et l'alimentation électrique.
3. Mettre le système complet en service (→ Description du système CPX, → Description du nœud de bus utilisé, → Description du module).

6.2 Configuration

La configuration peut être réalisée à l'aide du Festo Maintenance Tool pour terminaux CPX (CPX-FMT) ou de la commande de niveau supérieur.

Nota

Dysfonctionnement dû à une configuration erronée

Lors de la configuration à l'aide de la commande de niveau supérieur, les possibilités de configuration ne sont pas limitées aux réglages spécifiques au mode de fonctionnement.

- Effectuer exclusivement des configurations décrites dans la description du module.

La configuration créée dans le CPX-FMT peut être exportée en tant que fichier de configuration pour de nombreuses commandes classiques (→ Aide en ligne CPX-FMT).

6.3 Paramétrage

Pour obtenir des informations concernant le paramétrage, le remplacement d'un module et le comportement au démarrage, consulter la description du module.

6.4 Modes de fonctionnement

Le module offre des modes de fonctionnement pour les actions suivantes :

• comptage
• mesure
• définition de position et de vitesse
• émission d'impulsion
• fonctionnement du moteur

7 Diagnostic

En fonction du paramétrage du module, différentes possibilités existent pour le diagnostic et le traitement des erreurs :

Possibilité de diagnostic	Description
Témoins LED Les LED indiquent directement les erreurs de configuration, les défauts matériels, les erreurs sur le bus, etc.
Fonction de diagnostic CPX	Le module signale des incidents spécifiques sous forme de messages d'erreurs (numéros d'erreurs) sur les nœuds de bus CPX ou sur les FEC/CEC CPX.

Fig. 6

Pour les détails relatifs au diagnostic, se reporter à la description du module.

8 Maintenance, réparation, élimination

Le module ne contient pas de pièces d'usure.

• En cas de défaut, remplacer le module.
• Si possible, renvoyer le module défectueux accompagné d'une description de l'erreur et du cas d'utilisation, à des fins d'analyse à Festo.
• Mettre les composants électroniques au rebut par l'intermédiaire d'une société agréée en matière d'élimination des déchets.

9 Caractéristiques techniques

Type CPX-2ZE2DA

Caractéristiques techniques générales	→ DescriptionP.BE-CPX-2ZE2DA-...
Indice de protection selon EN 60529 IP65/IP67
Protection contre les décharges électriques, protection contre tout contact direct ou indirect conformément à la norme IEC 60204-1	grâce à l'utilisation de circuits électriques TBTP(Très Basse Tension de Protection)
Alimentation en tension de service– électronique/capteurs ( U_EL/SEN ) 18 ... 30 V DC
Consommation interne en 24 V– issu de l'alimentation de l'électronique/des capteurs ( U_EL/SEN )	max. 370 mA
Courant de sortie permanent– courant de sortie permanent de la sortie numérique DO	max. 5 A (paramétrable)
Courant nominal permanent– codeur/alimentation du capteur 24 V DC– alimentation du codeur 5 V DC	max. 1 Amax. 1 A
Montage en parallèle de sorties pour augmenter la puissance	non autorisé

Fig. 7
