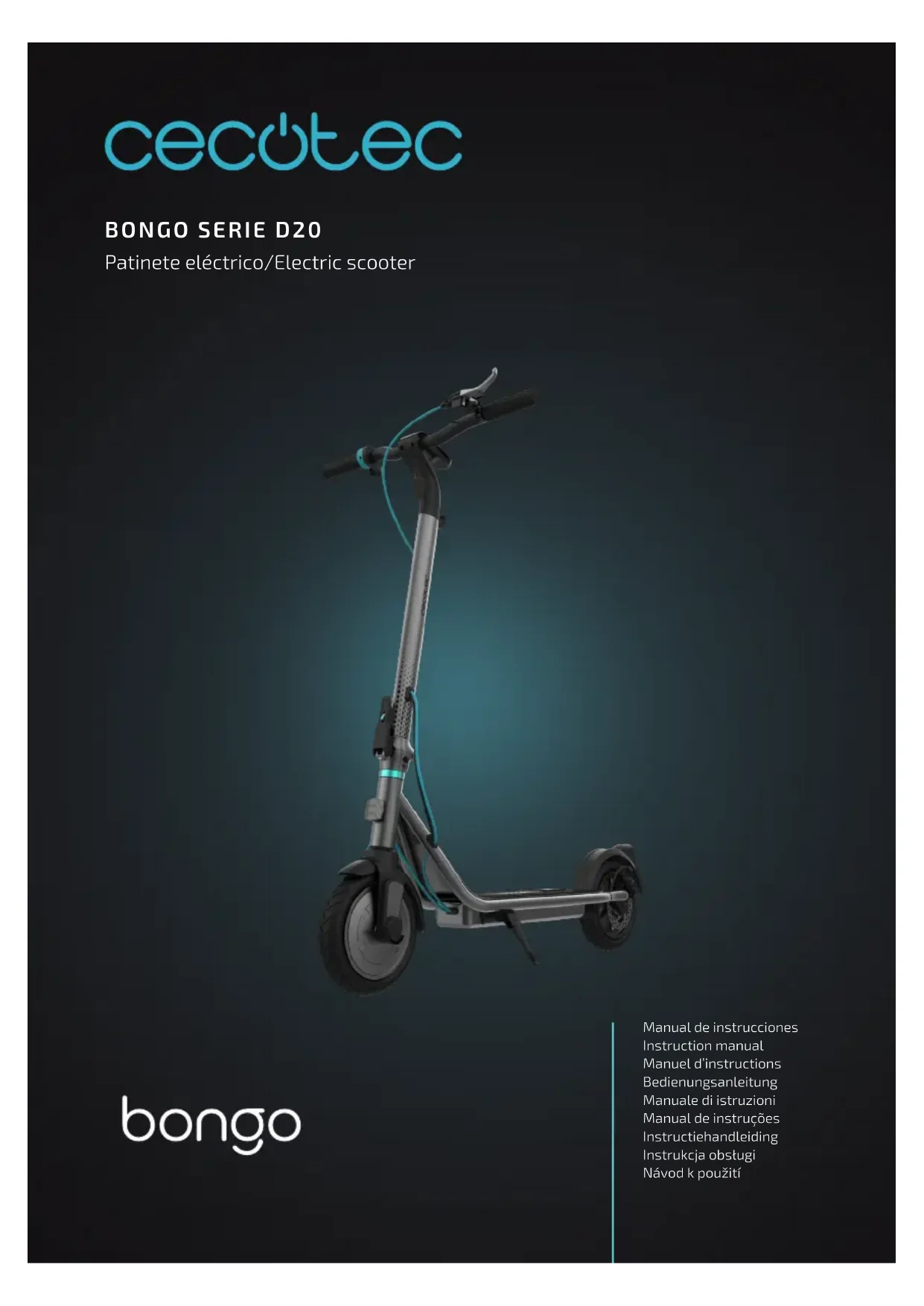

Bongo Serie D20 - Scooter CECOTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scooter électrique (trottinette électrique)
Marque	Cecotec
Modèle	Bongo Serie D20
Dimensions (déplié)	110 x 59 x 118 cm
Dimensions (plié)	110 x 59 x 53,5 cm
Poids	15,75 kg
Poids maximal utilisateur	100 kg
Taille utilisateur	100 à 200 cm
Âge minimum recommandé	16 ans
Autonomie (mode Confort)	Jusqu'à 22 km
Vitesse maximale	20 km/h
Pente maximale	12°
Moteur (puissance max)	500 W
Batterie	Lithium-ion, 36 V, 5 Ah
Temps de charge	4 à 5 heures
Pneus	8,5 pouces, pression 50 PSI (3,4 bar)
Frein	Disque arrière avec buzzer
Éclairage	Phare avant et arrière
Modes de conduite	Piéton (6 km/h), Confort (15 km/h), Sport (20 km/h)
Indice de protection	IPX4
Chargeur	Modèle CP4215, entrée 100-240 V, sortie 42 V 1,5 A
Service après-vente	[phone]

FOIRE AUX QUESTIONS - Bongo Serie D20 CECOTEC

Quelle est l'autonomie réelle de la trottinette ?

L'autonomie maximale est de 22 km en mode Confort avec un poids de 80 kg, batterie pleine, sur sol plat et sans vent. Elle varie selon le mode, le poids et les conditions.

Comment charger la batterie ?

Utilisez uniquement le chargeur fourni (modèle CP4215). Branchez le chargeur sur une prise secteur, puis sur la trottinette. Le temps de charge est de 4 à 5 heures. Chargez après chaque utilisation et avant décharge complète.

Quel est le poids maximum supporté ?

Le poids maximal de l'utilisateur est de 100 kg. La taille doit être comprise entre 100 et 200 cm.

À partir de quel âge peut-on utiliser cette trottinette ?

L'âge minimum recommandé est 16 ans. Les personnes de plus de 16 ans et aux capacités réduites peuvent l'utiliser sous surveillance.

Quels modes de conduite sont disponibles ?

Trois modes : Piéton (6 km/h), Confort (15 km/h) et Sport (20 km/h). Changez de mode en appuyant brièvement sur le bouton d'alimentation.

Que faire en cas de code d'erreur ?

Les codes d'erreur (E0 à E9) indiquent des pannes. Ne tentez pas de réparer vous-même. Contactez le SAV Cecotec au [phone] pour une réparation par un technicien agréé.

Comment entretenir la trottinette ?

Nettoyez avec un chiffon doux, sans eau ni produits corrosifs. Vérifiez régulièrement la pression des pneus (50 PSI), serrez les vis, et inspectez le frein et les roues. Confiez le changement des roues au SAV.

Peut-on utiliser la trottinette sous la pluie ?

Non. Évitez l'eau, les flaques et les surfaces mouillées. L'indice IPX4 protège des éclaboussures, mais la conduite sous la pluie est dangereuse et peut endommager l'appareil.

Comment plier et ranger la trottinette ?

Appuyez sur la plaque bleue pour libérer le levier de pliage, ouvrez-le, abaissez la potence et alignez le crochet avec le trou de fixation. Stockez-la dans un endroit sec entre -10 et 35 °C, et chargez-la au moins une fois par mois.

Que faire si la batterie fuit ?

Ne touchez pas le liquide. Si contact cutané, lavez à l'eau et au savon. Si contact oculaire, rincez abondamment 10 minutes et consultez un médecin. Utilisez des gants et jetez la batterie selon les normes locales.

MODE D'EMPLOI Bongo Serie D20 CECOTEC

Manuel d'instructions

Bedienungsanleitung

1. Avertissements 72
2. Pièces et composants 74
3. Avant utilisation 75
4. Montage de l'appareil 76
5. Fonctionnement 76
6. Nettoyage et entretien 78
7. Codes d'erreur 79
8. Spécifications techniques 79
9. Recyclage des équipements
   électriques et électroniques 81

10. Garantie et SAV 82

11. Copyright 82

12. Déclaration de conformité 82

INHALT

Veuillez lire les instructions suivantes avec attention avant d'utiliser l'appareil. Gardez bien ce manuel pour de futures références ou pour tout nouvel utilisateur.

- Cecotec n'assumera aucune responsabilité découlant d'une mauvaise utilisation du produit ou du non-respect du code de la route et des instructions de ce manuel.

- La trottinette électrique est un appareil de divertissement, cependant, dans certains territoires, elle est autorisée à être utilisée sur la voie publique. Assurez-vous de respecter les règles de circulation locales lorsque vous utilisez la trottinette dans ces situations, car elle sera considérée comme un véhicule. Conduisez de manière civilisée et faites bien attention aux personnes et aux obstacles se trouvant autour pour éviter les accidents.

- Veuillez noter que si vous suivez les instructions et les avertissements de ce manuel, ainsi que les règles de circulation de votre territoire, vous réduirez les risques, mais ne les éviterez pas complètement.

- Veuillez noter qu'à plus grande vitesse, vous aurez besoin de plus de distance pour freiner. N'oubliez pas qu'un freinage brusque peut provoquer des glissades et des chutes.

- Maintenez une distance de sécurité avec les autres personnes et véhicules. Respectez les piétons et laissez-les passer autant que possible. Quand vous vous approchez d'un piéton, ralentissez et restez à droite. Évitez d'effrayer ou de surprendre les piétons. Doublez à gauche chaque fois que possible.

- Portez des protections telles que des casques, des coudières et des genouillères pour prévenir ou réduire les blessures en cas de chute ou d'accident. Le port de chaussures est obligatoire.

• Il est recommandé de vous entraîner avec la trottinette électrique avant de la conduire en public.
• Assurez-vous que vous et les personnes qui utilisent cette trottinette électrique lisent et comprennent ces instructions complètement. Ne laissez personne utiliser cette trottinette électrique si cette personne ne comprend pas son fonctionnement.
• Évitez de sauter par-dessus des obstacles tels que des trottoirs, des marches ou des systèmes d'égouts avec la trottinette électrique. Adaptez la vitesse et la trajectoire à celles d'un piéton pour traverser ces obstacles. Il est recommandé de descendre de la trottinette électrique lorsque ces obstacles deviennent dangereux en raison de leur hauteur, de leur forme ou de leur nature glissante.
• Assurez-vous que les roues ne sont pas abîmées et que tous les composants et parties de la trottinette électrique sont correctement installés avant chaque utilisation. Si vous remarquez que l'une des pièces est desserrée, que vous entendez des bruits étranges ou que la trottinette électrique ne fonctionne pas correctement, cessez immédiatement de l'utiliser et contactez le Service Après-Vente Officiel de Cecotec.
• N'utilisez pas la trottinette électrique d'une manière qui pourrait endommager ou blesser d'autres personnes ou objets.
• La modification de la trottinette n'est permise en aucun cas, cela pourrait altérer son rendement ou abîmer sa structure et provoquer des dommages. N'utilisez pas d'accessoires ou de pièces non approuvés par le fabricant. Ne modifiez pas ou ne transformez pas la trottinette électrique, y compris le tube et le manchon de direction, la potence, le système de pliage et/ou le système de freinage. Toute modification non

autorisée annule la garantie du produit.

• Pour éviter que la trottinette électrique ne s'abîme ou qu'un accident n'arrive, ne l'utilisez pas sous l'eau.
• La trottinette électrique ne doit pas être utilisée par des enfants de moins de 16 ans. Cet appareil peut être utilisé par des enfants de 16 ans et plus s'ils sont surveillés constamment. Veuillez consulter l'ordonnance municipale en vigueur.
• Cet appareil peut être utilisé par des enfants de plus de 16 ans et personnes aux capacités physiques, mentales ou sensorielles réduites, ou sans expérience ni connaissances si elles sont surveillées et/ou ont reçu les informations nécessaires à l'utilisation correcte de l'appareil et qu'elles ont bien compris les risques qu'il implique. Ne laissez pas les enfants jouer avec l'appareil.
• Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec le produit. Une surveillance stricte est nécessaire si la trottinette électrique est utilisée par ou à côté des enfants.
• Ne modifiez pas le système de freinage, cela pourrait réduire votre sécurité.
• Assurez-vous que le voltage du réseau coïncide avec le voltage spécifié sur le marquage du produit et que la prise possède une connexion à terre avant de charger l'appareil.
• Inspectez régulièrement le câble du chargeur et son boîtier pour rechercher des dommages visibles. N'utilisez pas la trottinette électrique si le câble du chargeur, la fiche ou la structure sont endommagés, fonctionnent mal ou s'ils sont tombés et contactez le Service d'Assistance Technique officiel de Cecotec. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial qui sera fourni par le Service d'Assistance Technique officiel de Cecotec afin d'éviter tout danger. Le câble d'alimentation

doit être jeté.

• Lorsque vous voulez débrancher le chargeur, tirez sur la fiche et ne tirez pas sur le câble. Ne touchez pas la prise ou la trottinette électrique avec les mains mouillées.
• Veuillez noter que le changement des roues est un processus compliqué et qu'il est recommandé de le confier à un personnel autorisé ou au Service Assistance Technique officiel de Cecotec. Les dommages causés par une mauvaise utilisation ne seront pas couverts par la garantie.
• Vérifiez la pression des roues avant chaque utilisation. Veuillez noter qu'une basse pression peut réduire la durée de vie utile de la batterie.
• N'utilisez cette trottinette électrique qu'avec l'unité d'alimentation fournie avec la trottinette électrique ou avec les batteries originales de Cecotec compatibles avec ce modèle.
• AVERTISSEMENT : pour charger la batterie, utilisez uniquement l'unité d'alimentation fournie avec l'appareil, avec référence CP4215.
• Il est recommandé de charger la batterie après chaque utilisation et avant qu'elle ne soit complètement déchargée.
• AVERTISSEMENT ! Gardez l'emballage en plastique hors de portée des enfants pour éviter tout risque d'asphyxie.

Instructions de sécurité de la batterie

• Cette trottinette électrique comprend une batterie au lithium-ion.
• Débranchez toujours la batterie du chargeur avant de conduire la trottinette électrique et avant de la plier ou de

la déplier.

• Rechargez la batterie à une température ambiante entre 0 °C et 35 °C pour que la trottinette fonctionne efficacement.
• Ne brûlez ni n'exposez les batteries à des températures élevées, elles pourraient exploser.
• La batterie peut présenter des fuites dans des conditions extrêmes. Si la batterie goutte, ne touchez pas le liquide.

Si le liquide entre en contact avec la peau, lavez-la immédiatement avec de l'eau et du savon. Si le liquide entre en contact avec les yeux, lavez-les immédiatement avec de l'eau propre en abondance pendant 10 minutes minimum puis consultez votre médecin. Utilisez des gants pour manipuler la batterie et jetez-la immédiatement selon les normes locales.

• Évitez le contact entre la batterie et les petits objets métalliques comme des clips, pièces, clés, vis ou clous.
• Ne modifiez pas la batterie de quelque manière qu'elle soit.
• La batterie doit être retirée pour être éliminée en toute sécurité.
• L'ingestion des batteries peut provoquer des brûlures, la perforation des tissus mous et même la mort. L'ingestion de la batterie peut causer de graves brûlures dans les deux heures suivant l'ingestion.
• En cas d'ingestion de batteries, consultez immédiatement un médecin.
• Les batteries non rechargeables ne doivent pas être rechargées.
• Les bornes d'alimentation de la batterie ne doivent pas être court-circuitées.
• Si l'appareil doit être stocké pendant une longue période, il est conseillé de retirer la batterie.
• La batterie doit être insérée dans la bonne position. Faites

attention à la polarité lorsque vous allez la remplacer (+/-). SICHERHEITSHINWEISE

Vous devez lire et respecter les consignes de sécurité de ce manuel avant de conduire la trottinette électrique. Utilisez des éléments de sécurité homologués comme un casque ou des genouillères. Ce produit est destiné à être utilisé comme un véhicule de mobilité personnelle dans le but de transporter une seule personne dans un lieu public ou privé.

Img. 2

N'utilisez pas la trottinette s'il pleut.

Img. 3

La trottinette ne peut pas être utilisée par plus d'une personne à la fois.

Img. 4

Les personnes de moins de 16 ans ne peuvent pas utiliser ce produit. Veuillez consulter l'ordonnance municipale en vigueur. Veuillez prendre en considération les indications de votre corps, il est recommandé de consulter votre médecin si vous avez une condition physique ou de santé défavorable qui pourrait poser un risque pour la sécurité ou empêcher l'utilisation correcte de la trottinette électrique.

Img. 5

Poids maximal autorisé : 100 kg.

Taille maximale autorisée : jusqu'à 2 mètres.

Img. 6

Ne conduisez pas la trottinette électrique si vous avez consommé des boissons alcoolisées, des drogues ou des médicaments qui ne sont pas compatibles avec la conduite.

Img. 7

N'utilisez pas de téléphone et n'écoutez pas de musique lorsque vous conduisez la trottinette électrique.

Img. 8

Faites bien attention à la conduite lorsqu'il y a du sable, des flaques d'eau, de la boue, du verglas, de la neige ou des escaliers et lorsqu'il fait sombre ou que le sol est mouillé. Ne touchez pas le disque de frein dans des conditions de faible luminosité ou après utilisation, car il peut être chaud.

Img. 9

N'utilisez pas la trottinette dans des endroits dangereux où il pourrait y avoir des substances inflammables ou explosives, liquides ou saleté.

FRANÇAIS

Img. 10

Cette trottinette électrique n'a pas été conçue pour être conduite sur route interurbaine ni autoroute. Consultez la législation en vigueur dans votre ville quant aux endroits qui autorisent la circulation à trottinette.

Img. 11

Ne placez pas d'objets lourds sur le guidon. Toute charge fixée au guidon pourrait affecter la stabilité de la trottinette électrique.

Img. 12

Évitez de monter ou descendre des escaliers avec la trottinette électrique.

Img. 13

Circulez toujours avec les deux mains sur le guidon.

Img. 14

Ne conduisez pas la trottinette électrique avec un seul pied.

Img. 15

N'appuyez pas sur l'accélérateur lorsque vous marchez à côté de la trottinette.

Img. 16

Notez que la distance de freinage sera supérieure dans les flaques d'eau, sur les surfaces mouillées et/ou dans des conditions météorologiques humides. La trottinette électrique est destinée à être utilisée sur des surfaces plates, horizontales et sèches.

Img. 17

Faites attention à votre tête si vous passez par des endroits possédant un toit, comme une porte.

Img. 18

Lorsque vous circulez à vitesse élevée, ne tournez pas brusquement le guidon.

Img. 19

Ne circulez pas à vitesses élevées sur des obstacles comme des marches, des bords, des cassis...

Img. 20

Ne choquez pas contre des obstacles avec les roues.

FRANÇAIS

Img. 21

Ne touchez pas le moteur immédiatement après avoir conduit, sa température pourrait être très élevée.

- AVERTISSEMENT ! Effectuez régulièrement des contrôles visuels des composants ou des pièces sujets à l'usure, tels que le châssis, la fourche, les pneus, les freins, etc. Cela vous permettra de détecter les fissures ou les dommages dans les zones fortement exposées qui peuvent indiquer que la durée de vie du composant a été dépassée et qu'il doit être remplacé. En effectuant un entretien régulier de la trottinette électrique et de ses composants, vous prolongerez sa durée de vie. Vérifiez périodiquement le serrage des pièces vissées, notamment les axes des roues, le système de pliage, le système de direction et le système de freinage.

• Demandez à votre vendeur de vous orienter vers un organisme de formation approprié.
• Évitez les zones de circulation intense ou surpeuplées et anticipez votre trajectoire et votre vitesse en respectant le code de la route, celui de la chaussée et de ses usagers les plus vulnérables.
• Prévenez de votre présence à l'approche d'un piéton ou d'un cycliste et lorsque vous n'êtes pas vu et/ou entendu. N'oubliez pas de traverser les zones protégées à pied et, dans toutes les situations, faites attention à vous et aux autres. Retirez les parties tranchantes qui ont pu être causées par l'utilisation de la trottinette électrique.
• Ne modifiez pas l'utilisation de la trottinette électrique. Cette trottinette électrique n'est pas conçue pour la pratique des acrobaties aériennes.

2. PIÈCES ET COMPOSANTS

Img. 22

1. Accélérateur
2. Écran
3. Frein avec buzzer
4. Poignées
5. Guidon
6. Lumière frontale
7. Potence
8. Système de pliage
9. Garde-boue avant
10. Roue avant/Moteur
11. Repose-pieds
12. Phare arrière
13. Garde-boue arrière
14. Disque de frein arrière

15. Béquille

Img. 23

1. Lumière
2. Mode de conduite
3. Témoin de vitesse
4. Mode de configuration
5. Système de blocage
6. Capteur de température
7. Trip ou ODO
8. Distance
9. Unités de vitesse
10. Warning
11. Niveau de la batterie
12. Mode piéton
13. Frein avec buzzer
14. Bouton de fonction
15. Bouton de puissance
16. Accélérateur
17. Écran

NOTE :

Les graphiques de ce manuel sont des représentations schématiques et peuvent ne pas correspondre exactement à ceux du produit.

3. AVANT UTILISATION

• Cette trottinette possède un emballage conçu pour le protéger pendant son transport. Sortez la trottinette de sa boîte et retirez tout le matériel qui compose l'emballage. Rangez la boîte d'origine et le reste des éléments provenant de l'emballage dans un endroit sûr pour éviter d'endommager l'équipement si vous devez le transporter à l'avenir. Si vous devez vous défaire de l'emballage d'origine, assurez-vous de recycler tous les éléments correctement.
• Assurez-vous que toutes les pièces et les composants sont inclus et en bon état. S'il manque une pièce, une partie, un accessoire ou que l'appareil ou ses accessoires ne sont pas en bon état, veuillez contacter le Service Après-Vente Officiel de Cecotec.

Contenu de la boîte :

Img. 24

1. Trottinette électrique Bongo Série D20

FRANÇAIS

1. Chargeur
2. 1 Clé Allen
3. 1 jeu de vis Allen
4. Manuel d'instructions

4. MONTAGE DE L'APPAREIL

Comment la déplier

1. Séparez la potence du support de fixation et tirez la potence vers le haut..
2. Relevez la potence et mettez le levier de pliage en position fermée pour fixer la potence en position.
3. Ajustez le frein avec une clé Allen.

Plier. Img. 25

1. Appuyez sur la plaque bleue pour libérer le levier de pliage.
2. Ouvrez le levier de pliage.
3. Abaissez le levier de pliage puis la potence.
4. Alignez le crochet de fermeture avec avec le trou du support de fixation.

Montage du guidon

1. Connectez le câble de connexion mâle du guidon au câble femelle de la potence. Assurez-vous que le port mâle et le port femelle sont correctement alignés.
2. Insérez le guidon dans le haut de la potence et vissez-le en place.

Avertissement

Faites attention à ne pas abîmer le câble pendant cette opération.

Vérification des vis

Certaines des vis de la trottinette peuvent être desserrées pendant la livraison. Veuillez vérifier toutes les vis et les serrer avant d'utiliser la trottinette.

5. FONCTIONNEMENT

5.1. Démarrage et conduite. Img. 23

1. Appuyez sur le bouton de la puissance pendant 2 secondes.
2. Montez sur le repose-pied avec un pied et avec l'autre poussez pour commencer à rouler.
3. Placez les deux pieds sur la plateforme.
4. Appuyez sur la gâchette d'accélération avec la main droite. Le moteur électrique donnera de la puissance lorsque la vitesse de la trottinette sera de 3 km/h ou plus.

5. Appuyez sur la gâchette d'accélération pour augmenter la vitesse.

6. Appuyez sur le frein pour arrêter ou pour décélérer.

7. Descendez de la trottinette électrique uniquement lorsque vous conduisez à vitesse basse ou lorsque vous êtes à l'arrêt.
8. Dépliez la béquille (15, Img. 22) pour garer votre trottinette électrique lorsqu'elle n'est pas utilisée.

5.2 Modes de conduite. Img. 23

Panneau de contrôle

Bouton de puissance :

• Appuyez longtemps : pour allumer ou éteindre la trottinette.

• Appuyez brièvement : pour changer entre les modes suivants :

• Mode PIÉTON : le témoin de mode sur l'écran montre une personne qui marche. Avec ce mode, la trottinette peut atteindre 6 km/h. Le phare arrière clignote lorsque vous conduisez dans ce mode.

• Mode CONFORT : avec ce mode, la trottinette peut atteindre 15 km/h.
• Mode SPORT : le témoin de mode sur l'écran affichera un « S » blanc. Avec ce mode, la trottinette peut atteindre 20 km/h.

NOTE : modes de conduite mesurés avec un poids de 80 kg, une batterie complètement chargée, une surface plane, sans vent et avec une température ambiante d'environ 25 °C.

Bouton de fonction :

• Appuyez brièvement : pour allumer ou éteindre les lumières de la trottinette.
• Appuyez longuement (3 secondes) : pour entrer dans le menu de configuration.

5.3 Menu de configuration

Une fois dans le menu de configuration, appuyez sur le bouton d'alimentation pour changer entre P0, P1, R0 et R1.

Appuyez sur le bouton de fonction pour naviguer entre les différentes fonctions de configuration (P0 et P1). Accédez à la fonction souhaitée en appuyant sur le bouton de puissance et alternez entre 0 et 1 en appuyant sur le bouton de fonction. Sélectionnez la configuration souhaitée en appuyant sur le bouton de puissance. Pour revenir à l'écran initial, attendez quelques secondes sans appuyer sur aucun bouton. Les différentes fonctions de configuration sont les suivantes :

1. P0 - Unités de mesure : sélection de km/h (0) ou mph (1). La vitesse peut être mesurée en kilomètres par heure (0) ou en miles par heure (1).
2. P1 - Mesure de la distance totale du trajet (ODO) ou du trajet actuel (TRIP).

FRANÇAIS

5.4 Utilisation des pneus

• Pour un correct fonctionnement de la trottinette électrique, assurez-vous de vérifier et de toujours maintenir une correcte pression des pneus.
• La pression optimale des pneus est de 50 PSI / 3,4 bars / 344 kPa.
• Il est recommandé de vérifier périodiquement les pneus pour vous assurer que la pression se maintienne bien dans les valeurs recommandées et pour obtenir une conduite plus efficace.
• Pendant la vie utile de ce type de pneus, il est recommandé d'utiliser des gels de thermoscellage pour prévenir les éclatements et maintenir leur efficacité.

6. NETTOYAGE ET ENTRETIEN

• Assurez-vous que l'appareil soit bien éteint et débranché de la prise de courant avant de le nettoyer ou de le réparer.
• Utilisez un chiffon doux pour nettoyer la partie extérieure de la trottinette électrique.
• N'utilisez pas de produits contenant du benzène, de l'alcool ou de produits corrosifs ou abrasifs pour nettoyer la trottinette électrique.
• Ne submergez jamais l'appareil dans de l'eau ni dans aucun autre liquide pour le nettoyer, cela pourrait abîmer les parties électroniques.
• N'utilisez pas de l'eau à pression pour nettoyer la trottinette électrique.
• N'essayez pas de réparer la trottinette électrique vous-même. Si l'appareil ne fonctionne pas, veuillez contacter le Service Après-Vente Officiel de Cecotec.
• Les écrous auto-taraudeurs et autres fixations peuvent perdre leur efficacité et nécessiter un resserrage.

Disque de frein

Vous devez vérifier que le disque de frein est en parfait état, aligné avec la pince de frein. Pour faciliter ce réglage, une clé Allen est incluse. Les plaquettes de frein sont consommables et doivent être remplacées à la fin de leur vie utile.

Stockage

• Assurez-vous que le produit soit bien chargé avant de le ranger pour une longue période. Chargez-le au moins une fois par mois.
• Chargez-le uniquement dans des pièces où la température soit comprise entre 0 °C et 35 °C. Rangez-le dans un endroit où la température soit comprise entre -10 °C et 35 °C.
• Ne rangez pas la trottinette en extérieur. Rangez-la dans un lieu sec et sécurisé. Recouvrez-la pour la protéger de la saleté si nécessaire.

Extraction de la batterie

Pour retirer correctement la batterie pour la réparer ou la recycler plus tard, vous devez retirer les vis situées sur la partie inférieure, du côté opposé au repose-pieds de la trottinette.

7. CODES D'ERREUR

Si la trottinette affiche l'un des codes d'erreur suivants, vous ne devez pas essayer de démonter ou de réparer la trottinette vous-même. Les réparations effectuées par des personnes inexpérimentées peuvent entraîner des blessures ou des mauvais fonctionnements. Veuillez contacter le Service Après-Vente Officiel de Cecotec. La réparation doit être effectuée par un technicien autorisé et seules des pièces de rechange originales doivent être utilisées.

E0 : Protection contre la surchauffe
E1 : Panne de moteur
E2 : Défaut de phase du moteur
E3 : Panne de frein
E4 : Erreur au niveau de l'accélérateur
E5 : Protection contre la basse tension
E6 : Défaut de communication entre le contrôleur et l'écran
E7 : Protection contre les surtensions
E8 : Signal de commande du moteur
E9 : Défaut de blocage du moteur

8. SPÉCIFICATIONS TECHNIQUES

Référence : 07104
Produit : Trottinette électrique Série D20
Caractéristiques Unités à mesurer Spécifications
Dimensions Pliée 110x59 x53,5 cm
	Dépliée 110 x 59 x 118 cm (1)
Poids Poids de la trottinette électrique 15,75 kg
Conditions d'utilisation	Poids max. 100 kg
	Hauteur min-max 100-200 cm
	Tranche d'âge > 16 ans (2)

FRANÇAIS

Spécifications techniques	Autonomie Jusqu'à 22 km (3)
	Vitesse maximale 20 km/h
	Inclinaison maximale 12°
	Température de fonctionnement -10/40 °C
	Température de stockage 10°C - 25°C
	Degré de protection IP IPX4
Moteur Puissance maximale 500 W
Batterie Type-modèle L	-18650 10S2P
	Temps de charge 4-5 heures
	Capacité nominale 5 Ah
	Tension nominale 36 V
	Tension de charge maximale	42 V
	Courant de charge maximale	1,25 A (cellule)- 2 A (batterie)
Pneus	Pneu	8,5"
Chargeur	Modèle	CP4215
	Entrée	100-240 V 50/60 Hz 3 A
	Sortie	42V DC, 1.5A
	Protection	IP 20; T= 0- 40°C; Class II
Modes de conduite et d'autonomie (4)	PIÉTON 33 km
	CONFORT 22 km
	SPORT 17 km

• (1) Hauteur du sol jusqu'à la partie supérieure du guidon.
• (2) Veuillez consulter l'ordonnance municipale en vigueur.
• (3) Autonomie mesurée avec un poids de 80 kg, une batterie complètement chargée, en mode Confort sur une surface plane, sans vent et avec une température ambiante d'environ 25 °C.
• (4) Modes de conduite mesurés avec un poids de 80 kg, une batterie complètement chargée, sur une surface plane, sans vent et avec une température ambiante d'environ 25 °C.
• La valeur totale de la vibration exposée du système main-bras ne dépasse pas 2,5 m/s 2
• L'accélération pondérée à laquelle est soumis l'ensemble de l'unité ne dépasse pas 0,5 m/s2 ^2 .
• Le niveau de pression acoustique d'émission pondéré A aux postes de travail est inférieur ou égal à 70 dB.

Les spécifications techniques peuvent être modifiées sans notification préalable afin d'améliorer la qualité du produit.

Produit fabriqué en Chine I Conçu en Espagne

9. RECYCLAGE DES ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES

Ce symbole indique que, conformément à la réglementation en vigueur, le produit et/ou la batterie doit être éliminés séparément des déchets municipaux. Lorsque ce produit atteint la fin de sa vie utile, vous devez retirer les piles ou batteries et les apporter à un point de collecte désigné par les autorités locales.

Pour obtenir des informations détaillées sur la manière la plus adéquate de vous défaire de vos appareils électriques et électroniques et/ou des

batteries correspondantes, vous devez contacter les autorités locales.

Le respect des directives susmentionnées contribuera à la protection de l'environnement.

FRANÇAIS

0. GARANTIE ET SAV

Cecotec est responsable envers l'utilisateur final ou le consommateur de tout défaut de conformité existant au moment de la livraison du produit dans les termes, conditions et délais établis par la réglementation

applicable.

Il est recommandé que les réparations soient effectuées par du personnel qualifié.

Si vous détectez un incident ou un problème avec le produit, vous devez contacter le Service Après-Vente Officiel de Cecotec au [phone].

11. COPYRIGHT

Les droits de propriété intellectuelle des textes de ce manuel appartiennent à CECOTEC INNOVACIONES, S.L. Tous droits réservés. Le contenu de cette publication ne peut être, en totalité ou en partie, reproduit, stocké dans un système de récupération de données, transmis ou distribué par quelque moyen que ce soit (électronique, mécanique, photocopie, enregistrement ou similaire) sans l'autorisation préalable de CECOTEC INNOVACIONES, S.L.

12. DÉCLARATION DE CONFORMITÉ

DESCRIPTION : Trottinette électrique

IDENTIFICATION DE LA MACHINE : Bongo Série D20

FONCTION : Véhicule électrique avec moteur

MODÈLE: 07104

Cecotec certifie que le produit décrit a été conçu, fabriqué et testé et qu'il est conforme à toutes les dispositions applicables.

DIRECTIVES DE L'UE APPLIQUÉES

• Directive sur les machines 2006/42/CE.
• Directive 2011/65/UE et Directive Déléguée 2015/863 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
• Directive 2014/53/UE relative à l'harmonisation des législations des États membres concernant la commercialisation des équipements radioélectriques.

NORMES HARMONISÉES APPLIQUÉES :

• EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:2021
• EN 17128:2020
• EN ISO 12100:2010
• EN IEC 61000-6-3:2007 +A1:2011 +AC:2012
• EN IEC 61000-6-1:2019
• EN IEC 61000-3-2:2019
• EN 61000-3-3:2013+A1:2019
• EN 62321:2009

DEUTSCH

1. WARNUNGEN

Abb. 1
