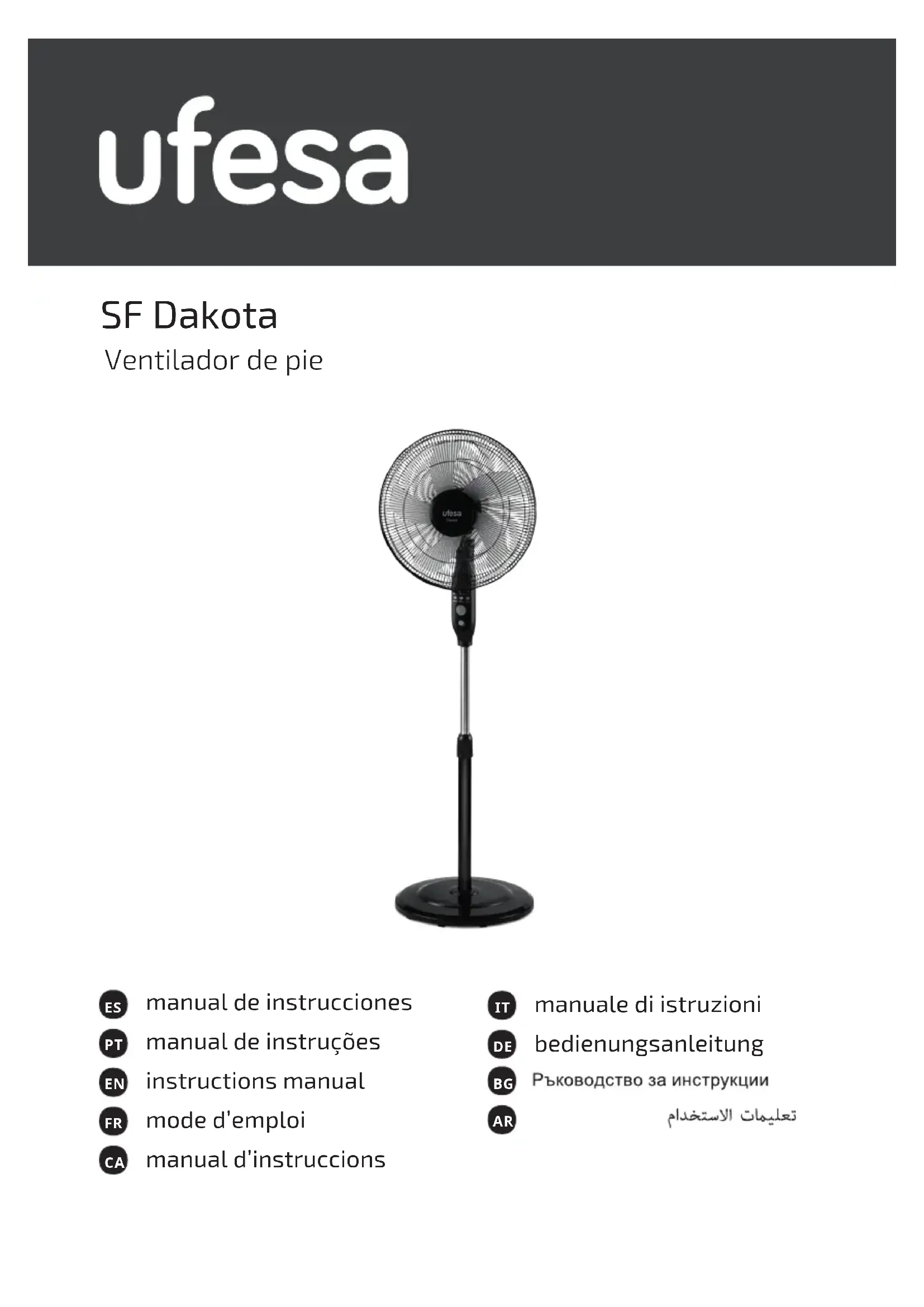

Dakota - Ventilateur UFESA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Ufesa
Modèle	Dakota
Alimentation	220-240 V ~ 50 Hz
Puissance absorbée	43,1 W
Débit d'air maximum	48,9 m³/min
Vitesse d'air maximum	2,7 m/s
Niveau sonore	60 dB(A)
Consommation en veille	0,5 W
Nombre de vitesses	3 (basse, moyenne, grande)
Modes de fonctionnement	Normal, Silence, Naturel
Minuterie	De 0,5 à 7,5 heures
Oscillation	Oui (droite-gauche)
Inclinaison	Réglable manuellement
Télécommande	Oui (piles AAA)
Panneau de commande	Sur pied avec voyants LED
Hauteur réglable	Oui (tige télescopique)
Matériau principal	Plastique et métal
Poids	Environ 4,5 kg
Dimensions (environ)	35 x 35 x 120 cm
Nettoyage	Chiffon doux humide, ne pas immerger
Sécurité	Grille de protection, arrêt automatique si basculement non spécifié
Pièces détachées	Pale, grilles, écrous, télécommande disponibles
Garantie	Conforme à la législation en vigueur

FOIRE AUX QUESTIONS - Dakota UFESA

Comment assembler le ventilateur Ufesa Dakota ?

Assemblez d'abord le socle en fixant la colonne avec la vis fournie. Ensuite, montez la grille arrière sur le moteur, puis insérez la pale sur l'axe et fixez-la avec le capuchon. Enfin, placez la grille avant et serrez la bague de fixation. Consultez le manuel pour plus de détails.

Comment utiliser la télécommande ?

Insérez deux piles AAA dans la télécommande en respectant la polarité. Utilisez les boutons pour allumer/éteindre, régler la vitesse, choisir le mode (Normal, Silence, Naturel), programmer la minuterie et activer l'oscillation.

Quels sont les modes de ventilation disponibles ?

Trois modes : Normal (ventilation constante), Silence (ventilation constante et silencieuse), et Naturel (ventilation intermittente simulant une brise naturelle).

Comment régler la minuterie ?

Appuyez sur le bouton TIMER (D) du panneau ou de la télécommande pour faire défiler les durées : 0,5 h, 1 h, 2 h, 4 h, etc. La durée totale s'affiche par les voyants. Le ventilateur s'éteint automatiquement à la fin.

Comment nettoyer le ventilateur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon doux légèrement humide. N'immergez aucune partie dans l'eau et n'utilisez pas de produits abrasifs. Nettoyez régulièrement les grilles pour éviter l'accumulation de poussière.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez que la fiche est bien branchée et que la prise fonctionne. Assurez-vous que les piles de la télécommande sont neuves. Si le problème persiste, contactez un service technique agréé.

Le ventilateur fait du bruit, que faire ?

Vérifiez que la pale est correctement fixée et qu'il n'y a pas d'obstruction dans la grille. Assurez-vous que le ventilateur est sur une surface stable. Si le bruit persiste, il peut s'agir d'un problème moteur ; consultez un professionnel.

Comment régler l'inclinaison du ventilateur ?

Desserrez la vis à collerette située à l'arrière du moteur, inclinez l'ensemble moteur à l'angle désiré, puis resserrez la vis. Cela permet d'orienter le flux d'air vers le haut ou le bas.

Puis utiliser le ventilateur à l'extérieur ?

Non, ce ventilateur est conçu pour un usage domestique en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ou à des températures extrêmes.

Comment recycler le ventilateur en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un point de collecte DEEE (déchets d'équipements électriques et électroniques) ou en déchèterie. Retirez les piles avant le recyclage.

MODE D'EMPLOI Dakota UFESA

CA manual d'instruccions

1. Grille avant
2. Anneau de fixation des hélices
3. Hélice
4. Ecrou de fixation grille arrière
5. Grille arrière
6. Axe moteur
7. Cache moteur
8. Ecrou de blocage des grilles
9. Anneau de la grille
10. Tableau de contrôle
11. Vis de fixation du corps à la tige
12. Prise
13. Tige ajustable
14. Ecrou de fixation de la tige ajustable
15. Tige principale
16. Base ronde
17. Joint
18. Vis fixe

PANNEAU DE COMMANDE ET TÉLÉCOMMANDE

A. Alimentation
B. Bouton de vitesse
C. Bouton de mode
D. Bouton de la minuterie
E. Bouton d'oscillation
F. Indicateur de mode naturel
G voyants de vitesse (basse-moy-grande)
H. Voyants de durée 05-1-2-4 h

CONSIGNES DE SÉCURITÉ

Cet appareil peut être Utilisé par des enfants de 8 ans ou plus et des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissance uniquement sous surveillance ou après leur avoir expliqué comment utiliser l'appareil de façon sûre et après s'être assuré qu'ils sont conscients des risques encourus en cas de mauvaise utilisation. Ne laissez pas les enfants jouer avec l'appareil. Ne laissez pas les enfants réaliser le nettoyage et l'entretien de l'appareil sans surveillance.

Lorsque le cordon d'alimentation est abîmé, il doit être remplacé par le fabricant, un de ses agents de service ou toutes personnes qualifiées afin d'éviter tout risque. Il est nécessaire de débrancher l'appareil avant le montage, le dérnontage et le nettoyage. Cet appareil est conçu pour être utilisé à une altitude maximale de 2000 m au-dessus du niveau de la mer.

AVERTISSEMENTS IMPORTANTS

Cet appareil est conçu exclusivement pour un usage domestique pour la ventilation des pièces : ne pas l'utiliser à d'autres fins. Toute autre utilisation doit être considérée comme incorrecte et dangereuse. Le fabricant ne sera pas tenu responsable de tout dommage découlant d'une utilisation inappropriée, incorrecte et irresponsable et/ ou de réparations faites par des techniciens non qualifiés. Ne pas insérer les doigts ou tout autre objet dans la grille de protection du ventilateur, L'appareil doit être conservé hors de portée des enfants. Ne pas utiliser l'appareil s'il ne fonctionne pas correctement, ou s'il semble être endommagé ; en cas de doutes, l'apporter chez un technicien professionnel qualifié. Ne pas déplacer l'appareil en marche. Lorsque l'appareil n'est pas utilisé débrancher la fiche de la prise de courant. Ne pas toucher l'appareil avec les mains ou les pieds mouillés. Ne pas trainer l'appareil par le câble pour le déplacer. Ne pas tirer le câble ou l'appareil lui-même pour retirer la fiche de la prise de courant.

Pour nettoyer l'appareil, suivre les instructions de la section du manuel dédiée au netto-24

yage et à l'entretien.

B&B TRENDS S.L. décline toute responsabilité concernant les dommages pouvant être occasionnés à des personnes des animaux ou des objets suite au non-respect des avertissements précédents.

INSTALLATION

• Après avoir retiré l'emballage, vérifier l'état de l'appareil, en cas de doute, ne pas l'utiliser et consulter un technicien professionnel qualifié. L'emballage (sacs plastiques, polystyrène, dispositifs etc.) doit être conservé hors de portée des enfants, car il représente une source potentielle de danger et il doit être éliminé dans les conteneurs spécifiques appropriés pour le tri sélectif. Avertissements : toute étiquette ou brochure apposée sur la grille doit être retirée avant d'utiliser l'appareil.
• Avant de connecter l'appareil, vérifier que les valeurs de tension indiquées sur la plaque signalétique correspondent à celles de l'alimentation électrique. Si la prise de courant et l'appareil ne sont pas compatibles, faire changer la fiche par un technicien professionnel qualifié par une qui le soit. Il vérifiera que la partie du câble de la fiche est adaptée à la puissance utilisée par l'appareil. En général l'utilisation d'adaptateurs ou de rallonges n'est pas conseillée • si cela s'avère nécessaire, ils doivent être conformes aux règlementations de sécurité et leur ampérage ne doit pas être inférieur au maximum de l'appareil.
• Avant chaque utilisation vérifier que l'appareil est en bon état et que le cordon d'alimentation n'est pas endommagé : en cas de doute, vérifier avec un technicien professionnel qualifié.
• La prise doit être aisément accessible afin de pouvoir débrancher facilement l'appareil en cas d'urgence.
  • Eloigner l'appareil de
• sources de chaleur (ex : flammes nues, cuisinières à gaz, etc.), réservoirs de liquides (ex : éviers, etc,) pour éviter qu'il n'y tombe ou que de l'eau ne l'éclabousse (distance minimum de 2 mètres), tissus (rideaux, etc) ou matériaux lâches, qui peuvent obstruer la grille de ventilation ; de plus, vérifier que la partie avant est exempte de matériaux volatiles (poussières, etc.).
• La surface de support doit être stable, plate et régulière (pour que l'appareil ne bascule pas)

MONTAGE

Avertissement : le ventilateur ne doit être utilisé que s'il est totalement et correctement monté, c'est à-dire s'il est complet, avec son socle et sa grille.

Avertissement : toujours débrancher l'appareil de la prise de courant avant le montage. En cas de doute, faire réaliser et vérifier l'opération par un technicien qualifié.

MONTAGE DU SOCLE

• Mettre la colonne en place sur le socle et la fixer à l'aide de la vis « L » avec une rondelle tout en engageant le contrepoids.
• S'assurer que la colonne, le socle et le contrepoids sont solidement accouplés.
• Desserrer le collier de réglage de la hauteur en haut du tube intérieur. Retirer le tube intérieur du tube extérieur pour régler le tube à la hauteur souhaitée et serrer le collier.

- Si nécessaire desserrer légèrement la vis de réglage en tournant dans le sens inverse d'une montre. Faire glisser le boîtier de commande vers le bas sur le tube intérieur et serrer le vis de réglage. S'assurer que la vis de réglage est solidement fixée.

MONTAGE DE LA PALE ET DE LA GRILLE

• Dévisser l'écrou de montage en plastique de l'avant du carter du moteur en le faisant tourner dans le sens inverse des aiguilles d'une montre.
• Positionner la grille arrière contre l'avant du carter du moteur avec la poignée le plus vers le haut possible en s'assurant que les chevilles de positionnement sont correctement engagées dans les orifices de la grille arrière.
• Serrer l'écrou de montage de la grille arrière dans le sens des aiguilles d'une montre. NE PAS LE SERRER EXCESSIVEMENT.
• Pousser la pale du ventilateur sur l'arbre du moteur en plaçant la fente à l'arrière de la pale sur la goupille qui passe par l'arbre du moteur.
• Serrer le capuchon de la pale en le tournant dans le sens inverse des aiguilles d'une montre.
• Pour serrer la grille avant, il vaut mieux placer l'unité principale sur un sol bien lisse. Assembler la grille avant à la grille arrière, maintenir en place avec la bague en plastique, (une vis de fixation est placée en bas) et bien fixer en serrant la vis
• A la fin de l'opération, vérifier que les grilles de protection sont bien assemblées et fixées au moteur.

UTILISATION

Avant chaque utilisation vérifier que l'appareil est en bon état et que le cordon d'alimentation n'est pas endommagé ; si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou le service d'assistance technique ou le cas échéant, par un technicien qualifié afin d'éviter tout danger, Brancher la fiche à la prise murale.

PANNEAU DE COMMANDE

A. Alimentation
B. Bouton de VITESSE
C. Bouton de MODE
D. Bouton de la MINUTERIE
E. Bouton d'OSCILLATION
F. Indicateur de mode naturel
G. Voyants de vitesse (basse-moy-grande)
H. Voyants de durée 0,5-1-2-4 h
I. Voyant de mode veille

1. Allumer l'appareil en appuyant sur le bouton ON/OFF (A) sur le panneau de commande. Le ventilateur commencer à souffler à basse vitesse. Le voyant de basse vitesse (G) s'allume.
2. Pour changer la vitesse, appuyer PIUSieCJrS fois sur le bouton (B). La vitesse changera à chaque pression sur le bouton. L'indicateur respectif (G) s'allumera.

3. Pour l'oscillation, appuyer sur le bouton OSCILLATION (E). Le Indicateur de mode naturel (F) s'allume et le ventilateur comment à osciller. Pour arrêter l'oscillation, appuyer à nouveau sur le bouton (E).

4. Le ventilateur possède une fonction de minuterie. Après avoir allumé l'unité, appuyer sur le bouton T IMER (Minuterie) (D) et le ventilateur fonctionnera aussi longtemps que vous le souhaitez : Appuyer plusieurs fois sur le bouton et le réglage changera à chaque pression sur le bouton. Le voyant respectif s'allume (H) s'allumera. Lorsque la durée réglée s'est écoulée le ventilateur s'arrête automatiquement, Le ventilateur peut régler la fonction de minuterie de 0 5-7,5 heures, comme indiqué par la somme des voyants de temps qui sont allumés.

5. Le débit d'air peut être réglé en inclinant l'ensemble de l'unité du moteur vers le haut ou vers le bas. Desserrer la vis à collerette (9) et régler le moteur jusqu'à atteindre l'angle vertical souhaité. Serrer à nouveau la vis.
6. Pour arrêter le ventilateur, appuyer sur le bouton ON/ OFF (A).
7. débrancher l'appareil lorsqu'il n'est pas utilisé.
8. S'assurer que les batteries sont insérées dans la bonne direction. Ne pas mélanger les types de batteries. Lors du remplacement, s'assurer que les deux batteries sont changées simultanément. Des batteries de type 2xAAA sont requises.

Les réglages de la télécommande

" ⏻ " de la télécommande : pour allumer ou éteindre le ventilateur en mode veille « SPEED » de la télécommande : le symbole correspondant à la vitesse sélectionnée s'allumera : ✘ min ; ✘ moy ; ✘ max).

Mode : les trois modes sont sélectionnées en appuyant sur le bouton « MODE »

1. Normal : ventilation constante
   2 Silence : ventilation constante et silencieuse (symbole)
2. Naturel : ventilation intermittente (symbole “♠”), comme montré sur les schémas ici. Vitesse maximum sélectionnée

Vitesse moyenne sélectionnée

Vitesse minimum sélectionnée

Timer (minuterie) règle la durée de fonctionnement après laquelle l'appareil s'arrête. Appuyer plusieurs fois sur le bouton «TIMER » : à chaque pression la durée change par intervalle de 05 heure (de heure à 7 heures et demie), et la durée sélectionnée sera affichée sur le panneau de commande. Pour désactiver la minuterie, appuyer sur le bouton jusqu'à ce que la minuterie s'arrête.

Oscillation (droite-gauche) : appuyer sur le bouton « SWING », pour l'allumer et appuyer à nouveau sur le bouton pour l'éteindre.

En cas de longues périodes d'inactivité, débrancher la fiche de la prise de courant.

NETTOYAGE ET ENTRETIEN

Attention : avant de réaliser des opérations normales de nettoyage, débrancher la fiche de la prise de courant.

• Pour nettoyer l'appareil, utiliser un chiffon doux, légèrement humide • ne pas utiliser de produits abrasifs ou corrosifs,
• N'immerger aucune partie du ventilateur dans de l'eau ou dans tout autre liquide : si cela se produit ne jamais mettre les mains dans le liquide • débrancher en premier lieu la fiche de la prise de courant. Sécher minutieusement l'appareil et vérifier qu'aucune partie électrique n'est humide : en cas de doute contacter un technicien qualifié.
• Il est essentiel de conserver les orifices de ventilation du moteur exempts de poussière et de peluche.
• En cas de périodes d'inactivité prolongées du ventilateur, le protéger de la poussière et de l'humidité nous recommandons d'utiliser l'emballage d'origine.

' En cas d'arrêt d'utilisation de l'appareil, il est conseillé de le rendre inutilisable en coupant le câble d'alimentation (en s'assurant premièrement que la fiche a été débranchée de la prise) et en s'assurant que les parties qui pourraient être dangereuses pour les enfants (ex : la pale) ne causent aucundommage.

Ce produit est conforme à la Directive Européenne 2012/19/ UE sur les dispositifs électriques et électroniques, connue comme DEEE (Déchets d'équipements électriques et électroniques), établie par le cadre légal applicable dans l'Union Européenne pour l'élimination et le recyclage de dispositifs électroniques et électriques. Ne jetez pas ce produit à la poubelle. Apportez-le au centre de traitement de déchets électriques et électroniques le plus proche.

Le produit peut disposer de piles ou de batteries. Retirez-les avant de vous débarrasser du produit et déposez-les dans les conteneurs spéciaux réservés à cette fin. Nous espérons que vous serez satisfait de ce produit.

FR

Cet appareil se recycle

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÈTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Séparez les éléments avant de trier

Description Symbol Valeur Unité
Débit du ventilateur maximum F 48,9 m			^3 /min
Puissance absorbée P 43,1 W
Valeur de service SV 11 (m			^3 /min)/W
Consommation en mode veille PSB	0,5	W
Niveau sonore du ventilateur	LWA	60	dB(A)
Vitesse d'air maximum	C	2,7	m/s
Norme de mesure de la valeur de service	IEC60879:1986(COR1:1992)

CATALÀ

ENS AGRADARIA DONAR-VOS LES GRÀCIES PER TRIAR UFESA. DESITGEM QUE EL PRODUCTE FUNCIONI DE MANERA SATISFACTÒRIA I PLAENT PER VOSALTRES.

ADVERTIMENT

LLEGIU ATENTAMENT LES INSTRUCCIONS D'ÚS ABANS D'UTILITZAR EL PRODUCTE. EM-MAGATZEMEU AQUESTES INSTRUCCIONS A UN LLOC SEGUR PER A FUTURES CONSULTES.

DESCRIPCIÓ

1. REIXETA FRONTAL
2. BAGA DE MUNTATGE DE LES GANIVETES
3. FULLES DEL VENTILADOR
4. BAGA DE MUNTATGE DE LA REIXETA DE DARRERE
5. GRAELLA POSTERIOR
6. EIX DEL MOTOR
7. TAPA DEL MOTOR
8. BAGA DE BLOQUEIG DE LA REIXETA
9. BAGA DE LA REIXETA
10. TAULER DE CONTROL
11. CARGOL DE MUNTATGE PER UNIR EL COS AL PAL
12. ENDOLL
13. VARETA AJUSTABLE
14. BAGA DE TANCAMENT D'AJUST D'ALÇADA
15. SUPORT PRINCIPAL
16. BASE RODONA
17. SEGELL
18. CARGOL DE MUNTATGE

TAULER DE CONTROL I COMANDAMENT A DISTÀNCIA

A. ALIMENTACIÓ
B. BOTÓ DE VELOCITAT
C. BOTÓ DEL MODE
D. BOTÓ DEL TEMPORITZADOR
E. BOTÓ DE ROTACIÓ
F. INDICADOR DEL MODE NATURAL
G. INDICADORS DE VELOCITAT (RÀPIDA-MITJANA-LENTA)
H. INDICADORS DEL TEMPS 0,5-1-2-4 HORES

INSTRUCCIONS DE SEGURETAT

B&B TRENDS, S.L. garantit la conformité de ce produit, pour l'usage auquel il est destiné, pendant la période établie par la législation en vigueur dans le pays de vente. En cas de panne pendant la durée de la garantie, les utilisateurs ont le droit de faire réparer ou remplacer le produit sans frais si la réparation n'est pas réalisable, à moins que l'un de ces choix soit impossible à réaliser ou soit disproportionné. Dans ce cas, vous pouvez alors opter pour une réduction du prix ou l'annulation de la vente, qui doit être traitée directement avec le vendeur. Cela couvre le remplacement des pièces de rechange à condition que le produit ait été utilisé selon les recommandations indiquées dans ce manuel pour les deux cas, et qu'il n'ait pas été manipulé par toute tierce partie n'étant pas autorisée par B & B TRENDS, SL. La garantie ne couvrira pas toute pièce d'usure. Cette garantie n'affecte pas vos droits de consommateur conformément aux dispositions de la Directive 1999/44/EC pour les états membres de l'Union européenne.

UTILISATION DE LA GARANTIE

Les clients doivent contacter un service technique agréé par B&B TRENDS, SL., pour faire réparer le produit. Toute manipulation du produit par quiconque n'étant pas agréé par B&B TRENDS, SL., ou l'utilisation négligente ou incorrecte de celui-ci rend cette garantie nulle et sans effet.

Vous devez conserver la facture d'achat, le reçu ou la preuve de livraison afin d'exercer vos droits de garantie.

Pour un service technique et un service après-vente en dehors du territoire espagnol, veuillez soumettre votre demande au point de vente où l'article a été acheté.

INFORME DE GARANTIA
