MODE D'EMPLOI DSD 250 METABO
BS 175 DS 125 DS 150 DS 175 DS 200 DSD 200 DSD 250 TNS 175
Nm 2,3 0,9 1,1 2,3 2,6 7,2 10 2,3
français Notice originale Nous déclarons sous notre seule responsabilité : Ces tourets à meuler, identifiées par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 4. Les meuleuses sont destinées au meulage périphérique de métaux à sec – uniquement dans un endroit sec et pour des meulages occasionnels. La pièce est introduite à la main. La ponceuse à bande (BS 175) est destinée au ponçage au papier de verre de métaux et matériaux bois selon un procédé à sec. La meuleuse à sec / à arrosage (TNS 175) est destinée à l'affûtage de couteaux, fermoirs, burins, cisailles et autres outils de coupe, ainsi qu'au meulage de petites pièces métalliques sur la pierre à repasser à l'huile. Les machines ne sont pas adaptées au meulage d'aluminium, de magnésium ou autres matériaux pouvant présenter un danger d'incendie ou d'explosion. Les machines ne sont pas adaptées au polissage. Les machines ne sont pas adaptées au meulage de matériaux pouvant produire des poussières nocives pour la santé. L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de la machine. Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes. AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure. AVERTISSEMENT Lire toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'un choc électrique, d'un incendie et/ou de blessures graves. Conserver toutes les consignes de sécurité et instructions. Avant d'utiliser l'outil électrique, lire attentivement et entièrement les instructions de sécurité ainsi que le mode d'emploi ci-joints. Conserver les documents ci-joints et veiller à les remettre obligatoirement avec l'appareil à tout utilisateur concerné. Pour des raisons de sécurité et afin de protéger l'outil électrique, respecter les passages de texte marqués de ce symbole ! La meule doit être adaptée à la machine. Contrôler le diamètre maximal et l'épaisseur de la meule. Le flasque de serrage doit passer sans jeu dans le trou du disque. Ne jamais utiliser d'adaptateur ni de réducteur. Ne pas percer la meule. Ne pas tailler la meule. Les meules doivent être parfaitement montées et pouvoir tourner librement. Ne jamais utiliser de meule endommagée, présentant des faux-ronds ou vibrations. Lors des ajustements des meules, n'utiliser que les flasques fournis. Les couches séparant les flasques et la meule doivent être composées de matières élastiques, comme du carton mou. Protéger les meules de tout coup, choc et graisse. Les meules doivent être conservées et manipulées avec soin, conformément aux instructions du fabricant. Ne pas saisir la meule pendant qu'elle tourne. Toujours travailler avec le couvercle du capot de protection (1) et la protection de la bande de ponçage (16) montés. Lors du meulage, faire pivoter vers le bas le dispositif de protection des yeux (9). Effectuer le meulage sur la face supérieure, et non pas sur le côté. Ne pas freiner la meule par des pressions latérales. La pièce à meuler doit être suffisamment grosse ou suffisamment petite pour pouvoir être bien tenue des deux mains. Travailler exclusivement avec meules montées, afin de limiter le risque de contact avec la broche en rotation. En cas de fonctionnement de longue durée, des températures élevées peuvent apparaître à la surface. Toujours se munir de lunettes de protection, d'une protection auditive et de gants de protection. Utiliser également tout autre équipement de sécurité des personnes, comme des vêtements de protection adéquats. Veiller à ce que les étincelles produites lors de l'utilisation ne provoquent aucun risque, p. ex. celui d'atteindre l'utilisateur ou d'autres personnes, ou un risque d'incendie de substances inflammables. Toute zone à risque doit être protégée par des revêtements difficilement inflammables. Tenir prêt
1. Déclaration de conformité
2. Utilisation conforme à la
3. Consignes générales de
4. Consignes de sécurité
particulièresFRANÇAISfr
un moyen d'extinction adéquat dans les zones à risque d'incendie. Lors du meulage, la pièce peut devenir chaude. Eviter que de l'eau ne soit projetée sur les composants électriques de la machine et sur les personnes se trouvant dans la zone de travail. En cas de blocage du produit de meulage, arrêter immédiatement la machine, laisser le moteur s'immobiliser, débrancher la fiche secteur. Rechercher la cause et éliminer le blocage. Nettoyer, entretenir et vérifier régulièrement la machine et l'équipement de protection. Nettoyer régulièrement de l'intérieur le corps de la meule et de la bande de ponçage. Les meules et la bande de ponçage doivent toujours pouvoir tourner librement dans le corps. En cas d'inutilisation, avant tout réglage, changement d'équipement, maintenance ou remise en état, débrancher la fiche secteur. Contrôler régulièrement le cordon d'alimentation de la machine. En cas de détérioration, le faire remplacer par un technicien qualifié. Contrôler régulièrement les rallonges. En cas de détérioration, les remplacer. Vérifier que la machine est en bon état : avant toute utilisation, s'assurer que les dispositifs de protection et les pièces légèrement endommagées fonctionnent parfaitement et de manière conforme. Vérifier que les pièces mobiles fonctionnent parfaitement et ne se bloquent pas, et qu'aucune pièce n'est endommagée. Toutes les pièces doivent être montées correctement et satisfaire à toutes les conditions nécessaires pour garantir le parfait fonctionnement de la machine. Si des dispositifs de protection et des pièces sont endommagés, les faire réparer ou changer de manière conforme par un atelier spécialisé agréé. Réduction de la pollution due aux poussières : Les particules émises lors du travail avec cette machine peuvent contenir des substances pouvant entraîner des cancer, des réactions allergiques, des affections des voies respiratoires, des malformations congénitales ou d'autres lésions du système reproducteur. Parmi ces substances on trouve : Le plomb (dans les enduits contenant du plomb), la poussière minérale (dans les briques, le béton, etc.), les additifs pour le traitement du bois (chromate, produits de protection du bois), quelques variétés de bois (comme la poussière de chêne et de hêtre), les métaux, l'amiante. Le risque dépend de la durée et de la proximité d'exposition de l'utilisateur. Il est souhaitable que le corps n'absorbe pas ces particules. Afin de réduire la pollution due à ces substances : Veillez à une bonne aération du lieu de travail et portez un équipement de protection adapté comme par exemple des masques antipoussières capables de filtre les particules microscopiques. Respectez les directives applicables au matériau, au personnel, à l'application et au lieu d'utilisation (par exemple directives en matière de protection au travail, élimination des déchets). Collectez les particules émises sur le lieu d'émission et évitez les dépôts dans l'environnement. Utilisez des accessoires adaptés pour les travaux spécifiques (voir chapitre 9.). Cela permet de réduire l'émission incontrôlée de particules dans l'environnement. Utilisez un système d'aspiration des poussières adapté. Réduisez la pollution due aux poussières en : - utilisant un système d'aspiration et/ou un purificateur d'air, - aérant convenablement le lieu de travail et en l'aspirant pour le maintenir propre. Balayer ou souffler les poussières les font tourbillonner. - Aspirez ou lavez les vêtements de protection. Ne pas les souffler, les battre ni les brosser. Voir page 2 et page 3. 1 Couvercle du capot de protection 2Écrou de serrage 3 Flasque de serrage 4Meule 5 Flasque de serrage 6 Raccord d'aspiration 7 Couvercle de protection 8 Support de pièce 9 Dispositif de protection des yeux 10 Pare-étincelles 11 Interrupteur de marche/arrêt 12 Levier (remplacement de la bande de ponçage) * 13 Vis destinées à la fixation de la protection de la bande de ponçage * 14 Bouton rotatif pour régler le déroulement de la bande * 15 Flèche (sens de rotation de la bande de ponçage) * 16 Protection de la bande de ponçage * 17 Vis destinées à la fixation du réservoir d'eau * 18 Réservoir d'eau * 19 Bouchon en caoutchouc *
- suivant version/non compris dans la fourniture
6.1 Raccordement électrique
Avant la mise en service, vérifier que la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau électrique. La machine appartient à la classe de protection I. De ce fait, les prescriptions imposent qu'elle soit branchée uniquement sur des prises reliées à la terre. DSD 200, DSD 250 (version triphasée) : Vérifier le sens de rotation des meules (le sens de rotation correct est indiqué par des flèches se trouvant sur les capots de protection latéraux). Si la meule tourne dans le mauvais sens : débrancher la fiche secteur. Dans la fiche secteur sont intégrées, sur un socle tournant, deux broches de phase
(inverseur de phase). Tourner ce socle à l'aide d'un tournevis à lame plate.
6.2 Monter le support de pièce
Monter le support de pièce (8) comme illustré dans les figures A, page 2.
6.3 Monter le pare-étincelles et le dispositif
de protection des yeux Monter le pare-étincelles (10) et la protection oculaire (9) comme illustré dans les figures B, page 2.
6.4 Disposer la machine de manière sûre
Poser la machine sur une table de travail stable. Veiller à installer la machine dans un lieu sûr. La machine peut également être fixée à l'aide de vis (vis non fournies). Visser à cette fin les vis de fixation à travers les trous dans les pieds en caoutchouc. Fixer la machine lors de l'utilisation d'un support ou d'une fixation murale (voir chapitre Accessoires).
6.5 Raccord d'aspiration (suivant
équipement) Si la machine est équipée d'un raccord d'aspiration (6), il convient de raccorder un dispositif d'aspiration adapté pour des tourets meule/meule . Diamètre intérieur des raccords d'aspiration : 35 mm. Avant la mise en marche, s'assurer que le dispositif d'aspiration est raccordé et utilisé correctement.
6.6 Essai de fonctionnement
Vérifier l'état de la meule avant toute utilisation. Essai de fonctionnement Avant la première utilisation, effectuer un essai de fonctionnement à vide pendant environ 5 min. Personne ne doit se trouver à ce moment dans la zone à risque.
7.1 Régler le support de pièce
Ajuster régulièrement le support de pièce (8) afin d'équilibrer l'usure des meules (4). L'espace entre le support de pièce et le produit de meulage doit être le plus étroit possible et en aucun cas supérieur à 2 mm (voir figure C, page 2)
Si l'usure de la meule ne permet pas d'obtenir un espace inférieur à 2 mm, la meule doit être changée.
7.2 Régler le pare-étincelles
Régler régulièrement le pare-étincelles (10), afin de compenser l'usure des meules (4). Desserrer les 2 vis et déplacer le pare-étincelles. L'espace entre le pare-étincelles et la meule doit être le plus étroit possible et en aucun cas supérieur à 2 mm (voir figure C, page 2)
Si l'usure de la meule ne permet pas d'obtenir un espace inférieur à 2 mm, la meule doit être changée.
Actionner l'interrupteur (11) (voir figures D, page 2)
I =Mise en marche 0 =Arrêt DS 125, DS 150 : Eviter les démarrages intempestifs : l'outil doit toujours être arrêté lorsque l'on retire le connecteur de la prise ou après une coupure de courant. Protection contre le redémarrage (pas pour DS 125, DS 150) : lorsque la tension revient après une coupure de courant, la machine ne redémarre pas d'elle-même pour des raisons de sécurité. Arrêter la machine et la redémarrer.
7.4 Meulage à sec, meulage à bande
- Se placer devant la meuleuse. - Tenir la pièce des deux mains, poser la pièce sur les supports de pièce (8) et la presser légèrement contre la meule à sec / la bande de ponçage. Pour un résultat de meulage optimal, imprimer un mouvement de va-et-vient à la pièce ; ainsi, le produit de meulage est usé de façon homogène.
7.5 Meulage sous arrosage (uniquement
TNS 175) Ne procéder au meulage avec la meule sous arrosage qu'avec l'eau du réservoir d'eau (18). Env. 1/3 de la meule sous arrosage doit être plongée dans l'eau. Un niveau d'eau trop haut ou trop bas peut influencer négativement le résultat de meulage. - Se placer à gauche, à côté de la meuleuse, devant la meule sous arrosage. - Tenir la pièce des deux mains et la déposer sur la meule sous arrosage. La pièce peut être appuyée sur les niveaux du réservoir d'eau (18), puis abaissée sur la meule sous arrosage.

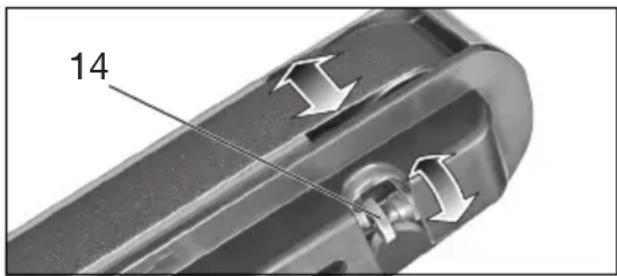

Réglage du déroulement de la bande (uniquement BS 175) Retirer la prise d’alimentation. Tourner la bande de ponçage à la main. Régler la bande de ponçage à l'aide du bouton rotatif (14) de sorte qu'elle se trouve au milieu du rouleau de bande de ponçage.
7.7 Réglage de l’angle sur le bras de la
ponceuse à courroie (BS 175 uniquement) (voir page 3, fig. E) - Desserrer la vis sur le bras de la ponceuse à courroie - Placer le bras de la ponceuse à courroie dans la position souhaitée - Resserrer à nouveau la vis sur le bras de la ponceuse à courroie
Nettoyer, entretenir et vérifier régulièrement la machine et l'équipement de protection. Nettoyer régulièrement de l'intérieur le corps de la meule et de la bande de ponçage. Les meules et la bande de ponçage doivent toujours pouvoir tourner librement dans le corps. Avant tout réglage, réparation, nettoyage ou entretien, débrancher la fiche d'alimentation secteur.
8.1 Changement de la meule

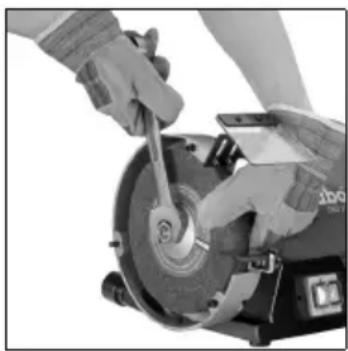

Utiliser exclusivement des meules Metabo. La vitesse admissible indiquée sur la meule doit être supérieure ou égale à la vitesse maximale à vide indiquée sur la plaque signalétique de la machine. Vérifier la meule : accrocher la meule à une ficelle. Le frapper légèrement avec un morceau de bois dur. Les meules en parfait état font entendre un son clair. Si la meule émet un son vibrant, mat ou sourd, elle est endommagée. Ne pas utiliser de meule endommagée. Essai de fonctionnement Après le changement de meule, effectuer un essai de fonctionnement à vide pendant environ 5 min. Personne ne doit se trouver à ce moment dans la zone à risque. Meule à sec : - Desserrer les vis du couvercle du capot de protection (1), tourner le couvercle du capot de protection (1) et le retirer (raccord à baïonnette). - Maintenir la meule (4) comme indiqué. Attention, danger de blessure ! Porter des gants de protection ! - Dévisser l'écrou de serrage (2) à l'aide de la clé à fourche. Attention ! Filetage à gauche sur le côté gauche de la machine ; autrement dit : pour procéder au desserrage sur le côté gauche de la machine, tourner l'écrou de serrage (2) dans le sens des aiguilles d'une montre ! - Retirer le flasque de serrage (3) et la meule (4). - Mettre la nouvelle meule (4) en place en reprenant les mêmes étapes dans l'ordre inverse. - Refixer le couvercle du capot de protection (1). Serrer les vis. - Régler le pare-étincelles (10) et le support de pièce (8) comme décrit dans les chapitres 7.2 et
Remplacer la meule sous arrosage (uniquement TNS 175)
- Vider le réservoir d'eau (18) : tenir une cuvette de récupération sous le réservoir d'eau et extraire le bouchon en caoutchouc (19). Remettre le bouchon en caoutchouc en place. - Desserrer les 3 vis (17) suffisamment et retirer le réservoir d'eau vers le bas. - Tenir la meule (4) à la main. Attention, danger de blessure ! Porter des gants de protection ! - Dévisser l'écrou de serrageà l'aide de la clé à fourche. (Pour le desserrage, tourner l'écrou de serrage dans le sens inverse des aiguilles d'une montre). - Retirer le flasque de serrageet la meule (4). - Mettre la nouvelle meule (4) en place en reprenant les mêmes étapes dans l'ordre inverse. - Remonter le réservoir d'eau (18). Serrer les vis (17). Remplir le réservoir d'eau avec la bonne quantité d'eau (voir chapitre 7.5)
8.2 Changement de bande de ponçage
(uniquement BS 175) Retirer la protection latérale de la bande de ponçage (16) : desserrer les 2 vis (13), déplacer la protection de la bande de ponçage (16) (raccord à baïonnette) et la retirer. Sortir le levier (12) jusqu'en butée ce qui permet de détendre la bande de ponçage et de la retirer ensuite des rouleaux. Placer la nouvelle bande de ponçage sur les rouleaux de sorte que son sens de fonctionnement (flèche côté intérieur de la bande de ponçage) corresponde à la flèche (15) située sur la protection latérale de la bande de ponçage (16). Remettre le levier (12) en position initiale, ce qui a pour effet de tendre la bande de ponçage. Placer la protection latérale de la bande de ponçage (16) sur les 2 vis (13) et la déplacer (raccord à baïonnette). Serrer les 2 vis. Régler le déroulement de la bande (voir chapitre 7.6). Bandes de ponçage voir chapitre 9. (accessoires).
8.3 Réservoir d'eau (uniquement TNS 175)
Changer régulièrement l'eau du réservoir d'eau (18). A cette fin, tenir une cuvette de récupération sous le réservoir d'eau et extraire le bouchon en caoutchouc (19). Pour le nettoyage du réservoir d'eau, procéder au démontage, comme décrit au chapitre 8.1. Nettoyer de l'intérieur avec de l'eau et une brosse (pas de poils métalliques).
Utiliser uniquement des accessoires Metabo. Si des accessoires sont nécessaires, s'adresser au revendeur.
Pour pouvoir sélectionner les accessoires appropriés, indiquer le type exact de l'outil électrique au distributeur. A Meules ..................................... Réf. : D= 125 mm : 36 P : .....................0900025181 60 N : .....................0900025190 D= 150 mm : 36 P : ............................6.30632 60 N :............................6.30633 D= 175 mm : 36 P : ............................6.30657 60 N : ............................6.30656 D= 200 mm : 36 P : ............................6.30784 60 N : ............................6.30785 D= 250 mm : 36 P : ............................6.30636 60 N : ............................6.30637 Meule sous arrosage D= 200 mm :...................0900025653 BSupport, Réf. : ................................ 6.23867 C Fixation murale Réf. : .....................................6.23862 D Bandes de ponçage 3 x P 40 ..........................0900025777 3 x P 60 ..........................0900025688 3 x P 80 ..........................0900025696 3 x P 100 ........................0900025785 3 x P 120 ........................0900025700 3 x P 180 ........................0900025807 3 x P 240 ........................0900025823 3 x P 400 ........................0900025840 Voir gamme complète des accessoires sur www.metabo.com ou dans le catalogue principal. Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste ! Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com. Les emballages Metabo sont recyclables à 100 %. Les outils et accessoires électriques qui ne sont plus utilisés contiennent de grandes quantités de matières premières et de matières plastiques de grande qualité pouvant être également recyclées. Ce mode d'emploi est imprimé sur du papier blanchi sans chlore. Pour les pays européens uniquement : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l’environnement. Commentaires sur les indications de la page 4. Sous réserve de modifications allant dans le sens du progrès technique.
max =Diamètre maximal de la meule
N,max =Diamètre maximal de la meule sous arrosage d =Diamètre du trou de la meule
=Diamètre du trou de la meule sous arrosage B=Epaisseur de la meule A =bande de ponçage (longueur x largeur)
=Vitesse de la bande en marche à vide
=Couple de décrochage m=Poids Niveaux sonores en pondération A (typiques) :
=Niveau de pression acoustique
=Niveau de puissance sonore
pAI =Niveau de pression acoustique d'émission
= Incertitude (niveau sonore) Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 db(A). Porter un casque antibruit ! Valeurs de mesure calculées selon EN 61029. Les caractéristiques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes).
